| Produkttype | Selvgående gressklipper |
| Merke og modell | STIHL RM 650 VE |
| Drivstoff | Blyfri bensin, tank 0,9 L |
| Motor | 4-takts, EVC 300 E, 166 cm³, elektrisk start (litium-ion-batteri) |
| Klippebredde | 48 cm |
| Klippehøyde | 25 til 85 mm, sentral kontinuerlig justering på 7 trinn |
| Oppsamlingskapasitet | 70 L |
| Mål (L × B × H) | 167 cm × 52 cm × 112 cm |
| Vekt | 44 kg |
| Drivverk | Bakhjulstrekk, Vario-transmisjon (kontinuerlig justerbar hastighet 2,6–4,6 km/t) |
| Clutch/Bremse for kniv (BBC) | Nei (VE-modell uten BBC; kniven stopper med motoren) |
| Sikkerhet | Motorstoppbøyle, motor- og knivstopp på <3 s, beskyttelse mot utilsiktet restart |
| Garantert støynivå | 96 dB(A) |
| Vibrasjon hånd/arm | 3,00 m/s² (usikkerhet 1,50 m/s²) |
| Batteri | Litium-ion, 1 batteri medfølger med lader, ikke lades på klipperen |
| Bruksmuligheter | Oppsamling, bakutkast, mulching (med medfølgende lukker) |
| Vedlikehold og rengjøring | Rengjøring etter hver bruk; ikke bruk høytrykksspyler; oljeskift og luftfilter i henhold til motor; årlig vedlikehold anbefales |
| Vanlige reservedeler | Klippekniv (ref. 6364 702 0100), festeskrue (ref. 90083199075), låseskive (ref. 00007026600) |
| Garanti | STIHL-produsentgaranti i henhold til generelle vilkår |
Ofte stilte spørsmål - RM 650 VE STIHL
Brukerspørsmål om RM 650 VE STIHL
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Gressklipper i PDF-format gratis! Finn veiledningen din RM 650 VE - STIHL og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. RM 650 VE av merket STIHL.

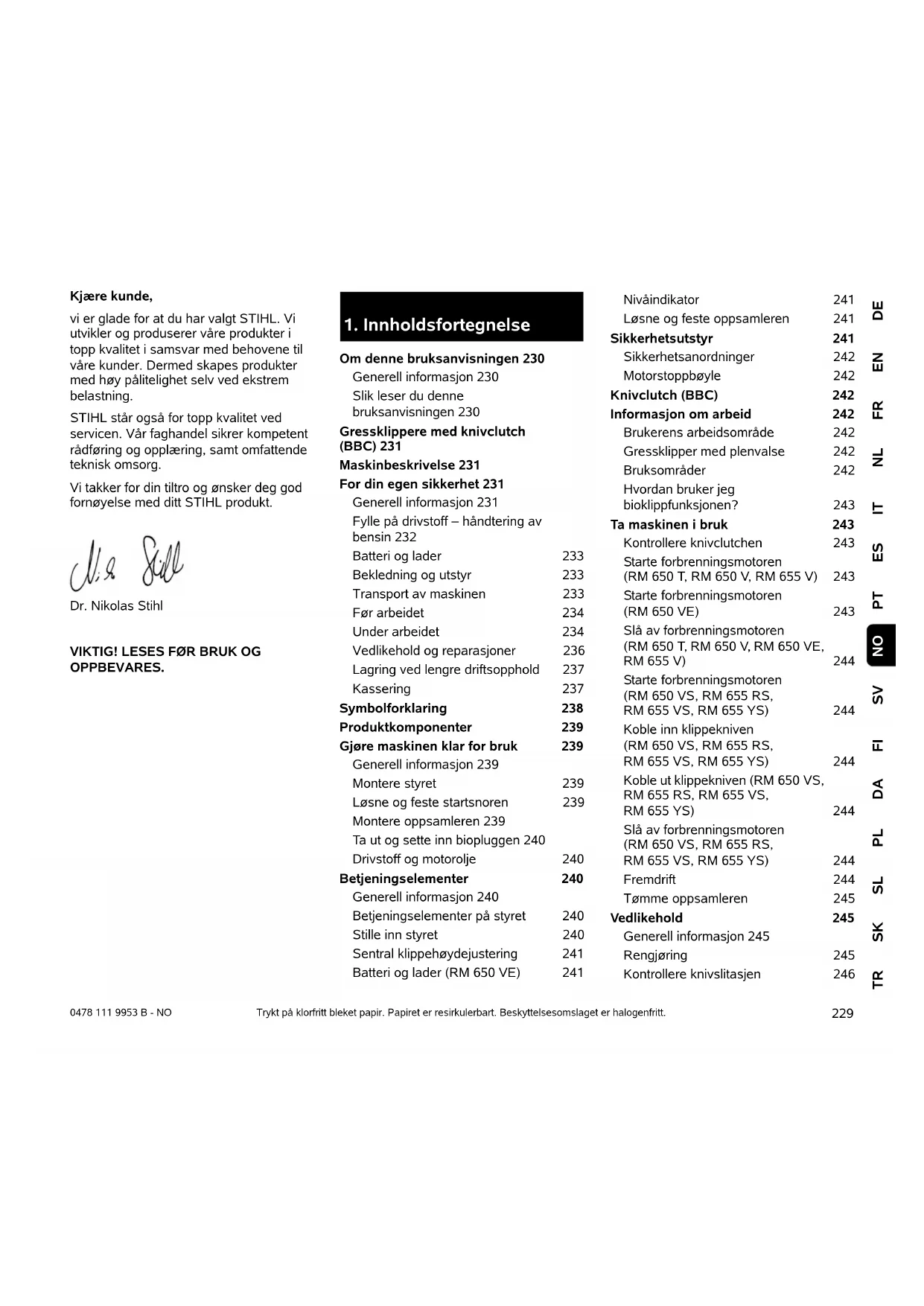

BRUKSANVISNING RM 650 VE STIHL
vi er glade for at du har valgt STIHL. Vi utvikler og produserer vare Produkter i topp kvalitet i samsvar med behovene til vare kunder. Dermen skapesprodukter med høy pålitetighet selv ved ekstrem belastning.
STIHL stå også for topp kvalitet ved servicen. Vår faghandel sikrer kompetent rädföring og opplær, som omfattende tekniisk omsorg.
1. Innholdsfortegnelse
Omdennebruksanvisingen230
Generell informasjon 230
Slik leser du donne
bruksanvisingen 230
Gressklippere med knivclutch (BBC) 231
Maskinbeskrivelse 231
For din egen sikkerhet 231
Generell informasjon 231
Batteri og lader 233
Bekledning og utstyr 233
Transport av maskinen 233
Førarbeidet 234
Underarbeidet 234
Vedlikehold og reparasjoner 236
Lagring ved lengre driftsopphold 237
Kassering 237
Symbolforklaring 238
Generell informasjon 239
Montere styret 239
Losne og feste startsnoren 239
Montere opposamleren 239
Ta ut og sette inn biopluggen 240
Drivstoff og motorolje 240
Betjeningselementer 240
Generell informasjon 240
Betjeningeselementer pa styret 240
Stilleinn styret 240
Sentral klippehoydejustering 241
Batteri og lader (RM 650 VE) 241
Niväindikator 241
Løsne og feste oppssamleren 241
Sikkerhetsutstyr 241
Sikkerhetsanordninger 242
Motorstoppbyle 242
Knivclutch (BBC) 242
Informasjon om arbeid 242
Brukerens arbeidsomrade 242
Gressklipper med plenvalse 242
Bruksomrader 242
Hvordan bruker jeg
bioklippfunksjonen? 243
Ta maskinen i bruk 243
Kontrollere knivclutchen 243
Starte forbrenningsmotoren (RM 650 T, RM 650 V, RM 655 V) 243
Starte forbrenningsmotoren (RM 650 VE) 243
Slå av forbrenningsmotoren (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 244
Fremdrift 244
Tommepoppsamleren 245
Vedlikehold 245
Generell informasjon 245
Rengjoring 245
Kontrollere knivslitasjen 246
Demontere og montere kniven 246
Slipe klippekniven 246
Forbrenningsmotor 247
Vedlikeholde batteriet og laderen 247
Hjul og gir 247
Vedlikeholde plenvalsen 247
Oppbevaring og vinterlagring 248
Transport 248
Transport 248
Miljøvern 248
Minimere slitasjen og unngåskader 249
Vanlige reservedeler 249
Produsentens samsvarserklaring 250
Produsentens EU-
samsvarserklaering for gressklipper STIHRLM650.0T/V/VS,
RM 650.1 VE, RM 655.0 V/YS,
RM 655.1 RS/VS 250
Tekniske data 250
REACH 253
Feilsøking 253
Serviceplan 255
Bekreftelse av overleveringen 255
Servicebekreftelse 255
2. Omijke bruksanvisningen
2.1 Generell informasjon
Denne bruksanvisingen er en original bruksanvising fra produsenten i henhold til EU-direktiv 2006/42/EC.
STIHL arbeider kontinuierlig med ä videreutvikle produktutvalget, og vi mA av den grunn forbeholde oss retten til forandringer i Produktenes form, teknikk og utstyr.
Det kan derfor ikke fremmes krav på grunnlag av informasjon og bildirdenne brosjyren.
I donne bruksanvisingen er det kanskje beskrevet modeller som ikke er tilgengelig i alle land.
Denne bruksanvisingen er opphavsrettsig beskyttet. Allerettigheter er forbeholdt, spesielt retten til mangfoldiggjaring, oversettelse og bearbeiding i elektroniske systemer.
2.2 Slik leser du nombre bruksanvisningen
Bilder og tekst beskriver bestemte fremgangsmater.
Alle symbolene som finnes pa maskinen, er forklart i donne bruksanvisingen.
Synsretning:
Synsretning ved bruk av "venstre" og "høyre" i braksanvisningen: Brukeren står bak maskinen og ser fremover i kjøreretningen.
Kapittelhenvisning:
Merking av tekstavsnittene:
De beskrevne instruksene kan vaere utformet som i eksemplene nedenfor.
Fremgangsmater som krever handling fra brukerens side:
- Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...
Generelle opplistinger:
Informasjon som hjelper brukeren med a bruke maskinen pa en bedre mate og unnga feilbruk.
Tekst med bildereferanse:
Illustrasjonene som forklarer bruken av maskinen, finnes welt foran i braupsanvisingen.
Kamerasymbolet knytter Bilder pa illustrrasjonssidene sammen med tilhorende tekst i bruksanvisningen.
3. Gressklippere med knivclutch (BBC)
Modellene RM 650 VS, RM 655 VS, RM 655 YS, RM 655 RS er utstyrt med en knivclutch (BBC).
Under gresskipping bremses kniven helt ned sà snart man har sluppet styret, slick tilfellet er for alle moderne gresskippere. Med BBC-systemet slas imidlertid ici forbrenningsmotoren av samtidig. Med deutsche funksjonen kanBrukeren dermed ha en aktiv fremdrift etter en knivstopp. I tilegg kan f.eks. oppsamleren tommas uten at forbrenningsmotoren forst ma startes igjen.
Fare for personskade!
Nar
forbrenningsmotoren er i gang, ma du passe pa a holde hendene unna arbeidsomradet til kniven.
Gjor deg kjent med BBC-systemets virkemate for maskinen brukes forste gang, sik at personskader og materielle skader unngas. Les kapitlet "Knivclutch (BBC)". ( 11.)
4. Maskinbeskrivelse
1 Styreoverdel med reguleringsdeler ( 9.2)
2 Startsnor
3 Styrekonsoll
4 Lasearm for styre
5 Forbrenningsmotor
6 Hus
7 Tennpluggspsel
8 Baerehandtak
9 Utskiftbar skrapelist (RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS)
10 Integrert skrapelist (RM 650 T, RM 650 V, RM 650 VS, RM 650 VE)
11 Visning av klippehoyde
12 Lasearm for klippehoydejustering
13 Utkastdeksel
14 Oppsamler
15 Nivaindikator
16 Merkeplate med maskinnummer
17 Plenvalse (RM 655 RS)
18 Batteri (RM 650 VE)
5. For din egen sikkerhet
5.1 Generell informasjon
sted for senere bruk.
Les betjenings- og vedlikeholdsinformasjonen i den separate bra克斯anvisingen for forbrenningsmotoren.
Disse forholdsreglene er svert viktige fordin sikkerhet. Oversikten er imidlertid icke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig nár du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstar ulykker som involverer andre personer eller andres eiendom.
Som bruker er det viktig at du gjør deg kjent med betjeningeselementene pa ogbruken av maskinen.
Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med hvordan maskinen betjenes. Sorg for a fkyndig og praktisk opplering for du tar i bruk maskinen for forste gang. La forhandleren ell en annen fagkyndig gi deg en innfaring i hvordan maskinen handteres pa en trygg mate.
Opplaeringen skal saerlig ha fokus pa sikkerhet og viktigheten av a vare forsiktig og konsentrett under arbeid med maskinen.
Sylvom du betjener maskinen forskriftsmessig, vil det alltid vare noe risiko forbundet med bruken.
Livsfare pa grunn av kvelning!
Lek med emballasjen medfroer
kvelningsfare for barn. Sorg for at
barn/DDke leker med emballasjen.
Maskinen, inkludert alt tilleggsutstyr, mä bare lanes aller gis bort til personer som har grunnleggende kunnskap om denen modellen og bruken av den. Bruksanvisingen er en del av maskinen og skal alltid ffolge med.
Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psyisk form. Hvis du har helsemessige plager, ma du spøre legen om arbeid med maskinen er tilradelig. Maskinen skal ikke brukes etter inntak av alcohol, narkotiske stoffer eller medikamenter som forer til nedssatt reaksjonsevne.
Forsikre deg om at brukeren er fysisk, sensorisk og psykisk i stand til a betjene og arbeide med maskinen. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke gressklipperen under tilsyn uller etter anvising fra en ansvarlig person.
Forsikre deg om at brukeren er myndig aller fär yrkesopplæring under tilsyn iht. nasjonale bestemmelse.
Obs - fare for ulykker!
Gressklipperen skal bare brukes til gressklipping. Annen bruk er/DDke tillatt og kan vare farlig ellr fore til skader pa maskinen.
På grunn av faren for skade påBrukeren skal gressklipperen blant annet ikkeBrukes til følgende oppgaver (ufullstendig opplisting):
-klipping av busker og hekker
-klipping av klatreplanter
-klipping av gress pa takbeplantninger og i balkongkasser
- kverning og finkutting av tre- og hekkayfall
- rengjøring av gangveier (oppsamling, blåsing)
- utjevning av bakken
- transport av gressavfall, unntatt i oppsamleren som er beregnet for det
Av sikkerhetsmessige arsaker erenhver endring pa maskinen, med unntak av montering av tilbehør som er godkjent av STIHL, forbidt, og vil fere til at garantien opphører. Kontakt din STIHL forhandler for informasjon om tillatt tilbehør.
Det er strengt forbudt ä manipulere maskinen for a gke effekten aller endre turtallet til forbrenningsmotoren aller den elektriske motoren.
Maskinen skal不解 brakes til a transportere gjenstander, dyr uller personer (saelig barn).
Ekstra forsiktiget kreves ved bruk pa offentlige anlegg, i parker, pa sportsanlegg, gater og i land- og skogbruik.
Obs! Fare for helsinki pa grunn av vibrasjoner! For stor belastning i form av vibrasjoner kan fore til skader pa nerver og
pà blodsirkulasjonen, spesielt for personer med problemer med blodsirkulasjonen.
Oppske lege hvis det oppstar symptomer som kan ha blitt utlost av vibrasjonsbelastning.
Slike symptomer oppstar hovedsakelig i fingrene, hendene allerhandleddene, og kjennetegnes ved (ufullstendig liste):
- følelsessloshet,
-smerter, - tap av muskelkraft,
- endringer iHUDfargen,
- ubehagelig prikking.
Hold godt fast i styret pa de tiltenkte stedene med begge hender under arbeidet, men unnga et krampaktig grep.
Planlegg arbeidstidene for a unnga hye belastninger over en lengreperiode.
Ikke slipp maskinen for den star pa et flatt underlag og ikke kan begynne a rulle av seg selv.
Livsfare!
Bensin er giftig og svært
lettantennelig.
Bensin skal bare oppbevares i godkjente beholdere (bensinkanner). Lokket pa tanken og bensinkannen skal alltid skrus pa og strammes forskriftsmessig. Defekte lokk skal skiftes ut av sikkerhetsmessige arsaker.
Bensin og andre typ drivstoff skal aldri oppbevares ull avhendes i drikkeflasker ull lignende beholdere som det er fare for at noen kan komme til a drikke av ved en feiltagelse.
Bensin ma holds unna gnister, apen ild, varmekilder og andre antennelseskilder. Røyking forbidt!
Drivstoffylling mä skje utendørs, og det er/DD. ikke tillatt a røyke under fylling av drivstoff.
Ikke overfyll drivstoffanken! For at drivstoffet skal ha nok plass til 品 utvide seg ma du aldri fylle pa drivstoffanken utover den nedre kanten til pafyllingsstussen. Folg tilleggsanvisingene i braupsanvisingen for forbrenningsmotoren.
Hvis bensin renner over, ma du/DDke starte forbrenningsmotoren for du har rengjort overflaten der det er solt bensin. Vent til bensinen er fordampet (tork bort eventuelle bensinrester) for du forsoker a starte motoren.
5.3 Batteri og lader
Folg bra克斯anvisingen for forbrenningsmotoren, og ta vare pa den. I donne bra克斯anvisingen beskrives det hvordan batteriet og laderen brukes pa entrygg mate.
Bruk kun originalt batteri og original lader. Ikke utsett batteriet og laderen for regn og fuktighet, og de skal ikke falle i bakken.
Bruk kun et uskadet batteri uten deforming og en uskadet lader. Kontroller spesielt laderens strmledning. Bruk aldri en lader med skadet strmledning.
Ta ikke fra haverandre eller forsøk Å
reparere batteriet eller laderen. Et defekt batteri eller en defekt lader skiftes ut.
Unnga kontakt mellom brukte batterier og metallgenstander (f.eks. spikere, mynter, smykker). Kortslutt aldri batteripolene, og ikke bruk transportbeholder av metall.
Ved feil bruk kan detlekke vaeske fra batteriet - unngåkontakt med denen! Skyll med vann ved utilsiktet kontakt. Hvis dette væsken kommer i kontakt med øynene, skal du i tillegg rädføre deg med lege. Batterivæske kan gi hudirritasjon, brann- og etseskader.
Se http://www.stihl.com/safety-datasheets for mer sikkerhetsinformasjon.
5.4 Bekledning og utstyr
Bruk alltid solide sko med saler med god grieeve nve under arbeidet. Ga aldri barpent ether
knyttes og holdes vekke (hodetørkle, lue osv.).
Bruk egnede beskyttelsesbriller ved slipig av klippekniven!
Maskinen skal bare brukes av personer med langbukser og klær som sitter nert mot kroppen.
Bruk aldri lose klaer som kan sette seg fast i bevegelige deler (betjeningshendler), heller aldri smykker, slips og sjal.
Det genereres stoy under arbeidet. Stoyen kan skade horselen.
Bruk hørselsverm.
5.5 Transport av maskinen
Bruk alltid hansker under arbeidet, sik at du unngar á skade deg pa skarpe kanter og varme deler.
Ikke transporter maskinen mens
forbrenningsmotoren er i gang. Før
transport ma du sla av
forbrenningsmotoren, vente til knivene er
stanset og trekke ut tennpluggspostselet.
Maskinen skal kun Transporteres med avkjelt forbrenningsmotor og uten drivstoff.
Bruk egnet lasteutstyr (laterampe, Iofteanordninger).
Sikre maskinen og tilhorende deler (f.eks. oppsamler) pa lasteflaten med festemidler som er sterke nok og egner seg til oppgaven (stropper, tau osv.).
Unngå kontakt med klippekniven ved løfting og bæring.
Les spesielt informasjonen i kapitlet "Transport." Der oppgis det hvordan maskinen skal Ioftes og binde fast. ( 15.)
Følg regionale forskritter ved transport av maskinen, spesiert med hensyn til lastsikring og transport av gjenstander palasteflater.
Batteriet skal不解 oppebevares i bilen, og ubrukte batterier skal beskyttes mot direkte sollys.
Lithium-ion-batteri ma handteres spesielt forsiktig ved transport.Pass saerlig pa at det icike er fare for kortslutning. Transporter batteriet enten i uskadet originailemballasje ell en egnet transportbeholder som icike er av metall.
5.6 Før arbeidet
Sorg for at maskinen bare betjenes av personer som har lest bruksanvisningen.
Fjern emballasjen og transportsikringene for du tar i bruk maskinen for forste gang.
För idriftsettelse av maskinen mä du teste om drivstoffsystemet er tett, særlig de synlige delene som f.ecs. tanken, tanklokket og slangeforbindelsene. Ikke start motoren hvis systemet er utett -brannfare!
Overhold de lokale forskriftene for nár pà dognet hageredskaper med forbrenningsmotor kan brukes.
Se over hele omraret som skal bearbeides, og fjern steiner, pinner, metalltrader og andre gjenstander som
kan slynges opp foran maskinen. Det erlett a overse hindringer (f.eks. trestubber og rrotter) i hoyt gress.
Frdu begyner arbeidet med maskinen, bdrdorfer merke alle gjenstander (hindringer) som er skjultigresset, og som icke lar seg fjerne.
Skift ut eventuelle slitte aller defekte deler fdr du bruker maskinen. Informasjon om farer og advarsler som er blitt uleselig pa maskinen, ma skiftes ut. Du farr nye klistremerker og alle andre resededer hos din STIHL forhandler.
Kontroller at tennpluggen sitter godt i tennpluggstopslet fdr du begyinner a bruke maskinen.
Sorg for at maskinen er i driftssikker stand fdr du bruker den. Kontroller fhr hver bruk:
- at maskinen er i forskriftsmessig montert stand.
- at klippeverktoyet og den komplette klippeenheten (klippekniv, festeelementer, klippeaggregathus) er i feilfri stand. Det er spesielt viktig a kontrollere knivfestet og knivslitasajen, samt se etter skader (hakk eller riper). ( 14.3) , ( 14.12)
- at biopluggen er i feilfri stand.
- at tankloket er forskriftsmessig skrudd pa.
- at tanken, delene som bidrar til drivstofftilforselen,amt tanklokket er i feilfri stand.
-
at sikkerhetsanordningene (f.eks. motorstoppbxylen, utkastdekselet, huset, styret, beskyttelsesgitteret) er i feilfri stand og fungerer forskriftsmessig.
-at knivclutchen fungerersforskrftsmessig. ( 13.1) -
at oppssamleren er fullstendig montert og uskadet (ikke bruk oppssamleren hvis den er skadet).
- at batteriet (RM 650 VE)/DD er skadet ell er deformert.
- at laseskruen pa oljepafyllingslokket er riktig skrudd pa.
Sorg for at alle ndvendige arbeider utfores, enten av deg ellor forhandleren. STIHL anbefaler STIHL forhandleren.
Se til at ingen oppholder seg ifareomradet! Ikke brukmaskinen nar dyr eller personer (spesielt barn) oppholder seg i
fareomradet.
Koblings- og sikkerhetsinnretningene som er montert pa maskinen, skal不信 fjernes eller omgås. Det er spesielt viktig at motorog knivstoppbøylen aldri festes til styret (f.eks. binds fast).
Obs! Fare for personskade! Hold aldri hender aller ffter inntil aller under roterende deler. Ta aldri i kniven mens
Sikkerhetsavstandenvellom styret og maskinen ma alltid overholds. Styret skal alltid vaere forskriftsmessig montert, og far ikke endres pa. Maskinen ma aldri tas i bruk med nedfelt styre.
Ingen gjenstander ma festes pa styret (f.eks. arbeidsklaer).
Arbeid bare i daglys ellr med god kunstig belysning.
Fuktig og glatt underlag gjør at faren for ulykker øker.
Vær forsiktig under arbeidet sik at du ikke glir. Unngå om mulig Å bruke maskinen pa fuktig underlag.
Eksos:
Livsfare pa grunn av forgifting!
Stans arbeidet umiddelbart hvis du folver deg uvel, har hodesmerter, synsforstyrelser (f.eks. hvis synsfeltet blir mindre),
horselsproblemer, blir svimmel ell er merker at konsentrasjonsevnen er svekket. Disse symptomene kan blant annet skyldes hoy ekssoskontenstrasjon.
Det dannes giffige eksosgasser
straks forbrenningsmotoren er i
gang. Disse gassene
inneholder giftig
karbonmonoksid, en gass uten farge og lukt, og andre skadestoffer. Du ma aldri la forbrenningsmotoren gai lukkede ell derlig ventilerte rom.
Starte:
Værsvaert forsiktig nár du starter maskinen - følg anvisingene i kapitlet "Ta i bruk maskinen" ( 13.) . Start i samsvar med disse anvisingene reduserer faren for persorskader.
Fare for personskade!
Nar startsnoren gár raskt tilbake, trekkes hand og arm raskere mot forbrenningsmotoren enn startsnoren kan slilles. Dette tilbakeslaget kan fore til benbrudd, klemskader og forstuinger.
Pass alltid pa ved start at du star med fottene i god avstand fra klippeverktoyet.
Hvis brukeren mister kontroll over maskinen ved klipping pa langs, kan vedkommenede fa den aktive gressklipperen over seg.
For a sikre tilstrekkelig smrng av forbrenningsmotoren ma ogsa anvisingene i forbrenningsmotorens braksanvising falges ved arbeid i skraninger.
Bruk:
Fare for personskader!
Hold aldri hender eller ffter under, over uller ved roterende deler.
Du ma ikke forsøke á inspisere knivene mens gressklipperen arbeider. Du ma aldri æpne utkastdekselet og/eller ta av
Vær spesielt forsiktig nár du brukermaskinen i nærhen av nedoverbakker, kanter i terrenget, grøfter og dammer. Pass spesielt pà at du holder tilstrekkelig avstand til slike fareområder.
Vær oppmerksom pa objekter som eventuelt er skjult i gressrotsonen (vanningsanlegg, paler, vannventiler, fundamenter, strmledninger osv.). Kjør aldri over slike objekter.
STOP
Vær oppmerksom pa at klippeverktjyet roterer i noen sekunder etter at motoren er slatt av.
I folgende tilfeller slar du av forbrenningsmotoren, venter til arbeidsverktoyet har stanset, trekker ut tennpluggstopelet og tar i tillegg ut batteriet (pa RM 650 VE):
- Nár du setter fra deg maskinen, eller nár den skalSTA uten tilsyn.
-Fr du fyller pa drivstoff. La forbrenningsmotoren avkjoles fr du fyller drivstoff. Brannfare!
-Fr du fjerner blokkeringer ellertilstoppinger utkastkanalen.
-Fr du Ioffer ell er baeer maskinen.
-Fr du transporterer maskinen.
-Fr det utfores arbeider paki klippekniven.
-Fr du ser over aller rengjor maskinen.
eller utforer andre arbeider pa den (f.eks.feller sammen styret,monterer og demonterer biopluggen).
Hvis du har kommet borti en gjenstand, eller hvis gresklipperen vibrerer mer enn vanlig. I slike tilfeller ma du undersiske maskinen og spesielt klippeenheten (kniv, knivaksel og knivfeste) for skader, og f' utfort eventuelle ndvendige reparasjoner for du tar i bruk maskinen igjen.
Fare for personskade!
Sterke vibrasjoner er vanligvis tegn
pá feil.
Ikke bruk gressklipperen hvis
veivakselen eller klippekniven er
skadet eller boyd.
Kontakt en fagperson (STIHL
anbefaler STIHL forhandleren) for à
fà utfør eventuelle ndvendige
reparasjoner du ikke føler deg
kvalifisert til à utføre selv.
Slå av forbrenningsmotoren og koble ut klippekniven:
- Nár du skyver maskinen fra ull til området den skal brukes pa.
-Fr du skyver maskinen pa en flate der det ici er gress.
-Fr du apner utkastdekselet ell er tar av oppsamleren. - Nár maskinen skal vippes for transport.
-Fr du stiller inn klippehoyden.
5.8 Vedlikehold og reparasjoner
Gjør følgende før du går i gang med rengjørings-, justerings-, reparjsjons- og vedlikeholdsrbeider:
- Parker maskinen på et fast og jevnt underlag.
- Slá av forbrenningsmotoren, og la den kjøle seg ned.
- Trekk ut pennpluggstopelet.
Sorg for avstand mellom
tennpluggsptselet og
tennpluggen. En utilisiktet tenningsgnist
kan fore til brann erler elektrisk stot.
En utilisiktet kontakt mellom tennpluggen
og tennpluggsptselet kan fore til uønsket
start av forbrenningsmotoren.
RM 650 VE: Ta ogsa ut batteriet.
La maskinen kjole seg ned for du utforer arbeider pa forbrenningsmotor, eksosr or og lyddemper. Temperaturen kan komme opp i mer enn 80^ .Fare for brannskade!
Klippekniven kan forarsake persorskader!
Nár du drar i startsnoren, begyner arbeidsverktóyet á dreie. Pass pá at du alltid har god avstand til klippekniven, særlig med føtter og ben, nár du drar i startsnoren.
Bruk en trepinne til a lnsne gress som har satt seg fast. Rengjor undersiden av gressklipperen med børste og vann.
Maskinen skal aldri rengjores med hoytrykksvasker uller under rennende vann (f.eks. med en hageslange). Ikke bruk sterke rengjoringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din STIHL maskin.
For a unnga brannfare er det viktig at omradet rundt kjeluftapningene holdes fritt for f.eks. gress, stra, mose, lov og fett.
Vedlikeholdsarbeider:
Bare vedlikeholdsarbeider som er beskrevet i donne bruksanvisningen, kan utfores av brukeren. Alle andre arbeider skal utfores av en forhandler.
Kontakt alltid forhandleren hvis du mangler ndvendig informasjon ellhjelpemidler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utfores hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplaering, fär STIHL forhandlerne regelmessig tilsendt tekniisk informasjon.
Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av STIHL, uller som korresponderer i teknik utforelse. I motsatt fall kan det oppsta uhell som medforer personskader aller skader pa maskinen. Kontakt forhandleren hvis du har spørsmål.
Originalt verktoy, tilbehør og originale
reservedeler fra STIHL har egenskapersom gjør dem optimalt egnet for maskinen og kravene somBrukeren stiller.Originale STIHL reservedeler kjennes igjen pa STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL
reservedssymbolet.Pa sma deler kan ogsa symbolet sta alene.
Av sikkerhetsmessige arsaker skal komponenter i drivstofftilforselen (drivstofffr, drivstoffventil, drivstofftank, tanklokk, koblinger osv.) jevnlig underske for skader og lekkasje og ved behov skiftes ut hos en forhandler (STIHL anbefaler at du kontakter STIHL forhandleren).
Sorg for at advarsels- og merknadsklimestremerker alltid er rene og lesbare. Bestill nye originale klustremerker hos STIHL forhandleren his klustremerker skades ell blr borte. Hvis en component skiftes ut med en ny del, ma du passe pa at samme klustremerker settes pa den nye delen.
Bruk tykke arbeidshansker og vær svært forsiktig nár du arbeider med klippeenheten.
Sorg for at alle muttere, bolter og skruer, spesielt knivskruen, sitter godt, sikat gressklipperen er i driftsmessig sikker stand.
Kontroller hele maskinen og oppsamleren regelmessig med tanke pa slitasje og skader. Dette er spesielt viktig nár maskinen ikke skal brukes pa en stund (f.eks. nar den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slick at maskinen alltid er i driftssikker stand.
Det er ikke tillatt á endre
forbrenningsmotorens grunninnstilling.
Unngá à la motoren gá med for hoyt turtall.
Hvis det ble fjernet deler eller beskyttelssesinnretninger i forbindelse med vedlikeholdasarbeidet, ma disse straks settes tilbake på forskriftsmessig vis när arbeidet er utfør.
5.9 Lagring ved lengre driftsopphold
La forbrenningsmotoren avkjoles for duparkerer maskinen i et lukket rom.
Sorg for at maskinen er utilgengelig for uvedkommenende (f.eks. barn).
Oppbevar maskinen og drivstoffkannen i et laskart rom med god ventilasjon. Obs! Pass pata drivstofftanken i maskinen er tom.
Maskinen skal aldri oppbevares innate i en bygning nár det er bensin på tanken. Bensindampen som oppstar, kankommen i kontakt med apen ild eller gnister og antennes.
Hvis tanken skal tommes, f.eks. for den settes bort for vinteren, skal dette gjores utendors (f.eks. ved a la motoren ga).
Rengjør maskinen grundig nár den ikke skal brukes på lengre tid (f.eks. nár den skal settes bort for vinteren).
RM 650 VE: Før maskinen settes bort, skal batteriet skal tas ut og oppbevares utilgjengelig for uvedkommene (f.eks. barn).
Oppbevar maskinen pa et flatt underlag, sik at den ikke kan begynne a rulle av seg selv.
5.10 Kassering
Avfallsprodukter som spillolje eller drivstoff, bruke smoremidler, filter, batterier og lignende slitedeler kan skade mennesker, dyr og miljo og ma derfor kasseres pa forskriftsmessig mate.
Sorg for at maskinen kasseres forskriftsmessig nár den ikke longer skal brukes. Sorg for a gjore maskinen ubrukelig før kassering. For a unnga
ulykker er det saerlig viktig at du fjerner tenningskabelen, tommertanken og tapper ut motoroljen.
Batteriet skal kasseres separat fra maskinen. Sorg for at batteriet kasseres pa en trygg og miljøvennlig mate.
Klippekniven kan forarsake personskader!
Sylvom gressklipperen nikke lenger er i bruk og skal kasseres, ma den icke sta uten tilsyn, tilgengelig for uvedkommene. Sorg for a oppbevar maskinen og spesielt klippekniven utilgengelig for barn.
6. Symbolforklaring
Obs!
Les bruksanvisingen og sikkerhetsforskriftene fbr suk.
Fare for personskader! Set til at ingen oppholder i fareomradet.
Obs!
Hold hender og ffter unna knivene.
Trekk ut tennpluggsopselet
før du utforer arbeid pa klippeverktoyet, og for du utforer vedlikeholds- og rengjoringsarbeider.
Start-posisjon - maksimalt turtall
Stopp-posisjon - slá av forbrennings-motoren, trekk gasshendelen bakover til den stopper
STOP: Slá av forbrenningsmotoren.
Slá pá fremdriften
RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS:
Stille inn kjorehastigheten
Rask - skyv hende-len for kjorehastighet fremover
Langsom - trekk
hendelen for kjore-hastigeth bakover
B Oppsamlerunderdel 1
C Oppsamleroverdel 1
D Bolt 2
E Hylse 1
F Skrue 1
G Underlagsskive 2
H Mutter 1
I Bioplugg - montert i utkastkanal (RM 650 T,
RM 650 V, RM 650 VE
RM 650 VS. RM 655 V.
RM 655 VS, RM 655 YS) 1
J Batteri (RM 650 VE) 1
K Lader (RM 650 VE) 1
Bruksanvisning 1
Bruksanvisning
Forbrenningsmotor 1
8. Gjore maskinen klar for bruk
8.1 Generell informasjon
Fare for personskade
Les og følg sikkerhetsanvisinngene i kapitlet "For din sikkerhet". (⇒ 5.)
- Maskinen skal stä på et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.
8.2 Montere styret
För hylsen (E) inn i hullet (1)
pá styret.
- Sett de to skivene (G) på hylsen, og pass på at buen vender innover.
- 3 Hold hylsen (E) og skivene (G), og før dem sammen med styret (1) nedenfra og inn i styrekonsollen (2).
- Fell styret (1) opp til hullene på styrekonsollen og hylsen (E) er i flukt.
- Plasser mutteren (H) iutsparingen pa styrekonsollen, og hold den der.
- 6Stikk skruen (F) utenfra og inn gjennom hullet pa styrekonsollen (2) og hylsen. Stram skruen (F). Tiltrekkingsmoment: 18 - 22 Nm
- Fell ned styret til transportstilling.
(⇒ 9.3)
Feste vaire:
Unngå skader på maskinen!
Vaierene skal不解 hke knekk, og vaierhylsene ma icke skades.
- Legg alle vaiere (3) inn i faringen pa styrekonsollen (4). Boy i den forbindelse vairene lett - unnga knekk - og for dem inn i faringen (4), som vist pa bildet.
8.3 Løsne og feste startsnoren
- Trekk ut tennpluggstøpselet fra forbrenningsmotoren.
- RM650T, RM650V, RM655V: Try motorstoppbøylen (1) mot styret, og hold den der.
- Dra startsnoren (2) langsomt ut, og fest den i startsnorholderen (3).
- Slipp langsomt opp startsnoren (2) og motorstoppbxylen (1).
- Sett inn tennpluggsptselet.
Løsne:
- Trekk ut tennpluggstøpselet fra forbrenningsmotoren.
- RM650T, RM650V, RM655V motorstoppbxylen (1) mot styret, og hold den der.
- Dra startsnoren (2) langsomt ut, og Iøsne den fra startsnorholderen (3).
- Før startsnoren (2) langsomt tilbake, og slipp motorstoppbøylen (1).
- Sett inn tennpluggsptselet.
8.4 Montere oppsamleren
- Sett oppssamleroverdelen (C) på oppssamlerunderdelen (B).
- Trykk boltene (D) gjennom Åpningene for disse innenfra.
- Fest oppsmlerverdelen med et lettuce trykk pa oppsmalerunderdelen.
Fest opposamleren. ( 9.7)
8.5 Ta ut og sette inn biopluggen R M 6 5 0 T, RM 6 5 0 V, RM 6 5 0 E, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS:
Gressklipperen er som standard utstyrt med en bioplugg. Ved levering er denne biopluggen montert i utkastkanalen.
Unngå skader på maskinen!
Oppbevar alltid den demontere biopluggen på et trygt sted, og bruk den aldri til andre formål (f.eks. som kil). Biopluggen skal kun brakes sammen med standardkniven.
Ta ut biopluggen:
- Apne utkastdekselet, og hold det oppe.
- Trekk festeklaffen (1) opp, og løft biopluggen (l) skratt oppover og ut av utkastkanalen.
Lukk utkastdekselet, fest eventuelt pa oppssamleren.
Sette inn biopluggen:
- Apne og hold utkastdekselet, ta eventuelt av oppsamleren. (⇒ 9.7)
- Sett biopluggen (I) skratt ovenfra og inn i utkastkanalen som vist pa bildet, drei den til vannrett posisjon, trykk den ned, og la den gå horbart i ingrep med begge festeknastene (2) i huset.
Lukk utkastdekselet.
8.6 Drivstoff og motorolje
Unnga skader pa maskinen! Fyll pa olje for du starter motoren for forste gang. Bruk en egnet pafyllingstrakt nar du fyller pa motorolje ell drivstoff.
Motorolje:
Se bruksanvisningen for
forbrenningsmotoren for mer
informasjon om anbefalt motorolje og oljepafyllingsmengde.
Sjekk oljenivæt regelmessig (se bruksanvisningen for
forbrenningsmotoren).
Unngå for høyt eller for lavt oljeniva. For motorskade!
Skru på lokket for motoroljen og kontrat det er tett før du tar iBruk
forbrenningsmotoren.
Drivstoff:
Anbefaling:
Kvalitetsdrivstoff,
blyfri bensin.
Se bruksanvisingen for
forbrenningsmotoren for mer informasjon
om anbefalt drivstoffkvalitet (oktan).
9. Betjeningselementer
9.1 Generell informasjon
Fare for personskade Les og flog sikkerhetsanvisingene i kapitlet "For din sikkerhet. ( 5.)
- Maskinen skal stä pa et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.
9.2 Betjeningselementer på styret
2 Fremdriftsbøyle
1 Motorstoppbøyle (RM 650 T, RM 650 V, RM 650 VE, RM 655 V)
1 Knivstoppboyle (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
3 Hendel for gassregulating (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
4 Hendel for kjorehastigheten (RM 650 V, RM 650 VS, RM 650 VE, RM 655 V, RM 655 VS, RM 655 YS)
5 Knivclutchspak (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
6 S t a r t k n a p p (RM 650 VE)
9.3 Stille inn styret
Klemfare!
När du betjener lasearmen til styreoverdelen, ma du hele tiden holde med en hand overst. Ikke ha fingrene mellom styret og konsollen (over og under lasearmen).
Transportstilling (i forbindelse med rengjoring og for a ta mindre plass under transport og oppbevaring):
- Løsne startsnoren fra holderen. (⇒ 8.3)
- Hold i styreoverdelen (2) med en hand overst, og lft forsiktig opp (for avlasting).
Trykkned lasearmen (1),og hold den der.
- Fell styret (2) forover.
Arbeidsposisjon:
- Fell (2) styret bakover og pass pa at det gär i inngrep.
- Fest startsnoren i holderen. (⇒ 8.3)
Hoyderegulering:
Styret kan festesi 3 høyder:
- Hold i styreoverdelen (2) med en hand overst, og lft forsiktig opp (for avlasting).
Trykkned lasearmen (1),og hold den der. - Sett styret (2) i ønsket stilling.
- Slipp opp lasearmen (1) og pass pà at styret gá i inngrep.
9.4 Sentral klippehoydejustering
RM650T，RM650V，RM650E，RM650VS，RM655V，RM655VS，RM655YS:
7 forskjellige klippehoyder kan stilles inn.
Trinn 1:25 mm
Trinn 7:85 mm
RM 655 RS:
6 forskjellige klippehoyder kan stilles inn.
Trinn 1:20 mm
Trinn 6:80 mm
- Trekk lasearmen (1) oppover, og hold den der for a frigjore sperremekanismen. Still inn onsket klippehoyde ved a bevege maskinen opp eller ned.
Du kan se klippehoyden pa klippehoydeindikatoren (2).
- Slipp lasearmen (1) igjen, og la høydereguleringen gä i ingrep.
9.5 Batteri og lader (RM 650 VE)
Gressklipperen RM 650 VE er 11 utstyrt med en elektrisk starter. Et litium-ion-batteri fungerer som startbatteri. Bruken av batteriet og laderen er beskrevet braupsanvisingen som folver med forbrenningsmotoren.
Batteriet skal kun lades med den medfologende laderen. Batteriet lades ikke ved bruk av gressklipperen. Trykk pa knappen (1) pa batteriet for a kontrollere ladetilstanden.
Forstegangsbruk:
- Apne beskytellseshetten (2) på batteriet.
Koble laderen (K) til strømnettet, og lad batteriet (J) helt opp.
Ta ut og sett inn batteriet:
Trykk pa frigjaringen (3), ta batteriet (J) sideveis opp og ut av forbrenningsmotoren og sett det inn igjen i omvendt retning.
9.6 Niväindikator
AOppsamleren fylles pa
BOppsamleren er fylt
Tøm opposamleren nár den er full (⇒ 13.10).
9.7 Løsne og feste oppsamleren
Ta ut biopluggen for oppsamleren festes. ( 8.5)
Feste:
- Apne utkastdekselet (1), og hold det oppe.
- Hekt opposamleren (2) på festene (3).
Lukk utkastdekselet (1) igjen.
Ta av:
- Apne utkastdekselet (1), og hold det oppe.
- Loft opposamleren (2), Iøsne den fra festene (3) og ta den ut.
Lukk utkastdekselet (1) igjen for hand.
10. Sikkerhetsutstyr
Maskinen har flere anordninger som gjorden sikker á bruke og beskytter mot feilbruk.
Fare for personskade!
Ikke bruk maskinen hvis det konstateres feil pa en av sikkerhetsanordningene. Kontakt en forhandler. STIHL anbefaler STIHL forhandleren.
10.1 Sikkerhetsanordninger
Gressklipperen er utstyrt med sikkerhetsanordninger som skal hindre utilsiktet Kontakt med klippekniven og klippematerialet/gressavfallet som kastes ut.
Dette innbefatter huset, utkastdekselet, oppsamleren og det forskriftsmessig monterte styret.
10.2 Motorstoppbyle
Modellene RM 650 T, RM 650 V, RM 650 VE, RM 655 V er utstyrt med en motorstoppinnretting.
När forbrenningsmotoren er i drift, kan den stoppes ved Å slippe motorstoppbøylen (1). Forbrenningsmotoren og kniven stanser i Iopet av 3 sekunder.
Fare for personskade!
Hvis det tar lengre tid for kniven stopper, skal maskinen tas ut av drift og leveres inn hos en forhandler.
Måling av utkoblingsforsinkelsen
Nar forbrenningsmotoren er startet, roterer kniven, og en hvinende lyd kan hores.
Utkoblingsforsinkelsen tilsvarer varigheten
pá den hvinende lyden etter at
forbrenningsmotoren er slätt av. Den kan
males med en stoppeklokke.
11. Knivclutch (BBC)
Modellene RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS er utstyrt med en knivclutch (BBC).
Fare for personskade! Kontroller alltid knivclute hver bruk. ( 13.1)
Av sikkerhetsmessige grunner skal hendelen aldri overstyres, f.eks. bindes til styret.
Tohándsbetjening:
Mens forbrenningsmotoren gär, kan klippekniven kun kobles inn på følgende mæt:
- Betjen knivstoppbxylen (1) med en hand og hold den inntrykt. Trekk sa knivclutchspaken (5) oppover med den andre handen, og la den gai ingrep. ( 13.6)
Integrert etterlopsbremse for kniv: Nar knivstoppboylen slippes (ev. etter at styret er sluppet), kobles klippekniven ut og bremses helt innen maksimalt tre sekunder, mens forbrenningsmotoren fortssatt gár. ( 13.7)
12. Informasjon om arbeid
Du farr pen og tett gressplen
- ved á klippé med lav kjorehastighet.
- ved á klippe ofte og holde gresset kort.
-
ved ikke Å klippe gresset for kort ved tørt og varmt vaer, sider plenen kan blisvidd av solen og bli stygg.
-
ved á klippe med skarp klippekniv - husk derfor á splice klippekniven jevnlig (hos forhandler).
- ved regelmessig à endre klipperetning.
12.1 Brukerens arbeidsområde
Brukeren ma av sikkerhetsgrunner alltid oppholde seg i arbeidsomradyet bak styret nar forbrenningsmotoren startes og mens den kjoer. Sikkerhetsavstanden mellom styret og maskinen ma alltid overholds.
Gressklipperen skal kun brukes av en person om gangen. Se til at ingen oppholder seg i fareområdet. (⇒ 5.)
12.2 Gresskipper med plenvalse
Denne gjør det mulig á klippe nøyaktig langs kanter eller rundt planter. Dessuten glattes gresset i kjereretningen, og plenén fár et typisk stripemønster.
12.3 Bruksomräder
Gressklipperen er utstyrt med en multikniv og kan brukes som bioklipper eller som gressklipper med bakutkast ev. gressoppsamler.
Hvis maskinen skal brukes som bioklipper, ma biopluggen settes inn. ( 8.5)
Biopluggen ma tas ut när maskinen skal brukes som gressklipper med bakutkast aller gressoppsamler (med oppsamler). ( 8.5)
12.4 Hvordan bruker jeg bioklippfunksjonen?
Bioklipping er kun mulig med modellene R M 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS.
Ved bioklipping velger du en klippehoyde mellom 4 og 7, widen det gir det beste resultantatet.
Hvis klippehoyden er mindre, kan gressklipperhuset tilstoppers, og klippekniven kan blokkeres.
Arbeidshastighet og klippehoyde for bioklipping velges sik at klippekniven kan finklippe gresset optimalt og man oppnär en jevnt og pent klipperesultat.
Bioklipping bo rkke utfores ved for hoyt og fuktig gress.
13. Ta maskinen i bruk
13.1 Kontrollere knivclutchen
Før arbeidet startes, skal knivclutchen testes tre ganger:
Koble inn klippekniven mens forbrenningsmotoren gär. ( 13.6) Den dreiende klippekniven avgir en godt hørbar hvinende lyd
Koble ut klippekniven (slipp styret). ( 13.7) Knivclutchen frigir klippekniven fra fremdriften til forbrenningsmotoren, og bremser donne. Dette medforer at den hvinende lyden opphorer, og det tar maksimalt tre sekunder. Det skal ikke hores noen hvinende lyd fra kniven nár den star stille. Knivbremsetiden kan males med en stoppeklokke.
A
Fare for personskade!
Hvis dette er tilfellel, slar du av forbrenningsmotoren, trekker ut tennpluggsptselet og lar en fagkyndig utfre de ndvendige reparasjonene. STIHANbefaler STIHL forhandleren.
13.2 Starte forbrenningsmotoren (RM 650 T, RM 650 V, RM 655 V)
①
Unngå skader på maskinen!
Ikke start forbrenningsmotoren i høyt gress. Hvis det er vanskelig Å startede, velger du en høyere klippehøydeinnstilling.
i
Den feste gassinnstillingen gjør at forbrenningsmotoren alltid arbeider med optimalt arbeidsturtall etter start.
-
Kontroller olje- og drivstoffnivæt.
(⇒ 8.6)
Trykk motorstoppboylen (1) mot styret, og hold den der. -
2Dra startsnoren (2) langsomt ut til du kjenner kompresjonsmotstand. Dra snoren deretter hardt og raskt ut til en armlengde. Før startsnoren (2) langsomt tilbake igjen, sik at den rulles opp.
Gjenta prosedyren inntil forbrenningsmotoren starter.
13.3 Starte forbrenningsmotoren (RM 650 VE)
①
Unngå skader på maskinen!
Ikke start forbrenningsmotoren i høyt gress. Hvis det er vanskelig Å startede, velger du en høyere klippehøydeinnstilling.
i
Den feste gassinnstillingen gjor at forbrenningsmotoren alltid arbeider med optimalt arbeidsturtall etter start.
- Kontroller olje- og drivstoffnivået.
(⇒ 8.6) - Kontrollere batteriet: Kontroller ladetilstanden, og lad om ndvendig opp batteriet. (⇒ 9.5)
- Sett inn batteriet (3).
Trykk motorstoppbxylen (1) mot styret, og hold den der.
3Trykk inn startknappen (4) - maksimalt 3 til 5 sekunder, og slipp den. Hvis forbrenningsmotoren ikke starter, venter du i ti sekunder før;neste startforsk. Unnga gjentatt start mens forbrenningsmotorengars.
13.4 Sla av forbrenningsmotoren (RM 650 T, RM 650 V, RM 650 VE, RM 655 V)
- Slipp opp motorstoppboylen (1) for Å slá av forbrenningsmotoren. Forbrenningsmotoren og klippekniven stanser etter en kort utkoblingstid.
- RM 650 VE: Hvis maskinen stär uten tilsyn, skal batteriet tas ut av maskinen og oppbevares utilgjengelig for uvedkommenende (f.eks. barn).
13.5 Starte forbrenningsmotoren (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
- Kontroller olje- og drivstoffnivæt. (⇒ 8.6)
- RM 650 VS, RM 655 RS, RM 655 VS: Sett gassreguleringen (1) i-I-posisjon.
- RM 655 YS:
1Hvis forbrenningsmotoren er kald, settes
gassreguleringshendelen (1) i Choke-posisjon.
Ved varm forbrenningsmotor
eller i varmt vær settes
gassreguleringshendelen (1) i I-posisjon. -
2Dra startsnoren (2) langsomt ut til du kjenner kompresjonsmotstand, og dra den deretter raskt helt ut. Trekk snoren langsomt tilbake, sik at den rulles riktig opp av starteren.
Gjenta startprosedyren inntil forbrenningsmotoren starter. -
RM 655 YS: Sett gassreguleringshendelen (1) i I-positionjon.
13.6 Koble inn klippekniven (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
Unnga skader pa maskinen! Ikke koble inn klippeknivene i hoyt gress og kun naforbrenningsmotoren kjorer med maks. turtall.
Koble alltid jevnt inn for a unnga unedig slitasje pa knivclutchen.
- 1Trekk knivstoppboylen (1) mot styret, og hold den der. Dette frigir knivclutchspaken (2).
For a koble inn klippekniven trekker du knivclutchspaken (2) jevnt og rett bakover mot styret til den stopper. Den lases pa anslaget i innkoblet stilling og kan slippes.
13.7 Koble ut klippekniven (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
- Slipp knivstoppbøylen (1) for a koble ut klippekniven. Knivclutchspaken (2) lases og beveger seg automatisk tilbake til utgangsposisjonen. Klippekniven kobles ut og bremses, forbrenningsmotoren kjører videre.
13.8 Sla av forbrenningsmotoren (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
Koble alltid ut klippekniven for forbrenningsmotoren slas av. ( 13.7)
- Sett hendelen for gassregulering (1) i 0-posisjon for a slá av forbrenningsmotoren.
13.9 Fremdrift
Gressklipperen er utstyrt med bakhjulsdrift.
RM 650 T: En fast fremdriftshastighet forover
3,5 km/t
RM 655 RS: En fast fremdriftshastighet forover
4,2 km/t
RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS: Trinnlost justerbar fremdriftshastigeth forover under kjoring ved hjelp av hendelen for kjorehastigeth
RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS: 2,6 km/t -4,6 km/t
RM 655 YS: 0,5 km/t - 6,3 km/t
Koble inn fremdriften:
- Start forbrenningsmotoren. ( 13.2) , ( 13.5)
- Trykk fremdriftsbøylen (1) mot styret, og hold den der. Fremdriften slas pa, og gressklipperen settes i bevegelse forover.
Unnga skader paskinen! Fremdriftsbøylen ma alltid holdes helt innate for a unnga skader pa giret.
RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS: Unngå skader på Vario-giret!
Betjen hendelen for kjorehastiget (2) kun mens forbrenningsmotoren kjoer.
- Øke kjorehastigheten: Trykk hendelen for kjorehastighet (2) fremover under kjoringen.
- Redusere kjorehastigheten: Trekk hendelen for kjorehastighet (2) bakover under kjoringen.
-
Slipp fremdriftsbøylen (1). Fremdriften kobles ut, og gressklipperen stär stille. Forbrenningsmotoren fortsetter á kjøre.
-
Åpne oppsmaleren med laseklaffen (1). Vipp opp oppsmaleroderden (2), og hold den. Snu oppsmaleren opp-ned, og tøm ut klippematerialet/gressavfallet. Hold oppsmaleren i handtakene (3, 4) på oppsmaleroderden og oppsmalerunderdelen, og tøm den.
Lukk oppsmaleren.
Fest opposamleren. ( 9.7)
14. Vedlikehold
14.1 Generell informasjon
Fare for personskader!
Les sikkerhetsanvisingene i kapitlet "For din sikkerhet" ( 5)
Foreta árlig vedlikehold hos forhandleren:
Gressklipperen bør kontroleres árlig hos en forhandler. STIHL anbefaler at du kontakter STIHL forhandlers.
13.10 Tømmé oppsmåleren
Fare for personskade!
Frdu Iosner oppsamleren, slar du av forbrenningsmotoren, kobler ut klippekniven og venter til den har stanset.
En oppsmler som er helt full, kan veie opptil 20 kg.
Ta av opposamleren. ( 9.7)
14.2 Rengjoring
Vedlikeholdsinterval: Alltid etter bruk
Skansom behandling forhindrer skader pa maskinen, og forlenger brukslevetiden.
Fare for personskade! Slavforbrenningsmotoren, trekk ut tennpluggsptpelet, ta ut batteriet (ved RM 650 VE) og la maskinen avkjoles. Tm drivstoffanken (kjr den tom) fcr du plasserer maskinen i rengjoringsstilling. Utkastdekselet ma vare apent for at maskinen skal sta trygt i rengjoringsstillingen.
Rengjöringsstilling:
- RM 650T, RM 650V, RM 650V
RM 655 RS, RM 655 V, RM 655 VS,
RM 655 YS:
Løsne startsnoren fra holderen. (⇒ 8.3)
Ta om ndvendig ut biopluggen ( 8.5) , ell er ta av oppsamleren. ( 9.7 - Stå på høyre side av maskinen nr den vippes opp.
- Sett styreoverdelen i nederste posisjon (til den stopper, lasearmen gär ikke i las i++, 9.3)
- Apne utkastdekselet (2) med høyre hand, og hold det oppe.
- Grip om konsollen med venstre hand, og hold oppe utkastdekselet. Trykk samtidig pa lasearmen (3) med tommelen, og hold den nede.
- Grip maskinen i barehändaket foran med høyre hand, og vipp det langsomt bakover til styret ligger på bakken, som vist på bildet.
- Slipp utkastdekselet (2) og lasearmen (3), og kontrollerer at maskinen star stødig.
Informasjon om rengjaring:
Fjern smuss ved hjelp av sma mengder vann og en børste eller klut. Ikke rett vannstraler mot deler pa forbrenningsmotoren, tetninger og lagerpunkter. Bruk spezialrens (f.eks. STIHL spezialrens) om ndvendig.
- Bruk en trepine til à lôsne gress som har satt seg fast.
- Rengjör alltid klippekniven - aldri SLa pa klippekniven (f.eks. med hammer) for Å løsne skitt.
- Rengjør forbrenningsmotorens kjøleribber.
- Rengjør oppsamleren og biopluggen i avstand fra maskinen ved bruk av rennende vann og en børste.
14.3 Kontrollere knivslitasjen
Vedlikeholdsinterval:
Før haverbruk
Fare for personskade!
Knivslitasjen varierer avhengig av bruksområdet og -tiden. Hvis maskinen ofte brukes pa underlag med mye sand eller pa steder der det er tørt, utsettes kniven for støre belastning og slites unnormal raskt. En slitt kniv kan brekke og forarssake alvorlige persorskader. Følg derfor alltid anvisingene for vedlikehold av kniven.
Vipp opp gresskipperen i rengjoringsstilling. ( 14.2)
- Rengjør kniven (1).
- Knivtykkelsen A skal måles ved minst 5 punkter med en skyvelaere. Minimumsverdien for knivtykkelse gjelder ogsa i omrareted ved knivbladene.
- Kontroller minste bredde med en skyvelaere pa det smaleste stedet bak knivbladene.
Knivtykkelse : > 2,0mm
Minste bredde B: >55mm
Skift ut klippekniven
- Nár den er skadet (hakk ellr riper).
-Nár mAleverdien pa ett ellere flere steder er nadd ell er utenfor de tillatte grensene.
Andre slitegrenser gjelder hvis det er montert tilbehorskniv pa gressklipperen (se tilbehorets braksanvising).
14.4 Demontere og montere kniven
Demontere kniven:
Vipp opp gressklipperen i rengjoringsstilling. ( 14.2)
- Hold kniven (1), og skru ut knivskruen (2).
- Ta av kniven (1), knivskruen (2) og laseskiven (3).
Montere kniven:
Fare for personskade! Kniven (1) skal bare moneres sik som vist pa bildet. Knastene (4) skal peke ned, og de oppoverboyde knivbladene skal peke opp.
Overhold det foreskrevne
tiltrekkingsmomentet for knivskruen
nøye, ellers kan ikke
klippeverktøyet brukes trygt. Sikre i
tillegg knivskruen (2) med
Loctite 243.
Laseskiven (3) ma skiftes ut hver gang kniven monteres, og knivskruen (2) ma skiftes ut hver gang kniven skiftes.
- Rengjør anleggsflaten og knivhylsen eller knivholderen.
- Plasser kniven (1) sik at de oppoverbvoye bladene vender opp (peker mot maskinen) pa knivhylsen aller knivholderen (5).
- Legg på ny laseskive (3) som vist, skruinn knivskruen (2), og stram.
Tiltrekkingsmoment: 60 - 65 Nm
- Demoner klippekniven (⇒ 14.4).
-
Avkjol klippekniven under sliping, f.eks. med vann. Ikke la kniven bli bla, da dette reduserer holdbarheten.
-
Slip kniven jevnt for a unngá vibrasjoner som skyldes ubalanse.
Ha en splicevinkel pa 30^
Fjern eventuelle grader paskjaerekanten etter avsluttet sliping vedhjelp av et fint splicepapir.
Overhold slitegrensene. ( 14.3)
14.6 Forbrenningsmotor
Vedlikeholdsinterval:
Se bruksanvisningen for forbrenningsmotoren.
Generell informasjon:
Les betjenings- og vedlikeholdsinformasjonen i forbrenningsmotorens bruksanvising.
For a oppnå lang levetid er det spesielt viktig à passer à at oljeniváet aldri er for lavt, og at olje- og luftfilteret skiftes jevnlig.
Anbefalte oljeskiftintervaller og informasjon om motorolje og oljepafyllingsmengde finner du ogsa i forbrenningsmotorens bruksanvisning.
Kjøleribbene ma rengjores jevnlig for a sikre tilstrekkelig kjoling av forbrenningsmotoren.
14.7 Vedlikeholde batteriet og laderen
Vedliketholdsintervall:
Se bruksanvisingen for forbrenningsmotoren.
14.8 Hjul og gir
Hjullagrene er vedlikeholdsfrie.
Giret er vedlikeholdsfritt.
0478 111 9953 B - NO
14.9 Vedlikeholde plenvalsen
Drivkjeden ma smores jevnig.
Kulelagrene og valsene er vedlikeholdsfrie.
Vedlikeholdsinterval: En gang i Året eller ved behov
I forbindelse med servicearbeider Iønsnes skruen (1, Torx 25), ogdekselet (2) tas av.
Smr drivkjeden med vanlig smrefett.
Vedlikeholdsintervall: Årlig
Krivclutchen (BBC) utters for normal slitasje.
Den skal kun vedlikeholds av fagpersonell. STIHL anbefaler STIHL forhandleren.
14.11 Justere vaieren for fremdrift (RM 655 YS)
Vedlikeholdsinterval: Før forste gangs bruk erler etter behov
Vaieren mä justeres:
Vedlikeholdsinterval: Årlig
Vipp opp gresskipperen i rengjoringsstilling. ( 14.2)
- Måltykkelsen på venstre og høyreskrapelist.
RM650T，RM650V，RM650VE，RM650VS:
A>8mm
14.13 Oppbevaring og vinterlagring
Oppbevar maskinen i et tort, lukket rom med lite stov. Sorg for a oppbevar maskinen utilgengeling for barn.
Sorg for a fà utbedret eventuelle feil før maskinen settes bort for lengre tid. Maskinen skal alltid vare i driftssikker stand.
Trom divrstoffanken og forgasseren (f.eks. ved a kjore den tom) ved lengre driftsopphold.
Husk i tillegg falgende hvis maskinen skal settes bort i lengre tid (vinterlagring):
- Rengjør alle delene grundig.
Smr alle bevegelige deler godt inn med olje eller fett. - Skru ut pennpluggen (se bruksanvisingen for forbrenningsmotorens), og fyll ca. 3cm^3 motorolje gjennom pennpluggapningen i forbrenningsmotoren. Drei forbrenningsmotoren noen ganger uten pennplugg (dra i startsnoren).
Brannfare!
På grunn av brannfaren er det viktig at du holder tennpluggstopslet unna hullet for tennpluggen.
- Skru inn igjen tennpluggen (sebruksanvisingen forforbrenningsmotoren).
- Skift olje (se bruksanvisningen for forbrenningsmotoren).
RM 650 VE:
Ta ut batteriet, og oppbevar det atskilt fra maskinen og utilgengelig for barn og uvedkommende i et tort, stv- og frostfritt rom.
Lad batteriet helt opp for sesongstart. ( 9.5)
15. Transport
15.1 Transport
Fare for personskade!
Les grundig gjennom kapitlet "Ferdin sikkerhet" for du transporterer maskinen. ( 5.)
Bruk alltid egnet verneutstyr (vernesko, solide hansker) under transporten.
Trekk ut tennpluggstopselet for du olfter eller transporterer maskinen. Av sikkerhetsmessige grunner anbefaler STIHL at maskinen olftes/baeres av to personer.
Ta hensyn til vekten som er angitt i kapitlet "Tekniske data" nár du skal lofte maskinen.
Bare maskinen:
- Løft maskinen etter bærehändtaket foran (1) og styret (2). Hold god avstand til klippekniven, pass særlig pa ffter og bein.
Emballasjen, maskinen og tilbehoret er produsert av gjenvinnbare materialer og ma kasseres i samsvar med dette.
Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av dessurser. Maskinen bo r derfor leveres til gjenvinning etter at den normale levetiden er nadd. Se kapitlet "Kassering" for mer informasjon. (5.10)
17. Minimere slitasjen og unngå skader
Viktige henvisninger vedrorende vedlikehold for Produktgruppen
Bensindreven gresskipper (STIHL RM)
STIHL frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente pabyggings-ller resedeler.
Følg disse henvisningene for a unnga skader erler unnormal slitasje pa din STIHL maskin:
1. Slitedeler
Enkelte av komponentene på STIHL maskinen utsettes for normal slitasje ogsnar produktet brukes i henhold til bestemmelsene. Disse komponentene mskiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes.
Det innbefatter blant annet:
-Klippekniv
- O p p s a m l e r
-KiIerem
- Drivkjede (RM 655 RS)
- Skrapelister (RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS)
-Batteri (RM 650 VE)
2. Folg informasjonen i dette braupsanvisingen.
Bruk, vedlikehold og lagring av STIHL maskinen ma skje i henhold til informasjonen i donne bruksanvisingen.
Brukeren ma selv ta ansvaret hvis det oppstår skader fordi sikkerhets-, braks- og vedlikeholdsforskriftene ikke er fulgt.
Dette gelder spesielt for:
- Endringer på produitet som/DD er godkjent av STIHL.
- Bruk av drivstoff som STIHL/DD he k har godkjent (smoremidler, bensin og motorolje, se informasjon fra produsenten av forbrenningsmotoren).
- Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har)darlig kvalitet.
- Ikke forskriftsmessig bruk avproduktet.
- Bruk ved sportsarrangemente aller andre konkuranser.
- Skader som følge av at produit er brukt med defekte komponenter.
3. Vedlikeholdsarbeider
Alle arbeider som er nevnt under "Vedlikehold", ma utfores regelmessig.
Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utfores hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplaering, fár STIHL forhandlerne regelmessig tilsendt tekniisk informasjon.
Hvis disse arbeidene forsømmes, kan det oppstå skader somBrukeren er ansvarlig for.
Slike skader er blant annet:
-Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted.
- Skader på maskinen grunnet bruk av resedeler med darelig kvalitet.
- Skader som skyldes at vedlikehold ikke er utfør i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utfør hos forhandlere.
18. Vanlige reservedeler
Klippekniv for RM 650T, RM 650V, RM 650 VE, RM 650 VS: 63647020100
Klippekniv for RM 655V, RM 655VS, RM 655 YS: 6374 702 0100
Klippekniv for RM 655 RS: 6374 702 0110
Knivskrue for RM 650 T, RM 650 V, RM 650 VE, RM 655 V: 9008 319 9075
bekrefter som eneansvarlig at maskinen
- Modell: Gressklipp
-Merke:STIH - Type: RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS, RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS
-Klippebrede RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS:48 cm
-Klippebrede RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS:53 cm - Serieidentifikasjon: RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS: 6364 RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS: 6374
oppfyller de relevante bestemmelsene i direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er utviklet og produsert i samsvar med de versjonene av falgende standarder som var gyldige pa produksjonsdataen: EN ISO 5395-1, EN ISO 5395-2 og EN 14982.
Medvirkende oppnevnt instans: TÜV Rheinland LGA Products GmbH Tillystraße 2, 90431 Nürnberg, DE
Den tekniske dokumentasjonen oppbevares hos STIHL Tirol GmbH.
Produksjonsar og maskinummer er angitt pa gressklipperen.
Langkampfen, 02.06.2021
STIHL Tirol GmbH
pa vegne av
Matthias Fleischer, leder for forsknig og utvikling
pá vegne av
Sven Zimmermann, hovedavdelingsleder for kvalitet
20. Tekniske data
RM 650.0 T, RM 650.0 V, RM 650 VE, RM 650.0 VS:
Drift av knivbjelke Permanent
Hjuldrift, bakhjul 1-trinns gir
Vekt 45 kg
Drivstoffank 1,4 I
Stoyutslipp
Måling i henhold til 2000/14/EC / S.I.
2001/1701:
Garantert lydeffekt
nivā LwAd 96 dB(A)
Usikkerhet KwA 1,1 dB(A)
Måling iht. EN ISO 5395-2:
Lydtrykkniva pa
arbeitedsplassen L_pA 81 dB(A)
Usikkerhet KpA 2 dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Malt verdi a_hw 3.80 m/sek2
Usikkerhet Khw 1,90 m/sek2
Måling i henhold til EN ISO 5395-2,
EN 20643
RM 650.0 V:
Typebetegnelse
Kohler HD775
forbrenningsmotor
Slagvolum 173 ccm
Start Snorstart
Drift av knivbjelke Permanent
Hjuldrift, bakhjul Vario-gir
Vekt 46 kg
Drivstofftank 1,4 I
Stoyutslipp
Måling i henhold til 2000/14/EC / S.l.
2001/1701:
Garantert lydeffekt
nivLwAd 96 dB(A)
Usikkerhet KwA 1,1 dB(A)
Måling iht. EN ISO 5395-2:
Lydtrykkniva pà
arbeitedsplassen L_pA 81 dB(A)
Usikkerhet K_pA 2 dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht. EN 12096:
Malt verdi a_hw 3,80 m/sek2
Usikkerhet Khw 1,90 m/sek2
Måling i henhold til EN ISO 5395-2.
EN 20643
RM 650.1 VE:
Typebetegnelse
forbrenningsmotor
Slagvolum 166 ccm
Lithium-ion-batteri og Se bruksanvis-
lader ningen for
forbrenningsmo
toren
Start Elektrisk start
Drift av knivbjelke Permanent
Hjuldrift, bakhjul Vario-gir
Vekt 44 kg
Drivstoffank 0,91
Stoyutslipp
Måling i henhold til 2000/14/EC / S.I.
2001/1701:
Garantert lydefeffekt
niva LwAd 96 dB(A)
Usikkerhet KwA 1,1 dB(A)
Måling iht. EN ISO 5395-2:
Lydtrykkniva pa
arbeitedsplassen L_pA 82 dB(A)
Usikkerhet KpA 2 dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Malt verdi ahw 3,00 m/sek2
Usikkerhet Khw 1,50 m/sek2
Måling i henhold til EN ISO 5395-2,
EN 20643
RM 650.0 VS:
Typebetegnelse Kohler HD775
forbrenningsmotor
Slagvolum 173 ccm
Start Snorstart
Drift av knivbjerke BBC
Hjuldrift, bakhjul Vario-gir
Vekt 50 kg
Drivstofftank 1,4
Stoyutslipp
Måling i henhold til 2000/14/EC / S.I.
2001/1701:
Garantert lydeffekt
niva LwAd 96 dB(A)
Usikkerhet K_WA 1,1 dB(A)
Måling iht. EN ISO 5395-2:
Lydtrykkniva pa
arbeitedsplassen L_pA 81 dB(A)
Usikkerhet KpA 2 dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Malt verdi ahw 3,80 m/sek2
Usikkerhet Khw 1,90 m/sek2
Måling i henhold til EN ISO 5395-2, EN 20643
Drift av knivbjelke BBC
Drift valse 1-trinns gir
Vekt 56 kg
Forbrenningsmotor
Modell
Produsent, type
Slagvolum 173 ccm
Start
Nominell effekt ved
nominelturtall
4-takts
forbrenningsmotor
Kohler HD775
Snorstart
2,6-2800
kW - o/min
Drivstofftank 1,4 I
Stoyutslipp
Måling i henhold til 2000/14/EC / S.l.
2001/1701:
Garantert lydeffekt
nivà LwAd 98 dB(A)
Usikkerhet K_WA xx dB(A)
Måling iht. EN ISO 5395-2:
Lydtrykkniva pá
arbeitedsplassen L_pA 84 dB(A)
Usikkerhet KpA 2 dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht. EN 12096:
Drift av knivbjelke Permanent
Hjuldrift, bakhjul Vario-gir
Vekt 46kg
Forbrenningsmotor
Modell 4-takts
forbrenningsmotor
Produsent, type Kohler HD775
Slagvolum 173 ccm
Start Snorstart
Nominell effekt ved 2,6-2800
nominelturtall KW - o/min
Drivstofftank 1,4 I
Stoyutslipp
Måling i henhold til 2000/14/EC / S.l.
2001/1701:
Garantert lydefekt-niva L_WAd 98 dB(A)
Usikkerhet KwA 0,9 dB(A)
Måling iht. EN ISO 5395-2:
Lydtrykkniva pa
arbeidsplassen LpA 84 dB(A)
Usikkerhet KpA 2 dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht. EN 12096:
Malt verdi a_hw 3,80 m/sek2
Usikkerhet Khw 1,90 m/sek2
Måling i henhold til EN ISO 5395-2, EN 20643
RM 655.1 VS:
Drift av knivbjelke BBC
Hjuldrift, bakhjul Vario-gir
Vekt 50 kg
Forbrenningsmotor
Modell 4-takts forbren tor
Produsent, type Kohler HD775
Slagvolum 173 ccm
Start Snorstart
Nominell effekt ved 2,6-2800
nominelturtall kW-0/min
Drivstoffank 1,4 I
Stoyutslipp
Måling i henhold til 2000/14/EC / S.I.
2001/1701:
Garantert lydeffekt-niva LwAd 98 dB(A)
Usikkerhet K_WA xx dB(A)
Måling iht. EN ISO 5395-2
Lydtrykkniva pa
arbeidsplassen LpA 84 dB(A)
Usikkerhet KpA 2 dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht. EN 12096:
Malt verdi a_hw 3,80 m/sek2
Usikkerhet Khw 1,90 m/sek2
Måling i henhold til EN ISO 5395-2, EN 20643
RM 655.0 YS:
Drift av knivbjelke BBC
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht. EN 12096:
Malt verdi ahw 3.00 m/sek2
Usikkerhet Khw 1,50 m/sek2
Måling i henhold til EN ISO 5395-2, EN 20643
Transport av litium-ion-batterier:
RM 650 VE: Batteriet ma Transporteres i henhold til kravene for transport av farlig gods. Batteriet er klassifisert som UN 3480 (litium-ion-batteri), og er testet i henhold til UN-handboken for testing og kriterier, del III, underavsnitt 38.3.
Ingen spesielle vilkar gelder ved frakt av disse batteriene med veitransport til maskinens brakssted.
Folg gjeldende nasjonale forskritter ved fly-ller battransport.
Se http://www.stihl.com/safety-datasheets for mer transportinformationjon.
20.1 REACH
REACH er navnet på en EU-bestemmelse for registering, vurdering og godkjenning av kjemikalier.
Informasjon om innfrielse av REACH-bestemmelsen (EU) nr. 1907/2006 finnes pa www.stihl.com/reach.
21. Feilsøking
Kontakt eventuelt en forhandler. STIHL anbefaler STIHL forhandleren.
Se braksanvisingen for forbrenningsmotoren.
Feil/problem:
Forbrenningsmotoren starter称之
Muligarsak:
- RM 650 T, RM 650 V, RM 650 VE, RM 655 V: Motorstoppbøylen er/DDKE aktivert.
-RM650VS, RM655RS, RM655VS RM 655 YS:Gassreguleringshendelen DE star i stopp-posjon.
- RM 650 VE: Batteriet er utladet aller defekt.
- Drivstofftanken er tom; drivstoffrøret er tilstoppet.
- Darlig, forurenset aller gammadelt drivstoff i tanken.
Luftfilteret er skittent.
-Tennpluggstopelet er koblet fra tennpluggen; pluggledningen er darelig festet pa kontakten.
-Tennpluggen er tilsotet eller skadet; feil elektrodeavstand.
Gressklipperhuset er blokkert.
-RM650VS,RM655RS,RM655YS RM 655 YS: Vaieren for gassinnstillingen har Iosnet erer defekt (f.eks.boyd).
Tiltak:
- RM650T, RM650V, RM655V: motorstoppboylen mot styret, og hold den der. ( 10.2)
- RM650VS, RM655RS, RM655VS RM 655 YS: Sett hendelen for gassreguling i choke-ller start-position. ( 13.5)
- RM 650 VE: Lad opp batteriet eller skift det ut. (⇒ 9.5)
-Fyllpádrivstoff/rengjordrivstoffrøret. -
Bruk alltid blyfri bensin av god kvalitet; rengjør forgasseren.
Rengjor luftfilteret.
-Koble til tennpluggstopelet;kontroller forbindelsen mellom pluggedningen og stopelet.
— Rengjör eller skift pennpluggen; juster elektrodeavstanden.
-Rengjor gressklipperhuset -trekk forst ut tennpluggsptopelet, og pa modellen RM 650 VE skal ogsa batteriet tas ut. ( 9.5) -
RM 650 VS, RM 655 RS, RM 655 VS,
RM 655 YS: Fest aller skift ut vaieren for gassregulering.
Feil/problem:
Vanskelig a starte, aller effekten til forbrenningsmotoren avatar
Mulig arsak:
Gresskipperhuset er blokkert.
- Klipping med for lavt klippetrinn ellern med for stor hastiget.
Vann i drivstofftanken og forgasseren, forgasseren er tilstoppet
- Drivstofftanken er skitten
- Luftfilterer er skittent
Tennpluggen er rustet
Tiltak:
-Rengjor gressklipperhuset -trekk forst ut tennpluggsptselet, og pa modellen RM 650 VE skal ogsa batteriet tas ut. ( 9.5)
- Tilpass klippehøyden eller reduser hastigheten
-Tom drivstofftanken og rengjordrivstoffroretogforallseren
Rengjrdrivstofftanken
Rengjor erler skift ut luftfilteret.
Rengjortennpluggen
Feil/problem:
Forbrenningsmotoren blir svart varm.
Mulig arsak:
- For lav't oljenivá i forbrenningsmotoren.
-Kjøleribbbene er skitne.
Tiltak:
- Skift motorolje. ( 8.6)
-Rengjor kjoeribbene. ( 14.2)
Feil/problem:
Hendelen for kjorehastighet har blitt flyttet i feil retning.
-Vaieren har hoppet ut av festet aller er defekt (f.eks. bdyd).
Tiltak:
- Flytt hendelen for kjorehastighet i riktig retning. ( 13.9)
- Hekt fast aller skift ut vaieren.
Feil/problem:
Utkastkanalen er tilstoppet
Muligarsak:
-Klippekniven er slitt.
-Klipping av for hoyt ellr for fuktig qress.
- RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Turtallet til forbrenningsmotoren er for lavit.
Tiltak:
- Skift ut klippekniven. ( 14.4)
-Tilpass klippehoyden og-hastigheten.
etter klippeforholdene. ( 12.) ( 9.4)
- RM650VS, RM655RS, RM655VS
RM 655 YS: Skyv hendelen for
gassregulering i start-
posisjon. (⇒ 13.5)
Feil/problem:
Ujevn klipping, gressplenen blir gul
Mulig arsak:
- Kniven er slov aller slitt.
- Klippehastigheten fremover er for stor i forhold til klippehoyden.
-RM650VS, RM655RS, RM655VS RM 655 YS: Turtallet til forbrenningsmotoren er for lavt.
Tiltak:
-Slip ellerskiftutkniven ( 14.3), (→ 14.4),
- Reduser klippehastigheten og/eller velg riktig klippehoyde (bru kke den laveste klippehoyden). ( 9.4) ( 13.9)
- RM650VS, RM655RS, RM655VS RM 655 YS: Sett hendelen for gassregulering i start-posisjon. (13.5)
Feil/problem:
Sterke vibrasjoner under drift
Muligarsk:
- Knivskruen er Iøs.
- Ubalanse på kniven på grunn av feil sliping av eller brist.
-Klippeenheten er defekt. - Forbrenningsmotoren sitter Iøst.
Tiltak:
-Stram knivskruen. ( 14.4)
-Etterslip (balanser)ller skift ut kniven. ( 14.5)
- Kontroller og eventuelt reparer kniven, knivakselen og knivfestet.
- Stram skruene for a feste
forbrenningsmotoren.
22. Serviceplan
22.1 Bekreftsese av overleveringen
22.2 Servicebekreftelse
Gi denne bruksanvisingen til
Forhandleren bekrefter det utfarte arbeidet ved a fylle ut de angitte feltene.
Service utfort
Dato for neste service
Hej!
Beskrivning av bruksanvisingen 258
Gräsklippare med
knivbromskoppling, BBC 259
Stanga av forbränningsmotorn (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 272
Driving 272
Tomma grasuppsamlare 273
Underhäll 273
Allmant 273
Gora rent maskinen 273
Kontrollera knivslitage 274
2.2 Beskrivning av bruksanvisingen
5.2 Tankning -hantering av bensin
Livsfara!
Stanga av forbränningsmotorn
Koppla in drivning
RM 650 VE:
START: Sattiberiet, starta forbranningsmotorn.
A Grasuppsamlaren fylls
BFull grasuppsamlare:
13.8 Stanga av forbranningsmotorn (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
Koppla alltid fran kniven innan forbranningsmotorn stangs av. ( 13.7)
Stall gasreglaget (1) i lage 0 for att stanga av forbranningsmotorn.
13.9 Drivning
1. Indholdsfortegnelse
Batteri og ladeapparat 315
Vedligeholdelse og reparation 318
Benzin og motorolie 322
Betjeningsdele 322
Generelt 322
Batteri og ladeapparat (RM 650 VE) 323
Plaenklippere med plenetromle 325
Demonter og montér kniv 329
Slib kniven 329
Vedligehold batteri og ladeapparat 329
Opbevaring og laengere pauser (vinterpause) 330
Transport 331
Transport 331
Miljobeskyttelse 331
Servicebekraeftelse 337
Billeder og tekst beskriver særlige betjeningstrin.
Tekster med saerlig betydning:
5.3 Batteri og ladeapparat
Brug kun originalt batteri og ladeapparat.
Beskyt batteriet og ladeapparatet mod regn og fugt, og sorg for, at det ikke tabes.
Bær handsker og egnede beskyttelsessbriller under knivens silning!
Maskinen ma betjenes, nare bærer lange bukser ognde tj.
Baer aldrig Iostsiddende toj, som kan hange fast i de bevagelige dele (betjeningsgrep) -heller icke smykker, slips ell halstorklaeder.
Undga at berore kniven, nar plaeneklipperen Ioftes og bares.
Livsfare - forgiftningsfare!
Hold eller for aldrig hender og fddder mod, over uller under der roterende dele.
ForsogIkke at inspicere kniven, mens plaeneklipperen korer. Lad vare med at abne udkastningsspjaeldet og/eller sopsamlingskurven af,sa langeen drejer rundt.Den roterende medfore kvestelser.
5.8 Vedlidgeholdelse og reparation
8.6 Benzin og motorolie
A Graesopsamlingskurven fyldes
12.2 Plaeneklippere med plenetromle
14. Vedligheholdelse
14.1 Generelt
Risiko for kvaestelser!
Folg sikkerhedsanvisingerne i kapitlet "Sikkerhed" ( 5.)
14.4 Demoner og monter kniv
Demonter kniven:
14.7 Vedlidgehold batteri og ladeapparat
Vedligheholdelsesinterval:
Drivkaeden skal smores regelmaessigt, men kuglelejerne og tromlerne er vedligeholdesesfri.
Vedligeholdelsesinterval: en gang om Året aller after behov
Batteriet er klassificeret som UN 3480 (lithium batterier) og er testet i henhold til UN Manual of Tests and Criteria, del III, underafsnit 38.3.
Brugeren kan.uden yderligere palaeg medbringe disse batterier ved vejtransport til maskinens anvendelsested.
