RM 650 VE - Grasmaaier STIHL - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis RM 650 VE STIHL in PDF-formaat.
| Producttype | Zelfrijdende grasmaaier |
| Merk en model | STIHL RM 650 VE |
| Aandrijving | Loodvrije benzine, tank 0,9 L |
| Motor | 4-takt, EVC 300 E, 166 cm³, elektrische start (lithium-ion accu) |
| Maaihoogte | 48 cm |
| Maaihoogtebereik | 25 tot 85 mm, centrale continue verstelling met 7 standen |
| Inhoud opvangbak | 70 L |
| Afmetingen (L × B × H) | 167 cm × 52 cm × 112 cm |
| Gewicht | 44 kg |
| Aandrijving | Achterwielaandrijving, Vario-transmissie (snelheid continu verstelbaar 2,6–4,6 km/u) |
| Meskoppeling/-rem (BBC) | Nee (VE-model zonder BBC; mes stopt met motor) |
| Veiligheid | Motorstoppbeugel, motor- en messtop in <3 sec, beveiliging tegen onbedoeld opnieuw starten |
| Gegarandeerd geluidsniveau | 96 dB(A) |
| Trillingen hand/arm | 3,00 m/s² (onzekerheid 1,50 m/s²) |
| Accu | Lithium-ion, 1 accu meegeleverd met lader, niet oplaadbaar op de maaier |
| Gebruiksmogelijkheden | Opvangen, achteruitwerpen, mulchen (met meegeleverde afsluiter) |
| Onderhoud en reiniging | Reiniging na elk gebruik; geen hogedrukreiniger gebruiken; olieverversing en luchtfilter volgens motor; jaarlijks onderhoud aanbevolen |
| Veelvoorkomende reserveonderdelen | Maaimes (ref. 6364 702 0100), bevestigingsschroef (ref. 90083199075), borgring (ref. 00007026600) |
| Garantie | Fabrieksgarantie STIHL volgens algemene voorwaarden |
Veelgestelde vragen - RM 650 VE STIHL
Gebruikersvragen over RM 650 VE STIHL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding RM 650 VE - STIHL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RM 650 VE van het merk STIHL.
GEBRUIKSAANWIJZING RM 650 VE STIHL
Wie solte gemulcht werden? 28
13.10 Grasfangkorb entleeren
Verletzungsgefahr!
Wij zijn blij dat u heb gekozen voor STIHL. Wij ontwikkelen en producereren once producten in topkwaliteit in overeenstemming met de behoeften van once klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.

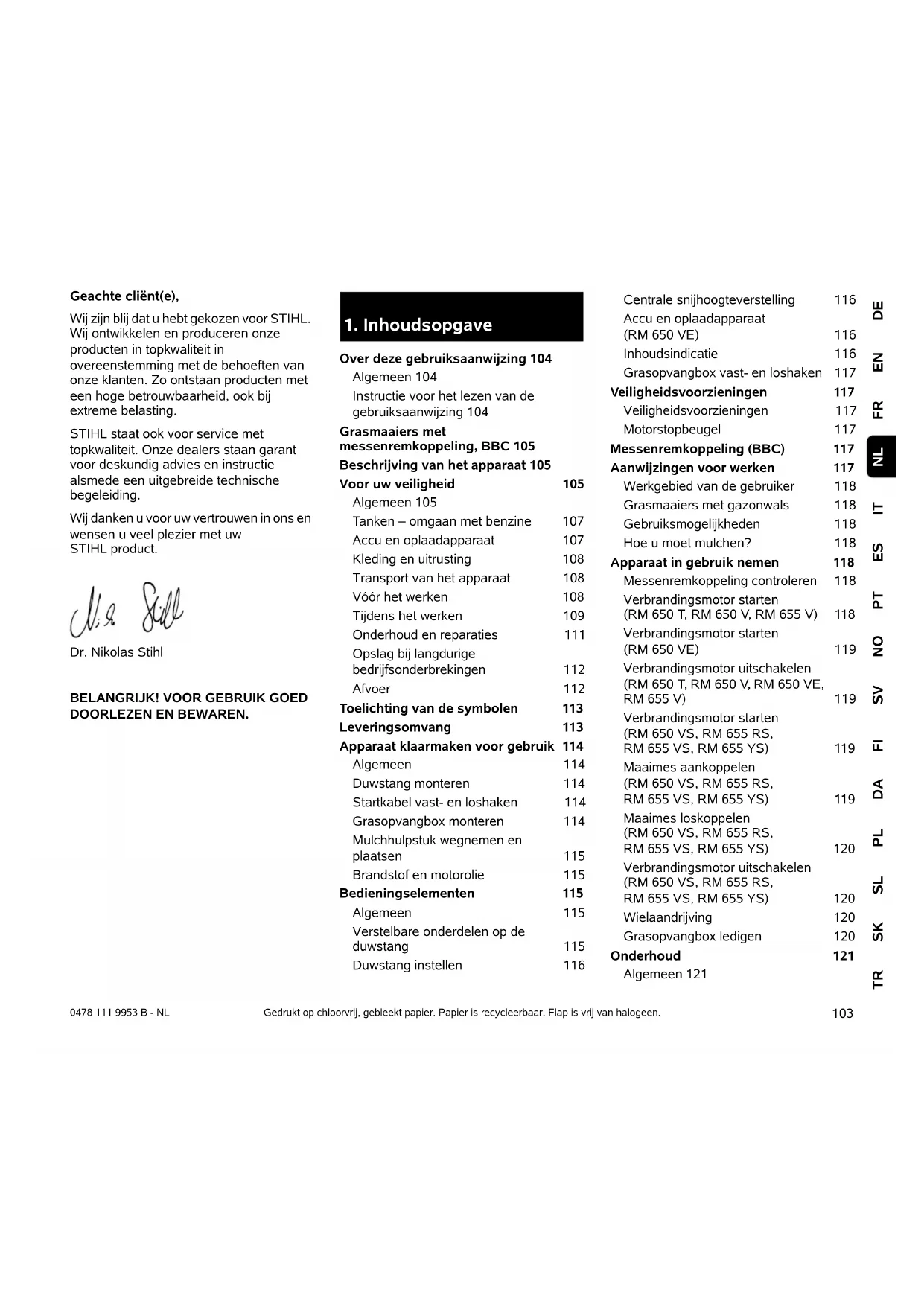

1. Inhoudsopgave
Over deze gebruiksaanwijzing 104
Algemeen 104
Instructie voor het lezen van de gebruiksaanwijzing 104
Grasmaiers met messenremkoppeling, BBC 105
Beschrijving van het apparatusat 105
Voor uwveiligheid 105
Algemeen 105
Tanken - omgaan met benzine 107
Accu en oplaadapparaat 107
Kleding en uitrusting 108
Transport van het apparatus 108
Voor het werken 108
Tijdens het werken 109
Onderhoud en reparaties 111
Opslag bij langdurige
bedrijfsonderbrekingen 112
Afvoer 112
Toelichting van de symbolen 113
Leveringsomvang 113
Apparaat klaarmaken voor gebruik 114
Algemeen 114
Duwstang monteren 114
Startkabel vast-en loshaken 114
Grasopvangbox monteren 114
Mulchhulpstuk wegemen en
plaatsen 115
Brandstof en motorolie 115
Bedieningselementen 115
Algemeen 115
Verstelbare onderdelen op de duwstang 115
Duwstang instellen 116
Centrale snijhoogteverstelling 116
Accu en oplaadapparaat (RM 650 VE) 116
Inhoudsindicatie 116
Grasopvangbox vast- en loshaken 117
Veiligheidsvoorzieningen 117
Veiligheidsvoorzieningen 117
Motorstopbeugel 117
Messenremkoppeling (BBC) 117
Aanwijzingen voor werken 117
Werkgebied van de gebruiker 118
Grasmaiers met gazonwals 118
Gebruiksmogelijkheden 118
Hoe u moet mulchen? 118
Apparaat in gebruik nemen 118
Messenremkoppeling controlleren 118
Verbrandingsmotor starten (RM 650 T, RM 650 V, RM 655 V) 118
Verbrandingsmotor starten (RM 650 VE) 119
Verbrandingsmotor uitschakelen (RM 650 T, RM 650 V, RM 650 VE, RM 655 V) 119
Verbrandingsmotor starten (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 119
Maaimesaankoppelen (RM650VS, RM655RS, RM655VS, RM655YS) 119
Maaimes loskoppelen (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 120
Verbrandingsmotor uitschakelen (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS) 120
Wielandrijving 120
Grasopvangbox ledigen 120
Onderhoud 121 Algemeen 121
Apparaat reinigen 121
Messenslijtage controleren 121
Mesuit-eninbouwen122
Maaimes slijpen 122
Verbrandingsmotor 122
Accu en oplaadapparaat onderhonden 123
Wielen en transmissie 123
Gazonwals onderhoden 123
Messenremkoppeling (RM 650 VS,
Kabel welaandrijying afstellen
(RM 655 YS) 123
Stootstrips op slijtage controeren 123
Opslag en stilleggen (winterpauze) 123
Transport 124
Transport 124
Milieubescherming 124
Slijtage minimisieren en schade voorkomen
Standaard reserveonderdelen 125
Conformiteitsverklaring 126
EU-conformiteitsverklaring
Grasmaier STIHL
RM 650.0 T/V/VS, RM 650.1 VE,
RM 655.0 V/YS, RM 655.1 RS/ VS 126
Onderhoudsschema 131
Leveringsbevestiging 131
Servicebevestigbing 131
2. Over deze gebruiksaanwijzing
2.1 Algemeen
Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.
STIHL werkdt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering�am voorbehonden.
Op basis van gevevens of afbeeldingen uit dit boekje+kunnen bijgevolg geen aanspraken worden gemaakt.
Het is möglichk dat in deze gebruiksaanwijzing modellen worden beschreiben die nicht in elk land verkrijgbaar zich.
Deze gebruiksaanwijzing is
auteursrechtelijk beschermd. Alle rechten bijven voorbehonden, met name hetrecht op het kopieren, vertalen en het verwerken met elektronische systemen.
2.2 Instructie voor het lezen van de gebruiksaanwijzing
Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.
Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.
Kijkrichting:
kijkrichting bij gebruik links' en 'rechts in de gebruiksaanwijzing:
de gebruiker staat anschter het apparaat en kijkt in de rijrichting maar voren.
Hoofdstukverwijzig:
aar de desbetreffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzingaar een hoofdstuk: ( 5.)
Markeringen van tekstpassages:
de beschreiben aanwijzingen{kunnenzoals in de volgende voorbeelden gemarkeerd zich.
Handelingen waar bij ingrijpen van de gebruiker vereist is:
- Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ...
Algemene opsommingen:
-productgebruik bij sport- of wedstrijdevenementen
Teksten met aanvullende betekenis:
tekst passages met aanvullende betekenis zich met een van de onderstaand beschreiben symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.
Gevaar!
Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen+zijnoodzakelijk of verboden.
Waarschuwing!
Kans op letsel. Bepaalde handelingen voorkomen möglich of waarschijnlijk letsel.
Voorzichtig!
Minder ernstig letsel of materieleschade dat/die door bepaaldehandelingen kan wordenvoorkomen.
Aanwijzing
Informatie voor een better apparaatgebruik en om een möglichnesteigenlijkgebruik te vermijden.
Teksten met afbeeldingverwijzing:
afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaaanwijzing.
Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in gebruiksaanwijzing.
3. Grasmaaiers met messenremkoppeling, BBC
De modellen RM 650 VS, RM 655 VS, RM 655 YS en RM 655 RS waaruitgerust met een messenremkoppeling.
Zoals bij elke moderne grasmaaier worden tijdens de werkzaamheden het mes na het loslaten van de duwstang binnen de kortsteijd afgeremd totdat het stilstaat. Dankzij het messenremkoppelingsystemeerd de verbrandingsmotor hierbij echter nicht gelijktijdig uitgeschakeld. Door deze functie kan de gebruiker na een messenstop de wielaandrijving van de maaier toch gebruiken. Bovendien kan bijvoorbeeld de grasopvangbox worden geledigd zonder de verbrandingsmotor te moeten herstarten.
Kans op letsel!
Kom bij een draaiende verbrandingsmotor nooit binnen het werkbereik van het mes.
Voordat u het mes aanraakt, dient u de verbrandingsmotor uit te schakelen, het mes volledig tot stilstand te latent komen en de bougiestekker uit te trekken.
Om letsel of schade aan het apparaat te vermijden, dient u zich voor de eerste ingebruikname vertrouwd te make met het BBC-system. Lees het hoofdstuk "Messenremkoppeling". ( 11.)
4. Beschrijving van het apparaat
1 Bovenstuk duwstang met verstelbare onderdelen ( 9.2)
2 Startkabel
3 Duwstangconsole
4 Vergrendelingshendel duwstang
5 Verbrandingsmotor
6 Behuizing
7 Bougiestekker
8 Handgreep
9 Vervangbare stootstrip (RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS)
10 Geinteggreerde stootstrip (RM 650 T, RM 650 V, RM 650 VS, RM 650 VE)
11 Aanduiding snijhoogte
12 Vergrendelingshendel snijhoogteverstelling
13 Uitwerpklep
14 grasopvangbox
15 Inhoudsindicatie
16 Typeplaatje met machinenummer
17 Gazonwals (RM 655 RS)
18 Accu (RM 650 VE)
5. Voor uw veiligheid
5.1 Algemeen
Tijdens de werkzaamheden met het apparaat要去en de voorschriften terpreventie van ongevallen beslist in alot
wordengenomen.
Lees voor de eerste inbedrijfstelling de hele gebruiksaanwijzing goed door. Bewaar de gebruiksaanwijzing
voor later gebruik zorgvuldig op een veilige plaats.
Volg de gebruiks- en onderhoudsinstructies in de afzonderlijke gebruiksaanwijzing verbrandingsmotor.
Deze veiligeidsmaatregelen zich onontbeerlijk voor uw veiligeid, maar deze opsomming is Nietuitputtend. Gebruik het apparaat alltijd verstandig en met verantwoordelijkkeidsgevoel, en denk erom dat de gebruiker aansprakelijk worden
gesteld voor ongevalten met andere personen of voor schade aan hun eigendommen.
Maak u vertrouwd met de bedieningsonderdelen en het gebruik van de machine.
Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening van het apparaat vertrouwd zich. Elke gebruiker要去 voor de eerste ingebruiknamevragen om een deskundige en practische instructie. De verkoper of een andere deskundige要去 aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werken.
Bij deze instructie moet de gebruiker er vooral bewust van worden gemaakt dat voor het werkken met dit apparaat uiterste zorgvuldigheid en concentratie vereist+zijn.
Ook wonneer u het apparaat volgens de voorschriften bedient, blijven er risico's bestaan.
Levensgevaar door verstikking!
Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmaterial. Houd verpakkingsmaterial als好多 buiten het bereik van kinderen.
Leen het apparaat inclusief accessoires alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zijn. De gebruiksaanwijzing is onderdeel van het apparaat en moet.altijd worden meegegeven.
Gebruik het apparaat alleen als uuitgerust bent en een goede lichamelijke en geestelijkke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kutn werken. Na het gebruik van alcohol, drugs
of medicijnen die de reactiesnelheid nadelig beinvloeden, mag nicht met het apparaat worden gewerkt.
Controleer of de gebruiker lichamelijk, zintuigelijk en geestelijk in staat is om het apparaat te bedieren en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijkde geestelijkbeperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijk persoon mee werken.
Controleer of de gebruiker meerderjarig is of conform nationale regelgeving onder toezicht voor een beroep worden opgeleid.
Let op - gevaar voor ongevallen!
De grasmaaier is alleen bedoeld voor het maaien van gras. Een andere toepassing is Niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.
Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier bijvoorbeeld nicht worden ingezet voor volgende taken (onvolledige opsomming):
- het trimmen van bosjes, heggen en struiken,
- het snoeien van rankgewas,
- gazononderhoud op dakbeplantingen en in bloembakken,
- het hakselen enklein hakken van boom- en heggensnoeisel,
- het schoonmaken van voetpaden (opzuigen, wegblazen),
- het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen.
-het transporteren van maiaigoed, buiten de in de waarvoor bedoelegrasopvangbox.
Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalte als het gaat om vakkundige montage van accessoires die door STIHL zich goedgekeurd. Andere wijzigingen leiden tot het verrallen van uw garantie. Neem voor informatie over goedgekeurde accessoires contact op met uw STIHL vakhandelaar.
Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor worden veranderd, is verboden.
Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparatus.
Bij het gebruik op openbare terreinen, parken, sportvelden, langus wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.
Opgelet! Gevaar voor de gezondheid door trillingen!
Een overmatige belasting door trillingen kan schade aan de
bloedsomloop en het zenuwstelsel
veroorzaken, vooral bij Personen met
circulatiestoornissen. Raadpleeg een arts
wanner er symptomen optreden die door
de trillingen zouden+kennen zich
veroorzaakt.
Dergelijkke symptomen treden voornamelijk op in de vingers, handen of polsen en zich bijvoorbeeld (onvolledige opsomming):
- gevoelloosheid,
- p i j n ,
slappe spieren,
-huidverkleuringen, - onaangenaam kriebelen.
Houd de duwstangijdens het werken stevig maar Niet verkrampt met beiden handen op de waarvoor bedoelde plaatsen vast.
Plan de werktijden zodanig dat hoge belasting gedurende langere tijd worden voorkomen.
Laat het apparaat alleen los, als het op een horizontally vlak staat en nicht vanzelf kan wegrollen.
5.2 Tanken - omgaan met benzine
Levensgevaarlijk!
Benzine is gifting en in hoge mate ontvlambaar.
Bewaar de brandstof uitsluitend in geschikte en goedgekeurde reservoirs (jerrycans). Schroef de tankdoppen van de jerrycans alkijd goed erop en draai de dappen stevig vast. Om veiligheidsredenen要去en defecte afsluitingen worden verrangen.
Gebruik geen drankflessen of soortgelijke zaken om brandstoffen en smeermiddelen af te voeren of op te sloan, zoals bijv. benzine. Personen, met name kinderen, zouden in de verleiding+kennen komen om eruit te drinken.
Houd benzine uit de buurt van vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Niet roken!
Tank alleen in de buitenlucht en rook nicht tijdens het tanken.
Schakel de verbrandingsmotor voor het bijtanken uit en LAST deze afkoelen.
De benzine moet voor het starten van de verbrandingsmotor worden bijgevuld. Bij een draaiende verbrandingsmotor of hete
machine mag de tankdop Niet worden geopend en mag er geen benzine worden bijgevuld.
Vul de brandstoffank nooit tot boven de onderkant van de vulplug, zodat de brandstof ruimte heeft om uit te zetten. Volg ook de aanwijzingen in de gebruiksaanwijzing van de verbrandingsmotor op.
Als er benzine is overgelopen, mag u de verbrandingsmotor pas starten nadat u het met benzine verontreinigde oppervlak hebt gereinigd. Start de verbrandingsmotor Niet voordat de benzinedampen�n verdampt (droog vegen).
Gemorste brandstof moet meteen worden afgeveegd.
Verwissel van kleding als er benzine op is gemorst.
Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kunnen met open vuur of vonden in aanraking komen en ontbranden.
Als de tank要去 worden geleegd,要去 dit in de buitenlucht worden uitgevoerd.
5.3 Accu en oplaadapparaat
De gebruiksaanwijzing van de verbrandingsmotor opvolgen en goed bewaren. In de gebruiksaanwijzing leest u hoe u de accu en het oplaadapparaat veilig kunt gebruiken.
Gebruik alleen de originele accu en het originele oplaadapparaat.
Accu en oplaadapparaat gegen regen en vocht beschermen en nooit lately vallen.
Gebruik alleen een onbeschadigde, Niet verrormde accu en een onbeschadigd oplaadapparaat. Controller met name de voedingskabel van het oplaadapparaat. Gebruik nooit een oplaadapparaat met een beschadigde voedingskabel.
Accu en oplaadapparaat nooit UIT elkara nemen en nooit proberen te repareren. Een defecte accu of een defect oplaadapparaat moet worden verrangen.
U mag het oplaadapparaat alleen op een voeding aansluiten die beveiligd is door een foutstroombeveiliging met een aftschakelstroom van maximaal 30mA Voor nadere informatie(Intkunt u terecht bij de elektricien.
Niet-gebruekte accu ver van metalen voorwerpen (bijv. spijkers, munten, sieraden) houden. Accucontacten nooit kortsluiten, geen metalen transportbak gebruiken.
Bij ondeskundig gebruik kan er vloeistofuit de accu stromen - contact vermijden! Bij onbedoeld contact met water afspoelen. Als de vloeistof in aanraking komt met de ogen, spoelt u deze eerst met water en raadpleegt u een arts. Uitstromende accuvloeistof kan huidirritatie en brandwonden en bijtende plekken peroorzaken.
Verdere veiligheidsinstrumentes kunt u vinden op http://www.stihl.com/safety-data-sheets
5.4 Kleding en uitrusting
Draag tijdens werkzaamheden
altijd stevige schoenen met grip.
Werk nooit op blote voeten of
feld op sandalen.
bijvoorbeeld op sandalen.
Bij onderhouds- en
reinigingswerkzaamheden en
tijdens het vervoer van de
machine ook telkens stevige
handschoenen dragen en langhaar samenbinden en bedekken (hoofddoek, muts enz.).
Bij het slijpen van het maaimes moet algid een geschikte veiligheidsbril worden gedragen.
De machine mag alleen met een lange broek en nauwe kleding aan in gebruik worden genomen.
Draag nooit losese kledingstukken die aan draaiende onderdelen (bedieningshendel) können blijven hangen - ook geen sieraden, geen stropdassen en geen sjaals.
Tijdens het werkken ontstaat lawaai. Lawaai kan het gehoor beschadigen.
Draag gehoorbescheming.
5.5 Transport van het apparaat
Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.
Het apparaatiet met draaiende verbrandingsmotor verplaatsen. Schakel voor het transport de verbrandingsmotoruit,laat de messen uitlopen en trek de bougiestekker los.
Transporteer het apparaat alleen met een afgekoelde verbrandingsmotor en zonder brandstof.
Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).
Maak het apparaat en de erbij
getransporteerde apparatuur
(bijv. grasopvangbox) met geschikte
bevestigingsmaterialen (gordels, kabels, enz.) vast aan het laadoppervlak.
Maaimes bij het optillen en dragen nicht aanraken.
Raadpleeg de informatatie in het hoofdstuk "Transport". Daar wordt beschreiben hoe het apparaat op te tillen of vast te sjorren is. ( 15.)
Houd u bij het transport van het apparaat aan deplaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadopppervlakken.
Accu Niet in de auto soften liggen en ongebruikte accu beschemmen gegen direct zonlicht.
Lithium-ionaccu's moeten bij het transport met de grootste zorg worden behandeld. Let met name op het voorkomen van kortsluiting. Vervoer de accu in de intacte originele verpakking of in een geschikte Niet-metalen transportbak.
5.6 Vóor het werken
Het moet duidelijk zijn, dat er alleen personen met het apparaat werken die gebruiksaanwijzing kennen.
Verwijder voordat u het apparaat voor de eerste keer gebruikt het verpakkingsmateriaal en de transportvergrendelingen.
Controleer het brandstofsystem vór
ingebruikname van het apparaat op
lekkage, met name de zichtbare
onderdelen, zoals bijv. tank, tankdop,
slangverbindingen. Verbrandingsmotor bij
lekkage of schade Niet starten -
Brandgevaar!
Apparaat voor ingebruikname door vakhandelaar lately repareren.
Neem de gemeentelijk voorgeschreven bijden voor het gebruik van tuinapparaten met verbrandingsmotor in acht.
Controleer het complete terrein waarop de machine worden gebruikt en verwijder alle stenen, stokken, kabels, botten en andere voorwerpen die door de machine omhoog hunnen worden geslingerd. Hindernissen (bijv. boomstromken, wortels) hunnen in het hoge gras eenvoudig over het hoofd worden gezien.
Markeer Maarom voor het maaien alle in het gazon verborgen vreme de voorwerpen (hindernissen) die nicht verwijderd hunnen worden.
Voor het gebruik van het apparaat要去en alle defecte, versleten en beschadigde onderdelen worden verrangen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat要去en worden verrangen.
Stickers en alle verdere verwangingsonderdelen zijn verkrijgbaar bij uw STIHL vakhandelaar.
Voor het gebruik van het apparaat dient men te controleren of de bougiestekker goed vastzit op de bougie.
Het apparaat mag alleen worden gebruikt als het in goede staat verkeert. Controleer voor elk gebruik:
- of het apparaat volgens de voorschriften is gemonteerd.
- of het snijgereedschap en de complete snijeenheid (maaimes, bevestigingselementen, maaiwerkbehuizing) in onberispelijke staat verkeren. Er moet vooral worden gecontroleerd op veilige montage, beschadigingen (kerven of scheuren) alsmede slijtage. ( 14.3) , ( 14.12)
- of het mulchhulpstuk in onberispelijke staat verkeert.
- of de tankdop goed vastgeschroefd is.
- of de tank en de brandstofbevattende delen en de tankdop in onberispelijke staat verkeren.
- of de veiligheidsvoorzieningen (bijvoorbeeld motorstopbeugel,uitwerpklep, behuizing, duwstang, beschemrooster) in onberispelijke staat verkeren enaar behoren functioneren.
-of de messenremkoppeling goed werkt. ( 13.1) -
of de grasopvangbox onbeschadigd en volledig gemonteerd is; een beschadigde grasopvangbox mag nicht worden gezruikt.
of de accu (RM 650 VE) onbeschadigd en nicht verwormd is. -
of de olieafsluitschroef er goed op is geschroefd.
Voer indien nodig alle noodzakelijkke werkzaamheden uit of vertrouw deze toe aan de vakhandelaar. STIHL bevelt hiervoorde STIHLVakhandelaar aan.
5.7 Tijdens het werkken
Houd andere Personen uit deGeVarenzone! Werk nooit als er zich dieren of Personen, in het bijzonder kinderen, binnen de zone bevinden.
De schakel- en veiligheidsinrichtingen die op het apparaat+zijn geinstalleerd mogen nicht worden verwijderd of overbrugd. Zet met name de motorstopbeugel of messenstopbeugels nooit aan de duwstang vast (bijvoorbeeld door deze vast te binden).
Opgelet - kans op letsel! Houd handen of voeten nooit gegen ofonder draaiende onderdelen.Raak het
ronddraaiende mes nooit aan. Blij alkijd uit de buurt van de uitwerpopening.
Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht. De duwstang要去 steeds goed gemonteerd zich en mag Niet veranderd worden. Gebruik het apparaat nooit met neergeklpte duwstang.
Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding).
Werk alleen bij daglicht of bij goede kunstverlichting.
Werk Niet met het apparaat bij regen,
onweer en met name Niet bij
blikseminslaggevaar.
Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.
Om uitglieden te voorkomen要去 er bijzonder voorzichtig worden gewerkt.
Indien möglich het apparaat Niet op een vochtige ondergrond gebruiken.
Uitlaatgassen:
Levensgevaar door vergiftigng!
Stop onmiddelijk met werkben bij misselijkheid, hoofdpijn, zichsttoornissen (bijv. blikvernauwing), slecht horen, duizeligheid of een verminder concentratievermogen. Deze symptomen+kunnen onder andere door een te hoge concentratie uitlaatgassen worden veroorzaakt.
Het apparaat genereert giftige
uitlaatgassen zodra de
verbrandingsmotor is
ingeschakeld. Deze gassen
bevatten giftig koolmonoxide, een kleuren reukloos gas, en andere schadelijke stoffen. De verbrandingsmotor mag nooit in afgesloten of slecht geventileerde ruimtes in werkung worden gezet.
Starten:
start het apparaat voorzichtig - de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen" ( 13.) opvolgen. Bij het starten volgens deze instructies is er minder kans op letsel.
Kans op letsel!
Wanneer de startkabel snel terugspringt, worden hand en arm sneller waar de verbrandingsmotor getrokken, dan dat de startkabel kan worden losgelaten. Deze kickback kan botbreuken, kneuzingen en verstuikingen verroorzaken.
Houd uw voeten bij het starten steeds op voldoende afstand van het snijgereedschap.
Bij het starten mag het apparaat nicht worden gekanteld.
Bij het starten mag de beugel voor wielaandrijving Niet bediend worden.
RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Bij het starten mag het maaimes Niet ingeschakeld zich.
Start de verbrandingsmotor Niet wanneer het uitwerpkanaal Niet door de uitwerpklep of de grasopvangbox is afgedekt.
Werken op hellingen:
hellingen altijd in de dwarsrichting, nooit in de lengterichting bewerken.
Als de gebruiker bij het maaien in langsrichting de controle verliest over de grasmaier kan hij overreden worden door het maaiende apparaat.
Wees bijzonder voorzichtig als u op een helling vanrichting verandert.
Let steeds op een goede stand bij hellingen en vermijd om met het apparatus te werken op zeer sterke hellingen.
Om veiligheidsredenen mag het apparaat Niet op hellingen steiler dan 25^ (46,6%) worden gezruikt. Kans op letsel! Een stijging van de helling van 25^ betekent een verticale stilging van 46,6 cm bij een horizontale lengte van 100 cm.
Voor gegarandeerd voldoende smering van de verbrandingsmotor要去en bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing verbrandingsmotor in acht worden genomen.
Werken:
Kans op letsel!
Houd handen of voeten nooit boven, onder of gegen draaiende onderdelen.
Probeer nicht om het mes te inspecteren zolang de grasmaier werkt. Zolang het maimes loopt, mag de
uitwerpklep Niet worden geopend en/of mag de grasopvangbox Niet worden verwijderd. Het ronddraaiende mes kan letselverozaken.
Werk altijd stapvoets en ga bij het werkemet het apparaat vooral Niet rennen. Doorsnel te lopen met het apparaat is er meerkans op letsel door struiikelen,uitgijdenenz.
Apparaat uitsluitend aan de duwstang verplaatsen - nooit beugel of hendel gebruiken om de grasmaier te verplaatsen. ( 12.1)
Wees bijzonder voorzichtig als u het apparaat omdraait of的那一u toe trekt. Struikelgevaar!
Gebruik het apparaat uiterst behoedzaam wanner u in de buurt van hellingen, terreinkanten, sloten en vrijken werk. Houd met name voldoende afstand tot dergelijk gevarenzones.
U moet om in het gras verborgen voorwerpen geenrijden (beregeningsinstallaties, palen,
waterkranen, Fundamenten, stroomkabels enz.). Rijd nooit over dergelijkke voorwerpenBeen.
Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.
Schakel de verbrandingsmotoruit,laat het werkgereedschap tot stilstand komen,trek de bougiestekker los en verwijder ook de accu (bij RM 650 VE),
- wonneer u het apparaat verlaat of als het apparaat zonder toezicht is,
- voordat u bijtankt. Tank alleen wanner de verbrandingsmotor volledig is afgekoeld.
Brandgevaar!
- voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert,
- voordat u het apparaat optilt en draagt,
- voordat u het apparaat transporteert.
- voordat u begint met werken aan het maaimes,
- voordat het apparaat wordt getest of gereinigd of voordat sommige werkzaamheden worden uitgevoerd (zoals het omklappen van de duwstang of het in- en uitbouwen van de mulchspie),
- wonneer een vreemd voorwerp geraakt is of als de grasmaier abnormaal hard begint te trillen. Controleer in deze gevallen het apparaat, in het bijzonder de snijeenheid (messen, messenas, mesbevestiging), op beschadigingen en voer deoodzakelijkre reparaties uit voordat u het apparaat opnieuw start en ermeeGaat werken.
Kans op letsel!
Hard trillen wijst meestal op een storing.
De grasmaier mag met name nicht worden gebruikt als de krukas beschadigd of verbogen is of als het maaimes beschadigd of verbogen is.
Laat de nooodzakelijkre reparatie door een vakman - STIHL beveelt hiervoor de STIHL vakhandelaar aan -uitvoeren, indien u niet over de benodigde kennis beschikt.
Schakel de verbrandingsmotor uit of ontkoppel het maaimes,
-wanneer u het apparaat van enaar het te bewerken gazon duwt,
- voordat u het apparaat over een nicht met gras begroeide ondergrond gaat duwen.
- voordat u deuitwerpklep opent of de grasopvangbox wegneemt,
- wonneer het apparaat voor het transport moet worden gekanteld,
- voordat u de snijhoogte instelt.
5.8 Onderhoud en reparations
Voorafgaand aan reinigings-, instel-, reparatie- en onderhoudswerkzaamheden:
- apparaat op een vaste, vlakke ondergrund zetten,
- verbrandingsmotor uitschakelen en laden afkoelen,
- bougiestekker lostrekken.
Opgelet-Kans op letset!
Houd de bougiestekker ut de buurt van de bougie; een
plotseling ontstane vonk kan leiden tot brand of een strooenschok.
Als de bougie per ongeluk in contact kommt met de bougiestekker, kan de verbrandingsmotor aanslaan zonder dat dit de bedoeling is.
RM 650 VE: Ook accu verwijderen.
Vooral voor werkzaamheden rond de verbrandingsmotor, het uitlaatspruitstuk en de geluidemper eerst lately afkoelen. De temperaturen+kennen tot 80^ enmeer oplopen.Kans op brandwonden!
Kans op letsel door het maaines!
Door aan de startkabel te trekken krijt het werkgereedschap een draaibeweging. Houd alttijd voldoende afstand tot het maaimes, in het bijzonder de handen en de voeten, wonneer u aan de startkabel trekt.
Direct contact met motorolie kan gevaarlijk sein; ook mag motorolie Niet worden gemorst.
STIHL adviseert het bijvullen of verversen van motorolie door een STIHL vakhandelaar te lately uitvoeren.
Reiniging:
na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. ( 14.2)
Ledig voor hetplaatsen in reinigingspositie de brandstoffank (bijv. door leegrijden).
Maak de aangekoeke resten gras in de behuizing met een houten staaf los. Reinig de onderkant van de grasmaaier met een borstel en water.
Gebruik nooit hagedrukreiners en reinig het apparaat Niet onder stromend water (bijvoorbeeld met een tuinslang).
Gebruik geen agressieve
reinigungsmiddelen. Dergelijk reinigungsmiddelen können kunststoffen en metalen zodanig beschadigen dat deveiligheid van uw STIHL apparatusat möglichk in het geding komt.
Om brandgevaar te voorkomen, moet u de gebieden rond de koelluchtopeningen, koelvinnen en rondon de uitlaat vrij houden van bijv. gras, stro, mos, bladeren of uitstromend vet.
Onderhoudswerkzamaheden:
Er mogen alleen
onderhoudswerkzaamheden worden
uitgevoerd die in deze gebruiksaanwijzing vermeld staan. Alle andere
werkzaamheden dient u door een
vakhandelaar te lately uitvoeren.
Neem.altijd contact op met een
vakhandelaar als u Niet over de vereiste kennis en gereedschappen beschikt.
STIHL raadt aan
onderhoudswerkzaamheden en reparationsuitsluitend door de STIHL vakhandelaar te laten uitvoeren.
STIHL vakhandelaren volgen regelmatifcursussen en krijgen voortdurendtechnische informatatie ter beschikkinggesteld.
Gebruik uitsluitend gereedschappen,
accessoires of combi-apparaten die voor dit apparaat door STIHL zijn goedgekeurd of technisch gelijkwaardige onderdelen, om de kans op ongevallen met letsel of schade aan het apparaat te voorkomen. Neem bij vragen contact op met een vakhandelaar.
Originele STIHL gereedschappen,
accessoires en verwangingsonderdelen
zijn wat betreft hun eigenschappen
optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele STIHL verwangingsonderdelen zich
herkenhaar aan het STIHL onderdeelnummer, het STIHL logo en eventuele het STIHL symbol op de onderdelen. Opkleine onderdelen kan ook alleen het teken staan.
Om veiligheidsredenen moeten brandstofbevattende onderdelen (brandstofleiding, brandstofkraan, brandstoftank, tankdop, aansluitingen enz.) regelmatig op beschadigingen en lekkages worden geinspecteerd en indien nodig door een erkende vakman worden verrangen (STIHL raadt de STIHL vakhandelaar aan).
Houd waarschuwings- en instructiestickers algtd leesbaar en schoon. Beschadigde of verloren gegane stickers moeten via uw STIHL vakhandelaar door{nieuwe originele stickers worden verrangen.Let er bij het verrangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel vandezelfde stickers is voorzien.
Werk aan de snijeenheid uitsluitend met ditke werklandschoenen en met de uiterste voorzichtigheid.
Zorg voor een veilig gebruik van het apparaat en zorg ervoor dat alle moeren, bouteen en schroeven, en zeker de mesbout goed zijn vastgedraid.
Laat beschadigde geluideddempers en beschermplaten verrangen.
Inspecteer het gehele apparaat en de grasopvangbox op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen moeten om veiligheidsredenen direct worden verrangen, omervoortzorgendat demachine alttijd inveiligstaat is.
Wijzig deinstallingen van de verbrandingsmotor nooit en jaag deze Niet over zijn toeren.
Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zijn
verwijderd,要去en deze weer meteen en correct worden aangebracht.
5.9 Opslag bij langdurige bedrijfsonderbrekingen
Laat de verbrandingsmotor afkoelen voordat u het apparaat in een afgesloten ruimte plaatst.
Controleer of het apparaat gegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.
Bewaar het apparaat met een lege tank en de brandstofvoorraad in een afluitbare en goed geventileerde ruimte.
Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kennen met open vuur of vonden in aanraking komen en ontbranden.
Als de tank moet worden geledigd zoals voor het stilleggen voor de winterpauze, mag de brandstoftank uitsluitend in de open lucht worden geledigd (bijv. leegrijden door de motor te lately draaien).
Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.
Apparaat op een geschikte ondergrond en alleen op de wielen rustend opslaan - beveiliggen gegen wegrollen.
Apparaat alleen met uitgetrokken bougiestekker bewaren.
RM 650 VE: Accu voor de opslag verwijderen en geschieiden van het apparaat en beveiligd gegen gebruik door onbevoegden (bijvoorbeeld door kinderen) bewaren.
Sla het apparaat in een veilige staat op.
Laat het apparaat volledig afkoelen voor dat u het bedekt.
Sla het apparaat zodanig op een horizontale ondergrond op, dat het Niet per ongeluk kan wegrollen.
5.10 Afvoer
Afvalproducten zoals gebruikte olie of brandstof, gebruikte smeermiddelen, filters, accu's en soortgelijke slijtageonderdelen zich slecht voor mensen en dieren en+kunnen het milieu beschadigen. Ze要去en derhalve op de juiste wijze worden afgevoerd.
Neem contact op met het recyclingcenter of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. STIHL beveelt hiervoord STIHL vakhandelaar aan.
Voer een apparaat aan het eind van de levensduur ervan op de waarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval worden verwerkt. Verwijder om oncegallen te voorkomen vooral de bougiekabel, maar de tank leeg en tap de motorolie af.
De accu要去 geschaden van het apparaat worden afgevoerd. Zorg dat accu's veilig en milieuvriendelijk worden afgevoerd.
Kans op letsel door het maaimes!
Laat ook een grasmaier aan het eind van de levensduur ervan nooit zonder toezicht
staan. Bewaar het apparaat en in het bijzonder het maaimes algijd buiten het bereik van kinderen.
6. Toelichting van de symbolen
Opgelet!
Lees voor ingebruikname de gebruiksaanwijzing en de veiligheidsinstructies en volg deze op.
Kans op letsel!
Houd andere Personen uit deGeVarenzone.
Opgelet!
Houd handen en voeten uit de buurt van de messen.
Vór werkzaamheden aan het snijgereedschap en onderhoud- en reinigingswerkzaamheden de bougiestekker eruit trekken.
Opgelet-Kans op letse! Kom bij een draaiende verbrandingsmotor nooit binnen het werkbereik van het mes.
Verbrandingsmotor starten, maaimes inschakelen
Maaimes uitschakelen
Wielandrijving inschakelen
Gasinstelling
Chokestand (alleen RM 655 YS)-gashendel tot aan de aanslag maar voren
Startstand - maximaal toerental
Stopstand - verbrandingsmotor uitschakelen, gashendel tot aan de aanslag maar afterwards trekken
RM 650 T, RM 650 V, RM 655 V:
Verbrandingsmotor starten
Verbrandingsmotor uitschakelen
Wielandrijving inschakelen
RM 650 VE:
START: Plaats de accu, start de verbrandingsmotor.
STOP: Schakel de verbrandingsmotoruit.
Wielandrijving inschakelen
RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS:
Rijnselheid instellen
Snel - hendel rij-snelheid helemaaal\ aar voor drukken
Langzaam - hendel
rijsnelheid helemaal
aar acheer trekken
7. Leveringsomvang
Pos. Omschrijving St.
A Basistoestel 1
B Onderste gedeelte van de grasopvangbox 1
C Bovenste gedeelte van de grasopvangbox 1
D Pin 2 E Huls 1
Pos. Omschrijving St.
F Bout 1
G Ring 2
H Moer 1
I Mulchhulpstuk - in het uit-werpkanaal gemonteerd (RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS) 1
J Accu (RM 650 VE) 1
K Oplaadapparaat 1 (RM 650 VE)
- Gebruiksaanwijizing 1
- Gebruiksaanwijzing Verbrandingsmotor 1
8. Apparaat klaarmaken voor gebruik
8.1 Algemeen
Kans op letsel!
Neem de
veiligheidswaarschuwingen in het hoofdstuk 'Voor uweiligkeit' in acht. ( 5.)
- Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.
8.2 Duwstang monteren
Hults (E) in de boring van de duwstang (1) duwen.
- 2De beiden ringen (G) met de weling\
naar binnen over de huls schuiven.
- 3 Hul's (E) en ringen (G) vasthouden en samen met de duwstang (1) van onderen in de duwstangconsole (2) duwen.
- Duwstang (1) maar boven klappen tot de borgen van de duwstangconsole en de huls (E) samenvallen.
Moer (H) in de uitsparing van de duwstangconsole plaatsen en vasthonden. - 6Bout (F) van buiten maar bennen door de boringen van de duwstangconsole (2) en de huls steken. Bout (F) vastdraaien. Aandraimoment: 18 - 22 Nm
Duwstang omklappen in transportstand. ( 9.3)
Kabels vastmaken:
Schade aan het apparaat vermijden!
Kabels nooit knikken en
kabelmoffen nicht beschadigen.
- Alle kabels (3) in de houder van de duwstangconsole (4) leggen. Hiervoor de kabelslicht buigen-niet knikken en zoals afgebeeld in de geleiding (4) invoeren.
BBC-kabel ( = 7mm) als eerste in de geleiding (4)plaatsen.
- Alle kabels (3) in de kabelhouser (5) leggen.
Duwstang omhoog klappen in werkstand. ( 9.3)
RM 655 YS:
Kabel wielaandrijving afstellen. ( 14.11)
8.3 Startkabel vast- en loshaken
RM 650 VE: De verbrandingsmotor
heeft geen startkabel.
Vasthaken:
- Trek de bougiestekker van de verbrandingsmotor.
- RM650T, RM650V, RM655V: Du de motorstopbeugel (1) maar de duwstang en houd deze vast.
- Trek de startkabel (2) langzaam UIT en haak deze vast in de kabelhouser (3).
- Laat de startkabel (2) en de motorstopbeugel (1) langzaam los.
- Sluit de bougiestekker aan.
Loshaken:
- Trek de bougiestekker van de verbrandingsmotor.
- RM650T, RM650V, RM655V: Du de motorstopbeugel (1) maar de duwstang en houd deze vast.
- Trek de startkabel (2) langzaam uit en haak deze bij de kabelhouser (3) los.
Leid de startkabel (2) langzaam terug en LAST de motorstopbeugel (1) los. - Sluit de bougiestekker aan.
8.4 Grasopvangbox monteren
- Bovenste gedeelte van de grasopvangbox (C) aan onderste gedeelte van de grasopvangbox (B) bevestigen.
- Bouten (D) van binnen door de betreffende openings drukken.
- Bovenste gedeelte van de grasopvangbox door lichte druk in het onderste gedeelte van de grasopvangbox lately vastklikken.
- Grasopvangbox vasthaken. ( 9.7)
8.5 Mulchhulpstuk wegemen en plaatsen
RM650T，RM650V，RM650VRM650VS，RM655V，RM655VS,
De grasmaier is standard voorzien van een mulchhulpstuk. Bij de aflevering is dit mulchhulpstuk in het uitwerpkanaal gemonteerd.
Schade aan het apparatus vermijden!
Gedemonteerd mulchhulpstuk.altijd op een veiligeplaats opbergen en nooit oneigenlijk gebruiken (bijvoorbeeld als wig).
Mulchhulpstuk alleen samen met het standardmdes gebruiken.
Mulchhulpstuk wegemen:
- Uitwerpklep openen en vasthouden.
Borglip (1) omhoog trekken en mulchhulpstuk (I) schuin maar boven uit het uitwerpkanaal trekken. - Uitwerpklep sluiten of zo nods grasopvangbox vasthaken.
Mulchhulpstuk plaatsen:
-
Uitwerpklep openen en vasthonden en zo nodig grasopvangbox loshaken. ( 9.7)
-
Mulchhulpstuk (I) zoals afgebeeld van boven in het uitwerpkanaal plaatsen, in horizontale stand draaien, omlaag drukken en met beiden klemnokken (2) hoorbaar in de behuizing lately vastklikken.
- Uitwerpklep sluiten.
8.6 Brandstof en motorolie
Schade aan het apparaat vermijden!
Vul voor de eerste start motorolie bij. Voor het vullen met motorolie en tanken een aangepast vulhulpstuk (bijv. trechter) gebruiken.
Motorolie:
Gegevens over de te gebruiken motorolie en de vulhoeveelheid olie vindt u in de gebruiksaanwijzing van de verbrandingsmotor.
Controleer de inhoud regelmatig (zie gebruiksaanwijzing verbrandingsmotor). Zorg ervoor dat de olie Niet onder of boven het juiste peil komt te staan.
Olietankdop voor het in gebruik nemen van de verbrandingsmotor goed vastschroeven.
Brandstof:
Advies:
Verse merkbrandstoffen, Loodvrije benzine.
Gegevens over de brandstofkwaliteit (octaangetal) vindt u in de gebruiksaanwijzing van de verbrandingsmotor.
9. Bedieningselementen
9.1 Algemeen
Kans op letsel!
Neem de
veiligheidswaarschuwingen in het hoofdstuk 'Voor uweiligheid' in acht. ( 5.)
- Zet het apparaat voor alle beschreiben werkzaamheden op een vlakke en stevige ondergrond.
9.2 Verstelbare onderdelen op de duwstang
1 Motorstopbeugel
(RM 650 T, RM 650 V, RM 650 VE, RM 655 V)
1 Messenstopbeugel
2 Beugel welaandrijving
3 Hendel gasregeling
4 Hendel rijsnelheid
(RM 650 V, RM 650 VS, RM 650 VE, RM 655 V, RM 655 VS, RM 655 YS)
5 Hendel messenkoppeling
Bovenstuk duwstang bij het bedieren van de vergrendelingshendel met é hand op het hoogste punt vasthouden.
Nooit vingers:tussen de duwstang en de console (boven en onder de vergrendelingshendel) steken.
Transportstand (voort het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan):
- Startkabel uit de kabelhouser nemen.
(⇒ 8.3) - Bovenstuk duwstang (2) met een hand op het hoogste punt vasthouden en iets optillen (ontlasten).
- Vergrendelingshendel (1) omlaag drukken en vasthouden.
Duwstang (2) maar voren omklappen.
Werkstand:
- Duwstang (2) maar darüber omklappen en erop letten dat de duwstang volledig vastklikt.
- Startkabel in de kabelhouser inhaken.
(⇒ 8.3)
Hoogetverstelling:
De duwstang kan in 3 hoogten worden vastgezet:
- Bovenstuk duwstang (2) met een hand op het hoogste punt vasthouden en iets optillen (ontlasten).
- Vergrendelingshendel (1) omlaag drukken en vasthouden.
Duwstang (2) in de gewenste positie zetten.
- Vergrendelingshendel (1) loses en erop letten dat de duwstang waar volledig vastklikt.
9.4 Centrale
snijhoogteverstelling
RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS:
Er kunden 7 snijhoogtes worden ingesteld.
Stand 1:25 mm
Stand 7:85 mm
RM 655 RS:
Er kunden 6 snijhoogtes worden ingesteld.
Stand 1:20 mm
Stand 6:80 mm
- Vergrendelingshendel (1) maar boven trekken en vasthouden om het klikmechanisme te ontgrendelen. Gewenste snijhoogte instellen door het apparatusat omhoog of omlaag te bewegen.
- De snijhoogte kan aan de aanduiding van de snijhoogte (2) worden afgelezen.
- Vergrendelingshendel (1) weir loslaten en hoogteverstelling latent vastklikken.
9.5 Accu en oplaadapparaat (RM 650 VE)
De grasmaier RM 650 VE is voorzien van een elektrische startmotor. Als startaccu is een lithium-ionaccu ingebouwd. Het gebruik van de accu en
het oplaadapparaat worden beschreiben in de meegeleverde gebruiksaanwijzing van de verbrandingsmotor.
De accu mag alleen met het meegeleverde oplaadapparaat worden opgeladen; tijdens het werken met de grasmaaier worden de accu Niet bijgeladen. Druk ter controle van de laadtoestand op de toets (1) op de accu.
Eerste inbedrijfstelling:
- Open de beschermkap (2) op de accu.
- Sluit het oplaadapparaat (K) aan op het elektriciteitsnet en laad de accu (J) volledig op.
Accu wegemen enplaatsen:
- Druk op de ontgrendeling (3) en neem de accu (J) opzij maar bovenuit de verbrandingsmotor enplaats deze waar in omgekeerde richting.
9.6 Inhoudsindicatie
De door het mes gecreerde luchtstroom tilt de
inhoudsindicatie (1) omhoog. Als de grasopvangbox is gezuld, stopt de luchtstroom. Als de luchtstroom te gering is, zakt de inhoudsindicatie (1) maar derusttoestand terug. Dit is een indicatie dat de grasopvangbox要去 worden geledigd.
Van een onbeperkte werkung van de inhoudsindicatie is alleen bij een optimale luchtstroom sprake. Invloeden van buitenaf, zoals vochtig, dicht of hoog gras, lage snijtanden, vuil en dergelijkke kennene de luchtstroom en de werking van de inhoudsindicatie negatief beinvloeden.
ADe grasopvangbox wordt gemuld
BDe grasopvangbox is gemuld
- Ledig de volle grasopvangbox ( 13.10)
9.7 Grasopvangbox vast-en loshaken
Voor het vasthaken van de grasopvangbox het mulchhulpstuk verwijden. ( 8.5)
Vasthaken:
- Uitwerpklep (1) openen en vasthouden.
- Grasopvangbox (2) aan de opnamen (3) vasthaken.
- Uitwerpklep (1) weer sluiten.
Loshaken:
- Uitwerpklep (1) openen en vasthouden.
- Grasopvangbox (2) optillen,uit de opnamen (3) loshaken en verwijdersen.
- Uitwerpklep (1) weir met de hand sluiten.
10. Veiligheidsvoorzieningen
Voor een veilige bediening en ter voorkoming van onjuist gebruik is het apparaat van verschillende veiligheidsvoorzieningen voorzien.
Kans op letsel!
Bij een eventuele defect aan een van de veiligheidsvoorzieningen mag het apparaat Niet in bedrivf worden genomen. Neem contact op met een vakhandelaar. STIHL beveelt de STIHL vakhandelaar aan.
10.1 Veiligheidsvoorzieingen
De grasmaaier is met veiligheidsvoorzieningen uitgerust om een onopzettelijk contact met de maaimessen en het uitgeworpen maigoed te voorkomen.
Hiertoe behoren de behuizing, de uitwerpklep, de grasopvangbox en de correct gemonteerde duwstang.
10.2 Motorstopbeugel
De modellen RM 650 T, RM 650 V, RM 650 VE, RM 655 Vন
uitgerust met een motorstopvoorziening.
Tijdens het gebruik worden na het loslaten van de motorstopbeugel (1) de
verbrandingsmotor uitgeschakeld.
De verbrandingsmotor en de maaimessen komen binnen 3 seconden tot stilstand.
Kans op letsel!
Als de uitlooptijd van de messen langer is, mag u het apparaat Niet verder gebruiken en moet u het maar de vakhandelaar brengen.
Meten van de naloootijd
Na het starten van de verbrandingsmotor draaien de messen en is er windgeruis te horen. De uitlooptijd duurt even lang als het windgeruis na het uitschakelen van de verbrandingsmotor. Dit kan met een stopwatch worden gemeten.
11. Messenremkoppeling (BBC)
De modellen RM 650 VS, RM 655 RS, RM 655 VS,
RM 655 YS waaruitgerust met een messenremkoppeling (BBC).
Kans op letsel!
Controleer de werking van de messenremkoppeling voor elke inbedrijfstelling. ( 13.1)
Overbrug om veiligheidsredenen nooit de hendel door.Deze bijvoorbeeld aan de duwstang vast tebinden.
Bediening met twee handen:
het maaimes kan bij draaiende verbrandingsmotor alleen als volgt worden aangekoppeld:
Bedien de messenstopbeugel (1) met een hand en houd deze ingedrukt; trek de hefboom van de messenkoppeling (5) met de andere hand maar boven en LAST. 13.6
Geintegreerde messenuitlooprem:
na het losaten van de messenstopbeugel (of na het losaten van de duwstang) worden het maaimes afgekoppeld en binnen maximaal 3 seconden tot stilstand gebracht, verwijl de verbrandingsmotor verder blijft lopen. ( 13.7)
12. Aanwijzingen voor werken
Een fraai en vol gazon ontstaat,
- wanneer met lage snelheid gemaaid wordt.
- wonneer het gazon vaak gemaaid en kort gezhonden wordt.
-
wonneer bij warm en droog waar het gazon Niet te kort gemaaid worden, omdat het anders verbrandt door dezon en leijk worden.
-
wonneer met scherpe maaimessen gewerkt worden -DMAOM de maaimessen regelmatig lately slijpen dealer).
- wonneer de snijrichting regelmatig worden gewisseld.
12.1 Werkgebied van de gebruiker
Bij het starten en bij draaiende verbrandingsmotor要去 de gebruiker zich om veiligheidsredenen altijd in het werkgebied bevinden achefter de duwstang. Neem steeds de door de duwstang bepaalde veiligheidsafstand inRCT
- De grasmaaier maguitsluitend door een persono bediend worden, derden要去en zich buiten deGeVarenzone bevinden. ( 5.)
12.2 Grasmaiaers met gazonwals
Het model RM 655 RS is uitergerust met een tweedelige aandrijfwals aan de achteras.
Hierdoor kan heel precies langs een rand van het gazon of om planten heen worden gemaad. Bovendien wordt het gras in de rijrichting gladgestreken, waardoor een typisch streeppatroon in het gazon ontstaat.
12.3 Gebruiksmogelijkheden
De grasmaaier is uitergerust met een multimes en kan als mulchmaier of als achechteruitwerpmaaier of grasverzamelaar worden gebrukt.
- Plaats het mulchhulpstuk om het apparaat als mulchmaaiert te gebruiken. ( 8.5)
- Verwijder het mulchhulpstuk uit het apparaat om het apparaat als achechteruitwerpmaaier of als grasverzamelaar (met grasopvangbox) te gebruiken. ( 8.5)
12.4 Hoe u moet mulchen?
Mulchen is alleen möglichk met de modellen RM 650 T, RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS.
Voor het mulchen moet een snijhoogte 4 tot 7 worden gekozen, waar dat deze instelling van de snijhoogte de Beste is voor het hakselen van het gras.
Bij eentage lagesnijhoogte kan de behuizing van de maaier verstoet raken enervolgens het maaimes blokkeren.
De werksnelheid en snijhoogte moeten bij het mulchen zodenig worden gekozen, dat het maaimes het te maaien gras optimaal kan Klein hakken en er een goed maairesultaat worden bereikt.
Bij hoog gras moet er meertere malen en op hogere snijhoogtes worden gewerkt.
Bij te hoop gras en vochtig gras mag nicht worden gemulucht.
13. Apparaat in gebruik nemen
13.1 Messenremkoppeling controlleren
Voordat u begint te werken moet de functie messenremkoppeling driemaal worden getest:
- koppel het maaimes bij draaiende verbrandingsmotor aan. ( 13.6) Het draaiende maaimes herkent u aan een duidelijk hoortaar windgeruis.
Koppel het maaimes los (laat de duwstang los). ( 13.7) De messenremkoppeling ontkoppelt het mes van de aandrijving van de verbrandingsmotor en remt het mes af. Het windgeruis valt eveneens weg en duurt maximaal 3 seconden. Bij een stilstaand mes mag er geen windgeruiseer hoorbaar zich. De afremtijd van de messen kan met een stopwatch worden gemeten.
Kans op letsel!
Als de messenremkoppeling nicht werkt zoals beschreiben (bijvoorbeeld een langere remtijd dan 3 seconden of u hoog nog steeds windgeruis bij losgekoppeld mes), mag het apparaat Niet in werkung worden gesteld.
Schakel in dit geval de verbrandingsmotor uit, trek de bougiestekker los en laad de noodzakelijkre reparaties door eenvakman uittvoeren. STIHL beveelt hiervoor de STIHL vakhandelaar aan.
13.2 Verbrandingsmotor starten (RM 650 T, RM 650 V, RM 655 V)
Voorkom schade aan het apparaat!
Start de verbrandingsmotor Niet in hoog gras. Kies bij moeilijk starten een hogere instelling snijhoogte.
Na het opstarten werkdt de verbrandingsmotor dankzij de vaste aandrijfsnelheid steeds met optimaal toerental.
- Controller het olie- en brandstofpeil.
(⇒ 8.6)
Druk de motorstopbeugel (1) maar de duwstang en houd deze vast. - Trek de startkabel (2) langzaam uit tot de compressieweerstand. Trek aansluitend krachtig en snel door tot de volledige armlengte. Laat de startkabel (2) waar langzaam teruggaan, opdat deze weer correct worden opgerold.
- Voer deze actie opnieuw uit tot de verbrandingsmotor aanslaat.
13.3 Verbrandingsmotor starten (RM 650 VE)
Voorkom schade aan het apparaat!
Start de verbrandingsmotor Niet in hoog gras. Kies bij moeilijk starten een hogere instelling snijhoogte.
Na het opstarten werkdt de verbrandingsmotor dankzij de vaste aandrijfsnelheid steeds met optimaal toerental.
-
Controller het olie- en brandstofpeil.
(⇒ 8.6)
Accu controlleren: controller de laadtoestand en laad accu zo nodig op. ( 9.5)
1Plaats de accu (3).
Druk de motorstopbeugel (1) waar de duwstang en houd deze vast. -
Druk de startknop (4) in - maximaal 3 tot 5 seconden en LAST deze weeer los. Als de verbrandingsmotor Niet start, last u 10 seconden pauze in voor de volgende startuping. Vermijd opnieuw starten bij een draaiende verbrandingsmotor.
13.4 Verbrandingsmotor uitschaken (RM 650 T,
RM650V，RM650VE，RM655V)
- Laat de motorstopbeugel (1) los om de verbrandingsmotor uit te schakelen. De verbrandingsmotor en het maaimes komen na een korte uitlooptijd tot stilstand.
- RM 650 VE: Als het apparaat zichter toezicht is, verwijdert u de accu en bewaart u deze gescheden van het apparaat en beveiligd gegen gebruik door onbevoegden (bijvoorbeeld door kinderen).
13.5 Verbrandingsmotor starten (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
- Olie-en brandstofpeil controleren.
(⇒ 8.6) - RM 650 VS, RM 655 RS, RM 655 VS:
1Hendel gasregeling (1) in stand I zetten.
RM 655 YS:
Bij een koude
verbrandingsmotor de hendel van de gasregeling (1) in stand Choke zetten.
Bij een warmer
verbrandingsmotor of bij warm.
weer de hendel van de
gasregeling (1) in stand I zetter
- 2 Startkabel (2) langzaam tot aan de compressorweerstand uittrekken en de kabelervoigens krachtig tot armlente doortrekken.
De kabel langzaam terug lately gaan, zodat deze correct door de startmotor kan worden opgerold. - Het starten herhalen totdat de verbrandingsmotor loopt.
RM 655 YS:
Hendel gasregeling (1) in stand I zetten.
13.6 Maaimes aankoppelen (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
Voorkom schade aan het apparaat!
Koppel het maimes nicht in hoop gras en alleen bij maximaal toerental van de verbrandingsmotor aan.
Koppel algijd snel aan om onnodig slijten van de messenkoppeling te voorkomen.
-
Trek de messenstopbeugel (1) maar de duwstang en houd deutsche vast. Hierdoor worden de hefboom van de messenkoppeling (2) ontgrendeld.
-
Trek voor het aankoppelen van het maaimes de hefboom van de messenkoppeling (2) snel tot aan de aanslagrecht in de richting van de duwstang maarachten. Deze klikt bij de aanslag in de aangekoppelde stand vast en kan worden losgelaten.
13.7 Maaimes loskoppelen (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
- Laat de messenstopbeugel (1) los om het maimes los te koppelen. De hefboom van de messenkoppeling (2) worden ontgrendeld en gaat maar deuitgangsstand terug. Het maimes worden losgekoppeld en afgeremd, de verbrandingsmotor blijdt draaien.
13.8 Verbrandingsmotor uitschakelen (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
-
Maaimes voor het uitschakelen van de verbrandingsmotor altijd loskoppelen. (13.7)
-
Om de verbrandingsmotor uitt eschakelen de hendel van de gasregeling (1) in de stand 0 zetten.
13.9 Wielaandrijving
De grasmaier is voorzien van中断 wielaandrijving.
RM 650 T:
Een vaste aandrijfsnelheid vooruit
3,5 km/u
RM 655 RS:
Een vaste aandrijsnelheid vooruit
4,2 km/u
RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS, RM 655 YS: Onderweg met de hendel rijnselheid traploos instelbare aandrijfsnelheid vooruit
RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS: 2, 6 km / u - 4, 6 km / u
RM 655 YS: 0,5km / u - 6,3km / u
Wielandrijving inschakelen:
- Verbrandingsmotor starten. ( 13.2) , ( 13.5)
- Beugel wieaandrijving (1) maar de duwstang trekken en houden. De wieaandrijving worden ingeschakeld en de grasmaaier zet zich vooruit in beweging.
Schade aan het apparaat vermijden!
Beugel wielaandrijving steeds volledig (tot aan de aanslag) indrukken om gevolgschade aan de transmissie te vermijden.
Aandrijfsnelheid instellen:
RM 650 V, RM 650 VE, RM 650 VS, RM 655 V, RM 655 VS: Schade aan de variotransmissie vermijden! Hendel rijnselheid (2) alleen bij draaiende verbrandingsmotor bedieren.
Rijsnelheid verhogen: hendel rijnselheid (2)ijdens het rijden maar voor drukken.
Rijnselheid verlagen: hendel rijnselheid (2)ijdens het rijden maar anschter trekken.
Wielandrijying uitschakelen:
beugel wielaandrijving (1) loslaten. De wielaandrijving wordenuitgeschakeld en de grasmaaier blijft staan. De verbrandingsmotor draait verdter.
13.10 Grasopvangbox ledigen
Kans op letsel!
Verbrandingsmotor vór het
loshaken van de grasopvangbox
uitschakelen of maaimes
loskoppelen en tot stilstand lately
komen.
Een volle grasopvangbox kan wel tot 20kg zwaar zich.
- Grasopvangbox loshaken. ( 9.7)
- Grasopvangbox aan de sluitlip (1) openen. Bovenste gedeelte van de grasopvangbox (2) maar boven openklappen en houden. Grasopvangbox maar acheer omklappen en maaigoed ledigen. De grasopvangbox kan met de handgrepen (3, 4) aan het bovenste en onderste gedeelte van de grasopvangbox goed worden vastgehonden en comfortabel worden geledigd.
- Grasopvangbox sluiten.
- Grasopvangbox vasthaken. ( 9.7)
14. Onderhoud
14.1 Algemeen
Kans op letsel!
Neem de
veiligheidswaarschuwingen in het hoofdstuk 'Voor uweiligkeit' in acht. ( 5.)
Jaarliks onderhoud door devakhandelaar:
De grasmaier moet elk Jaar door een vakhandelaar worden geinspecteerd. STIHL beveelt hiervoor de STIHL vakhandelaar aan.
14.2 Apparaat reinigen
Onderhoudsinterval: na elk gebruik
Door het apparaat met zorg te behandelen, beschermt u het gegen beschadigingen en verlangt u de levensduur.
Kans op letsel!
Verbrandingsmotor uitschakelen, bougiestekker lostrekken, accu verwijderen (bij RM 650 VE) en apparaat lately afkoelen.
Alvorens het apparaat in de reinigingsstand teplaatsen, dient u de brandstoftank te ledigen (leegrijden).
Apparaat staat alleen met geopende uitwerpklep veilig in de reinigingspositie.
Reinigingspositie:
- RM 650 T, RM 650 V, RM 650 VS, RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS: Startkabel uit de kabelhouser nemen. ( 8.3)
- Zonodig het mulchhulpstuk verwijderen ( 8.5) of de grasopvangbox loshaken. ( 9.7)
Ga voor het op+zijn kant zetten rechts naast het apparaat staan. - Zet het bovenstuk van de duwstang in de laagste stand (tot aan de aanslag, de vergrendelingshendel klicht in deze stand Niet vast). ( 9.3)
- Uitwerpklep (2) met de rechterhand openen en vasthouden.
- Console zoals afgebeeld met de linkerhand vastpakken en deuitwerpklep open honden. Tegelijkkertijd vergrendelingshendel (3) met de duimen indrukken en vasthonden.
Apparaat met de rechterhand voor aan de handgreep vastpakken en langzaam maar,achter omhoog kantelen totdat de duwstang zoals afgebeeld op de bodem ligt. - Uitwerpklep (2) en vergrendelingshendel (3) loslaten en de veilige stand van het apparaat controeren.
Aanwijzingen voor het reinigen:
- verwijder vuil met een beperkte hoeveelheid water, met een borstel of met een doek. Richt waterstralen nooit op onderdelen van de verbrandingsmotor, pakkingen en lagers. Indien nodig, special Reinigungsmiddel gebruiken (bijvoorbeeld STIHL speciale reiniger).
Maak aangekoekte grasresten van tevoren met een houten staaf los.
- Altijd het maaimes reinigen, voor het losmaken van verruiling in geen geval op het maaimes kloppen (bijvoorbeeld met een hamer).
- Koelvinnen van de verbrandingsmotor reinigen.
- Grasopvangbox en mulchhulpstuk verwijderen en deze apart van het apparaat met stromend water en een borstel reinigen.
14.3 Messenslijtage controlleren
Onderhoudsinterval: voor elk gebruik
Kans op letsel!
Messen slijten sterk verschillend, afhankelijk van deplaats van gebruik en inzetduur. Als u het apparaat op een zandige ondergrond of dikwijls in droge omstandigheden inzet, is dit zwaarder voor het mes en verslijt het sneller dan gemiddeld. Een versleten mes kan afbreken en zware letsels veroorzaken. De instructies voor het mesonderhoud moeten dus steeds in ache worden genomen.
- Klap de grasmaier omhoog in de reinigingspositie. ( 14.2)
- Messen (1) reinigen.
-
Mesdikte A op minstens 5 punten met een schuifmaat meten. Met name ook bij de mesvleugels is de minimale dikte essentieel.
-
Controller de minimale bredte met een schuifmaat op het smalste punt aller de mesvleugels.
Mesdikte A: >2,0 mm
Minimale breedte 8 :>55 mm
Het mes moet worden verrangen,
- als het beschadigd is (kerven, scheuren),
- als de meetwaarden op eén of\ meerdere punten worden bereikt of\ buiten de toegestane grenzen liggen.
Als op de grasmaier een als accessoire verkrijgbaar mes is gemonteerd, gelden er andere slijtagegrenzen (zie gebruiksaanwijzing van het accessoire).
14.4 Mes uit-en inbouwen
Mesuitbouwen:
Grasmaier omhoog klappen in de reinigingspositie. ( 14.2)
- Het mes (1) vasthouden en de mesbout (2) eruit schroeven.
- Mes (1), mesbout (2) en borgring (3) verwijderen.
Mes inbouwen:
A
Kans op letsel!
Het mes (1) mag alleen zoals
afegebeeld worden gemonteerd. De lippen (4)要去en maar onderen en de sterk gebogen mesvleugels要去en maar boven wijzen.
Het voorgeschreveen
aandraaimoment van de mesbout
precies aanhonden, waar dat een
veilige bevestiging van het
snijgereedschapaarvan afhangt.
Mesbout (2) extra met Loctite 243
borgen.
Borgring (3) bij elke montage van het mes en mesbout (2) bij elke mesvervanging verrangen.
- Montagevlak en mesbus of meshouder reinigen.
Mes (1) met de omhoog gebogen vleugelsaar boven (richting apparaat) op de mesbus of op de meshouder (5) plaatsen. - Nieuwe borgring (3) zoals aufgebeeld plaatsen, mesbout (2) erin schroeven en vastdraaien.
Aandraaimoment:
60-65Nm
14.5 Maimes slijpen
STIHL raadt aan om het maaimes dooreen vakman te laten slijpen. Bij een onjuist geslepen mes (onjuiste slijphoek, onbalans enz.) komt de goede werkinq van het apparaat in het gedrang.
Aanwijzingen voor het slijpen:
Maaiamesdemonteren ( 14.4).
- Koel het maaiemes tijdens het slijpen, bijvoorbeeld met water. Het mes mag nicht blauw worden, waar dat anders de snijresultaten minder worden.
- Slijp het mes geleijkmatig om trillingen door onbalans te voorkomen.
- Slijp onder een hoek van 30^
- Verwijder eventueel na het slijpen bramen op het lemmet met fijnkorrelig schuurpapier.
Houd de slijtagegrenzen aan. ( 14.3)
14.6 Verbrandingsmotor
Onderhoudsinterval:
zie gebruiksaanwijzing verbrandingsmotor.
Algemene aanwijzingen:
Neem de gebruiks- en onderhoudsinstructies in de bijgevoegde gebruiksaanwijzing onder het punt van de verbrandingsmotor in acht.
Voor een lange levensduur is het van belang de olie op peil te houden, regelmatig de olie te verversen alsook het luchtfilter te verrangen.
Voor de aanbevolen oliewissel-intervallen en informatatie over motorolie en de vulhoeveelheid olie verwijzen wij u ook maar het punt van de verbrandingsmotor in de gebruiksaanwijzing.
De koelvinnen moeten alkijd schoon worden gezhonden om een goede koeling van de verbrandingsmotor te garanderen.
14.7 Accu en oplaadapparaat onderhonden
Onderhoudsinterval:
zie gebruiksaanwijzing verbrandingsmotor.
14.8 Wielen en transmissie
De lagers van de wielen zijn onderhoudsvrij.
De transmissie is onderhoudsvrij.
14.9 Gazonwals onderhoden
De aandrijfketting moet regelmatig worden gesmeerd, de kogellagers en de walsen zijn onderhoudsvrij.
Onderhoudsinterval: eenkeerperjaarofindionodig
Voor onderhoudsdoeleinden bout (1, torx 25) losdraaien en afdekking (2) wegemen.
- Aandrijfketting met standard verwiekrijgbaar vet smeren.
14.10 Messenremkoppeling (RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS)
Onderhoudsinterval: jaarliks
De messenremkoppeling (BBC) is aan\ natuurlijke slijtage onderhevig.\ Deze mag uitsluitend door getraind\ personael worden onderhoven. STIHL\ beveelt hiervoor de STIHL vakhandelaar\ aan.
14.11 Kabel welaandrijving afstellen (RM 655 YS)
Onderhoudsinterval: Vór de eerste ingebruikname of indien nodig
Het afstellen van de kabel is nodig:
- voordat het apparaat de eerste keer in gebruik worden genomen;
- wonneer de maximale rijnselheid nicht worden bereikt;
- wonneer de wielaandrijving permanent ingeschakeld is. Dit betekent dat de grasmaaier zich ongewild in beweging het bij het uittrekken van de startkabel, hoewel de beugel van de wielaandrijving nicht geactiveerd is.
Kabel afstellen
Hendel rijnsnelheid (1) helemaal.
haar achteren trekken.
- Moeren (2, 3) losdraaien om de kabel (4) te ontspannen.
- Verbrandingsmotor starten. (⇒ 13.5)
Beugel wielaandrijvingaar de duwstang trekken en vasthouden. ( 13.9)
Kabel (4) met moer (3) spannen tot de wielaandrijving worden ingeschakeld. Beugel wielaandrijving daarna loslaten, verbrandingsmotor uitschakelen en moer (2) vastdraaien.
- Controle: Als de beugel voor de wielaandrijving Niet worden bediend, is de kabellicht gespannen en kan het apparaat worden teruggetrokken; de wielen blokkeren hierbij Niet.
14.12 Stootstrips op slijtage controlleren
Onderhoudsinterval: jaarlijks
- Klap de grasmaier omhoog in de reinigingspositie. ( 14.2)
- Meet de dikte van de linker-en rechterstootstrip.
RM650T，RM650V，RM650VE RM650VS:
A>8mm
Laat de behuizing door een vakhandelaar verwangen als de meetwaarde ergens worden onderschreden. STIHL bevelt hiervoorde STIHL vakhandelaar aan.
De stootstrips要去en worden verrangen als deze aan de onderkant van het apparaat tot de limietwaarde zijn versleten of als ze de behuizing Nieteer volledig beschermen.
14.13 Opslag en stilleggen (winterpauze)
Apparaat in een droge, afgesloten, stofvrijne ruimte opslaan. Bewaar het apparaat.altijd buiten het bereik van kinderen.
Eventuele storingen voor het opslagen corrigeren. Het apparaat要去 steeds gebruikklaarহn.
Brandstofuit de brandstoffank aftappen en carburateur ledigen voor de opslag (bijv. door leegrijden).
Neem bij een langere stilstand van het apparaat (winterpauze) bijkomend de volgende punten in ache:
Maak alle onderdelen aan de buitenkant van het apparaat zorgvuldig schoon.
- Smeer alle bewegende delen goed in met olie of vet.
- Schroef de bougie eruit (zie gebruiksaanwijzing verbrandingsmotor) en giet ca. 3cm^3 motorolie in de bougieboring in de verbrandingsmotor. Laat de verbrandingsmotor een paar keer zonder bougie doordraaien (aan de startkabel trekken).
Brandgevaar!
Houd de bougiestekker wegens ontstekingsgevaar uit de buurt van het bougiegat.
- Bougie terug inschroeven (zie gebruiksaanwijzing verbrandingsmotor).
- Ververs de olie (zie gebruiksaanwijzing verbrandingsmotor).
RM 650 VE:
Accu verwijderen en gescheiden van het apparaat buiten het bereik van onbevoegde personen in een droge, stof- en vorstvrijne ruimte opslaan.
Accu voor het begin van het seizoen volledig opladen. ( 9.5)
15. Transport
15.1 Transport
Kans op letsel!
Lees voor het transport het hoofdstuk "Voor uw veiligheid" en volg de instructies op. ( 5.)
Draag bij transport steeds
geschikte beschemmkleding
(veiligheidsschoenen,
werkhandsschoenen).
Trek voor het optillen of
transporteren steeds de
bougiestekker los. Uit
veiligheidsoverwegingen raadt
STIHL aan om het apparaat alleen
met hulp van een tweede persoon
op te tillen of te dragen.
Kijk voor het optillen in het
hoofdstuk "Technische geevens"
eerst hoeveel het apparaat weegt.
Apparaat dragen:
Apparaat uitsluitend aan de handgreep (1) en aan de duwstang (2) optillen. Houd algijd voldoende afstand tot het maaimes, met name wat betreft de voeten en benen.
Apparaat vastsjorren:
Apparaat met geschikte bevestigingsmaterialen op het laadoppervlak vastzetten en uitsluitend op de 4 wielen staande transporteren.
Maak de kabels of gordels aan de duwstangconsole (3) of aan de behuizing (4) vast.
Grasafval hooriet in de vuilnisbak, maar moet worden gecomposteerd.
De verpakkingen, het apparatus
en de accessoires zichn van recyclebaar materiaal gefabricieerd en moeten overeenkomstig worden verwerkt.
Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u het hergebruik van waardevolle stoffen. Daarom要去 het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwerkt. Raadpleeg bij het afvoeren de informatatie in het hoofdstuk "Afvoeren". ( 5.10)
Neem contact op met het recyclingcenter of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten.
Voer afvalproducten als accu's altijd op de juiste wijze af. Neem deplaatselijke voorschriften in acht. Bied de accu Niet via het huisvuil aan, maar lever deze bij
de vakhandelaar of het afvalpunt voor gevaarlijke stoffen in.
Accu verwijderen ( 9.5) en gescheden van de grasmaaier afvoeren.
17. Slijtage minimisieren en schade voorkomen
Belangrijke aanwijzingen voor het onderhoud van de productgroep
Grasmaiers met benzinemotor (STIHL RM)
De firma STIHL aanvaardt in geen geval aansprakelijkheid voor materielle schade en persoonlijk letsel die het gevolg zich van het Niet in ache nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die optreden door gebruik van Niet togetestane aanbouw- of verwangingsonderdelen.
Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw STIHL apparatus te vermijden:
1. Slijtageonderdelen
Sommige onderdelen van het STIHL apparaat zich ook bij gebruik volgens de voorschriften aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.
Dit omvat onder andere:
- maaimes
-grasopvangbox
-V-riem
-aandrijfketting (RM 655 RS) - stootstrippen (RM 655 RS, RM 655 V, RM 655 VS, RM 655 YS)
- accu (RM 650 VE)
2. Inachtneming van de voorschriften in\ deze gebruiksaanwijzing
Het STIHL apparatus moet zo zorgvuldig möglich worden gebruikt, onderhodenen opgeslagen, Zoals omschreiben in deze gebruiksaanwijzing. Voor alle beschadigingen die door het nicht in acht nemen van veiligheids-, bedienings- en onderhoudsaanwijzingen wordenveroorzaakt, is de gebruiker zich verantwoordelijk.
Dit geldtmetnamevoor:
- Niet door STIHL goedgekeurde wijzigingen aan het product.
- het gebruik van Niet door STIHL goedgekeurde gebruiksstoffen (smeermiddelen, benzine en motorolie, die gegevens van de fabrikant van de verbrandingsmotor).
- Het gebruik van gereedschappen of accessoires die nicht voor het apparaat zichn goedgekeurd, Niet geschikt zichn of van een minder goede kwaliteit zichn.
- Niet reglementair gebruik van het product.
- gebruik van het product bij sport- of wedstrijdevenementen.
- gevolgschade door een product met defecte onderdelen verder te gebruiken.
3. Onderhoudswerkzamheden
Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden uitgevoerd.
Voor zover deze
onderhoudswerkzaamheden nicht door de gebruiker zich kuren worden uitgevoerd, moeten deze aan een vakhandelaar worden overgelaten.
STIHL raadt aan
onderhoudswerkzaamheden en reparationsuitsluitend bij de STIHL vakhandelaar telaten uitvoeren.
STIHL vakhandelaren volgen regelmatifcursussen en krijgen voortdurendtechnische informatatie ter beschikkinggesteld.
Als deze werkzaamheden nicht worden uitgevoerd, kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.
Hiertoe behoren onder andere:
corrosie en andere gevolgschade door ondeskundige opslag.
- beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen.
- beschadigingen door nichtijdig of ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds-of reparatiewerkzaamheden die nicht in werkplaatsen van vakhandelaars zich uitgevoerd.
18. Standaard
reserveonderdelen
Maaimes voor RM 650 T, RM 650 V, RM 650 VE, RM 650 VS: 6364 702 0100
Maimes voor RM655V, RM655VS
RM 655 YS:
6374 702 0100
Maimes voor RM 655 RS: 6374 702 0110
Mesbout voor RM 650 T, RM 650 V, RM 650 VE, RM 655 V: 9008 319 9075
Mesbout voor RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: 9008 348 2440
Borgring: 00007026600
i De mesbout en de borgring moeten bij de verwanging van een mes of bij een mesmontage worden verwangen. Vervangingsonderdelen zich bij de STIHL vakhandelaar verkrijgbaar.
19. Conformiteitsverklaring
19.1 EU-conformiteitsverklaring Grasmaier STIHLM650.0 T/V/VS, RM 650.1 VE, RM 655.0 V/YS, RM 655.1 RS/ VS
verklaart op eigengverantwoordelijkheid dat
- Type: Grasmaaier
-Merk:STIHL - Type: RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS, RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS
-
Snijbreechte RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS: 48 cm
-Snijbreedte RM 655.1 RS, RM 655.0 V, RM 655.1 VS, RM 655.0 YS: 53 cm -
Serienummer:
RM 650.0 T, RM 650.0 V, RM 650.1 VE, RM 650.0 VS: 6364 RM 655.1 RS, RM 655.0 V, RM 655. VS, RM 655.0 YS: 6374
voldoet aan de betreffende bepalingen van de richtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU en 2011/65/EU en overeenkomstig de op de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduedd: EN ISO 5395-1, EN ISO 5395-2 en EN 14982.
Bevoegde instantie:
TÜV Rheinland LGA Products GmbH
Tillystraße 2, 90431 Nürnberg, DE
Voor het bepalen van het gemeten en gewaarborgde geluidsniveau is gehandel volgens richtlijn 2000/14/EC, bijlage VIII.
RM 650.0 T, RM 650.0 V, RM 650.0 VS
- Gemeten geluidsniveau: 95.3 dB(A)
- Gegarandeerd geluidsniveau: 96 dB(A)
RM 650.1 VE
Gemeten geluidsniveau: 95,3 dB(A)
- Gegarandeerd geluidsniveau: 96 dB(A)
RM 655.0 V
- Gemeten geluidsniveau: 97,5 dB(A)
- Gegarandeerd geluidsniveau: 98 dB(A)
RM 655.1 RS, RM 655.1 VS
Gemeten geluidsniveau: 97.2 dB(A)
- Gegarandeerd geluidsniveau: 98 dB(A)
RM 655.0 YS
- Gemeten geluidsniveau: 97,4 dB(A)
- Gegarandeerd geluidsniveau: 98 dB(A)
De technische documentatie is bewaard bij STIHL TiroI GmbH.
Het bouwjaar en het machinenummer staan op de grasmaier vermeld.
Langkampfen, 02/06/2021.
STIHL Tirol GmbH
namens
Matthias Fleischer, Hoofd Onderzoek en Ontwikkeling
namens
Sven Zimmermann, Hoofdafdelingschef
Kwaliteit
Snjvoorziening Mesbalk
Toerental mesbalk 2800 omw/min
Snijhoogte 25 - 85 mm
Aandraaimoment
mesbout 60 - 65 Nm
Wiel-0 voor 200 mm
Wiel-0 ache ter 230 mm
Capaciteit
grasopvangbox 701
Length 167 cm
Breedte 52 cm
Hoogte 112 cm
Verbrandingsmotor
| Type | 4-takt-verbrandingsmotör |
| Nominaal vermogen | 2,6 - 2800 |
| bij nominaal toerental | kW - omw/min |
RM 650.0 T:
| Typeaanduiding | Kohler HD775 |
| verbrandingsmotor | |
| Cylinderinhoud | 173 cc |
| Startsystem | Trekkoord |
| Aandrijving mesbalk | permanent |
| Wielaandrijving | 1- |
| achterwiel | traptransmissie |
| Gewicht | 45 kg |
Brandstoftank 1,4 I
Geluidsemissie
Gegarandeerd geluidsniveauu LwAd 96 dB(A)
Onzekerheid KwA 1,1 dB(A)
Geluidsdruk niveau op werkplek LpA 81 dB(A)
Onzekerheid K_ 2 dB(A)
Vibrations hand-arm
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemeten waarde
ahw 3,80 m/sec2
Onzekerheid Khw 1,90 m/sec2
Meting conform EN ISO 5395-2, EN 20643
RM 650.0 V:
Typeaanduiding Kohler HD775
verbrandingsmotor
Cylinderinhoud 173 cc
Startsystem Trekkoord
Aandrijving mesbalk permanent
Wielaandrijving Vario-achterwiel transmissie
Gewicht 46 kg
Brandstoftank 1,4 I
Geluidsemissie
Gegarandeerd geluidsniveauu L_WAd 96 dB(A) Onzekerheid KwA 1,1 dB(A)
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemeten Waarde a_hw 3,80 m/sec2 Onzekerheid K_hw 1,90 m/sec2
Meting conform EN ISO 5395-2, EN 20643
RM 650.1 VE:
Typeaanduiding EVC 300 Everbrandingsmotor
Cylinderinhoud 166 cc
Lithium-ionaccu en
oplaadapparaat
zie gebruiksaan
wijzing van de
verbrandingsmo
tor
Aandrijving mesbalk permanent
Wielaandrijving Vario-achterwiel transmissie
Gegarandeerd geluidsniveau LwAd 96 dB(A) Onzekerheid KwA 1,1 dB(A)
Geluidsdruk niveau op werkplek LpA 82 dB(A) Onzekerheid KpA 2 dB(A)
Vibrations hand-arm
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemeten Waarde a_hw 3,00 m/sec²
Onzekerheid Khw 1,50 m/sec2
Meting conform EN ISO 5395-2, EN 20643
RM 650.0 VS:
Typeaanduiding Kohler HD775 verbrandingsmotor
Cilinderinhoud 173 cc
Startsysteme Tremko
Aandrijving mesbalk BBC
Wielaandrijving Vario-transmissie
achterwiel
Onzekerheid KwA 1,1 dB(A)
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemeten Waarde
a_hw 3,80 m/sec²
Onzekerheid Khw 1.90 m/sec2
Meting conform EN ISO 5395-2, EN 20643
Snjvoorziening Mesbalk
Toerental mesbalk 2800 omw/min
Snijhoogte 25 - 85 mm
Snijhoogte
(RM 655.1 RS) 20 - 80mm
Aandraaimoment
mesbout 60 - 65 Nm
Wiel-0 voor 200 mm
Wals-0 ache ter 90 mm
Capaciteit
grasopvangbox 701
Lenght 171 cm
Breedte 59 cm
Hoopte 112 cm
RM 655.1 RS:
Aandrijving mesbalk BBC
Aandrijving wals 1- trapstransmissie
Gewicht 56 kg
Verbrandingsmotor
Type 4-takt- verbrandingsmo- tor
Fabrikant, type Kohler HD775
Cylinderinhoud 173 cc
Startsystem Trekkoord
Nominal vermogen 2,6-2800
bij nominaltoerental kW - omw./min.
Brandstoftank 1,4 I
Geluidsemissie
Onzekerheid KwA xx dB(A)
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemetenwaarde
a_hw 2,80 m/sec²
Onzekerheid Khw 1,40 m/sec2
Meting conform EN ISO 5395-2,
EN 20643
RM 655.0 V:
Aandrijving mesbalk permanent
Wielaandrijving Vario
achterwiel transmissie
Gewicht 46 kg
Verbrandingsmotor
Type 4-takt-
verbrandingsmotor
Fabrikant, type Kohler HD775
Cylinderinhoud 173 cc
Startsystem Trekkoord
Nominal vermogen 2,6-2800
bij nominaltoerental kW - omw./min.
Brandstoftank 1,4
Geluidsemissie
Onzekerheid KwA 0,9 dB(A)
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemeten waarde
a_hw 3,80 m/sec²
Onzekerheid Khw 1,90 m/sec2
Meting conform EN ISO 5395-2,
EN 20643
RM 655.1 VS:
Aandrijing mesbalk BBC
Wielaandrijving Vario
achterwiel transmissie
Gewicht 50 kg
Verbrandingsmotor
Type 4-takt
verbrandingsmotor
Fabrikant, type Kohler HD775
Cylinderinhoud 173 cc
Startsystem Trekkoord
Nominal vermogen 2,6-2800
bijnominaal toerental kW-omw./min.
Brandstoftank 1,4 I
Geluidsemissie
Onzekerheid KwA xx dB(A)
Meting conform EN ISO 5395-2
Geluidsdrukniveau
opwerkplek LpA 84 dB(A)
Onzekerheid K_pA 2 dB(A)
Vibrations hand-arm
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemeten Waarde
ahw 3.80 m/sec2
Onzekerheid Khw 1,90 m/sec2
Meting conform EN ISO 5395-2,
EN 20643
RM 655.0 YS:
Aandrijving mesbalk BBC
Wielandrijving achterwiel transmissie
Cylinderinhoud 179 cc
Startsystem Trekkoord
Nominal vermogen 2,9 - 2800
bij nominaal toerental kW - omw./min.
Brandstoftank 1,6 I
Geluidsemissie
Onzekerheid KwA 1,0 dB(A)
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemeten Waarde
a_hw 3,00 m/sec2
Onzekerheid Khw 1,50 m/sec2
Meting conform EN ISO 5395-2, EN 20643
Transport van lithium-ionaccu's:
RM 650 VE: De accu valt onder de eisen voor transport van gevaarlijke stoffen. De accu is als UN 3480 (lithium-ionaccu) geclassified en is volgens UNhandboek Tests en criteria deel III, paragraaf 38.3 getest.
De gebruiker kan deze accu's bij transport over de weg zonder verdere voorwaarden maar deplaats van gebruik van het apparatusat vervoeren.
Neem voor het transport per vliegtuig of per schip de landspecifieke voorschriften in acht.
Verdere aanwijzingen voor transport kunt u vinden op http://www.stihl.com/safety-data-sheets
20.1 REACH
REACH duidt op een EG-verordening inzake het registeren, analyseren en toestaan van chemicaliën.
Voor informatatie over het voldoen aan de REACH-verordening (EG) nr. 1907/2006 gaat u waar www.stihl.com/reach
21. Defectopsoring
Neem eventueel contact op met een vakhandelaar. STIHL beveelt de STIHL vakhandelaar aan.
Zie gebruiksaanwijzinq verbrandingsmotor.
Storing:
- RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Kabel gasinstelling losgesprongen of defect (bijvoorbeeld geknikt).
Oplossing:
- RM650T, RM650V, RM655V: motorstopbeugel maar de duwstang duwen en vasthouden. ( 10.2)
- RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Hendel gasinstelling in de choke-of startstand zetten. ( 13.5)
- RM 650 VE: Accu opladen of verrangen. (⇒ 9.5)
- Brandstof bijvullen; brandstoffleideringen reinigen.
Alleen recente merkbrandstof, normale loodvrijne benzine gebruiken; carburator reinigen.
Luchtfilter reinigen.
-Bougiestekker aanbrengen;verbinding tussen ontstekingskabel en stekker controleren. - Bougie reinigen of vervangen; afstand elektroden instellen.
-Behuizing van de grasmaaier reinigen -eerst bougiestekker lostrekken en bij model RM 650 VE ook accu verwijderen. ( 9.5) - RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Kabel gasinstelling vasthaken of cervangen.
Storing:
Slecht starten of verminderen van het vermogen van de verbrandingsmotor
Mogelijkkeoorzaak:
- Behuizing van de grasmaaier verstopt.
-U maait met een te lage snijstand of met een te hoge snelheid - Er zit water in de brandstoffank en carburator; de carburator is verstopt
- Brandstoftank verwild
Luchtfilter vuil
Bougie vol roet
Oplossing:
-Behuizing van de grasmaaier reinigen -eerst bougiestekker lostrekken en bij model RM 650 VE ook accu verwijderen. ( 9.5)
-Snijhoogte aanpassen of de maaisnelheid verkleinen
- Brandstoftank ledigen, brandstoffleiding en carburator reinigen
- Brandstoftank reinigen
Luchtfilter reinigen/ervangen
- Bougie reinigen
Storing:
Verbrandingsmotor wordt zeer heet.
Mogelijkkeoorzaak:
- Te laag oliepeil in de verbrandingsmotor.
-Koelribben zich vuil.
Oplossing:
-Motorolie verversen. ( 8.6)
-Koelribben reinigen. ( 14.2)
Storing:
Geen aandrijving bij het bedieren van de beugel wielaandrijving
Mogelijk oorzaak:
- RM 655 YS: Kabel welaandrijving verkeerd afgesteld.
Trekkabel wieaandrijving defect (bijv. geknikt).
V-riem versleten. - Transmissie defect.
Oplossing:
- RM 655 YS: Afstelling kabel controlleren. (⇒ 14.11)
-Kabel verrangen.
-V-riem verrangen. - Transmissie verrangen.
Storing:
Snelheidsregeling werkt nicht
Mogelijk oorzaak:
Hendel in verkeerde richting gedrukt.
-Kabel losgesprongen of defect (bijv. geknikt).
Oplossing:
Hendel in de juiste richting drukken. ( 13.9)
-Kabel vasthaken ofervangen.
Storing:
Maikanaal verstopt
Mogelijkkeoorzaak:
- Maimes is versleten.
- Maaien van te hoog of te vochtig gras.
-RM650VS, RM655RS, RM655VS RM 655 YS: Toerental van de verbrandingsmotor is te laag.
Oplossing:
- Maaimes verwangen. (⇒ 14.4)
-Snijhoogte en maaisnelheid aan de maaiomstandigheden aanpassen. ( 12.) ( 9.4) - RM650VS, RM655RS, RM655VS RM 655 YS: Hendel gasregeling in startstand schuiven. (⇒ 13.5)
Storing:
Onzuivere snede, gras wordt geel
Mogelijkkeoorzaak:
- Mes is bot of versleten.
- De maaisnelheid is in verhouding tot desnijhoogte te hoog.
-RM650VS, RM655RS, RM655VS RM 655 YS: Toerental van de verbrandingsmotor is te laag.
Oplossing:
-Mes lijpen ofervangen ( 14.3), ( 14.4),
- Maaisnelheid verlagen en/of juiste snijhoogte kiezen (niet werken op laagste snijhoogte). ( 9.4) ( 13.9)
- RM 650 VS, RM 655 RS, RM 655 VS, RM 655 YS: Hendel gasinstelling in de startstand zieten. (⇒ 13.5)
22.1 Leveringsbevestiging
Storing:
Sterke vibraties tijdens gebruik
Mogelijk oorzaak:
- Mesbout los.
- Mes is door verkeerd slijpen of breuk in onbalans.
- Snijegenheid defect.
- Bevestiging van de verbrandingsmotor is los.
Oplossing:
-Mesbout vastdraaien. ( 14.4)
-Mes slijpen (balanceren) of verrangen. ( 14.5),×
-Mes, messenas en mesbevestiging controleren en zo nodsig repareren.
- Bevestigingsbauten van de verbrandingsmotor aandraien.
22.2 Servicebevestigting
Geef deze gebruiksaanwijzing bij 32
onderhoudswerkzaamheden aan
uw STIHL vakhandelaar.
Hij geeft in de voorgedrukte velden aan
welke servicewerkzaamheden er zich
uitgevoerd.
Service uitgevoerd op
Datum volgende servicebeurt
