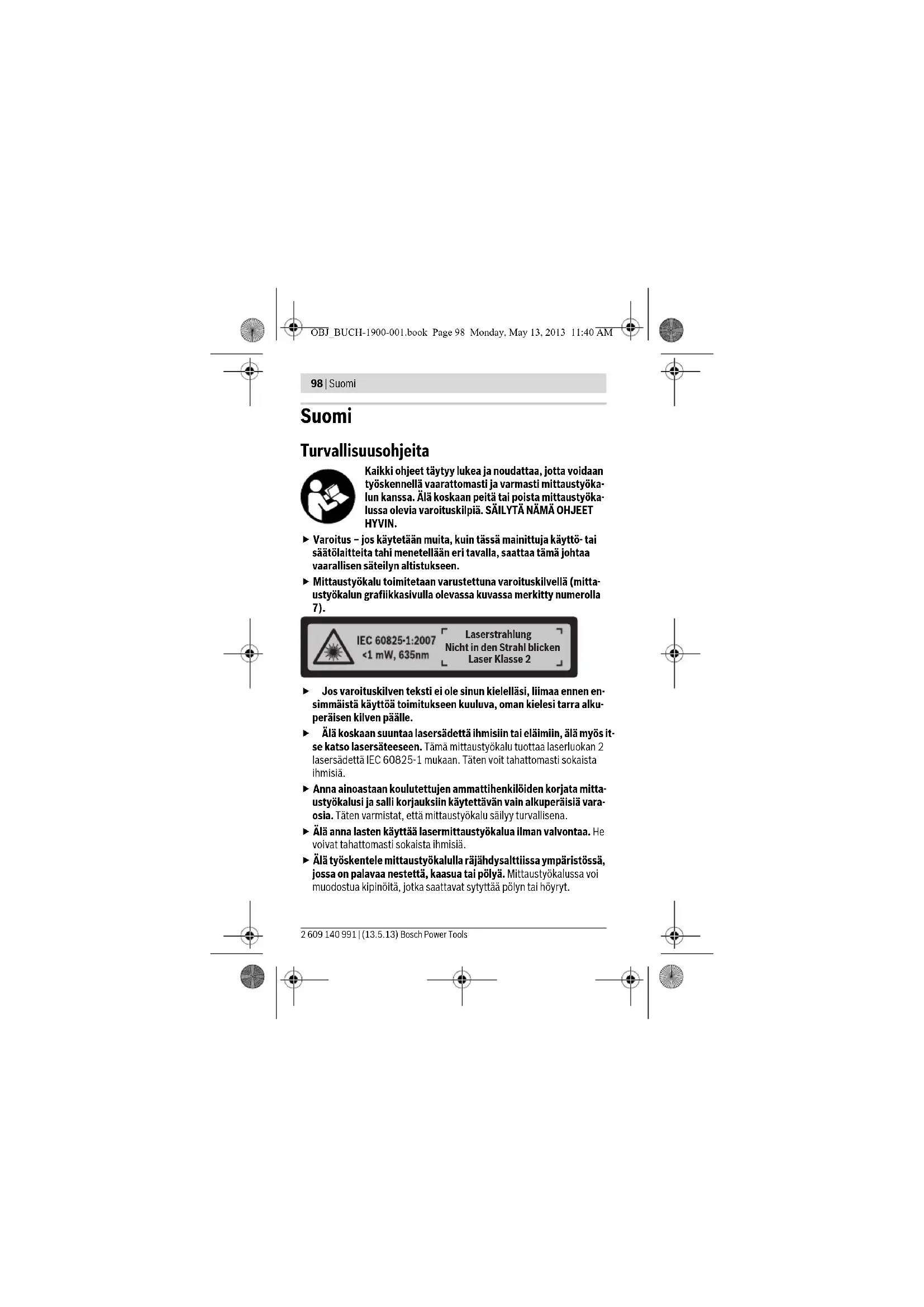

KÄYTTÖOHJE PLR 15 BOSCH

• Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Näyttöelementit a Paristovaroitus b Lämpötilavaroitus c Laser kytketty d Mittaus pidossa e Edellinen mittausarvo f Mittayksikkö g Nykyinen mittausarvo Tekniset tiedot Digitaalinen laseretäisyysmittalaite PLR15 Tuotenumero 3 603 F72 000 Kantama (tyypillinen) 0,15 –15 m

Mittaustarkkuus (tyypillinen) ±3,0mm

Pienin osoitettava yksikkö 1mm OBJ_BUCH-1900-001.book Page 99 Monday, May 13, 2013 11:40 AM100 | Suomi 2 609 140 991 | (13.5.13) Bosch Power Tools Asennus Paristojen asennus/vaihto Mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali-man- gaaniparistoja. Mittausaika – tyypillinen – enintään 0,5 s 4 s Käyttölämpötila – 10 °C ... +40 °C Varastointilämpötila – 20 °C ... +70 °C Ilman suhteellinen kosteus maks. 90 % Laserluokka

Lasertyyppi 635 nm, <1 mW Lasersäteen halkaisija (lämpötilassa 25 °C) 10 m etäisyydellä n. 9mm Paristot 2 x 1,5 V LR03 (AAA) Pariston elinikä mittauskäytössä noin

Paino vastaa EPTA-Procedure 01/2003 0,1 kg Mitat 100 x 36 x 23 mm A) Kantama kasvaa sitä suuremmaksi, mitä paremmin laservalo heijastuu kohteen pin- nalta (hajavalona, ei peilattuna) ja mitä vaaleampi laserpiste on ympäristön kirkkau- teen nähden (sisätilat, hämärä). Epäedullisissa olosuhteissa (esim. erittäin voimakas sisätilavalaistus tai pinta huonosti heijastava) mittausalue voi olla rajoitetumpi. B) Epäedullisissa olosuhteissa (esim. erittäin voimakas sisätilavalaistus, huonosti hei- jastava pinta tai voimakkaasti 25 °C tasosta poikkeava huonelämpötila) enimmäis- poikkeama voi olla ±7 mm 15 m:n matkalla. Edullisissa olosuhteissa vaikutukseksi voidaan laskea ±0,05 mm/m. Tyyppikilvessä oleva sarjanumero 6 mahdollistaa mittaustyökalun yksiselitteisen tun- nistuksen. Digitaalinen laseretäisyysmittalaite PLR15 OBJ_BUCH-1900-001.book Page 100 Monday, May 13, 2013 11:40 AMSuomi | 101 Bosch Power Tools 2 609 140 991 | (13.5.13) Avaa paristokotelon kansi 4 painamalla lukitsinta 5 nuolen suuntaan ja ota paristokotelon kansi pois. Pane paristot kotelon sisään. Huomaa oikea na- paisuus paristokotelon sisäpuolelle merkityn kuvan mukaan. Kun paristosymboli tulee ensimmäisen kerran näyttöön, silloin mitta- uksia voidaan tehdä vielä noin 15 minuutin ajan. Kun paristosymboli vilk- kuu, paristot täytyy vaihtaa, mittaukset eivät ole enää mahdollisia. Vaihda aina kaikki paristot samanaikaisesti. Käytä vain saman valmistajan ja saman kapasiteetin paristoja. Poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan. Paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa va- rastoinnissa. Käyttö Käyttöönotto Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen. Lasersäde saattaa häikäistä muita henkilöitä. Suojaa mittaustyökalu kosteudelta ja suoralta auringonvalolta. Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan ta- saantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötila- vaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen. Älä altista mittaustyökalua koville iskuille tai putoamiselle. Jos mittaustyökalu on altistunut voimakkaalle iskulle, se tulee aina tarkas- taa ennen käytön jatkamista (katso ”Mittaustyökalun tarkastus”, sivu 104). Käynnistys ja pysäytys Mittaustyökalun käynnistämiseksi työnnä käynnistyskytkin 1 taakse. Mittaustyökalun käynnistämisen yhteydessä lasersäde kytkeytyy päälle. Ilmoitus LASER vilkkuu näytössä. Mittaustyökalun sammuttamiseksi työnnä käynnistyskytkin 1 eteen. OBJ_BUCH-1900-001.book Page 101 Monday, May 13, 2013 11:40 AM102 | Suomi 2 609 140 991 | (13.5.13) Bosch Power Tools Mittaustapahtuma Mittaustyökalun käynnistämistä seuraa jatkuva mittaus. Kohdista lasersä- de kohdepinnalle. Nykyinen mittausarvo g ilmoitetaan näytön alarivillä (katso kuva A). Jatkuvan mittauksen aikana mittaustyökalua voidaan lii- kuttaa kohteen suhteen, minkä yhteydessä nykyinen mittausarvo g päivi- tetään noin 0,5 sekunnin välein näytön alarivillä (katso kuva B). Voit esim. siirtyä seinän vierestä halutulle etäisyydelle, nykyinen välimatka voidaan lukea koko ajan näytöltä. Ilmoitus LASER vilkkuu näytössä. Mittauksen lähtötasona toimii mittaustyökalun takareuna. Esimerkiksi seinästä seinään mittausta varten laita mittaustyökalun taka- reuna lähtöseinää vasten. Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myös- kään itse katso lasersäteeseen edes kaukaa. ”HOLD”-toiminto (katso kuva B) Paina ”HOLD”-painiketta 2, kun haluat mitta- ustoimenpiteen pitoon. Lasersäde kytkeytyy pois päältä ja ilmoitus HOLD tulee näyttöön. Nykyinen mittausarvo näkyy edelleen näytön alarivillä, mutta sitä ei enää päivitetä jatkuvas- ti. Paina ”HOLD”-painiketta 2 uudelleen, kun ha- luat kytkeä laserin taas päälle. Ilmoitus LASER vilkkuu näytössä. Ylärivillä näytetään edeltävä mittausarvo. Alarivillä ilmoitetaan jatkuvasti päivitettävä/nykyinen mittausarvo. Paina ”HOLD”-painiketta 2 uudelleen, kun ha- luat mittaustoimenpiteen jälleen pitoon. La- sersäde kytkeytyy pois päältä ja ilmoitus HOLD tulee näyttöön. Ylärivillä näytetään edeltävä mittausarvo. Alarivillä näytetään nykyinen mit- tausarvo, mutta sitä ei enää päivitetä jatkuvas- ti. Jos n. 5 minuutin aikana ei paineta mitään mittalaitteen painiketta, mitta- laite sammuttaa itsensä automaattisesti pariston säästämiseksi. OBJ_BUCH-1900-001.book Page 102 Monday, May 13, 2013 11:40 AMSuomi | 103 Bosch Power Tools 2 609 140 991 | (13.5.13) Jos mittausarvo on pantu pitoon ”HOLD”-toiminnolla, se jää automaatti- sen sammutuksen yhteydessä muistiin. ”HOLD”-painikkeella 2 tehdyn mittaustyökalun uudelleenkäynnistämisen jälkeen edeltävä mittausarvo e ilmoitetaan näytön ylärivillä. Työskentelyohjeita Yleisiä ohjeita Vastaanottolinssi 8 tai lasersäteen ulostuloaukko 9 ei saa olla peitettynä mittauksen aikana. Mittaus tapahtuu lasersäteen keskipisteeseen, myös viistoissa kohdepin- noissa. Mittausalueeseen vaikuttavat tekijät Mittausalue riippuu valaistusolosuhteista ja kohdepinnan heijastusomi- naisuuksista. Mittaustulokseen vaikuttavat tekijät Fysikaalisista vaikutuksista johtuen ei voida sulkea pois mahdollisuutta, että erilaiset pinnat saattavat johtaa mittausvirheisiin. Näihin kuuluvat: – läpinäkyvät pinnat (esim. lasi, vesi), – heijastavat pinnat (esim. kiillotettu metalli, lasi), – huokoiset pinnat (esim. eristysaineet), – muotoillut pinnat (esim. roiskerappaus, luonnonkivi). Samoin voivat erilämpöiset ilmakerrokset tai epäsuoraan vastaanotetut heijasteet vaikuttaa mittausarvoon. Viat – Syyt ja korjaus Syy Korjaus Lämpötilavaroitus (b) vilkkuu, mittausta ei voida suorittaa Mittaustyökalu ei ole sallitussa käyttö- lämpötilassa – 10 °C ... +40 °C. Odota, kunnes mittaustyökalu on saavuttanut käyttölämpötilan Paristovaroitus (a) ilmestyy Paristojännite heikkenee (mittaus on vielä mahdollista) Paristojen vaihto Paristovaroitus (a) vilkkuu, mittausta ei voida suorittaa Paristojännite liian alhainen Paristojen vaihto OBJ_BUCH-1900-001.book Page 103 Monday, May 13, 2013 11:40 AM104 | Suomi 2 609 140 991 | (13.5.13) Bosch Power Tools Mittaustyökalu valvoo moitteetonta toimintaa jokaisen mittauksen yhtey- dessä. Jos se havaitsee vian, kaikki näytön ilmoitukset vilkkuvat. Tässä ta- pauksessa, tai jos vikaa ei saada poistettua yllä mainituilla korjaustoimen- piteillä, lähetä mittaustyökalu valtuutetun kauppiaan välityksellä Bosch- huoltoon. Mittaustyökalun tarkastus Voit tarkastaa mittaustyökalun tarkkuuden seuraavasti: – Valitse noin 3–10 m pituinen pysyvästi muuttumaton mittausmatka, jonka pituuden tunnet tarkasti (esim. huoneen leveys, oviaukko). Mit- taus tulee suorittaa edullisissa olosuhteissa, ts. mittausmatkan tulee olla sisätilassa ja kohdepinnan täytyy olla sileä ja hyvin heijastava. – Mittaa matka 10 kertaa perätysten. Yksittäismittausten poikkeama keskiarvosta saa olla enintään ±3,5 mm koko mittausmatkalla edullisissa olosuhteissa. Kirjaa mittaukset muistiin, jotta voit verrata tarkkuutta myöhempänä ajankohtana. Kaikki näytön ilmoitukset vilkkuvat Mittaustyökalu on rikki. Ota yhteys huoltoon Lasersäteen ulostuloaukko 9 tai vas- taanottolinssi 8 on huuruinen (esim. nopean lämpötilanmuutoksen johdos- ta). Kuivaa lasersäteen ulostuloauk- ko 9 tai vastaanottolinssi 8 peh- meällä kankaalla Ilmoitus ”Err” tulee ”HOLD”-painikkeen painamisen jälkeen näyt- töön Mittaustulos on epäluotettava Kohdepinta ei heijasta yksiselitteisesti (esim. vesi, lasi). Peitä kohdepinta Lasersäteen ulostuloaukko 9 tai vas- taanottolinssi 8 on peitetty. Pidä lasersäteen ulostuloaukko 9 ja vastaanottolinssi 8 vapaana Mittaustulos on epäjohdonmukainen Lasersäteen edessä este Laserpisteen on oltava koko- naan kohdepinnassa. Syy Korjaus OBJ_BUCH-1900-001.book Page 104 Monday, May 13, 2013 11:40 AMSuomi | 105 Bosch Power Tools 2 609 140 991 | (13.5.13) Hoito ja huolto Huolto ja puhdistus Pidä aina mittaustyökalu puhtaana. Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin. Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia. Käsittele erityisesti vastaanottolinssiä 8 samalla huolella kuin silmälasia ja kameraa. Jos mittaustyökalussa huolellisesta valmistuksesta ja koestusmenettelys- tä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-huollon tehtäväk- si. Älä itse avaa mittaustyökalua. Lähetä korjausta tarvitseva mittaustyökalu huoltoon. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koske- viin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden li- sätarvikkeita koskevissa kysymyksissä. Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-nume- roinen tuotenumero, joka löytyy mittaustyökalun tyyppikilvestä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöys- tävälliseen kierrätykseen. Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin! OBJ_BUCH-1900-001.book Page 105 Monday, May 13, 2013 11:40 AM106 | Ελληνικά 2 609 140 991 | (13.5.13) Bosch Power Tools Vain EU-maita varten: Eurooppalaisen direktiivin 2012/19/EU mukaan käyt- tökelvottomat mittaustyökalut ja eurooppalaisen direk- tiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympä- ristöystävälliseen kierrätykseen. Oikeus teknisiin muutoksiin pidätetään.
