KULLANIM KILAVUZU PLR 15 BOSCH

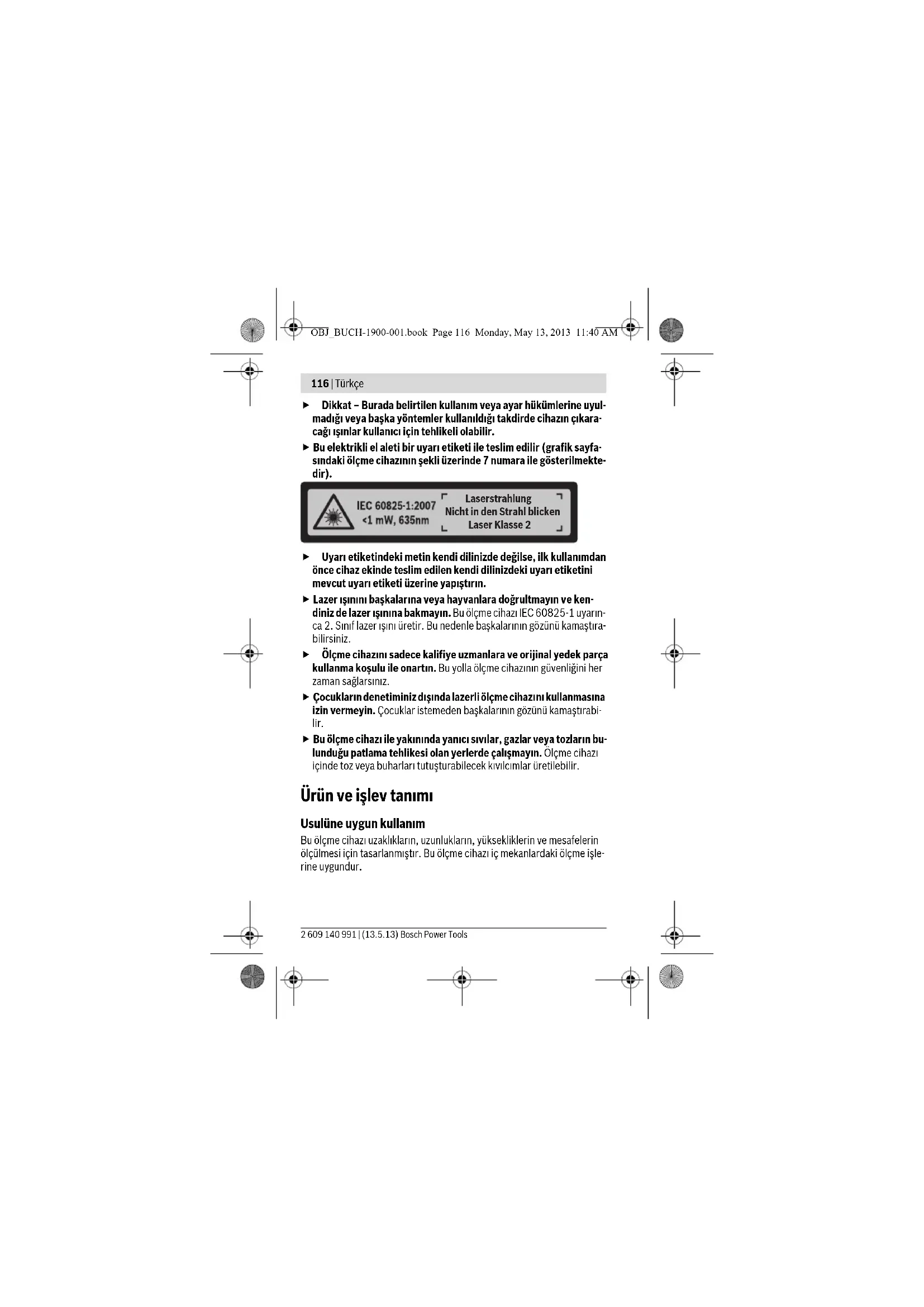

Τηρούμε το δικαίωμα αλλαγών. Türkçe Güvenlik Talimatı Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabil- mek için bütün güvenlik talimatı okunmalı ve uyarılara uyulmalıdır. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez hale getirmeyin. BU GÜVENLİK TALİMATINI GÜVENLİ BİR YERDE SAKLAYIN. OBJ_BUCH-1900-001.book Page 115 Monday, May 13, 2013 11:40 AM116 | Türkçe 2 609 140 991 | (13.5.13) Bosch Power Tools Dikkat – Burada belirtilen kullanım veya ayar hükümlerine uyul- madığı veya başka yöntemler kullanıldığı takdirde cihazın çıkara- cağı ışınlar kullanıcı için tehlikeli olabilir. Bu elektrikli el aleti bir uyarı etiketi ile teslim edilir (grafik sayfa- sındaki ölçme cihazının şekli üzerinde 7 numara ile gösterilmekte- dir). Uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce cihaz ekinde teslim edilen kendi dilinizdeki uyarı etiketini mevcut uyarı etiketi üzerine yapıştırın. Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve ken- diniz de lazer ışınına bakmayın. Bu ölçme cihazı IEC 60825-1 uyarın- ca 2. Sınıf lazer ışını üretir. Bu nedenle başkalarının gözünü kamaştıra- bilirsiniz. Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız. Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden başkalarının gözünü kamaştırabi- lir. Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bu- lunduğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir. Ürün ve işlev tanımı Usulüne uygun kullanım Bu ölçme cihazı uzaklıkların, uzunlukların, yüksekliklerin ve mesafelerin ölçülmesi için tasarlanmıştır. Bu ölçme cihazı iç mekanlardaki ölçme işle- rine uygundur. Laserstrahlung Laser Klasse 2 Nicht in den Strahl blicken OBJ_BUCH-1900-001.book Page 116 Monday, May 13, 2013 11:40 AMTürkçe | 117 Bosch Power Tools 2 609 140 991 | (13.5.13) Şekli gösterilen elemanlar Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının şeklinin bulunduğu grafik sayfasında bulunmaktadır. 1 Açma/kapama şalteri 2 “HOLD” tuşu 3 Display 4 Batarya gözü kapağı 5 Batarya gözü kapak kilidi 6 Seri numarası 7 Lazer uyarı etiketi 8 Algılama merceği 9 Lazer ışını çıkma yeri

• Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında de- ğildir. Gösterge elemanları a Batarya uyarısı b Sıcaklık uyarısı c Lazer açık d Ölçme işlemi durduruldu e Bir önceki ölçme değeri f Ölçme birimi g Güncel ölçme değeri Teknik veriler Dijital lazerli uzaklıkölçer PLR15 Ürün kodu 3 603 F72 000 Ölçme aralığı (tipik) 0,15 –15 m

Ölçme hassaslığı (tipik) ±3,0mm

En küçük gösterge birimi 1mm Ölçme süresi – Tipik –Maksimum 0,5 s 4 s İşletme sıcaklığı – 10 °C ... +40 °C OBJ_BUCH-1900-001.book Page 117 Monday, May 13, 2013 11:40 AM118 | Türkçe 2 609 140 991 | (13.5.13) Bosch Power Tools Montaj Bataryaların takılması/değiştirilmesi Bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tav- siye olunur. Batarya kapağını 4 açmak için kilidi 5 ok yönüne itin ve batarya kapağını alın. Bataryaları yerlerine yerleştirin. Batarya gözünün iç tarafındaki şekle bakarak doğru kutuplama yapın. Saklama sıcaklığı – 20 °C ... +70 °C Maksimum nispi hava nemi %90 Lazer sınıfı

Lazer tipi 635 nm, <1 mW Lazer ışını çapı (25 °C’de) 10 m uzaklıkta yaklaşık 9mm Bataryalar 2 x 1,5 V LR03 (AAA) Ölçme işletmesinde bataryaların yaklaşık kullanım ömrü 5h Ağırlığı EPTA-Procedure 01/2003’e göre 0,1 kg Ölçüleri 100 x 36 x 23 mm A) Lazer ışını hedef yüzeyden ne kadar iyi geri döndürülürse (dağılımlı olarak, yansıt- malı değil) ve ortam aydınlığına göre lazer noktası ne kadar parlaksa (iç mekanlar, ala- ca karanlık), erişim uzaklığı da o kadar büyük olur. Elverişsiz koşullarda, örneğin çok güçlü mekan aydınlatmasında veya yüzeydeki kötü yansıtma özelliğinde ölçme aralığı sınırlı olabalir. B) Elverişsiz koşullarda, örneğin çok güçlü mekan aydınlatmasında veya yüzeydeki kö- tü yansıtma özelliğinde veya 25 °C’den çok farklı mekan sıcaklığında maksimum sap- ma 15 m’de ±7 mm olabilir. Elverişsiz koşullarda ±0,05 mm/m’lik bir etki hesaba ka- tılmalıdır. Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 6 ile olur. Dijital lazerli uzaklıkölçer PLR15 OBJ_BUCH-1900-001.book Page 118 Monday, May 13, 2013 11:40 AMTürkçe | 119 Bosch Power Tools 2 609 140 991 | (13.5.13) Ekranda (Display) batarya sembolü ilk kez göründüğünde yaklaşık 15 dakika daha ölçme yapılabilir. Batarya sembolü yanıp sönmeye başlağın- da bataryaları değiştirmeniz gerekir, artık ölçme yapamazsınız. Bütün bataryaları daima eşzamanlı olarak değiştirin. Daima aynı üreticinin aynı kapasitedeki bataryalarını kullanın. Cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çı- karın. Uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır. İşletme Çalıştırma Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince ci- hazı kapatın. Lazer ışını başkalarının gözünü alabilir. Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışınından koruyun. Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakma- yın. Büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin. Aşırı sıcaklıklarda veya bü- yük sıcaklık değişikliklerinde ölçme cihazının hassaslığı kaybolabilir. Ölçme cihazını şiddetli çarpma ve düşmelere karşı koruyun. Ölçme cihazı şiddetli dış etkilere maruz kaldığında çalışmaya devam etmeden önce daima bir kontrol yapmalısınız (Bakınız: “Ölçme cihazının kontro- lü”, sayfa 122). Açma/kapama Ölçme cihazını açmak için açma/kapama şalterini 1 arkaya itin. Ölçme ci- hazı açıldığında lazer ışını da açılır. Gösterge LASER ekranda yanıp söner. Ölçme cihazını kapatmak için açma/kapama şalterini 1 öne itin. Ölçme işlemi Ölçme cihazı açıldıktan sonra kesintisiz bir ölçme yapılır. Lazır ışını ile ölç- me yüzeyini nişanlayın. Güncel ölçme değeri g ekranın alt satırında göste- rilir (Bakınız: Şekil A). Kesintisiz ölçme işlemi esnasında ölçme cihazı he- defe göre hareket ettirlebilir ve güncel ölçme değeri g yaklaşık her 0,5 sa- niyede ekranın alt satırında güncellenir (Bakınız: Şekil B). Örneğin bir du- OBJ_BUCH-1900-001.book Page 119 Monday, May 13, 2013 11:40 AM120 | Türkçe 2 609 140 991 | (13.5.13) Bosch Power Tools vardan istediğiniz mesafede uzaklaşabilirsiniz ve güncel uzaklık her za- man okunabilir. Gösterge LASER ekranda yanıp söner. Ölçme işleminin referans düzlemi ölçme cihazının arka kenarıdır. Örneğin bir duvardan diğer duvara ölçme yapmak için ölçme cihazının ar- ka kenarını ilk duvara yerleştirin. Lazer ışınını kişilere ve hayvanlara doğrultmayın ve uzak mesafe- den de olsa lazer ışınına bakmayın. “HOLD” fonksiyonu (Bakınız: Şekil B) Ölçme işlemini durdurmak için “HOLD” tuşuna 2 basın.Lazer ışını kapatılır ve ekranda göster- ge HOLD görünür. Güncel ölçme değeri ekra- nın alt satırında gösterilmeye devam edilir, an- cak sürekli olarak güncellenmez. Lazeri tekrar açmak için “HOLD” tuşuna 2 yeni- den basın. Göster LASER ekranda yanıp söner. Üst satırda bir önceki ölçme değeri gösterilir. Alt satırda sürekli olarak güncellenen/güncel ölçme değeri gösterilir. Ölçme işlemini tekrar durdurmak için “HOLD” tuşuna 2 yeniden basın. Lazer ışını kapatılır ve ekranda gösterge HOLD görünür. Üst satırda bir önceki ölçme değeri gösterilir. Alt satırda güncel ölçme değeri gösterilir, fakat artık sü- rekli güncelleme yapılmaz. Yaklaşık 5 dakika süre ile ölçme cihazında hiçbir tuşa basılmazsa, ölçme cihazı bataryaları korumak üzere otomatik olarak kapanır. Bir ölçme değeri “HOLD” fonksiyonu üzerinden sabitlendiğinde, bu değer otomatik kapanma durumunda korunur. “HOLD” tuşuna 2 basılarak ölçme cihazı tekrar açıldığında bir önceki ölçme değeri e ekranın üst satırında gösterilir. OBJ_BUCH-1900-001.book Page 120 Monday, May 13, 2013 11:40 AMTürkçe | 121 Bosch Power Tools 2 609 140 991 | (13.5.13) Çalışırken dikkat edilecek hususlar Genel açıklamalar Algılama merceği 8 ve lazer ışını çıkışı 9 ölçme işlemi sırasında kapatılma- malıdır. Hedef yüzey eğimli nişan alınmış olsa bile ölçme işlemi lazer ışınının mer- kezinden yapılır. Ölçme alanı (aralığı) üzerindeki etkiler Ölçme aralığı ışık koşullarına ve hedef yüzeyin yansıtma özelliklerine bağ- lıdır. Ölçme sonucuna etkiler Fiziksel etkiler nedeniyle, çeşitli yüzeylerde ölçme yapılırken hatalı sonuç- ların ortaya çıkması mümkündür. Bunlar şunlardır: – Saydam yüzeyler (örneğin cam, su), – Parlayan yüzeyler (örneğin polisajlı metal, cam), – Gözenekli yüzeyler (örneğin yalıtım malzemeleri), – Yüzey yapısı (örneğin ham sıva, doğal taş). Yine aynı şekilde farklı sıcaklıklara sahip hava katmanları ve endirekt ola- rak alınan yansımalar hatalı ölçme sonuçlarına neden olabilir. Hataların nedenleri ve giderilmeleri Nedeni Giderilmesi Sıcaklık uyarısı (b) yanıp sönüyor, ölçme işlemi mümkün değil Ölçme cihazı –10 °C ile +40 °C ara- sındaki işletme sıcaklığı dışında. Ölçme cihazı normal işletim sıcaklığına kavuşuncaya kadar bekleyin Batarya uyarısı (a) gözüküyor Batarya gerilimi düşüyor (ölçme henüz mümkün) Bataryaları değiştirin Batarya uyarısı (a) yanıp sönüyor, ölçme işlemi mümkün değil Batarya gerilimi çok düşük Bataryaları değiştirin OBJ_BUCH-1900-001.book Page 121 Monday, May 13, 2013 11:40 AM122 | Türkçe 2 609 140 991 | (13.5.13) Bosch Power Tools Ölçme cihazı her ölçme işleminde kusursuz işlev görülüp görülmediğini kontrol eder. Bir arıza veya hata tespit edildiğinde ekrandaki bütün gös- tergeler yanıp sönmeye başlar. Bu gibi durumlarda veya yukarıda anılan önlemlerle hata giderilemediği takdirde ölçme cihazını yetkili satıcınız ara- cılığı ile Bosch müşteri servisine gönderin. Ölçme cihazının kontrolü Ölçme cihazının hassaslığını aşağıdaki yöntemle kontrol edebilirsiniz: – Uzunluğunu tam olarak bildiğiniz (örneğin bir mekan genişliği, kapı ara- lığı) 3 ile 10 m uzunluğunda değişmeyen bir ölçme mesafesi seçin. Ölç- me işlemi uygun koşullarda yapılmalıdır, yani ölçme mesafesi iç mekan- da olmalı ve ölçülecek hedef yüzey düz ve iyi yansıtıcı özellikte olmalı- dır. – Mesafeyi 10 kez arka arkaya ölçün. Uygun koşullarda tekil ölçmelerin bütün ölçme mesafesinde ortalama de- ğerden sapması maksimum ±3,5 mm olmalıdır. Daha sonra karşılaştırma yapabilmek için ölçme değerlerini bir yere not edin. Ekrandaki bütün göstergeler yanıp sönüyor Ölçme cihazı arızalı. Müşteri servisine başvurun Lazer ışını çıkışı 9 buğulu veya algılama merceği 8 buğulu (örneğin aşırı sıcak- lık değişiklikleri nedeni ile). Yumuşak bir bez veya havlu ile lazer ışını çıkışını 9 veya algılama merceğini 8 kurulayın Gösterge “Err” “HOLD” tuşuna basıldıktan sonra görünüyor Ölçme sonucu güvenilir değil Hedef yüzey açık biçimde yansıtma ya- pıyor (örneğin su, cam). Hedef yüzeyi kapatın Lazer ışını çıkışı 9 veya algılama mer- ceği 8 kapalı. Lazer ışını çıkışını 9 ve algılama merceğini 8 açık tutun Ölçme sonucu makul değil Lazer ışınının önünde engel var Lazer noktası hedef yüzeyde tam olarak bulunmalıdır. Nedeni Giderilmesi OBJ_BUCH-1900-001.book Page 122 Monday, May 13, 2013 11:40 AMTürkçe | 123 Bosch Power Tools 2 609 140 991 | (13.5.13) Bakım ve servis Bakım ve temizlik Ölçme cihazını daima temiz tutun. Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın. Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü mad- de kullanmayın. Özellikle algılama merceğinin 8 bakımını dikkatli biçimde, gözlükle veya bir fotoğraf makinesinin merceği için kullanılacak bir araçla yapın. Dikkatli üretim ve test yöntemlerine rağmen ölçme cihazı arıza yapacak olursa, onarım Bosch Elektrikli El Aletleri için yetkili bir serviste yaptırıl- malıdır. Ölçme cihazını kendiniz açmayın. Ölçme cihazını onarım için gönderin. Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçalarına ilişkin so- rularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ay- rıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuara ilişkin sorularınızda size memnuniyetle yardımcı olur. Bütün sorularınız ve yedek parça siparişlerinizde mutlaka cihazınızın tip etiketindeki 10 haneli ürün kodunu belirtin. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Bosch Uzman Ekibi +90 (0212) 367 18 88 Işıklar LTD.ŞTİ. Kızılay Cad. No: 16/C Seyhan Adana Tel.: 0322 3599710 Tel.: 0322 3591379 OBJ_BUCH-1900-001.book Page 123 Monday, May 13, 2013 11:40 AM124 | Türkçe 2 609 140 991 | (13.5.13) Bosch Power Tools İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli Tel.: 0258 2620666 Bulut Elektrik İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı Elazığ Tel.: 0424 2183559 Körfez Elektrik Sanayi Çarşısı 770 Sok. No: 71 Erzincan Tel.: 0446 2230959 Ege Elektrik İnönü Bulvaro No: 135 Muğla Makasarası Fethiye Fethiye Tel.: 0252 6145701 Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey Gaziantep Tel.: 0342 2316432 OBJ_BUCH-1900-001.book Page 124 Monday, May 13, 2013 11:40 AMTürkçe | 125 Bosch Power Tools 2 609 140 991 | (13.5.13) Çözüm Bobinaj İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep Tel.: 0342 2319500 Onarım Bobinaj Raifpaşa Cad. No: 67 İskenderun Hatay Tel.: 0326 6137546 Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: 0212 8720066 Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: 0232 3768074 Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: 0232 4571465 Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kayseri Tel.: 0352 3364216 Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24 Samsun Tel.: 0362 2289090 Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: 0282 6512884 Tasfiye Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kazanım merkezi- ne yollanmalıdır. Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın! OBJ_BUCH-1900-001.book Page 125 Monday, May 13, 2013 11:40 AM126 | Türkçe 2 609 140 991 | (13.5.13) Bosch Power Tools Sadece AB üyesi ülkeler için: Kullanım ömrünü tamamlamış elektro ve elektrikli alet- lere ilişkin 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış akülü fenerler ve 2006/66/EC yö- netmeliği uyarınca arızalı veya kullanım ömrünü tamam- lamış aküler ayrı ayrı toplanmak ve çevre dostu bir yön- temle tasfiye edilmek üzere bir geri dönüşüm merkezine yollanmak zorundadır. Değişiklik haklarımız saklıdır. OBJ_BUCH-1900-001.book Page 126 Monday, May 13, 2013 11:40 AM | 127 Bosch Power Tools 2 609 140 991 | (13.5.13)
