BEDIENUNGSANLEITUNG PLR 15 BOSCH

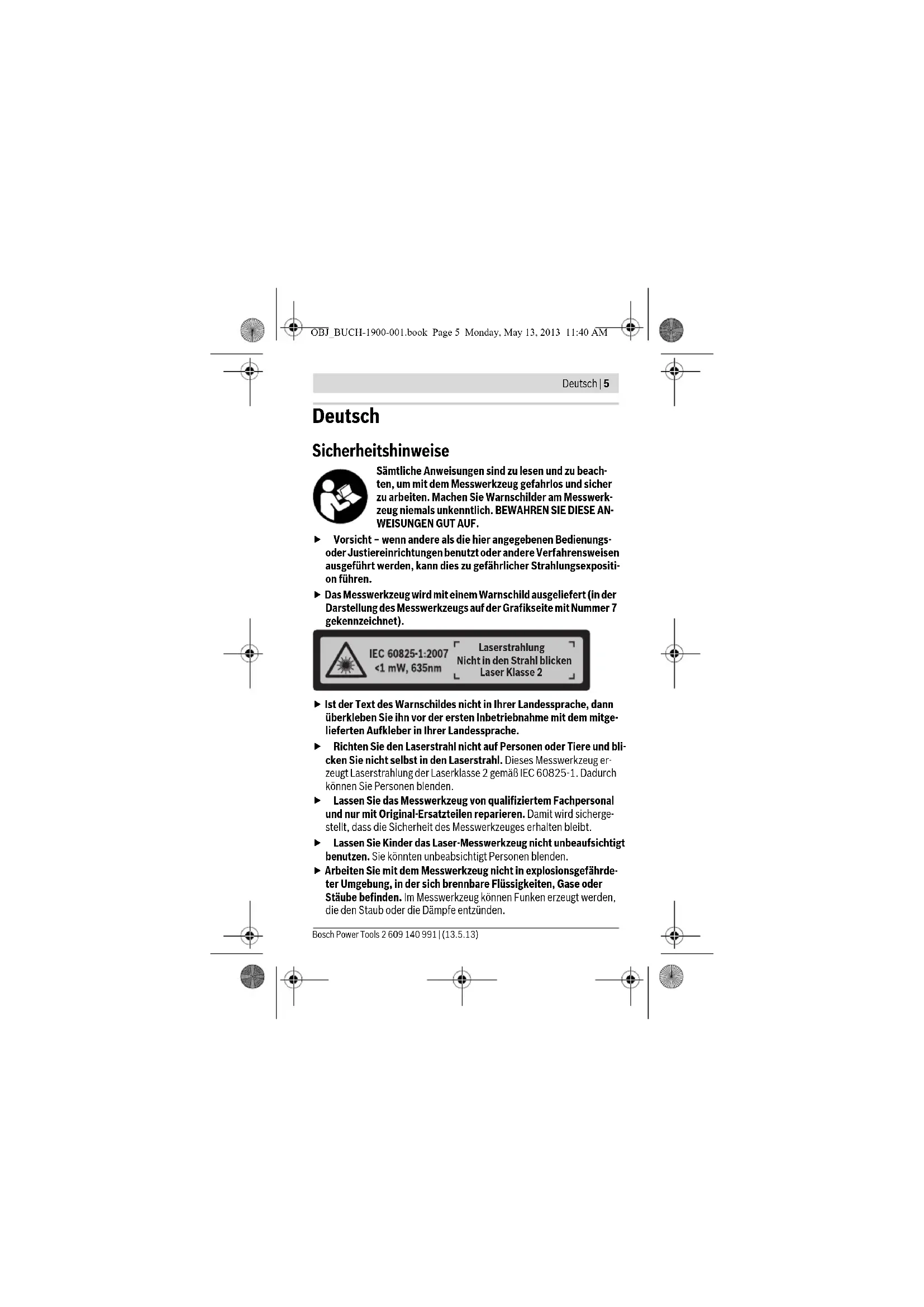

OBJ_BUCH-1900-001.book Page 4 Monday, May 13, 2013 11:40 AMDeutsch | 5 Bosch Power Tools 2 609 140 991 | (13.5.13) Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beach- ten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Machen Sie Warnschilder am Messwerk- zeug niemals unkenntlich. BEWAHREN SIE DIESE AN- WEISUNGEN GUT AUF. Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexpositi- on führen. Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer 7 gekennzeichnet). Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitge- lieferten Aufkleber in Ihrer Landessprache. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli- cken Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug er- zeugt Laserstrahlung der Laserklasse 2 gemäß IEC 60825-1. Dadurch können Sie Personen blenden. Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden. Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährde- ter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Laserstrahlung Laser Klasse 2 Nicht in den Strahl blicken OBJ_BUCH-1900-001.book Page 5 Monday, May 13, 2013 11:40 AM6 | Deutsch 2 609 140 991 | (13.5.13) Bosch Power Tools Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen und Abständen. Das Messwerkzeug ist geeignet zum Messen im In- nenbereich. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Ein-/Ausschalter 2 „HOLD“-Taste 3 Display 4 Batteriefachdeckel 5 Arretierung des Batteriefachdeckels 6 Seriennummer 7 Laser-Warnschild 8 Empfangslinse 9 Ausgang Laserstrahlung

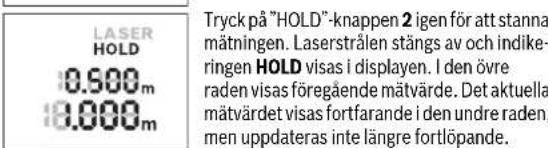

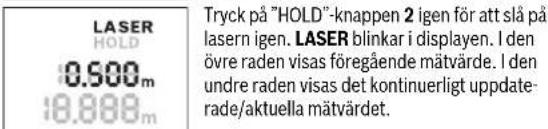

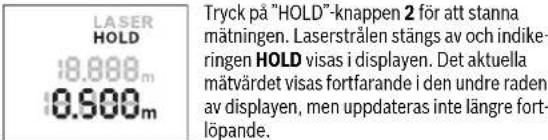

• Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Liefer- umfang. Anzeigenelemente a Batteriewarnung b Temperaturwarnung c Laser eingeschaltet d Messung angehalten e Vorhergehender Messwert f Maßeinheit g Aktueller Messwert OBJ_BUCH-1900-001.book Page 6 Monday, May 13, 2013 11:40 AMDeutsch | 7 Bosch Power Tools 2 609 140 991 | (13.5.13) Technische Daten Digitaler Laser-Entfernungsmesser PLR15 Sachnummer 3 603 F72 000 Messbereich (typisch) 0,15 –15 m

Messgenauigkeit (typisch) ±3,0mm

Kleinste Anzeigeneinheit 1mm Messzeit –typisch –maximal 0,5 s 4 s Betriebstemperatur – 10 °C ... +40 °C Lagertemperatur – 20 °C ... +70 °C Relative Luftfeuchte max. 90 % Laserklasse

Lasertyp 635 nm, <1 mW Durchmesser Laserstrahl (bei 25 °C) in 10 m Entfernung ca. 9mm Batterien 2 x 1,5 V LR03 (AAA) Batterielebensdauer im Messbetrieb ca.

Gewicht entsprechend EPTA-Procedure 01/2003 0,1 kg Maße 100x36x23mm A) Die Reichweite wird größer, je besser das Laserlicht von der Oberfläche des Zieles zurückgeworfen wird (streuend, nicht spiegelnd) und je heller der Laserpunkt gegen- über der Umgebungshelligkeit ist (Innenräume, Dämmerung). Bei ungünstigen Bedin- gungen wie z.B. sehr starker Innenraumbeleuchtung oder schlecht reflektierender Oberfläche kann der Messbereich eingeschränkt sein. B) Bei ungünstigen Bedingungen wie z.B. sehr starker Innenraumbeleuchtung, schlecht reflektierender Oberfläche oder stark von 25 °C abweichender Raumtempe- ratur kann die maximale Abweichung ±7 mm auf 15 m betragen. Bei günstigen Bedin- gungen ist mit einem Einfluss von ±0,05 mm/m zu rechnen. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 6 auf dem Typenschild. OBJ_BUCH-1900-001.book Page 7 Monday, May 13, 2013 11:40 AM8 | Deutsch 2 609 140 991 | (13.5.13) Bosch Power Tools Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Man- gan-Batterien empfohlen. Zum Öffnen des Batteriefachdeckels 4 drücken Sie die Arretierung 5 in Pfeilrichtung und nehmen den Batteriefachdeckel ab. Setzen Sie die Bat- terien ein. Achten Sie dabei auf die richtige Polung entsprechend der Dar- stellung auf der Innenseite des Batteriefachs. Erscheint das Batteriesymbol erstmals im Display, dann sind noch ca. 15 Minuten lang Messungen möglich. Wenn das Batteriesymbol blinkt, müssen Sie die Batterien auswechseln, Messungen sind nicht mehr mög- lich. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batteri- en eines Herstellers und mit gleicher Kapazität. Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lage- rung korrodieren und sich selbst entladen. Betrieb Inbetriebnahme Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsich- tigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden. Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnen- einstrahlung. Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht länge- re Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Be- trieb nehmen. Bei extremen Temperaturen oder Temperaturschwan- kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Überprüfung durchführen (siehe „Überprüfung des Messwerkzeugs“, Seite 11). OBJ_BUCH-1900-001.book Page 8 Monday, May 13, 2013 11:40 AMDeutsch | 9 Bosch Power Tools 2 609 140 991 | (13.5.13) Ein-/Ausschalten Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 1 nach hinten. Beim Einschalten des Messwerkzeugs wird der Laserstrahl eingeschaltet. Die Anzeige LASER blinkt im Display. Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 1 nach vorn. Messvorgang Nach dem Einschalten des Messwerkzeugs erfolgt eine kontinuierliche Messung. Visieren Sie mit dem Laserstrahl die Zielfläche an. Der aktuelle Messwert g wird in der unteren Zeile des Displays angezeigt (siehe Bild A). Während der kontinuierlichen Messung kann das Messwerkzeug relativ zum Ziel bewegt werden, wobei der aktuelle Messwert g ca. alle 0,5 Sekunden in der unteren Zeile des Displays aktualisiert wird (siehe Bild B). Sie können sich z.B. von einer Wand bis zum gewünschten Ab- stand entfernen, die aktuelle Entfernung ist stets ablesbar. Die Anzeige LASER blinkt im Display. Die Bezugsebene für die Messung ist die Hinterkante des Messwerkzeugs. Für eine Messung von Wand zu Wand zum Beispiel, legen Sie das Mess- werkzeug mit der Hinterkante an der Ausgangswand an. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli- cken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. „HOLD“-Funktion (siehe Bild B) Drücken Sie die „HOLD“-Taste 2 zum Anhalten des Messvorganges. Der Laserstrahl wird aus- geschaltet und die Anzeige HOLD erscheint im Display. Der aktuelle Messwert wird weiterhin in der unteren Zeile des Displays angezeigt, aber er wird nicht mehr dauernd aktualisiert. Drücken Sie die „HOLD“-Taste 2 erneut, um den Laser wieder einzuschalten. Die Anzeige LASER blinkt im Display. In der oberen Zeile wird der vorhergende Messwert angezeigt. In der unteren Zeile wird der dauernd aktualisier- te/aktuelle Messwert angezeigt. OBJ_BUCH-1900-001.book Page 9 Monday, May 13, 2013 11:40 AM10 | Deutsch 2 609 140 991 | (13.5.13) Bosch Power Tools Drücken Sie die „HOLD“-Taste 2 erneut zum nochmaligen Anhalten des Messvorganges. Der Laserstrahl wird ausgeschaltet und die An- zeige HOLD erscheint im Display. In der obe- ren Zeile wird der vorhergehende Messwert angezeigt. In der unteren Zeile wird der aktuel- le Messwert angezeigt, aber er wird nicht mehr dauernd aktualisiert. Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt, schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab. Wurde ein Messwert über die „HOLD“-Funktion festgehalten, bleibt er bei der automatischen Abschaltung erhalten. Nach dem Wiedereinschalten des Messwerkzeugs durch Drücken der „HOLD“-Taste 2 wird der vorher- gehende Messwert e in der oberen Zeile des Displays angezeigt. Arbeitshinweise Allgemeine Hinweise Die Empfangslinse 8 und der Ausgang der Laserstrahlung 9 dürfen bei ei- ner Messung nicht abgedeckt sein. Die Messung erfolgt am Mittelpunkt des Laserstrahls, auch bei schräg an- visierten Zielflächen. Einflüsse auf den Messbereich Der Messbereich hängt von den Lichtverhältnissen und den Reflexionsei- genschaften der Zielfläche ab. Einflüsse auf das Messergebnis Aufgrund physikalischer Effekte kann nicht ausgeschlossen werden, dass es beim Messen auf verschiedenen Oberflächen zu Fehlmessungen kommt. Dazu zählen: – transparente Oberflächen (z.B. Glas, Wasser), – spiegelnde Oberflächen (z.B. poliertes Metall, Glas), – poröse Oberflächen (z.B. Dämmmaterialien), – strukturierte Oberflächen (z.B. Rauputz, Naturstein). Ebenso können Luftschichten mit unterschiedlichen Temperaturen oder indirekt empfangene Reflexionen den Messwert beeinflussen. OBJ_BUCH-1900-001.book Page 10 Monday, May 13, 2013 11:40 AMDeutsch | 11 Bosch Power Tools 2 609 140 991 | (13.5.13) Fehler – Ursachen und Abhilfe Das Messwerkzeug überwacht die korrekte Funktion bei jeder Messung. Wird ein Defekt festgestellt, blinken alle Anzeigen im Display. In diesem Fall, oder wenn die oben genannten Abhilfemaßnahmen einen Fehler nicht beseitigen können, führen Sie das Messwerkzeug über Ihren Händ- ler dem Bosch-Kundendienst zu. Überprüfung des Messwerkzeugs Sie können die Genauigkeit des Messwerkzeugs wie folgt überprüfen: – Wählen Sie eine auf Dauer unveränderliche Messstrecke von ca. 3 bis 10 m Länge, deren Länge Ihnen exakt bekannt ist (z.B. Raumbreite, Ursache Abhilfe Temperaturwarnung (b) blinkt, Messung nicht möglich Messwerkzeug ist außerhalb der Be- triebstemperatur von – 10 °C bis +40 °C. Abwarten, bis das Messwerk- zeug Betriebstemperatur er- reicht Batteriewarnung (a) erscheint Batteriespannung lässt nach (Mes- sung noch möglich). Batterien wechseln Batteriewarnung (a) blinkt, Messung nicht möglich Batteriespannung zu gering Batterien wechseln Alle Anzeigen im Display blinken Das Messwerkzeug ist defekt. Kundendienst kontaktieren Ausgang Laserstrahlung 9 bzw. Emp- fangslinse 8 sind beschlagen (z.B. durch schnellen Temperaturwechsel). Mit weichem Tuch Ausgang La- serstrahlung 9 bzw. Empfangs- linse 8 trockenreiben Anzeige „Err“ erscheint nach Drücken der „HOLD“-Taste Messergebnis unzuverlässig Zielfläche reflektiert nicht eindeutig (z.B. Wasser, Glas). Zielfläche abdecken Ausgang Laserstrahlung 9 bzw. Emp- fangslinse 8 ist verdeckt. Ausgang Laserstrahlung 9 bzw. Empfangslinse 8 freihalten Messergebnis unplausibel Hindernis im Verlauf des Laserstrahls Laserpunkt muss komplett auf Zielfläche liegen. OBJ_BUCH-1900-001.book Page 11 Monday, May 13, 2013 11:40 AM12 | Deutsch 2 609 140 991 | (13.5.13) Bosch Power Tools Türöffnung). Die Messung sollte unter günstigen Bedingungen durch- geführt werden, d.h. die Messstrecke sollte im Innenraum liegen und die Zielfläche der Messung sollte glatt und gut reflektierend sein. – Messen Sie die Strecke 10-mal hintereinander. Die Abweichung der Einzelmessungen vom Mittelwert darf maximal ±3,5 mm auf der gesamten Messstrecke bei günstigen Bedingungen be- tragen. Protokollieren Sie die Messungen, um zu einem späteren Zeit- punkt die Genauigkeit vergleichen zu können. Wartung und Service Wartung und Reinigung Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Pflegen Sie insbesondere die Empfangslinse 8 mit der gleichen Sorgfalt, mit der Brille oder Linse eines Fotoapparats behandelt werden müssen. Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfah- ren einmal ausfallen, ist die Reparatur von einer autorisierten Kunden- dienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst. Senden Sie im Reparaturfall das Messwerkzeug ein. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ih- res Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informa- tionen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.bosch-do-it.de, das Internetportal für Heimwerker und Garten- freunde. www.1-2-do.com In der Heimwerker-Community 1-2-do.com können Sie Produkttester werden, Ideen sammeln oder sich mit anderen Heimwerkern austauschen. www.dha.de, das komplette Service-Angebot der Deutschen Heimwer- ker Akademie. OBJ_BUCH-1900-001.book Page 12 Monday, May 13, 2013 11:40 AMDeutsch | 13 Bosch Power Tools 2 609 140 991 | (13.5.13) Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbe- dingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: Anwendungsberatung.pt@de.bosch.com Österreich Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerech- ten Wiederverwertung zugeführt werden. Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll! OBJ_BUCH-1900-001.book Page 13 Monday, May 13, 2013 11:40 AM14 | English 2 609 140 991 | (13.5.13) Bosch Power Tools Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müs- sen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müs- sen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwen- dung zugeführt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. English Safety Notes Working safely with the measuring tool is possible on- ly when the operating and safety information are read completely and the instructions contained therein are strictly followed. Never make warning labels on the measuring tool unrecognisable. SAVE THESE IN- STRUCTIONS. Caution – The use of other operating or adjusting equipment or the application of other processing methods than those mentioned here, can lead to dangerous radiation exposure. OBJ_BUCH-1900-001.book Page 14 Monday, May 13, 2013 11:40 AMEnglish | 15 Bosch Power Tools 2 609 140 991 | (13.5.13) The measuring tool is provided with a warning label (marked with number 7 in the representation of the measuring tool on the graph- ics page). If the text of the warning label is not in your national language, stick the provided warning label in your national language over it before operating for the first time. Do not direct the laser beam at persons or animals and do not stare into the laser beam yourself. This measuring tool produces laser class 2 laser radiation according to IEC 60825-1. This can lead to per- sons being blinded. Have the measuring tool repaired only through qualified special- ists using original spare parts. This ensures that the safety of the measuring tool is maintained. Do not allow children to use the laser measuring tool without su- pervision. They could unintentionally blind other persons or them- selves. Do not operate the measuring tool in explosive environments, such as in the presence of flammable liquids, gases or dusts. Sparks can be created in the measuring tool which may ignite the dust or fumes. Product Description and Specifications Intended Use The measuring tool is intended for measuring distances, lengths, heights, and clearances. The measuring tool is suitable for measuring indoors. Product Features The numbering of the product features shown refers to the illustration of the measuring tool on the graphic page. 1 On/Off switch 2 “HOLD” button Laserstrahlung Laser Klasse 2 Nicht in den Strahl blicken OBJ_BUCH-1900-001.book Page 15 Monday, May 13, 2013 11:40 AM16 | English 2 609 140 991 | (13.5.13) Bosch Power Tools 3 Display 4 Battery lid 5 Latch of battery lid 6 Serial number 7 Laser warning label 8 Reception lens 9 Laser beam outlet

Laserstrahlung Laser Klasse 2 Nicht in den Strahl blicken
