BRUGSANVISNING PLR 15 BOSCH

• Tilbehør, som er illustreret eller beskrevet i brugsanvisningen, hører ikke til standard-leveringen. Displayelementer a Batteriadvarsel b Temperaturadvarsel c Laser tændt d Måling standset e Foregående måleværdi f Måleenhed g Aktuel måleværdi Tekniske data Digital laser-afstandsmåler PLR15 Typenummer 3 603 F72 000 Måleområde (typisk) 0,15 –15 m

Målenøjagtighed (typisk) ±3,0mm

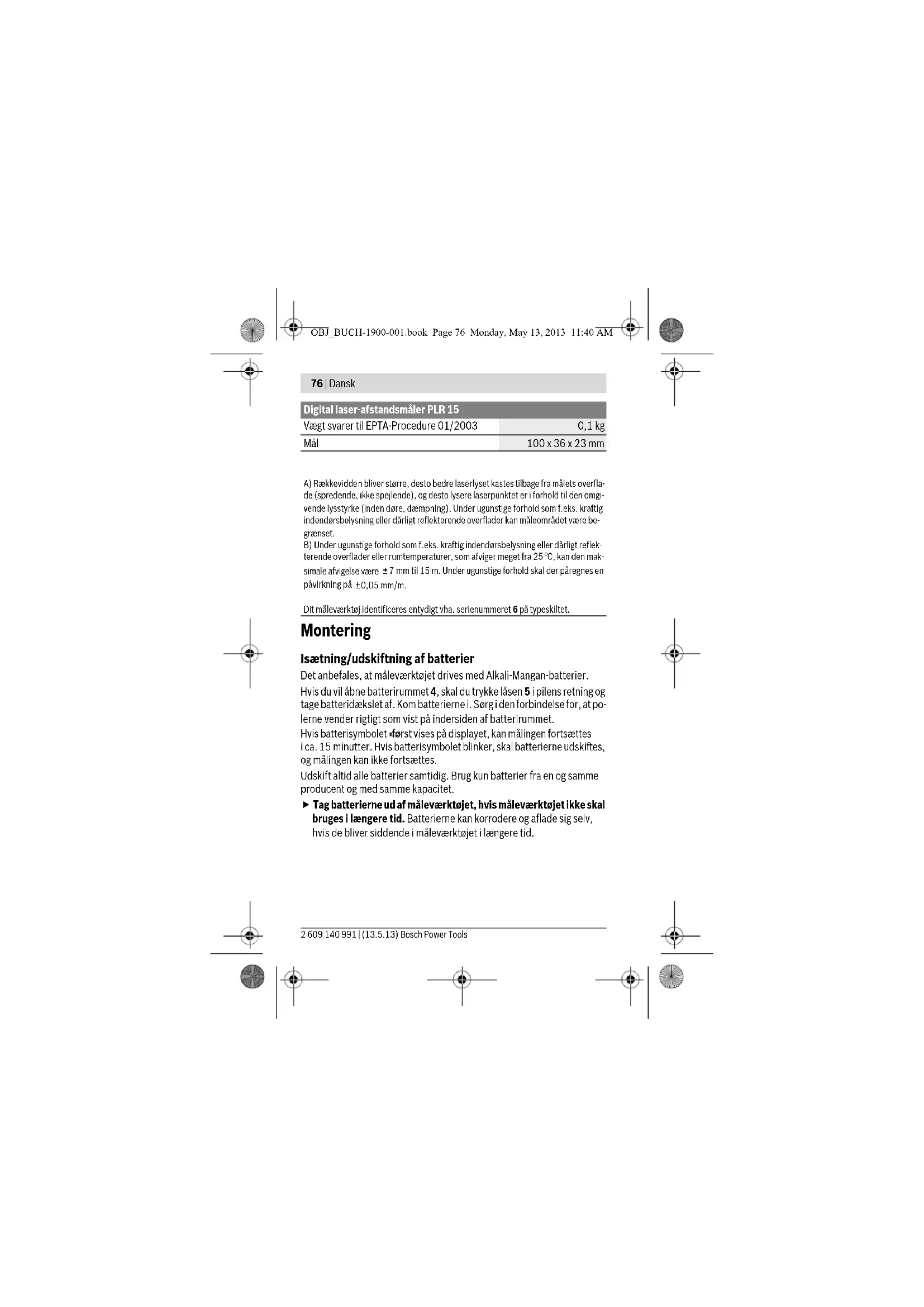

OBJ_BUCH-1900-001.book Page 75 Monday, May 13, 2013 11:40 AM76 | Dansk 2 609 140 991 | (13.5.13) Bosch Power Tools Montering Isætning/udskiftning af batterier Det anbefales, at måleværktøjet drives med Alkali-Mangan-batterier. Hvis du vil åbne batterirummet 4, skal du trykke låsen 5 i pilens retning og tage batteridækslet af. Kom batterierne i. Sørg i den forbindelse for, at po- lerne vender rigtigt som vist på indersiden af batterirummet. Hvis batterisymbolet først vises på displayet, kan målingen fortsættes i ca. 15 minutter. Hvis batterisymbolet blinker, skal batterierne udskiftes, og målingen kan ikke fortsættes. Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet. Tag batterierne ud af måleværktøjet, hvis måleværktøjet ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i måleværktøjet i længere tid. Vægt svarer til EPTA-Procedure 01/2003 0,1 kg Mål 100 x 36 x 23 mm A) Rækkevidden bliver større, desto bedre laserlyset kastes tilbage fra målets overfla- de (spredende, ikke spejlende), og desto lysere laserpunktet er i forhold til den omgi- vende lysstyrke (inden døre, dæmpning). Under ugunstige forhold som f.eks. kraftig indendørsbelysning eller dårligt reflekterende overflader kan måleområdet være be- grænset. B) Under ugunstige forhold som f.eks. kraftig indendørsbelysning eller dårligt reflek- terende overflader eller rumtemperaturer, som afviger meget fra 25 °C, kan den mak- simale afvigelse være ±7 mm til 15 m. Under ugunstige forhold skal der påregnes en påvirkning på ±0,05 mm/m. Dit måleværktøj identificeres entydigt vha. serienummeret 6 på typeskiltet. Digital laser-afstandsmåler PLR15 OBJ_BUCH-1900-001.book Page 76 Monday, May 13, 2013 11:40 AMDansk | 77 Bosch Power Tools 2 609 140 991 | (13.5.13) Brug Ibrugtagning Sørg for, at måleværktøjet altid er under opsyn og sluk for måle- værktøjet efter brug. Andre personer kan blive blændet af laserstrå- len. Beskyt måleværktøjet mod fugtighed og direkte solstråler. Udsæt ikke måleværktøjet for ekstreme temperaturer eller tem- peratursvingninger. Lad det f.eks. ikke ligge i bilen i længere tid. Sørg altid for, at måleværtøjet er tempereret ved større temperatursving- ninger, før det tages i brug. Ved ekstreme temperaturer eller tempera- tursvingninger kan måleværktøjets præcision forringes. Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet har været udsat for kraftig ydre påvirkning, skal du altid kontrollere det, før du fortsætter arbejdet (se „Kontrol af måle- værktøjet“, side 80). Tænd/sluk Hvis du vil tænde måleværktøjet, skal du skubbe tænd/sluk-kontakten 1 bagud. Når måleværktøjet tændes, aktiveres laserstrålen. Visningen LASER blinker på displayet. Hvis du vil slukke måleværktøjet, skal du skubbe tænd/sluk-kontakten 1 bagud. Målemetode Når du har tændt måleværktøjet, foretages en kontinuerlig måling. Sigt mod målfladen med laserstrålen. Den aktuelle måleværdi g vises på ne- derste linje på displayet (se figur A). Under den kontinuerlige måling kan måleværktøjet bevæges i forhold til målet, hvorved den aktuelle målevær- di g opdateres ca. for hver 0,5 sekund på nederste linje af displayet (se figur B). Du kan for eksempel fjerne dig i en bestemt afstand fra en væg, samtidig med at den aktuelle afstand hele tiden kan aflæses. Visnin- gen LASER blinker på displayet. Referenceplanet for målingen er bagkanten af måleværktøjet. Hvis du for eksempel vil foretage en måling fra væg til væg, skal du lægge måleværktøjet an med bagkanten på udgangsvæggen. Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand. OBJ_BUCH-1900-001.book Page 77 Monday, May 13, 2013 11:40 AM78 | Dansk 2 609 140 991 | (13.5.13) Bosch Power Tools „HOLD“-funktion (se figur B) Tryk på „HOLD“-tasten 2 for at standse målin- gen. Laserstrålen deaktiveres, og visningen HOLD vises på displayet. Den aktuelle måle- værdi vises stadig på den nederste linje af dis- playet, men opdateres ikke længere løbende. Tryk på „HOLD“-tasten 2 igen for at aktivere la- seren igen. Visningen LASER blinker på dis- playet. På den øverste linje vises den forrige måleværdi. På den nederste linje vises den konstant opdaterede/aktuelle måleværdi. Tryk på „HOLD“-tasten 2 igen for at standse målingen igen. Laserstrålen deaktiveres, og visningen HOLD vises på displayet. På den øverste linje vises den forrige måleværdi. Den aktuelle måleværdi vises på den nederste linje, men opdateres ikke længere løbende. Trykkes der ikke på nogen taste på måleværktøjet i ca. 5 min, slukkes må- leværktøjet automatisk for at skåne batterierne. Hvis du har fastholdt en måleværdi med „HOLD“-funktionen, bevares den også ved automatisk slukning. Når du har tændt måleværktøjet igen ved at trykke på „HOLD“-tasten 2, vises den foregående måleværdi e på den øverste linje af displayet. Arbejdsvejledning Generelle henvisninger Modtagerlinsen 8 og udgangen på laserstrålen 9 må ikke være tildækket under målingen. Måling gennemføres i laserstrålens midte, også når laserstrålen er rettet mod skrå målflader. Påvirkninger af måleområdet Måleområdet afhænger af lysforholdene og målfladens reflektionsegen- skaber. OBJ_BUCH-1900-001.book Page 78 Monday, May 13, 2013 11:40 AMDansk | 79 Bosch Power Tools 2 609 140 991 | (13.5.13) Påvirkninger af måleresultatet På grund af fysiske effekter kan det ikke udelukkes, at der opstår fejlmå- linger, når der måles på forskellige overflader. Herunder forstås: – gennemsigtige overflader (f.eks. glas, vand), – spejlende overflader (f.eks. poleret metal, glas), – porøse overflader (f.eks. isoleringsmaterialer), – strukturerede overflader (f.eks. råpuds, natursten). Ligeledes kan luftlag med forskellige temperaturer eller indirekte modta- gede reflektioner påvirke måleværdien. Fejl – Årsager og afhjælpning Årsag Afhjælpning Temperaturadvarsel (b) blinker, måling er ikke mulig Måleværktøjet er uden for driftstem- peraturen på – 10 °C til +40 °C. Vent til måleværktøjet har nået driftstemperatur Batteriadvarsel (a) fremkommer Batterispænding bliver svagere (må- ling er stadigvæk mulig) Skift batterier Batteriadvarsel (a) blinker, måling er ikke mulig Batterispænding er for lav Skift batterier Alle visninger på displayet blinker Måleværktøjet er defekt. Kontakt kundeservice Udgang laserstråling 9 eller modtager- linse 8 er dugget (f.eks. på grund af hurtig temperaturskift). Tør udgang laserstråling 9 eller modtagerlinse 8 tør med en blød klud Visningen „Err“ vises, når du trykker på „HOLD“-tasten Måleresultat upålideligt Målflade reflekterer ikke entydigt (f.eks. vand, glas). Afdæk målflade Udgang laserstråling 9 eller modtager- linse 8 er tildækket. Hold udgang lasestråling 9 eller modtagerlinse 8 fri Måleresultat ikke plausibelt Forhindring i laserstrålens forløb Laserpunkt skal ligge komplet på målflade. OBJ_BUCH-1900-001.book Page 79 Monday, May 13, 2013 11:40 AM80 | Dansk 2 609 140 991 | (13.5.13) Bosch Power Tools Måleværktøjet overvåger den korrekte funktion ved hver måling. Hvis der konstateres en defekt, blinker alle visninger på displayet. I dette tilfælde, eller hvis ovenstående afhjælpningforanstaltninger ikke kan afhjælpe en fejl, skal du indlevere måleværktøjet til Bosch-kundeservice via forhand- leren. Kontrol af måleværktøjet Du kan kontrollere måleværktøjets præcision på følgende måde: – Vælg en konstant måleafstand på ca. 3 til 10 m længde, og hvis længde du kender med sikkerhed (f.eks. rumbredde, døråbning). Målingen skal gennemføres under gunstige forhold, dvs. målestrækningen skal befinde sig inden døre, og målfladen skal være glat og godt reflekteren- de. – Mål strækningen 10 gange efter hinanden. Enkeltmålingernes afvigelse fra middelværdien må maksimalt være ±3,5 mm på hele målestrækningen under gunstige forhold. Registrer må- lingerne, så du kan sammenligne præcisionen på et senere tidspunkt. Vedligeholdelse og service Vedligeholdelse og rengøring Renhold måleværtøjet. Dyp ikke måleværktøjet i vand eller andre væsker. Tør snavs af værktøjet med en fugtig, blød klud. Anvend ikke rengørings- eller opløsningsmidler. Især modtagerlinsen 8 skal plejes på den samme omhyggelige måle som briller eller linsen på et fotoapparat. Skulle måleværktøjet trods omhyggelig fabrikation og kontrol alligevel holde op med at fungere, skal reparationen udføres af et autoriseret ser- vicecenter for Bosch el-værktøj. Forsøg ikke at åbne måleværktøjet selv. Send måleværktøjet ind til reparation om nødvendigt. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdel- se af dit produkt samt reservedele. Eksplosionstegninger og informatio- ner om reservedele findes også under: www.bosch-pt.com OBJ_BUCH-1900-001.book Page 80 Monday, May 13, 2013 11:40 AMSvenska | 81 Bosch Power Tools 2 609 140 991 | (13.5.13) Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Måleværktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse Måleværktøj, tilbehør og emballage skal genbruges på en miljøvenlig må- de. Smid ikke måleværktøj og akkuer/batterier ud sammen med det alminde- lige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret måleværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batte- rier indsamles separat og genbruges iht. gældende mil- jøforskrifter. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Samtliga anvisningar bör läsas för effektiv och säker användning av mätverktyget. Håll varselskyltarna på mätverktyget tydligt läsbara. TA VÄL VARA PÅ ANVIS- NINGARNA. OBJ_BUCH-1900-001.book Page 81 Monday, May 13, 2013 11:40 AM82 | Svenska 2 609 140 991 | (13.5.13) Bosch Power Tools Se upp – om andra hanterings- eller justeringsutrustningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition. Mätverktyget levereras med en varningsskylt (visas på bilden av mätverktyget på grafiksidan med nummer 7). Klistra medföljande dekal i ditt eget språk över varningsskylten om den avviker från språket i ditt land. Rikta aldrig laserstrålen mot personer eller djur och rikta inte hel- ler själv blicken mot laserstrålen. Detta mätverktyg alstrar laserstrål- ning i laserklass 2 enligt IEC 60825-1. Risk finns att strålen bländar personer. Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls. Låt inte barn utan uppsikt använda lasermätverktyget. Risk finns för att personer oavsiktligt bländas. Mätverktyget får inte användas i explosionsfarlig miljö som inne- håller brännbara vätskor, gaser eller damm. Mätverktyg kan ge upp- hov till gnistor som antänder dammet eller ångorna. Produkt- och kapacitetsbeskrivning Ändamålsenlig användning Mätverktyget är avsett för mätning av avstånd, längd och höjd. Mätverkty- get är lämpligt för mätning inomhus. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av mätverktyget på grafiksidan. 1 Omkopplare Till/Från 2 ”HOLD”-knappen Laserstrahlung Laser Klasse 2 Nicht in den Strahl blicken OBJ_BUCH-1900-001.book Page 82 Monday, May 13, 2013 11:40 AMSvenska | 83 Bosch Power Tools 2 609 140 991 | (13.5.13) 3 Display 4 Batterifackets lock 5 Spärr på batterifackets lock 6 Serienummer 7 Laservarningsskylt 8 Mottagarlins 9 Laserstrålens utgång
