KÄYTTÖOHJE BXPW1300PE BLACK & DECKER

Korkeapainepesuri Alkuperäisten ohjeiden kännös

Täitke paak (B6) hösti biolaguneva puhastusainega.

8.7 Soovitatav puhastustoiming

9.1 Düusi puhastamine

1) Uhendage pustolitoru duusi kuljest lahti.
2) Eemaldage duusiavastoorista (C1) abil kok mustusejagid.

9.2 Filtri puhasamine

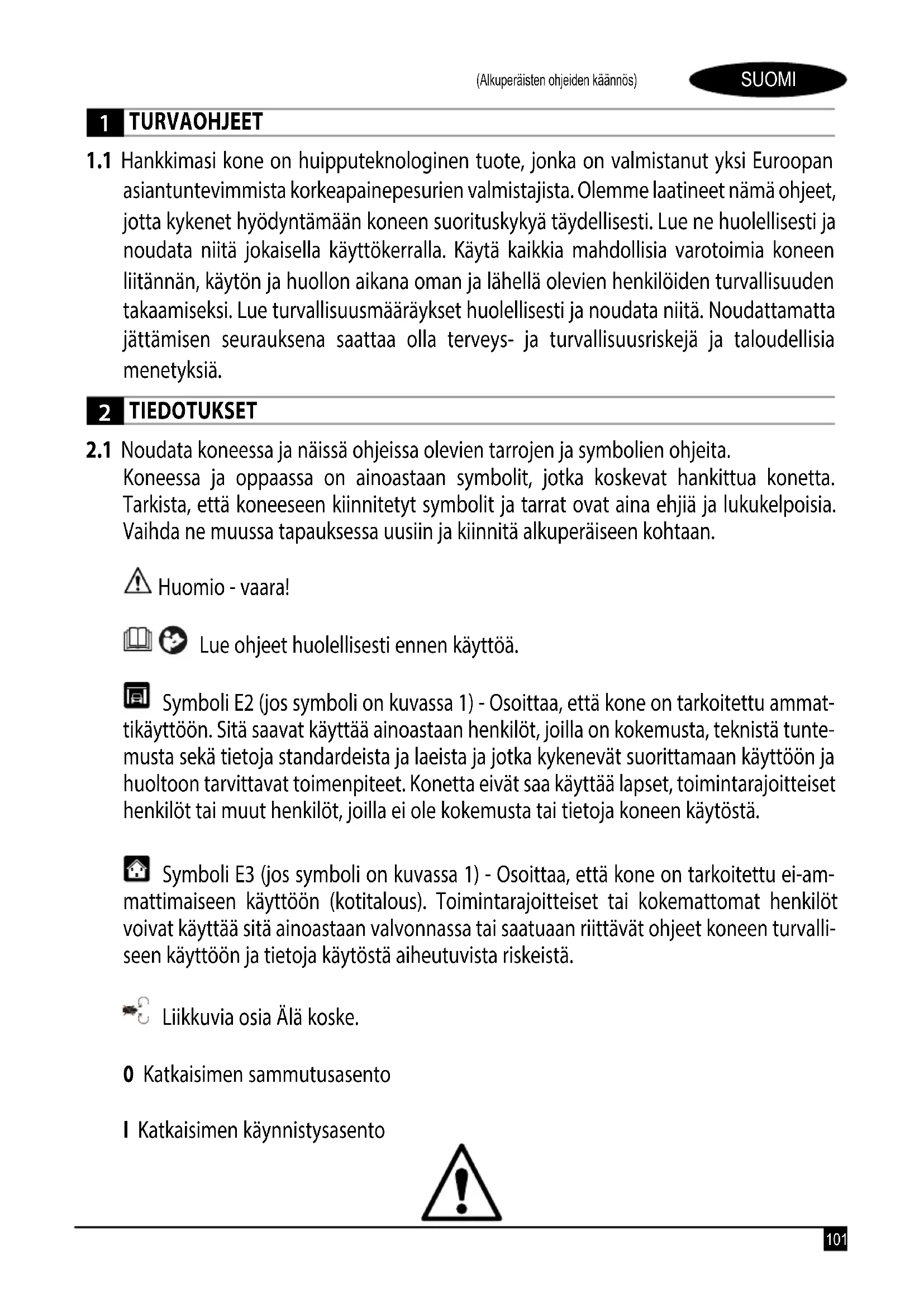

1.1 Hankkimiasi kone on huipputeknologinen tuote, Jonka on valmistanut yksi Europan asiantuntevimmista korkeapainepesurien valmistajista. Olemme laatineet namä ohjeet, jotta kykenet hyödyntämään koneen suorituskyvä täydellisesti. Lue ne huolellisesti ja noudata niitä jokaisella käytökerralla. Käytä kaikkia mahdollisia varotoimia koneen liitännän, käytön ja huollon aikana oman ja lahellä olevien henkilöiden turvallisuuden takaamiseksi. Lue turvallisuusmaäräykset huolellisesti ja noudata niitä. Noudattamatta jättämisen seurauksena saattaa olla terveys- ja turvallisuusriskejä ja taloudellisia menetyksiä.

2 TIEDOTUKSET

2.1 Noudata koneessa ja näissä ohjeissa olevien tarrojen ja symbolien ohjeita.

Koneessa ja oppaassa on ainoastaan symbolit, jotka koskevat hankittua konetta. Tarkista, etta koneeseen kiinnitetyt symbolit ja tarrat ovat aina ehjiä ja lukukelpoisia. Vaihda ne muussa tapauksessa uusiin ja kiinnitta alkuperäiseen kohtaan.

Huomio - vaara!

Lue ohjeet huolellisesti ennen käyttoa.

Symboli E2 (jos symboli on kuvassa 1) - Osoittaa, etta kone on tarkoitetu ammatikayttoon. Sitä saavat kayttä ainoastaan henkilö, joilla on kokemusta, teknistä tunte-musta sekä tietoja standardeista ja laeista ja jotka kykenevat suorittamaan kayttoön ja huoltoon tarvittavat toimenpiteet. Konetta eivat saa kayttä lapset, toimintarajoitteiset henkilö tai muut henkilö, joilla ei ole kokemusta tai tietoja koneen kaytosta.

Symboli E3 (jos symboli on kuvassa 1) - Osoittaa, etta kone on tarkoitettu ei-ammattimaineen kayttoon (kotitalous). Toimintarajoitteiset tai kokemattomat henkilott voivat kayttaa sitä ainoastaan valvonnassa tai saatuaan riittavat ohjeet koneen turvalliseen kayttoon ja tietoja kaytostä aiheutuvista riskeistä.

Liikkuvia osia Ala koske.

0 Katkaisimen sammutusasento

I Katkaisimen käynnistysasento

Taattu aänitehotaso

Kielto, joka varoittaa käytäjä, etta kansalliset märäykset saattavat kieltä.
Jen liitännän juomavesiverkloon.

Varoitusmerkki, joka varoittaa käytää suuntaamasta vesisuihkua ihmisä, eläimiä, sahkölaitteita tai konetta kohti.

Tämän koneen eristysluokka on II. Se tarkoittaa, etta kone on varustetu vahviste-ta tai kaksoiseristyksellä (ainoastaan jos symboli on koneessa).

Tämän koneen eristysluokka on l. Se tarkoittaa, etta kone on varustetu maadoitustimella (ainoastaan jos symboli on koneessa).

Tämä kone on soveltuvien eurooppalaisten direktiivien mukainen.

Symboli E1 - Osoittaa, etta konetta ei saa havittä kotitalousjatteiden seassa. Se daan palauttaa jalleenmyyjalle hankittaessa uusi kone. Koneen sahkö- ja elektronikssia ei tule kayttä uudelleen sopimattomiin tarkoituksiin, sillä ne sisaltavat terveye haitallisia aineita.

Käytä kuulosuojaimia.

Käytä kasvonsuojainta.

Käytä hengityssuojaimia.

Käytä suojakäsineita.

Käytä turvajalkineita.

Käytä suojavaatetusta.

3 TURVALLISUUSMAÄRÄYKSET/MUUT VAARAT

3.1 VAROITUKSIA: KIELLETYT TOIMENPITEET

3.1.1 Huomio. ALA annalasten kayttta konetta ja valvo, etteivat he leiki sillä.
3.1.2 Huomio. Paineistetut suihkut saattavat vaarin kaytetyina ola vaarallisia.
3.1.3 Huomio. ALÄ käytä koneessa syttyviä, myrkyllisiaä tai ominaisuksiltaan koneen toiminnalle yhteensopimattomia nesteitä. Koneen käytto on kiellettyä potentalisesti syttyvässä tai rajähdysvaarallissessa tilassa.
3.1.4 Huomio. RAAHDYSVAARA ALA ruiskuta syttyviä体系建设
3.1.5 Huomio. ALA suuntaa vesisuihkua ihmisia tai elaimia kohti.
3.1.6 Huomio. ALA suuntaa vesisuihkua konetta, jannitteisiia osia tai muita sahkolaitteita kohti.
3.1.7 Huomio. ALÄ käytä konetta, jos sen toimintasäteellä on henkilöitä, joilla ei ole yllään suojavaatteita.
3.1.8 Huomio. ALA suuntaa suihkua itseasi tai muita ihmisia kohti puhdistaaksesi vaatteita tai jalkineita.
3.1.9 Huomio. ALA kayta konetta ulkona sateella.
3.1.10 Huomio. Koneen kayttö on KIELLETTYA lapsilta ja henkilöiltä, jotka eivat tunne sen kayttöä tai jotka eivat ole lukeneet sen ohjeita huolellisesti.
3.1.11 Huomio. ALA koske pistotulppaa ja/tai pistorasiaa marillä käsillä.
3.1.12 Huomio. ALÄ käytä konetta, jos sen sähköjohto on vaurioitunut. Jos sähköjohto vaurioituu, sen saa vaihtaa ainoastaan valmistaja, valtuutettu huoltopalvelu tai ammattihenkilo, jotta vaaratilanteet välteään.
3.1.13 Huomio. ÄLÄ käytä konetta, jos sahköjohto tai tärkeät osat (esim. suojalaitteet, korkeapaineletkut ja pesupistooli) ovat vaurioituneet.
3.1.14 Huomio. ALA lukitse pesupistoolin vipua toiminta-asentoon.
3.1.15 Huomio. Tarkista, etta koneessa on konekilpi. Ilmoita jalleenmyyjalle, jos se puuttuu. Ellei koneessa ole konekilpea, sita El saa kayttaa. Sen ominaisuksia ei tuneta ja se saattaa olla vaarallinen.
3.1.16 Huomio. ALÄ käsittele tai muuta säätöventtiin ja suojalaitteiden kalibrointia.
3.1.17 Huomio. ALA muuta suuttimen suihkun alkuperäista halkaisijaa.
3.1.18 Huomio. ALA siirra konetta SAHKOJOHDOSTA vetamalla.
3.1.19 Huomio. Alä aja ajoneuvolla korkeapaineletkun paälta.
3.1.20 Huomio. ALA siirra konetta korkeapaineletkusta vetamalla.

3.1.21 Huomio. Renkaisin, tayttöventtiileihin tai muihin paineistettuihin osiink kohdistetu korkeapainesuihku on potentalisesti vaarallinen. Alä käytä pyörivää suutinta. Suihkuta joka tapauksessa vähintään 30 cm:n etäisyydeltä puhdistuksen aikana.
3.1.22 Huomio. Älä käytä ei-alkuperäisia tai eri mallille tarkoitettuja varusteita. Äla muuta konetta; muutokset mitatöivät vaatimustenmukaisuusvakuutuksen ja vapauttav valmistajan siviili- ja rikosoikeudellisesta vastuusta.

3.2 VAROITUKSIA: SUORITETTAVAT TOIMENPITEET

3.2.1 Huomio. Kaikki sahköä johtavat osat TULEE SUOJATA vesisuihkulta.
3.2.2 Huomio. Ammatitaitoisen sahköasentajan tulee suorittaa sahkoliitantä standardin IEC 60364-1 mukaan. Asenna vikavirtakytkin, joka katkaisee koneen sahkön maavuotovirran ollessa yli 30mA30 ms ajan, tai maadoituspiirin valvontalaite.
3.2.3 Huomio. KAYNNISTYSVAIHEESSA kone saattaa aiheuttaa verkkohairiöita.
3.2.4 Huomio. Vikavirtakytkimen asennus antaa lisasujoaa henkilolle (30 mA).
3.2.5 Huomio. Ellei mallissa ole pistolulppaa, sen saa asentaa ainoastaan ammatitaitoinen henkilö.
3.2.6 Huomio. Käytä ainoastaan valtuutettuja jatkojohtoja, joiden poikkipinta-ala on asianmukainen.
3.2.7 Huomio. Kytke katkaisin aina pois jattaesisi koneen ilman valvontaa.

3.2.8

Huomio. Korkeapaine saattaa aiheuttaa osien kimpoamisen. Kayta asianmukaisia suojavaatteita ja henkilonsuojaimia (PPE).

3.2.9 Huomio. IRROTA pistolulppa ennen koneeseen suoritettavia toimenpiteita.
3.2.10 Huomio. PIDA pesupistoolista tukevasti kiinni vivusta vetäessä rekylin vuoksi.
3.2.11 Huomio. NOUDATA paikallisen vesilaitokens märäryksiä. Standardin IEC 60335-2-79 mukaan kone voidaan liittä suoraan julkiseen juomavesiverkkoon ainoastaan, jos tulovesiletkuun on asennettu standardin EN 12729 mukainen BA-tyypin tyhjentävä takaisinvirtauksen estolaite. Takaisinvirtauksen estolaite voidaan tilata valmistajalta.
3.2.12 Huomio. Takaisinvirtauksen estolaitteeseen virrannut vesie i sovellu juomavedeksi.
3.2.13 Huomio. AINOASTAAN ammattihenkilö saa huoltaa ja/tai korjata sahköisiä osia.
3.2.14 Huomio. PURA jännöspaine ennen kuin irrotat letkun koneesta.

3.2.15 Huomio. TARKISTA ruuvien kireys ja koneen osien käytökunto ennen jokaista käytöä ja maäräajoin. Varmista, ettei koneessa ole rikkoutuneita tai kuluneita osia.
3.2.16 Huomio. KAYTA ainoastaan korkeapaineletkun / sahkojohdon pinnoitusmateriaialeille sopivia pesuaineita.
3.2.17 Huomio. PIDE ihmiset ja eläimet vahintaan 15 m:n etaisyydella.
3.2.18 Huomio. Kone on suunnitelu käytöön valmistajant oimittamilta tai suosittelemilla pesuaineilla. Niistä poikkeavien pesuaineiden tai kemikaalien käytto saattaa heikentäa sen turvallisuutta.
3.2.19 Huomio. Välta pesuaineen joutumista iholle ja ennen kaikkea silmiin! Jos sitä joutuu silmiin, huuhdo puhtaalla vedellä ja hakeudu valittömästi laakärin!
3.2.20 Huomio. Korkeapaineletkut, liitokset ja liitoskappaleet ovat koneen turvallisuuden kannalta tärkeitä osia. Käytä ainoastaan valmistajan suosittelemia korkeapaineletkuja, liitoksia ja liitoskappaleita.
3.2.21 Huomio. Käytä ainoastaan valmistajan toimittamia tai hyväksymiä alkuperäisia varaosia, jotta koneen käytto on turvallista.
3.2.22 Huomio. Sopimattomat jatkojohdot saattavat olla vaarallisia. Jos kaytatajatkojohtoa, valitse ulkokayttoon sopiva typpi ja varmista, etta liitantpaysyykuivana ja etaallmaasta. Kayta johtokelaa, joka pitaa pistorasian vahintaan 60mm:n korkeudella maasta.
3.2.23 Huomio. Sammuta kone ja katkaise sen sahkö ennen asennusta, puhdistusta, säatöä, huoltoa, varastointia ja kuljetusta.
3.2.24 Huomio. Työnnä putken puhdistusyksikkö punaiseen merkkiin asti ennen koneen käynnistystä.

4 YLEISET OHJEET (KUVA 1)/SIVU 3

4.1 Kayttooppaan kaytto

Täm opas kuuluu tärkeäna osana koneen varusteisiin. Sälytä se houellisesti tulevaa käyttoa varten. Lue se houellisesti ennen asennusta ja käyttoa. Luovuta opas uudelle omistajalle, jos myyt painepesurin.

4.2 Toimitus

Kone toimitetaan osittain purettuna pahvilaatikossa.

Pakkausen sisälto on esitelty kuvassa 1.

4.2.1 Ohessa toimitetut asiakirjat

A1 Kaytto- ja huoIto-opas
A2 Turvaohjeet
A3 Vaatimustenmukaisuusvakuutus
A4 Takuusaannot

4.3 Pakkausten havitys

Pakkausen materiaalit ovat ymparistoystavllisi. Kierrata tai havita ne kayttomaassa voimassa olevien märäysten mukaan.

Painepesuri on tarkoitetu yksityiseen ajoneuvojen, koneiden, veneiden, rakennusten jne. pesuin irrottamaan pinttynyt ika puhtaalla vedellä ja biologisesti hajoavilla kemialisilla pesuaineilla.

Ajoneuvojen moottorien pesu on salittua ainoastaan, jos likainen vesi havitetaan voimassa olevien standardien mukaan.

-Vedentulamptotila:katso koneessa olevaa konekilpea.
-Vedentulopaine:min.0,1 MPa -maks.1 MPa
- Ympäröivä lampötila toiminnan aikana: yli 0°C.
Kone on standardien IEC 60335-1 ja IEC 60335-2-79 mukainen.

5.2 Käytäjä

Koneen kayttäja on osoitetu kuvan 1 symbolilla (ammattimainen tai ei-ammattimainen).

5.3 Pääosat

B2 Tehosuutin
B3 Turvakatkaisimella varustettu pesupistooli
B4 Sähköjohto ja pistotulppa (mallista riippuen)
B5 Korkeapaineletku
B6 Pesuainesaillio (mallista riippuen)
B7 Oljtytulpa (mallista riippuen)
E Suutin
F Pesuaineen säädin (mallista riippuen)
G Paineensädin (mallista riippuen)
L Vedensuodatin

5.3.1 Varusteet (jos sisaltyvat pakkaukeen - katso kuva 1)

C1 Suuttinen puhdistustyokalu C10 Ruuvit
C2 Pyorivasuutin C11 Seinatelineet
C3 Kahva C12 Vipu
C4 Harja C13 Pesuaineyksikko
C5 Letkukela C14 Pyorat
C6 Vedentuloyksikkö C15 Maardetuub
C7 Putkien puhdistusyksikkö C16 Painemittarissa
C8 Harjayksikko suurille pinnoille C17 Sovitin
C9 Sovitin

5.4 Suojalaitteet

• Kännistyskatkaisin (H)

Käynnistyskatkaisin estä koneen tahattoman käytön.

Huomio -vaara! Alä käsittele tai mu

• Varo- ja/tai paineenrajoitusvventtill.
  Varoventti toimii myos paineenrajoitusventtiinna. Kun pesupisto li suljetaan, ventti i avautu ja vesi kiertaa uudelleen pumpun vedentulopuolelta tai ventti i poistaa veden maahan.
• Termostaattiventiilli (D1 mallista riippuen)
  Jos veden lampötila yltäa valmistajan ilmoittaman lampötilan,

termostaattventtiili poistaa kuuman veden ja ottaa poistettua vesimäräa vastaavan märän kylmäa vetta, kunnes lampötila palautuu asianmukaiseksi.

-Turvakatkaisin (D): esta veden tahattoman suihkuamisen.
- Lämpokatkaisin: pysayttä koneen,Jos se ylikuormittuu.

6 ASENNUS (KUVA 2)/SIVU 4-5

6.1 Kokoonpano

Huomio - vaara! Kaikki asennus- ja kokoonpanotoimeneet tulee suorittaa koneen virta katkaistuna.

Katso kokoonpanojärestys kuvasta 2.

6.2 Ilmaustulppien asennus (mallista riippuen)

Jotta öljyvuodot välttæän, kone toimitetaan öjyn taytöaukot suljettuina punaisilla tulpilla. Vaihda ne toimitettuihin ilmaustulppiin.

6.3 Pyorivan suuttimen asennus

(Mallit, joihin asennettu)

Pyorivsuutinlisaa pesutehoa.

Käytettäessä pyörivää suutinta paine saattaa laskea 25% säädettävalla suuttimella saatuun paineeseen nahden. Sen käytto kuitenkin lisä pesutehoa vesisuihkin pyörivan likkeen ansiosta.

6.4 Sähkökytkentä

Huomio - vaara! Tarkista, etta verkkojannite ja -taajuus vastaavat kone-kilvessä annettuja arvoja (V/Hz) (kuva 2).

6.4.1 Jatkojohtoen käytö

Käytä IPX5-suosa-asteen jatkojohtoja ja pistotulppia.

Jatkojohdon johtimien poikkipinta-alan tulee olla ver-rannollinen sen pituuteen; mitä pidempi jatkojohto, sitä suurempi poikkipinta-ala. Katso taulukkoa l.

6.5 Vesiliitanta

Huomio - vaara! Painepesuria saa kayttä ainoastaan suodateulla tai puhtaalla vedellä. Vesihanan virtaaman tulee olla pumpun virtaaman mukainen.

Sijoita kone mahdollisimman lahelle vesilitiantaa.

6.5.1 Liitantaaukot

Paineliitin (OUTLET)
Suodattimella varustetty tulovesiliitin (INLET)

6.5.2 Liitantä julkseen vesjohtoverkloon

Kone voidaan liittaa suoraan julkiseen juomavesiverkkoon ainoastaan,Jos tulovesiletkuun on asennettu voimassa olevien standardien mukainen tyhjentavakaisinvirtauksen estolaite. Varmista, etta letkun halkaisija on vahintaan 13mm ja pituus alle 25m ja etta se on vahvistetu.

6.5.3 Veden imu avoimista astroiesta

1) Ruuvaa suodattimella varustetu imulektu tulovesiliittimeen (INLET) ja upota se astian pohjalle.
2)llmaakone:
a)Irrrotatehosuutin.
b) Kännistä kone ja avaa pesupistoola, kunnes ulostulevassa vedessa ei ole ena ilmakuplia.
3) Sammuta kone ja ruuvaa tehsuutin takaisin.
Huomautus: maksimi-imukorkeus on 0,5 m. Pyri tayttamän imuletku ennen käytöä.

7.1 Suuttimen saatö (mallista riippuen)

Jotta pesuainetta syotetaa oikealla paineella, aseta suutin (E) (mallista riippuen) -asentoon tai asenna pesuaineyksikko (C13) (mallista riippuen) kuten kuvassa.
Sädā pesuaineen märä sätimesta (F) (mallista riippuen).

7.3 Kaytöpaineen saatö (mallista riippuen)

Säadä käytöpaine saätimellä (G). Paine nakyyy painemittarissa (jos asennetu).

8 KAYTTO (KUVA 4)/SIVU 6

8.1 Ohjauslaitteet

-Kännistyskatkaisin(H)

Aseta käynistyskatkaisin (ON/l)-asentoon:

a) kaynnistaaksesi moottorin (malleissa, joissa ei ole TSS-laitetta)
b) asettaaksesi moottorin toimintatilaan (TSS-laitteella varustetuissa malleissa).

Jos kännistyskatkaisimessa on merkkivalo, sen tulee syttyä.

Aseta kännistyskatkaisin (OFF/0)-asentoon pysäyttaäksesi koneen.

Jos kännistyskatkaisimessa on merkkivalo, sen tuule sammua.

-Vesisuihkun ohjausvipu (I)

Huomio-vaara!

Konetta tulee kayttaa tasaisella ja tukevalla tasolla,

kuva 4.

8.2 Käynnistys (kuva 4)

1) Avaa vesihana kokonaan.
2) Vapauta turvakatkaisin (D).
3) Pida pesupistooli auki muutaman sekunnin ajan ja käynnistä kone katkaisimella (ON/I).

Huomio-vaara!

Varmista ennen koneen kaynnistysta, etta se saa

asianmukaisesti; kuivakaytto vauroiotta konetta. Alatuuletusritiloitta toiminnan aikana.

TSS-mallit - TSS-malleissa, joissa on automaattinen syoton Keytys:

suljettaessa pesupistooli dynaaminen paine sammuttaa automattisesti sahkömoottorin
- avattaessa pesupistooli paineen laskeminen käynnistää sähkö-moottorin automaattisesti ja paine palautuu huomaamattoman pienellä viveellä
TSS-laiteen moitteettoman toiminnan kannalta on tärkeä, etta pesupistoolin sulkemista ja aukaisua eisuoriteta alle 4-5 sekunnin kuluessa.

Välta kuivakäytto, ettei kone vaurioidu. Varmista, etta kone saa jatkuvasti vetta.

Alakatkaise vesisuihkuayi 5 minuutiksi toiminnan aikana, ettei kone vauriodu lampotilan kasvun seurauksena (malleissa, joissa ei ole TSS-laitetta).

8.3 Pysaytys

1) Aseta käynnistyskatkaisin (OFF/0)-asentoon.
2) Avaa pesupistooli ja poista paine putkista.
3) Kytke turvakatkaisin (D).

8.4 Uudelleenkäynnistys

1) Vapautaturvakatkaisin (D).
2) Avaa pesupistooli ja anna ilman poistua putkista.
3) Aseta käynnistyskatkaisin (ON/l)-asentoon.

8.5 Säilytys

1) Suljevesihana.
2) Pura jännöspainetta pesupistoolista, kunnes kaikki vesi poistuu koneesta.
3) Sammuta kone (OFF/0).
4) Poista pistotulppa pistorasiasta.
5) Tyhjenna ja pese pesuainesaillio tyoskentelyn jalkeen. Kayta saillion pesuin puhdasta vetta, ala pesuainetta.
6) Aseta pesupistoolin turvakatkaisin (D).

8.6 Pesuaineen taytto ja kaytto

Pesuaine tulee syottä kohdassa 7.3 selostetuilla varusteilla ja tavoilla.

Jos käytät koneen ohessa toimitettua alkuperäistä letkua pidempää korkeapaineletkua tai jatkoletkua, pesuainen tulo saattaa vahentyä tai loppua kokonaan sällösta (mallista riippuen).

Täytä saïlö (B6) biologiseisterittän hajoavalla pesuaineella.

8.7 Suositeltava pesutapa

Liuota lika levittamalla kuivalle pinnalle pesuainetta. Tyoskentele pystysuorilla pinnoilla alhaalta ylospain. Anna pesuaineen vaikuttaa 1-2 minuuttia, mutta ala pasta pintaa kuvaksi. Suihkuta korkeapainensiuhkulla vahintaan 30 cm: etaisyydela ja tyoskentele alhaalta ylospain. Vaita veden leviämista pesemattomalle pinnalle.

Joissakin tapauksissa like joudutaan poistamaan mekaanisesti pesuharjoilla.

Korkeapaine ei aina ole parasAPA saada hyvi pesutuloksia, sillie se saattaa vauroiittaa joitakin pintoja. Vaita saadettavan suuttimen neulasuihkun ja pyorivan suuttimen kayttoa aroilla ja maalatuilla pinnoilla ja paineistetuissa osissa (esim. renkaat, taytvoenttilit jne.). Hyva pesutulos riippuu yhta lailla paineesta kuin vesimaarast.

9 HUOLTO (KUVA 5)/SIVU 279

Kaikki huoltotoimenpiteet, joita ei ole selostetu tassu luvussa, tulee suorittaa valtuutetussa huoltopalvelussa.

Huomio - vaara!

Irrota pistotulppa pistorasiasta ennen minkaan koneeseen suoritettavan huoltotyon aloittamista.

9.1 Suuttimen puhdistus

1) Irrota tehsuutin pesupistoolista.
2) Poista kaikki lika suuttinen reiastayokalulla (C1).

9.2 Suodattimen puhdistus

Tarkista tulovesi- (L) ja pesuainesuodatin (mallista riippuen) ennen jokaista kayttoa ja puhdista tarvittaessa ohjeiden mukaan.

9.3 Moottorin vapautus (mallista riippuen)

Jos painepesuri on pitkään käyttamattomanä, kalkkikeräantymat saattavat lukita moottorin. Vapauta moottori kaantamalla moottorin akselia tyokalulla (M).

9.4 Oljyn taydennys (mallista riippuen)

Täydennä oljyä täytöaukosta, kunnes saavutat oikean tason.

Katso oljyn ominaisuudet Oljyn ominaisuudet-taulukosta.

9.5 Varastointi

Käytä koneessa syövyttramäntä ja myrkytönä jäätymisenestoai-netta ennen talvisäilytysta.

Säilytä konetta kuivassa paikassa ja suojaa se jäätymiseltä.

10 VARASTOINTI JA KULJETUS (KUVA 5)/SIVU 279

Varastoi varusteet kuvan 5 mukaisesti.

Kuljeta konetta kuvan 5 mukaisesti.

11 VIANETSINTÄ

Vika Mahdollinen sy	y Korjaus
Pumppu ei tuota määritleyä painetta.	Suutin kulunut. Vaihda suutin.
	Vedensuodatin likainen. Puhdista suodatin (L) (kuva 5).
	Veden tulopaine liian alhainen. Avaa vesihana kokonaan.
	Ilmaa pääsee järestelmään. Tarkista liitokset.
	Pumpussa ilmaa.	Sammuta kone ja käytä pesupistooia, kunnes vesi suih-kuaa ulos tasaisesti. Käynistä painepesuri uudelleen.
	Säädettä vā suutin ∀ärässä asennossa. Aseta suutin (E) (+)-asentoon (kuva 3).
	Termostaattventtilin laukeaminen	Odota, että veden lampötila palautuu oikeaksi.
	Imukorkeus avoimesta astiasta yli 0,5 m.	Vähennä imukoreuttta.
Pumpun paine vaihteele.	Vettä tulee ulkopoulisesta sällöstä. Kytke kone vesijohtoverkloon.
	Veden tulolämpötila liian korkea. Laske veden lampötila.
	Suutin on sukossa. Puhdista suutin (kuva 5).
	Likainen tulovesisuodatin (L)	Puhdista suodatin (L) (kuva 5).
Moottori hurisee, mutta ei käynnisty.	Verkkojännite ei ole riittävä.	Tarkista, että verkkojännite vastaa konekilven jännitettä (kuva 2).
	Jännitteen lasku johtuu jatkojhodosta.	Tarkista jatkojhodon mitat (I).
	Koneen pitkä käytötauko Ota yhteyttä lahimpään huoltopalveluun.
	TSS-laite viallinen. Ota yhteyttä lahimpään huoltopalveluun.
Sähkömoottori ei käynnisty.	Sähkövirta puuttuu.	Tarkista, että pistotulppa on kunnolla pistorasiassa ja että sihen tulee virtaa (*).
	TSS-laite viallinen. Ota yhteyttä lahimpään huoltopalveluun.	Un.
	Koneen pitkä käytötauko	Vapauta moottori asettamalla työkalu (M) sen takaosassa olevaan reikään (mallista riippuen) (kuva 5).
Vesivuoto	Tiivisteet ovat kuluneet.	Vaihda tiivisteet huoltopalvelussa.
	Paineen suoraan purkavan varoventtilin laukeaminen.	Ota yhteyttä lahimpään huoltopalveluun.
Liallinen käytöäni.	Veden lampötila liian korkea.	Laske veden lampötilaa (ks. teknisii tietoja).
Öljyvuoto	Tiivisteet ovat kuluneet.	Ota yhteyttä lahimpään huoltopalveluun.
Ainoastaan TSS-mallit: kone käynnisty, vaikka pesupistooli on kiinni.	Viallinen tiiviste korkeapainepuolella tai veden kierrossa.	Ota yhteyttä lahimpään huoltopalveluun.
Ainoastaan TSS-mallit: pesupistoo-lin vipua vedettäessä vettä ei tule ulos (kun tulovesileku on asetettu paikoilleen).	Suutin on sukossa. Puhdista suutin (kuva 5).
Ei ota pesuainetta.	Säädettävā suutin on korkeapainaseennossa.	Aseta suutin (E) -asentoon (kuva 3).
	Pesuaine on liian sakeaa.	Laimenna vedellä.
	Käytössa on korkeapaineletkun jatkoletku.	Käytä alkuperäistä letkua.
	Pesuainekierrossa on sakkaa tai kaventumia.	Huuhte pe uhtaalla vedellä ja korjaa kaventumat. Jos vika toistuu, ota yhteyttä valtuutettuun huoltopalveluun.
Termostaattiventtilistä valuu vettä.	Suuttimen sisällä olevan veden lampötila on yllittänyt konekilvessä ilmoitetun enimmäisarvon.	Älä katkaise vesisuihkua yli 5 minuutiki soiminnan aikana.

(*) Jos moottori sommuu toiminnan aikana eikä käynnisty uudelleen, odota 2-3 minuuttia ennen uutta käynnstystä (lampokatkaisimen laukeaminen). Jos vika toistuu useita kertoja, ota yhteyttä lahimpaañ huoltopalveluun.

MALLI SARJANUMERO

12 KUINKA OLLA VAURIOITTAMatta PINTOJA

HUOMIO

12.1 Koneen käytö renkaiden pesuun saattaa vauroiittaa renkaita ja olla vaarallista.
12.2 Åla suuntaa korkeapaineista suihka usigmaan renkaaseen.
12.3 Käytä konetta aina matalimmalla paineella suorittaessasi puhdistusta pyörien ja renkaiden lahellä.
12.4 Alä koskaan käytä turbosuutinta ajoneuvon osien pesuin.
12.5 Etsi lisatietoja kayttooppaan osasta: 8.7 Suositelta pesutapa.

EY-vaatimustenmukaisuustodistus

Me Annovi Reverberi S.p.A. -rityksesta, Modena, Italia, vakuutamme etta seuraava(t) Black+Decker-kone(et):

Koneen nimike

Korkeapainepesuri

Mallinro

on(ovat) seuraavien direktivien mukainen(mukaisia):

2006/42/EY, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EY (lakiasetus 262/2002).

ja valmistetu seuraavien standardien tai standardoitujen asiakirjojen mukaan: EN 60335-1; EN 60335-2-79; EN 55014-1;

EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1;

EN 62233; EN 50581

Sen henkilon nimi ja osoite, joka on valtuutetuu kokoamaan tekisen eritelman: Stefano Reverberi / AR Toimitusjohtaja

Via M.L. King 3 - 41122 Modena, Italia

Direktiivissä 2000/14/EY vaadittu vaatimustemukaisuuden arvointimenettely on toteutetti liitteen V mukaan.

Mallinro

Takuun voimassaoloaika märätaän tuotteen myntyimaassa voimassa märäyksissä (ellei valmistaja toisin ilmoita).

Valmistajan takuu kattaa materiali- ja valmistusviat ja vaatimuksista poikkeavuuden takuun voimassaoloaikana. Sihen sisältyv vialisten osien vaihto ja kohtuullisesti kuluneiden tuotteiden korjaus tai vaihto.

Takuu ei kata normalisti kuluvia osia (venttili, manta, vesitiviste, oljtyiviste, jouset, O-renkaat, varusteet kuten letku, pesupistooli, harjat pyorat jne.).

Takuu ei kata vikoja, jotka johtuvat seuraavista syistä:

• virheellinen tai kielletty käytö, laiminlyonti
• ammattikäytö tai vuokraus, jos kone on myyty kotitalouskäyttoön
  oppaassa annettujen huoltomäräysten noudattamatta jattaminen
  valtuuttamattomien hemkiloiden tai huoltopalvelujen suorittamat korjaukset
• ei-alkuperäisten varaosien tai varusteiden käytö
• kuljetuksen tai ylimaäräisten esineiden/aineiden aiheuttamat vauriot, onnettomus
• varastoini liittyvat ongelmat.

Takuun voimaan saattamiseksi tulee esittaa ostodistus.

Ota huolto pyynnöissä, Sivu: 276.

Tekniset tiedot

Tekniset tiedot Mitt.		BXPW1300E BXPW1300PE	BXPW1400E BXPW1400PE	BXPW1500E BXPW1500PE	BXPW1600E BXPW1600PE	BXPW1700E BXPW1700PE
Virtaama	l/min	5 5 5 5,38	5,33
Maksimivirtaama	l/min	6,5 6,5 6,5	7 7
Paine	MPa	6,7 7,4 8 8	5 9
Maksimipaine	MPa	10 11 12	2,5 13
Teho	kW	1,3 1,4 1,5	1,6 1,7
Maks. tulolämpötila	°C	50 50 50	50	50
Maksimitulopaine	MPa	1 1 1 1 1
Pesupistoolin työntövoima maksimipaineella	N	9,6	10,1	10,5 11,6 1	1,9
Pumpun öljtyyypi	kg	-	-	-	-	-
Sujausluokka	-	II/ II/ II/	II/ II/	II/	II/	II/
Moottorin eristys	-	Class F	Class F	Class F	Class F	Class F
Moottorin suojaus	-	IPX5	IPX5	IPX5	IPX5	IPX5
Jännite	V/Hz	220-240 50/60	220-240 50/60	220-240 50/60	220-240 50/60	220-240 50/60
Suurin salittu verkkoimpedanssi	Ω -	-	-	-	-
Äänenpainetaso LPR (EN 60704-1) (K = 2,5 dB(A))	dB (A)	75	75 75	76 76
ÄnitehotasoroLWA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	89	90 90	92 93
Koneen tärinä (K = 1 m/s2):	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5
Paino	kg	4,6 4,9 4,9	5,5 6,7

Pidätämme oikeuden teknisin mutuktsiin!

1 CONSIGNES DE SECURITÉ

[e-mail]

Sverige

Stanley Black & Decker Sweden AB
