KÄYTTÖOHJE S30 ROLLEI

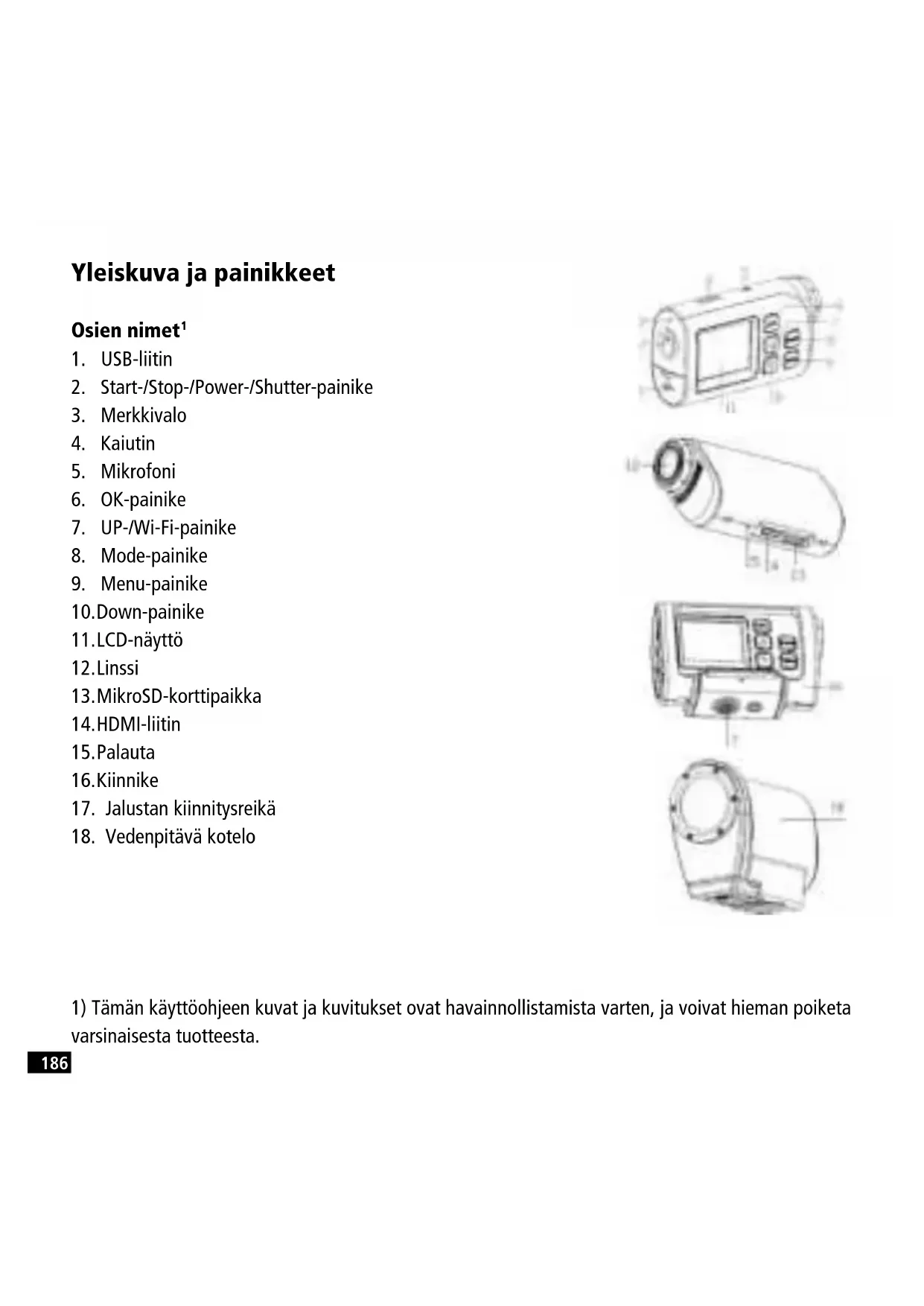

Yleiskuva ja painikkeet

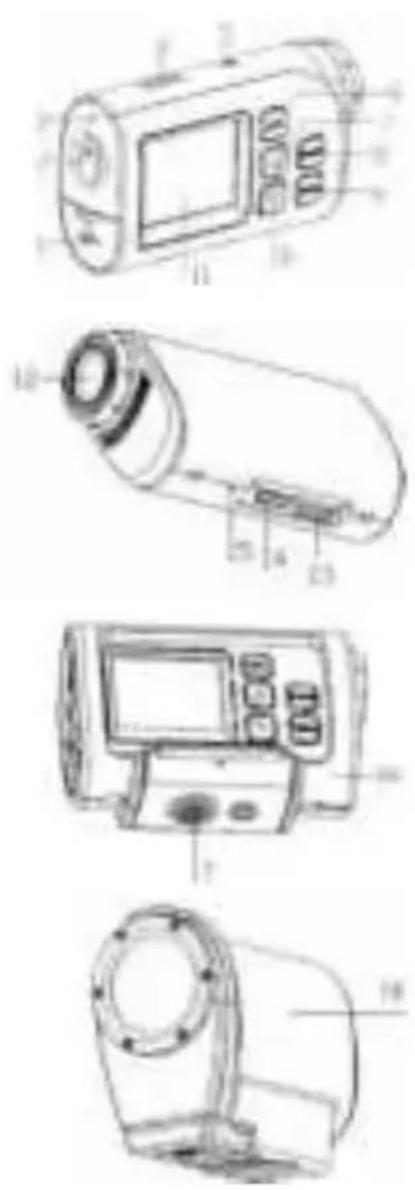

Osien nimet

1. USB-liitin
2. Start-/Stop-/Power-/Shutter-painike
3. Merkkivalo
4. Kaiutin
5. Mikrofoni
6. OK-painike
7. UP-/Wi-Fi-painike
8. Mode-painike
9. Menu-painike
10. Down-painike
    11.LCD-näytto
    12.Linssi
    13.MikroSD-korttipaikka
    14.HDMI-liitin
    15.Palauta
    16.Kiinnike
11. Jalustan kiinnitsreikä
12. Vedenpitävä kotelo

1) Tämän käytöohjeen kuvat ja kuvitukset ovat havainnollistamista varten, ja voivat hieman poiketa varsinaisesta tuotteesta.

Lisavarusteet kiinnystä varten²

Käyttaäksesi kameraa mukavammin ulkolikunnassa tai vedenalaisissa tilanteissa, olemme varustaneet kameran kahdenlaisilla pääkiinnikkeillä. Kiinnikettä „A“ käytään kiinnitettäessä kamera pyöraän ja kiinnikettä „B“ kiinnitettäessä se kypärään.

A

B

Asentamalla namä kiinnikkeet voidaan videokamera kiinnittää pyörään tai kypärään. Toimintavaiheet ovat seuraavat ...

2) Tassä luvussa kaikki videokamerat on kuvattu vedenpitävssä kotelossa, joka on kiinnitettävissä kiinnikkeisiin samalla tavalla kuin camera.

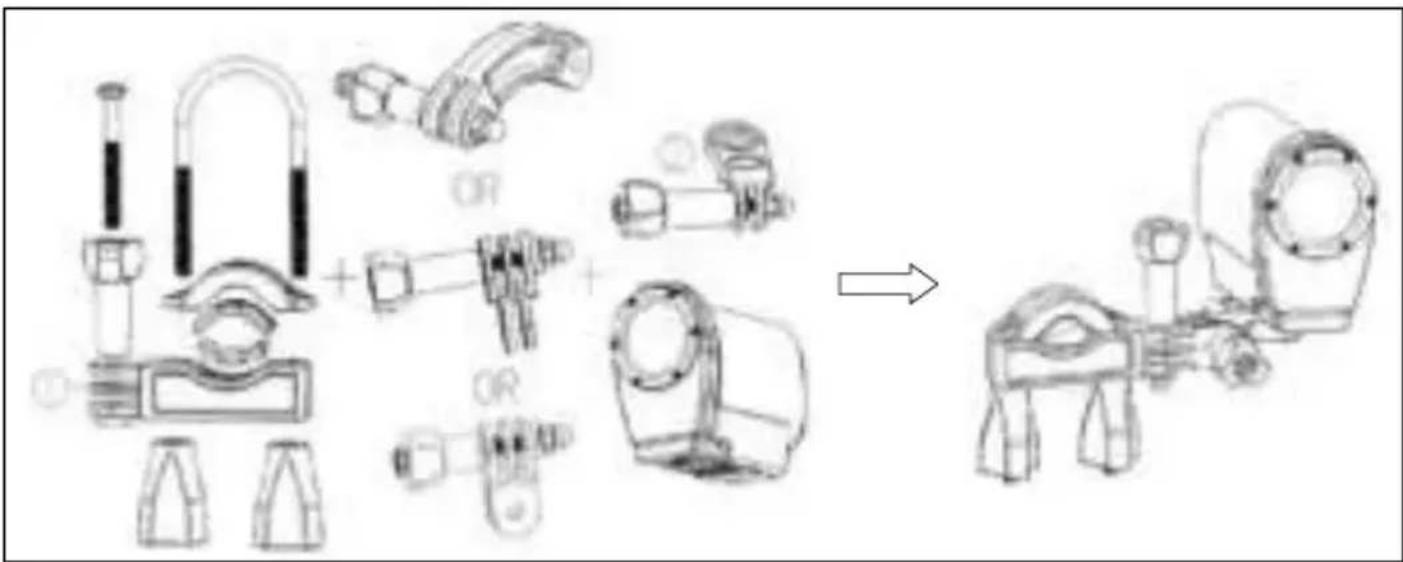

Rollei S-30 Wifi -videokameran kiinnittäminen pyöään

1. Laita videokamera vedenpitävään koteloon tai kiinnikkeeseen ja lukitse se kiinni.
2. Ota esille kiinnike „A“, kiinnitä se polkupyörän ohjaustankoon kumisen suojuksen ja kiristysruuvien kanssa.
3. Valitse jokin kolmesta alla kuvatusta liittimestä ja kiinnitta se päkiinnikkeen „A" osan 1.
4. Kiinnitä metallisella ruuvilla varustetty liitin 2 edelliseen liittimeen.
5. Kiinnitta kiinnike 2: n metalliruuvi videokameran jalustan kiinnitsreikään.
6. Säädä videokamera sopivaan asentoon ja vakaaksi edellä mainituilla ruuveilla.

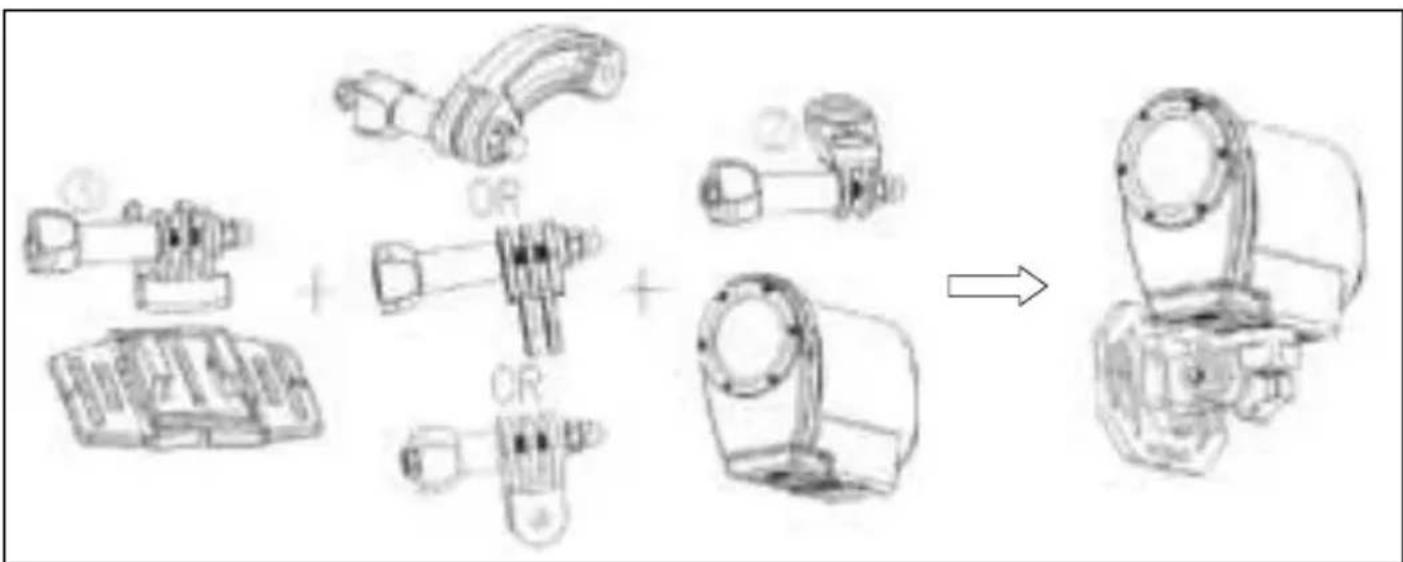

Action Rollei S-30 Wifi: n kiinnittäminen kypärään

1. Laita videokamera vedenpitävään koteloon tai kiinnikkeeseen ja lukitse se kiinni.
2. Kiinnitta liitin 3 paakiinnikkeeseen „B" seuraavalla tavalla.
3. Valitse jokin kolmesta alla kuvatusta liittimesta ja kiinnitta se liitttimeen 3.
4. Kiinnitä metallisella ruuvilla varustetty liitin 2 edellseen liittimeen.
5. Kiinnitta kiinnike 2: n metalliruuvi videokameran jalustan kiinnitsreikään.

1. Säädä videokamera sopivaan asentoon ja vakaaksi edellä mainituilla ruuveilla.
2. Kun videokamera on asennetu kiinnikkeeseen oikein, valitse tapa, jolla se kiinnitetaan kyparaan.
   a Hihnaa käytämällä: pujota hihna pääkiinnike B: n molempien paiden lapi, saädä hihnan pituus kypärän koon mukaan ja kiinnitä kypärään.
   b Tarraa kayttamalla: kiinnitā tarra paakiinnikkeen „B" alapintaan ja toinen puoli kyparaan.

HUOMiO:

sisalle. Tama on normalaia.

Toimenpiteet ennen käyttoönottoa

Akun lataaminen

Videokamerassa on sisäinen litium-polymeeriakku. Lataa akkua noin 6-10 tuntia ensimmäisellä latauskerralla.

1. Sammuta videokamera.
2. Liitä USB-kaapeli tietokoneeseen.
3. Avaa USB-liittimen suoja videokameran sivulla ja paikallista USB-liitin.
4. Liītā USB-kaapelin toinen pää videokameran USB-liittimeen.
5. Latauksen aikana merkkivalo loistaa punaisena. Kun akku on ladattu tayteen, merkkivalo sammuu.
6. Pitkällisen käytön jälkeen videokamera saattaa tuntua lampimälta. Tämä on normaalia.
7. Älä käytä virta-adapteria, jonka lahtövirta on alle 1 A.
8. Sammuta videokamera, mikali se kuumenee.
9. Älä käytä videokamera latauksen aikana.

MikroSD-kortin asentaminen

Asenna videotiedostoja ja kuvia tallentava mikroSD-kortti (vähintään luokka 4), ennen kuin käytät videokameraa:

1. Etsi mikroSD-kortin kansi videokameran pohjasta.
2. Avaa se, ja paikallista mikroSD-korttipaikka. Laita mikroSD-kortti aukkoon. Varmista, etta kortin suunta on sama kuin kannen kuvassa.
3. Kun kortti asennetaan oikein, kuulet napsahtavan aen.

Vinkki: videokamera ei voi tallentaa ilman mikroSD-korttia.

Perustoiminnot

Videokameran kytkeminen pälle ja.POIS.

1. Kytke videokamera paallee

Paina pitkään POWER-painiketta käynnistäaksesi videokameran.

1. Sammuta videokamera.

Sommuta videokamera painamalla pitkään POWER-painiketta.

Yleensä merkkivalo palaa sinisenä kameran ollessa käynissä, mutta käynnistettäessä ja sammutettaessa valo vilkkuu.

Tilan vaihtaminen

Videokamerassa on kolme tilaa: video, still-kuvaus ja toisto.

Paina MODE-painiketta vaihtaaksesi näden tilojen valillä.

Videotila. Videoleikkeiden tallennus

Still-kuvaustila. Still-kuvien ottaminen

Toistotila. Tallennettujen tiedostojen katseleminen

Videokameran asetukset

Käynnistämisen jälkeen paina MENU-painiketta missä Tahansa tilassa päästäksesi valikkoon. Paina MODE-painiketta päästäksesi asetusvalikkoon. Paina UP- ja DOWN-painikkeita valitaksesi videokameran asetukset. Lopuksi paina OK päästäksesi alavalikkoon tai varmistaaksesi asetukset. Paina MENU-painiketta poistuaksesi. (Änet / Taustavalo / Tehon taajuus / Virransästö / Paivamaärä & aika... / Kieli / USB / Alusta / Palauta kaikki...)

Virransäastö

Voit saëstaë virtaa kayttamällä tata toiminta: kamera sammuu automaattisesti jonkin ajan kuluttua. Pois / [1 min] / [3 min] / [5 min]

Päivämäärä & Aika ...

Aseta paivamaara ja aika. Painamalla MODE-painiketta voit valita vuoden, kuukauden, paivan, tunnin, minuutin ja sekunnin valilta. Paina OK-painiketta vahvistaaksesi.

Kieli

Aseta nayton kieli. [EN] / [FR] / [NL] / [ES] / [IT] / [PT] / [DE] / [DK] / [SE] / [FI] / [GR] / [CZ[ / [PL] / [HU] / [RU] / [NO]

USB

Laajenna muita toimintoja käytämällä USB: tä.

[MSDC]: valitsemalla tämän vaihtoehdon voit siirtyä muistitilaan liittäessäsi laitteen tietokoneeseen.

[Pictbridge]: valitse tämä vaihtoehto tulostaaksesi kuvia tulostimella, joka on merkitty Pictbridge-logolla.

[H264]/[MJPG]: valitsemalla tämän vaihtoehdon voit märittä kameran PC-kameraksi liittäessä iaitteen tietakoneeseen. Toimintavaiehet ovat seuraavat:

Valitse täm vaihtohto ja liitä videokamera tietokoneeseen. Täloin voit käyttaa laitetta PC-kamerana kaksoisnapsauttamalla kuvaketta [Oma tietokone]

Yhdistettyäsi laitteen tietokoneeseen paina MODE-painiketta vaihtaaksesi [MSDC]- ja PC-kameratoimintojen valillä

Alustus

Poista kaikki tiedot mukaan lukien suojatut tiedostot. On suositeltavaa ladata tärkeät tiedostot tietokoneelle ennen alustusa. [Kyllä] / [Ei]

Videoleikkeiden tallennus

1. Paina MODE-painiketta vaihtaaksesi videokameran videotilaan
2. Näytön avulla voit tarkastella kohdetta, jota haluat kuvata.
3. Paina SHUTTER-painiketta aloittaaksesi tallennuksen. Paina uudelleen päattäksesi tallennuksen.
4. Keskeytä painamalla UP-painiketta, paina toistamiseen jatkaaksesi.
5. Paina DOWN-painiketta päästäksesi virransäastötilaan. Näytö on tällöin pineänä. Tänä aikana kamera voi yha tallentaa videoleikkeitä. Paina uudelleen päätäksesi virransäastötilan.
6. Paina OK-painiketta otaaksesi still-kuvan samalla kun tallennat videokuvaa. Kuvake „still-kuva otettu" ilmestyy naytolle, kun kuva on otettu.
7. Lopetettuasi tallennuksen paina UP-painiketta paastaksesi Wi-Fi-tilaan. Katso yksityiskohdat kayttoohjeen Wi-Fi-osiosta.
8. Paina MENU-painiketta asettaaksesi videokameran videotilaan. (Videon koko / Videon iota / Valkotasapaino / Mittaus / Efekti / Saumaton / Paivämääräleima)

Saumaton

Aseta loop-tallennuksen kesto:

Pois / [1 min] / [3 min] / [5 min]

Still-kuvien ottaminen

1. Paina MODE-painiketta vaihtaaksesi videokameran still-kuvaustilaan
2. Nayton avulla voit tarkastella kohdetta. Paina SHUTTER- tai OK-painiketta ohtaaksesi still-kuvan.
3. Paina DOWN-painiketta päästäksesi virransaastotilaan. Naytö on talloin pimeana.
4. Lopetettuasi tallennuksen paina UP-painiketta päästäksesi Wi-Fi-tilaan. Katso yksityiskohdat käyttoohjeen Wi-Fi-osiosta.
5. Paina MENU-painiketta asettaaksesi videokameran videotilaan. (Tarkkuus / Laatu / Mittaus / Valkotasapaino / ISO / Valotusaika / Terävyys / Efekti / Ohjaimen tila / Sarjakuvaus / Päivämärä leima)

Ohjaimen tila

[2 s] / [10 s]: asettaa viiveen sekunteina laukaisimen painamisesta kuvan ottamiseen.

Sarjakuvaus

Ottaa useita kuvia yhdellä laukaisulla Pois / [3] / [5] / [10]

Toisto

Kaikki videot ja kuvat tallennetaan mikroSD-kortille. Voit tarkastella tallennetuja tiedostoja vasta asennettuasi mikroSD-kortin.

1. Paina MODE-painiketta päästäkesi toistotilaan
2. Voit tarkastella tiedostoja painamalla UP- ja DOWN-painikkeita.
3. Katseltaessa kuvia paina OK aloittaaksesi diaesityksen ja MENU-painiketta poistuaksesi.
4. Videoita katsellessa paina OK aloittaaksesi toiston ja UP-painiketta aloittaaksesi tauon. Paina uudelleen UP jatkaaksesi. Paina MENU-painiketta lopettaaksesi toiston.
5. Paina MENU-painiketta asettaaksesi videokameran toistotilaan. (Suojaa / Poista / Diaesitys / Efakti / kännä / Muuta kokoa / Äänimuistio)

Poista

Valitse poistaaksesi tiedostoja. [Yksi] / [kaikki]

Diaesitys

Tassā tilassa laite toistaa kaikki kortilla olevat kuvat automaattisesti.

Start: käynistää diaesyksen

Aikavali: [1 - 10 s]

Siirtymä: [1] / [2] / [3] / [4] / [5] / [yhdistelma]

Toista: [Kyllä] / [ei]

Efekti

Maarita variefekti lisataksesi varisavya kuvaan:

[Mustavalko] / [seepia] / [negatiivi] / [kirkkaan punainen] / [kirkkaan vihrea] / [kirkkaan sininen]

Muuta kokoa

Pienennä kuvaa.

[3M] / [2M] / [1M] / [VGA]

Äanimuistio

Lisaa taustamusiikkia tai ainite valittuun tiedostoon:

[Lisaa] / [poista]

Yhteydet

Tiedostojen lataaminen

On kaksi tapaa ladata tiedostoja muistikortilta tietokoneelle:

Kortinlukijan käytto

1. Poista muistikortti videokamerasta ja työnnä se mediakortinlukijaan.
2. Kytke kortinlukija tietokoneeseen.
3. Avaa [Oma tietokone] tai [Resurssienhallinta] ja kaksoisnapsauta sitä siirrettävän levyn kuvaketta, joka edustaa muistikorttia.
4. Kopioi kuvat kortilta tietokoneelle haluamaasi kansoon.

Käytämälä USB-kaapelia

1. Kytke videokamera USB-kaapelilla tietokoneen USB-porttiin ja käynistä camera.
2. Käynnistä videokamera. Näytö muuttuu kirkkaaksi ja næt kuvakkeen „MSDC".
3. Avaa [Oma tietokone] tai [Resurssienhallinta]. "Siirrettäv" nakyu luettelossa.
   Kaksoisnapsauta "Siirrettäv" -kuvaketta tarkastellaksesi sen sisältoa. Kameraan tallenetut tiedostot sijaitsevat kansiossa "DCIM".
4. Kopioi haluamasii tiedostot tietokoneeseen.

Liittäminen teräväpiirtotelevision

Liītā videokamera terāvāpiirtelevisioon mukana tulevalla HDMI-kaapelilla.

1. Käynnista teraväpiirtotelevisio ja aseta kamera HDMI-tilaan.
2. Kytke videokamera paallee.
3. Kun kamera on oikein yhdistetty, sen nayttö tummenee, mutta kohteen voi nahda teraväpiirtotele- vision ruudulla. Voit kayttä kameran video- ja still-kuvatoimintoja sekä valikkoja samalla tavalla kuin kameran omalta naytölta; sen nayttönä on nyt teraväpiirtotelevisio.

Wi-Fi-yhteydet

Voit käyttaa matkapuhelimen tai tablettietokoneen Android- tai IOS-järjestelmää videokameran ohjaamiseen Wi-Fi-yhteyden kautta.

1. Varmista, etta olet asentanut „Rollei S 30 WiFi“-sovelluksen matkapuhelimeen tai tablettietokoneeseen (Androidit voi ladata „Play Storesta“ ja IOS-sovellukset „APP Storesta").
2. Laita videokamera pälle ja paina UP-painiketta päästäksesi Wi-Fi-yhteyden tilaan. "Waiting for Wi-Fi Connecting" (Odottaa Wi-Fi-yhteytä) -ilmoitus ilmestyy kameran näytölle.
3. Avaa matkapuhelimen tai tabletti-PC: n Wi-Fi-tila ja etsi Wi-Fi-laite nimeltä „Rollei S-30Wi-Fi_ “ (* on 000001 - 010200). Lóydettyäsi sen muodosta yhteys. Esiasetetu salasana on „00000000"
4. Kun Wi-Fi-yhteys on muodostetu onnistuneesti, kuvake "Wi-Fi Connection Ready...!" ("Wi-Fi yhteys valmis...!") ilmestyy videokameran näytölle.
5. Suorita „Rollei S 30 WiFi". Videokameran naytön sisälto nikyy puhelimen tai tabletti-PC: n naytöllä. Tällöin voit ohjata sen toimintaa matkapuheimelta tai tabletttietokoneelta käsin.

Aloitus:

• Kosketa kuvakkeita [ja [] tyaksisi videotilaan ja still-kvaustilaan.
• Kosketa kuvaketta a oittaaksesi videoklipin tallennuksen. Kosketa sitä uudelleen lopettaaksesi tallennuksen. Kosketa kuvaketta taaksesi still-kuvan.

Asetukset: (vaihtelee ohjelmistoversion mukaan)

Kosketa kuvaketta, Jonka haluat märittä, kuten itselaukaisin, resoluutio, valkotasapaino.

• Itselaukaisin: aseta viive siitä, kun sulkimen kuvaketta on kosketettu, siihen, kun kuva otetaan. Pois / [2 s] / [10 s]
• Still-kuvan tarkkuus: [5M] / [3M] / [2M] / [1M] / [VGA]
• Videon tarkkuus: [FHD 1080p@30 fps] / [HD 720P@60 fps] / [HD 1280*720(30 fps)]
  Valkotasapaino: automaattinen / paivanvalo / pilvinen / loisteputki / hehkulamppu

Kosketa kuvaketta tehdäksesi lisää asetuksia. Sarjakuvaus, valkotasapaino, taajuus, alusta kamera ja versiotiedot.

• Sarjakuvaus: ottaa määrittelemäsi määrän kuvia. Pois / [3 kuvaa] / [5 kuvaa] / [10 kuvaa]
• Käytön aikana paina videokameran UP-painiketta tai poistu „Rollei S 30 WiFi" -sovelluksesta, jolloin yhteys katkeaa.

Tekniset tiedot

Kenno 2,0 megapikselin CMOS-kenno
Käytötilat Videokuvaustila, still-kuvaustila, toistotila
Suljin Sähköinen
LCD-näytö 1,5-tuumainen TFT-näytö
Tallennus MikroSD-kortti (32G)
Tarkkuus Video: [1920x1080 (30 fps)] / [1280x720 (60 fps)] / [1280x720 (30 fps)]
Still-kuva: [2560x1920] / [2048x1536] / [1600x1200] / [1280x960] / [640x480]
Sarjakuvaus [3] / [5] / [10] kuvaa / sarja
ISO Automaattinen 50 / 100 / 200 / 400 / 800
Mittaus Keskitetty / Monipiste / Pistemittaus Valotus -2 EV ~ + 2 EV
Valkotasapaino Automaattinen / paivänvalo / pilvinen / hehkulamppu / loisteputki
Tiedostomuoto Kuva: JPG Video: MOV
Akku Lithium-polymeriakku (sisäänrakennettu)
Kaiutin Sisäänrakennettu
Mikrofoni Sisäänrakennettu
Mitat 82 x 47,2 x 27,1 mm
Paino Noin 75 g

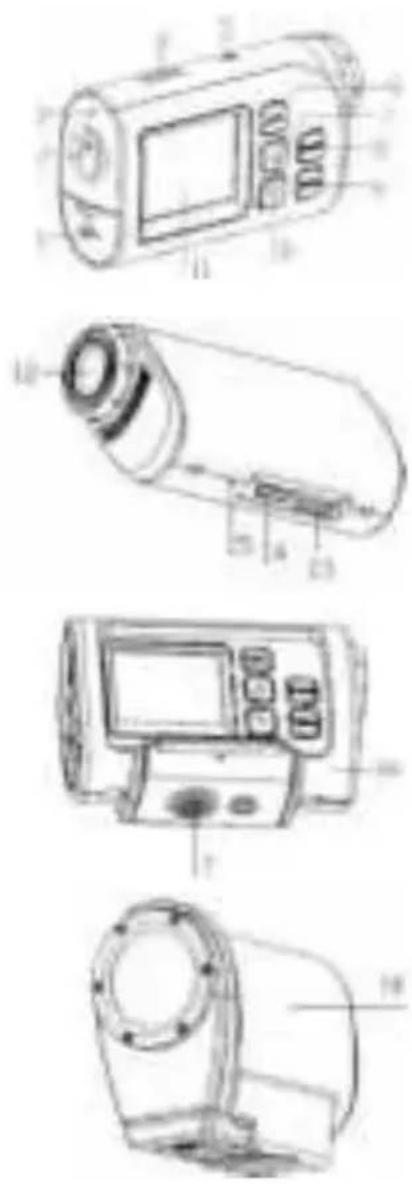

Utseende og knapper
