S-31-LR-QL - Kaiutin PIONEER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lattiakaiutin, 2-tie, bassirefleksi
Merkki	PIONEER
Malli	S-31-LR-QL
Bassikaiutin	2 x 10 cm kartio
Diskantti	2,5 cm kupoli
Nimellisimpedanssi	6 Ω
Taajuusvaste	38 Hz – 40 kHz
Herkkyys	84 dB (2,83 V)
Suurin sallittu teho	120 W
Jakotaajuus	3 kHz
Mitat (L x K x S)	202 x 1006 x 230 mm
Paino	8,8 kg
Kotelotyyppi	Hylly / lattia, bassirefleksi
Mukana tulevat tarvikkeet	Kaiutinjohdot (3 m) x 2, kaatumissuojat x 2, ruuvit x 2, liukuestetyynyt x 2 sarjaa, takuukortti, käyttöohje
Hoito	Puhdistus kuivalla liinalla; tarvittaessa laimennettu neutraali pesuaine; vältä liuottimia ja kemikaaleja
Asennusturvallisuus	Aseta tukevalle pinnalle, käytä mukana tulevia kaatumissuojia kaatumisen estämiseksi
Vahvistimen liitäntä	Alaliittimet (punainen +, musta -); suositeltu vahvistimen impedanssi: 4-16 Ω
Virransyöttö	Passiivinen (tarvitsee ulkoisen vahvistimen)
Korjattavuus	Irrotettava ritilä; kaiuttimia ei ole määritelty käyttäjän vaihdettaviksi
Takuu	Takuukortti mukana; katso ehdot

Usein kysytyt kysymykset - S-31-LR-QL PIONEER

Mikä on PIONEER S-31-LR-QL -kaiuttimen impedanssi?

Nimellisimpedanssi on 6 Ω. Liitä se vahvistimeen, joka tukee 4-16 Ω kuormaa.

Kuinka puhdistaa kaiuttimen kotelo?

Käytä kuivaa liinaa. Tarvittaessa laimennetulla neutraalilla pesuaineella (5-6 kertaa vettä) kostutettu ja hyvin kuivaksi puristettu liina. Älä koskaan käytä ohenninta, bensiiniä tai hyönteismyrkkyä.

Mikä on kaiuttimen suurin sallittu teho?

Suurin tuloteho on 120 W. Älä ylitä tätä arvoa, jotta kaiuttimet eivät vaurioidu.

Kuinka asentaa liukuestetyynyt?

Kiinnitä liukuestetyynyt kaiuttimen alapuolen neljään kulmaan ennen sen asettamista lattialle.

Kuinka kiinnittää kaatumissuoja?

Kiinnitä kaatumissuoja tukevasti kaiuttimen takaosaan mukana tulevilla ruuveilla. Vie vahvistettu naru (ei mukana) suojan läpi ja ankkuroi se tukevaan seinään.

Voinko irrottaa kaiuttimen ritilän?

Kyllä, ritilä on irrotettava. Irrottaaksesi aseta sormet alareunaan ja vedä varovasti ulospäin, tee sama yläosalle. Kiinnittääksesi kohdista neljä tappia reikiin ja paina tiukasti.

Kuinka liittää kaiutinjohdot vahvistimeen?

Varmista, että vahvistin on pois päältä. Liitä johdot kaiuttimen alaliittimiin napaisuus huomioiden (punainen +, musta -). Yhdistä toinen pää vahvistimen lähtöliittimiin. Voit käyttää bananaliittimiä poistettuasi suojakorkin.

Mihin kaiuttimet tulisi sijoittaa parhaan äänen saavuttamiseksi?

Aseta kaiuttimet tukevalle lattialle, yhtä etäälle sivuseinistä ja kuuntelupaikasta. Suuntaa ne 50-60 astetta kohti kuuntelupistettä. Television tulee olla vasemman ja oikean kaiuttimen välissä.

Mitä tehdä, jos kaiutin tuottaa säröytynyttä ääntä?

Vähennä heti äänenvoimakkuutta. Pitkäaikainen säröytyminen voi vaurioittaa kaiuttimia. Tarkista myös, ettei vahvistin ole ylikuormitettu ja että liitännät ovat oikein.

Kuinka hävittää kaiutin käyttöiän päättyessä?

Älä heitä laitetta kotitalousjätteiden mukana. Lainsäädännön mukaisesti vie se hyväksyttyyn keräyspisteeseen käytetyille elektroniikkalaitteille tai palauta se jälleenmyyjälle ostaessasi vastaavan uuden tuotteen.

KÄYTTÖOHJE S-31-LR-QL PIONEER

Maximaalingangsvermogen 120W

Wisselfrequentie. 3 kHz

Buitenafmetingen. 202 (B) mm x 1006 (H) mm x 230 (D) mm

Gewicht 8,8 kg

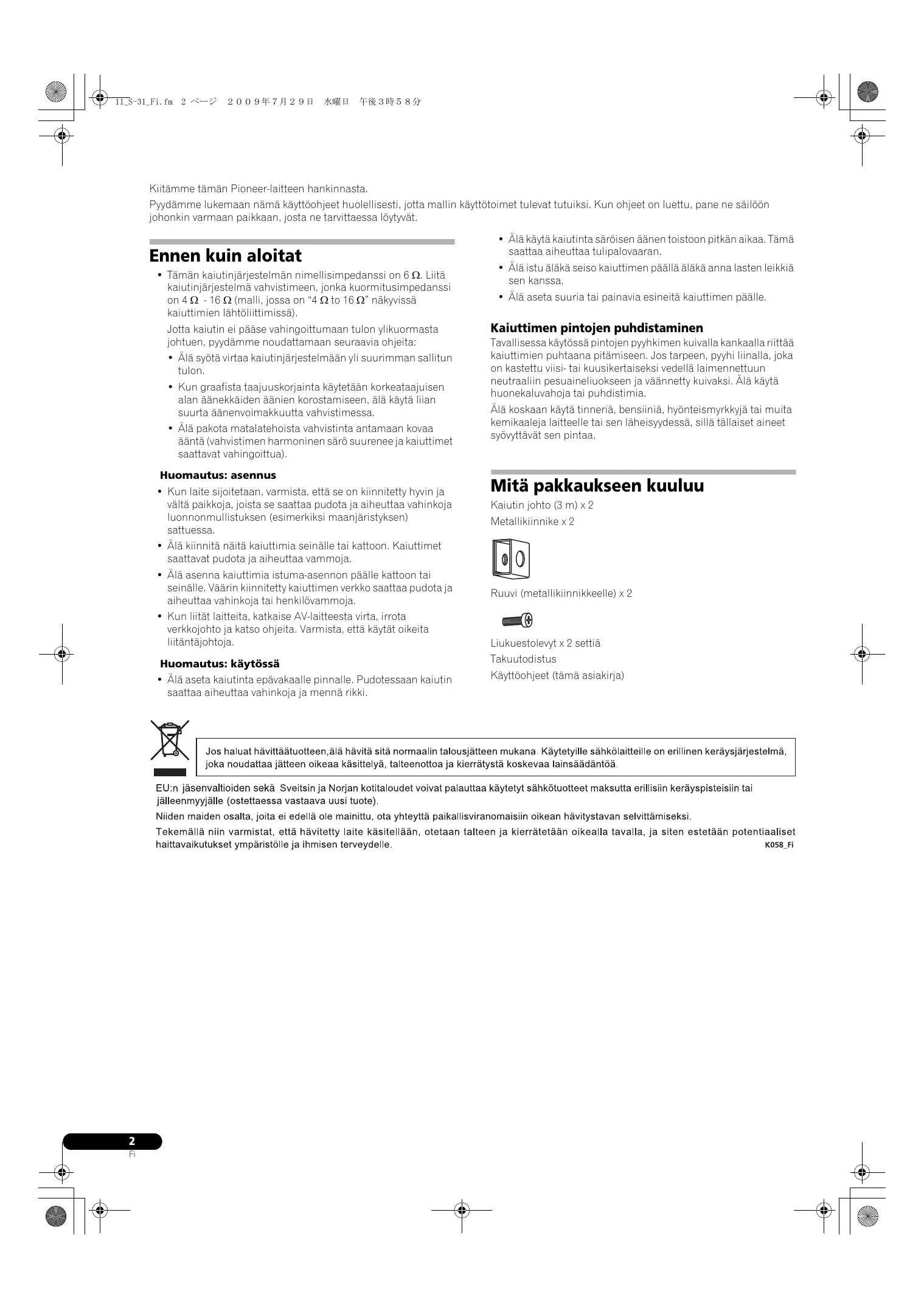

Kiitämme tämän Pioneer-laitteen hankinnasta.

Pyydämme lukemaan namä käytöohjeet huolellisesti, jotta mallin käytötoimet tulevat tutuiki. Kun ohjeet on luettu, pane ne sälöön johonkin varmaan paikkaan, josta ne tarvittaessa lótyvät.

Ennen kuin aloitat

• Tāmān kaiutinjärestelmān nimellisimpedansssi on 6 Ω. Littä kaiutinjärestelmä vahvistimeen, jonka kuormitusimpedansssi on 4 Ω - 16 Ω (malli, jossa on "4 Ω to 16 Ω" nakyvissä kaiuttimien lahtoliittimissä).

Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita:

• Alä syöta virtaa kaiutinjärestelmaän yli suurimman sallitun tulon.
• Kun graafista taajuuskorjainta käytetään korkeataajuisen alan änekkäiden änien korostamiseen, alä käytä liian suurta äanenvoimakkuutta vahvistimessa.
• Älä pakota matalatehoista vahvistinta antamaan kovaa äntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua).

Huomautus: asennus

• Kun laite sijoitetaan, varmista, etta se on kiinnitetty hyvin ja valtä paikkoja, joista se saattaa pudota ja aiheittaa vahinkoja luonnonmullistuksen (esimerkiki maanjäristyksen) sattuessa.
• Älä kiinnitä naitä kaiuttimia seinälle tai kattoon. Kaiuttimet saattavat pudota ja aiheuttaa vammoja.
• Alä asenna kaiuttimia istuma-asennon pääle katton tai seinälle. Väärin kiinnitetty kaiuttimen verkko saattaa pudota ja aiheuttaa vahinkoja tai henkilövammoja.
• Kun liitālaitteita, katkaise AV-laitteesta virta, irrota verkkojto ja katso ohjeita. Varmista, etta kaytāt oikeita liitäntäjohtoja.

Huomautus: käytössä

• Älä aseta kaiutinta epavakaalle pinnalle. Pudotessaan kaiutin saattaa aiheuttta vahinkoja ja mennä rikki.

• Älä käytä kaiutinta säröisen änen toistoon pitkän aikaa. Tämä saattaa aiheuttaa tulipalovaaran.

• Älä istu aläkä seiso kaiuttimen paällä aläkä anna lasten leikkiä sen kanssa.
• Älä aseta suuria tai painavia esineitä kaiuttimen paälle.

Kaiuttimen pintojen puhdistaminen

Tavallissessa käytössä pintojen pyyhkimen kuivalla kankaalla riittäa kaiuttimien puhtaana pitämiseen. Jos tarpeen, pyyhi liinalla, joka on kastetu viisi- tai kuusikertaiseksi vedellä laimennettuun neutraaliin pesuaineliuokseen ja vaannetty kuivaksi. Älä käytä huonekaluvahoja tai puhdistimia.

Alä koskaan käytä tinneria, bensiiniä, hyonteismyrkkyjä tai muita kemikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet syövytävat sen pintaa.

Mitä pakkaukseen kuuluu

Kaiutin johto (3m)× 2

Metallikiinnike x 2

Käyttoöhjeet (tämä asiakirja)

Jos haluat havittaatuotteen,älä havitta sita normalalin talousjatteen mukana. Käytetyille sahkolaitteille on erillinen keräysjärestelma, joka noudattaa jatteen oikeaa käsittelyä, talteenottoa ja kierratysta koskevaa lainsaadantöa.

EU:n jasenvaltioiden sekä Sveitsin ja Norjan kotitaloudet voivat palautta kaytetyt sahkotuotteet maksutta erillisiin keräyspisteisiin tai jalleenmyyjälle (ostettaessa vastaava uusi tuote).

Niiden maiden osalta, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisin oikean hviytastavan selvittämiseksi.

Tekemällä niin varmistat, etta havitetty laite käsitetläan, otetaan talteen ja kierrätetään oikealla ravall, ja siten estetään potentaliset haittavaikutukset ympäristolle ja ihmisen terveydelle. K058_Fi

Asennus

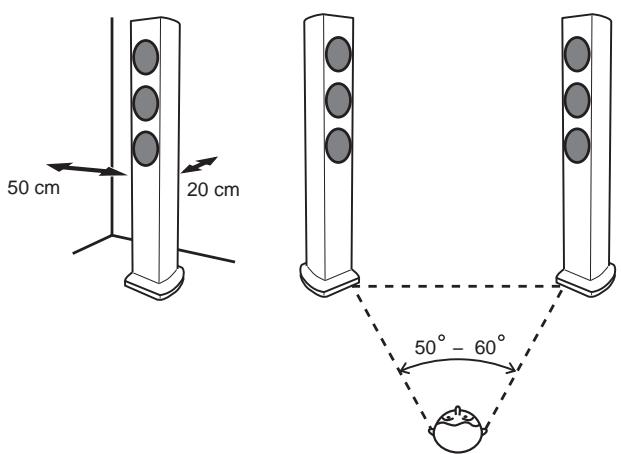

Kaiuttimien paikan valinta

• Kuuntelupaikan äenet vaikuttavat helposti kaiutinjärestelmän kautta toistuvaan ääene.
• Jotta äni toistuisi parhaalla mahdollisella ravalla, aseta kaiuttim vakaalle lattiapinnalle ja sijoita ne alla kuvatulla ravalla. Matalien änten tasa o voidaan saaatä siirtamälla kaiuttim lahemmas tai kauemmas seinastä. Sääda kaiuttim niin, etta ne ovat samalla etaisyddellä seinäpinnoista, jotta äni olisi tasapainossa.

• Aseta vasen ja oikea kaiutin samalle etaisyydelle kuuntelupaikasta, jotta stereoöäni kuuluu hyvin. Käytä kullekin kaiuttimelle samanpituista kaiutinjohtoa.
• Jos vain mahdollista, aseta vasen ja oikea etukaiutin samalle tasolle TV-ruudun kanssa.
• Jotta saadaan paras mahdollinen ympäristötilaäni, TV tuee sijoittaa vasemman ja oikean kaiuttimen valiin ja kaiuttimien tuee osoittaa 50-60 steessa kuontelupaikkaan.
• Jos huoneessa on paljon jalkikaiuntaa, suosittelemme raskaan kankaan ripustamista seinille ja/tai maton asettamista lattiale, jotta aeni vaimenee. Peitaseinat kokonaan, jotta tulos olisi paras mahdollinen.

Tärkeää

• Pioneer ei ota minkäänlaista vastuuta vahingoista, jotka ovat seurausta sjoittamisesta, virheellisetä asennuksesta, riittämottämä vahvuuden voimistamisesta, laitteen virheellisetä käytösta, luonnonmullistuksista jne.
• Koska namä kaiuttimet ovat aika painavat, alä asenna niitä epävakaaseen paikkaan; jos kaiutin putoa, se saattaa aiheuttaa vaurioita tai yakavia henkilövammoja.
• Kun asennat kaiuttimet, varmista, etta ne eivat pääse putoamaan eivätka kaatumaan, sillä jos ne putoavat esimerkiki saanjäristyksen tms. yhteydessä, seurauksena saattaa olla vakavia vammoja.

Liukuestolevyjen kiinnittäminen

Asennuspaikasta riippuen on suositeltavaa kayttä
liukuestolevyjä. Kiinnitta leyvt kaiuttimeen pohjaan neljään
kulmaan. Huomaa,etta paikasta riippuen leyvt yksin eivat esta
liukumista, joten alä asenna kaiuttimia sellaisiin paikkoihin, joissan ne liukuvat helposti.

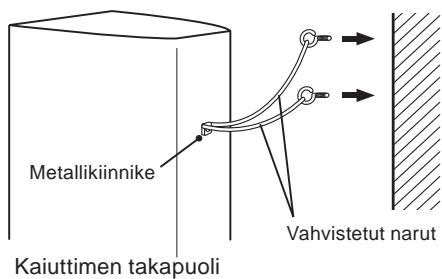

Putoamisen estavän kiinnikkeen asentaminen

• Kiinnitta varusteisiin kuuluvalla ruuvilla metallikiinnike lujasti kaiuttimien takaosaan.

• Kuljeta likkeistä saata vahva naru metallikiinnikkeen lapi, jotta kaiutin saadaan tuettua seinaan. Varmista, etta seina, johon kaiutin kiinnitetäan, on tarpeeksni vahva ja kestäa kaiuttimen painon. Kun kaiutin on kiinnitetty, varmista, etta se ei pääse kaatumaan.
• Jos kaiutin putoaa, se saattaa aiheuttaa vahinkoja.
• Älä kiinnitä metallikiinnikettä suoraan seinaan. Sitä tulek käytäa vain yhdessä vahvan narun kanssa estämään kaiuttimen putoaminen.

• Kuljeta kaksi vahvaa narua metallikiinnikkeen lapi ja kiinittä kaiutin seinaan edellä kuvatulla tavalla.

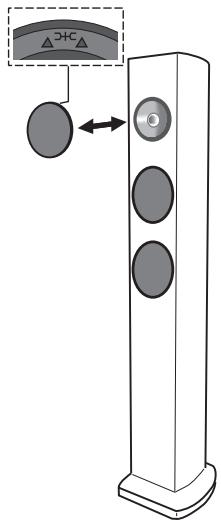

Verkon kiinnittämien ja irrottaminen

Suosittelemme, etta naita kaiuttimia kaytetaan verkko
kiinnitettnä, mutta haluttaessa se voidaan kuitenkin irrottaa.
Irrota verkko noudattamalla seuraavia ohjeita:

1 Irrota verkko ottamalla sormillasi kiinni verkon alaosasta ja vetämällä varovasti eteenpän. Irrota sitten samalla tavalla ylapuolelta.

2 Verkko kiinnitetään takaisin paikalleen pitämällä verkkoa niin, etta kolmiotunnus osoittaa ylöspäin, kohdistamalla verkon takana olevat neljä tappia kaiuttimessa oleviin aukkoihin ja painamalla lujaa.

Liitännät

Täm kaiuttimen varusteisiin ei kuulu kaiutjohtoja vahvistimeen tapahtuvaa liittamista varten.

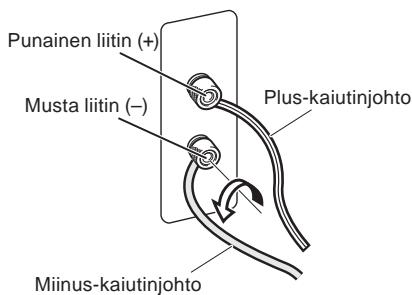

Johtoen liittäminen

1 Katkaise virta vahvistimesta.
2 Liitä kaiutinjohdot kaiuttimen takana olevin tuloliittimiin (alemmat). Tuloliittimen napaisuus: punainen on positivinen (+) ja musta negatiivinen (-).

3 Liitä johtoen toinen pää vahvistimen kaiuttinen lahtölliittimiin (katso tarkemmat tiedot vahvistimen käyttoohjeista).

• Ota kiinn alempien tuloliittimien suojusnupeista ja kännä niitä vasemmalle (vastapäivän), aseta kaiutinjohdot liittimien aukkoihin ja kiristä sitten nupit oikosulkutangon ja johdon kiinnittämiseksi.
  Kaiutinliittimet voidaan liittaa myos banaanipistokkeella.
• Kun kaytāt banaanipistoketta, ota ensin pois suojukset, jotka peittāvāt kaiutinliittimen.

• Kun pistokkeet on liitetty, varmista johdoista kevestyi vetamalla, etta johtoen paat on kiinnitetty lujasti liittimiin. Huonot liitannat aiheuttavat kohinaa ja katkoja aaneen.

• Jos johtoen säikeet työntyvät ulos liittimista ja saïkeet pääsevat koskettamaan toisiaan, vahvistimeen kohdistu ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, etta vahvistin lakkaa toimimasta ja vahingoittuu.

• Kun kaytetaan vahvistimeen liitettyjä kaiutinpareja, normaalia stereotehostetta ei saada, jos yhden kaiuttimen (vasemman tai oikean) napaisuus (+, -) on painvastainen.

VAROTOIMET

KaiutnPäätteet ovat HENGENVAARALLISIA, kun virta on pällä. Estä sahköiskun vaara irrottamalla sähköjohto, ennen kuin kosketat eristämottömi osia kaiutinkaapeleita kyktettäessä tai irrotettaessa.

D3-4-2-2-3_A_Fi

Tekniset tiedot

Kotelo. Bassorefleksi, lattiale asetettava typpi

Rakenne. 2-teinen

Herkkyys. .84 dB (2,83 V)

Suurin tuloteho 120 W

Jakosuodatintaajuus 3 kHz

Ulkoiset mitat 202 (L) mm x 1006 (K) mm x 230 (S) mm

Paino 8,8 kg

Vakiovarusteet

Kaiutinjohto (3 m) 2

Metallikiinnike 2

Liukuestolevyt 2 settiä

Takuutodistus

Käyttoöhjeet (tämä asiakirja)

Huom

Parannusten vuoksi pidätämmme oikeuden muuttaa teknisä ominaisuuksia ja ulkoasua ilman erillista ilmoitusta.

on Pioneerin vaihesaatotekniikalla varustettuihin

tuotteisiin merkitty tavaramerkki. Tämä teknoologia mahdollistaa korkealaatuisen äanentoiston kustakin osasta parantamalla kokonaisvaiheen sopivuutta.

Julkaisija : Pioneer Corporation.

Kaikki oikeudet pidatetaan.
