РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-31-LR-QL PIONEER

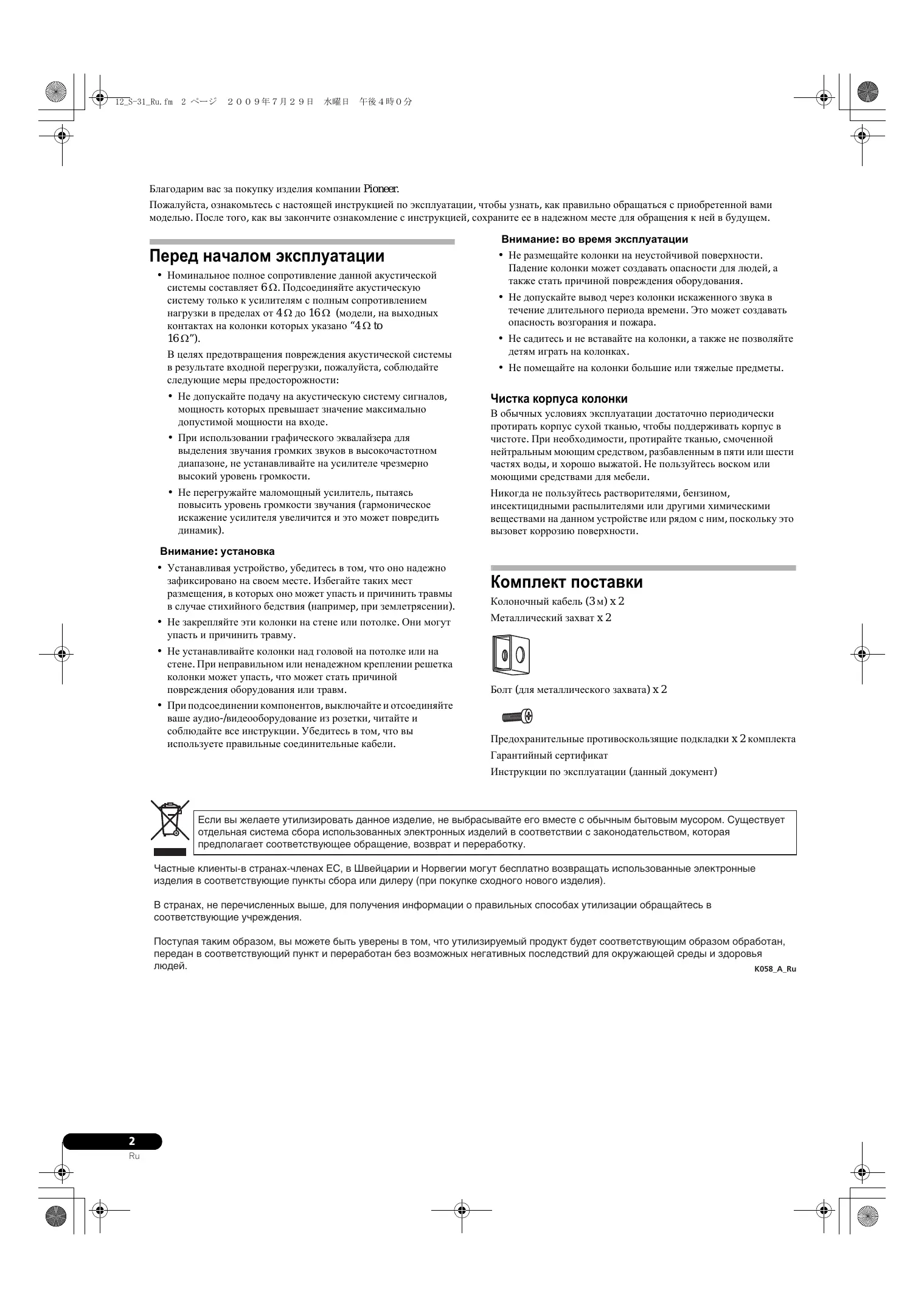

Благодарим вас за покупку изделия компании Pioneer. Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами моделью. После того, как вы закончите ознакомление с инструкцией, сохраните ее в надежном месте для обращения к ней в будущем. Внимание: во время эксплуатации

Перед началом эксплуатации • Номинальное полное сопротивление данной акустической системы составляет 6 Ω. Подсоединяйте акустическую систему только к усилителям с полным сопротивлением нагрузки в пределах от 4 Ω до 16 Ω (модели, на выходных контактах на колонки которых указано “4 Ω to 16 Ω”). В целях предотвращения повреждения акустической системы в результате входной перегрузки, пожалуйста, соблюдайте следующие меры предосторожности: • Не допускайте подачу на акустическую систему сигналов, мощность которых превышает значение максимально допустимой мощности на входе.

• Не размещайте колонки на неустойчивой поверхности. Падение колонки может создавать опасности для людей, а также стать причиной повреждения оборудования. • Не допускайте вывод через колонки искаженного звука в течение длительного периода времени. Это может создавать опасность возгорания и пожара. • Не садитесь и не вставайте на колонки, а также не позволяйте детям играть на колонках. • Не помещайте на колонки большие или тяжелые предметы.

Чистка корпуса колонки

• При использовании графического эквалайзера для выделения звучания громких звуков в высокочастотном диапазоне, не устанавливайте на усилителе чрезмерно высокий уровень громкости.

В обычных условиях эксплуатации достаточно периодически протирать корпус сухой тканью, чтобы поддерживать корпус в чистоте. При необходимости, протирайте тканью, смоченной нейтральным моющим средством, разбавленным в пяти или шести частях воды, и хорошо выжатой. Не пользуйтесь воском или моющими средствами для мебели.

• Не перегружайте маломощный усилитель, пытаясь повысить уровень громкости звучания (гармоническое искажение усилителя увеличится и это может повредить динамик).

Никогда не пользуйтесь растворителями, бензином, инсектицидными распылителями или другими химическими веществами на данном устройстве или рядом с ним, поскольку это вызовет коррозию поверхности.

Внимание: установка • Устанавливая устройство, убедитесь в том, что оно надежно зафиксировано на своем месте. Избегайте таких мест размещения, в которых оно может упасть и причинить травмы в случае стихийного бедствия (например, при землетрясении). • Не закрепляйте эти колонки на стене или потолке. Они могут упасть и причинить травму.

Комплект поставки Колоночный кабель (3 м) x 2 Металлический захват x 2

• Не устанавливайте колонки над головой на потолке или на стене. При неправильном или ненадежном креплении решетка колонки может упасть, что может стать причиной повреждения оборудования или травм.

Болт (для металлического захвата) x 2

• При подсоединении компонентов, выключайте и отсоединяйте ваше аудио-/видеооборудование из розетки, читайте и соблюдайте все инструкции. Убедитесь в том, что вы используете правильные соединительные кабели.

Предохранительные противоскользящие подкладки x 2 комплекта Гарантийный сертификат Инструкции по эксплуатации (данный документ)

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. Чacтные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия). В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в cooтветcтвующие учреждения. Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей. K058_A_Ru

Использование предохранительных противоскользящих подкладок

Правила установки Выбор места для размещения акустических систем • Условия в помещении прослушивания оказывают тонкое воздействие на качество звуков, воспроизводимых через акустические системы. • Для достижения наилучшего качества звучания, выберите место на твердом и прочном полу и расположите колонки, как это показано на рисунке внизу. Уровень низкочастотных звуков можно отрегулировать, передвигая колонки ближе или дальше от стены. Настройте колонки таким образом, чтобы они были расположены на одинаковом расстоянии от стены с соответствующей стороны, чтобы обеспечить сбалансированное звучание.

В зависимости от места установки рекомендуется использовать предохранительные противоскользящие подкладки. Применяйте подкладки по четырем углам на той стороне колонки, которая будет располагаться снизу. Обратите внимание, что в зависимости от места установки подкладки могут не обеспечить полностью необходимую силу трения, достаточную для предотвращения соскальзывания колонки в условиях, где велика вероятность ее смещения с места. Предохранительные противоскользящие подкладки

Установка крепежа защиты от падения 50 см

• С помощью прилагаемого болта прочно закрепите металлический захват на задней панели колонки.

• Располагайте левую и правую колонки на одинаковом удалении от позиции слушателя для обеспечения хорошего стереофонического звучания. Используйте для каждой колонки колоночные кабели одинаковой длины. • Насколько это возможно, располагайте передние левые и правые колонки на одинаковой плоскости с экраном телевизора, на наибольшем возможном удалении.

• Если в комнате наблюдается значительный эффект реверберации, рекомендуется повесить плотную материю на стены и/или постелить на пол ковер для приглушения звука. Для достижения лучших результатов полностью закройте стены материей.

• Падение колонки может причинить ущерб. • Не прикрепляйте металлический захват непосредственно к стене. Его следует использовать только в сочетании со шнуром повышенной жесткости для предотвращения падения колонки.

• Для достижения оптимального объемного звучания следует помещать телевизор между левой и правой колонками таким образом, чтобы динамики были направлены на позицию слушателя под углом от 50 до 60 градусов.

• Пропустите имеющийся в продаже шнур повышенной жесткости через металлический захват, чтобы надежно прикрепить колонку к стене. Убедитесь в том, что стена, к которой фиксируется колонка, имеет достаточную прочность, чтобы удержать вес колонки. После закрепления колонки убедитесь в том, что она не упадет.

Металлический захват

Задняя часть колонки

Шнуры повышенной прочности

• Пропустите два шнура повышенной прочности через металлический захват и прикрепите колонку к стене, как это показано вверху.

• Компания Pioneer не несет ответственность по возмещению каких-либо убытков, понесенных в результате сборки, неправильного монтажа, недостаточного крепления, неправильной эксплуатации изделия, явлений природы и т. д. • Поскольку данные акустические системы имеют довольно большой вес, не устанавливайте их в нестабильных местах; падение колонки может привести к материальному ущербу или травмам. • При установке данных акустических систем, обязательно принимайте меры предосторожности, предупреждающие их опрокидывание или падение, поскольку случайное падение в результате землетрясений или других причин может привести к травмам.

Установка и снятие решетки Данную акустическую систему рекомендуется использовать с установленной решеткой, которую, в то же время, при желании можно снять. Чтобы снять решетку, следуйте изложенным ниже инструкциям: 1 Чтобы снять решетку, расположите пальцы с внешней стороны в нижней части решетки и осторожно потяните решетку наружу. Повторите то же действие в верхней части, чтобы отсоедините решетку. 2 Чтобы снова подсоединить решетку, возьмите решетку колонки треугольной меткой вверх, затем совместите четыре штырька на обратной стороне решетки с отверстиями в корпусе колонки и с силой нажмите на решетку.

• Для подсоединения к контактным разъемам колонки вы также можете использовать вилку штекерного (бананового) типа. • При использовании вилки штекерного типа сначала удалите колпачки, закрывающие контактные разъемы колонки. • После подсоединения штепселей, слегка потяните за кабели, чтобы убедиться в том, что концы кабелей надежно закреплены в контактных разъемах. Плохой контакт может стать причиной возникновения шумов и пропадания звука. • Если провода кабелей будут случайно выдернуты из контактных разъемов и войдут в контакт между собой, это вызовет чрезмерную дополнительную нагрузку на усилитель. Это может стать причиной сбоев в работе и даже поломки усилителя. • Когда вы пользуетесь комплектом колонок, подсоединенных к усилителю, вы не сможете получить нормальный эффект стереофонического звучания, если полярность (+, –) подключения одной из колонок (левого или правого) изменена на обратную.

Если система ВКЛЮЧЕНА, прикосновение к контактам громкоговорителей ОПАСНО. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым неизолированным деталям. D3-4-2-2-3_A_Ru

Соединения К данной колонке не прилагаются колоночные кабели, используемые для подсоединения к усилителю.

Подсоединение кабелей 1

Выключите питание усилителя.

2 Подсоедините колоночные кабели к входным контактным разъемам (нижние) на задней панели колонки. Полярность входных контактных разъемов обозначается следующим образом: красный — положительный (+), черный — отрицательный (–). Красный контактный разъем (+) Черный контактный разъем (–)

Колоночный кабель под напряжением

Нулевой колоночный кабель

3 Подсоедините другие концы кабелей к выходным контактным разъемам усилителя (за подробным описанием обращайтесь к инструкциям по эксплуатации вашего усилителя). • Взявшись за головки на нижних контактных разъемах, поверните их влево (против часовой стрелки); вставьте провода колоночного кабеля в отверстия в контактных клеммах, затем затяните головки, чтобы зафиксировать как провода, так и замыкающий соединитель.

Поставляемые в комплекте принадлежности Колоночный кабель (3 м) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Металлический захват . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Болт (для металлического захвата) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Предохранительные противоскользящие подкладки . . . . . 2 комплекта Гарантийный сертификат Инструкции по эксплуатации (данный документ)

Технические характеристики и конструкция могут изменяться без предварительного уведомления, в связи с вносимыми усовершенствованиями.

является товарным знаком, наносимым на продукты, в которых применяется технология регулировки фазы Pioneer Phase Control. Данная технология позволяет получать высококачественное звучание воспроизводимых каждым компонентом звуков посредством повышения точности настройки уровня фазировки.

Издано Pioneer Corporation. © Pioneer Corporation, 2009. Все права защищены.
