S-31-LR-QL - Högtalare PIONEER - Gratis bruksanvisning och manual

Produkttyp	Golvhögtalare, 2-vägs, basreflex
Märke	PIONEER
Modell	S-31-LR-QL
Basenhet	2 x kon 10 cm
Diskanthögtalare	Dom 2,5 cm
Nominell impedans	6 Ω
Frekvensomfång	38 Hz – 40 kHz
Känslighet	84 dB (2,83 V)
Maximal tillåten effekt	120 W
Delningsfrekvens	3 kHz
Mått (B x H x D)	202 x 1006 x 230 mm
Vikt	8,8 kg
Kabinetttyp	Bokhylla / golv, basreflex
Medföljande tillbehör	Högtalarkablar (3 m) x 2, fallsäkringar x 2, skruvar x 2, halkskydd x 2 set, garantikort, bruksanvisning
Underhåll	Rengöring med torr trasa; utspätt neutralt rengöringsmedel vid behov; undvik lösningsmedel och kemikalier
Installationssäkerhet	Placera på en stabil yta, använd medföljande fallsäkringar för att förhindra tippning
Anslutning till förstärkare	Nedre terminaler (röd +, svart -); rekommenderad förstärkarimpedans: 4 till 16 Ω
Strömförsörjning	Passiv (kräver extern förstärkare)
Reparerbarhet	Avtagbart galler; högtalare specificeras inte som användarutbytbara
Garanti	Garantikort ingår; se villkoren

Vanliga frågor - S-31-LR-QL PIONEER

Vad är impedansen för högtalaren PIONEER S-31-LR-QL?

Den nominella impedansen är 6 Ω. Anslut den till en förstärkare som stöder en last på 4 till 16 Ω.

Hur rengör jag högtalarkabinettet?

Använd en torr trasa. Vid behov, en trasa indränkt i utspätt neutralt rengöringsmedel (5-6 gånger vatten) och väl urvriden. Använd aldrig thinner, bensin eller insektsmedel.

Vilken är den maximala effekten högtalaren tål?

Den maximala inmatningseffekten är 120 W. Överskrid inte detta värde för att undvika skada på högtalarna.

Hur installerar jag halkskydden?

Limma fast halkskydden på de fyra hörnen av högtalarens undersida innan du placerar den på golvet.

Hur fäster jag fallsäkringen?

Fäst fallsäkringen ordentligt på baksidan av högtalaren med medföljande skruvar. Trä en förstärkt lina (medföljer ej) genom säkringen och förankra den i en solid vägg.

Kan jag ta bort gallret från högtalaren?

Ja, gallret är avtagbart. För att ta bort det, placera fingrarna på nedre kanten och dra försiktigt utåt, gör sedan samma för den övre delen. För att sätta tillbaka, rikta in de fyra tapparna med hålen och tryck fast ordentligt.

Hur ansluter jag högtalarkablarna till förstärkaren?

Se till att förstärkaren är avstängd. Anslut kablarna till högtalarens nedre terminaler med rätt polaritet (röd +, svart -). Anslut den andra änden till förstärkarens utgångsterminaler. Du kan använda banankontakter efter att ha tagit bort skyddshatten.

Var ska jag placera högtalarna för bästa ljud?

Placera högtalarna på ett fast golv, på samma avstånd från sidoväggarna och lyssningspositionen. Rikta dem 50-60 grader mot lyssningspunkten. TV:n ska vara mellan vänster och höger högtalare.

Vad gör jag om högtalaren producerar förvrängt ljud?

Sänk omedelbart volymen. Långvarig distorsion kan skada högtalarna. Kontrollera också att förstärkaren inte är överbelastad och att anslutningarna är korrekta.

Hur gör jag mig av med högtalaren när den är uttjänt?

Kasta inte apparaten i hushållssoporna. Enligt lag, lämna den på en godkänd återvinningscentral för elektronikavfall eller lämna tillbaka den till en återförsäljare vid köp av en ny liknande produkt.

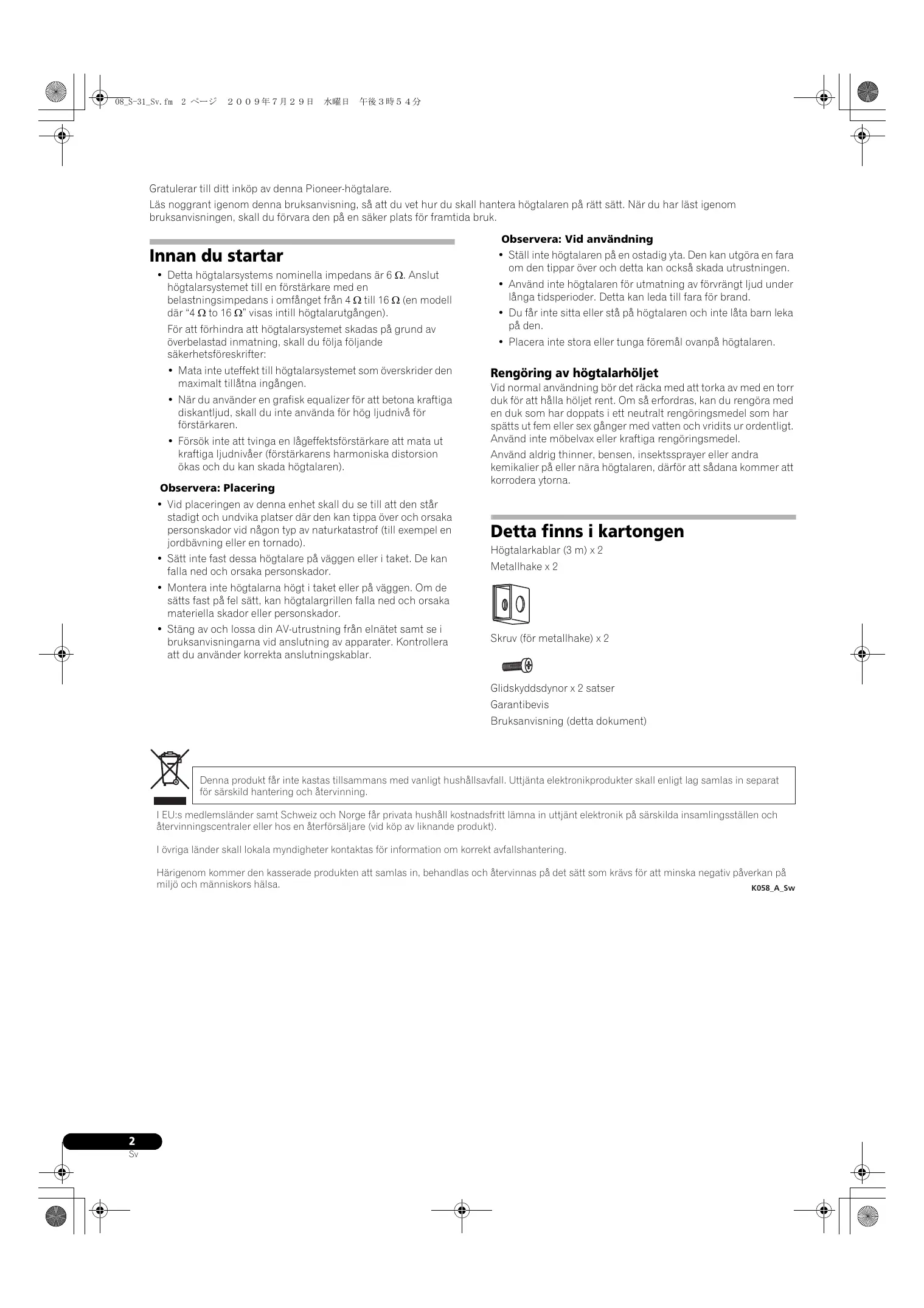

BRUKSANVISNING S-31-LR-QL PIONEER

Gratulerar till ditt inkop av denna Pioneer-hogtalare.

Lás noggrant igenom denna braksanvisning, s' att du vet hur du skall hantera högitalaren p' ratt satt. Nár du har LAST igenom braksanvisningen, skall du forvara den pa en saker plats for framtida bruk.

Innan du startup

• Detta högtalarsystems nominella impedans ar 6 Ω. Anslut högtalarsystemet till en Förstärkare med en belastningsimpedans i omfänget från 4 Ω till 16 Ω (en modell)där "4 Ω to 16 Ω" visas intill högtalarutgängen).

For att forhindra att högtalarsystemet skadas på grund av überbelastad inmatning, skall du folja följande sakerhetsföreskrifter:

• Mata inte uteffekt till högtalarsystemet som överskrider den maximal tillåtna ingangen.
• När du använden en grafisk equalizer für att betona kraftiga diskantljud, skall du inte använda für hög ljudnivå for Förstärkaren.
• Forsök inte att tvinga en lageffektsforstärkare att mata ut kraftiga ljudnivær (forstarkarens harmoniska distorsion ökas och du kan skada högtalaren).

Observera: Placering

• Vid placeringen av denna enchet skall du se till att den stär stadigt och undvika platser)där den kan tippa over och orsaka personskador vid nagon typ av naturkatastrof (till exemple en jordbävning eller en tornado).
• Satt inte fast dessa högtalare på vöggen eller i taket. De kan falla ned och orsaka persokador.
• Montera inte högtalarna högt i taket eller på vöggen. Om de sätts fast på fel sätt, kan högtalargrillen falla ned och orsaka materiella skador eller persönskador.
• Stäng av och lossa din AV-ulrustning från elnätet samt se ibruksanvisingarna vid anslutning av apparater. Kontrollera att du använder korrekta anslutningskablar.

Observera: Vid användning

• Ställ inte högtalaren på en ostadig yta. Den kan utgöra en fara om den tippar över och detta kan öckså skada utrustningen.
• Använd inte högtalaren für utmatning av förvängt ljud under länge tidsperioder. Detta kan leda till fara für brand.
• Du fár inte sitta eller stå på högtalaren och inte låta barn leka på den.
• Placerainte stora ellertunga foremal ovanpa hegtalaren.

Rengöring av högtalarhöljet

Vid normal användning bör det räcka med att torka av med en torr duk für att hälla holjet rent. Om sā erfordras, kan du rengöra med en duk som har doppats iett neutral rengöringsmedel som har spätts ut fem aller sex gänger med vatten och vridits ur ordentlich. Använd inte mobelvax aller kraftiga rengöringsmedel.

Använd aldrig thinner, bensen, insektssprayer aller andra kemikalier på eller nara högtalaren, därfor att sādanakommen att korrodera ytorna.

Detta finns i kartongen

Högtalarkablar (3 m) x 2

Metalhake x 2

Denna produit fär inte kastas tillsammans med vanligt hushállsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat for särskild hantering och Återvinning.

I EU:s medlemslander somt Schweiz och Norge farr privata hushall kostnadsfritt lamna in uttjant elektronik pa sarskilda insamlingsstallen och atervinningscentraler erer hos en aterforsaljare (vid kop av liknande produkt).

I övrigaalandskallokalarmydigheterkontaktasforinformationomkorrektavfallshantering.

Härigenomkommendenkasseradeproduktenattsamlasin,behandlasochatervinnaspdtsetssomkravsforattminska negativpaverkanpa miljoochmenniskorshalsa. K058A S

K058_A_Sw

Placering

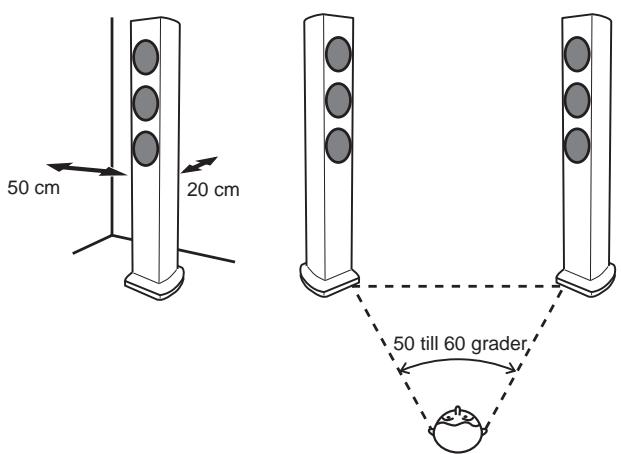

Val av högtalarsystemets placering

• Ljud som spelas genom högtalarna påverkas lätt på subtila satt av forhällandena i lyssningsrummet.
• För att få bösta tankbara ljud skall du välja ett stabilt golv for att ställa upp högtalarna och placera dem på det sätt som bilden nedan visar. Nivän for basljuden kan justeras genom att du ställer högtalarna narmare erller langre bort frän väggen. Ställ högtalarna sa att de stär lika langt frän sidoväggarna for att få att balanserat ljud.

• Placera vänster och höger högtalare like langt frän din lyssningsposition for att få ent bra stereoljud. Använd Like länga högtalarkablar for varje högtalare.
• Så langt det är möjjigtör du ställa vänster och höger främre högtalare i sama plan som TV-skärmen.
• For att få optimal surroundljud bör du placera TV-apparaten mellan vänster och höger högtalare, med högtalarna riktade 50 till 60 grader mot lyssningspositionen.
• Om rummet har mycket Återklanger rekommenderar vi att du hänger tunga gardiner på vaggarna och/eller lagger en matta på golvet for att dampa ljudet. För att få bösta tänkbara ljud skall du täcka vaggarna helt.

Viktigt

• Pioneer tar inte på sig nagot som helst ansvar for skador som uppstår på grund av ihopsättning, felaktig montering, otillräcklig forstärkning, felaktig användning av högtalaren, naturkatastrofer, etc.
• På grund av att dessa högtalare ar mycket tunga, skall du inte placera dem på instabila platser; om en högtalare tippar over kan materiella skador eller allvarliga personskador uppsta.
• Vid placeringen av detta högtalarsystem, skall du vara noga med att vidta sakra Åtgärder sa att de inte tippar over uller faller, darf for att oavsiktliga fallPGA Grund av naturkatastroffer. erler andra orsaker kan resultera i personskador.

Fastsätting av glidskyddsdynor

Användning av glidskyddsdynor rekommenderas i enlighet med högtalarnas placering. Satt fast dynorna i de fyra hörnen av högtalarens undersida. Observera att dynorna kanske inte kan ge fullgott skydd mot glidning vid vissa placeringar, sá var noga med att inte placera högtalarna på platser)där de kanske kan glida.

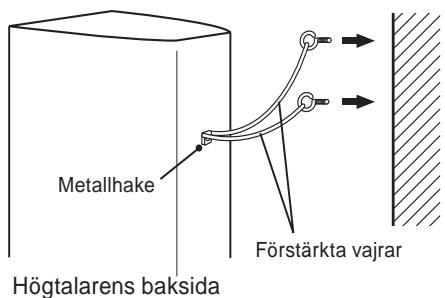

Montering av den fallforhindrande fasthällaren

• Använd den medfoljande skruven für att ordentigt lasa fast metallhaken på baksidan av högtalaren.

• Drag en forstärkt vajer, som du kan kopa i fackhandeln, genom metallhaken for att lasa fast högtalaren ordentlich i viggen. Forvissa dig om att den vagg du laser fast högtalaren i ar tillrackligt kraftig for att klara av högtalrens vikt. När du har satt fast högtalaren, skall du kontrollera att den inte kan tippa over.
• Högtalaren kan orsaka skador om den tippar over.
• Sätt inte fast metallhaken direkt i vöggen. Den skall endast användas i kombination med en Förstärkt vajer für att forhindra att högtalaren tippar over.

• Drag två Förstärkta vajrar genom metallhaken och lås fast högtalaren i viggen sāsom visas har ovan.

Fastsätting och borttagning av grillen

Vi rekommenderar att dessa högtalare används med grillen fastsatt, men den kan tas bort om du sä vill. Följ dessa anvisningar vid borttagning:

1 Tag bort grillen genom att satta fingrarna på utsidan av den nedre delen av grillen och dra varsamt utåt. Gör därefter sama sak vid den övre delen für att lossa grillen.

2 För att satta tillbaka grillen skall du hälla den med triangelsymbolenpekande uppå, därefter passa in de fyra tapparna på grillens baksida mot halén i högtalaren och trycka in ordentlich.

Ansluttingar

Till dessa högtalare medfoljer inga Högtalarkablar for anslutning till en Förstärkare.

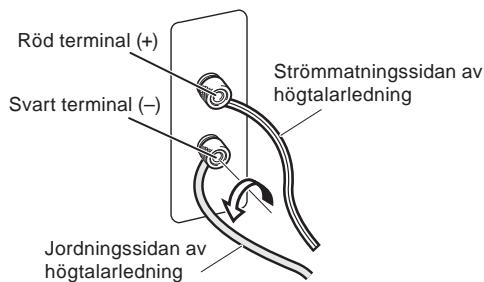

Anslutning av kablarna

1 Stäng av strömmen till Förstärkaren.
2 Anslut högtalarkablarna till ingängen (nedre) på baksidan av högtalaren. Den röda ingängens polaritetär positiv (+) och den svarta ar negativ (-).

3 Anslut de andra andarna av kablarna till forstarkarens högtalarutgangar (for ytterligare uppliesninger hanvisas till forstarkarens braksanvising).

• Fatta i knopparna på de nedre ingängarna och vrid dem Åt vänster (moturs), sätt in kablarnas kärnrådari i hölen i terminalerna och drag)darefter fast knopparna for att lasa fast både kortslutningsstiftet och kärnrådarna.
• Du kan också ansluta till högtalarterminalerna med en banankontakt.
• När en banankontakt används, skall du Först ta bort de käpor som täcker högtalarterminalen.

• Efter anslutningarna skall du dra lätt i kablarna for att kontrollera att kabeländarna sitter fast ordentligt i terminalerna. Slarviga anslutningar kan leda till störningar och Ijudavbrott.

• Om kablarnas kärntråd ar lossnar frän terminalerna, sö att kärntrådarna kommer i beröring med varandra, skapar det en forhög belastning på Förstarkaren. Detta kan góra att Förstarkaren slutar att fungera och Förstarkaren kan till och med skadas.

• Om du anvander ett högtalarpar anslutet till en forstärkare,kommen du inte att fã normal stereoeffekt om polariteten (+, -) for en av högtalarna (vänster eller höger) har forväxlats.

VIKTIGT

Dessa högtalarkontakter ar ström Förande och
innehäller FARLIG SPÄNNING. For att minska risken for
elektrisk stöt;nar du ansluter erller drar ur
högtalarsladdarna skä nätkabeln dras ur innan;nagon
oisolerad del vidrös. D3-4-2-2-3_A_Sw

Specificationer

Frekvensomfång 38 Hz till 40 kHz

Kanslighthet .84 dB (2,83 V)

Maximal ineffekt 120 W

Brytfrekvens. 3 kHz

Yttermatt 202 (B) mm x 1006 (H) mm x 230 (D) mm

Vikt 8,8 kg

Glidskyddsdynor 2 satser

Garantibevis

Bruksanvisning (detta Dokument)

Anmarkning

Tekniska data och utforande kan, i forbättringsyfte,ändrasutan foregående meddelande.

är ett varumärke som finns på en produit med Pioneers

Phase Control-teknologi. Denna tekniologi möllgör högklassig ljudātergivning frän varje component genom en forbättrad total fasanpassning.

Hoyttalerkabel (3 m) 2

Metallspenne. 2

Skrue (for metallspenne) 2

Anti-gilelt 2 sett

Garantikort

Bruksanvisning (dette dokumentet)

Merk
