S-31-LR-QL - Høyttaler PIONEER - Gratis bruksanvisning og manual

Produkttype	Søylehøyttaler, 2-veis, bassrefleks
Merke	PIONEER
Modell	S-31-LR-QL
Basshøyttaler	2 x 10 cm kjegle
Diskant	2,5 cm dome
Nominell impedans	6 Ω
Frekvensrespons	38 Hz – 40 kHz
Følsomhet	84 dB (2,83 V)
Maksimal inngangseffekt	120 W
Delefrekvens	3 kHz
Mål (B x H x D)	202 x 1006 x 230 mm
Vekt	8,8 kg
Kabinetttype	Bokhylle / søyle, bassrefleks
Medfølgende tilbehør	Høyttalerkabler (3 m) x 2, antiskli-fester x 2, skruer x 2, sklisikre puter x 2 sett, garantikort, bruksanvisning
Vedlikehold	Rengjøring med tørr klut; nøytralt fortynnet vaskemiddel ved behov; unngå løsemidler og kjemikalier
Installasjonssikkerhet	Plasser på stabilt underlag, bruk medfølgende antiskli-fester for å hindre velting
Forsterkertilkobling	Nedre terminaler (rød +, sort -); anbefalt forsterkerimpedans: 4 til 16 Ω
Strømforsyning	Passiv (krever ekstern forsterker)
Reparerbarhet	Avtagbart frontstoff; høyttalere ikke spesifisert som utskiftbare av brukeren
Garanti	Garantikort inkludert; se vilkår

Ofte stilte spørsmål - S-31-LR-QL PIONEER

Hva er impedansen til PIONEER S-31-LR-QL høyttaleren?

Nominell impedans er 6 Ω. Koble den til en forsterker som støtter en belastning på 4 til 16 Ω.

Hvordan rengjøre høyttalerkabinettet?

Bruk en tørr klut. Om nødvendig, en klut fuktet med nøytralt fortynnet vaskemiddel (5-6 ganger vann) og godt vridd. Bruk aldri tynner, bensin eller insektmiddel.

Hva er maksimal effekt høyttaleren tåler?

Maksimal inngangseffekt er 120 W. Ikke overskrid denne verdien for å unngå skade på høyttalerne.

Hvordan installere sklisikre puter?

Lim sklisikre puter på de fire hjørnene av høyttalerens underside før du plasserer den på gulvet.

Hvordan feste antiskli-festen?

Fest antiskli-festen godt på baksiden av høyttaleren med de medfølgende skruene. Tre en forsterket snor (ikke inkludert) gjennom festet og forankre den i en solid vegg.

Kan jeg fjerne frontstoffet på høyttaleren?

Ja, frontstoffet er avtagbart. For å fjerne det, plasser fingrene på nedre kant og trekk forsiktig utover, gjør det samme for den øvre delen. For å sette det på igjen, juster de fire tappene med hullene og trykk fast.

Hvordan koble høyttalerkablene til forsterkeren?

Sørg for at forsterkeren er slått av. Koble kablene til de nedre terminalene på høyttaleren med riktig polaritet (rød +, sort -). Koble den andre enden til forsterkerens utgangsterminaler. Du kan bruke banankontakter etter å ha fjernet hetten.

Hvor plassere høyttalerne for optimal lyd?

Plasser høyttalerne på et fast gulv, i lik avstand fra sideveggene og lytteposisjonen. Rett dem 50-60 grader mot lyttepunktet. TV-en skal være mellom venstre og høyre høyttaler.

Hva gjør jeg hvis høyttaleren produserer forvrengt lyd?

Reduser volumet umiddelbart. Langvarig forvrengning kan skade høyttalerne. Sjekk også at forsterkeren ikke er overbelastet og at tilkoblingene er riktige.

Hvordan avhende høyttaleren ved slutten av levetiden?

Ikke kast apparatet sammen med husholdningsavfall. I henhold til lovgivningen, lever det til et godkjent innsamlingssted for brukte elektroniske apparater eller returner det til forhandleren ved kjøp av et nytt tilsvarende produkt.

BRUKSANVISNING S-31-LR-QL PIONEER

Utgiven av Pioneer Corporation.

Påsæting og aftagning af gitteret

Frekvensgang 38 Hz til 40 kHz

Folsomhed. .84 dB (2,83 V)

Medfølgende tilbehør

Hojttalerkabel (3 m) 2

Metalholder 2

Skrue (til metalholder) 2

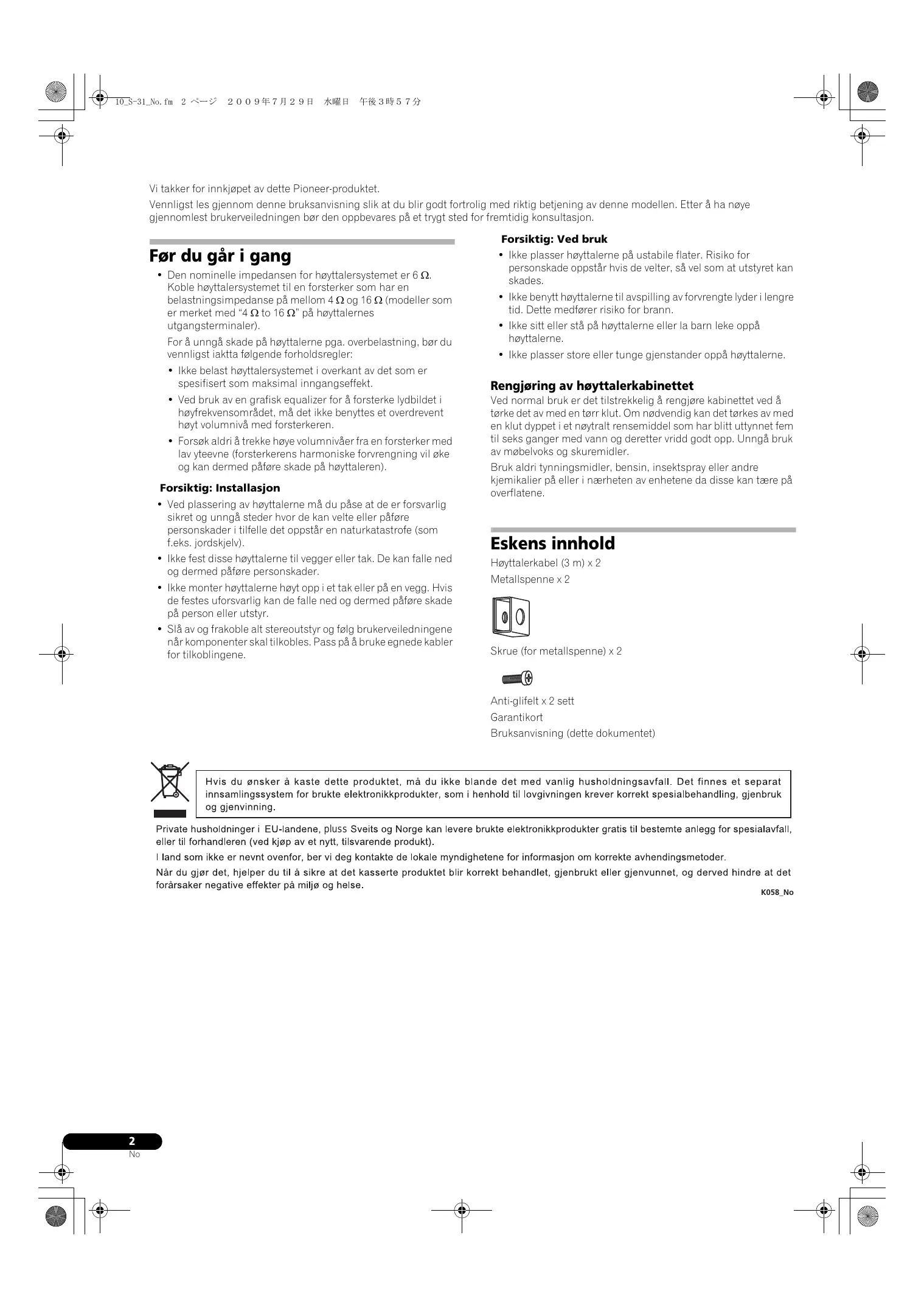

Vennligst les gjennom davon bruksanvising sik at du blir godt fortrolig med riktig betjening av donne modellen. Etter 日 ha noye gjennomlest brukerveiledningen bør den oppbevares pa et trygt sted for fremtidig konsultasjon.

För du går i gang

• Den nominelle impedansen for høytalersystemet er 6 Ω. Koble høytalersystemet til en forsterker som har en belastningsimpedanse på mellom 4 Ω og 16 Ω (modeller som er merket med "4 Ω to 16 Ω" på høytalernes utgangsterinaler).

For a unngå skade på høytalerne pga. overbelastning, bør du vennligst iakta følgende forholdsregler:

• Ikke belast høytalersystemet i overkant av det som er spesifisert som maksimal ingangseffekt.
• Ved bruk av en grafisk equalizer for Å forsterke lydbildet i høyfrekvensområdet, må det ikke benyttes et overdrevent høyt volumnivå med forsterkeren.
• Forsök aldri Å trekke høye volumnivær fra en forsterker med lav yteevne (forsterkerens harmoniske forvrengning vil øke og kan dermed paføre skade på høytaleren).

Forsiktig: Installasjon

• Ved plassering av høytalerne ma du pase at de er forsvarlig sikret og unngå steder hvor de kan velte eller paføre personskader i tilfelle det oppstår en naturkatastrofe (som f.eks. jordskjelv).
• Ikke fest disse høytalerne til vegger eller tak. De kan falle ned og dermed påføre personskader.
• Ikke monter høytalerne høyt opp i et tak eller på en vegg. Hvis de festes uforsvarlig kan de falle ned og dermed påføre skade på person eller utstyr.
• Slå av og frakoble alt stereoutstyr og følg brukerveiledningene nár componenter skal tilkobles. Pass på Å bruke egnede kabler for tilkoblingene.

Forsiktig: Ved bruk

• Ikke plasser høytalerne på utabile flater. Risiko for personskade oppstår his de velter, sövel som at utstyret kan skades.
• Ikke benytt høytalne til avspilling av forvrengte lyder i lengretid. Dette medfører risiko for brann.
• Ikke sitt erler stå på høyttalerne ellr la barn leke oppa høyttalerne.
• Ikke plasser store aller tunge gjenstander oppa høytalerne.

Rengjøring av høytalerkabinettet

Ved normal bruk er det tilstrekkelig Å rengjore kabinettet ved Å tørke det av med en tørr klut. Om质地vidig kan det tørkes av med en klut dyppet i et noytralt rensemiddel som har blitt uttynnet fem til seks ganger med vann og deretter vrdd godt opp. Unngå bruk av møbelvoks og skuremidler.

Bruk aldri tynningsmidler, bensin, insetktspray aller andre kjemikalier på eller i nærheten av enchetene dappe kan taere på overflatene.

Eskens innhold

Høytalerkabel (3 m) x 2

Metallspenne x 2

Skrue (for metallspenne) x 2

I land som ici er nevnt ovenfor, ber vi deg kontakte de lokale myndighetene for informasjon om korrekte avhendingsmetoder.

Nár du gjør det, hjelper du til á sikre at det kasserte produktet blir korrekt behandlet, gjenbrukt erer gjenvunnet, og derved hindre at det forarsaker negative effekter pa miljo og helse.

K058_No

Installing

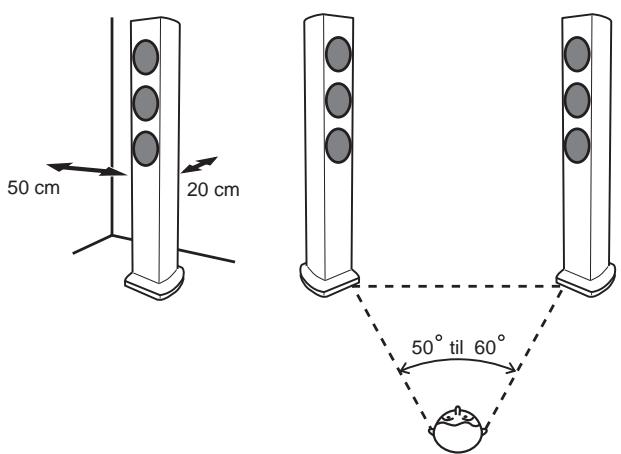

Valg av høytalersystemets plassering

• Lyd som avspilles via et høytalersystem kanlett bli pavirket pa diverse mær av forholdene i rommet hvor lytingen pagar.
• For àoppàbest mulig lyd bør du velge à plassere høytalerne
  pá et solid gulv og stille de som anvist nedenfor.

Bassregisterets niva kan justeres ved Å flytte høytalerne i kortere eller lengre avstand fra veggen. Juster høytalerne slick at de stär i samme avstand fra sine respektive vegger slick at du oppnár et balansert lydbilde.

• Plasser hýre og venstre hóyttaler i samme avstand fra lytterposisjonen sik at du oppnár god stereolyd. Bruk hóyttalerkabler av samme lenghte for hvre hóyttaler.
• Så langt det er mulig bør de fremre høytalerne til høyre og venstre stå på linje med TV-skjermen.
• For öppnå best mulig surroundeffekt bør TV-apparatet plasseres mellom høyre og venstre høytalere hvor disse peker i en vinkel på mellom 50 og 60 grader mot lytleposisjonen.
• Hvis rommet har mye gjenklang anbefales det Å henge et tykt tøystykke på veggene og/eller plassere et teppe på gulvet for Å dempe lyden. Best resultat oppnås ved Å dekke veggene fullstendig.

Viktig

• Pioneer påtar seg ikke ansvar for skader som eventuelt oppstår ved sammenstilling, feil montering, utilstrekkelige forsterkninger, feil bruk avproduktet, naturkatastrofer eller lignende.
• Da disse høytalerne er forholdsvis tunge må de aldri plasseres på ustabile flater pga. risikoen for at det oppstår skade, eller i verst e fall alvorlige personskader, hvis en høytaler velter.
• Ved installering av dette høytalersystemet må du passer på Å foreta alle nødvendige tiltak for Å motvirke at høytalerne velter ved jordskjelv eller lignende forhold som kan resultere i personskader.

Festing av anti-gilfelt

Bruk av anti-gilfeltene blir anbefalt avhengig av hvor hoyttalerne plasseres. Fest feltene til de fire hjornene pa sider av hoyttaleren som vil utgjore bunnen. Avhengig av plasseringen kan det forekomme at feltene ikke gir nok friksjon til a motvirke at hoyttalerne glir, sik at du bør sorge for at hoyttalerne ikke plasseres på steder der de kan skli.

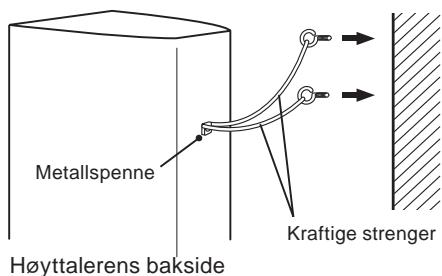

Montering av fallmotvirkende feste

• Bruk de medfølgende skruene til Å forsvarlig feste metallspennen til høytalerens bakside.

• Trae en egnet kraftig streng (ekstrautstyr) gjennom metallspennen sik at høytaleren blir godt forankret til veggen. Påse at veggen som høytaleren blir festet til er sterk nok til Å bære høytalerens vekt. Etter Å ha fastspent høytaleren mä du kontrollere at den ikke kan velte.
  Hoyttaleren kan ta skade hvis den velter.
• Ikke fest metallspennen direkte til en vegg. Den skal kun benytttes sammen med en forsterket streng som forbinder at høytaleren velter.

• Trae to forsterkede strenger gjennom metallspennen og fest høytaleren til veggen som vist ovenfor.

Montering og fjerning av grillen

Vi anbefaler at dette høyttalerystemet blir brukt med grillnettet satt på selv om det kan tas av om sönskes. Følgppe anvisiningene for à ta det av:

1 Ta av grillen ved først Å plassere fingre na grillens nedre ytterkanter og trekk den forsiktig mot deg. Gjör deretter det samme med øvre del av grillen for Å ta den av.

2 Sett grillen på igjen ved holde høytalergrillen slick at trekantmerket peker opp, før de fire tappene på grillens bakside kant-i-kant med høytalerens hull og gi et fast trykk.

Tilkoblinger

Høytalerkabler for tlikobling til en forsterker følger ikke med dette høytalersystemet.

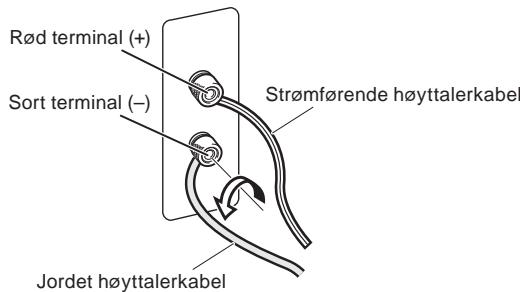

Tilkobling av kablene

1 Skru av forsterkerens strøm.

2 Koble høytalerkablene til inngangsterminalene (nedre) på hvver høytalers baskide. Inngangsterminalenes polaritet: rød er positiv (+) og sort er negativ (-).

3 Koble kabelens andre ender til forsterkerens hoyttalerutganger (se forsterkerens brukerveiledning for en mer detaljert forklaring).

• Hold i de nedre terminalskruene og drei de mot venstre (mot urviserne) og stikk kabeltrådene inn i hullene pa terminalstolpen. Stram deretter til terminalskruen slick atSAMmenkoblingsbøylen sá vel som kabeltrådene festes forsvarlig.
• Du kan også bruke bananplugger for deutsche tilkoblingen.
• Hvis du benyter en bananplugg må du først fjerne hettene som dekker hoytalerterminalene.

• Etter at pluggene har blitt tilkoblet bør du dralett i kablene for Å bekrefte at de er godt nok festet til terminalene. Dårlige tilkoblinger er ofte ársak til støy og brudd på lyden.

• Dersom det skulle forekomme at kabeltrådene skyves ut av enterminal kan de komme i kontakt med hverandre, noe som kan føre til at forsterkeren overbelastes. Dette kan medføre at forsterkeren slutter Å fungere og til og med påføre skade på forsterkeren.

• Ved bruk av høytalere som har blitt koblet til en forsterker, vil du/DDIk oppnà normal stereoeffekt dersom polariteten (+,-) pa en av høytalerne (høyre eller venstre) har blitt reversert.

ADVARSEL

Disse høytalerkontaktene leder LIVSFARLIG strøm.

Dra ut strømledningen før du kobler til eller fra høytalerledningene og før du berøreren noen uisolerte deler, dette for a unngå fare for elektrisk støt.

D3-4-2-2-3_A_No

Spesifikasjoner

Kammer. Bassrefleks gulvstende type

Konfigurasjon 2-veis

Woofer 10 cm cone x 2

Tweeter. 2,5 cm dome

Impedans. 6Ω

Frekvensrespons. 38 Hz til 40 kHz

Sensitivitet. 84 dB (2,83 V)

Maksimal inngangeffekt. 120 W

Crossover-frekvens 3 kHz

Utwendige dimensjoner . . . 202 (B) mm x 1006 (H) mm x 230 (D) mm

Vekt. 8,8 kg

Medfolgende utstyr

Spesifikasjoner og utforming kan bli endret uten forutgående varsel grunnet produktutbedringer.

er et varemerek som finnes pÅ produiter som inneholder

Pioneers fasekontrollteknologi (Phase Control). Denne tekologien muliggjør lydgjengivelse gjennom hver component ved Å forbedre helhetlig fasetilpasning.

Utgitt av Pioneer Corporation.
