Type de produit	Enceinte colonne, 2 voies, bass-reflex
Marque	PIONEER
Modèle	S-31-LR-QL
Haut-parleur grave	2 x cône 10 cm
Haut-parleur aigu	Dôme 2,5 cm
Impédance nominale	6 Ω
Réponse en fréquence	38 Hz – 40 kHz
Sensibilité	84 dB (2,83 V)
Puissance maximale admissible	120 W
Fréquence de coupure	3 kHz
Dimensions (L x H x P)	202 x 1006 x 230 mm
Poids	8,8 kg
Type de coffret	Bibliothèque / colonne, bass-reflex
Accessoires fournis	Cordons d'enceinte (3 m) x 2, attaches antichute x 2, vis x 2, coussinets antidérapants x 2 jeux, carte de garantie, mode d'emploi
Entretien	Nettoyage avec un chiffon sec ; détergent neutre dilué si nécessaire ; éviter solvants et produits chimiques
Sécurité d'installation	Placer sur une surface stable, utiliser les attaches antichute fournies pour éviter tout basculement
Connexion amplificateur	Bornes inférieures (rouge +, noir -) ; impédance ampli recommandée : 4 à 16 Ω
Alimentation	Passive (nécessite un amplificateur externe)
Réparabilité	Grille amovible ; haut-parleurs non spécifiés comme remplaçables par l'utilisateur
Garantie	Carte de garantie incluse ; consulter les conditions

FOIRE AUX QUESTIONS - S-31-LR-QL PIONEER

Quelle est l'impédance de l'enceinte PIONEER S-31-LR-QL ?

L'impédance nominale est de 6 Ω. Raccordez-la à un amplificateur supportant une charge de 4 à 16 Ω.

Comment nettoyer le coffret de l'enceinte ?

Utilisez un chiffon sec. Si nécessaire, un linge imbibé de détergent neutre dilué (5 à 6 fois l'eau) et bien essoré. N'utilisez jamais de diluant, benzine ou insecticide.

Quelle est la puissance maximale que peut supporter l'enceinte ?

La puissance d'entrée maximale est de 120 W. Ne dépassez pas cette valeur pour éviter d'endommager les haut-parleurs.

Comment installer les coussinets antidérapants ?

Collez les coussinets antidérapants aux quatre coins de la face inférieure de l'enceinte avant de la placer sur le sol.

Comment fixer l'attache antichute ?

Fixez solidement l'attache antichute à l'arrière de l'enceinte à l'aide des vis fournies. Passez un cordon renforcé (non fourni) dans l'attache et ancrez-le à un mur solide.

Puis-je retirer la grille de l'enceinte ?

Oui, la grille est amovible. Pour la retirer, placez vos doigts sur le bord inférieur et tirez doucement vers l'extérieur, puis faites de même pour la partie supérieure. Pour la remettre, alignez les quatre ergots avec les trous et poussez fermement.

Comment connecter les cordons d'enceinte à l'amplificateur ?

Assurez-vous que l'amplificateur est éteint. Branchez les cordons aux bornes inférieures de l'enceinte en respectant la polarité (rouge +, noir -). Raccordez l'autre extrémité aux bornes de sortie de l'amplificateur. Vous pouvez utiliser des fiches bananes après avoir retiré le capuchon.

Où placer les enceintes pour un son optimal ?

Placez les enceintes sur un plancher solide, à égale distance des murs latéraux et de la position d'écoute. Orientez-les à 50-60 degrés vers le point d'écoute. Le téléviseur doit être entre les enceintes gauche et droite.

Que faire si l'enceinte produit un son distordu ?

Réduisez immédiatement le volume. Une distorsion prolongée peut endommager les haut-parleurs. Vérifiez également que l'amplificateur n'est pas en surcharge et que les connexions sont correctes.

Comment éliminer l'enceinte en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la législation, déposez-le dans un centre de collecte agréé pour appareils électroniques usagés ou rapportez-le à un détaillant lors de l'achat d'un produit similaire neuf.

MODE D'EMPLOI S-31-LR-QL PIONEER

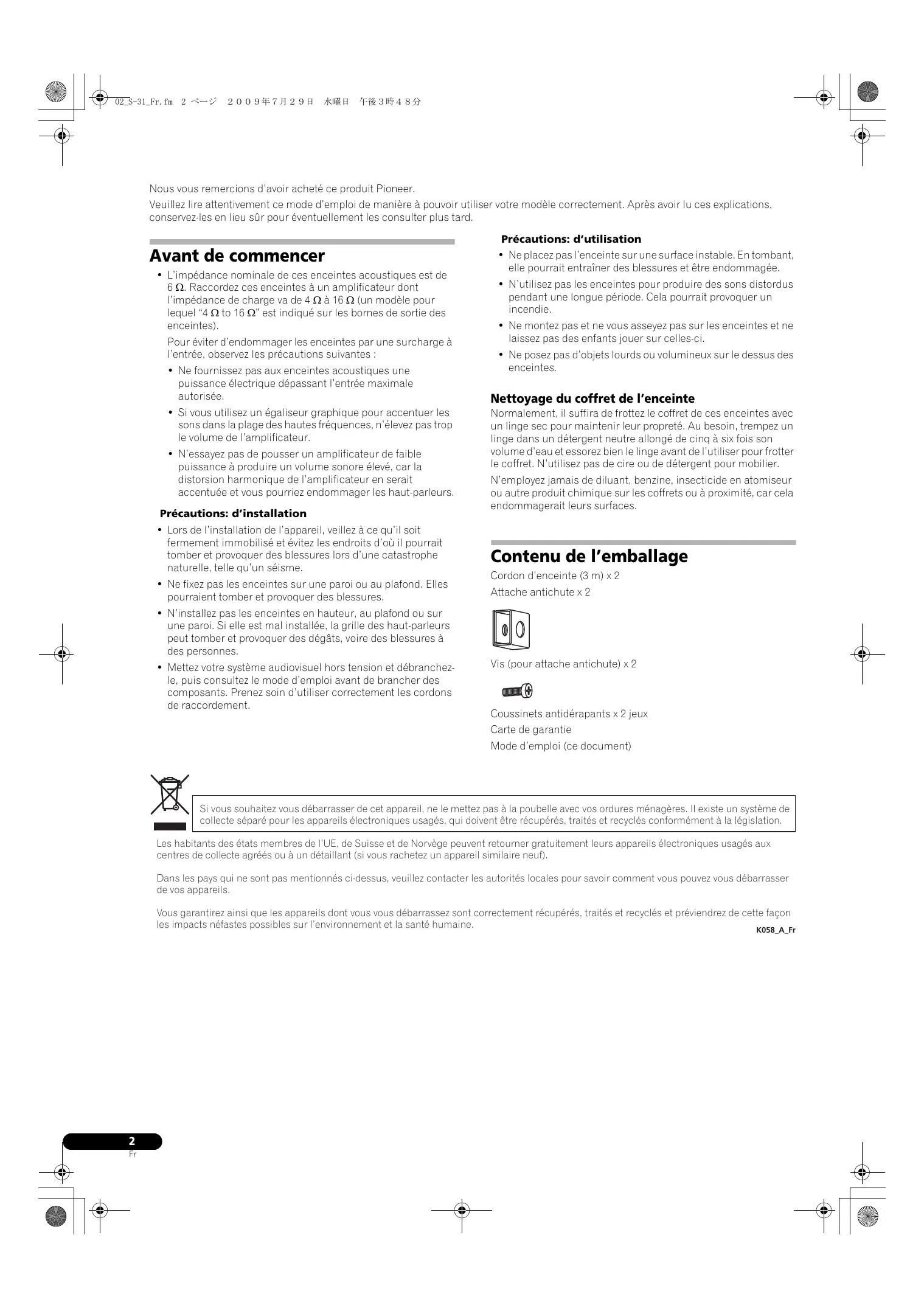

Nous you remercions d'avoir acheté ce produit Pioneer.

Veuillez lire attentivement ce mode d'emploi de manière à pouvoir utiliser votre modèle correctement. ÀpRES avoir lu ces explications, conservez-les en lieu sûr pour éventuellesment les consulter plus tard.

Avant de commencer

• L'impédance nominale de ces enceintes acoustiques est de 6 Ω. Raccordez ces enceintes à un amplificateur dont l'impédance de charge va de 4 Ω à 16 Ω (un modèle pour lequel "4 Ω to 16 Ω" est indiqué sur les bornes de sortie des enceintes).

Pour éviter d'endommager les enceintes par une surcharge à l'entrée, observerz les précautions suivantes :

• Ne fournisse pas aux enceintes acoustiques une puissance électrique dépassant l'entrée maximale autorisée.
• Si vous utilisez un égaliseur graphique pour accentuer lessons dans la plage des haute fréquences, n'élevez pas trop le volume de l'amplificateur.
• N'essayez pas de pousser un amplificateur de faisible puissance à produit un volume sonore élevé, car la distorsion harmonique de l'amplificateur en serait accentuée et vous pourriez endommager les haut-parleurs.

Précautions: d'installation

• Lors de l'installation de l'appareil, veillez à ce qu'il soit fermement immobilisé et évitez les endroits d'ou il pourrait tomber et provoquer des blessures lors d'une catastrophe naturelle, telle qu'un séisme.
• Ne fixez pas les enceintes sur une paroi ou au plafond. Elles pourraient tomber et provoquer des blessures.
• N'installez pas les enceintes en hauteur, au plafond ou sur une paroi. Si elle est mal installée, la grille des haut-parleurs peut tomber et provoquer des dégats, voire des blessures à des personnes.
• Mettez votre système audiovisuel hors tension et débranchez-le, puis consultez le mode d'emploi avant de brancher des composants. Prenez soit d'utiliser correctement les cordons de raccordement.

Précautions: d'utilisation

• Ne placez pas l'enceinte sur une surface instable. En tombant, elle pourrait entraîner des blessures et être endommagée.
• N'utilisez pas les enceintes pour produit dessons distordus pendant une longue période. Cela pourrait provoquer un incendie.
• Ne montez pas et ne vous asseyez pas sur les enceintes et ne laissiez pas des enfants jouer sur celles-ci.
• Ne posez pas d'objets lourds ou volumineux sur le dessus des enceintes.

Nettoyage du coffret de I'enceinte

Normalement, il suffira de frottez le coffret de ces enceintes avec un linge sec pour maintainir leur propre. Au besoin, trempez un linge dans un détergent neutre allongé de cinq à six fois son volume d'eau et essorez bien le linge avant de l'utiliser pour frottier le coffret. N'utilisez pas de cire ou de détergent pour mobilier.

N'employez jamais de diluant, benzine, insecticide en atomiseur ou autre produit chimique sur les coffrets ou a proximé, car cette endommagerait leurs surfaces.

Contenu de l'emballage

Cordon d'enceinte (3m)× 2

Attache antichute x 2

Vis (pour attache antichute) x 2

Coussinets antidérapants x 2 jeu

Carte de garantie

Mode d'emploi (ce document)

Si you souhaitez you debarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures menagères. Il existe un système de collecte séparé pour les appareils électroniques usages, qui doivent être récapérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent returner gratuitement leurs apparciels électroniques usages aux centres de collecte agreés ou à un détaillant (si vous rachatez un appariel similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos apparèils.

Vou garantiez aie que les appareils dont you voue de barrassez sont correctement recuperees, traites et recycles et previendrez de cette facon les impacts nefastes possibles sur I'environnement et la sanfe humaine.

K058_A_Fr

Méthode d'installation

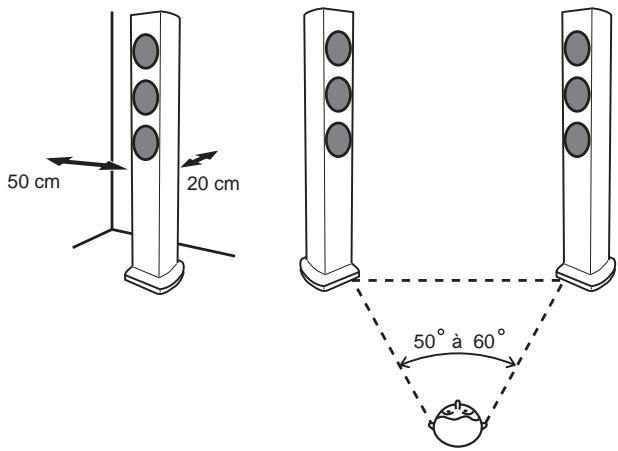

Choix d'un emplacement pour les enceintes acoustiques

• Lessons reproduits par les enceintes acoustiques sont facilement affectés de manière subtile par les conditions du local d'écoute.
• Pour obtenir un son optimal,CHOISISEZ un plancher solide pour disposer les enceintes et positionnez-les comme indiqué ci-après. Le niveau des sons graves peut être ajusté en rapprochant ou éloignant les enceintes par rapport aux parois. Afin d'obtenir un son équilibré,ajustez les enceintes de sorte qu'elles soient équidistantes de leur mur respectif.

• Pour obtenir de bonssons stéreo, placez les enceintes gauche et droite à distance égale de la position d'écoute. Utilisez des cordons d'enceinte de même longueur pour chaque enceinte.
• Dans la mesure du possible, placez les enceintes avant gauche et croite dans le même plan que l'écran du téléviseur.
• Pour bénéficier d'un son d'ambiance optimal, il convient de placer le téléviseur entre les enceintes gauche et droite et d'orienter celles-ci à un angle de 50 à 60 degrés vers la position d'écoute.
• Si la pièce à tendance à réverbérer lessons, nous conseillons de suspendre des tentures aux murs et/ou de placer un tapis sur le plancher afin d'amortir lessons. Pour obtenir les valeurs résultats possibles, couvrez complètement les murs.

Important

• Pioneer n'assume aucune responsabilité en cas de dégats causés par un assemblage et un montage inadéquats, un renforcement insuffisant, une erreur d'utilisation, des catastrophes naturelles, etc.
• Ces enceintes acoustiques étant très lourdes, ne l'installez pas dans un endroit instable car s'il venait à tomber il pourrait être endommager ou cause des blessures à des personnes.
• Lors de l'installation de ces enceintes acoustiques, assurez-vous prendre les mesures nécessaires pour éviter que les enceintes basculent ou tombes, car en cas de séisme ou autres circonstances exceptionnelles elles pouraient causer des blessures.

Mise en place des coussinets antidérapants

L'utilisation des coussinets antidérapants est recommendée en fonction de l'emplacement de l'installation. Collez les coussinets aux quatre coins de la face de l'enceinte destinée à être en contact avec le sol. Notez qu'en fonction de l'emplacement, il se peut que les coussinets n'offrent pas une traction suffisante pour éviter que les enceintes glissant et dans ce cas vous nevez faire attention de ne pas les installer dans un emplacement où elles pouraient glisser.

Fixation de l'attache antichute

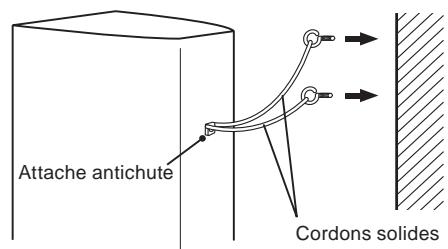

• Au moyen de la vis fournie, fixez fermement l'attache antichute sur la face arrêté de l'enceinte.

• Faites passer un cordon renforcé, disponible dans le commerce, dans l'attache antichute pour immobiliser l'enceinte à une paroi. Assurez-vous que celle-ci est suffisamment résistante pour supporter le poids de l'enceinte. ÀpRES la fixation de l'enceinte, assurez-vous qu'elle ne se renverse pas.
• Si elle avait tomber, l'enceinte subirait des dégâts.
• Ne fixez pas l'attache antichute directement sur une paroi. Elle doit être utilisée uniquement avec un cordon renforcé pour prévenir la chute de l'enceinte.

Face arrriere de l'enceinte

• Faites passer deux cordons renforcés par l'attache antichute et fixez l'enceinte sur une paroi comme illustré ci-dessus.

Fixation et dépose de la grille

Il est recommendé d'utiliser ces enceintes acoustiques avec la grille attachée, mais elle peut être retiree si vous le souhaitez. Pour la retireer, suivez ces instructions:

1 Pour déposer la grille, placez vos doigts sur l'extérieur de la grille vers le bas et tirez doucement vers l'extérieur. Puis, faites de même avec la partie supérieure pour détacher la grille.
2 Pour remettre la grille en place, tenez la grille avec le symbole triangulaire dirigé vers le haut, puis alignez les quatre ergots situés à l'arrière de la grille avec les trous sur les enceintes et poussez fermement.

Connexions

Les cordons d'enceintes, nécessaires pour le branchement à un ampli, ne sont pas fournis avec cette enceinte acoustique.

Câblage

1 Mettez l'amplificateur hors tension.

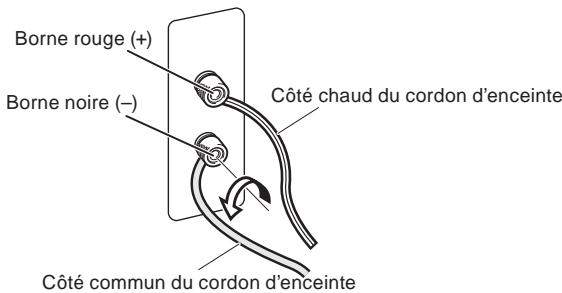

2 Branchez les cordons d'enceinte sur les bornes d'entrée (inférieures) à l'arrête de l'enceinte. En ce qui concerne les polarités des bornes, la rouge est positive (+) et la noire est négative (-).

3 Raccordez l'autre bout des cordons sur les bornes de sortie d'enceinte de l'amplificateur (pour plus d'informations, consultez le mode d'emploi de votre amplificateur).

• Saisissez le bouton-capuchon sur les bornes d'entrée inférieure et tournez-le vers la gauche (sens antihoraire), insérez les fils du cordon d'enceinte dans l'orifice du montant de borne, puis tournez le bouton pour immobiliser les fiches coupe-circuit et les fils.
• Vous pouvez également utiliser une fiche banane pour cette connexion.

• Lors de l'utilisation d'une fiche banane, retirez d'abord le capuchon qui recouvre la prise d'enceinte.

• Àprous avoir branché les cordons sur les bornes, tirez légèrement sur ceux-ci pour vous assurer que leur extrémité est parfaitement immobilisée sur les bornes. De mauvaises connexions sont la source de parasites, voire d'interruptions des sons.

• Si les fils des cordons ressortent des bornes et s'ils entrent en contact mutuelles, l'amplificateur subira une charge additionnelle, ce qui peut l'obliger à s'arrêté, voir l'endommager.
• Lors de l'utilisation d'un jeu d'enceintes raccordé à un amplificateur, si la polarité d'une des enceintes acoustiques (+, -) est inversée, vous n'obtiendrez pas un effet stéréophonique normal.

ATTENTION

Les bornes des haut-parleurs sont sous une tension ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des cables de haut-parleur, débranchez le cordon d'alimentation avant de toucher des parties non isolées. D3-4-2-2-3_A_Fr

Fiche technique

Coffret. Type plancher, basse reflex

Configuration 2 voies

Haut-parleur des graves. Cone de 10 cm x 2

Haut-parleur des aigus. Dome de 2,5 cm

Impedance. 6Ω

Réponse en fréquence 38 Hz à 40 kHz

Sensibilité 84 dB (2,83 V)

Puissance d'entrée maximum. 120 W

Fréquence de recouvrement 3 kHz

Dimensions extérieures . . . 202 (L) mm x 1006 (H) mm x 230 (P) mm

Poids 8,8 kg

Accessoires fournis

Cordon d'enceinte (3 m). 2

Attache antichute 2

Vis (pour attache antichute) 2

Coussinets antidérapants 2jeux

Carte de garantie

Mode d'emploi (ce document)

Remarque

Spécifications et design sous réserve de modifications sans préavis en raison d'améliorations eventuelles.

est une marque de commerce, appliquée sur un apparéil

dóte de la technologie “Phase Control” de Pioneer. Cette

technologie autorise une reproduction sonore de haut niveau parchaque composant grâce à une amélioration de la

synchronisation d'ensemble des phases.

Tous droits de reproduction et de traduction réservés.
