MANUAL DE USUARIO S-31-LR-QL PIONEER

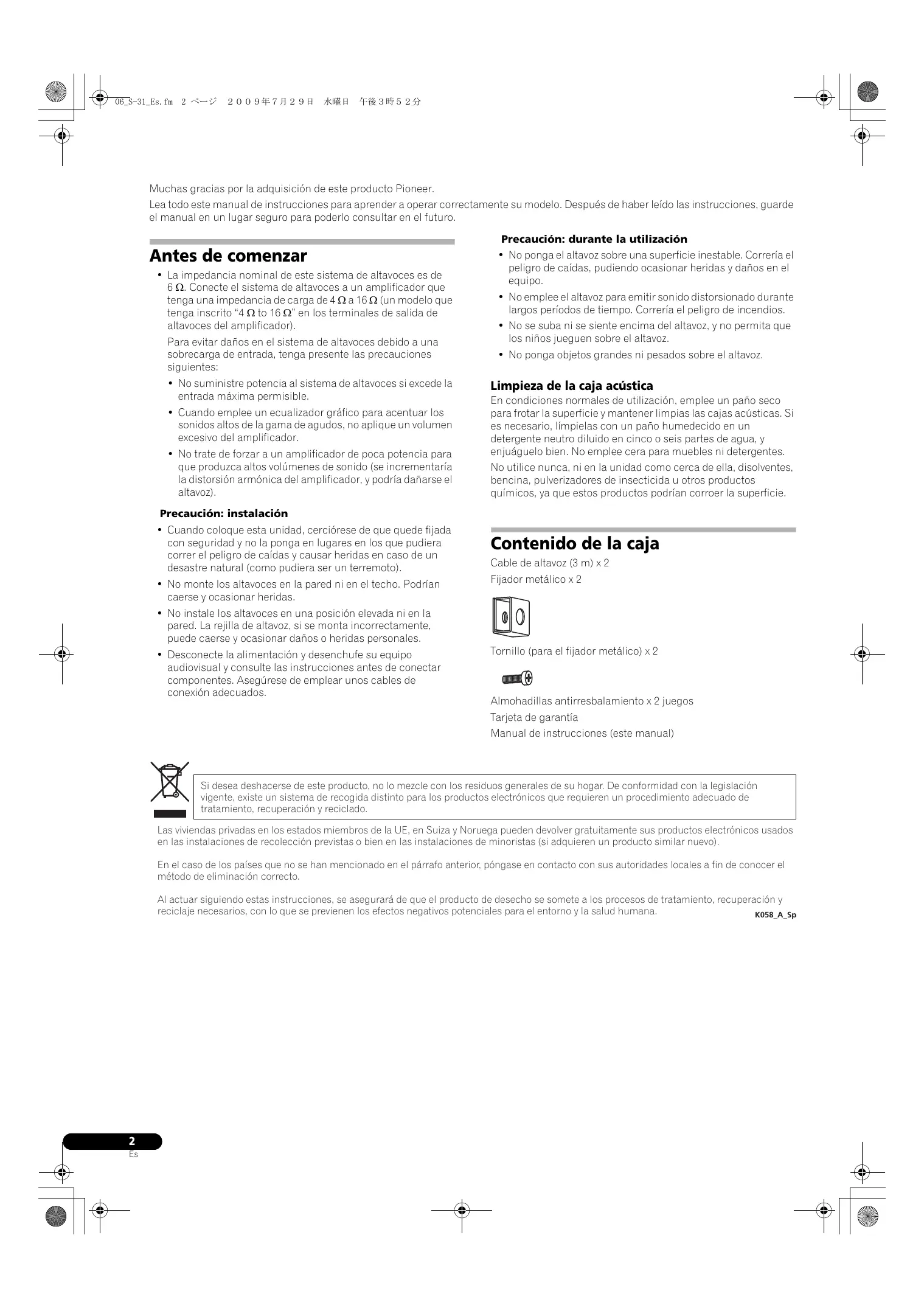

Muchas gracias por la adquisición de este producto Pioneer. Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro. Precaución: durante la utilización

Antes de comenzar • La impedancia nominal de este sistema de altavoces es de 6 Ω. Conecte el sistema de altavoces a un amplificador que tenga una impedancia de carga de 4 Ω a 16 Ω (un modelo que tenga inscrito “4 Ω to 16 Ω” en los terminales de salida de altavoces del amplificador). Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes: • No suministre potencia al sistema de altavoces si excede la entrada máxima permisible. • Cuando emplee un ecualizador gráfico para acentuar los sonidos altos de la gama de agudos, no aplique un volumen excesivo del amplificador. • No trate de forzar a un amplificador de poca potencia para que produzca altos volúmenes de sonido (se incrementaría la distorsión armónica del amplificador, y podría dañarse el altavoz).

• No ponga el altavoz sobre una superficie inestable. Correría el peligro de caídas, pudiendo ocasionar heridas y daños en el equipo. • No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Correría el peligro de incendios. • No se suba ni se siente encima del altavoz, y no permita que los niños jueguen sobre el altavoz. • No ponga objetos grandes ni pesados sobre el altavoz.

Limpieza de la caja acústica En condiciones normales de utilización, emplee un paño seco para frotar la superficie y mantener limpias las cajas acústicas. Si es necesario, límpielas con un paño humedecido en un detergente neutro diluido en cinco o seis partes de agua, y enjuáguelo bien. No emplee cera para muebles ni detergentes. No utilice nunca, ni en la unidad como cerca de ella, disolventes, bencina, pulverizadores de insecticida u otros productos químicos, ya que estos productos podrían corroer la superficie.

Precaución: instalación • Cuando coloque esta unidad, cerciórese de que quede fijada con seguridad y no la ponga en lugares en los que pudiera correr el peligro de caídas y causar heridas en caso de un desastre natural (como pudiera ser un terremoto). • No monte los altavoces en la pared ni en el techo. Podrían caerse y ocasionar heridas.

Contenido de la caja Cable de altavoz (3 m) x 2 Fijador metálico x 2

• No instale los altavoces en una posición elevada ni en la pared. La rejilla de altavoz, si se monta incorrectamente, puede caerse y ocasionar daños o heridas personales. • Desconecte la alimentación y desenchufe su equipo audiovisual y consulte las instrucciones antes de conectar componentes. Asegúrese de emplear unos cables de conexión adecuados.

Tornillo (para el fijador metálico) x 2

Almohadillas antirresbalamiento x 2 juegos Tarjeta de garantía Manual de instrucciones (este manual)

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado. Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo). En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto. Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana. K058_A_Sp

Aplicación de almohadillas antirresbalamiento

Modo de instalación Selección del lugar de colocación de los sistemas de altavoces • Los sonidos reproducidos por los sistemas de altavoces quedan fácilmente afectados de formas sutiles por las condiciones del lugar de audición.

Se recomienda el empleo de almohadillas antirresbalamiento en el lugar de instalación. Ponga las almohadillas en las cuatro esquinas del lado del altavoz que queda abajo. Tenga presente que, dependiendo del lugar, es posible que las almohadillas no ofrezcan una tracción suficiente como para evitar por completo el resbalamiento, por lo que deberá tenerse cuidado para no instalar los altavoces en situaciones en las que puedan resbalar.

• Para obtener el mejor sonido, seleccione un piso sólido para colocar los altavoces, y sitúe los altavoces como se muestra a continuación. El nivel de los sonidos bajos puede ajustarse acercando o alejando los altavoces de la pared. Ajuste los altavoces de modo que queden equidistantes de sus paredes laterales respectivas para poder obtener un sonido equilibrado.

Almohadillas antirresbalamiento

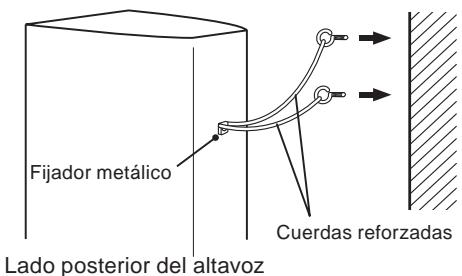

Montaje del fijador de seguridad contra caídas • Empleando el tornillo suministrado, fije con seguridad el fijador metálico al lado posterior del altavoz. 50 cm

• Pase una cuerda reforzada, de venta en los establecimientos del ramo, por el fijador metálico para sostener con seguridad el altavoz en la pared. Asegúrese de que la pared en la que fija el altavoz tenga suficiente resistencia para soportar el peso del altavoz. Después de fijar el altavoz, asegúrese de que no pueda caerse. • El altavoz podría dañarse si sufriera una caída.

• Ponga los altavoces izquierdos y derechos equidistantes con respecto a su posición de audición para obtener un buen sonido estereofónico. Emplee cables de altavoz de la misma longitud para cada altavoz.

• No fije el fijador metálico directamente a la pared. Sólo deberá utilizarse junto con la cuerda reforzada para evitar la caída del altavoz.

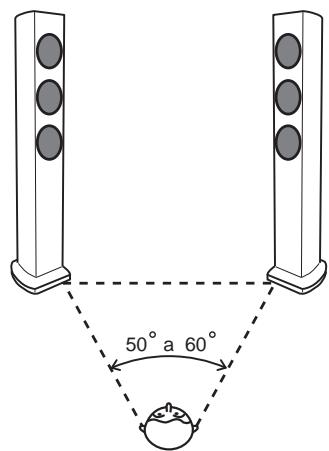

• Siempre que sea posible, coloque los altavoces delantero izquierdo y delantero derecho en el mismo plano que la pantalla del televisor. • Para conseguir el óptimo sonido envolvente, deberá poner el televisor entre los altavoces izquierdo y derecho, haciendo que los altavoces queden orientados en un ángulo de 50 a 60 grados hacia la posición de audición. • Si la habitación tiene mucha reverberación, le recomendamos que cuelgue tela gruesa en las paredes, y/o que ponga una alfombra en el piso para amortiguar el sonido. Para obtener los mejores resultados, cubra las paredes por completo.

Fijador metálico Cuerdas reforzadas

Lado posterior del altavoz

• Pase dos cuerdas reforzadas por el fijador metálico, y fije el altavoz a la pared como se muestra arriba.

Importante • Pioneer no se hace responsable por ningún tipo de daño debido al montaje y a la instalación inadecuados, al refuerzo insuficiente, a la utilización indebida del producto, a desastres naturales, etc. • Puesto que estos altavoces pesan bastante, no deberá instalarlos en lugares inestables; la caída de un altavoz podría ocasionar daños o lesiones personales graves. • Cuando instale estos altavoces, no se olvide de aplicar medidas positivas contra su caída, porque las caídas accidentales debidas a terremotos u otras causas pueden ocasionar lesiones.

Colocación y extracción de la rejilla Se recomienda emplear este sistema de altavoces con la rejilla instalada, pero puede extraerse cuando así se desee. Para extraerla, siga las instrucciones siguientes: 1 Para extraer la rejilla, ponga los dedos en la parte exterior de la rejilla hacia la parte inferior y tire con cuidado de la misma hacia fuera. Luego, haga lo mismo en la parte superior para separarla. 2 Para volver a colocar la rejilla, sostenga la rejilla del altavoz con el símbolo triangular señalando hacia arriba, alinee los cuatro apéndices de la parte posterior de la rejilla con los orificios del altavoz y ejerza firmemente presión.

• Cuando emplee una clavija de punta cónica, quite primero las tapas que cubren el terminal del altavoz. • Después de haber efectuado la conexión tire ligeramente del cable para asegurar la seguridad y solidez de la conexión. Las conexiones defectuosas pueden ocasionar ruido e interrupción del sonido. • Si los hilos de los cables salen de los terminales y entran en contacto entre sí, el amplificador recibirá una carga adicional excesiva. Esto puede hacer que el amplificador deje de funcionar y incluso pueda dañarse. • Cuando emplee un juego de altavoces conectados a un amplificador, no podrá obtener el efecto estéreo normal si se ha invertido la polaridad (+, –) de uno de los altavoces (izquierdo o derecho).

PRECAUCIÓN Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas. D3-4-2-2-3_A_Sp

Conexiones Este altavoz no se suministra con los cables de altavoz utilizados para la conexión a un amplificador.

Conexión de los cables 1

Desconecte la alimentación del amplificador.

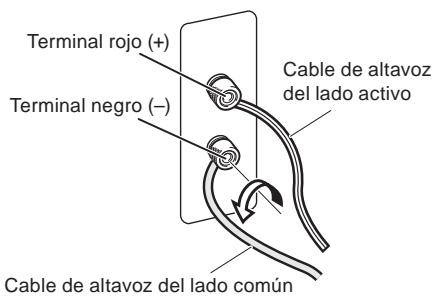

2 Conecte el extremo de un cable a los terminales de entrada (inferiores) de la parte posterior. En cuanto a la polaridad de los terminales, el rojo es positivo (+) y el negro es negativo (–). Terminal rojo (+) Terminal negro (–)

Cable de altavoz del lado activo

Cable de altavoz del lado común

3 Conecte el otro extremo del cable a los terminales de salida de altavoz en el amplificador, en el canal asignado a al altavoz y manteniendo la polaridad (para más detalles al respecto, consulte el manual de instrucciones del amplificador). • Tome los bornes de tapa de los terminales de entrada inferiores y gírelos hacia la izquierda, inserte los cables de altavoz en los orificios de los terminales, y apriete luego los bornes para fijar la barra cortocircuitadora y los cables. • También podrá conectar los terminales del altavoz con una clavija de punta cónica.

Accesorios suministrados Cable de altavoz (3 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Fijador metálico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Tornillo (para el fijador metálico). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Almohadillas antirresbalamiento . . . . . . . . . . . . . . . . . . . . . . . 2 juegos Tarjeta de garantía Manual de instrucciones (este manual)

Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto.

es una marca comercial que llevan los productos que incorporan la tecnología de control de fase de Pioneer. Esta tecnología permite la reproducción del sonido de alta calidad a través de cada componente mediante la mejora de la correspondencia de fase general.

Publicado por Pioneer Corporation. Copyright © 2009 Pioneer Corporation. Todos los derechos reservados.

2 Ligue os cabos de colunas aos terminais de entrada (em baixo) na parte anterior da coluna. No que diz respeito à polaridade de entrada, o encarnado é positivo (+) e o preto é negativo (–). Terminal encarnado (+) Terminal preto (–)

Cabo de colunas positivo

Cabo de colunas negativo

3 Ligue as outras extremidades dos cabos aos terminais de saída para colunas, no amplificador (para mais detalhes, consulte o manual de utilizador do seu amplificador). • Segure os botões nos terminais de entrada inferiores e rodeos para a esquerda (no sentido contrário aos ponteiros do relógio). Insira os fios do cabo das colunas nos orifícios dos postes do terminal. Aperte depois os botões para fixar a barra de curto-circuito, bem como os fios. • Pode também ligar os terminais da coluna utilizando uma ficha banana. • Quando utilizar uma ficha em banana, retire primeiro as tampas que cobrem os terminais das colunas.
