S-31-LR-QL - Lautsprecher PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Standlautsprecher, 2-Wege, Bassreflex
Marke	PIONEER
Modell	S-31-LR-QL
Tieftöner	2 x Konus 10 cm
Hochtöner	Kalotte 2,5 cm
Nennimpedanz	6 Ω
Frequenzgang	38 Hz – 40 kHz
Empfindlichkeit	84 dB (2,83 V)
Maximal zulässige Leistung	120 W
Trennfrequenz	3 kHz
Abmessungen (B x H x T)	202 x 1006 x 230 mm
Gewicht	8,8 kg
Gehäusetyp	Regal / Stand, Bassreflex
Mitgeliefertes Zubehör	Lautsprecherkabel (3 m) x 2, Kippsicherungen x 2, Schrauben x 2, Antirutschpads x 2 Sätze, Garantiekarte, Bedienungsanleitung
Pflege	Reinigung mit einem trockenen Tuch; bei Bedarf verdünntes Neutralreiniger; Lösungs- und Chemikalien vermeiden
Installationssicherheit	Auf eine stabile Oberfläche stellen, die mitgelieferten Kippsicherungen verwenden, um ein Umkippen zu verhindern
Verstärkeranschluss	Untere Anschlüsse (rot +, schwarz -); empfohlene Verstärkerimpedanz: 4 bis 16 Ω
Stromversorgung	Passiv (benötigt externen Verstärker)
Reparierbarkeit	Abnehmbares Gitter; Lautsprecher nicht als vom Benutzer austauschbar spezifiziert
Garantie	Garantiekarte enthalten; Bedingungen beachten

Häufig gestellte Fragen - S-31-LR-QL PIONEER

Welche Impedanz hat der Lautsprecher PIONEER S-31-LR-QL?

Die Nennimpedanz beträgt 6 Ω. Schließen Sie ihn an einen Verstärker an, der eine Last von 4 bis 16 Ω unterstützt.

Wie reinige ich das Gehäuse des Lautsprechers?

Verwenden Sie ein trockenes Tuch. Bei Bedarf ein mit verdünntem Neutralreiniger (5- bis 6-fache Wassermenge) getränktes und gut ausgewrungenes Tuch. Verwenden Sie niemals Verdünner, Benzin oder Insektizide.

Wie hoch ist die maximale Leistung, die der Lautsprecher verträgt?

Die maximale Eingangsleistung beträgt 120 W. Überschreiten Sie diesen Wert nicht, um Schäden an den Lautsprechern zu vermeiden.

Wie installiere ich die Antirutschpads?

Kleben Sie die Antirutschpads an den vier Ecken der Unterseite des Lautsprechers an, bevor Sie ihn auf den Boden stellen.

Wie befestige ich die Kippsicherung?

Befestigen Sie die Kippsicherung fest an der Rückseite des Lautsprechers mit den mitgelieferten Schrauben. Führen Sie ein verstärktes Kabel (nicht im Lieferumfang) durch die Sicherung und verankern Sie es an einer stabilen Wand.

Kann ich das Gitter des Lautsprechers entfernen?

Ja, das Gitter ist abnehmbar. Um es zu entfernen, legen Sie Ihre Finger an die Unterkante und ziehen Sie vorsichtig nach außen, dann wiederholen Sie dies für den oberen Teil. Zum Wiedereinsetzen richten Sie die vier Zapfen auf die Löcher aus und drücken Sie fest.

Wie schließe ich die Lautsprecherkabel an den Verstärker an?

Stellen Sie sicher, dass der Verstärker ausgeschaltet ist. Stecken Sie die Kabel an die unteren Anschlüsse des Lautsprechers unter Beachtung der Polarität (rot +, schwarz -). Verbinden Sie das andere Ende mit den Ausgangsanschlüssen des Verstärkers. Sie können Bananenstecker verwenden, nachdem Sie die Kappe entfernt haben.

Wo platziere ich die Lautsprecher für optimalen Klang?

Stellen Sie die Lautsprecher auf einen festen Boden, in gleichem Abstand zu den Seitenwänden und zur Hörposition. Richten Sie sie um 50-60 Grad auf den Hörplatz aus. Der Fernseher sollte sich zwischen dem linken und rechten Lautsprecher befinden.

Was tun, wenn der Lautsprecher verzerrten Klang erzeugt?

Reduzieren Sie sofort die Lautstärke. Eine anhaltende Verzerrung kann die Lautsprecher beschädigen. Überprüfen Sie auch, ob der Verstärker nicht überlastet ist und die Verbindungen korrekt sind.

Wie entsorge ich den Lautsprecher am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Entsorgen Sie es gemäß den gesetzlichen Vorschriften in einer zertifizierten Sammelstelle für Elektroaltgeräte oder geben Sie es beim Kauf eines gleichartigen Neugeräts beim Händler ab.

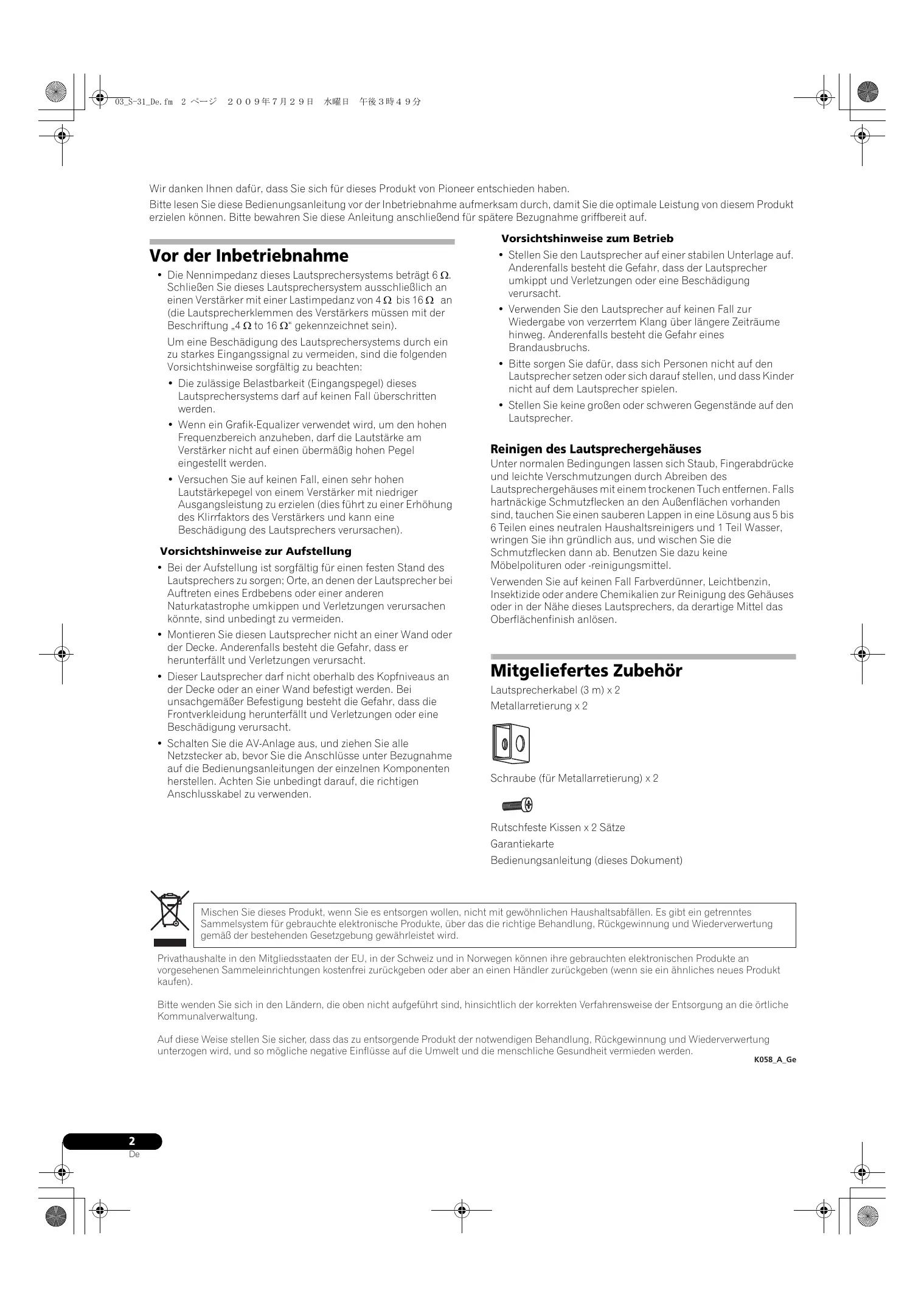

BEDIENUNGSANLEITUNG S-31-LR-QL PIONEER

Wir danken Ihnen darauf, dass Sie sich für diese Produkte von Pioneer entschieden haben.

Bitten Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von thisem Produkt erzielen konnen. Bette bewahren Sie die Anleitung anschliebend fur spate Bezugnahme griffbereit auf.

Vor der Inbetriebnahme

• Die Nennimpedanz these Lautsprachersystems beträgt 6 Ω. Schließen Sie these Lautsprachersystem ausschließlich an einen Verständner mit einer Lastimpedanz von 4 Ω bis 16 Ω an (die Lautspracherklemen des Verständkers müssen mit der Beschriftung „4 Ω to 16 Ω" gekennzeichnet sein).
  Um eine Beschädigung des Lautsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:
• Die zulässige Belastbarkeit (Eingangspegel) these Laufsprechersystems darauf auf keinen Fall übersritten werden.
• Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheiten, damit die Lautstärke am Verträger nicht auf einen übermäßig hohen Pegel eingestellt werden.
• Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verständner mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verständers und kann eine Beschädigung des Laatsprechers verursachen).

Vorsichtshinweise zur Aufstellung

• Bei der Aufstellung ist sorgfältig für einen festen Stand des Laufsprechers zu sorgen; Orte, an denen der Laufsprecher bei Auftreten eines Erbebens oder einer anderen Naturkatastrophe umkippen und Verletzungen verursachen können, sind unbedingt zu vermeiden.
• Montieren Sie diesen Laufsprecher nicht an einer Wand oder der Decke. Anderenfalls besteht die Gefahr, dass er herunterfällig und Verletzungen verursacht.
• Dieser Laufsprecherarf nicht oberhalb des Kopfniveauaus an der Decke oder an einer Wand befestigt werden. Bei unsachgemäß Befestigung besteht die Gefahr, dass die Frontverkleidung herunterfällt und Verletzungen oder eine Beschädigung verursacht.
• Schalten Sie die AV-Anlage aus, undziehen Sie alle Netzstecker ab,bevor Sie die Anschlusse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt daraufuf, die richtigen Anschlusskabel zu verwenden.

Vorsichtshinweise zum Betrieb

• Stellen Sie den Laufsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkilpt und Verletzungen oder eine Beschädigung verursacht.
• Verwenden Sie den Lautsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über längerere Zeiträume hinweg. Anderenfalls besteht die Gefahr eines Brandsausbruchs.
• Bitte sorgen Sie davon, dass sich Personen nicht auf den Laufsprecher setzen oder sich daraufstellen, und dass Kinder nicht auf dem Laufsprecher speieren.
• Stellen Sie keine große oder schweren Gegenstände auf den Laufsprecher.

Reinigen des Laufsprechergehäuses

Unter normalen Bedingungenleness such as Staub, Fingerabdrücks und leichte Verschmutzungen durch Abreiben des Laufsprechergehäuses mit einem trockenen Tuch entfern. Falls hartnackige Schmutzflecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5 bis 6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ein gründlich aus, und wischen Sie die Schmutzflecken dann ab. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Nähe these Laufsprechers, da derartige Mittel das Oberflächenfinish anlösen.

Mitgeliefertes Zubehör

Lautsprecherkabel (3m)× 2

Metallaretierung × 2

Schaube (für Metallarretierung) x 2

Rutschfeste Kissen x 2 Satze

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Mischen Sie这点es Produkt, wenn Sie es entsorgen sollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchtete elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre grabauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Handler zurückgeben (wenn sie ein ähnliches neues Produktkaufen).

Bitten wenden Sie sich in den Ländern, die oben nicht aufgeführrt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf die Weise stellen Sie safer, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so möglich negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058_A_Ge

Installationsverfahren

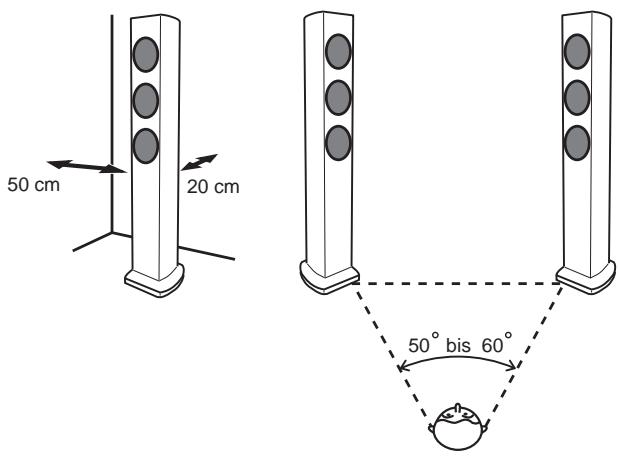

Wahl des Aufstellungsortes

• Die akustischen Verhältnisse im Hörraum über einen starken Einfluss auf die Art der Schallabstrahlung von Lautsprechern aus.
• Um die optimale Klangqualität zu erhalten, sollen den Laufsprecher möglichst auf einem soliden Fußboden aufgestellt und wie in der nachstehenden Abbildung gezeigt platziert werden. Der Basspegel kann justiert werden, indem der Abstand zwischen Laufsprecher und Wand verringgert oder erhöht wird. Stellen Sie die Laufsprecher jeweils im gleichen Abstand von der beiden Wand auf, um einen gut ausgewogenen Klang zu erzielen.

• Um einen einwandfreiern Stereoeffekt zu erhalten, stellen Sie den linken und rechten Lautsprecher im gleichen Abstand von der Hörposition auf. Verwenden Sie Lautsprecherkabel der gleichen Länge für jeder Lautsprecher.
• Platzieren Sie den linken und rechten Frontlautsprecher möglichst auf der Ebene des Fernsehgerätes.
• Um den optimalen Surround Sound zu erhalten, sollte sich das Fernsehgerät zwischen dem linken und dem rechten Laatsprecher befinden, wobei diese in einem Winkel von 50 bis 60 Grad auf die Hörposition weisen.
• Wenn der Hörraum einen starken Nachhall aufweist, empfeihlt es sich, die Wände mit schwerem Stoff zu behängen und/oder einen Teppich auf den Boden zu legen, um den Schall zu dampfen. Die besten Ergebnisse werden erzielt, wenn die Wände vollständig abgedeckt werden.

Wichtiger Hinweis

• Pioneer leht jegliche Haftung für Schäden ab, die durch Fehler bei Zusammenbau oder Aufstellung, eine unzureichende Verständigung, zweckentfremdeten Gebrauch oder höhere Gewalt entstehen.
• Da diese Laufsprecher ein hohes Gewicht besitzen, * dürfen sie nicht auf einer unstabilen Unterlage aufgestellt werden ; anderenfalls besteht die Gefahr, dass ein Laufsprecher umkipipt und schwere Verletzungen oder Schäden verursacht.
• Treffen Sie bei der Aufstellung dieser Lautsprecher unbedingt geeignete Maßnahmen, um ein Umkippen zu verhindern; anderenfalls konnen Verletzungen verursacht werden, wenn die Lautsprecher bei Aufreten eines Erdbebens oder aufgrund einer anderen Ursache umkippen.

Anbringen der rutschfester Kissen

Je nach Aufstellungsort kann sich die Verwendung der rutschfesten Kissen empfehlen. Befestigen Sie die Kissen an den vier Ecken der Unterseite des Lautsprechers.itte beachten Sie, dass die Kissen bei Aufstellung der Lautsprecher auf einer sehr glatten Unterlandge ein Verrutschen u.U.nicht wirsam verhindern konnen; thereof sind bei der Aufstellung glatte Unterlagen sorgfältig zu vermeiden.

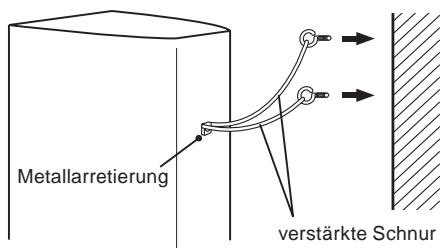

Anbringen der Kippschutz-Befestigung

• Befestigen Sie die Metallarretierung mit der mitgelieferten Schraube an der Rückwand des Lautspechers.

• Führn Sie eine im Fachhandel erhältliche verständerte Schnur durch die Metallarretierung, um den Laufsprecher an der Wand zu sichern. Vergewisern Sie sich, dass das Tragvermögen der Wand für das Gewicht des Laufsprechers ausreicht. Überzeugen Sie sich nach der Befestigung der Schnur, dass der Laufsprecher nicht umkippen kann.
• Durch ein Umkippen kann der Lautsprecher beschädigt werden.
• Befestigen Sie die Metallarretierung nicht direkt an der Wand. Sie ist ausschließlich zum gemeinsamen Gebrauch mit einer verstärkten Schnur vorgesehen, um ein Umkippen des Laufsprechers zu verhindern.

Rückseite des Lautspechers

• Führn Sie zwei verstärkte Schnüre wie im obigen Diagramm gezeigt durch die Metallarretierung, um den Laufsprecher an der Wand zu sichern.

Anbringen und Entfernen der Frontverkleidung

Es wird empfohlen,这点es Lautsprechersystem mit daran angebrachten Frontverkleidungen zu betreiben, noch konnen diese auf Wunsch abgenommen werden. Zum Abnehmer einer Frontverkleidung gehen Sie wie nachstehend beschreiben vor:

1 Zum Abnehmer der Frontverkleidung ergreifen Sie sie den Rand im unteren Bereich mit beiden Händen, undziehen Sie sie sacht nach vorn, um den unteren Teil der Frontverkleidung vom Laatsprechergehause zu trennen. Verfahrensiedann auf gleiche Weise im oberen Bereich,um die Frontverkleidung vollständig vom Laatsprecher zu trennen.

2 Zum Anbringen der Frontverkleidung halten Sie diese so, dass die dreieckige Markierung nach oben weist, bringen Sie die vier Stifte an der Rückseite der Frontverkleidung mit den Lächern im Laatsprechergehäuse zur Deckung, und drücken Sie die Frontverkleidung dann fest gegen den Laatsprecher.

Anschlüsse

Lautsprecherkabel für den Anschluss an einen Veränder gerhören nicht zum Lieferumfang these Lautspechers.

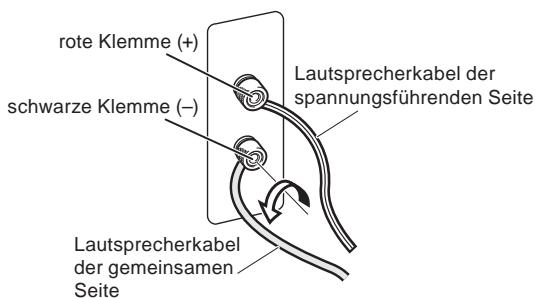

Anschlieben der Kabel

1 Schalten Sie den Veränder aus.

2 Schlieben Sie die Lautspracherkabel an die (unteren) Eingangsklemmen an der Rückwand jeder Lautsprachers an. Die roten Klemmen sind positiv (+), die schwarzen Klemmen negativ (-) gegolt.

3 Schlieben Sie das andere Ende jedem Laufsprecherkabels an die Laufsprecherausgangsklemmen des Verständrakers an (Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Verständrakers).

• Drehen Sie die Kappenknöpfte der unteren Eingangsklemmen nach links (im Gegenuhrzeigersinn), führen Sie die blanken Drähte jedem Lautsprecherkabels in die Löscher in den Polbolzen ein, undziehen Sie die Knöpfe dann wieder an, um sowohl die Kurzschlussbrücken als auch die Drähte in den Klemmen zu sichern.
• Bananenstecker können ebenfalls für den Anschluss an den Laufsprecherklemmen verwendet werden.
• Wenn Bananenstecker für den Anschluss verwendet werden sollen, müssen Sie zunachst die Kappen von den Laufsprecherklemmen entfernen.
• Ziehen Sie nach dem Herstellen der Anschlüsse sich an jedem Laufsprecherkabel, um sicherzustellen, dass die Drahte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.
• Falls die blanken Leiter von zwei Lautsprecherkabeln soweit aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann)sogar zu einer Beschädigung des Verstärkers kommt.
• Falls einer der beiden Laufsprecher eines Laufsprecherpaars versehentlich mit vertauschter Polarität (+, -)an einen Veränderungen gehalten, kann der normale Stereoeffekt nicht erzielt werden.

ACHTUNG

An den Lautsprecherklemmen这点es Gerates liegt eine potentiell GEFAHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschlieben und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden. D3-4-2-2-3_A_Ge

Technische Daten

Gehäuse. Freistehender Bassreflextyp

Aufbau 2-Wege-System

Tieftoner. 10-cm-Konus x 2

Hochtöner 2,5-cm-Kalotte

Impedanz 6Ω

Frequenzgang 38 Hz bis 40 kHz

Empfindlichkeit. .84 dB (2,83 V)

Maximale Belastbarkeit 120 W

Übernehmefrequency. 3 kHz

Außenabmessungen 202 (B) mm x 1006 (H) mm x 230 (T) mm

Masse. 8,8 kg

Mitgeliefertes Zubehör

Lautsprecherkabel (3 m) 2

Metallaretierung 2

Schaube (für Metallaretierung) 2

Rutschfeste Kissen. 2 Sätze

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Hinweis

Änderungen der technischen Daten und äußerten Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

ist eine Marke, mit der Geräte gekennzeichnet sind, die

mit Pioneers Phase Control-Technologie ausgestattet sind. Diese

Technologie gewährleistet eine hochwertige Klangreproduktion des betreffenden Gerätes durch eine Verbesserung der

Gesamtphasenanpassung.

Veröffentlich von Pioneer Corporation.

Urheberrechtlich geschützt © 2009 Pioneer Corporation.

Alle Rechte vorbehalten.
