Producttype	Kolomluidspreker, 2-weg, basreflex
Merk	PIONEER
Model	S-31-LR-QL
Laagspreker	2 x conus 10 cm
Hoogspreker	Koepel 2,5 cm
Nominale impedantie	6 Ω
Frequentierespons	38 Hz – 40 kHz
Gevoeligheid	84 dB (2,83 V)
Maximaal toelaatbaar vermogen	120 W
Scheidingsfrequentie	3 kHz
Afmetingen (B x H x D)	202 x 1006 x 230 mm
Gewicht	8,8 kg
Type kast	Boekenplank / kolom, basreflex
Meegeleverde accessoires	Luidsprekerkabels (3 m) x 2, valbeveiligingsbeugels x 2, schroeven x 2, antislipkussentjes x 2 sets, garantiekaart, handleiding
Onderhoud	Reinigen met een droge doek; indien nodig verdund neutraal schoonmaakmiddel; vermijd oplosmiddelen en chemische producten
Installatieveiligheid	Plaats op een stabiel oppervlak, gebruik de meegeleverde valbeveiligingsbeugels om kantelen te voorkomen
Versterkeraansluiting	Onderste aansluitingen (rood +, zwart -); aanbevolen versterkerimpedantie: 4 tot 16 Ω
Voeding	Passief (vereist externe versterker)
Repareerbaarheid	Verwijderbaar rooster; luidsprekers niet gespecificeerd als vervangbaar door gebruiker
Garantie	Garantiekaart inbegrepen; raadpleeg de voorwaarden

Veelgestelde vragen - S-31-LR-QL PIONEER

Wat is de impedantie van de PIONEER S-31-LR-QL luidspreker?

De nominale impedantie is 6 Ω. Sluit deze aan op een versterker die een belasting van 4 tot 16 Ω ondersteunt.

Hoe maak ik de luidsprekerkast schoon?

Gebruik een droge doek. Indien nodig een doek gedrenkt in verdund neutraal schoonmaakmiddel (5 tot 6 delen water) en goed uitgewrongen. Gebruik nooit verdunner, benzine of insecticide.

Wat is het maximale vermogen dat de luidspreker kan verwerken?

Het maximale ingangsvermogen is 120 W. Overschrijd deze waarde niet om schade aan de luidsprekers te voorkomen.

Hoe installeer ik de antislipkussentjes?

Plak de antislipkussentjes op de vier hoeken van de onderkant van de luidspreker voordat u deze op de vloer plaatst.

Hoe bevestig ik de valbeveiligingsbeugel?

Bevestig de valbeveiligingsbeugel stevig aan de achterkant van de luidspreker met de meegeleverde schroeven. Haal een versterkt koord (niet meegeleverd) door de beugel en veranker het aan een stevige muur.

Kan ik het rooster van de luidspreker verwijderen?

Ja, het rooster is verwijderbaar. Om het te verwijderen, plaatst u uw vingers op de onderrand en trekt u voorzichtig naar buiten, herhaal dit voor het bovenste gedeelte. Om het terug te plaatsen, lijnt u de vier pinnen uit met de gaten en duwt u stevig.

Hoe sluit ik de luidsprekerkabels aan op de versterker?

Zorg ervoor dat de versterker is uitgeschakeld. Sluit de kabels aan op de onderste aansluitingen van de luidspreker met inachtneming van de polariteit (rood +, zwart -). Sluit het andere uiteinde aan op de uitgangsaansluitingen van de versterker. U kunt banaanstekkers gebruiken nadat u de dop hebt verwijderd.

Waar plaats ik de luidsprekers voor optimaal geluid?

Plaats de luidsprekers op een stevige vloer, op gelijke afstand van de zijwanden en de luisterpositie. Richt ze 50-60 graden naar het luisterpunt. De televisie moet tussen de linker- en rechterluidspreker staan.

Wat te doen als de luidspreker vervormd geluid produceert?

Verlaag onmiddellijk het volume. Langdurige vervorming kan de luidsprekers beschadigen. Controleer ook of de versterker niet overbelast is en of de aansluitingen correct zijn.

Hoe voer ik de luidspreker aan het einde van zijn levensduur af?

Gooi het apparaat niet bij het huishoudelijk afval. Breng het volgens de wetgeving naar een erkend inzamelpunt voor gebruikte elektronische apparaten of retourneer het aan een detailhandelaar bij aankoop van een nieuw soortgelijk product.

GEBRUIKSAANWIJZING S-31-LR-QL PIONEER

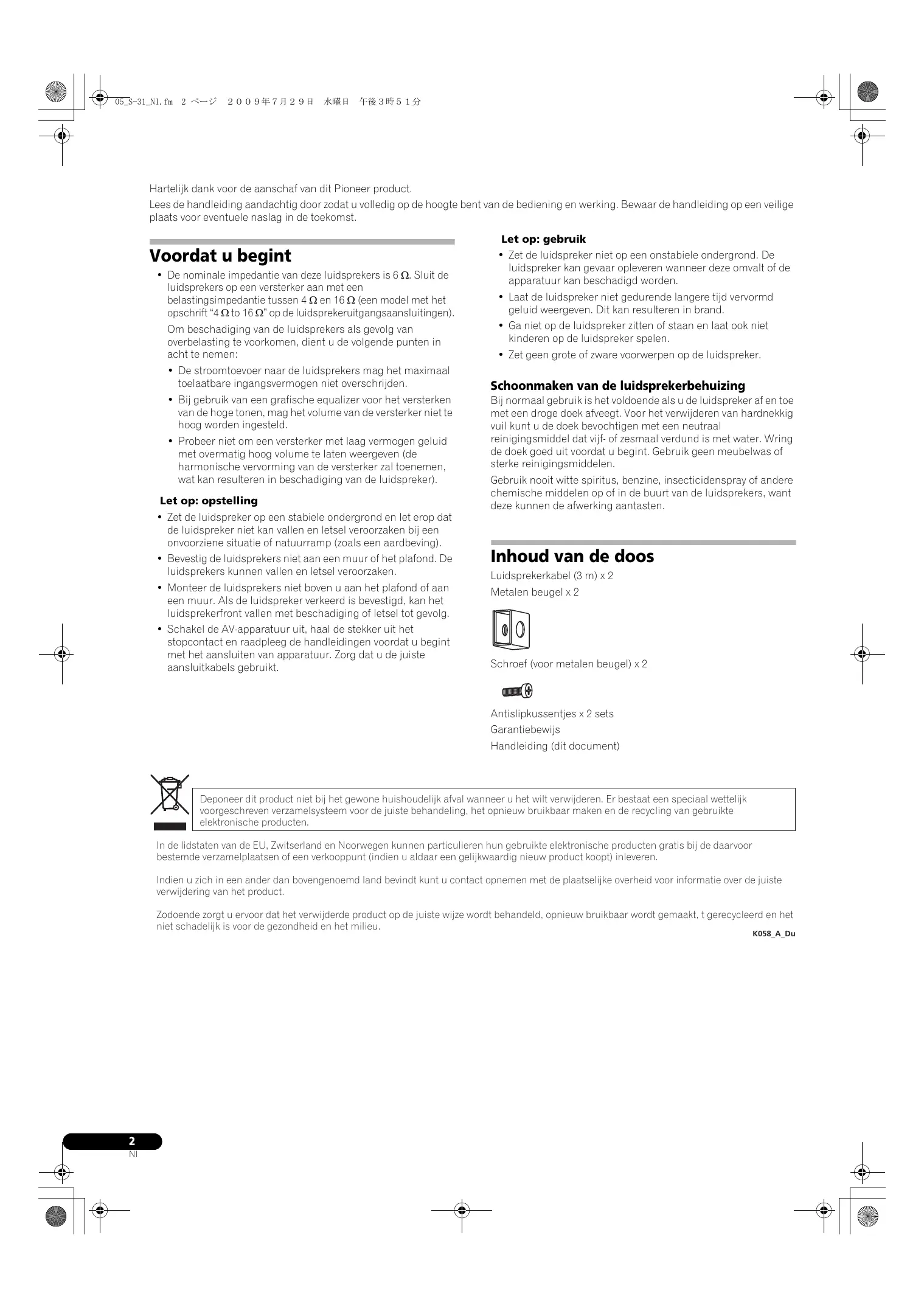

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werkinq. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Voordat u begint

• De nominale impedantie van deze luidsprekers is 6 . Sluit de luidsprekers op een versterker aan met een belastingsimpedantieCUSen4Oen16O(een model met het opschrift "4 to 16 " op de luidsprekeruitgangsaansluitingen). Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen:
• De stroomtoevoer maar de luidsprekers mag het maximaal toelaatbare ingangsvermögen Niet overschrijden.
• Bij gelebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker Niet te hoog worden ingesteld.
• Probeer Niet om een versterker met laag vermogen geluid met overmatig hoog volume te lately weergeven (de harmonische verrorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Zet de luidspreker op een stabiele ondergrund en let erop dat de luidspreker Niet kan vallen en letsel veroorzaken bij een onvoorziene situatie of natuurramp (zoals een aardbeving).
• Bevestig de luidsprekers Niet aan een muur of het plafond. De luidsprekers können vallen en letsel veroorzaken.
• Monteer de luidsprekers Niet boven u aan het plafond of aan een muur. Als de luidspreker verkeerd is bevestigd, kan het luidsprekerfront vallen met beschadiging of letsel tot gevolg.
• Schakel de AV-apparatuuruit, haal de stekkeruit het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gekrukt.

Let op: gebruik

• Zet de luidspreker Niet op een onstabiele ondergrond. De luidspreker kan geleaar opleveren wonneer deze omvalt of de apparatuur kan beschadigd worden.
• Laat de luidspreker Niet gedurende langere tijd verrormd geluid weergeven. Dit kan resulteren in brand.
• Ga Niet op de luidspreker zitten of staan en LAST ook nicht kinderen op de luidspreker spelen.
• Zet geen grote of zware voorwerpen op de luidspreker.

Schoonmaken van de luidsprekerbehuzing

Bij normala gebruik is het voldoende als u de luidspreker af en toe met een droge doek afveegt. Voor het verwijderen van hardnekig vuil kunt u de doek bevochtigen met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze können de afwerking aantasten.

Inhoud van de doos

Luidsprekkerkabel (3m)× 2

Metalen beugel × 2

Schroef (voort metalen beugel) x 2

Antislipkussentjes x 2 sets

Garantiebewijs

Handleiding (dit document)

Deponeer dit product Niet bij het gewone huishoudelijk afval wanner u het wilt verwijdenen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en de recycling van gebruekte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen hun particulieren hun gebruike elektronische producten Gratis bij de waarvoort bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig十几年 w product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met deplaatselijke overheid voor informatatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaakt, t gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.

K058_A_Du

Installatie

Kiezen van een plaat voor de luidsprekers

• De geluiden die via de luidsprekers worden weergegeven, worden op verschidene manieren beinvloed door de omstandigheden in de luisterruimte.

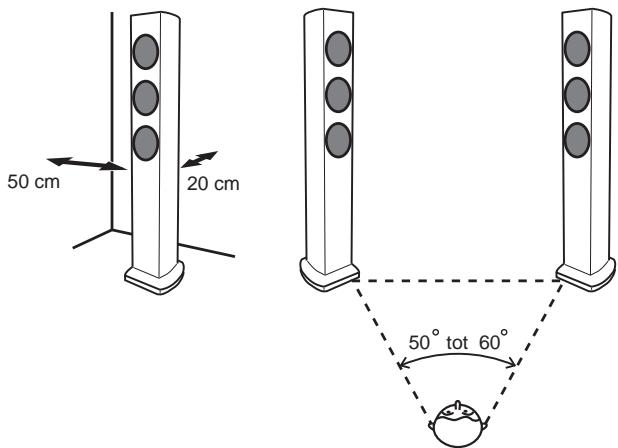

• Voor een optimale geluidsweergave dient u de luidsprekers op een stevige ondergrond te zetten en in de hieronder afgebeelde positie. Het niveau van de lage geluiden kan aangepast worden door de luidsprekersDICHTER OF VERDER VAN de muur te zetten. Plaats deluidsprekers zo dat deze op gelijke afstand van de zichmuren staan om een gebalanceerde weergave te verkrijgen.

• Plaats de linker en de rechter luidspreker op gelijke afstand van uw luisterplaats voor een goed stereogeluid. Gebruik luidsprekerkabels van bezelfde lengte voor de luidsprekers.
• Zet de linker en de rechter voorluidspreker zo veel möglich op bezelfde lijn als de tevisie.
• Om een optimale surroundweergave te verkrijgen,要去 de televisione tussen de linker en de rechter luidspreker staan, verwijl de luidsprekers een hoek van 50 tot 60 graden make met de luisterpositie.
• Als er veel nagalm in de kamer is, raden wij u aan ditke kleden aan de wanden te hangen en/of een vloerkleed op de grond te leggen om het geluid te absorberen. Voor een optimaal resultaat moet u de wanden volledig bedekken.

Belangrijk

• Pioneer kan nicht aansprakelijk worden gesteld voor beschadigingen als gevolg van een foutieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, naturuRRampen enz.
• Aangezien deze luidsprekers tamelijk zwaar zijn, mogen ze Niet op een onstabile ondergrond worden gezet; de luidspreker zou{kunnen vallen met beschadiging of ernstig letsel tot gevolg.
• Bij de installmentie van deze luidsprekers要去 u ervoor zorgen dat de luidsprekers Niet per ongeluk konnen vallen of omvallen, want indien dit om de een of andere reden gebeurt bestaat er kans op letsel.

Aanbrengen van de antislipkussentjes

Afhankelijk van de installmentieplaats kan het nodig zijn om de antislipkussentjes aan te brengen. Breng de kussentjes op de vier hoeken aan van de luidsprekerkant die op de ondergrond rust. In sommige gevallen is het möglichk dat de kussentjes Niet voldoende wrijving worden om slipspen te voorkomen, dus let er goed op dat de luidsprekers Niet op eenplaats staan waar ze kunnen gaan glijden.

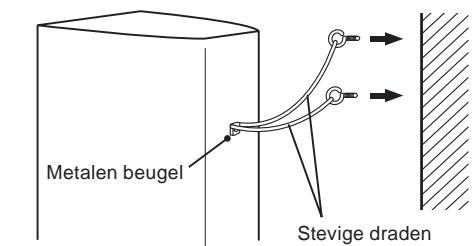

Montage van het omvalpreventie materiaal

• Maak de metalen beugel stevig met de bijgeleverde schroef aan de achterkant van de luidspreker vast.

• Laat een stevige draad door de metalen beugel lopen en bevestig de draad aan de muur. Zorg dat de muur waaraan u de luidspreker vastmaakt stevig genoeg is om het gewicht van de luidspreker te dragen. Controller na het vastmaken van de luidspreker of deze Niet meer kan omvallen.
• De luidspreker kan beschadiging veroorzaken wanner deze omvalt.
• Bevestig de metalen beugel Nietrechtstreeks aan de muur. De beugel mag alleen samen met een stevige draad worden gezruikt. Dit om te voorkomen dat de luidspreker toch nog omvalt.

Achterkant van luidspreker

• Laat twee stevige draden door de metalen beugel lopen en maak de luidspreker op de aangegeven manier aan de muur vast.

Bevestigen en verwijderen van het front

Het worden aanbevolen dit luidspekersysteme te gebruiken met het front er aan bevestigd,ECHTER dit kan indien gewenst verwijderd worden. Volg voor het verwijderen onderstaande instructies:

1 Om het front te verwijderen, houdt u uw vingers in de buurt van de onderkant gegen het front en trekt het front dan voorzichtig maar voren. Doe hetzelfde aan de bovenkant om het front volledig los te makeen.

2 Om het front te bevestigen, houdt u het front met het driehoekje maar boven gekeerd vast en brengt dan de vier pennen aan de achterkant van het front gegenover de gaten in de luidspreker waarna u het front gegen de luidspreker drukt.

Aansluitingen

Bij deze luidsprekers worden geen luidsprekerkabels geleverd voor aansluiting op een versterker.

Aansluiten van de kabels

1 Schakel de versterkeruit.

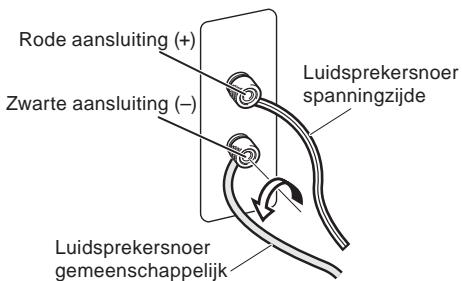

2 Sluit de kabels op de ingangsaansluitingen (onder) aan dechterkant van de luidspreker aan. De polariteit van de ingangsaansluitingen is rood voor positief (+) en zwart voor negatief (-).
