KASUTUSJUHEND 90-112 NEO tools

Toode sobib ainult hästi isoleeritud ruumidesse või juhuslikuks kasutamiseks.

MÄRKUS: ENNE SEADME KASUTAMIST LUGEGE KÄESOLEV KASUTUSJUHEND HOOLIKALT LÄBI JA SÄILITAGE SEE EDASPIDISEKS KASUTAMISEKS. ISIKUD, KES EI OLE KASUTUSJUHENDIT LUGENUD, EI TOHI TEOSTADA SEADME KOKKUPANEKUT, SEADISTAMIST EGA KASUTAMIST.

LUGEGE KASUTUSJUHEND HOOLIKALT LÄBI, ET TUTVUDA SEADMEGA, HOIDKE SEE KASUTUSJUHEND EDASPIDISEKS KASUTAMISEKS ALLES.

KONKREETSED OHUTUSNÖUDED MÄRKUS!

Lugege hoolikalt kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi. Seade on projekteeritud ohutuks kasutamiseks. Siiski: seadme paigaldamine, hooldus ja kasutamine võib olla ohtlik. Järgnevate protseduuride järgimine vähendab tulekahju, elektrilöögi ja vigastuste ohtuning vähendab seadme paigaldamise aega.

Seda seadet võivad kasutada vähemalt 8-aastased lapsed ja inimesed, kelle füüsilised või vaimsed võimed on vähenenud või kes ei tunne seadet, kui nad saavad järelevalvet või juhiseid seadme ohutu kasutamise kohta, et nad mõistaksid sellega seotud riske. Lapsed ei tohiks seadmetega mängida. Lapsed ei tohiks ilma järelevalveta teostada seadmete puhastamist ja hooldust.

Seadet kasutatakse juhuslikuks kasutamiseks.

TURVAMEETMED

- Seadet ei tohi kasutada väljas niiske ilmaga, vannitubades või muudes niisketes või niisketes keskkondades.

- Pange tähele, et seade võib muutuda väga kuumaks. Seetõttu tuleb seade asetada vähemalt 1 meetri kaugusele tuleohtlikest esemetest, nagu mööbel, kardinad jne.

- Ärge katke seadet näiteks rätikuga.

- Seade ei tohi asuda otse pistikupesa all.

- Seadet ei tohi ühendada vooluvõrku taimeri või programmeeritava lüliti kaudu.

- Seadet ei tohi paigutada ruumidesse, kus kasutatakse või esineb tuleohtlikke tolmu, vedelikke või gaase.

- Kui seade on ühendatud pikendusjuhtme abil, veenduge, et pikendusjuhe on võimalikult lühike, täielikult välja tömmatud ja öige ristlöikega.

- Seadet ei tohi kasutada vanni, duši või basseini vahetus läheduses.

- Kui toitejuhe on kahjustatud, tuleb see ohu vältimiseks asendada tootja, tema esindaja, teenindus või kvalifitseeritud isikuga.

- Ärge ühendage teisi seadmeid samasse pistikupessa, millesse seade on ühendatud.

- Seadet ei tohi jätta järelevalveta. Hoidke lapsed ja lemmikloomad seadmest eemal.

- Ärge asetage seadet ebastabiilsetele, liikuvatele pindadele või kohtadele, kus seade võib ümber kukkuda.

- Kui seadet ei kasutata pikka aega, ühendage see vooluvörgust lahti. Ärge jätke seadet järelevalveta sisse lülitatud seadet. Seadme vooluvörgust lahti ühendamisel tömmake pistik välja, ärge kunagi tömmake toitejuhtmest.

- Hoidke seade eemal kardinatest, eesrietest või kohtadest, kus õhu sisselaskeava on kergesti blokeeritud.

- Võimaliku elektrilöögi vältimiseks ärge kunagi kasutage seadet märgade kätega ega siis, kui toitejuhe on veega kaetud.

- Ärge visake elektriseadmeid koos sorteerimata olmejäätmetega, kasutage eraldi kogumispunkte. Vötke ühendust oma kohaliku omavalitsusega, et saada teavet olemasolevate kogumissüsteemide kohta. Kui elektriseadmed körvaldatakse prügilatesse, vöivad ohtlikud ained sattuda pöhjavette ja sattuda toiduahelasse, kahjustades teie tervist.

- See seade ei ole mõeldud kasutamiseks piiratud füüsilliste või vaimsete võimetega või kogemusteta isikutele (sealhulgas lastele), kui ei ole tagatud järelevalve või juhendamine seoses seadme ohutu kasutamisega, nii et sellega seotud riskid oleksid arusaadavad.

- Laste üle tuleb teostada järelevalvet, et nad ei mängiks seadmega.

- Ärge muutke ega parandage seadet ise. Selleks saatke see teeninduskeskusesse või kvalifitseeritud elektrikule (garantiijärgsel periodil).

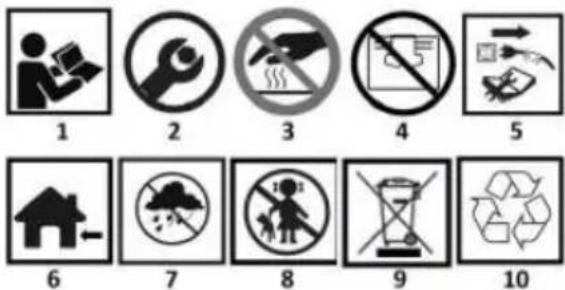

PIKTOGRAMMID JA HOIATUSED

1 2 3 4 5 6 7 8 9 10

1. Lugege kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi!

2.Seade võib vajada paigaldamist

5.Ühendage enne remonti või hooldust vooluvõrgust lahti

1. siseruumides kasutamiseks

2. Protect niiskuse eest

8.Hoidke lastele kättesaamatus kohas

9.Ärge visake koos majapidamisjäätmetega.

10.Taaskasutatav

GRAAFILISTE ELEMENTIDE KIRJELDUS

Seadme komponentide numeratsioon on järgmine. näidatud käesoleva juhendi graafilistel lehekülgedel.

Nimetus	Kirjeldus
1	Kütteseade
2	Kütteseade
3	Kütteseadme lülitid
4	Transpordikäepide
5	Ventilatsiooniavad
6	Jalad

* Graafika ja tegelik toode võivad erineda.

PURPOSE

See toode on möeldud ainult koduseks ja kontorikasutuseks, mitte tööstuslikuks või muuks äriliseks kasutamiseks. Kasutage ainult vigastamata ja heas seisukorras voolujuhtmega, mis vastab kehtivatele standarditele ja eeskirjadele. Kütteseade peab saama toite elektrivõrgust, mille parameetrid on esitatud nimitabelis. Ärge ühendage teisi lisaseadmeid samasse vooluahelasse, kus kütteseade töötab.

SEADME TÖÖ

Seade on varustatud kaheastmelise küttesüsteemiga, mida aktiveerivad kaks söltumatut lülitit Joonis A3 ja kütteseadmed Joonis A1 ja A2.

Kütteseadme käivitamiseks vajutage lüliti nuppu või nuppe joonis B asendisse I/ON joonis B1.

Kütteseadme väljalülitamiseks vajutage lüliti nuppu või nuppe joonisel B asendisse 0/OFF joonisel B3.

Nupud, mis aktiveerivad kütteseadmed ja kütteseadmed ise toimivad üksteisest söltumatult ja neid saab aktiveerida mis tahes järjekorras.

TURVALISUS

Radiaator on varustatud turvamehhanismiga, mis katkestab voolu, kui radiaator kallutatakse või ümber pööratakse. Selle mehhanismi juhtnupp asub kütteseadme alumisel küljel joonis. B4.

TÄHELEPANU on tungivalt soovitatav mitte kasutada nuppu seadme töötamise ajal

KÜTTESEADME TÖÖ:

Kasutage kütteseadet alati püstises asendis, järgides köiki käesolevas kasutusjuhendis toodud juhiseid ja soovitusi.

KÜTTEKEHA ASUKOHT:

Asetage kütteseade ruumi köige külmemasse ossa.

KÜTTESEADME ÜHENDUS:

Ühendage kütteseade otse seinapistikupessa. Veenduge, et pistik sobiks tihedalt pistikupessa. Lahtine ühendus vöib pöhjustada ülekuumenemist ja pistiku kahjustumist.

MÄRKUS: vooluahela ülekoormuse vältimiseks ärge ühendage kütteseadet vooluahelasse, mis teenindab muid elektrilisi vajadusi.

HOOLDUS JA LADUSTAMINE

- Ühendage seade vooluvõrgust lahti ja laske enne puhastamist jahtuda. Seadme korpus määrdub kergesti, , seega pühkige seda sageli pehme käsnaga. Pühkige köik määrdunud osad sooja veega ja pehme pesuvahendiga immutatud käsnaga. Seejärel pühkige pestud osa kuiva lapiga. Jälgige, et vesi ei satuks seadme

sisemusse. Korpuse kaitsmiseks ärge kasutage puhastamiseks lahusteid ega tugevaid puhastusvahendeid.

• Tuleb jälgida, et tolm ei satuks kütteseadme kaitseriivile. Selleks tuleb võre perioodiliselt tolmust ja muudest elementidest puhastada
• Puhastage toitejuhe ja pistik, seejärel kuivatage ja pakkige see kilekotti.

- Säilitage seadet kuivas ventileeritavas ruumis, eemal lastest.

Kvartsist infrapunakiirgur 90-112
Parameeter	Väärtus
Toitepinge	230V AC
Tarnesagedus	50 Hz
Soojendusvõimsus (1. etapp / 2. etapp)	400W / 800W
Mõõtmed	305x145x370
Kaitseklass	I
IP kaitse tase	IPX0
Kaal (ilma lisaseadmeteta)	0,96 kg
Tootmisaasta	2025

KESKKONNAKAITSE

Elektritoitega tooteid ei tohiks kõrvaldada koos olmejäätmetega, vaid need tuleks viia kõrvaldamiseks asjakohastesse jäätmekäitluskohtadesse. Teabe saamiseks kõrvaldamise kohta võtke ühendust oma toote edasimüüja või kohaliku omavalitsusega. Elektrija elektroonikaseadmete jäätmed sisaldavad keskkonnasõbralikke aineid. Ringlusse võtmata seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandyłowa, mille registrijärgne asukoht on Varssavi, ul. Pograniczna 2/4 (edaspidi "GTX Poland") teatab, et köik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas muu hulgas. Köik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas, kuid mitte ainult, selle tekstile, fotodele, diagrammidele, joonistele ning selle koostisele, kuuluvad eranditult GTX Poland'ile ja on õiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriõiguse ja sellega seotud õiguste kohta (s.o. Teataja 2006 nr 90, punkt 631, muudetud kujul). Kogu käsiraamatu ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilistel eesmärkidel ilma GTX Poland'i kirjaliku nõusolekuta on rangelt keelatud ning võib kaasa tuua tsivill- ja kriminaalvastutuse.

ELi vastavusdeklaratsioon

Tootja: GTX Poland Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Käesolev vastavusdeklaratsioon on välja antud tootja ainuvastutusel.

Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Madalpingedirektiiv 2014/35/EL

Elektromagnetilise ühilduvuse direktiiv 2014/30/EL

RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL

Määrus (EL) 2015/1188, millega rakendatakse direktiivi 2009/125/EÜ.

Ja vastab standardite nõuetele:

EN 60335-

1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019; EN 60335-2-30:2009+A11:2012+A1:2020+A12:2020; EN 62233:2008;

EN 55014-1:2017+A11:2020; EN 55014-2:2015; EN IEC 61000-3-

Käesolev deklaratsioon käsitleb ainult masinat sellisel kujul, nagu see on turule viidud, ja ei hõlma komponente mida lõppkasutaja lisab või mida ta teostab hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

90-112
Parameeter	Nimetus	Väärtus	Üksus		Parameeter	Üksus
Soojusenergia					Küttetugevuse/ruumi temperatuuri reguleerimise tüüp (valige üks)
Nominaalne soojusvõimsus	P_nom	0,8	kW		ühetasandiline soojusväljund, puudub ruumitemperatuuri reguleerimine	Mitte
Minimaalne küttevõimsus (soovituslik)	P_min	0,4	kW		kaks või enam manuaalset taset, puudub ruumitemperatuuri reguleerimine	Jah
Maksimaalne fikseeritud soojusvõimsus	P_max,c	0,8	kW		mehaanilise termostaadiga ruumi temperatuuri reguleerimiseks	Mitte
					elektroonilise ruumitemperatuuri kontrolliga	Mitte
Elektrienergia tarbimine oma tarbeks					elektrooniline toatemperatuuri kontroll + päevane taimeri	Mitte
Väljalülitatud olekus	Pärast	0	W		elektrooniline toatemperatuuri kontroll + nädalane taimeri	Mitte
Ooterežiimil	Psm	NA	W		Muud reguleerimisvõimalused (saab valida mitu)
Tühikäigul	Pidels	NA	W		ruumitemperatuuri kontroll koos kohaloleku tuvastamisega	Mitte
Võrgu ooterežiimil	Pnsm	NA	W		toatemperatuuri reguleerimine avatud akna tuvastamisega	Mitte
Ooterežiim koos teabe- või olekukuvariga			mitte		kaugjuhtimise võimalus	Mitte
Ruumide kütmise hooajaline energiatõhusus aktiivses režiimis	ns,on	85	%		adaptiivne käivitamine	Mitte
					tööaja piiramine	Mitte
					musta pirniga andur	Mitte
					iseõppimise funktsioon	Mitte
					kontrolli täpsus	Mitte
