KASUTUSJUHEND 90-133 NEO tools
Gaasiturismi küttekeha Mudel: 90-133
MÄRKUS: Enne seadme kasutamist lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke see edaspidiseks kasutamiseks alles. Isikud, kes ei ole kasutusjuhendit lugenud, ei tohi seadme paigaldamist, seadistamist ega kasutamist teostada.
KONKREETSED OHUTUSNÖUDED MÄRKUS!
Lugege hoolikalt kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi. Seade on projekteeritud ohutuks kasutamiseks. Siiski: seadme paigaldamine, hooldus ja kasutamine võib olla ohtlik. Järgmiste protseduuride järgimine vähendab tulekahju, elektrilöögi ja isikukahjustuste ohtu ning vähendab seadme paigaldamise aega TÄHELEPANU: SÜSINIKMONOOKSIID
Kõik gaasiseadmed tarbivad õhuhapnikku ja võivad toota süsinikmonooksiiidi, mis on mürgine, lõhnatu ja võib põhjustada surma. Gaasiseadme kasutamine väikestes ja piiratud ruumides võib olla kahjulik. Ärge kunagi kasutage seda seadet väikestes ja suletud ruumides, tagage alati värske õhu ventilatsioon.
VALMISTAMINE
Gaasikütteseade on möeldud kütmiseks poolavatud ruumides, kus on pidev juurdepääs värskele öhule. Kütteseade on väikese suuruse ja kaaluga, mistöttu seda on lihtne transportida. Toiteallikana kasutatakse tüüpilisi turul tavaliselt saadaolevaid gaasipatareisid. Küttekehal on oma pieso-süüde.
TURVAMEETMED
Seda seadet võib kasutada ainult EN417 nõuetele vastava butaani/propaani segukassetiga. Teistsuguste gaasimahutite paigaldamise katse võib olla ohtlik.
HOIATUS: Enne kütteseadme käivitamist tuleb see asetada öigesse asendisse. Kütteelemendi kate peab olema veidi ülespoole suunatud põhijoonis ja küttekeha ise peab seisma selleks ettenähtud jalgadel joonis. A10. Vastasel juhul ei ole gaasipatarei üleujutamine võimalik. Katse süüdata küttekeha, kui rest on tagurpidi, põhjustab tulekahju ja plahvatusohtu. MÄRKUS: Kasutage ainult välitingimustes, hoidke väikesed lapsed seadmest eemal.
AINULT VÄLITINGIMUSTES KASUTAMISEKS. ÄRGE kasutage kütteseadet suletud ruumis.
TÄHELEPANU! Kütteseade ei ole ette nähtud kaubanduslikuks kasutamiseks
- Ärge kunagi pange kütteseadet töötamise ajal põlevate aurude või vedelikega kokku. See võib põhjustada plahvatuse või tulekahju.
- Ärge kunagi jätke kütteseadet töö ajal järelevalveta.
- ÄRGE liigutage töötavat või kuuma küttekeha. Jahutage seda pärast töötamist vähemalt 5 minutit ja seejärel ühendage see gaasipatrulli küljest lahti.
- Kütteseadet tuleb kasutada tasasel, horisontaalsel pinnal.
- Ärge kunagi kasutage kütteseadet tuulise ilmaga
-
Ärge paigutage kütteseadet töö ajal avatud akna lähedusse.
-
ÄRGE KUNAGI üritage leeki süüdata, kui küttekeha on kaetud. Võib tekkida gaasi kogunemine, mille tulemuseks on suurenenud leegi puhkemine.
- ÄRGE liigutage, tõstke ega kallutage küttekeha, kui põleti on põlema pandud. See võib põhjustada toote kahjustusi või kasutaja vigastusi leegist.
- Enne gaasipatarei lahtiühendamist kontrollige alati, et põleti oleks kustutatud.
- ÄRGE parandage ega muutke kütteseadet ise.
- Enne gaasipatrulli ühendamist kerise külge kontrollige seda hoolikalt. Veenduge, et leegilülti on suletud asendis OFF. ÄRGE kasutage kütteseadet, kui kütteseadme ja gaasikasseti vaheline tihend on kahjustatud.
- Kui kütteseade on ühendatud gaasikassetiga, on normaalne, et enne gaasikasseti blokeerimist lekib veidi gaasi välja. Jätkake gaasikasseti paigaldamist, kuni see on tihedalt kinni ja seejärel gaasileke lakkab. Kui kuulete või tunnete gaasilekkeid pärast ühendamist, kui leegi reguleerimise nupp on suletud, ÄRGE lähenege lahtise leegiga ega süüdata küttekeha. Ühendage kütteseade kohe gaasikassetist lahti. Ärge kasutage kütteseadet enne, kui kvalifitseeritud hooldustehnik on seda kontrollinud ja parandanud.
- Hoidke kehaosad eemal põleva radiaatoripõleti ülemisest osast. Hoidke põlevaid materjale vähemalt 0,5 meetri kaugusel põleva küttekeha külgedest.
- Laske radiaatoril ja köigil osadel enne puhastamist jahtuda. Vältige radiaatori või selle osade puhastamist terasvillaga.
- Ärge laske lapsi põleva küttekeha lähedale. Alaealised kasutavad küttekeha ainult täiskasvanu järelevalve all.
- Kui kasutate kütteseadet tuulises keskkonnas, kasutage önnetuse vältimiseks tuulekaitset.
- Radiaator on valmistatud vastavalt standardile EN 417.

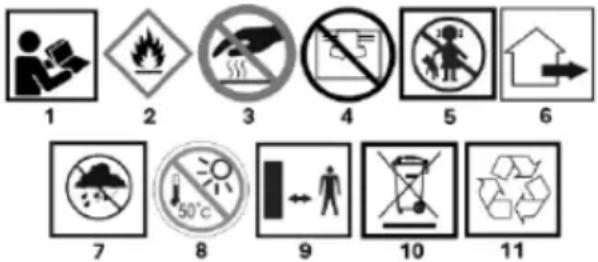

Piktogrammid ja hoiatused
- Tulekahju oht
- Märkus kuum pind
- Ärge kunagi katke kütteelementi
5.Hoidke lastele kättesaamatus kohas - For välitingimustes kasutamiseks
- Protect sademete eest
8.Ärge hoidke temperatuuril üle 50° C ega pikaajalise päikesevalguse käes. - Järgige juhendis toodud minimaalseid küttekaugusi.
- Ärge visake koos majapidamisjäätmetega.
11.Jäätmete eraldi kogumine
GRAAFILISTE ELEMENTIDE KIRJELDUS
| Nimetus Joonis A | Kirjeldus |
| 1 | Keraamiline küttekeha |
| 2 | Kütteelemendi kate |
| 3 | Pieso-süüte ja põleti |
| 4 | Ventilatsiooniavad |
| 5 | Kandekäepide |
| 6 | Käepide |
| 7 | Gaasipadruni lukustushoob |
| 8 | Pöörlev lüliti |
| 9 | Gaasikasseti kaas |
| 10 | Kütteseadme jalad |
| Nimetus Joonis B | Kirjeldus |
| 1 | Kasseti lukustushoob |
| 2 | Pöörlev lüliti |
| 3 | Gaasikasseti positsioneerimise juhend |
| 4 | Kasseti paigutusava |
| 5 | Gaasipadruni lukustushoob |
| 6 | Gaasikasseti positsioneerimise juhend |
| Nimetus Joonis B | Kirjeldus |
| 1 | Pieso-süüde |
| 2 | Pöleti |
| 3 | Tihend |
KUIDAS KASUTADA GAASIKÜTTESEADET
• Võtke kütteseade pakendist välja.
- Veenduge, et leegilüliti fig. B2 kütteseadmel on asendis OFF ja gaasipatarei lukustushoob, joon. B1 on asendis UNLOCK, seejärel võite jätkata gaasipadruni (ei kuulu komplekti) ühendamist.
- Avage gaasikasseti kaas joonis. A8, seejärel asetage gaasipatroon kambrisse. Padrun tuleb asetada nii, et positsioneerimisjuhik joon. B3 sobitub padrunipesasse joon. B4. Seejärel langetage padruni lukustushoob joon. A7 allapoole, et lukustada padrun kambris nii, et see on LOCK asendis. Kui see on tehtud, peavad kütteseade ja kassett välja nägema nagu joonisel B5 ja joonisel B6. Veenduge, et gaasikasseti kate, joon. A9 on suletud, kütteseade on kasutusvalmis.
- Leegi süütamiseks keerake lülitit joonisel A8 vastupäeva asendisse ON, kuni leek käivitub.
- Kui olete kütteseadme kasutamise lõpetanud, sulgege leek regulaatoriga, joonis A8, viies selle asendisse OFF.
- Jahutage komplekti vähemalt 5 minutit ja seejärel ühendage kütteseade ja gaasipatarei lahti.
GAASIPADRUNITE VAHETUS
- Kui välistemperatuur on madal, hoidke gaasikassette toatemperatuuril. See võimaldab süsteemi täita piisavalt gaasi, et kütteseade saaks töötada.
- Hoidke gaasipatareid lastele kättesaamatus kohas, hästi ventileeritud ruumis, eemal päikesevalgusest, temperatuuril alla 50°C, eemal soojusallikatest.
- Hoidke gaasipadrunit vahetades eemale köigist süüteallikatest ja lahtisest tulest.
MÄRKUS: Gaasikasseti eemaldamisel või vahetamisel kontrollige alati, et tihend regulaatori ühenduskohas oleks paigas ja heas korras.
- Hävitage tühjad gaasikassetid ohutult. Ärge perforeerige ega visake tulle, need võivad plahvatada ja põhjustada vigastusi.
- Seda tüüpi gaasipatareid ei saa uuesti täita.
- Ärge kunagi eemaldage gaasikassetti seadme töötamise ajal.
TURVALISUS
MÄRKUS: Kütteseade on varustatud ohutusseadmega, mis katkestab gaasipatarei ülerõhu korral gaasipatarei gaasivarustuse. Selline olukord võib tekkida, kui kütteseade on päikese käes või väga kuumas keskkonnas, mis põhjustab rõhu tekkimist padrunis. Kui ohutusseade on aktiveeritud, oodake, kuni kütteseade ja gaasikassett on jahtunud, ja käivitage kütteseade seejärel uuesti.
HOOLDUS JA LADUSTAMINE
TÄHELEPANU! Enne puhastamist või hooldamist veenduge, et gaasipatarei on kütteseadmest lahti ühendatud.
- Ärge kunagi eemaldage ise ohutusseadmeid või gaasisüsteemi olulisi komponente.
- Remonti võivad teostada ainult volitatud hoolduskeskused.
- Pühkige radiaatori pind puhta lapiga.
- Kütteseadme resti tuleb puhastada kuiva lapiga.
KÜTTESEADME LADUSTAMINE
- Eemaldage gaasikassett kütteseadmest, kui seda ei kasutata.
- Puhastage ja kuivatage kütteseade enne ladustamist
- Pange küttekeha kasti ja asetage see kuiva ja varjulisse kohta.
KOMPLEKTI SISU
küttekeha
Osa number 20-030 all on saadaval gaasikassett, mis ühildub kütteseadmega (ei kuulu komplekti).
PROBLEEMIDE LAHENDAMINE
| Probleem | Võimalik põhjus | Lahendus |
| Süüde puudub | Kütus puudubMäärdunud süütepunktSaastunud põleti | Asendage gaasikassett uue vastu. |
| Gaasipadruni vale paigaldamineEbapiisav kütusDefektne juhtnuppTurvamehhanismi funktsiooni aktiveerimine | Puhastage süütepunktPuhastage põletiPaigaldage kassett õigestiAsendage kassett õige kassetigaPaigaldage uus juhtnupp ja reguleerige seeOodake, kuni gaasikassett ja kütteseade jahtuvad. | |
| Leek ei ole | Kütus puudubGaasipadruni vale paigaldusEbapiisav kütus | Asendage gaasikassett uue vastu.Paigaldage kassett õigestiAsendage kassett õige kassetiga |
| Ebastabiilne leek, ebaühtlane leek | Gaasipadruni vale paigaldusEbapiisav kütusNupp ei ole õiges asendis | Paigaldage kassett õigestiAsendage kassett õige kassetigaKeerake nuppu võimalikult kaugele vastupäeva. |
| Aeglane põletamine | Saastunud põletiGaasipadruni vale paigaldusEbapiisav kütus | Puhastage põletiPaigaldage kassett õigestiAsendage kassett õige kassetiga |
| Gaasilõhn | Gaasipadruni vale paigaldusDefektne juhtnuppKahjustatud või puuduv tihend | Paigaldage kassett õigestiKontrollida ja võimaluse korral paigaldada uus |
| Leek kustub kasutamise ajal | Kütus puudubliiga kõrge rõhkTurvamehhanismi funktsiooni aktiveerimine | Asendage gaasikassett uue vastu.Külmutage gaasikassett |
| Ikka veel tules | Defektne juhtnupp | Võtke ühendust teenusega |
Kui pärast eespool kirjeldatud lahenduste proovimist on seadmega endiselt probleeme, ei tohi seadet kasutada enne, kui seda on kontrollinud ja parandanud vastava kvalifikatsiooniga isik.
| Hinnatud andmed | |
| Gaasi tüüp | Propaan-butaan |
| Süüde | Piesoelektriline |
| Gaasi tarbimine | 160g/h |
| Maksimaalne võimsus | 2,2 kW |
| Mass | 2240 g ilma gaasimahutita |
| Radiaatori mõõtmed | 305mmx192mm x 260mm |
| Põletite arv | 1 |
| Gaasimahuti tüüp vastavalt standardile EN 417 | |
KESKKONNAKAITSE
| Tooteid ei tohi hävitada koos olmejäätmetega, vaid need tuleb anda körvaldamiseks sobivatesse jäätmekäitluskohtadesse. Teabe saamiseks körvaldamise kohta võtke ühendust oma toote edasimüüjvõi kohaliku omavalitsusega. Kasutatud seadmed sisaldavad keskkonnasõbralikke aineid. Taaskasutamata seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele. |
