MANUAL DE USUARIO 90-112 NEO tools
ESPAÑA (ES) TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES....64
EESTI (EE) ORIGINAALJUHISTE TÖLGE 67
ESPAÑA (ES) TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES Iluminador infrarrojo de cuarzo: 90-112
El producto sólo es adecuado para habitaciones bien aisladas o para un uso ocasional.
NOTA: ANTES DE UTILIZAR EL EQUIPO, LEA ATENTAMENTE ESTE MANUAL Y CONSÉRVELO PARA FUTURAS CONSULTAS. LAS PERSONAS QUE NO HAYAN LEÍDO LAS INSTRUCCIONES NO DEBEN REALIZAR EL MONTAJE, AJUSTE O FUNCIONAMIENTO DEL EQUIPO.
LEA ATENTAMENTE EL MANUAL DEL USUARIO PARA FAMILIARIZARSE CON EL APARATO GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS.
DISPOSICIONES ESPECÍFICAS DE SEGURIDAD ¡NOTA!
Lea atentamente el manual de instrucciones y siga las advertencias y condiciones de seguridad que contiene. El aparato ha sido diseñado para un funcionamiento seguro. No obstante: la instalación, el mantenimiento y el funcionamiento del aparato pueden ser peligrosos. Siguiendo los siguientes procedimientos reducirá el riesgo de incendio, descarga eléctrica, lesiones y reducirá el tiempo de instalación del aparato.
Este equipo puede ser utilizado por niños de al menos 8 años de edad y por personas con capacidades físicas o mentales reducidas o con falta de familiaridad con el equipo si se proporciona supervisión o instrucciones sobre cómo utilizar el equipo de forma segura para que se comprendan los riesgos asociados. Los niños no deben jugar con el equipo. Los niños no supervisados no deben realizar tareas de limpieza y mantenimiento del equipo.
La unidad se utiliza para operaciones ocasionales.
NORMAS DE SEGURIDAD
- La unidad no debe utilizarse al aire libre en climas húmedos, en cuartos de baño u otros ambientes mojados o húmedos.
- Tenga en cuenta que el aparato puede calentarse mucho. Por lo tanto, el aparato debe colocarse a una distancia segura de al menos 1 metro (3 pies) de objetos inflamables como muebles, cortinas, etc.
- No cubra la unidad con, por ejemplo, una toalla.
- El aparato no debe colocarse directamente debajo de una toma de corriente.
- El aparato no debe conectarse a la red eléctrica a través de un temporizador o un interruptor programable.
- El aparato no debe colocarse en locales en los que se utilicen o estén presentes polvos, líquidos o gases inflamables.
- Si el aparato se conecta mediante un cable alargador, asegúrese de que éste sea lo más corto posible, esté completamente extendido y tenga la sección correcta.
- El aparato no debe utilizarse cerca de una bañera, ducha o piscina.
- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su representante, el servicio técnico o una persona cualificada para evitar peligros.
- No conecte otros aparatos a la misma toma de corriente a la que está conectado el aparato.
- No deje el aparato sin vigilancia. Mantenga a los niños y a los animales domésticos alejados del aparato.
- No coloque el aparato sobre superficies inestables, móviles o donde pueda caerse.
- Si el aparato no se utiliza durante mucho tiempo, desenchúfelo de la toma de corriente. No deje el aparato encendido sin vigilancia. Cuando desconecte el aparato de la red eléctrica, saque el enchufe, nunca tire del cable de alimentación.
- Mantenga la unidad alejada de cortinas, visillos o lugares en los que la entrada de aire pueda bloquearse fácilmente.
- Para evitar posibles descargas eléctricas, no utilice nunca el aparato con las manos mojadas o cuando haya agua en el cable de alimentación.
- No deseche los aparatos eléctricos junto con los residuos urbanos sin clasificar, utilice puntos de recogida selectiva. Póngase en contacto con las autoridades locales para obtener información sobre los sistemas de recogida disponibles. Si los aparatos eléctricos se eliminan en vertederos, las sustancias peligrosas pueden filtrarse a las aguas subterráneas y entrar en la cadena alimentaria, perjudicando su salud.
- Este equipo no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas o mentales reducidas o sin experiencia, a menos que se proporcione supervisión o instrucción sobre el uso seguro del equipo, de modo que se comprendan los riesgos asociados.
- Los niños deben ser vigilados para evitar que jueguen con el aparato.
- No modifique ni repare el aparato usted mismo. Para ello, envíelo a un centro de servicio o a un electricista cualificado (durante el periodo de posgarantía).

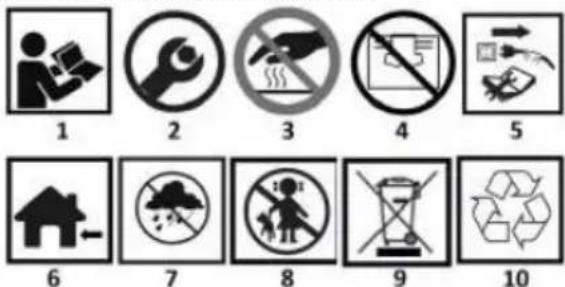

PICTOGRAMAS Y ADVERTENCIAS
2.El dispositivo puede requerir instalación
- No toque la superficie caliente
4.No cubrir
-
Desconecte de la alimentación eléctrica antes de reparar o realizar tareas de mantenimiento.
-
Para uso en interiores
-
Proteger de la humedad
8.Mantener fuera del alcance de los niños
-
No tirar a la basura doméstica
-
Reciclable
DESCRIPCIÓN DE LOS ELEMENTOS GRÁFICOS
La numeración siguiente se refiere a los componentes del aparato que se muestran en las páginas gráficas de este manual.
| Designación | Descripción |
| 1 | Calentador |
| 2 | Calentador |
| 3 | Interruptores de calefacción |
| 4 | Asa de transporte |
| 5 | Aberturas de ventilación |
| 6 | Piernas |
* Puede haber diferencias entre el gráfico y el producto real
PROPÓSITO
Este producto está destinado exclusivamente al uso doméstico y de oficina y no para uso industrial u otro uso comercial. Utilícelo únicamente con un cable de alimentación que no esté dañado y se encuentre en buen estado, que cumpla las normas y reglamentos aplicables. La estufa debe alimentarse de la red eléctrica cuyos parámetros se especifican en la tabla de valores nominales. No conecte otros aparatos adicionales en el mismo circuito que la estufa en funcionamiento.
FUNCIONAMIENTO DEL DISPOSITIVO
La unidad está equipada con un sistema de calefacción de dos etapas, activado por dos interruptores independientes Figura A3 y por los calentadores Figura A1 y A2
Para poner en marcha el calefactor, pulse el botón o botones Fig. B del interruptor a la posición I/ON Fig. B1.
Para apagar la estufa, pulse el botón o botones Fig. B del interruptor hasta la posición 0/OFF Fig. B3.
Los botones que activan los calefactores y los propios calefactores funcionan de forma independiente y pueden activarse en cualquier orden.
SEGURIDAD
El radiador está equipado con un mecanismo de seguridad que desconecta la corriente si el radiador se inclina o vuelca. El botón de control de este mecanismo se encuentra en la parte inferior del calefactor fig. B4.
ATENCIÓN se recomienda encarecidamente no utilizar el botón mientras la unidad está en funcionamiento
Utilice siempre la estufa en posición vertical, siguiendo todas las instrucciones y recomendaciones que figuran en este manual.
UBICACIÓN DEL CALENTADOR:
Coloca el calefactor en la parte más fría de la habitación
CONEXIÓN DEL CALENTADOR:
Enchufe el calefactor directamente a una toma de corriente. Asegúrese de que la clavija encaje firmemente en el enchufe. Una conexión floja puede provocar un sobrecalentamiento y dañar el enchufe.
NOTA: Para evitar la sobrecarga del circuito, no conecte el calefactor a un circuito que atienda otras necesidades eléctricas.
- Desenchufe el aparato de la red eléctrica y deje que se enfríe antes de limpiarlo. La carcasa del aparato se ensucia fácilmente, así que limpiela frecuentemente con una esponja suave. Limpie cualquier componente sucio con una esponja empapada en agua tibia con detergente suave. A continuación, limpie el elemento lavado con un paño seco. Tenga cuidado de que no entre agua en el interior de la unidad. Para proteger la carcasa, no utilice disolventes ni detergentes fuertes para limpiarla.
- Debe evitarse que el polvo se deposite en la rejilla de protección del calentador. Para ello, la rejilla debe limpiarse periódicamente de polvo y otros elementos.
- Limpia el cable de alimentación y el enchufe, sécalos y guárdalos en una bolsa de plástico.
- Guarde el aparato en un lugar seco y ventilado, lejos del alcance de los niños.
| Calentador infrarrojo de cuarzo 90-112 | |
| Parámetro | Valor |
| Tensión de alimentación | 230 V CA |
| Frecuencia de suministro | 50 Hz |
| Potencia calorífica (1a etapa / 2a etapa) | 400W / 800W |
| Dimensiones | 305x145x370 |
| Clase de protección | I |
| Grado de protección IP | IPX0 |
| Peso (sin accesorios) | 0,96 kg |
| Año de producción | 2025 |
PROTECCIÓN DEL MEDIO AMBIENTE
Los productos accionados eléctricamente no deben desecharse con la basura doméstica, sino que deben llevarse a instalaciones adecuadas para su eliminación. Póngase en contacto con el distribuidor del producto o con las autoridades locales para obtener información sobre su eliminación. Los residuos de aparatos eléctricos y electrónicos contienen sustancias inertes para el medio ambiente. Los aparatos no reciclados suponen un riesgo potencial para el medio ambiente y la salud humana.
"GTX Polonia Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa con domicilio social en Varsovia, ul. Pograniczna 2/4 (en adelante: "GTX Polonia") informa que todos los derechos de autor sobre el contenido de este manual (en adelante: "Manual"), incluyendo entre otros. Todos los derechos de autor sobre el contenido de este Manual (en adelante: "Manual"), incluyendo entre otros su texto, fotografías, diagramas, dibujos, así como su composición, pertenecen exclusivamente a GTX Polonia y están sujetos a protección legal de conformidad con la Ley de 4 de febrero de 1994 sobre Derechos de Autor y Derechos Conexos (es decir, Diario de Leyes 2006 N° 90 Tema 631 en su versión modificada). La copia, el procesamiento, la publicación y la modificación con fines comerciales de todo el Manual, así como de sus elementos individuales, sin el consentimiento por escrito de GTX Polonia, están estrictamente prohibidos y pueden dar lugar a responsabilidades civiles y penales.
Declaración de conformidad de la UE
Fabricante: GTX Poland Sp. z o.o. Sp.k., Pograniczna 2/4 02-285
Warszawa
Producto: Calentador infrarrojo de cuarzo
Modelo: 90-112
Nombre comercial: NEO TOOLS
Esta declaración de conformidad se emite bajo la exclusiva responsabilidad del fabricante.
El producto descrito anteriormente cumple con los siguientes documentos:
Directiva de baja tensión 2014/35/UE
Directiva de compatibilidad electromagnética 2014/30/UE
Directiva RUSP 2011/65/UE modificada por la Directiva
2015/863/UE
Reglamento (UE) 2015/1188 por el que se aplica la Directiva 2009/125/CE
Y cumple los requisitos de las normas:
EN 60335-
1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019; EN 60335-2-30:2009+A11:2012+A1:2020+A12:2020; EN 62233:2008; EN 55014-1:2017+A11:2020; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1:2019; EN IEC 63000:2018
Esta declaración se refiere únicamente a la máquina tal como se comercializa y no incluye los componentes
añadido por el usuario final o realizado por él posteriormente.
Nombre y dirección de la persona residente en la UE autorizada a preparar el expediente técnico:
Firmado en nombre de:
Responsable de Calidad del GTX Poland
Varsovia, 2023-03-21
| 90-112 | ||||||
| Parámetro | Designación | Valor | Unidad | Parámetro | Unidad | |
| Energía térmica | Tipo de control de la potencia calorífica/temperatura ambiente (seleccione uno) | |||||
| Potencia calorífica nominal | P_nom | 0,8 | kW | salida de calor de un solo nivel, sin control de la temperatura ambiente | No | |
| Potencia calorífica mínima (indicativa) | P_min | 0,4 | kW | dos o más niveles manuales, sin control de la temperatura ambiente | Sí | |
| Potencia calorífica fija máxima | P_max,c | 0,8 | kW | con termostato mecánico para el control de la temperatura ambiente | No | |
| con control electrónico de la temperatura ambiente | No | |||||
| Consumo de electricidad para uso propio | control electrónico de la temperatura ambiente + temporizador diario | No | ||||
| En modo apagado | En | 0 | W | control electrónico de la temperatura ambiente + temporizador semanal | No | |
| En modo de espera | Psm | NA | W | Otras opciones de ajuste (se pueden seleccionar varias) | ||
| En modo inactivo | Pidels | NA | W | control de temperatura ambiente con detección de presencia | No | |
| En modo de espera de red | Pnsm | NA | W | control de la temperatura ambiente con detección de ventana abierta | No | |
| Modo de espera con visualización de información o estado | no | opción de control remoto | No | |||
| Eficiencia energética estacional de la calefacción en modo activo | ηs,on | 85 | % | actuación adaptativa | No | |
| restricción del tiempo de trabajo | No | |||||
| sensor de bombilla negra | No | |||||
| función de autoaprendizaje | No | |||||
| precisión del control | No | |||||
| Datos de contacto | GTX Polonia Sp. z o. o. Sp. K., ul. Pograniczna 2/4, 02-285 Varsovia | |||||
