INSTRUKCJA OBSŁUGI 90-112 NEO tools

POLSKI (PL) INSTRUKCJA OBSŁUGI ORYGINALNA Kwarcowy promiennik podczerwieni: 90-112

Produkt nadaje się wyłącznie do pomieszczeń dobrze izolowanych lub do użytku okazjonalnego

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SPRZĘTU NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA. OSOBY, KTÓRE NIE PRZECZYTAŁY INSTRUKCJI NIE POWINNY PRZEPROWADZAĆ MONTAŻU, REGULACJI LUB OBSŁUGIWAĆ URZĄDZENIA.

PRZECZYTAJ UWAŻNIE INSTRUKCJĘ UŻYTKOWNIKA W CELU ZAZNAJOMIENIA SIĘ Z URZĄDZENIEM ZACHOWAJ TĘ INSTRUKCJĘ NA PRZYSZŁOŚĆ.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

UWAGA!

Należy uważnie przeczytać instrukcję obsługi, stosować się do ostrzeżeń i warunków bezpieczeństwa w niej zawartych. Urządzenie zostało zaprojektowane do bezpiecznej pracy. Niemniej jednak: instalacja, konserwacja i obsługa urządzenia może być niebezpieczna.

Przestrzeganie poniższych procedur zmniejsza ryzyko wystąpienia pożaru, porażenia prądem, obrażeń ciała oraz skróci czas instalacji urządzenia.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji 'sprzętu.

Urządzenie służy do okazjonalnej pracy wewnątrz pomieszczeń.

ZASADY BEZPIECZEŃSTWA

• Urządzenia nie wolno używać na zewnątrz w wilgotną pogodę, w łazienkach lub innym mokrym lub wilgotnym otoczeniu.
• Należy pamiętać, że urządzenie może stać się bardzo gorące. Dlatego urządzenie powinno być umieszczone w bezpiecznej odległości minimum 1 metr (3 stopy) od łatwopalnych przedmiotów, taki jak: meble, zasłony itp.

- Nie wolno zakrywać urządzenia np. ręcznikiem.

- Urządzenie nie może znajdować się bezpośrednio pod gniazdem ściennym.

- Urządzenia nie wolno podłączać do sieci za pomocą wyłącznika czasowego lub programowanego wyłącznika.

- Urządzenie nie może być umieszczone w pomieszczeniach w których są używane lub znajdują się łatwopalne pyły, ciecze lub gazy.

- Jeżeli urządzenie jest podłączone za pomocą przedłużacza, należy pamiętać, aby przedłużacz był jak najkrótszy i w pełni rozwinięty i o odpowiednim przekroju.

- Urządzenia nie należy używać w bezpośrednim otoczeniu wanny, prysznica lub basenu.

- Jeżeli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia, musi być on wymieniony przez producenta, jego przedstawiciela, serwis lub osobę wykwalifikowaną.

- Nie wolno podłącać innych urządzeń do tego samego gniazda sieciowego do którego jest podłączone urządzenie.

- Urządzenia nie należy pozostawiać bez nadzoru. Trzymaj dzieci i zwierzęta z dala od urządzenia.

- Nie stawiaj urządzenia na niestabilnych, poruszających się powierzchniach lub w miejscach, w których urządzenie może zostać przewrócone.

- Jeżeli urządzenie nie jest używane przed długi czas należy odłączyć je od zasilania. Nie należy pozostawiać włączonego urządzenia bez opieki. Podczas odłączania urządzenia z sieci wyciągnij wtyczkę, nigdy nie ciągnii za przewód zasilający.

- Urządzenie należy trzymać z dala od zasłon, kurtyn lub miejsc w których łatwo zablokować wlot powietrza.

- Aby zapobiec możliwemu porażeniu prądem nigdy nie obsługuj urządzenia mokrą ręką lub gdy na przewodzie zasilającym jest woda.

- Nie wyrzucaj urządzeń elektrycznych wraz z niesegregowanymi odpadami komunalnymi, używaj osobnych punktów zbiórki. Skontaktuj się z lokalnymi władzami, aby uzyskać informacje dotyczące dostępnych systemów zbiórki. Jeśli urządzenia elektryczne zostaną wyrzucone na wysypiska śmieci, niebezpieczne substancje mogą przedostać się do wód gruntowych i dostać się do łańcucha pokarmowego, szkodząc zdrowiu.

• To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o obniżonych możliwościach fizycznych, umysłowych lub bez doświadczenia chyba, że zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieci powinny być nadzorowane aby upewnić się, że nie bawią się urządzeniem.
• Nie wolno samodzielnie modyfikować ani naprawiać urządzenia. W tym celu należy wysłać je do serwisu lub wykwalifikowanego elektryka (w okresie pogwarancyjnym).

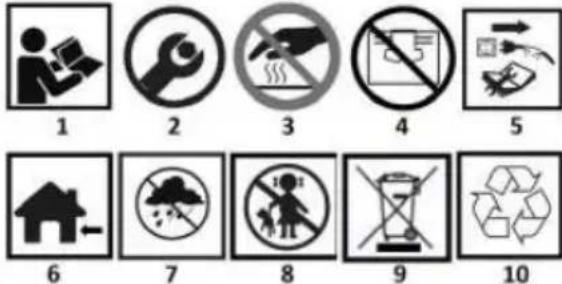

PIKTOGRAMY I OSTRZEŻENIA

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
2. Urządzenie może wymagać montażu
3. Nie dotykać gorącej powierzchni
   4.Nie zakrywać
4. Odłączyć od zasilania przed naprawą lub konserwacja
   6.Do zastosowania wewnątrz pomieszczeń
5. Chronić przed wilgocią
6. Chronić przed dziećmi
7. Nie wyrzucać z domowymi odpadkami
   10.Podlega recyklingowi

OPIS ELEMENTÓW GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

Oznaczenie	Opis
1	Grzałka
2	Grzałka
3	Włączniki grzałki
4	Uchwyt transportowy
5	Otwory wentylacyjne
6	Nogi

* Mogą wystąpić różnice między grafiką a rzeczywistym produktem

PRZEZNACZENIE

Produkt jest przeznaczony wyłącznie do użytku domowego i biurowego, a nie do użytku przemysłowego lub innych zastosowań komercyjnych. Używaj tylko z przewodem zasilającym, który jest nie uszkodzony i w dobrym stanie, który spełnia obowiązujące normy i rozporządzenia. Grzejnik musi być zasilany z sieci elektrycznej której parametry są określone w tabeli danych znamionowych. Nie włączaj innych dodatkowych urządzeń w ten sam obwód co działający grzejnik.

PRACA URZADZENIEM

Urządzenie jest wyposażone w dwustopniowy system grzania, uruchamiane dwoma niezależnymi włącznikami rys. A3 oraz grzałkami rys. A1 oraz A2.

Aby uruchomić grzejnik należy nacisnąć przycisk lub przyciski rys. B włączenia do pozycji I/ON rys. B1.

Aby wyłączyć grzejnik należy nacisnąć przycisk lub przyciski rys. B włączenia do pozycji 0/OFF rys. B3.

Przyciski uruchamiające grzałki oraz same grzałki działają niezależnie od siebie i mogą być uruchamiane w dowolnej kolejności.

ZABEZPIECZENIE

Grzejnik jest wyposażony w mechanizm zabezpieczający, który odłącza zasilanie w przypadku przechylenia lub przewrócenia się grzejnika. Przycisk sterujący tym mechanizmem znajduje się na spodzie grzejnika rys. B4.

UWAGA W czasie pracy urządzenia zdecydowanie nie zaleca się korzystania z przycisku.

UŻYTKOWANIE DZIAŁANIA NAGRZEWNICY:

Zawsze uruchamiaj grzejnik w pozycji pionowej, postępując zgodnie ze wszystkimi instrukcjami i zaleceniami wymienionymi w niniejszej instrukcji

LOKALIZACJA NAGRZEWNICY:

Umieść grzejnik w najzimniejszym miejscu pomieszczenia.

PRZYŁACZE GRZAŁKI:

Podłącz grzejnik bezpośrednio do gniazda ściennego. Upewnij się, aby wtyczka była ściśle dopasowana do gniazdka. Luźne połączenie może spowodować przegrzanie i uszkodzenie wtyczki.

UWAGA: Aby zapobiec przeciążeniu obwodu, nie podłączaj grzejnika do obwodu, który obsługuje inne potrzeby elektryczne.

KONSERWACJA I PRZECHOWYWANIE

• Przed rozpoczęciem czyszczenia, urządzenie należy odłączyć od zasilania i pozwolić mu ostygnąć. Obudowa urządzenia łatwo się brudzi, dlatego należy często przecierać ją miękką gąbką. Każdy zabrudzony element należy wytrzeć gąbką zamoczona w ciepłej wodzie z łagodnym detergentem. Następnie wytrzyj suchą szmatką umyty element. Uważaj aby woda nie dostała się do wnętrza urządzenia. W celu ochrony obudowy, do czyszczenia nie wolno używać rozpuszczalników oraz silnych detergentów.
• Należy dbać aby na kratce zabezpieczającej grzałki nie osadzał się kurz. W tym celu należy okresowo czyścić kratkę z kurzy oraz innych elementów.
• Oczyć przewód zasilający i wtyczkę, następnie wysusz i zapakuj do plastikowej torby.
• Urządzenie należy przechowywać w suchym wentylowanym pomieszczeniu z dala od dzieci.

Kwarcowy promiennik podczerwieni 90-112
Parametr	Wartość
Napięcie zasilania	230V AC
Częstotliwość zasilania	50 Hz
Moc grzewcza (I stopień / II stopień)	400W / 800W
Wymiary	305x145x370
Klasa ochronności	I
Stopień ochrony IP	IPX0
Masa (bez akcesoriów)	0,96 kg
Rok produkcji	2025

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandyłowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.com Zeskanuj QR kod i wejdź na gtxservice.com

CIRCULAR ECONOMY SOLUTIONS

Deklaracja zgodności UE

Producent: GTX Poland Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285

Warszawa

Wyrób: Kwarcowy promiennik podczerwieni

Model: 90-112

Nazwa handlowa: NEO TOOLS

Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Niskonapięciowa 2014/35/UE

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE Rozporządzenie (UE) 2015/1188 implementujące dyrektywę 2009/125/WE

Oraz spełnia wymagania norm:

EN 60335-

1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019; EN 60335-2-30:2009+A11:2012+A1:2020+A12:2020; EN 62233:2008; EN 55014-1:2017+A11:2020; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1:2019;

EN IEC 63000:2018

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu:

Pełnomocnik ds. jakości firmy GTX Poland

Warszawa, 2023-03-21

90-112
Parametr	Oznaczenie	Wartość	Jednostka		Parametr	Jednostka
Moc cieplna					Typ wyjścia ciepła/kontroli temperatury w pomieszczeniu (wybierz jedno)
Nominalna moc cieplna	P_nom	0,8	kW		jednopoziomowe wyjście ciepła, brak kontroli temperatury w pomieszczeniu	Nie
Minimalna moc cieplna (orientacyjna)	P_min	0,4	kW		dwa lub więcej manualnych poziomów, brak kontroli temperatury w pomieszczeniu	Tak
Maksymalna stała moc cieplna	P_max,c	0,8	kW		z mechanicznym termostatem do kontroli temperatury w pomieszczeniu	Nie
					z elektroniczną kontrolą temperatury w pomieszczeniu	Nie
Zużycie energii elektrycznej na potrzeby własne					elektroniczna kontrola temperatury w pomieszczeniu + timer dzienny	Nie
W trybie wyłączenia	Po	0	W		elektroniczna kontrola temperatury w pomieszczeniu + timer tygodniowy	Nie
W trybie gotowości	Psm	NA	W		Inne opcje regulacji (można wybrać kilka)
W trybie bezczynności	Pidle	NA	W		kontrola temperatury w pomieszczeniu z wykrywaniem obecności	Nie
W trybie gotowości sieci	Pnsm	NA	W		kontrola temperatury w pomieszczeniu z wykrywaniem otwartego okna	Nie
Tryb gotowości z wyświetlaniem informacji lub stanu			nie		opcja sterowania na odległość	Nie
Sezonowa efektywność energetyczna ogrzewania pomieszczeń w trybie aktywnym	ηs,on	85	%		adaptacyjne uruchamianie	Nie
					ograniczenie czasu pracy	Nie
					czujnik czarnej żarówki	Nie
					funkcja samouczenia	Nie
					dokładność kontroli	Nie
