KASUTUSJUHEND DS 3 Kärcher

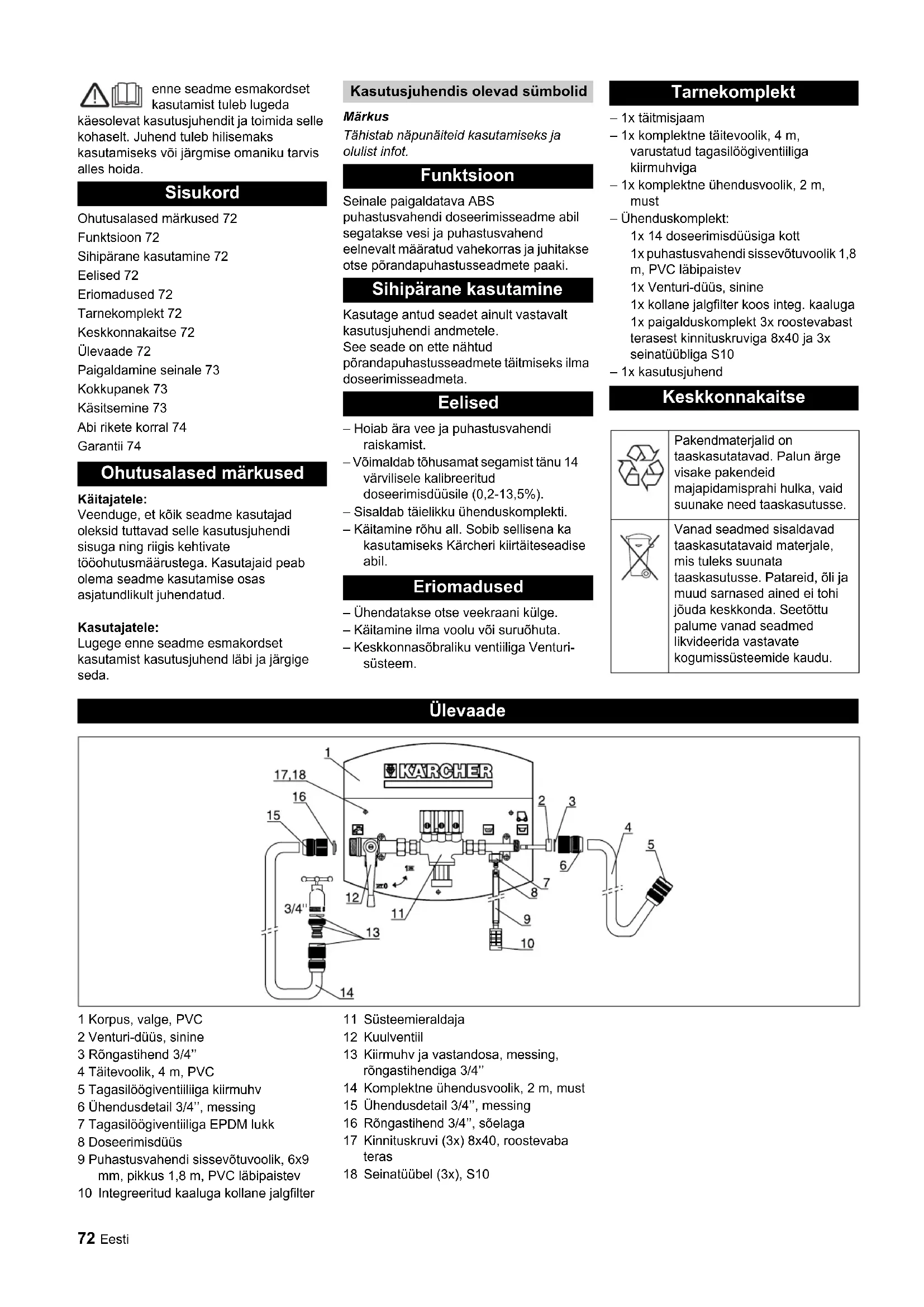

Гаранция72 Eesti enne seadme esmakordset kasutamist tuleb lugeda käesolevat kasutusjuhendit ja toimida selle kohaselt. Juhend tuleb hilisemaks kasutamiseks või järgmise omaniku tarvis alles hoida. Ohutusalased märkused 72 Funktsioon 72 Sihipärane kasutamine 72 Eelised 72 Eriomadused 72 Tarnekomplekt 72 Keskkonnakaitse 72 Ülevaade 72 Paigaldamine seinale 73 Kokkupanek 73 Käsitsemine 73 Abi rikete korral 74 Garantii 74 Käitajatele: Veenduge, et kõik seadme kasutajad oleksid tuttavad selle kasutusjuhendi sisuga ning riigis kehtivate tööohutusmäärustega. Kasutajaid peab olema seadme kasutamise osas asjatundlikult juhendatud. Kasutajatele: Lugege enne seadme esmakordset kasutamist kasutusjuhend läbi ja järgige seda. Märkus Tähistab näpunäiteid kasutamiseks ja olulist infot. Seinale paigaldatava ABS puhastusvahendi doseerimisseadme abil segatakse vesi ja puhastusvahend eelnevalt määratud vahekorras ja juhitakse otse põrandapuhastusseadmete paaki. Kasutage antud seadet ainult vastavalt kasutusjuhendi andmetele. See seade on ette nähtud põrandapuhastusseadmete täitmiseks ilma doseerimisseadmeta. – Hoiab ära vee ja puhastusvahendi raiskamist. – Võimaldab tõhusamat segamist tänu 14 värvilisele kalibreeritud doseerimisdüüsile (0,2-13,5%). – Sisaldab täielikku ühenduskomplekti. – Käitamine rõhu all. Sobib sellisena ka kasutamiseks Kärcheri kiirtäiteseadise abil. – Ühendatakse otse veekraani külge. – Käitamine ilma voolu või suruõhuta. – Keskkonnasõbraliku ventiiliga Venturi- süsteem. – 1x täitmisjaam – 1x komplektne täitevoolik, 4 m, varustatud tagasilöögiventiiliga kiirmuhviga – 1x komplektne ühendusvoolik, 2 m, must – Ühenduskomplekt: 1x 14 doseerimisdüüsiga kott 1x puhastusvahendi sissevõtuvoolik 1,8 m, PVC läbipaistev 1x Venturi-düüs, sinine 1x kollane jalgfilter koos integ. kaaluga 1x paigalduskomplekt 3x roostevabast terasest kinnituskruviga 8x40 ja 3x seinatüübliga S10 – 1x kasutusjuhend 1 Korpus, valge, PVC 2 Venturi-düüs, sinine 3 Rõngastihend 3/4’’ 4 Täitevoolik, 4 m, PVC 5 Tagasilöögiventiiliiga kiirmuhv 6 Ühendusdetail 3/4’’, messing 7 Tagasilöögiventiiliga EPDM lukk 8 Doseerimisdüüs 9 Puhastusvahendi sissevõtuvoolik, 6x9 mm, pikkus 1,8 m, PVC läbipaistev 10 Integreeritud kaaluga kollane jalgfilter 11 Süsteemieraldaja 12 Kuulventiil 13 Kiirmuhv ja vastandosa, messing, rõngastihendiga 3/4’’ 14 Komplektne ühendusvoolik, 2 m, must 15 Ühendusdetail 3/4’’, messing 16 Rõngastihend 3/4’’, sõelaga 17 Kinnituskruvi (3x) 8x40, roostevaba teras 18 Seinatüübel (3x), S10 Sisukord Ohutusalased märkused Kasutusjuhendis olevad sümbolid Funktsioon Sihipärane kasutamine Eelised Eriomadused Tarnekomplekt Keskkonnakaitse Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu. ÜlevaadeEesti 73 1 Korpus, valge, PVC 2 Veekraan, 3/4’’, veerõhuga 2 ja 6 baari vahel Î Otsige paigalduskoht veekraani läheduses (vt joonist). Veekraanis peab olema veerõhk 2 ja 6 baari vahel. Î Hoidke korpus vastu seina, nii et korpuse ülemine serv oleks 1500 mm kohal. Î Tähistage seinale kõigi kolme puuritava augu kohad ja puurige Ų10 mm kivipuuriga vastavalt seinatüüblite sügavusele. Î Pange seinatüüblid seina ja kinnitage korpus kolme roostevabast terasest kinnituskruviga Ų8x40 seinale. Î Kruvige kiirmuhv kuulkraanilt maha ja ühendage musta ühendusvooliku lahtise voolikuotsa külge. Î Pange 3/4’’ sõelaga rõngastihend kiirmuhvi ja kruvige kiirmuhv kuulraani külge kinni. Märkus Enne kiirmuhvi kruvimist kuulkraani külge kontrollige, kas sõelaga rõngastihend on kohale pandud. Î Kruvige kiirmuhvi vastasoasa koos 3/4’’ tihendiga veekraani külge. Î Torgake ühendusvoolik koos kiirmuhviga veekraani küljes olevale vastasosale. Märkus Veekraani veel mitte avada! Î Kruvige kiirmuhv Venturi-väljundilt maha ja ühendage täitevooliku avatud otsaga. Î Pange sinine Venturi-düüs düüsipessa. Î Pange 3/4’’ rõngastihend kiirmuhvi ja kruvige kiirmuhv Venturi-väljundi külge kinni. 1 Tagasilöögiventiiliga EPDM lukk 2 Doseerimisdüüs Î Puurige puhastusvahendi pudeli kaane sisse Ų10 mm auk. Î Torgake puhastusvahendi sissevõtuvoolik läbi kaanes oleva augu ja torgake jalgfilter kaane siseküljel oleva vooliku otsa. Î Keerake kaas puhastusvahendi pudelile ja laske jalgfilter pudeli põhja. Märkus Jalgfilter peab puhastusvahendi pudeli põhjas püsti seisma. Î Pange vastav doseerimisdüüs EPDM- lukku. Märkus Üksikute doseerimisdüüside doseerimiskogused leiate „Doseerimistabelist“. Î Lükake puhastusvahendi sissevõtuvoolik EPDM-liitmikule. Kui puhastusvahendi sissevõtuvoolik on liiga pikk, võib seda vajadusel lühendada. Märkus Puhastusvahendi sissevõtuvoolikut lühendades tuleb jälgida, et pärast lühendamist oleks jalgfilter veel püstiasendis puhastusvahendi pudeli põhjas. Î Kontrollige, kas kõigk voolikuühendused on ühendatud. Î Kontrollige, kas puhastusvahendi pudel on ühendatud ning kas pudelis on veel piisavalt puhastusvahendit. Î Kuulkraan peab olema asendis „OFF“.
