| Toote tüüp | Elektriline segisti |
| Bränd | Scheppach |
| Mudel | PM1800D |
| Tarbitud võimsus | 1800 W |
| Võrgu pinge | 230 V~, 50 Hz |
| Tühikäigu kiirus | 0-450 p/min / 0-790 p/min (2 kiirust) |
| Kiiruse reguleerimine | Pidev regulaator 1 kuni 6 |
| Kaitseklass | II (topeltisolatsioon) |
| Kaal | 7,2 kg |
| Helirõhu tase (LpA) | 90 dB (K=3 dB) |
| Helivõimsuse tase (LWA) | 101 dB (K=3 dB) |
| Vibratsiooni emissiooni väärtus (ah) | 2,90 m/s² (K=1,5 m/s²) |
| Kaasasolevad tarvikud | 2 visplit (P/V), 1 segisti, 2 varu süsinikharja, kasutusjuhend |
| Ohutus | Sisselülituse blokeering, sisse/välja lüliti, topeltisolatsioon |
| Sihtotstarbeline kasutamine | Vedelate ja pulbristatud ehitusmaterjalide segamine (värvid, mört, liim jne) |
| Hooldus | Puhastage regulaarselt, õlitage pöörlevaid osi kord kuus, laske süsinikharjad professionaalil välja vahetada |
| Kulumisosad | Segistid, süsinikharjad |
Korduma kippuvad küsimused - PM1800D SCHEPPACH
Kasutajate küsimused teemal PM1800D SCHEPPACH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Elektriline segaja PDF-formaadis tasuta! Leidke oma juhend PM1800D - SCHEPPACH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. PM1800D kaubamärgi SCHEPPACH.
KASUTUSJUHEND PM1800D SCHEPPACH
Tootel elevate sümbolite selgitus
Käesolevas juhendis kasutatavate sümbolite ülesanne on juhtida teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.
 | Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni! |
 | Kandke kaitseprille! |
 | Kandke kuulmekaitset! |
 | Kandke tolmuemissiooni korral respiraatorit! |
 | Kaitseklass II |
 | Toode vastab kehtivatele Euroopa direktiividele. |
 | Toode vastab kehtivatele Serbia juhistele. |
Sisukord: Lk:
- Sissejuhatus 144
- Toote kirjeldus (joon. 1)....144
- Tarnekomplekt 144
- Sihtotstarbekohane kasutus 144
- Üldised ohutusjuhised 145
- Tehnilised andmed.... 147
- Lahtipakkimine....147
- Kokkupanemine (joon. 2-4) 148
- Käikuvõtmine 148
- Hooldus ja hoolitsus 148
- Remont ja varuosade tellimine 149
- Elektriühendus.... 149
- Ladustamine 150
- Utiliseerimine ja taaskäitlus.... 150
- Rikete körvaldamine 151
- Vastavusdeklaratsioon 267

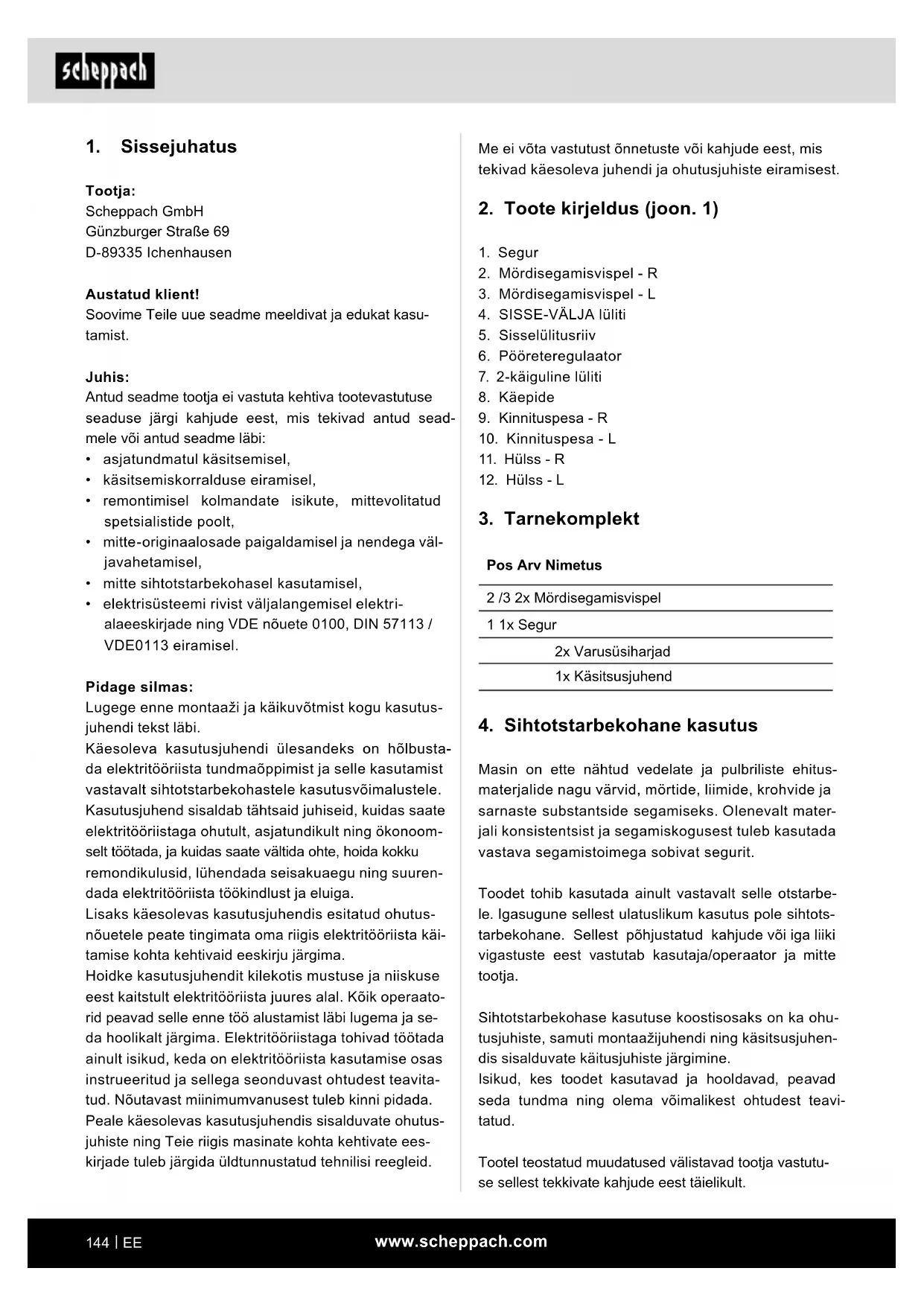

1. Sissejuhatus
Tootja:
Scheppach GmbH
Soovime Teile uue seadme meeldivat ja edukat kasutamist.
Juhis:
Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud sead- mele või antud seadme läbi:
• asjatundmatul käsitsemisel,
- käsitsemiskorralduse eiramisel,
- remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
- mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
• mitte sihtotstarbekohasel kasutamisel,
- elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.
Pidage silmas:
Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.
Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga.
Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis elektritööriista käitamise kohta kehtivaid eeskirju järgima.
Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.
Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid. Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.
2. Toote kirjeldus (joon. 1)
- Segur
- Mördisegamisvispel - R
- Mördisegamisvispel - L
- SISSE-VÄLJA lüliti
- Sisselülitusriiv
- Pööreteregulaator
- 2-käiguline lüliti
- Käepide
- Kinnituspesa - R
- Kinnituspesa - L
- Hülss - R
- Hülss - L
3. Tarnekomplekt
Pos Arv Nimetus
| 2 /3 2x Mördisegamisvispel |
| 1 1x Segur |
| 2x Varusüsiharjad |
| 1x Käsitsusjuhend |
4. Sihtotstarbekohane kasutus
Masin on ette nähtud vedelate ja pulbriliste ehitus-materjalide nagu värvid, mörtide, liimide, krohvide ja sarnaste substantside segamiseks. Olenevalt materjali konsistentsist ja segamiskogusest tuleb kasutada vastava segamistoimega sobivat segurit.
Toodet tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.
Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning käsitsusjuhendis sisalduvate käitusjuhiste järgimine.
Isikud, kes toodet kasutavad ja hooldavad, peavad seda tundma ning olema võimalikest ohtudest teavitatud.
Tootel teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.
Toodet tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.
Tuleb pidada kinni tootja ohutus-, töö- ja hooldusees-kirjadest ning tehnilistes andmetes esitatud mõõtme-test.
Palun pidage silmas, et meie tooted pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui toodet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.
5. Üldised ohutusjuhised
Üldised ohutusjuhised elektritööriistade kohta
△ HOIATUS!
Lugege köiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud.
Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektrilööki, tulekahju ja/vöi raskeid vigastusi.
Hoidke köiki ohutusjuhiseid ja korraldusi tulevikuks alal.
Ohutusjuhistes kasutatav möiste "elektritööriist" kehtib vörgukäitusega elektritööriistade (vörgujuhtmega) ja akukäitusega elektritööriistade (vörgujuhtmeta) kohta.
1. Ohutus töökohal
a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.
b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimis- ohtlikke vedelikke, gaase või tolme. Elektritöö- riistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu kõrvalejuhtimisel võite elektritööriista üle kontrolli kaotada.
2. Elektriohutus
a) Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
b) Vältige kehalist kontakti torude, küttesüstee-mide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
c) Kaitske elektritööriista vihma ja märja eest. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.
d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatömbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.
e) Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.
3. Inimeste ohutus
a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.
b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.
c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sõrme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.
d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabilise seisu eest ja säilitage alati tasakaal. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.
g) Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine vöib vähendada tolmust tingitud ohte.
h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine vöib pöhjustada sekundi murdosa jooksul raskeid vigastusi.
4. Elektritööriista kasutamine ja käsitsemine
a) Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.
b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.
c) Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.
d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
e) Hoolitsege elektritööriistade ja tarvikute eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb mur-dunud või kahjustatud detaile nii, et elektritöö-riista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remonti-da. Paljude önnetuste põhjus peitub halvasti hool-datud elektritööriistades.
f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.
g) Kasutage elektritööriista, tarvikuid, raken-dustööriista jms vastavalt käesolevatele korraldustele. Arvestage seejuures töötingi-mustega ja teostatava tegevuse iseloomuga.
Elektritööriistade kasutamine muudeks kui ettenähtud rakendusteks vöib pöhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.
5. Teenindus
a) Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaal-varuosadega. Sellega tagatakse elektritööriista ohutuse säilimine.
⚠ TÄHELEPANU!
Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surma-vate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui masinat käsitsetakse.
a) Hoidke elektritööriista mölema käega selleks ettenähtud käepidemetest kinni. Kontrolli kao-tamine vöib pöhjustada vigastusi.
b) Hoolitsege põlemisvõimeliste ainete segamisel ohtliku atmosfääri vältimiseks piisava ventilatsiooni eest. Tekkivaid aure võidakse sisse hingata või need võivad elektritööriista poolt tekitatud sädemete tõttu süttida.
c) Ärge segage toiduaineid. Elektritööriistad ja nende rakendustööriistad pole konstrueeritud toiduainete töötlemiseks.
d) Hoidke võrguühendusjuhe tööpiirkonnast eemal. Võrgujuhe võib segamisvardasse kinni jääda.
e) Hoolitsege segamismahuti kindla ja turvalise seisu eest. Nõuetele mittevastavalt kindlustatud mahuti võib ootamatult liikuda.
f) Pöörake tähelepanu sellele, et vedelik ei pritsi elektritööriista korpusele. Elektritööriista sisse tunginud vedelik võib põhjustada kahjustusi ja elektrilööki.
g) Järgige korraldusi ja ohutusjuhiseid segatava materjali kohta. Segatav materjal võib olla tervistkahjustav.
h) Kui elektritööriist kukub segatavasse materjalisse, siis tömmake vörgupistik kohe välja ja laske elektritööriist kvalifitseeritud erialapersonalil kontrollida. Jäsemete sisestamine mahutisse veel pistikupessa ühendatud elektritööriista korral vöib pöhjustada elektrilööki pöhjustada.
i) Ärge sisestage segamisprotseduuri ajal käsi segamismahutisse ega torgake sinna teisi esemeid. Kokkupuude segamisvardaga võib põh-justada tõsiseid vigastusi.
j) Laske elektritööriistal käivituda ja seiskuda ainult segamismahutis. Segamisvarras võib kontrollimatul viisil viskuda või painduda.
Jääkriskid
Ka siis, kui te kasutate elektritööriista eeskirjade-kohaselt, jääb jääkriskide oht alati püsima. Esineda võivad järgmised elektritööriista konstrukt-sioonist ja mudelist tulenevad ohud:
- Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.
- Kuulmiskahjustused juhul, kui ei kanta sobivat kuul-miskaitset.
- Tervisekahjustused, mis tulenevad käte vibreeri-misest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõue-tele vastavalt.
6. Tehnilised andmed
| Võrgupinge | 230 V~, 50 Hz |
| Võimsustarve | 1800 W |
| Koormuseta pöörlemis-sagedus | 0-450 min ^-1 / 0-790 min ^-1 |
| Kaitseklass | II |
| Kaal | 7,2 kg |
Võimalikud tehnilised muudatused!
Müra ja vibratsioon
Müra- ja vibratsiooniväärtused tehti kindlaks standardi IEC 62841 järgi.
| Helirõhu tase L_pA | 90 dB |
| Hälbepiir K_pA | 3 dB |
| Müratase L_WA | 101 dB |
| Hälbepiir K_WA | 3 dB |
Kasutage körvaklappe.
Müra vöib pöhjustada kuulmiskaotust.
Võnke koguväärtused (kolme suuna vektorsumma) on kindlaks määratud standardi IEC 62841 järgi.
$$ \text { Võnkeemissiooniväärtus } a _ {\mathrm{h}} = 2, 9 0 \mathrm{m/s} ^ {2} $$
$$ \text { Hälbepiir K } = 1, 5 \mathrm{m} / \mathrm{s} $$
Täiendav informatsioon elektritööriistade kohta Hoiatus!
Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib muutuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem.
Esitatud võngete emissiooniväärtust võib kasutada võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega.
Esitatud võngete emissiooniväärtust võib kasutada ka kahjustuste esialgseks hindamiseks.
Piirake müra teket ja vibratsiooni miinimumini!
- Kasutage ainult täiesti korras seadmeid.
- Hooldage ja puhastage seadet korrapäraselt.
- Kohandage oma töömeetodid seadmega.
- Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida. - Lülitage seade välja, kui seda ei kasutata.
- Kandke kindaid.
7. Lahtipakkimine
- Avage pakend ja võtke toode ettevaatlikult välja.
- Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
- Kontrollige üle, kas tarnekomplekt on terviklik.
- Kontrollige toodet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
- Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
- Tutvuge enne kasutamist käsitsusjuhendi alusel tootega.
- Kasutage tarvikute ja kulu- ning varuosade puhul ai-nult originaalosi. Varuosi saate esindusest.
- Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta.
⚠ HOIATUS!
Toode ja pakendusmaterjal pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbu-misoht!
8. Kokkupanemine (joon. 2-4)
⚠️ Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata terviklikult!
8.1 Segamisvispli kinnipingutamine
Vigastusoht! Kandke kaitsekindaid.
- Segamisvisplite (9/10) ja segamisvisplite (2/3) kinnituspesad on tähtedega tähistatud R ja L - Lükake vastav hülss (11/12) alla ja pistke segamis-visplid (2/3) vastavalt tähistatud kinnituspesadesse (9/10).
Pidage silmas, et iga segamisvispli tihvt (a) istub soones (b).
- Laske hülss lahti. Segamisvispel fikseeritakse.
⚠️ Kontrollige segamisvispleid tööriistast tömmates tugeva kinnituse suhtes.
9. Käikuvõtmine
Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.
Enne seadme reguleerimist tömmake toitepistik alati pistikupesast välja.
Sisse- ja väljalülitamine
Ärge kasutage seadet, millel ei saa lülitit sisse ja välja lülitada. Kahjustatud lülitid tuleb lasta viivitamatult klienditeeninduses remontida või asendada.
Sisselülitamine (joon. 5)
- Vajutage esmalt sisselülitusriivi (5). Vajutage SISSE-VÄLJA käepidelüliiti (4).
Käivitage masin madalaimal pööreteastmel (aste 1)
Väljalülitamine
- Laske SISSE-VÄLJA käepidelüliiti (4) lahti.
Kestevkäitus pole antud seadme puhul võimalik.
Pööreteregulaator (joon. 6)
Kõnealuse teostuse puhul saab mootori pöördeid ja seega segamisvõimsust reguleerida (aste 1 kuni 6).
- Te saate pöördeid pööreteregulaatoriga (6) sujuvalt seadistada.
2-käiguline käigukast (joon. 7)
Seade on varustatud 2-käigulise käigukastiga. Kui käiguvaliku lülitit ei peaks saama fikseerida, siis pöörake veidi segamisvarrast.
- Keerake käigu valimiseks lülitit (7) 180°.
-
Käik: 0 min ^-1 bis 450 min ^-1
-
Käik: 0 min ^-1 bis 790 min ^-1
Rakendage lülitit ainult seisu ajal.
Värvi- ja möediseguriga töötamine
Seguri vahetamisel peab vörgupistik olema välja tömmatud.
Segatavasse materjali sissekastmisel või sealt väljavõtmisel töötage vähendatud pöörlemiskiirusega. Peale täielikku sissekastmist suurendage pöörlemiskiirust maksimumini, et oleks tagatu mootori piisav jahutus. Segamise ajal liigutage masinat seguanumas ringi. Segage nii kaua, kuni kogu materjal on täielikult läbi töödeldud. Peale segamistööde lõpetamist puhas-tage segur.
10. Hooldus ja hoolitsus
△ Hoiatus! Tömmake enne igasugust seadistamist, korrashoiutööd ja parandamist vörgupistik välja!
- Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
- Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
- Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse.
- Ölitage tööriista eluea pikendamiseks üks kord kuus pöörlevaid osi. Ärge ölitage mootorit.
Süsiharjad
Laske sädemete ülemäärase tekke korral süsiharjad elektrispetsialistil üle kontrollida. Tähelepanu! Süsiharju tohib vahetada ainult elektrispetsialist.
Veenduge pärast remonti või hooldust, kas kõik ohutustehnilised osad on paigaldatud ja laitmatus seisundis. Säilitage vigastusohtlikke osi teistele inimestele ja lastele kättesaamatult.
Tähelepanu: Tootevastutuse seaduse kohaselt ei vastuta tootja asjatundmatutest remontidest või mitte-originaalvaruosade kasutamisest põhjustatud kahjude eest. Tellige klienditeenindus või volitatud spetsialist. Vastav kehtib ka tarvikuosade kohta.
Ühendused ja remont
Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.
11.1 Varuosade tellimine
Varuosade tellimisel tuleks edastada järgmised andmed:
- Mudelinimetus
- Artiklinumber
• Tüübisildi andmed
Varuosad / tarvikud
süsiharjad - artikli-nr: 5907802001
segamisvispel - artikli-nr: 5907802701
11.2 Teenindus-informatsioon
Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.
Kuluosad*: segamisvispel, süsiharjad * ei sisaldu tingimata tarnekomplektis!
Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.
12. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskir-jadele vastama.
- Toode vastab standardi EN 61000-3-11 nõudmistleje ja selle ühendamisel kehtivad eritingimused. See tähendab, et ei ole lubatud kasutamine mis tahes vabalt valitud ühenduskohas.
- Ebasoodsate võrgutingimuste korral võib seade põhjustada ajutisi pinge kõikumisi.
- Toode on ettenähtud kasutamiseks eranditult ühenduskohtades,
a) mis ei ületa maksimaalselt lubatud vörgutakistust „Z“ (Zmax. = 0,355 Ω) või
b) mille võrgu voolutaluvus on 100 amprit iga faa- si kohta.
- Teie kui kasutaja peate, vajadusel vastava energiaettevõttega konsulteerides, kindlaks tegema, et Teie ühenduskoht, kus Te toodet käitada soovite, vastaks ühele toodud nõudmistest, kas nõudmisele a) või nõudmisele b).
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.
Nende põhjusteks võivad olla:
- Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
- Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
- Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
- Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
- Praod isolatsiooni vananemise töttu.
Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.
Kontrollige elektriühendusjuhtmed regulaarset kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vörku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.
Ühendusliik X
Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see erilise ühendusjuhtmega asendada, mis on saadaval tootja või tema klienditeeninduse kaudu.
Vahelduvvoolumootor
• Vörgupinge peab olema 220 - 240 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.
Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
- mootori vooluliik
• masina tüübisildi andmed - mootori tüübisildi andmed
13. Ladustamine
Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel. Säilitage elektritööriista originaalpakendis.
Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta.
Säilitage käsitsemiskorraldust tööriista juures.
14. Utiliseerimine ja taaskäitlus
Juhised pakendi kohta
Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.
Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta
Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi ko-gumisse või utiliseerimisse!
- Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
- Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
- Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
- Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
- Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:
- Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)
- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.
- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.
15. Rikete körvaldamine
| Probleem Võimalik põhjus Kõrvaldamine | ||
| Mootor ei käivitu | Võrgupinge puudub (voolukatkestus) Kontrollige kaitse üle | |
| Ühenduskaabel defektne | Vahetage kaabel välja või laske kaabel üle kontrollida (elektrispet-sialist)Ärge kasutage enam defektseid kaableid | |
| Mootor või lüliti defektne | Pöörduge probleemi kõrvaldami-seks tootja või tema nimetatud firma poole | |
| Ebatavalised vibratsioonid | Segamisvispel defektne Vahetage segamisvispel välja | |
| Segamisvõll defektne | Pöörduge probleemi kõrvaldami-seks tootja või tema nimetatud firma poole | |
| Vale segumaterjal | Vale töötlemine. Järgige tootja töötluseeskirju | |
| Seade käivitub, kuid blokee-rub väikesel koormusel ja lülitub võib-olla automaatselt välja. | Pikenduskaabel liiga pikk või liiga väikese ristlõikega | Pikenduskaabel vähemalt 1,5 mm2 maksimaalsel pikkusel 25 m. |
| Pistikupesa peaühendusest liiga kaugel ja ühendusjuhtme ristlõige liiga väike. | Pikema kaabli puhul - ristlõige vähemalt 2,5 mm2. | |
Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.
