PM1800D - Frullatore elettrico SCHEPPACH - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo PM1800D SCHEPPACH in formato PDF.
| Tipo di prodotto | Mescolatore elettrico |
| Marca | Scheppach |
| Modello | PM1800D |
| Potenza assorbita | 1800 W |
| Tensione di rete | 230 V~, 50 Hz |
| Velocità a vuoto | 0-450 giri/min / 0-790 giri/min (2 velocità) |
| Regolazione della velocità | Variatore continuo da 1 a 6 |
| Classe di protezione | II (doppio isolamento) |
| Peso | 7,2 kg |
| Livello di pressione sonora (LpA) | 90 dB (K=3 dB) |
| Livello di potenza sonora (LWA) | 101 dB (K=3 dB) |
| Valore di emissione di vibrazioni (ah) | 2,90 m/s² (K=1,5 m/s²) |
| Accessori forniti | 2 fruste (R/L), 1 miscelatore, 2 spazzole di carbone di ricambio, manuale d'uso |
| Sicurezza | Blocco di avviamento, interruttore on/off, doppio isolamento |
| Uso conforme | Miscelazione di materiali da costruzione liquidi e in polvere (colori, malta, colla, ecc.) |
| Manutenzione | Pulire regolarmente, oliare le parti rotanti una volta al mese, sostituire le spazzole di carbone da un professionista |
| Parti di usura | Agitatori, spazzole di carbone |
Domande frequenti - PM1800D SCHEPPACH
Domande degli utenti su PM1800D SCHEPPACH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frullatore elettrico in formato PDF gratuitamente! Trova il tuo manuale PM1800D - SCHEPPACH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PM1800D del marchio SCHEPPACH.
MANUALE UTENTE PM1800D SCHEPPACH
Spiegazione dei simboli sul prodotto
L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.
 | Per ridurre il rischio di lesioni leggete le istruzioni per l'uso! |
 | Indossate gli occhiali protettivi! |
 | Portate cuffie antirumore! |
 | Mettete una maschera antipolvere! |
 | Classe di protezione II |
 | Il prodotto è conforme alle direttive europee in vigore. |
 | Il prodotto è conforme alle direttive serbe in vigore. |
Indice: Pagina:
- Introduzione 40
- Descrizione del prodotto (Fig. 1)....40
- Contenuto della fornitura 40
- Impiego conforme alla destinazione d'uso.... 40
- Indicazioni di sicurezza generali 41
- Dati tecnici 43
- Disimballaggio 44
- Montaggio (Fig. 2-4) 44
- Messa in funzione....44
- Manutenzione e cura 45
- Riparazione e ordine dei pezzi di ricambio 45
- Allaccio elettrico 46
- Stoccaggio 46
- Smaltimento e riciclaggio 47
- Risoluzione dei guasti....47
- Dichiarazione di conformità....265

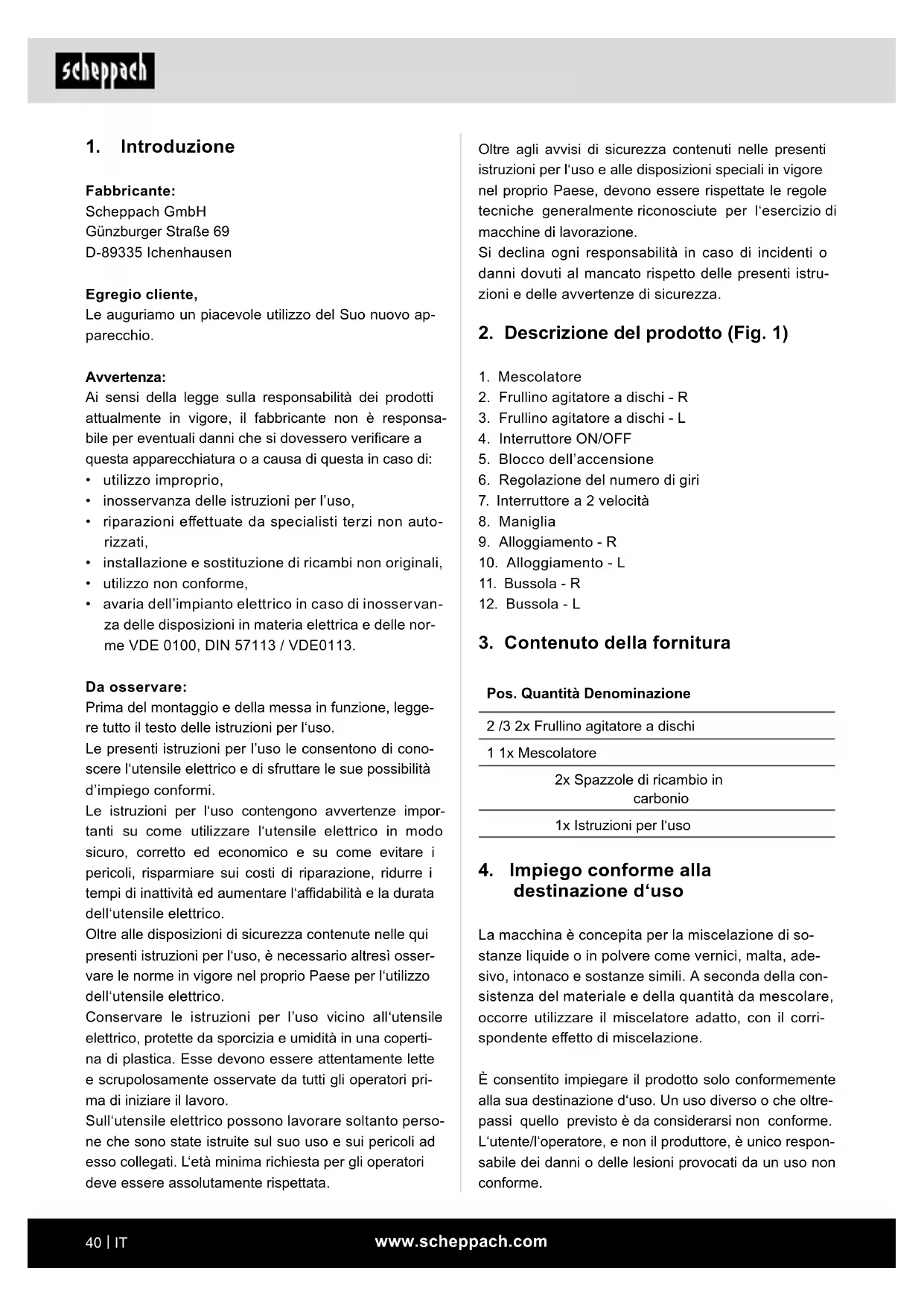

1. Introduzione
Fabbricante:
Scheppach GmbH
Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.
Avvertenza:
Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a questa apparecchiatura o a causa di questa in caso di:
- utilizzo improprio,
- inosservanza delle istruzioni per l'uso,
- riparazioni effettuate da specialisti terzi non autorizzati,
- installazione e sostituzione di ricambi non originali,
• utilizzo non conforme, - avaria dell'impianto elettrico in caso di inosservanza delle disposizioni in materia elettrica e delle norme VDE 0100, DIN 57113 / VDE0113.
Da osservare:
Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.
Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.
Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.
Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.
Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.
Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.
Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione.
Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.
2. Descrizione del prodotto (Fig. 1)
- Mescolatore
- Frullino agitatore a dischi - R
- Frullino agitatore a dischi - L
- Interruttore ON/OFF
- Blocco dell'accensione
- Regolazione del numero di giri
- Interruttore a 2 velocità
- Maniglia
- Alloggiamento - R
- Alloggiamento - L
- Bussola - R
- Bussola - L
3. Contenuto della fornitura
Pos. Quantità Denominazione
| 2 /3 2x Frullino agitatore a dischi |
| 1 1x Mescolatore |
| 2x Spazzole di ricambio in carbonio |
| 1x Istruzioni per l'uso |
4. Impiego conforme alla destinazione d'uso
La macchina è concepita per la miscelazione di sostanze liquide o in polvere come vernici, malta, ade-sivo, intonaco e sostanze simili. A seconda della consistenza del materiale e della quantità da mescolare, occorre utilizzare il miscelatore adatto, con il corrispondente effetto di miscelazione.
È consentito impiegare il prodotto solo conformemente alla sua destinazione d'uso. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o delle lesioni provocati da un uso non conforme.
L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.
Le persone che utilizzano il prodotto e ne eseguono la manutenzione devono possedere una certa dimestichezza con lo stesso ed essere al corrente dei possibili pericoli.
Modifiche al prodotto escludono completamente la responsabilità del produttore per i danni che ne derivano. Il prodotto può essere utilizzato soltanto con componenti e accessori originali del produttore.
Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.
Si prega di osservare che i nostri prodotti non sono destinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.
5. Indicazioni di sicurezza generali
Indicazioni generali di sicurezza per gli attrezzi elettrici.
⚠ AVVISO!
Leggere tutte le indicazioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico.
L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.
Il termine “elettroutensile” utilizzato nelle indicazioni di sicurezza si riferisce a utensili elettrici alimentati dalla rete (con cavo di rete) e a utensili elettrici funzionanti a batteria (senza cavo di rete).
1. Sicurezza sul posto di lavoro
a) Tenere la zona di lavoro pulita e ben illuminata. Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.
b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli attrezzi elettrici generano scintille che possono infiammare la polvere o i vapori.
c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.
2. Sicurezza elettrica
a) Il connettore dell'elettroutensile deve essere adatto per la presa di corrente e non deve essere assolutamente modificato. Non utilizzare adattatori con gli attrezzi elettrici con collegamento a terra. Il rischio di scossa elettrica si riduce se si utilizzano spine non modificate e prese di corrente adatte.
b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.
c) Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche.
d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.
e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.
f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'impiego di un interruttore differenziale riduce il rischio di scossa elettrica.
3. Sicurezza delle persone
a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un attrezzo elettrico. Non utilizzare l'attrezzo elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi.
b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, calzature di sicurezza antiscivolo,elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.
c) Evitare una messa in funzione accidentale. Accertarsi che l'attrezzo elettrico sia spento prima di collegarlo all'alimentazione elettrica e/o all'accumulatore, o prima di sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.
d) Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.
e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo elettrico in situazioni impreviste.
f) Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.
h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Maneggiare l'attrezzo senza fare attenzione può causare gravi lesioni nel giro di pochi secondi.
- Utilizzo e gestione dell'elettroutensile
a) Non sovraccaricare l'attrezzo elettrico. Utilizzare l'attrezzo elettrico adatto al lavoro eseguito. Con l'attrezzo elettrico adatto, si lavora meglio e con maggior sicurezza mantenendosi entro il campo di potenza specificato.
b) Non utilizzare attrezzi elettrici con interruttore difettoso. Un attrezzo elettrico che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.
c) Estrarre la spina dalla presa e/o rimuovere l'accumulatore estraibile prima di impostare i parametri dell'apparecchio, di sostituire parti degli attrezzi ausiliari o di riporre l'attrezzo elettrico. Questa precauzione impedisce l'avvio accidentale dell'elettroutensile.
d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.
e) Conservare gli attrezzi elettrici e gli accessori con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono dovuti a una scorretta manutenzione degli attrezzi elettrici.
f) Conservare gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affilati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da control-lare.
g) Utilizzare l'attrezzo elettrico, gli accessori, gli attrezzi ausiliari etc. attenendosi alle istruzioni. e prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli attrezzi elettrici per applicazioni diverse da quelle previste può comportare situazioni pericolose.
h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.
- Assistenza
a) Far riparare l'attrezzo elettrico soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'elettroutensile.
ATTENZIONE!
Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare la macchina.
Indicazioni di sicurezza per agitatore
a) Tenere l'attrezzo elettrico con entrambe le mani dalle apposite impugnature. Una perdita di controllo può provocare lesioni.
b) Garantire un'aerazione sufficiente durante l'agitazione di sostanze infiammabili per evitare la formazione di un'atmosfera pericolosa. I vapori che si creano possono essere inalati oppure le scintille che si generano dall'attrezzo elettrico possono infiammarsi.
c) Non mescolare generi alimentari. Gli attrezzi elettrici e i relativi inserti non sono concepiti per lavorare i generi alimentari.
d) Tenere il cavo di allacciamento alla rete lontano dalla zona di lavoro. Il cavo di rete può impigliarsi nella pala miscelatrice.
e) Fare in modo che il recipiente di agitazione abbia una posizione stabile e sicura. Se il recipiente di agitazione non è fissato correttamente, può muoversi insperatamente.
f) Assicurarsi che non vengano spruzzati dei liquidi contro l'alloggiamento dell'attrezzo elettrico. I liquidi che penetrano nell'attrezzo elettrico possono provocare danneggiamenti e scosse elettriche.
g) Rispettare le istruzioni e le indicazioni di sicurezza relative al materiale da mescolare. Il materiale da mescolare può essere nocivo per la salute.
h) Se l'attrezzo elettrico cade nel materiale da mescolare, staccare subito la spina elettrica e fare controllare l'attrezzo elettrico da parte di personale specializzato e qualificato. Il contatto del recipiente con l'attrezzo elettrico ancora attaccato alla presa di corrente può provocare una scossa elettrica.
i) Non toccare con le mani il recipiente di agitazione durante il processo di agitazione e non inserirvi dentro altri oggetti. Il contatto con la pala miscelatrice può causare gravi lesioni.
j) Fare accendere e spegnere l'attrezzo elettrico solo nel recipiente di agitazione. La pala miscelatrice può girare velocemente e in modo incontrollato oppure piegarsi
Rischi residui
Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:
- Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
- Danni all'udito nel caso in cui non vengano indossate cuffie antirumore adeguate.
- Danni alla salute derivanti da vibrazioni manobraccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.
6. Dati tecnici
Tensione di rete 230 V\~, 50 Hz
| Potenza assorbita 1800 W | |
| Numero di giri al minimo | 0-450 min^-1 / 0-790 min^-1 |
| Grado di protezione II | |
| Peso 7,2 kg | |
Con riserva di modifiche tecniche!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma IEC 62841.
| Livello di pressione acustica L_pA | 90 dB |
| Incertezza K_pA | 3 dB |
| Livello di potenza acustica L_WA | 101 dB |
| Incertezza K_WA | 3 dB |
Portate cuffie antirumore.
L'effetto del rumore può causare la perdita dell'udito.
Valori complessivi delle vibrazioni (somma vettoria-le delle tre direzioni) rilevati secondo la norma IEC 62841.
Valore emissione vibrazioni a_h = 2,90 m/s^2 Incertezza K = 1,5 m/s
Ulteriori informazioni per elettroutensili Avvertimento!
Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l'elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi.
Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi.
Limitate al minimo lo sviluppo di rumore e le vibrazioni!
- Utilizzate soltanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vostro modo di lavorare all'apparecchio.
• Non sovraccaricate l'apparecchio. - Fate eventualmente controllare l'apparecchio.
- Spegnete l'apparecchio se non lo utilizzate.
- Indossate i guanti.
7. Disimballaggio
- Aprire l'imballaggio ed estrarre con cautela il prodotto.
- Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
- Controllare se il contenuto della fornitura è completo.
- Controllare il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
- Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
- Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.
- Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
- In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.
⚠ AVVISO!
Il prodotto e il materiale d'imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!
8. Montaggio (Fig. 2-4)
Attenzione!
Prima della messa in funzione è obbligatorio montare completamente il prodotto!
8.1 Serraggio del frullino agitatore
Pericolo di lesioni! Indossare guanti di protezione!
- Gli alloggiamenti dei frullini agitatori (9/10) e i frullini agitatori (2/3) sono contrassegnati con le lettere R e L
- Spostare la bussola (11/12) verso il basso e inserire i frullini agitatori (2/3) nei rispettivi alloggiamenti (9/10). Assicurarsi che la spina (a) di ogni frullino agitatore si trovi all'interno della scanalatura (b).
- Rilasciare la bussola. Il frullino agitatore si blocca. ⚠ Assicurarsi che i frullini agitatori siano saldi in posizione tirando con l'utensile.
9. Messa in funzione
Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete.
Staccate sempre la spina di alimentazione prima di ogni impostazione all'utensile.
Accensione / Spegnimento
Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.
Accensione (Fig.5)
- Azionare innanzitutto il blocco dell'accensione (5). Premere l'interruttore ON-OFF (4) posto sull'impu-gnatura.
Avviare la macchina con il numero di giri minimo (livello 1).
Spegnimento
- Rilasciare l'interruttore ON-OFF posto sull'impu-gnatura.
Il presente apparecchio non prevede la possibilità di funzionamento continuo.
Regolazione del numero di giri (Fig.6)
Questa versione consente di regolare il numero di giri del motore e, di conseguenza, il rendimento (livello 1 - 6).
- È possibile regolare il numero di giri in continuo attraverso la regolazione del numero di giri (6).
2-Velocità (Fig.7)
L'apparecchio è dotato di cambio a 2 velocità. Se non è possibile bloccare il selettore marce, ruotare leggermente l'asta agitatrice.
- Per la selezione della velocità ruotare il selettore (7) di 180°.
-
Velocità: 0 min ^-1 a 450 min ^-1
-
Velocità: 0 min ^-1 a 790 min ^-1
Azionare il selettore solo ad apparecchio fermo.
Lavorare con l'agitatore per pittura e malta
Staccate la spina dalla presa di corrente mentre si cambia la frusta dell'agitatore.
Lavorate con un numero di giri ridotto nell'immergere l'utensile nella sostanza da mescolare o nell'estrarlo. Dopo l'immersione completa aumentate al massimo il numero di giri per garantire un raffreddamento sufficiente del motore. Durante il processo di mescolatura muovete l'elettroutensile nel rispettivo recipiente. Mescolate finché tutto il materiale sia stato completamente lavorato. Al termine delle operazioni di mescolatura pulite la frusta dell'agitatore.
10. Manutenzione e cura
⚠ Avviso! Prima di qualsiasi regolazione, manutenzione o riparazione, estrarre la spina elettrica!
Misure di manutenzione generali
- Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire l'apparecchio strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.
- Si raccomanda di pulire l'apparecchio subito dopo ogni utilizzo.
- Pulire regolarmente l'apparecchio con un panno umido e del sapone molle. Non impiegare detergenti o solventi; questi potrebbero corrodere le parti di plastica dell'apparecchio. Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio.
- Per allungare la durata di vita dell'utensile oliare una volta al mese le parti rotanti. Non oliare il motore.
Spazzole di carbone
In caso di sviluppo eccessivo di scintille, fare controllare le spazzole di carbone da un elettricista specializzato. Attenzione! Le spazzole di carbone possono essere sostituite solo da un elettricista specializzato.
11. Riparazione e ordine dei pezzi di ricambio
Dopo la riparazione o la manutenzione, assicurarsi che tutti i componenti tecnici di sicurezza siano applicati e si trovino in stato impeccabile. Conservare in un posto inaccessibile i componenti potenzialmente pericolosi per altre persone e bambini.
Avviso: Come da legge di responsabilità sui prodotti, non si è responsabili di danni dovuti a riparazioni improprie o non utilizzo di pezzi di ricambio originali. Incaricare un servizio clienti o un esperto autorizzato. Lo stesso vale anche per gli accessori.
Allacciamenti e riparazioni
Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.
11.1 Ordine di pezzi di ricambio
In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:
• Denominazione del modello
- Numero di articolo
• Dati della targhetta identificativa
Ricambi / Accessori
spazzole di carbone - N. di articolo:: 5907802001
Asta di miscelazione - N. di articolo:: 5907802701
11.2 Informazioni sulle riparazioni
Occorre osservare che i seguenti pezzi di questo prodotto sono soggetti a usura dovuta all'uso o naturale o che i seguenti pezzi sono necessari come materiali di consumo.
Pezzi soggetti a usura*: Asta di miscelazione, spazzole di carbone
* non necessariamente compreso nel contenuto della fornitura!
I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.
12. Allaccio elettrico
Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.
L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.
- Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di collegamento. Ciò significa che non ne è consentito l'uso con collegamento prese scelte a piacimento.
- In caso di condizioni di rete sfavorevoli l'apparecchio può causare delle variazioni temporanee di tensione.
- Il prodotto è concepito solo per l'utilizzo collegato a prese che a) non superino una massima impedenza di rete „Z“ (Zmax. = 0,355 Ω), oppure b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.
- In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura dell'energia elettrica, che la presa di collegamento dalla quale volete azionare il prodotto soddisfi uno dei due requisiti citati a) oppure b).
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.
Le cause possono essere le seguenti:
- Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
- Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
- Tagli causati dal transito sui cavi di alimentazione.
- Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
- Cricche a causa dell'invecchiamento dell'isolamento.
Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.
I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H05V V-F.
La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.
Tipo di collegamento X
Se il cavo di allacciamento alla rete è danneggiato, occorre sostituirlo con un'altra linea di allacciamento, disponibile presso il produttore o il suo servizio di assistenza clienti.
Motore a corrente alternata
- La tensione di alimentazione deve essere di 220 - 240 V\~
- I cavi di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.
Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.
N caso di domande indicare i seguenti dati:
- Tipo di corrente del motore
• Dati dell'etichetta identificativa della macchina
• Dati dell'etichetta identificativa del motore
13. Stoccaggio
Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30°C.
Conservate l'elettroutensile nell'imballaggio originale. Coprire l'elettroutensile per proteggerlo da polvere o umidità.
14. Smaltimento e riciclaggio
Avvertenze per l'imballaggio
Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.
Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)
I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!
- Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
- I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
- L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
- Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
- I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:
- Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)
- Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
- È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
- Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.
- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.
- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.
15. Risoluzione dei guasti
| Problema Possibile causa Eliminazione | ||
| Il motore non si avvia | Mancala tensione di rete (mancanza di corrente). | Controllare la protezione |
| Cavo di collegamento difettoso | Sostituire il cavo oppure lasciare controllare il cavo (tecnico specializzato in elettrotecnica). I cavi difettosi non devono più essere utilizzati | |
| Motore o interruttore difettosi | Per la rimozione dei disturbi, rivolgersi al produttore oppure ad un'azienda da lui autorizzata | |
| Vibrazioni incon-suete | Frullino difettoso Sostituire il frullino | |
| Testa portapezzo difettosa | Per la rimozione dei disturbi, rivolgersi al produttore oppure ad un'azienda da lui autorizzata | |
| Miscela errata | Lavorazione errata. Attenersi alle prescrizioni di lavorazione del produttore. | |
| L'apparecchio si avvia, ma si blocca con carico ridotto e si spegne automaticamente. | Cavo di prolunga troppo lungo o sezio-ne troppo piccola. | Cavo di allacciamento con una sezione di alme-no 1,5 mm ^2 , è una lunghezza massima di 25 m. |
| Presa troppo lontana dal collegamento principale e sezione del conduttore di collegamento troppo piccola | Con i cavi lunghi la sezione deve essere alme-no di 2,5 mm ^2 . | |
Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.
