PM1800D - Misturador elétrico SCHEPPACH - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho PM1800D SCHEPPACH em formato PDF.
| Tipo de produto | Misturador elétrico |
| Marca | Scheppach |
| Modelo | PM1800D |
| Potência absorvida | 1800 W |
| Tensão da rede | 230 V~, 50 Hz |
| Velocidade em vazio | 0-450 min⁻¹ / 0-790 min⁻¹ (2 velocidades) |
| Ajuste de velocidade | Variador contínuo de 1 a 6 |
| Classe de proteção | II (dupla isolação) |
| Peso | 7,2 kg |
| Nível de pressão acústica (LpA) | 90 dB (K=3 dB) |
| Nível de potência acústica (LWA) | 101 dB (K=3 dB) |
| Valor de emissão de vibração (ah) | 2,90 m/s² (K=1,5 m/s²) |
| Acessórios fornecidos | 2 batedores (R/L), 1 misturador, 2 escovas de carbono de reposição, manual de instruções |
| Segurança | Bloqueio de partida, interruptor liga/desliga, dupla isolação |
| Uso conforme | Mistura de materiais de construção líquidos e em pó (tintas, argamassa, cola, etc.) |
| Manutenção | Limpar regularmente, lubrificar as peças rotativas uma vez por mês, substituir as escovas de carbono por um profissional |
| Peças de desgaste | Agitadores, escovas de carbono |
Perguntas frequentes - PM1800D SCHEPPACH
Perguntas dos utilizadores sobre PM1800D SCHEPPACH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Misturador elétrico em formato PDF gratuitamente! Encontre o seu manual PM1800D - SCHEPPACH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PM1800D da marca SCHEPPACH.
MANUAL DE UTILIZADOR PM1800D SCHEPPACH

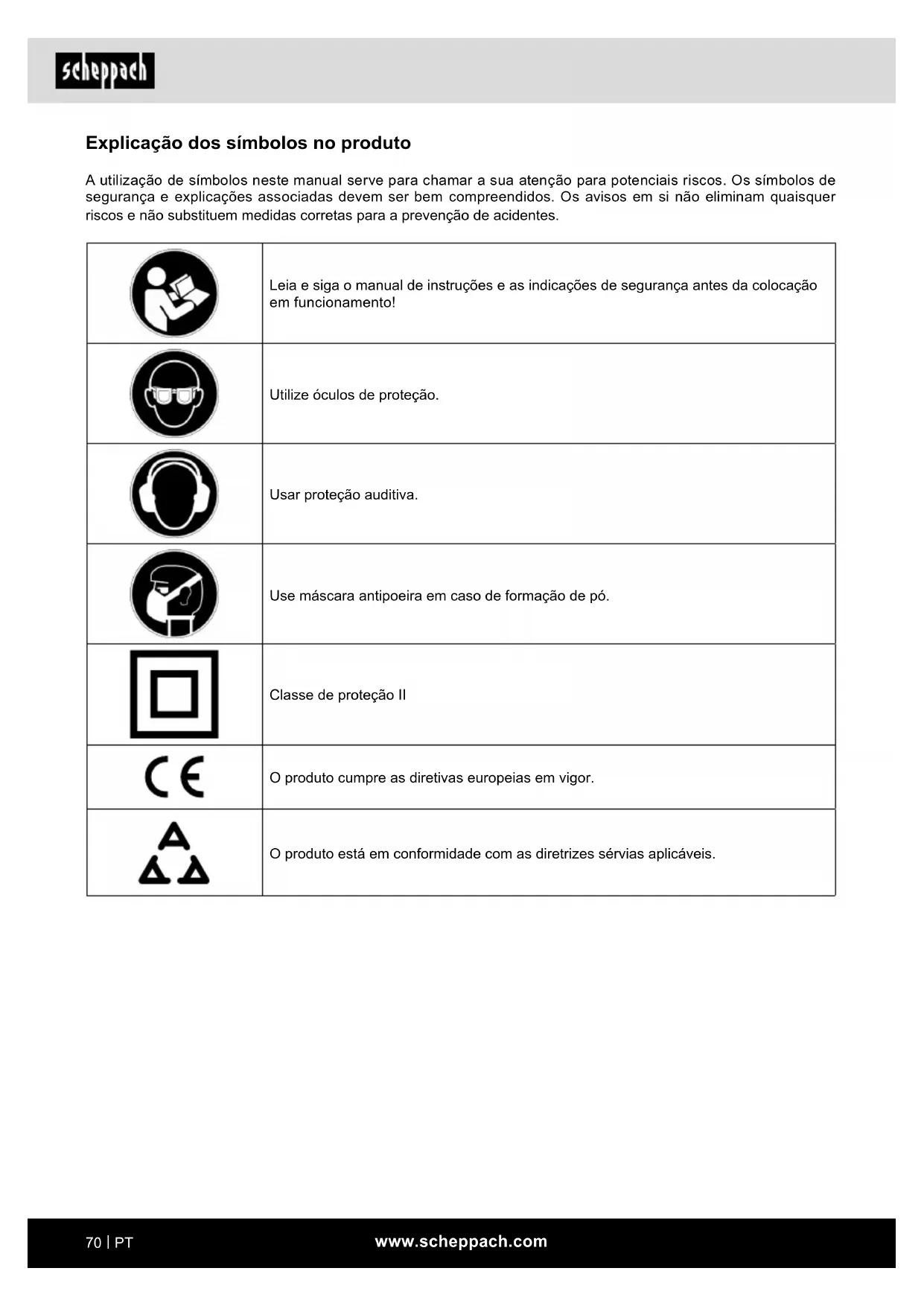

Explicação dos símbolos no produto
A utilização de símbolos neste manual serve para chamar a sua atenção para potenciais riscos. Os símbolos de segurança e explicações associadas devem ser bem compreendidos. Os avisos em si não eliminam quaisquer riscos e não substituem medidas corretas para a prevenção de acidentes.
 | Leia e siga o manual de instruções e as indicações de segurança antes da colocação em funcionamento! |
 | Utilize óculos de proteção. |
 | Usar proteção auditiva. |
 | Use máscara antipoeira em caso de formação de pó. |
 | Classe de proteção II |
 | O produto cumpre as diretivas europeias em vigor. |
 | O produto está em conformidade com as diretrizes sérvias aplicáveis. |
Conteúdo: Página:
- Introdução....72
- Descrição do produto (Fig. 1)....72
- Âmbito de fornecimento....72
- Utilização correta....72
- Indicações de segurança gerais 73
- Dados técnicos 75
- Desembalar....76
- Montagem (fig. 2-4) 76
- Colocação em funcionamento.... 76
- Manutenção e conservação ....77
- Reparação e encomenda de peças sobresselentes....77
- Ligação elétrica 78
- Armazenamento 78
- Eliminação e reciclagem....79
- Possíveis avarias....80
- Declaração de conformidade 265
1. Introdução
Fabricante:
Scheppach GmbH
D-89335 Ichenhausen, Alemanha
Estimado cliente,
Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.
Nota:
De acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:
- manuseio incorreto,
- Incumprimento das instruções de operação
- Reparações efetuadas por técnicos terceiros não autorizados
- Incorporação e substituição de peças sobresselentes que não sejam de origem
- utilização incorreta
- falhas da instalação elétrica em caso de não cumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113 / VDE 0113
Tenha em atenção:
Antes da montagem e da colocação em funcionamento, leia a totalidade do texto do manual de instruções.
Este manual de instruções deverá facilitar-lhe a familiarização com o aparelho e com as possibilidades de utilização corretas.
O manual de instruções contém indicações importantes de como trabalhar com o aparelho de modo seguro, correto e económico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil do aparelho.
Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país.
Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da umidade, junto ao aparelho. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos trabalhos.
Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados. Deve ser respeitada a idade mínima exigida.
Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas idênticas.
Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de segurança.
2. Descrição do produto (Fig. 1)
- Agitador
- Haste agitadora de argamassa - R
- Haste agitadora de argamassa - L
- Interruptor para ligar/desligar
- Bloqueio de ligação
- Regulação da velocidade
- Interruptor de 2 velocidades
- Pega
- Admissão - R
- Admissão - L
- Casquilho - R
- Casquilho - L
3. Âmbito de fornecimento
Pos. Quantidade Designação
| 2 /3 2x | Haste agitadora de argamassa |
| 1 1 Agitador | |
| 2x Escovas de carvão de substituição | |
| 1 Manual de instruções | |
4. Utilização correta
A máquina destina-se a misturar materiais de construção líquidos e em pó como tintas, argamassas, adesivos, rebocos e substâncias semelhantes. Dependendo da consistência do material e da quantidade da mistura, deve-se utilizar o agitador adequado com o correspondente efeito de mistura.
O produto só deve ser utilizado para o seu propósito especificado. Qualquer outra utilização é considerada incorreta. Os danos ou ferimentos daí resultantes serão da responsabilidade da entidade operadora/operador e não do fabricante.
Faz igualmente parte da utilização correta o cumprimento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.
As pessoas responsáveis pela operação e manutenção da ferramenta deverão estar familiarizadas com a mesma e ser instruídas relativamente aos possíveis perigos.
Qualquer alteração no produto isenta o fabricante de toda e qualquer responsabilidade por danos daí resul- tantes.
O produto só pode ser operado com peças e acessórios originais do fabricante.
As instruções de segurança e de manutenção, os procedimentos de trabalho do fabricante, bem como as dimensões constantes nos Dados Técnicos devem ser observados.
Tenha em atenção que os nossos produtos não foram construídos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o produto for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.
5. Indicações de segurança gerais
Indicações de segurança gerais para ferramentas elétricas
AVISO!
leia todas as indicações de segurança, instruções, ilustrações e dados técnicos que vêm com esta ferramenta elétrica.
O incumprimento das instruções que se seguem poderá causar choques elétricos, incêndio e/ou ferimentos graves.
Guarde todas as indicações de segurança e instruções para uso futuro.
O termo “ferramenta elétrica” utilizado nas indicações de segurança refere-se a ferramentas elétricas alimentadas pela rede elétrica (com cabo de alimentação) e a ferramentas elétricas alimentadas por bateria (sem cabo de alimentação).
- Segurança no posto de trabalho
a) Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho não iluminadas podem provocar acidentes.
b) Não trabalhe com a ferramenta elétrica num ambiente potencialmente explosivo, no qual estejam presentes líquidos inflamáveis, gases ou poeiras. As ferramentas elétricas geram faíscas, que podem inflamar a poeira ou os vapores.
c) Mantenha as crianças e outras pessoas afas- tadas enquanto usa a ferramenta elétrica. Em caso de distração, pode perder o controlo da fer- ramento elétrica.
- Segurança elétrica
a) A ficha de ligação da ferramenta elétrica tem de caber na tomada. A ficha não deve ser modificada de forma alguma. Não utilize qualquer ficha de adaptador em conjunto com ferramentas elétricas com ligação à terra. As fichas inalteradas e as tomadas adequadas diminuem o risco de um choque elétrico.
b) Evite o contacto do corpo com superfícies ligadas à terra, como tubos, aquecedores, fogões e frigoríficos. Existe um risco elevado de choque elétrico se o seu corpo estiver ligado à terra.
c) Mantenha as suas ferramentas elétricas afastadas de chuva e humidade. A penetração de água no aparelho elétrico aumenta o risco de um choque elétrico.
d) Não use o cabo de ligação para transportar ou suspender a ferramenta elétrica ou para desligar a ficha da tomada. Mantenha o cabo de ligação afastado de calor, óleo, bordas afiadas ou peças móveis. Cabos de ligação danificados ou enrolados aumentam o risco de um choque elétrico.
e) Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas linhas de prolongamento que também sejam adequados para utilização no exterior. A utilização de uma linha de prolongamento adequada para a área exterior diminui o risco de um choque elétrico.
f) Se for inevitável a operação da ferramenta elétrica num ambiente húmido, use um disjuntor diferencial. A utilização de um disjuntor diferencial diminui o risco de um choque elétrico.
3. Segurança das pessoas
a) Mantenha-se atento, concentre-se no que está a fazer e proceda com sensatez ao trabalho com uma ferramenta elétrica. Não utilize qualquer ferramenta elétrica se estiver com sono ou sob a influência de álcool, drogas ou medicamentos. Um instante de descuido durante a utilização da ferramenta elétrica pode provocar ferimentos graves.
b) Utilize sempre equipamentos de proteção pessoal e óculos de proteção. A utilização de equipamentos de proteção pessoal, como máscara antipoeira, sapatos de segurança antiderrapantes, capacete de proteção ou proteção auditiva, dependendo do tipo e uso da ferramenta elétrica, reduz o risco de ferimentos.
c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, receber corrente ou transportá-la. Se tiver o dedo no interruptor quando estiver a transportar a ferramenta elétrica ou se conetar a ferramenta elétrica à fonte de alimentação, isso pode causar um acidente.
d) Remova as ferramentas de ajuste ou as chaves de caixa antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa peça rotativa da ferramenta elétrica pode causar ferimentos.
e) Evite uma posição do corpo anormal. Certifique-se de que se coloca numa posição segura e mantenha sempre o equilíbrio. Assim, controla melhor a ferramenta elétrica em situações inesperadas.
f) Use vestuário de trabalho adequado. Não use roupas largas ou joalharia. Mantenha o cabelo e a roupa afastados de peças móveis. Roupa larga, joalharia ou cabelos longos podem ser capturados por peças móveis.
g) Se puderem ser montados equipamentos de aspiração e recolha de pó, certifique-se de que estes estão ligados e são usados corretamente. A utilização de um aspirador de poeiras pode reduzir a poeira.
h) Não se sinta seguro e nunca transgrida as regras de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferramenta elétrica após uso frequente. A atuação descuidada pode provocar lesões graves, dentro em frações de segundos.
- Utilização e manuseio da ferramenta elétrica
a) Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica correta, trabalha melhor e de forma mais segura na gama de desempenho especificada.
b) Não utilize qualquer ferramenta elétrica cujo interruptor esteja defeituoso. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada.
c) Desconete a ficha da tomada e/ou remova a bateria antes de efetuar quaisquer ajustes no aparelho, trocar insertos da ferramenta ou guardar a ferramenta elétrica. Esta medida de precaução impede o arranque involuntário da ferramenta elétrica.
d) Guarde as ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita a utilização desta ferramenta elétrica a pessoas que não estejam familiarizadas com ela ou não tenham lido estas instruções. As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
e) Trate as ferramentas elétricas e acessórios com cuidado. Verifique se as peças móveis funcionam na perfeição e não ficam presas, se peças estão partidas ou danificadas de forma a prejudicar a função da ferramenta elétrica. Mande reparar as peças danificadas antes de utilizar a ferramenta elétrica. Muitos acidentes são causados por ferramentas elétricas com a manutenção mal realizada.
f) Mantenha as suas ferramentas de corte afiadas e limpas. Ferramentas de corte com arestas de corte afiadas tratadas com cuidado emperram menos e são mais fáceis de usar.
g) Utilize as ferramentas elétricas, acessórios e ferramentas de colocação, etc. de acordo com estas instruções. Tome em consideração as condições de trabalho e a atividade a ser realizada. A utilização de ferramentas elétricas para aplicações que não sejam as previstas pode conduzir a situações perigosas.
h) Mantenha as pegas e superfícies para segurar secas, limpas e livres de óleo e massa lubrificante. Em situações imprevistas, pegas e superfícies de pegar escorregadias não permitem uma operação e controlo seguro da ferramenta elétrica.
5. Assistência
a) A ferramenta elétrica só deve ser reparada por pessoal especializado, usando somente peças sobresselentes de origem. Assim assegura-se que a segurança da ferramenta elétrica é mantida.
⚠️ ATENÇÃO!
Esta ferramenta elétrica cria um campo eletromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do implante antes de operarem a máquina.
Indicações de segurança para o agitador
a) Segure a ferramenta elétrica com as duas mãos nos punhos previstos para o efeito. A perda de controlo pode provocar ferimentos.
b) Para evitar uma atmosfera perigosa, providencie uma ventilação suficiente ao misturar substâncias combustíveis. Os vapores que se formam podem ser inalados ou inflamarem-se devido às faíscas produzidas pela ferramenta elétrica.
c) Não misture alimentos. As ferramentas elétricas e respetivas ferramentas de aplicação não são projetadas para processar alimentos.
d) Mantenha o cabo de ligação à rede afastado da área de trabalho. O cabo pode ficar preso na haste misturadora.
e) Assegure uma posição estável e segura do recipiente de mistura. Um recipiente de mistura mal seguro pode mover-se inadvertamente.
f) Certifique-se de que nenhum líquido salpica a caixa da ferramenta elétrica. Qualquer líquido que penetre na ferramenta elétrica pode provocar danos e choque elétrico.
g) Cumpra as instruções e indicações de segurança para o material a agitar. O material a agitar pode ser prejudicial à saúde.
h) Caso a ferramenta elétrica caia no material a agitar, solte imediatamente a ficha de rede e mande examinar a ferramenta elétrica por um especialista qualificado. Introduzir as mãos no recipiente com a ferramenta elétrica ainda ligada à tomada pode provocar um choque elétrico.
i) Não introduza as mãos nem outros objetos no recipiente de mistura durante o processo de mistura. O contacto com a haste misturadora pode provocar ferimentos graves.
j) Ligue e desligue a ferramenta elétrica apenas no recipiente de mistura. A haste misturadora pode rodar descontroladamente ou curvar-se.
Riscos residuais
Mesmo que opere corretamente esta ferramenta elétrica, existem sempre riscos residuais. Os seguintes perigos podem ocorrer em conexão com a construção e versão desta ferramenta elétrica:
- Podem surgir lesões pulmonares, se não for usada uma máscara de proteção contra poeiras adequada.
- Podem surgir lesões auditivas, se não for usada proteção auditiva adequada.
- Podem ocorrer danos para a saúde resultantes de vibrações transmitidas aos braços e mãos, se o aparelho for utilizado por um longo período de tempo ou não for devidamente conduzido e mantido.
6. Dados técnicos
Tensão nominal 230 V\~, 50 Hz
| Potência absorvida 1800 W | |
| Velocidade de funcionamento em vazio | 0-450 min ^-1 / 0-790 min ^-1 |
| Classe de proteção II | |
| Peso 7,2 kg | |
Reservados os direitos a alterações técnicas!
Ruído e vibrações
Os valores de ruído e vibração foram determinados de acordo com a norma IEC 62841.
| Nível de pressão sonora L_pA | 90 dB |
| Incerteza K_pA | 3 dB |
| Nível de potência sonora L_WA | 101 dB |
| Incerteza K_WA | 3 dB |
Usar proteção auditiva.
O ruído pode causar perda de audição.
Valores totais de vibrações (soma vetorial das três direções) calculados nos termos da norma IEC 62841.
Valor da emissão de vibrações a _h = 2,90 m/s ^2
Erro de oscilação K = 1,5 m/s ^2
Informações complementares sobre a ferramenta elétrica
Aviso!
O valor de emissão de vibrações indicado foi medido nos termos de processos de teste normalizados e, dependendo do tipo e do modo, pode ser aplicado em ferramentas elétricas, alterado ou, em casos excecionais, ficar acima do valor indicado.
O valor de emissão de vibrações indicado pode ser utilizado para comparar uma ferramenta elétrica com outra.
O valor de emissão de vibrações indicado pode também ser usado para uma avaliação preliminar de prejuízos.
Limite o ruído e a vibração a um mínimo!
- Utilize apenas aparelhos em estado perfeito.
- Faça a manutenção e a limpeza do aparelho regularmente.
- Adapte sua forma de trabalho ao aparelho.
- Não sobrecarregue o aparelho.
- Se necessário, mande verificar o aparelho.
- Desligue o aparelho se este não estiver a ser utilizado.
- Use luvas.
7. Desembalar
- Abra a embalagem e retire cuidadosamente o produto.
- Remova o material de embalagem, assim como as fixações de embalagem/transporte (se presentes).
- Verifique se o âmbito de fornecimento está completo.
- Inspezione o produto e os acessórios quanto a danos de transporte. O fornecedor deve ser notificado imediatamente no caso de reclamações. Não são aceites reclamações tardias.
- Guarde a embalagem até ao fim do período de garantia, se possível.
- Antes da utilização, familiarize-se com o produto, recorrendo ao manual de instruções.
- Utilize apenas peças originais como acessórios e também como peças de desgaste e sobresselentes. Pode obter peças sobresselentes junto do seu revendedor especializado.
- No caso de encomendas, indique os números de referência, bem como o tipo e o ano de construção do produto.
AVISO!
O produto e o material de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asfixia!
8. Montagem (fig. 2-4)
⚠️ Atenção!
Monte impreterivelmente o produto por completo antes da colocação em funcionamento!
8.1 Fixar as hastes agitadoras
Perigo de ferimentos! Use luvas de proteção.
- As admissões para as hastes agitadoras (9/10), assim como as hastes agitadoras (2/3), estão identificadas por letras
- Empurre cada casquilho (11/12) para baixo e insira as hastes agitadoras (2/3) nas admissões (9/10) correspondentemente identificadas.
Certifique-se de que em cada haste agitadora o pino (a) assenta na ranhura (b). - Solte o casquilho. A haste agitadora é fixada.
⚠ Verifique o assento fixo das hastes agitadoras puxando a ferramenta.
ReL
9. Colocação em funcionamento
Antes de ligar, verifique se os dados da placa de características correspondem aos dados efetivos da rede.
Retire sempre a tomada antes de efetuar ajustes no aparelho.
Ligação e desconexão
Não utilize um aparelho cujo interruptor não possa ser ligado e desligado. Interruptores danificados têm de ser imediatamente reparados ou substituídos pelo nosso centro de assistência técnica.
Ligação (fig. 5)
- Acione primeiro o bloqueio de ligação (5). Prima o interruptor para ligar/desligar da pega (4).
Arranque a máquina no nível de velocidade mais baixo (nível 1)
Desconexão
- Solte o interruptor para ligar/desligar da pega (4).
Não é possível uma operação contínua com este aparelho.
Regulação da velocidade (fig. 6)
Nesta versão, a velocidade do motor é regulável e, assim, por consequência, a potência de agitação (níveis 1 a 6).
- Pode ajustar a velocidade continuamente através da regulação da velocidade (6).
Transmissão de 2 velocidades (fig. 7)
O aparelho está equipado com uma transmissão de 2 velocidades. Se o interruptor de seleção da marcha não engatar, rode um pouco a haste agitadora.
- Para selecionar a velocidade, rode o interruptor (7) em 180°.
-
Velocidade: 0 min a 450 min ^-1
-
Velocidade: 0 mih a 790 min ^-1
Ative o interruptor apenas com o aparelho imobilizado.
Trabalhar com o agitador de tintas e argamassas
Ao substituir o agitador, a ficha de rede deve estar desligada.
Ao mergulhar na mistura ou ao retirar da mistura, trabalhar a velocidade reduzida. Depois de mergulhar completamente, aumentar a velocidade até ao máximo, para garantir uma refrigeração do motor suficiente. Durante o processo de mistura, percorrer o recipiente de mistura com a máquina. Misturar pelo tempo necessário até que toda a mistura esteja completamente processada. Limpar o agitador depois de concluir os trabalhos de mistura.
10. Manutenção e conservação
△ Aviso! Antes de qualquer ajuste, tarefa de conservação ou de reparação, deverá retirar-se a ficha de rede da tomada!
Medidas gerais de manutenção
- Mantenha os dispositivos de segurança, as grelhas de ventilação e a estrutura do motor o mais livres possível de pó e sujidade. Limpe o aparelho com um pano limpo ou sopre-o com ar comprimido sob baixa pressão.
- Recomendamos a limpeza do aparelho imediatamente após cada utilização.
- Limpe o aparelho regularmente com um pano húmido e sabão mole. Não utilize produtos de limpeza ou solventes; estes poderão ser agressivos para com as peças de plástico do aparelho. Certifique-se de que não penetra água no interior do aparelho.
- Oleie mensalmente as peças rotativas, para prolongar a vida útil da ferramenta. Não oleie o motor.
Escovas de carvão
Em caso de formação excessiva de faíscas, peça a um eletricista para verificar as escovas de carvão. Atenção! As escovas de carvão só podem ser substituídas por um eletricista especializado.
11. Reparação e encomenda de peças sobresselentes
Após a reparação ou manutenção, certifique-se de que todas as peças de segurança estão colocadas e que se encontram num estado perfeito. Armazene peças que possam causar ferimentos fora do alcance de outras pessoas e de crianças.
Atenção: De acordo com a lei de responsabilidade de produto, não se assume qualquer responsabilidade por danos causados por reparações incorretas ou pela não utilização de peças sobresselentes originais.
Atribua a tarefa ao serviço de assistência ao cliente ou a um técnico autorizado. O mesmo se aplica aos acessórios.
Ligações e reparações
As ligações e reparações do equipamento elétrico só devem ser executadas por um eletricista.
11.1 Encomenda de peças sobresselentes
Ao encomendar peças sobresselentes, deve fornecer as seguintes informações:
- Designação do modelo
- Número de artigo
• Dados da placa de características
Peças sobresselentes / acessórios
escovas de carvão - n.º artigo 5907802001
haste agitadora - n.º artigo 5907802701
11.2 Informações de assistência
Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural ou que as seguintes peças são necessárias como consumíveis.
Peças de desgaste*: haste agitadora, escovas de car-vão
* Não obrigatoriamente incluídas no âmbito de fornecimento!
Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.
12. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser utilizado. A ligação corresponde às normas VDE e DIN relevantes. A ligação à rede por parte do cliente, assim como o cabo de prolongamento utilizado, deverão corresponder a essas normas.
- O produto cumpre os requisitos da norma EN 61000-3-11 e está sujeito a ligação condicional. Tal significa que não é permitida a utilização em qualquer ponto de ligação livremente escolhido.
- Em caso de condições de rede desfavoráveis, o aparelho pode causar flutuações de tensão temporárias.
- O produto deve ser utilizado exclusivamente em pontos de ligação que a) não excedam uma impedância de rede máxima permitida "Z" (Zmax = 0,355 Ω), ou b) possuam uma capacidade de corrente contínua da rede de pelo menos 100 A por fase.
- Enquanto utilizador, deve garantir, se necessário em consulta com a sua empresa de fornecimento de energia, que o seu ponto de ligação onde deseja utilizar o produto cumpre um dos dois requisitos a) ou b) mencionados.
Cabo de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.
As causas para tal poderão ser:
- Pontos de pressão se os cabos forem conduzidos através de janelas ou portas.
- Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação.
- Pontos de corte devido a passagem de veículo por cima do cabo de ligação.
- Danos de isolamento devido a puxar com força da tomada.
- Fissuras devido à idade do isolamento.
Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento.
Inspezione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo não está ligado à rede elétrica.
Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação H05VV-F.
É obrigatória uma impressão da designação do tipo no cabo de ligação.
Tipo de ligação X
Se o cabo de ligação à rede deste aparelho for danificado, deve ser substituído por um cabo de ligação especial, que pode ser adquirido junto do fabricante ou do serviço de assistência ao cliente.
Motor de corrente alternada
- A tensão de rede deve ser de 220 - 240 V\~.
- Os cabos de prolongamento de até 25 m de comprimento devem ter uma secção transversal de 1,5 mm quadrados.
As ligações e reparações do equipamento elétrico só devem ser executadas por um eletrotécnico.
Em caso de dúvidas, indique os seguintes dados:
- Tipo de corrente do motor
- Dados da placa de características da máquina
- Dados da placa de características do motor
13. Armazenamento
Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenagem situa-se entre 5 a 30 °C.
Guarde a ferramenta elétrica apenas na embalagem original.
Tape a ferramenta elétrica para proteção contra pó ou humidade.
Guarde o manual de instruções junto à ferramenta elétrica.
14. Eliminação e reciclagem
Notas relativas à embalagem
Os materiais de embalagem são recicláveis. Elimine as embalagens de modo ecológico.
Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG)
Os aparelhos elétricos e eletrónicos usados não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!
- As baterias e pilhas usadas que não estejam montadas de modo fixo no aparelho usado devem ser retiradas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.
- Os proprietários ou utilizadores de aparelhos elétricos e eletrónicos são legalmente obrigados a devolver os mesmos após a sua utilização.
- O utilizador final tem a responsabilidade pela eliminação dos seus dados pessoais no aparelho usado a ser eliminado!
- O símbolo do caixote do lixo riscado significa que aparelhos usados elétricos ou eletrónicos não devem ser eliminados no lixo doméstico.
- Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos:
- Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais)
- Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor esteja obrigado a aceitar a devolução ou a aceite de livre vontade.
- Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança.
- Para se informar acerca de condições de devolução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo serviço de apoio ao cliente.
- Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador final. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.
- Estas declarações são apenas válidas para aparelhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Europeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legislação divergente.
15. Possíveis avarias
| Problema Causa possível Solução | ||
| O motor não funciona | Falta tensão de rede (falha de corrente) | Verificar o fusível |
| Cabo de ligação com defeito | Substituir o cabo ou mandar verificar o cabo (eletricista), deixar de utilizar os cabos com defeito | |
| Motor ou interruptor com defeito | Para solucionar o problema, contacte o fabricante ou uma firma por ele designada | |
| Vibrações não habituais | Batedora com defeito Substituir a batedora | |
| Veio do agitador com defeito | Para solucionar o problema, contacte o fabricante ou uma firma por ele designada | |
| Mistura incorreta | Processamento incorreto. Respeite as instruções de processamento do fabricante | |
| O aparelho arranca, mas bloqueia com bai-xa carga e acaba por desligar-se automaticamente. | Cabo de prolongamento demasiado longo ou com seção transversal muito pequena. | Cabo de prolongamento com, no mínimo, 1,5 mm ^2 com um comprimento máximo de 25 m. |
| Tomada demasiado afastada da ligação principal e secção transversal do cabo de ligação pequena demais. | Com um cabo mais comprido, secção trans-versal mínima de 2,5 mm ^2 . | |
Ohutusjuhised segurile
Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente, cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido convertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.
