PM1800D - Elektromos keverő SCHEPPACH - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen PM1800D SCHEPPACH PDF formátumban.
| Termék típusa | Elektromos habarcskeverő |
| Márka | Scheppach |
| Modell | PM1800D |
| Felvett teljesítmény | 1800 W |
| Hálózati feszültség | 230 V~, 50 Hz |
| Üresjárati fordulatszám | 0-450 min⁻¹ / 0-790 min⁻¹ (2 sebesség) |
| Sebesség beállítása | Folyamatos állítás 1-től 6-ig |
| Védelmi osztály | II (kettős szigetelés) |
| Súly | 7,2 kg |
| Hangnyomásszint (LpA) | 90 dB (K=3 dB) |
| Hangteljesítményszint (LWA) | 101 dB (K=3 dB) |
| Rezgéskibocsátási érték (ah) | 2,90 m/s² (K=1,5 m/s²) |
| Tartozékok | 2 habverő (R/L), 1 keverő, 2 pót szénkefe, használati utasítás |
| Biztonság | Bekapcsolásgátló, ki/be kapcsoló, kettős szigetelés |
| Rendeltetésszerű használat | Folyékony és por alakú építőanyagok keverése (festékek, habarcs, ragasztó stb.) |
| Karbantartás | Rendszeres tisztítás, a forgó alkatrészek havi olajozása, a szénkefék szakember általi cseréje |
| Kopóalkatrészek | Keverőfejek, szénkefék |
Gyakran ismételt kérdések - PM1800D SCHEPPACH
Felhasználói kérdések a következőről PM1800D SCHEPPACH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos keverő PDF formátumban ingyenesen! Találja meg kézikönyvét PM1800D - SCHEPPACH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PM1800D márka SCHEPPACH.
HASZNÁLATI ÚTMUTATÓ PM1800D SCHEPPACH
A terméken található szimbólumok magyarázata
A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A bizton-sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézke-déseket.
 | Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat! |
 | Viseljen védőszemüveget! |
 | Viseljen hallásvédőt! |
 | Porképződésnél viseljen légzőmaszkot! |
 | Védelmi osztály II |
 | A termék megfelel a hatályos európai irányelveknek. |
 | A termék megfelel a vonatkozó szerbiai irányelveknek. |
Tartalomjegyzék: Oldal:
- Bevezetés 103
- A termék leírása (1. ábra) 103
- Szállított elemek 103
- Rendeltetésszerű használat....103
- Általános biztonsági utasítások.... 104
- Műszaki adatok....106
- Kicsomagolás 107
- Összeállítás (2-4 ábra) 107
- Üzembe helyezés 107
- Karbantartás és ápolás 108
- Javítás és pótalkatrészek rendelése.... 108
- Elektromos csatlakoztatás 109
- Tárolás 109
- Megsemmisítés és újrahasznosítás 109
- Hibaelhárítás.... 110
- Megfelelőségi nyilatkozat 266

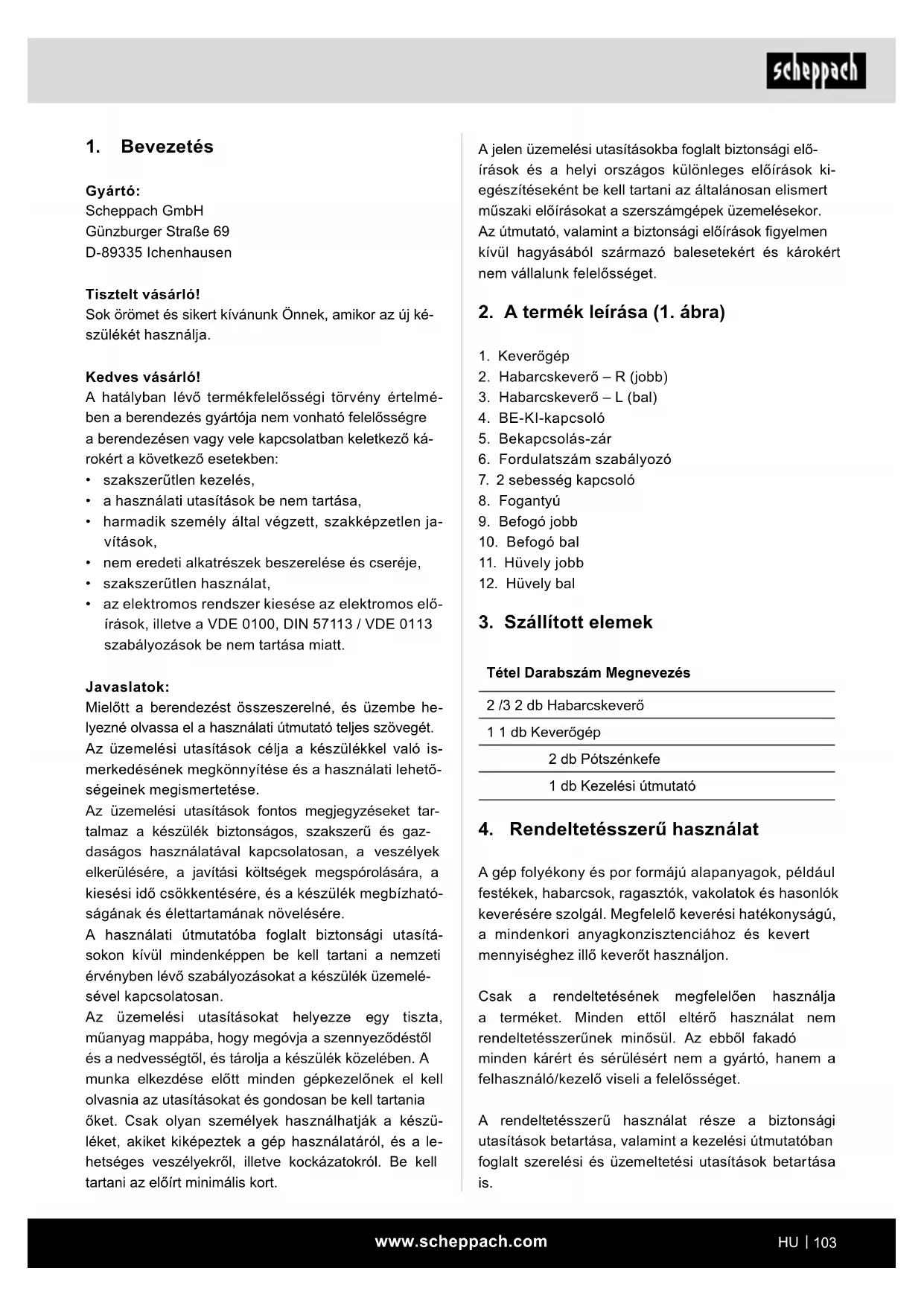

1. Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kivánunk Önnek, amikor az új ké- szülékét használja.
Kedves vásárló!
A hatályban lévő termékfelelösségi törvény értelmében a berendezés gyártója nem vonható felelösségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:
- szakszerűtlen kezelés,
- a használati utasítások be nem tartása,
- harmadik személy által végzett, szakképzetlen javítások,
- nem eredeti alkatrészek beszerelése és cseréje,
- szakszerütlen használat,
- az elektromos rendszer kiesése az elektromos előírások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt.
Javaslatok:
Mielött a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét.
Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehetőségeinek megismertetése.
Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére.
A használati útmutatóba foglalt biztonsági utasításokon kívül minden képpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan.
Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződéstől és a nedvességtől, és tárolja a készülék közelében. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania öket. Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort.
A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások ki-egészítéseként be kell tartani az általánosan elismert műszaki előírásokat a szerszámgépek üzemelésekor. Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.
2. A termék leírása (1. ábra)
- Keverögép
- Habarcskeverő – R (jobb)
- Habarcskeverő – L (bal)
- BE-KI-kapcsoló
- Bekapcsolás-zár
- Fordulatszám szabályozó
- 2 sebesség kapcsoló
- Fogantyú
- Befogó jobb
- Befogó bal
- Hüvely jobb
- Hüvely bal
3. Szállított elemek
Tétel Darabszám Megnevezés
| 2 /3 2 db Habarcskeverő |
| 1 1 db Keverőgép |
| 2 db Pótszénkefe |
| 1 db Kezelési útmutató |
4. Rendeltetésszerű használat
A gép folyékony és por formájú alapanyagok, például festékek, habarcsok, ragasztók, vakolatok és hasonlók keverésére szolgál. Megfelelő keverési hatékonyságú, a mindenkori anyagkonzisztenciához és kevert mennyiséghez illő keverőt használjon.
Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.
A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.
A terméket használó és karbantartó személyeknek ismerniük kell a terméket, és tájékozottnak kell lenniük a lehetséges veszélyekröl.
Ha a terméken módosítást végez, az ebböl eredő károkért a gyártó nem vállal felelősséget.
A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.
Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.
Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.
5. Általános biztonsági utasítások
Az elektromos szerszámokra vonatkozó általános biztonsági utasítások
⚠ FIGYELMEZTETÉS!
Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, melyet az elektromos szerszámhoz mellékeltek.
A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót örizze meg későbbi használat céljából.
A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel) és az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.
1. A munkahely biztonsága
a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözőket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személye- ket. A figyelem elterelése miatt elveszítheti ural mát az elektromos szerszám felett.
2. Elektromos biztonság
a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.
c) Az elektromos szerszámokat tartsa távol esőtöl és nedvességtöl. Az elektromos készülékbe hatoló víz növeli az áramütés kockázatát.
d) Ne használja a csatlakozó vezetéket a rendel- tetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.
3. Személyek biztonsága
a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. Por elszívásának alkalmazásával csökkenthetők a por által okozott veszélyek.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.
- Az elektromos szerszám használata és kezelése
a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos-sági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.
d) Tartsa gyermekektől távol a nem használt elektromos szerszámokat. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszá-mok veszélyesek, ha tapasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negativ hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javít-tassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan épolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny- nyebben vezethetők.
g) Az elektromos szerszámot, tartozékokat, cserélhető szerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h) A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és fogantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és afölötti uralmának megőrzését előre nem látható helyzetekben.
5. Szerviz
a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.
⚠ FIGYELEM!
Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negativ hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos és halálos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek a gép használata előtt kérjék ki orvosuk és az implantátum gyártójának tanácsát.
A keverőgépre vonatkozó biztonsági utasítások
a) Két kézzel, az erre szolgáló fogantyúknál tart-sa az elektromos szerszámot. Ha elveszti ural-mát a készülék felett, az sérülésekhez vezethet.
b) Éghető anyagok keverésekor a veszélyes légkör elkerülése érdekében gondoskodjon megfelelő szellőzésről. A képződő gözök belégzésére vagy az elektromos szerszám által létrehozott szikrák általi meggyújtására kerülhet sor.
c) Ne végezze élelmiszerek keverését. Az elektromos szerszámait és azok betétszerszámait nem élelmiszerek feldolgozásához tervezték.
d) A hálózati csatlakozóvezetéket tartsa távol a munkaterülettől. A hálózati vezeték beakadhat a keverőrúdnál.
e) Gondoskodjon a keverőtartály stabil és biztonságos állásáról. A nem megfelelően biztosított tartály váratlan mozgására kerülhet sor.
f) Ügyeljen arra, hogy semmilyen folyadék ne fröccsenjen az elektromos szerszám házára. Az elektromos szerszámba bejutó folyadék károkat és áramütést okozhat.
g) Kövesse a keverni kívánt anyagra vonatkozó utasításokat és biztonsági utasításokat. A keverni kívánt anyag egészségkárosító hatású lehet.
h) Ha az elektromos szerszám beesik a keverni kívánt anyagba, akkor azonnal húzza ki a há- lózati csatlakozót, és képzett szakszemélyzet- tel ellenőriztesse az elektromos szerszámot. Ha belenyúl a tartályba, amikor még benne van a csatlakozóaljzatra csatlakoztatott elektromos szerszám, akkor áramütésre kerülhet sor.
i) A keverési folyamat közben kezeivel ne nyúljon a keverőtartályba, illetve ne vezessen be más tárgyakat a keverőtartályba. A keverőrúddal való érintkezés súlyos sérüléseket okozhat.
j) Csak a keverőtartályban indítsa el és állítsa le az elektromos szerszámot. A keverőrúd irányít-hatatlan módon elsodródhat vagy meghajolhat
Maradék kockázat
Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:
- Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.
- Hallás károsodás, ha nem visel megfelelő zajcsök- kentő fülvédőt.
- Egészségi károk, amelyek a kéz-kar-rezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.
6. Müszaki adatok
Hálózati feszültség 230 V\~, 50 Hz
| Teljesítményfelvéte 1800 W | |
| Üresjáratú-fordulatszám 0-450 min | ^-1 / 0-790 min ^-1 |
| Védőosztály II | |
| Tömeg 7,2 kg | |
Technikai változtatások jogát a gyártó fenntartja!
Zaj és vibrálás
A zaj és a vibrálási értékek az IEC 62841 szerint lettek mérve.
| Hangnyomásmérték L_pA | 90 dB |
| Bizonytalanság K_pA | 3 dB |
| Hangteljesítménymérték L_WA | 101 dB |
| Bizonytalanság K_WA | 3 dB |
Hordjon egy zajcsökkentő fülvédöt.
A zaj befolyása hallásvesztességhez vezethet.
Rezgésösszértékek (három irány vektorösszege) az IEC 62841 szerint lettek meghatározva.
Rezgésemisszióértékek a_h=2,90 m/s
Bizonytalanság K = 1,5 m/s ^2
További információk az elektromos szerszámok- hoz
Figyelmeztetés!
A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett.
A megadott rezgésemisszióértéket fel lehet használni az elektromosszerszámok egymással való összehasonlításhoz.
A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.
Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!
- Csak kifogástalan készülékeket használni.
- A készüléket rendszeresen karbantartani és meg- tisztítani.
- Illessze a munkamódját a készülékhez.
- Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjon kesztyüket.
7. Kicsomagolás
- Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.
- Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
- Ellenőrizze a szállított elemek hiánytalanságát.
- Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Kifogások esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.
- Lehetőleg a jótállási idő lejártáig őrizze meg a cso-magolást.
- A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
- Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
- Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.
⚠ FIGYELMEZTETÉS!
A termék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!
8. Összeállítás (2-4 ábra)
Figyelem!
Mielött üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!
8.1 A keverő befogása
Balesetveszély! Viseljen védőkesztyűt.
- A (9/10) keverő szerkezetek befogói, valamint a (2/3) befogó szerkezetek betűvel vannak megjelölve.
R és L
- Tolja a (11/12) hüvelyt lefelé és helyezze be a (2/3) keverő szerkezetet a megfelelő jelölésű (9/10) befogóba.
Ügyeljen arra, hogy mindkét keverő szerkezetnél az (a) szeg a (b) horonyban üljön.
- Engedje el a hüvelyt. A keverő szerkezet rögzítódik.
⚠ A szerszám meghúzásával ellenőrizze a keverő szerkezetek szoros illeszkedését.
9. Üzembe helyezés
Győződjön meg a rákapcsolás előtt arról, hogy a tí- pustáblán megadott adatok megegyeznek a hálózati adatokkal.
Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.
Bekapcsolás / Kikapcsolás
Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet be- kikapcsolni. A sérült kapcsolót haladéktalanul javíttassa meg vagy cseréltesse ki arra alkalmas szakemberrel vagy a kijelölt vevőszolgálattal.
Bekapcsolás (5 ábra)
- Először a bekapcsolási zárat nyissa meg (5). Nyomja meg a BE-KI gombot a fogantyú-kapcsolón (4).
Indítsa el a gépet a legalacsonyabb fordulatszámon (1. fokozat).
Kikapcsolás
- Engedje el a BE-KI gombot a fogantyú-kapcsolón (4).
Ezzel a készülékkel a folyamatos működés nem lehetséges.
Fordulatszám szabályozás (6 ábra)
Ennél a kivitelnél a motor fordulatszáma és azzal együtt a keverési teljesítmény szabályozható (fokozat 1 – 6).
- A fordulatszámot a fordulatszám-szabályozóval (6) állíthatja be.
2-sebességes hajtóművel (7 ábra)
A gép 2-sebességes hajtóművel rendelkezik. Ha a fokozatkapcsolót nem lehet rögzíteni, fordítsa el kissé a keverőszárat.
- A sebességfokozat kiválasztásához fordítsa el a kapcsolót (7) 180°-al.
- sebesség: 0 min ^-1 -töl 450 min ^-1 -ig
- sebesség: 0 min ^-1 -töl 790 min ^-1 -ig
A kapcsolót csak a gép álló helyzetében működtesse.
Munkavégzés a festék- és habarcskeverővel
A keverő cseréjekor a hálózati dugót ki kell húzni.
A keverendő anyagba való bemerítéskor, illetve onnan kivételkor csökkentse a fordulatszámot. A teljes bemerítés után a fordulatszámot növelje a maximumra, hogy a motor hűtése ideális lehessen. A keverési folyamat alatt a gépet ide-oda mozgassa az edényben. A keverést addig folytassa, míg a keverendő anyagot teljesen át nem dolgozta. Használat után a keverőt tisztítsa meg.
10. Karbantartás és ápolás
⚠ Figyelmeztetés! Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót!
Általános karbantartási intézkedések
- A védőberendezéseket, levegőnyílásokat és a motorházat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. A készüléket törölje le tiszta ronggyal, vagy fúvassa ki alacsony nyomású sűrített levegővel.
-
Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg.
-
Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.
- A szerszám élettartamának meghosszabbítása érdekében havonta olajozza a forgó alkatrészeket. Ne olajozza meg a motort.
Szénkefék
Túlzott szikraképződés esetén villamossági szakemberrel ellenőriztesse a szénkeféket. Figyelem! A szénkeféket csak villamossági szakember cserélheti ki.
11. Javítás és pótalkatrészek rendelése
Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt fel-helyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen.
Figyelem: A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.
Bízzon meg egy vevőszolgálatot vagy egy arra feljogosított szakembert. Ez vonatkozik a tartozékokra is.
Csatlakoztatások és javítások
A csatlakoztatásokat és az elektromos felszerelésen végzett javításokat csak villanyszerelő hajthatja végre.
11.1 Pótalkatrész rendelése
Pótalkatrész rendelése esetén a következő adatokat kell megadni:
- Típusmegnevezés
• Cikkszám
• A típustáblája adatai
Pótalkatrészek / Tartozékok
szénkefék - cikkszám: 5907802001
keverőszár - cikkszám: 5907802701
11.2 Szervizinformációk
Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.
Kopóalkatrészek*: keverőszár, szénkefék
* nem feltétlenül tartoznak a szállított elemek közé!
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
12. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatlakozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, valamint az általa használt hosszabbító vezeték is feleljen meg ezeknek az előírásoknak.
- A termék teljesítí az EN 61000-3-11 követelményeit és a különcsatlakozási feltételek alá esik. Ez anynyit jelent, hogy nem engedélyezett egy szabadon választható csatlakozási ponton történő használat.
- Kedvezötlen hálózati viszonyoknál a készülék átmenetileg feszültségi ingadozásokhoz vezethet.
- A termék kizárólagossan olyan csatlakozási pontokon levő használatra van előrelátva, amelyek a) nem lépik túl a maximálisan engedélyezett „Z“ (Zmax. = 0,355 Ω) hálózati impedanciát, vagy b) amelyeknek fázisokként legalább 100 A-os hálózati tartós áram terhelhetőségük van.
- Önnek mint használónak biztosítani kell, ha szükséges akkor az energia ellátási vállallattal való megbeszélés után, hogy az Ön csatlakozási pontja, amelyen üzemeltetni akarja a terméket, a megnevezett a) vagy b) követelményt teljesíti.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül.
Ennek oka lehet:
- Nyomási helyek, ha a csatlakozóvezetéket ablakvagy ajtóréseken keresztül vezeti.
- Törési helyek a csatlakozóvezetékek szakszerűtlen rögzítése vagy vezetése miatt.
- Vágási helyek a csatlakozóvezetéken való áthajtás miatt.
- Szigetelés sérülése a fali csatlakozóaljzatból való kiszakítás miatt.
- Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.
Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon. A csatlakozóvezeték típusának megnevezését a vezetéken fel kell tüntetni.
X csatlakoztatási mód
Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor különleges csatlakozóvezetékre kell lecserélni, amely a gyártótól vagy annak ügyfélszolgálatától szerezhető be.
Váltóáramú motor
• A hálózati feszültség 220 - 240 V\~ legyen
- A 25 méternél rövidebb hosszabbító vezetékek ke-resztmetszete 1,5 négyzetmilliméter legyen.
Az elektromos berendezések csatlakoztatását és javítását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
- Motor áramtípusa
• Gép típuscímkéjének adatai - Motor típuscímkéjének adatai
13. Tárolás
A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermekektől elzárva tárolja. Az optimális tárolási hömérséklet 5 és 30°C között van.
Az elektromos szerszámot az eredeti csomagolásában őrizze.
Takarja le az elektromos szerszámot, ezzel védve portól és nedvességtől.
A kezelési útmutatót az elektromos szerszámmal együtt őrizze meg.
14. Megsemmisítés és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno- síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések)
A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni öket ártalmatlanításra!
- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék-röl!
- Az áthúzott kuka ikonja arra utal, hogy a leselejte- zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
-
A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
-
Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalia azt.
- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet téritésmentesen visszavinni a gyártónak, hogy elötte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.
-
A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
-
Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.
15. Hibaelhárítás
| Keletkezett zavar Lehetséges ok Megszüntetés | ||
| A motor nem indul | Nincs hálózati feszültség (áramkimaradás) | i Biztosíték |
| Meghibásodott a csatlakozókábel | Kábel cseréje ill. a kábel megvizs-gáltatása (villamossági szakember) hibás kábeleket ne használjunk tovább | |
| Motor vagy kapcsoló meghibásodott | A probléma megszüntetése érdekében forduljon a gyártóhoz vagy az általa meg-nevezett céghez | |
| Szokatlan rezgések | Hibás a keverő Cserélje ki a keverőt | |
| Hibás a tokmány | A probléma megszüntetése érdekében forduljon a gyártóhoz vagy az általa meg-nevezett céghez | |
| Nem a géphez való a kevert anyag | Hibás a feldolgozás. Vegye figyelembe az anyag gyári feldolgozási utasításait. | |
| A készülék beindul, de már csekély terhelésnél leáll, és esetleg magától kikapcsolódik. | A csatlakozó vezeték túl hosszú vagy túl kis keresztmetszetű. | Csatlakozóvezeték legalább 1,5 mm2, maximum 25 m hosszú. |
| Dugaszoló aljzat a főcsatlakozótól túl messze van és a csatlakozóvezeték keresztmetszete túl kicsi. | Hosszabb vezeték esetén a kábelkereszt-metszet legalább 2,5 mm2. | |
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
