PM1800D - Mixer electric SCHEPPACH - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului PM1800D SCHEPPACH în format PDF.
| Tip produs | Malaxor electric |
| Marcă | Scheppach |
| Model | PM1800D |
| Putere absorbită | 1800 W |
| Tensiune rețea | 230 V~, 50 Hz |
| Viteză de mers în gol | 0-450 min⁻¹ / 0-790 min⁻¹ (2 viteze) |
| Reglare viteză | Variator continuu de la 1 la 6 |
| Clasă de protecție | II (izolare dublă) |
| Greutate | 7,2 kg |
| Nivel de presiune acustică (LpA) | 90 dB (K=3 dB) |
| Nivel de putere acustică (LWA) | 101 dB (K=3 dB) |
| Valoare emisie vibrații (ah) | 2,90 m/s² (K=1,5 m/s²) |
| Accesorii furnizate | 2 malaxoare (D/S), 1 mixer, 2 perii de carbon de rezervă, manual de utilizare |
| Siguranță | Blocare pornire, întrerupător pornire/oprire, izolare dublă |
| Utilizare conformă | Amestec de materiale de construcție lichide și pulverulente (culori, mortar, clei, etc.) |
| Întreținere | Curățați regulat, ungeți piesele rotative o dată pe lună, înlocuiți periile de carbon de către un profesionist |
| Piese de uzură | Agitatoare, perii de carbon |
Întrebări frecvente - PM1800D SCHEPPACH
Întrebările utilizatorilor despre PM1800D SCHEPPACH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mixer electric în format PDF gratuit! Găsiți manualul dvs. PM1800D - SCHEPPACH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. PM1800D mărcii SCHEPPACH.
MANUAL DE UTILIZARE PM1800D SCHEPPACH
Explicația simbolurilor de pe produs
Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile, care le însoțesc, trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.
 | Înainte de punerea în funcțiune citiți și țineți cont de manualul de utilizare și de indicațiile de securitate! |
 | Purtați ochelari de protecție. |
 | Purtați căști antifonice. |
 | Dacă se produce praf, purtați mască de protecție. |
 | Clasa de protecție II |
 | Produsul este conform cu directivele europene aplicabile. |
 | Produsul este conform cu directivele sârbe în vigoare. |
Cuprins: Pagină:
- Introducere....236
- Descrierea produsului (Fig. 1)....236
- Pachetul de livrare 236
- Utilizarea conformă cu destinația....236
- Indicații generale de securitate 237
- Date tehnice....239
- Dezambalarea 240
- Asamblarea (Fig. 2 - 4)....240
- Punerea în funcțiune 240
- Întreținerea curentă și îngrijirea.... 241
- Reparatie și comandă pentru piese de schimb.... 241
- Branşamentul electric.... 241
- Depozitare....242
- Eliminarea ca deșeu și revalorificarea 242
- Posibile defecte 243
- Declarația de conformitate 268

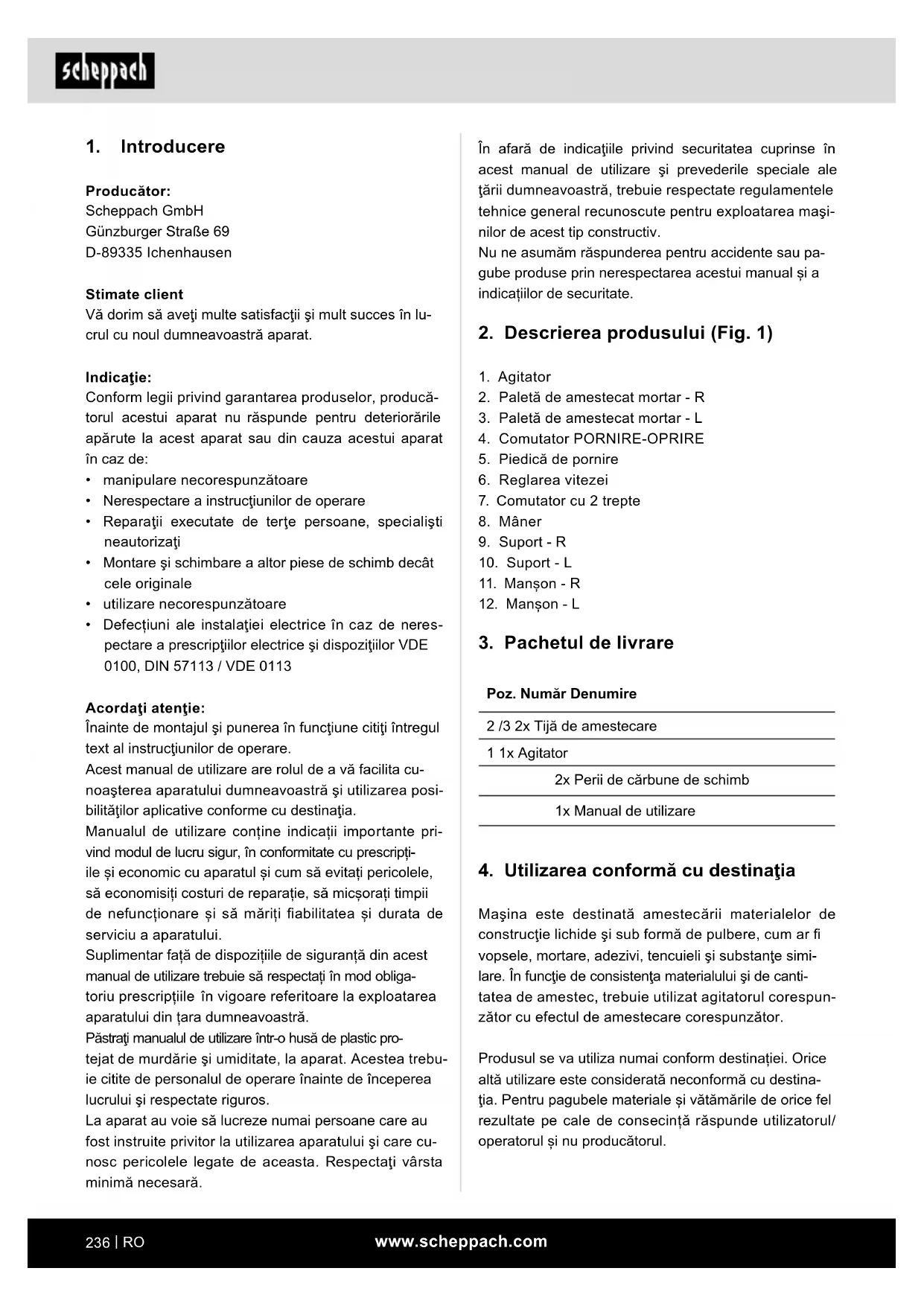

1. Introducere
Producător:
Scheppach GmbH
Vă dorim să aveți multe satisfacții și mult succes în lu- crul cu noul dumneavoastră aparat.
Indicatie:
Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:
• manipulare necorespunzătoare
- Nerespectare a instructiunilor de operare
- Reparații executate de terțe persoane, specialiști neautorizați
- Montare și schimbare a altor piese de schimb decât cele originale
• utilizare necorespunzătoare
- Defecțiuni ale instalatiei electrice în caz de nerespectare a prescripțiilor electrice și dispozitiilor VDE 0100, DIN 57113 / VDE 0113
Acordati atenție:
Înainte de montajul și punerea în funcțiune citiți întregul text al instructiunilor de operare.
Acest manual de utilizare are rolul de a vă facilita cu-noașterea aparatului dumneavoastră și utilizarea posibilităților aplicative conforme cu destinația.
Manualul de utilizare conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu aparatul și cum să evitați pericolele, să economisitți costuri de reparație, să micșorați timpii de nefuncționare și să măriți fiabilitatea și durata de serviciu a aparatului.
Suplimentar față de dispozițiile de siguranță din acest manual de utilizare trebuie să respectați în mod obligatoriu prescripțiile în vigoare referitoare la exploatarea aparatului din țara dumneavoastră.
Păstrați manualul de utilizare într-o husă de plastic protejat de murdărie și umiditate, la aparat. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros.
La aparat au voie să lucreze numai persoane care au fost instruite privitor la utilizarea aparatului și care cu-nosc pericolele legate de aceasta. Respectați vârsta minimă necesară.
În afară de indicațiile privind securitatea cuprinse în acest manual de utilizare și prevederile speciale ale țării dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea mașinilor de acest tip constructiv.
Nu ne asumăm răspunderea pentru accidente sau pagube produse prin nerespectarea acestui manual și a indicatiilor de securitate.
2. Descrierea produsului (Fig. 1)
- Agitator
- Paletă de amestecat mortar - R
- Paletă de amestecat mortar - L
- Comutator PORNIRE-OPRIRE
- Piedică de pornire
- Reglarea vitezei
- Comutator cu 2 trepte
- Mâner
- Suport - R
- Suport - L
- Manson - R
- Manson - L
3. Pachetul de livrare
Poz. Număr Denumire
| 2 /3 2x Tijă de amestecare |
| 1 1x Agitator |
| 2x Perii de cărbune de schimb |
| 1x Manual de utilizare |
4. Utilizarea conformă cu destinația
Mașina este destinată amestecării materialelor de constructie lichide și sub formă de pulbere, cum ar fi vopsele, mortare, adezivi, tencuieli și substanțe similare. În funcție de consistența materialului și de canti- tatea de amestec, trebuie utilizat agitatorul corespun- zător cu efectul de amestecare corespunzător.
Produsul se va utiliza numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/ operatorul și nu producătorul.
Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.
Persoanele care operează și întrețin produsul trebuie să fie familiarizate cu acesta și informate cu privire la posibilele pericole.
Modificările aduse produsului exclud complet orice responsabilitate din partea producătorului și orice da-une rezultate.
Produsul poate fi utilizat numai cu piese și accesorii originale ale producătorului.
Prescriptiile de securitate, de lucru și de întreținere curentă emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.
Vă rugăm să aveți în vedere că produsele noastre nu au fost construite având ca destinație exploatarea profesională sau industrială. Nu preluăm garanția dacă produsul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.
5. Indicații generale de securitate
Indicații de securitate generale pentru scule elec- trice
⚠ AVERTIZARE!
Citiți toate indicațiile de securitate, instrucțiunile, ilustrațiile și datele tehnice, cu care este prevăzută această sculă electrică.
Deficiențele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.
Păstrați toate indicațiile de securitate și instrucțiu- nile pentru utilizarea viitoare.
Noțiunea „sculă electrică“, utilizată în indicațiile de securitate, face referire la sculele electrice acționate prin rețea (cu cablu de rețea) și la sculele electrice acționate prin acumulatori (fără cablu de rețea).
- Securitatea postului de lucru
a) Mențineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente.
b) Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulberi inflamabile. Sculele electrice produc scântei care pot să aprindă pulberile sau vaporii.
c) Tineți la distanță copiii și alte persoane în tim-pul utilizării sculei electrice. În cazul devierii pu-teți pierde controlul asupra sculei electrice.
- Securitatea electrică
a) Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protectie. Fișele nemodificate și prizele potrivite diminuează riscul unui electroșoc.
b) Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzi-re, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat.
c) Mențineți sculele dumneavoastră electrice la distanță de ploaie sau umezeală. Pătrunderea apei în aparatul electric duce la creșterea riscului de electrocutare.
d) Nu folosiți în alte scopuri cablul de racordare pentru a purta, acroșa scula electrică sau pentru a scoate fișa din priză. Tineți cablul de racordare la depărtare de căldură, ulei, muchii ascuțite sau piese mobile. Cablurile de racordare deteriorate sau încâlcite cresc riscul de electrocutare.
e) Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare.
f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizați un comutator de protecție pentru curenți vagabonzi. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.
- Securitatea persoanelor
a) Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența droguri- lor, alcoolului sau medicamentelor. Un moment de neatenție în timpul utilizării sculei electrice poa- te provoca vătămări grave.
b) Purtați întotdeauna echipament personal de protecție și ochelari de protecție. Purtarea echipamentului personal de protecție precum masca împotriva prafului, încălțămintea de siguranță rezistentă la alunecare, casca de protecție sau căștile antifonice, în funcție de tipul și utilizarea sculei electrice diminuează riscul de vătămări.
c) Evitați o punere în funcțiune involuntară. Asigurați-vă că scula electrică este oprită înainte de conectarea la alimentarea cu curent și/sau la accumulator, preluarea sau transportarea acesteia. Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza accidente.
d) Înlăturați sculele electrice sau cheia pentru şuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări.
e) Evitați o poziție anormală a corpului. Asigu-rați-vă o poziție stabilă și mențineți în perma-nență echilibrul. Astfel puteți controla mai bine scula electrică în situații neașteptate.
f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.
g) Dacă pot fi montate dispositive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări de praf poate diminua pericolele provocate de praf.
h) Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări.
Actionarea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.
- Utilizarea și tratarea sculei electrice
a) Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
b) Nu utilizati scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.
c) Scoateți fișa din priză și/ sau îndepărtați un acumulator detașabil înainte de a efectua setări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.
d) Păstrați sculele electrice neutilizate în afara razei de acțiune a copiilor. Nu per- miteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu ace- ta sau care nu a citit aceste instrucțiuni.
Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.
e) Întrețineți sculele electrice și accesoriiile cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționarea sculei electrice este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.
f) Mentineți sculele de tăiere ascuțite și curate.
Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.
g) Utilizați scula electrică, accesoriiile și unealta de lucru etc. corespunzător acestor instrucții uni. Totodată luați în considerare condițiile de lucru și activitatea de executat. Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.
h) Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.
- Service
a) Dispuneți repararea sculei dumneavoastră electrice numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.
⚠️ ATENTIE!
Această sculă electrică generează pe parcursul func- tionării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm per- soanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi mașina.
Instrucțiuni de siguranță pentru agitator
a) Tineți scula electrică cu ambele mâini de mâ- nerele furnizate. Pierderea controlului poate duce la vătămări corporale.
b) Pentru a evita o atmosferă periculoasă, asigu-rați o ventilație adecvată atunci când ameste-cați materiale combustibile. Vaporii pot fiinhalatii sau aprinși de scântei generate de scula electrică.
c) Nu amestecati alimentele. Sculele electrice și instrumentele de aplicare a acestora nu sunt concepute pentru prelucrarea alimentelor.
d) Tineți conducta de racord la rețeaua electrică la distanță de zona de lucru. Linia de alimentare poate fi prinsă pe tija de amestecare.
e) Asigurați-vă că rezervorul agitatorului este stabil și sigur. Un rezervor securizat necorespunzător se poate deplasa în mod neașteptat.
f) Aveți grijă să nu vărsați lichid pe carcasa sculei electrice. Lichidul care intră în scula electrică poate cauza deteriorări și electrocutare.
g) Urmati instrucțiunile și indicațiile de siguranță pentru materialul care urmează să fie agitat. Materialul care trebuie amestecat poate fi dăunător pentru sănătate.
h) Dacă scula electrică cade în materialul care ur-
mează să fie amestecat, deconectați fișa de re-
țea imediat și solicitați verificarea acesteia de
către personal calificat. Pătrunderea în rezervor
cu unealta electrică încă agățată de priză poate
cauza un șoc electric.
i) Nu introduceți cu mâinile în rezervorul de amestecare și nu introduceți alte obiecte în timpul procesului de amestecare. Funcționarea neașteptată a tijei de amestecare poate cauza vă-tămări corporale grave.
j) Lăsați scula electrică să pornească și să func-
ționeze numai în rezervorul de amestecare.
Tija de amestecare se poate roti sau se poate în-
doi într-un mod necontrolat
Riscuri reziduale
Chiar dacă operați scula electrică conform prescriptiilor, există întotdeauna riscuri neclasificate. Pot apărea următoarele pericole în legătură strân- să cu felul de construcție și execuția acestei scule electrice:
- Leziuni ale plămânilor, în caz că nu este purtată o mască adecvată de protectie împotriva prafului.
- Leziuni ale auzului, în caz că nu sunt purtate căști antifonice adecvate.
- Daune asupra sănătății, care rezultă din vibrațiile mână-braț, în cazul în care aparatul este utilizat un timp mai îndelungat sau dacă nu este întreținut și utilizat conform prescripțiilor.
6. Date tehnice
Tensiune nominală
230 V\~, 50 Hz
| Putere consumată 1800 W | |
| Turație de ralanti 0-450 min | ^-1 / 0-790 min ^-1 |
| Clasa de protectie II | |
| Masă 7,2 kg | |
Ne rezervăm dreptul asupra modificărilor tehnice!
Zgomot și vibrație
Valorile de zgomot și de vibrație au fost determinate corespunzător IEC 62841.
| Nivelul presiunii acustice L_pA | 90 dB |
| Incertitudinea K_pA | 3 dB |
| Nivelul puterii acustice L_WA | 101 dB |
| Incertitudinea K_WA | 3 dB |
Purtați căști antifonice.
Influenta zgomotului poate provoca pierderea auzului.
Valorile totale pentru vibrații (sumă de vectori pe trei direcții) determinate corespunzător IEC 62841.
Valoarea indicată a emisiilor de vibrații a _h=2,90 m/s^2 Incertitudinea K = 1,5 m/s
Informații suplimentare pentru scule electrice Avertizare!
Valoarea indicată a emisiilor de vibrații a fost măsurată conform procedeului de verificare normat și, independent de tipul și modul în care este utilizată scula electrică, se poate modifica și în cazuri exceptionale se poate situa peste valoarea indicată.
Valoarea indicată a emisiilor de vibrații poate fi utilizată pentru compararea unei scule electrice cu o alta.
Valoarea indicată a emisiilor de vibrații poate fi utilizată și pentru estimarea influențelor negative.
Limitați zgomotul produs și vibrațiile la minimum!
- Utilizați numai aparate ireproșabile.
- Întrețineți și curățați regulat aparatul.
- Adaptați modul dumneavoastră de lucru cu aparatul.
- Nu suprasolicitați aparatul.
- Dacă este cazul, permiteți verificarea aparatului.
- Deconectați aparatul când nu este folosit.
- Purtati mănuși.
7. Dezambalarea
- Deschideți ambalajul și scoateți cu precauție produsul.
- Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
- Verificați dacă pachetul de livrare este complet.
- Verificați dacă produsul și accesoriiile prezintă deteriorări de la transport. În caz de reclamații trebuie contactată imediat firma de transport. Reclamațiile ulterioare nu sunt admise.
- Dacă este posibil, păstrați ambalajul până la expira- rea perioadei de garantie.
- Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de utilizare.
- În cazul accesoriiilor, precum și a pieselor de uzură și de schimb, utilizati numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.
- În caz de comenzi, indicați numărul articolului, pre-cum si tipul si anul fabricatiei produsului.
⚠ AVERTIZARE!
Produsul și materialul de ambalare nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!
8. Asamblarea (Fig. 2 - 4)
Atentie!
Este esențial să asamblăți complet produsul înain- te de punerea în funcțiune!
8.1 Strângerea paletelor de amestecat
Pericol de vătămare! Purtați mănuși de protectie.
- Suporturile pentru paletele de amestecat (9/10), precum și paletele de amestecat (2/3), sunt marca-te cu literele R si L.
- Împingeți manșonul (11/12) în jos și introduceți paletele de amestecat (2/3) în suporturile marca-te corespunzător (9/10). Pentru fiecare paletă de amestecat, asigurați-vă că știftul (a) se află în ca- nelura (b).
- Eliberați manșonul. Paleta de amestecat este blo-
cată.
⚠ Verificați dacă paletele de amestecat sunt fixate ferm, trăgând de unealtă.
9. Punerea în funcțiune
Asigurați-vă înainte de conectare că datele înscrise pe plăcuța de fabricație coincid cu datele rețelei.
Scoateți întotdeauna fișa de rețea înainte de a efectua reglajele aparatului.
Conectarea și deconectarea
Nu utilizati aparatul în cazul în care comutatorul nu poate fi pornit și oprit. Comutatoarele deteriorate trebuie reparate sau înlocuite imediat de către Serviciul pentru clienti.
Pornirea (Fig. 5)
- Actionați mai întâi piedica de pornire (5). Apăsați comutatorul de mâner PORNIT-OPRIT (4).
Porniți mașina la cea mai mică treaptă de viteză (nivelul 1)
Oprirea
- Eliberati comutatorul de mâner PORNIT-OPRIT (4).
Functionarea continuă nu este posibilă cu acest aparat.
Reglarea vitezei (Fig. 6)
În această versiune, viteza motorului și, prin urmare, puterea de agitare pot fi reglate (treptele 1 până la 6).
- Puteți regla viteza în mod continuu cu ajutorul reglării de viteză (6).
Transmisie cu 2 trepte (Fig. 7)
Aparatul este echipat cu o transmisie cu 2 trepte. Dacă comutatorul selectorului de viteze nu se blochează, rotiți ușor tija mixerului.
- Pentru a selecta o treaptă de viteză, rotiți comutatorul (7) la 180°.
- Treapta: 0 min ^-1 până la 450 min ^-1
- Treapta: 0 min ^-1 până la 790 min ^-1
Actionați comutatorul numai în starea de repaus.
Lucrul cu amestecătorul de vopsea și mortar
La schimbarea amestecătorului, fișa de rețea trebuie deconectată.
Când introduceți sau scoateți amestecul, lucrați la o viteză redusă. După imersie completă, măriți turația la maximum, asigurând astfel o răcire adecvată a motorului. În timpul procesului de amestecare, alimentați mașina prin vasul de amestecare. Se amestecă până când întregul amestec este complet procesat. Curățați amestecătorul când operația de amestecare este finalizată.
10. Întreținerea curentă și îngrijirea
⚠ Avertizare! Înainte de orice reglare, întreținere generală sau revizie trageți fișa de rețea!
Măsuri generale de întreținere curentă
- Feriți dispozitivele de protecție, fantele pentru aer și carcasa motorului cât mai mult posibil de praf și mur-dărie. Frecați aparatul cu o lavetă curată sau suflați cu aer comprimat la presiune scăzută.
- Vă recomandăm să curățați aparatul imediat după fiecare utilizare.
- Curățați regulat aparatul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere. Nu utilizați detergenți sau solventi, aceștia ar putea ataca pie-sele din material plastic ale aparatului. Aveți grijă să nu poată pătrundă apă în interiorul aparatului.
- Pentru prelungirea duratei de serviciu a sculei, ungeți lunar piesele rotative cu ulei. Nu ungeți motorul cu ulei.
Perii de cărbune
În cazul formării exagerate de scântei solicitați verificarea periilor de cărbune de către un specialist electrician. Atenție! Schimbarea periilor de cărbune este permisă numai unui specialist electrician.
11. Reparație și comandă pentru piese de schimb
După reparație sau întreținere curentă, asigurați-vă că sunt montate toate piesele de siguranță tehnică și că sunt în stare impecabilă. Accesul la piesele cu pericol de vătămare nu este permis altor persoane și copiilor.
Atenție: Conform legislației privind răspunderea pentru produse, nu se acordă garanție pentru daunele care au fost cauzate de reparații necorespunzătoare sau din cauza neutilizării pieselor de schimb originale.
Contactați un punct de serviciu pentru clienti sau un specialist autorizat. Același lucru se aplică și pentru accesorii.
Racorduri și reparații
Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.
11.1 Comandă pentru piese de schimb
La comanda pentru piese de schimb, trebuie furnizate următoarele informații:
- Notatie model
- Număr articol
- Datele de pe plăcuța de fabricație
Piese de schimb / Accesorii Nr. articol:
Perii de cărbune 5907802001
Tijă de amestecare
5907802701
11.2 Informații cu privire la service
Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.
Piese de uzură*: Tijă de amestecare, perii de carbon
* nu este inclus în mod obligatoriu în pachetul de li- vrare!
Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.
12. Branşamentul electric
Motorul electric instalat este racordat pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.
- Produsul îndeplinește cerințele EN 61000-3-11 și este supus unor condiții speciale de conectare. Cu alte cuvinte, nu este permisă o utilizare în puncte de racordare cu selectare liberă.
- Aparatul poate provoca fluctuații temporare de ten- siune în cazul unor conexiuni nepotrivite la rețea.
- Produsul este prevăzut exclusiv pentru utilizarea în punctele de racordare, care a) nu depășește o impedanță maximă admisă a rețelei „Z” (Zmax = 0,355 Ω) sau b) care au o capacitate a curentului continuu a rețelei de minimum 100 A per fază.
- Ca utilizator trebuie să vă asigurați, dacă este necesar după consultarea furnizorului de energie electrică, că punctul de racordare în care doriți să exploatați produsul îndeplinește una din cele două cerințe a) sau b).
Conductori de legătură electrici deteriorați
La conductorii de legătură electrici apar în mod frec-vent deteriorări ale izolației.
Cauzele pentru aceasta pot fi:
- Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
- Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
- Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
- Deteriorări ale izolatiei cauzate de smulgerea din priza de perete.
- Fisuri cauzate de învechirea izolației.
Utilizarea conductorilor de legătură electrici care pre-zintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației.
Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică.
Conductorii de legătură electrici trebuie să corespundă dispozitiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu identificatorul H05VV-F.
Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.
Tipul racordului X
În cazul în care conducta de racord la rețeaua electrică a acestui aparat este deteriorată, aceasta trebuie înlocuit cu un cablu special de racordare, care se poate obține de la producător sau de la serviciul de asistență pentru clienti.
Motorul de curent alternativ
- Tensiunea de rețea trebuie să fie 220 - 240 V\~.
- Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secțiune de 1,5 milimetri pătrați.
Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.
În cazul solicitărilor de informații vă rugăm să indicați următoarele date:
- Tipul de curent al motorului
- Datele de pe plăcuța de fabricație a mașinii
- Datele de pe plăcuța de fabricație a motorului
13. Depozitare
Depozitați aparatul și accesoriiile acestuia într-un loc întunecat, uscat, ferit de îngheț și inaccesibil pentru copii. Temperatura optimă de depozitare este între 5 și 30°C.
Păstrați scula electrică în ambalajul original.
Acoperiți scula electrică pentru a o proteja de praf sau umiditate.
Păstrați manualul de utilizare la scula electrică.
14. Eliminarea ca deșeu și revalorificarea
Indicații referitoare la ambalaj
Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.
Indicații referitoare la Legea privind echipamente- le electrice și electronice (ElektroG)
Echipamentele uzate electrice și electroni- ce nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!
- Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
- Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
- Utilizatorul final este personal responsabil de stergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!
- Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.
- Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:
- Puncte publice de eliminare sau colectare a de- şeurilor (de exemplu, curțile clădirilor municipale).
- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.
- Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.
- Puteti afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clientilor respectiv.
- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.
- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.
15. Posibile defecte
| Problemă Cauza posibilă Eliminare | ||
| Motorul nu pornește | Tensiunea rețelei lipsește (pană de curent) | Verificați protecția |
| Cablu de alimentare defect | Înlocuiti cablurile sau solicitați verificarea cablurilor (specialist electric). Nu mai utilizati cabluri defecte | |
| Motorul sau comutatorul defect | Pentru a rezolva problema, contactați producătorul sau o companie desemnată | |
| Vibrații neobișnuite | Tel de amestecare defect Înlocuiti | telul de amestecare |
| Arbore de amestecare defect | Pentru a rezolva problema, contactați producătorul sau o companie desemnată | |
| Amestec incorrect | Procesare incorectă. Acordați atenție în acest caz indicațiilor referitoare la procesare ale producătorului | |
| Aparatul pornește, dar se blochează la o sarcină mică și, eventual, se oprește automat | Cablul prelungitor prea lung sau cu secțiune prea scurtă | Cablu prelungitor de cel puțin 1,5 mm2 cu o lungime maximă de 25 m |
| Priză prea departe de conexiunea principală și o secțiune transversală prea mică a cablului de conectare | Pentru o secțiune transversală mai lungă a cablului de cel puțin 2,5 mm2 | |
Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.
