NÁVOD K OBSLUZE PM1800D SCHEPPACH

Dvojité míchací zařízení barev a maltyPřeklad originálního návodu k obsluze

Vysvětlení symbolů na výrobku Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů. Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny. Noste ochranné brýle! Noste ochranná sluchátka! Bude-li se při práci prášit, noste ochranu dýchacích cest! Třída ochrany II Výrobek odpovídá platným evropským směrnicím. Výrobek odpovídá platným srbským směrnicím.www.scheppach.com

11. Oprava & objednávka náhradních dílů .............................................................. 88

Kromě bezpečnostních pokynů, které jsou obsaženy v návodu k obsluze, a zvláštních předpisů vaší země, je při provozu strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnost- ních pokynů.

2. Maltová metla - R

3. Maltová metla - L

5. Pojistka spuštění

7. Dvoupolohový spínač

9. Vkládací otvor pro metlu - R

10. Vkládací otvor pro metlu - L

Poz. Počet Označení 2 /3 2 x Maltová metla 1 1 x Míchačka 2 x Náhradní uhlíkové kartáčky 1 x Návod k obsluze

4. Použití v souladu s určením

Stroj je určen pro míchání tekutých a práškových sta- vebních materiálů, jako jsou barvy, malta, lepidla, omítky a podobné látky. V závislosti na konzistenci materiálu a množství směsi musí být použita vhodná míchačka s odpovídajícím míchacím účinkem. Výrobek se smí používat pouze v souladu s určením. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obslu- hující osoba a ne výrobce.

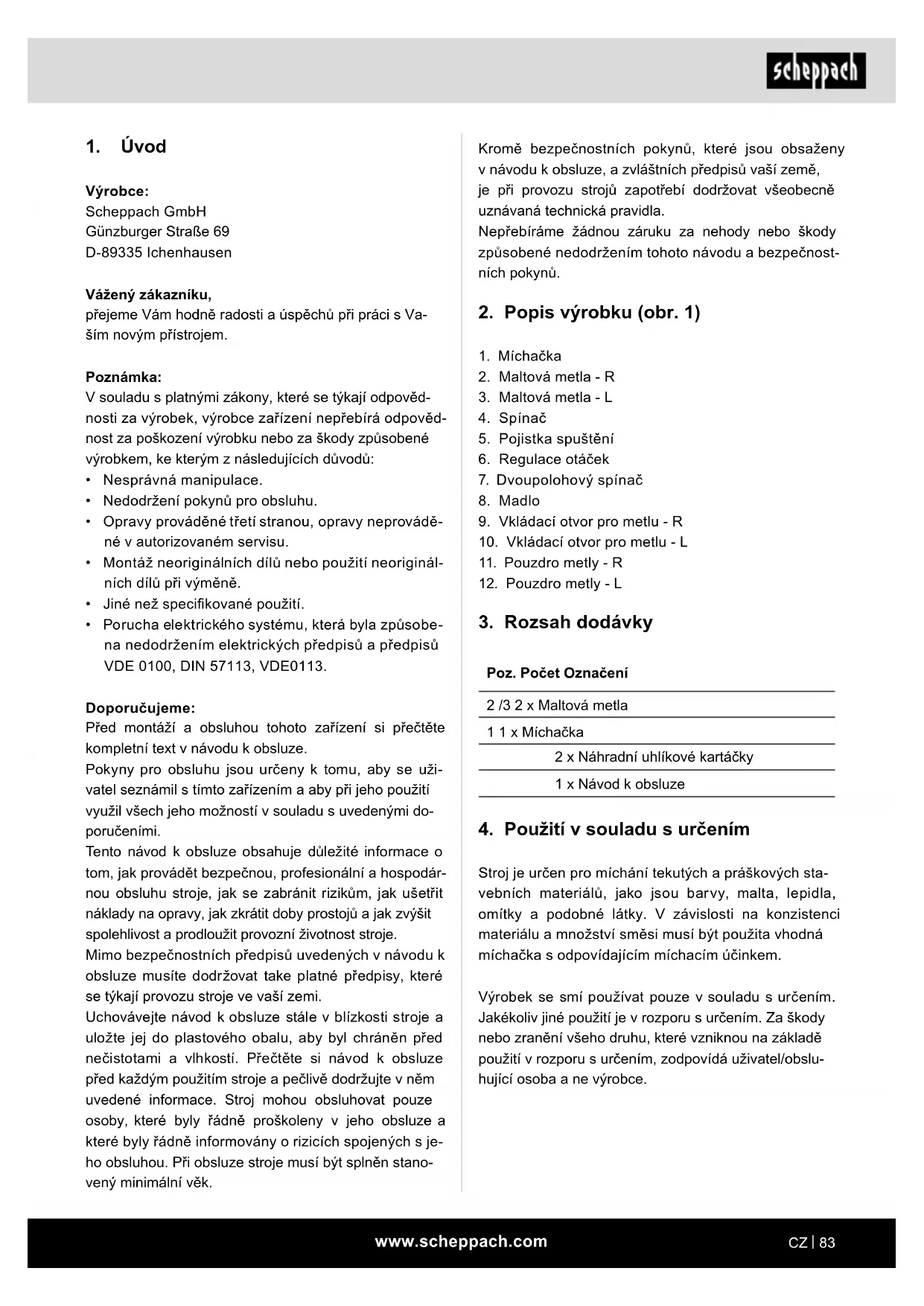

Výrobce: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazníku, přejeme Vám hodně radosti a úspěchů při práci s Va- ším novým přístrojem. Poznámka: V souladu s platnými zákony, které se týkají odpověd- nosti za výrobek, výrobce zařízení nepřebírá odpověd- nost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.

• Nedodržení pokynů pro obsluhu.

• Opravy prováděné třetí stranou, opravy neprovádě- né v autorizovaném servisu.

• Montáž neoriginálních dílů nebo použití neoriginál- ních dílů při výměně.

• Jiné než specikované použití.

• Porucha elektrického systému, která byla způsobe- na nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113. Doporučujeme: Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uži- vatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými do- poručeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodár- nou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi. Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s je- ho obsluhou. Při obsluze stroje musí být splněn stano- vený minimální věk.www.scheppach.com

Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary. c) Udržujte děti nebo jiné osoby během použí- vání elektrického nástroje v patřičné vzdále- nosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepouží- vejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasa- žení elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladnič- kami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem. c) Elektrické nástroje chraňte před deštěm a vlh- kem. Vniknutí vody do elektrického zařízení zvy- šuje riziko úrazu elektrickým proudem. d) Připojovací vedení nepoužívejte k přenášení a zavěšení elektrického nástroje, nebo k vyta- žení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamo- tané přípojné vedení zvyšuje riziko zasažení elek- trickým proudem. e) Používáte-li elektrický nástroj venku, použí- vejte prodlužovací kabely vhodné i pro ven- kovní použití. Používání vhodného prodlužovací- ho vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem. f) Pokud není možno zabránit provozu elektric- kého nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým prou- dem.

a) Při práci s elektrickým nástrojem buďte po- zorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozvahou. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vli- vem drog, alkoholu nebo léků. Okamžik nepo- zornosti při používání elektrického nástroje může vést k vážným zraněním. Součástí použití k určenému účelu je dodržování bez- pečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze. Osoby provádějící obsluhu a údržbu výrobku s ním musí být seznámeny a informovány o potenciálních nebezpečích. Změny na výrobku zcela vylučují ručení výrobce za škody, které takto vzniknou. Výrobek se smí provozovat jen s originálními díly a ori- ginálním příslušenstvím výrobce. Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech. Mějte na paměti, že naše výrobky nebyly v souladu s určením konstruovány pro komerční, řemeslné a prů- myslové použití. Nepřebíráme odpovědnost v případě, kdy se výrobek použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnos- tech.

5. Všeobecné bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické ná- stroje m VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny, instruk- ce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Pokud opomenete dodržovat následující instrukce, může to způsobit zásah elektrickým proudem, požár a/ nebo těžká zranění. Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce. Pojem „elektrický nástroj“, který je uveden v bezpeč- nostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě a na elektrický nástroj poháněný akumulátorem (bez síťové- ho kabelu).

1. Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dob- ře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám. b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach.www.scheppach.com

d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznáme- ny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami. e) O elektrické nástroje a příslušenství pečlivě pečujte. Kontrolujte, zda pohyblivé díly fun- gují bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického ná- stroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj. f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést. g) Používejte elektrický nástroj, příslušenství a nástavec atd. v souladu s instrukcemi. Zohled- něte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím. h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchop- né plochy neumožňují bezpečnou obsluhu a kon- trolu elektrického nástroje v nepředvídatelných situacích.

a) Nechte svůj elektrický nástroj opravovat pou- ze kvalikovaný odborný personál a pouze za použití originálních náhradních dílů. To zajistí, aby zůstala zachována bezpečnost elektrického nástroje. m POZOR! Tento elektrický nástroj vytváří během provozu elektro- magnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů do- poručujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto stroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu. Bezpečnostní pokyny pro míchadlo a) Elektrický nástroj držte oběma rukama za k tomu určené rukojeti. Ztráta kontroly může vést ke zraněním. b) Používejte osobní ochranné pracovní pro- středky a vždy ochranné brýle. Použití osob- ních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu pod- le druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění. c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zá- suvky zapnutý, může to vést nehodám. d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním. e) Vyhněte se nestabilnímu držení těla. Zajistěte bezpečný postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situ- acích lépe udržet pod kontrolou. f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdá- lenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly. g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem. h) Nenechte se ukolébat falešným pocitem bez- pečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používá- ní elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

4. Používání elektrického nástroje a zacházení s

ním a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhod- ným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu. b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven. c) Než budete provádět nastavení nástroje, mě- nit díly vložného nástroje nebo elektrický ná- stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Tato preventivní bezpečnostní opatření brání neúmysl- nému spuštění elektrického nástroje.www.scheppach.com

Síťové napětí 230 V~, 50 Hz Příkon 1800 W Volnoběžné otáčky 0-450 min

Třída ochrany II Hmotnost 7,2 kg Technické změny vyhrazeny! Hluk a vibrace Hluk a vibrace změřeny podle normy IEC 62841. Hladina akustického tlaku L

3 dB Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Hodnoty celkových vibrací (vektorový součet tří smě- rů) změřeny podle normy IEC 62841. Emisní hodnota vibrací a

Dodatečné informace pro elektrické přístroje Varování! Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závis- losti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou. Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými pří- stroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů. Omezte tvorbu hluku a vibrace na minimum!

• Používejte pouze přístroje v bezvadném stavu.

• Pravidelně provádějte údržbu a čištění přístroje.

• Přizpůsobte Váš způsob práce přístroji.

• Nepřetěžujte přístroj.

• V případě potřeby nechte přístroj zkontrolovat. b) Pro zabránění tvorbě nebezpečné atmosféry zajistěte dostatečné větrání při míchání hořla- vých látek. Tvořící se výpary mohou být vdech- nuty nebo vznítit jiskry produkované elektrickým nástrojem. c) Nepoužívejte k míchání potravin. Elektrické nástroje a jejich nástavce nejsou konstruovány ke zpracovávání potravin. d) Vedení pro připojení na síť udržujte dále od pracovního prostoru. Napájecí kabel by mohl být zachycen míchací metlou. e) Zajistěte bezpečnost a stabilitu míchací nádo- by. Nesprávně zajištěná nádoba se může neoče- kávaně pohnout. f) Dbejte na to, aby na opláštění elektrického nástroje nestříkala žádná tekutina. Tekutina proniklá do elektrického nástroje může vést k po- škození a zasažení elektrickým proudem. g) Dodržujte instrukce a bezpečnostní pokyny pro zpracovávaný materiál. Zpracovávaný ma- teriál může být zdraví škodlivý. h) Pokud elektrický nástroj spadne do zpraco- vávaného materiálu, vytáhněte ho ihned ze síťové zástrčky a nechejte elektrický nástroj zkontrolovat kvalikovaným odborným perso- nálem. Sahání do nádoby, pokud je do ní ponořen elektrický nástroj zapojený v zásuvce, může vést k zasažení elektrickým proudem.

i) Během míchání nesahejte rukama do míchací

nádoby a nevkládejte do ní ani jiné předměty. Kontakt s míchací metlou může mít za následek vážná zranění. j) Elektrický nástroj nechejte naběhnout a do- běhnout pouze v míchací nádobě. Míchací met- la může nekontrolovaným způsobem odlétnout nebo se ohnout Zbytková rizika I přesto, že obsluhujete elektrický přístroj pod- le předpisů, existují vždy zbývající rizika. V sou- vislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebez- pečí:

• Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.

• Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.

• Poškození zdraví, které je následkem vibrací na ru- ce a paže, pokud se přístroj používá delší dobu ne- bo není řádně veden a udržován.www.scheppach.com

9. Uvedení do provozu

Před připojením se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě. Předtím, než začnete provádět nastavování na přístro- ji, vždy vytáhněte síťovou zástrčku ze zásuvky.. Zapínač/vypínač Nikdy nepoužívejte přístroj s nefunkčním vypína- čem. Takový vypínač (spínač) musí být neprodleně vyměněn v odborném servisu.. Zapnutí (Fig.5)

• Stiskněte a pevně držte pojistku zapnutí (5). Stlač- te spínač (4). Stroj startujte vždy při nastavení nejnižších otá- ček (Stupeň 1) Vypnutí

• Uvolněte tlak na spínač (4). Nepřetržitý provoz není u tohoto stroje možný. Regulace otáček (Fig.6) V tomto provedení jsou otáčky míchačky regulovatelné a tím je regulovatelný i výkon míchačky (Stupně 1-6).

• Otáčky lze stupňovitě regulovat regulátorem otá- ček (6). Dvouchodový pohon (Fig.7) Míchačka je vybavena dvěma rychlostmi otáček (cho- dy). Pokud by nebylo možné přepínač rychlostního stupně zaretovat, pootočte trochu sklíčidlem.

• Pro volbu chodu otočte spínač (7) o 180 stupňů.

Spínač otáčejte výhradně v klidovém stavu. Práce s míchadlem na barvu a maltu Při výměně míchací metly musí být vytažena síťová zástrčka.

• Přístroj vypněte, pokud ho nepoužíváte.

• Otevřete obal a výrobek opatrně vyjměte.

• Odstraňte balicí materiál a obalové a přepravní po- jistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je rozsah dodávky úplný.

• Zkontrolujte výrobek a díly příslušenství, zda ne- vykazují škody způsobené přepravou. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklamace nebudou uznány.

• Uchovejte obal dle možností až do uplynutí záruční doby.

• Před použitím se s výrobkem seznamte podle návo- du k obsluze.

• Používejte u příslušenství a opotřebitelných a ná- hradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.

• Uveďte při objednávání naše čísla výrobku a rovněž typ a rok výroby. m VAROVÁNÍ! Výrobek a balicí materiál nejsou dětská hračka! S plas- tovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

8. Sestavení přístroje (Fig. 2-4)

m Pozor! Před uvedením do provozu výrobek bezpodmíneč- ně kompletně smontujte!

8.1 Upnutí míchací metly

Nebezpečí poranění! Při práci s vodící lištou noste ochranné rukavice.

• Vkládací otvory pro metly (9/10) stejně jako samot- né metly (2/3) jsou označeny písmeny R a L

• Stlačte nyní zespoda pouzdro (11/12) a vstrčte mí- chací metly (2/3) do odpovídajícně označených vkládacích otvorů (9/10). Dbejte na to,aby u každé metly nálitek (a) seděl ve vybrání (b).

• Uvolněte pouzdro.Míchací metkla je upevněna. m Metlu zkontrolujte na pevné usazení tak,že za ni zatáhnete.www.scheppach.com

11.1 Objednávání náhradních dílů

Při objednávání náhradních dílů je třeba vyplnit tyto údaje:

• Údaje na typovém štítku Náhradní díly/příslušenství uhlíkové kartáčky - č. výrobku: 5907802001 míchací tyč - č. výrobku: 5907802701

11.2 Servisní informace

Je nutno dávat pozor na to, že v případě tohoto vý- robku podléhají následující díly opotřebení přirozeně nebo použitím, resp. jsou potřeba následující díly jako spotřební materiály. Namáhané díly*: míchací tyč, uhlíkové kartáčky

• není nutně zahrnuto v rozsahu dodávky! Náhradní díly a příslušenství obdržíte v našem servis- ním středisku. Naskenujte k tomu QR kód na titulní straně.

12. Elektrická přípojka

Instalovaný elektromotor je zabudován v provo- zuschopném stavu. Přípojka musí odpovídat pří- slušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

• Výrobek splňuje požadavky normy EN 61000-3-11 a podléhá speciálním podmínkám připojení. To zna- mená, že použití na libovolně volitelných přípojných bodech není přípustné.

• Přístroj může při nepříznivých podmínkách v síti způsobit dočasné kolísání napětí.

• Výrobek je konstruován výhradně pro použití na pří- pojných bodech, které a) nepřekračují maximální přípustnou impedanci sí- tě „Z“ (Zmax. = 0,355 Ω) nebo b) disponují dlouhodobým proudovým zatížením sítě minimálně 100 A/fáze.

• Coby uživatel musíte zabezpečit, pokud nutno za konzultace se svým energetickým podnikem, aby Váš přípojný bod, na kterém chcete přístroj provo- zovat, splňoval jeden z obou jmenovaných poža- davků a) nebo b). Při ponořování do směsi resp. vyjmutí ze směsi pra- covat s redukovaným počtem otáček. Po úplném po- noření míchací metly zvýšit počet otáček až na ma- ximum, tím je zaručeno dostatečné chlazení motoru. Během míchání vést přístroj celou nádobou se směsí. Tak dlouho míchat, až je celá směs úplně promíchána. Po ukončení míchání vyčistit míchací metlu.

10. Údržba a ošetřování

m Varování! Před každým nastavením, technickou údržbou nebo opravou vytáhněte síťovou zástrčku! Všeobecná opatření údržby

• Udržujte ochranná zařízení, větrací štěrbiny a plášť motoru pokud možno bez prachu a nečistot. Otřete přístroj čistým hadrem nebo jej ofoukněte stlačeným vzduchem s nízkým tlakem.

• Doporučujeme přístroj vyčistit ihned po každém po- užití.

• Čistěte přístroj pravidelně vlhkým hadrem a tro- chou tekutého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; mohly by poškodit plastové díly přístroje. Dbejte na to, aby se dovnitř přístroje nemohla dostat žádná voda.

• Jednou za měsíc naolejujte otočné díly, abyste pro- dloužili životnost nástroje. Motor však neolejujte. Uhlíkový kartáč Při nadměrné tvorbě jisker nechte zkontrolovat uhlíkové kartáče odborným elektrikářem. Pozor! Výměnu uhlíko- vých kartáčů smí provádět pouze kvalikovaný elektrikář.

11. Oprava & objednávka

náhradních dílů Po opravě nebo údržbě se přesvědčte, zda byly na- montovány všechny bezpečnostní prvky a zda jsou v bezvadném stavu. Nebezpečné součásti skladujte mimo dosah jiných osob včetně dětí. Pozor: Podle zákona o záruce na výrobky neručíme za škody způsobené neodbornými opravami nebo nevyu- žitím originálních náhradních dílů. Obraťte se na oddělení služeb zákazníkům nebo au- torizovaného odborníka. Totéž platí i pro součásti pří- slušenství. Přípojky a opravy Připojení a opravy elektrické výbavy mohou provádět pouze odborní elektrikáři.www.scheppach.com

Vadný elektrický přívodní kabel U elektrických přívodních kabelů často dochází k po- škození izolace. Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.

• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.

• Zlomení kvůli přejíždění přes přívodní kabel.

• Poškození izolace kvůli vytrhnutí z elektrické zá- suvky ve stěně.

• Protržení v důsledku stárnutí izolace. Tyto vadné elektrické přívodní kabely nesmí být po- užívány a kvůli poškození izolace jsou životu nebez- pečné. Pravidelně kontrolujte poškození elektrických přívod- ních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě. Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní ka- bely s označením H 07 RN. Uvedení typového označení na přívodním kabelu je povinné. Typ připojení X Pokud je vedení pro připojení na síť tohoto přístroje poškozeno, musí být vyměněno za zvláštní přípojné vedení, které lze obdržet u výrobce nebo jeho zákaz- nického servisu. Motor na střídavý proud

• Napětí v síti musí činit 220 - 240 V~

• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního. Připojení a opravy elektrického vybavení mohou pro- vádět pouze odborní elektrikáři. Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor

• Údaje z typového štítku stroje

• Údaje z typového štítku motoru

Uložte přístroj a jeho příslušenství na tmavém, su- chém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje me- zi 5 a 30°C. Elektrický přístroj uchovávejte v originálním obalu. Elektrický přístroj zakryjte, aby byl chráněný před pra- chem nebo vlhkem. Návod k obsluze uložte u přístroje.

14. Likvidace a recyklace

Upozornění k obalu Balicí materiály jsou recyklovatel- né. Obaly prosím likvidujte způso- bem šetrným k životnímu prostře- dí. Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG) Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.

• Majitelé nebo uživatelé elektrických a elektronic- kých zařízení jsou ze zákona povinni je po použití vrátit.

• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k li- kvidaci!

• Symbol přeškrtnuté popelnice znamená, že se od- padní elektrická a elektronická zařízení nesmí likvi- dovat společně s domovním odpadem.

• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech: - Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory) - Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně. - Až tři kusy elektroodpadu od jednoho typu spotře- biče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na ji- ném autorizovaném sběrném místě ve vašem okolí.www.scheppach.com

15. Odstraňování závad

Problém Možná příčina Odstranění Neběží motor Výpadek proudu Kontrola jištění Přívodní kabel jepoškozen Výměna kabelu resp. jeho kontrola (servis) Poškozený kabel vyřaďte z provozu Motor nebo spínač jsou poškozené Tento problém může řešit pouze výrobce nebo servisní středisko. Neobvyklé vibrace Poškození metly Výměna metly Poškození upínací lavy Obraťte se na odborný servis. Mísení špatného materiálu Použili jste materiál, ketrý není určen pro míchačku. Dbejte pokynů výrobce. Motor běží, ale blokuje se při sebemenším zatížení nebo automaticky se vypíná. Příliš dlouhý a tenký prodlužovací kabel. Prodlužovací kabel nejméně 1,5 qmm příčný průřez drátů při max. délce 25 m. Spojovací zásuvka je příliš daleko od hlavního přípoje a malý průřez kabelu Při delším prodloužení je příčný průřez nejméně 2,5 qmm. - Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obraťte na příslušný zá- kaznický servis.

• V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost konco- vého uživatele zajistit bezplatný sběr elektroodpa- du. Za tímto účelem kontaktujte zákaznický servis výrobce.

• Tato prohlášení se vztahují pouze na přístroje insta- lované a prodávané v zemích Evropské unie a pod- léhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektrood- padu platit jiné předpisy.www.scheppach.com

2. Maltová metla - R

3. Maltová metla - L

7. Dvojpolohový spínač

9. Vkladací otvor pre metlu - R

10. Vkladací otvor pre metlu - L

Pol. Počet Označenie 2 /3 2x Maltová metla 1 1x Miešadlo 2x Náhradné uhlíkové kefy 1x Návod na obsluhu

5. Všeobecné bezpečnostné

• Používajte rukavice.

• Skontrolujte, či je rozsah dodávky kompletný.

• Pred použitím sa oboznámte s výrobkom na základe návodu na obsluhu.

10. Údržba a ošetrovanie

m Varovanie! Pred každým nastavením, údržbou ale- bo opravou vytiahnite sieťovú zástrčku! Všeobecné údržbové opatrenia

• Raz za mesiac naolejujte otočné diely na predĺženie životnosti nástroja. Motor neolejujte. Uhlíkové kefy Pri nadmernom iskrení zabezpečte, aby elektrikár skontroloval uhlíkové kefy. Pozor! Uhlíkové kefy smie vymieňať len elektrikár.

16. Prohlášení o shodě
