| Produkttyp | Elblandare |
| Märke | Scheppach |
| Modell | PM1800D |
| Effekt | 1800 W |
| Nätspänning | 230 V~, 50 Hz |
| Tomgångsvarvtal | 0-450 varv/min / 0-790 varv/min (2 hastigheter) |
| Varvtalsreglering | Kontinuerlig varvtalsreglering 1 till 6 |
| Skyddsklass | II (dubbelisolerad) |
| Vikt | 7,2 kg |
| Ljudtrycksnivå (LpA) | 90 dB (K=3 dB) |
| Ljudeffektnivå (LWA) | 101 dB (K=3 dB) |
| Vibrationsemissionsvärde (ah) | 2,90 m/s² (K=1,5 m/s²) |
| Medföljande tillbehör | 2 vispar (H/V), 1 omrörare, 2 reservkolborstar, bruksanvisning |
| Säkerhet | Startspärr, på/av-brytare, dubbelisolerad |
| Avsedd användning | Blandning av flytande och pulverformiga byggmaterial (färg, murbruk, lim, etc.) |
| Underhåll | Rengör regelbundet, olja roterande delar en gång i månaden, låt en fackman byta kolborstar |
| Slitdelar | Omrörare, kolborstar |
Vanliga frågor - PM1800D SCHEPPACH
Användarfrågor om PM1800D SCHEPPACH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Elektrisk mixer i PDF-format gratis! Hitta din manual PM1800D - SCHEPPACH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. PM1800D av märket SCHEPPACH.
BRUKSANVISNING PM1800D SCHEPPACH
Förklaring av symbolerna på produkten
Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.
 | Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen! |
 | Använd skyddsglasögon. |
 | Använd ett hörselskydd. |
 | Bär en dammskyddsmask vid dammbildning. |
 | Skyddsklass II |
 | Produkten uppfyller kraven i gällande europeiska direktiv. |
 | Produkten uppfyller kraven i gällande serbiska direktiv. |
Innehållsförteckning: Sida:
- Inledning 174
- Produktbeskrivning (bild 1).... 174
- Leveransomfång 174
- Avsedd användning 174
- Allmänna säkerhetsanvisningar 175
- Tekniska specifikationer 177
- Uppackning....177
- Hopsättning (bild 2-4)....178
- Idrifttagning....178
- Underhåll och skötsel 178
- Reparation och reservdelsbeställning 179
- Elektrisk anslutning.... 179
- Lagring.... 180
- Kassering och återvinning.... 180
- Möjliga störningar 181
- Försäkran om överensstämmelse 267

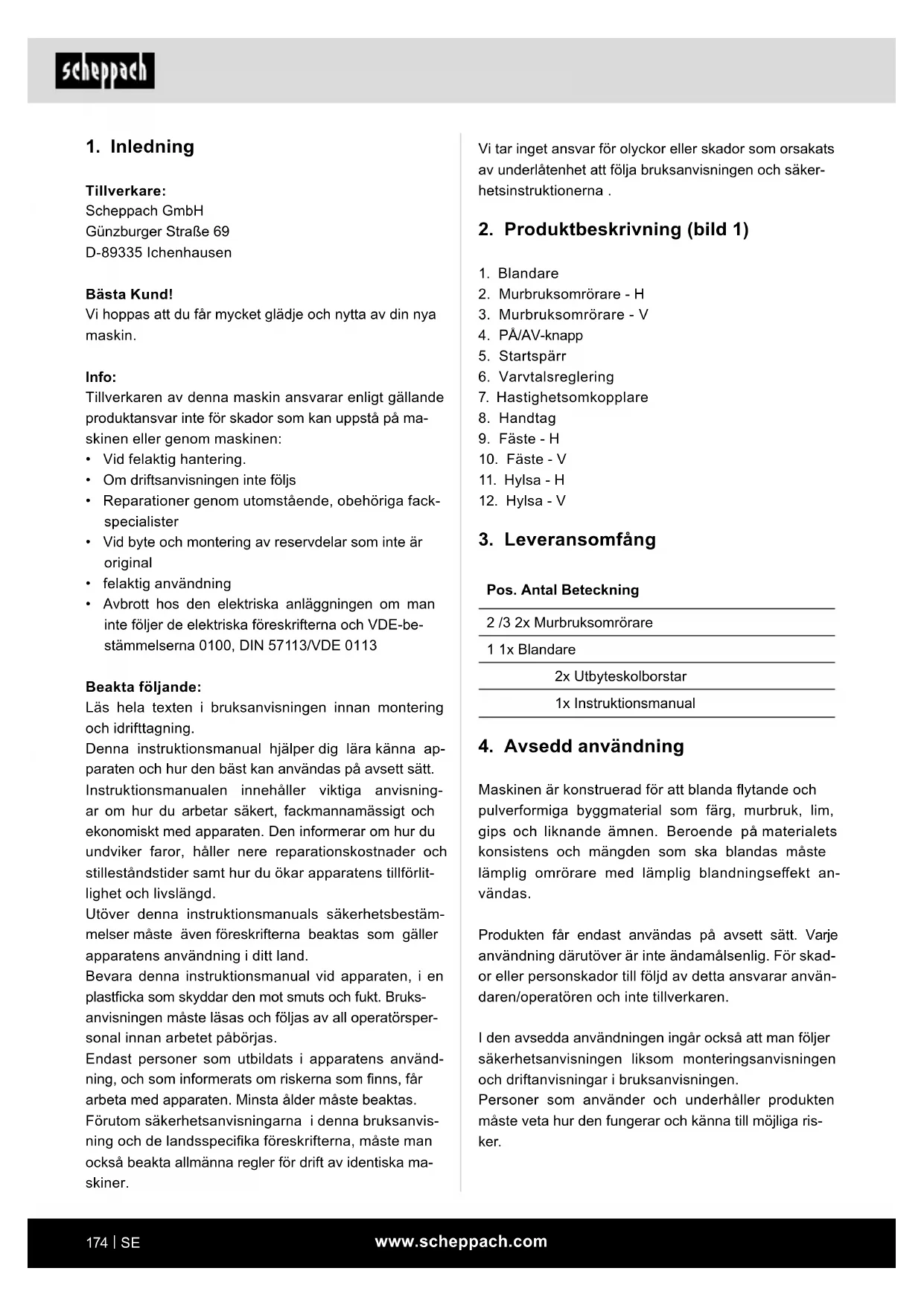

1. Inledning
Tillverkare:
Scheppach GmbH
Vi hoppas att du får mycket glädje och nytta av din nya maskin.
Info:
Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:
• Vid felaktig hantering.
- Om driftsanvisningen inte följs
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
- felaktig användning
- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113
Beakta följande:
Läs hela texten i bruksanvisningen innan montering och idrifttagning.
Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleständstider samt hur du ökar apparatens tillförlitlighet och livslängd.
Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.
Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.
Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Minsta ålder måste beaktas.
Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.
Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.
2. Produktbeskrivning (bild 1)
- Blandare
- Murbruksomrörare - H
- Murbruksomrörare - V
- PÅ/AV-knapp
- Startspärr
- Varvtalsreglering
- Hastighetsomkopplare
- Handtag
- Fäste - H
- Fäste - V
- Hylsa - H
- Hylsa - V
3. Leveransomfång
Pos. Antal Beteckning
| 2 /3 2x Murbruksomrörare |
| 1 1x Blandare |
| 2x Utbyteskolborstar |
| 1x Instruktionsmanual |
4. Avsedd användning
Maskinen är konstruerad för att blanda flytande och pulverformiga byggmaterial som färg, murbruk, lim, gips och liknande ämnen. Beroende på materialets konsistens och mängden som ska blandas måste lämplig omrörare med lämplig blandningseffekt användas.
Produkten får endast användas på avsett sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.
I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen.
Personer som använder och underhåller produkten måste veta hur den fungerar och känna till möjliga risker.
Vid förändringar på produkten undantas tillverkaren helt från ansvar och skador som beror på detta.
Produkten får bara användas med originaldelar och originaltillbehör från tillverkaren.
Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.
Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när produkten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.
5. Allmänna säkerhetsanvisningar
Allmänna säkerhetsanvisningar för elverktyg
⚠ WARNING!
Läs alla säkerhetsanvisningar, instruktioner, il- lustrationer och tekniska specifikationer som medföljer detta elverktyg.
Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.
Bevara alla säkerhetsanvisningar och instruktio- ner för framtida bruk.
Begreppet "elverktyg" som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elkabel) som batteridrivna elverktyg (utan elkabel).
1. Arbetsplatssäkerhet
a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir distraherad.
2. Elsäkerhet
a) Elverktygets stickkontakt måste passa i eluttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med jordade elredskap. Intakta stickkontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Låt inte ditt elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar.
d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.
f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.
3. Personsäkerhet
a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträffa.
b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för person-skador.
c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.
d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka person-skador.
e) Undvik en onormal kroppsställning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.
f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder på avständ från rörliga delar. Löst sittande kläder, smycken och längt hår kan fastna i rörliga delar.
g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt. Användning av en dammutsugning kan minska risker orsakade av damm.
h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.
- Använda och hantera elverktyget
a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.
b) Använd inte ett elverktyg med defekt brytare.
Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.
c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin-inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgärd förhindrar att du startar elverktyget oavsiktligt.
d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.
e) Ta väl hand om elverktyg och tillbehör. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.
f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.
g) Använd elverktyget, tillbehören och insättningsverktyg enligt anvisningarna i denna anvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.
h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.
- Service
a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.
⚠️ SE UPP!
Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan maskinen används.
Säkerhetsanvisningar för blandare
a) Håll elverktyget med båda händerna i de avsedda handtagen. Förlorad kontroll medför risk för personskada.
b) Undvik en farlig atmosfär genom att sörja för fullgod ventilation vid blandning av brännbara ämnen. Ångor som bildas kan andas in eller an- tändas från de gnistor som elverktyget orsakar.
c) Blanda inga livsmedel. Elverktyg och insättningsverktyg är inte konstruerade för bearbetning av livsmedel.
d) Håll avständ mellan nätanslutningskabel och arbetsområde. Nätkabeln kan fastna på blandarstaven.
e) Se till att omrörningsbehållaren står stadigt och säkert. En behållare som inte är korrekt säkrad kan oväntat komma i rörelse.
f) Se till att ingen vätska sprutar mot elverktygets hus. Vätska som tränger in i elverktyget kan förorsaka skada och ge en elektrisk stöt.
g) Följ anvisningarna och säkerhetsanvisningarna för materialet som ska blandas. Materialet som ska blandas kan vara hälsovådligt.
h) Om elverktyget faller ner i materialet som ska blandas, dra ut nätstickkontakten så fort som möjligt och låt kvalificerad fackpersonal kontrollera elverktyget. Om man för in handen i behållaren med elverktyg som fortfarande sitter eluttaget kan det orsaka en elektrisk stöt.
i) Greppa inte med händerna i omrörningsbehållaren under blandningsförloppet och för inte in andra föremål. Kontakt med blandarstången kan leda till allvarliga personskador.
j) Manövrera elverktyget endast i omrörnings-
behållaren. Blandarstaven kan kastas runt på ett
okontrollerat sätt eller bockas
Restrisker
Även om du använder detta elverktyg på rätt sätt, finns det alltid kvarstående risker. Följande risker kan uppstå på grund av elverktygets konstruktion och formgivning:
- Lungskador, om lämplig andningsmask inte används.
- Hörselskador, om inte lämpligt hörselskydd används.
- Hälsoskador som uppstår genom hand-arm-vibrationer när apparaten används under en längre tid eller inte har skötts och underhållits på korrekt sätt.
6. Tekniska specifikationer
Märkspänning 230 V\~, 50 Hz
| Effektförbrukning 1800 W | |
| Tomgångsvarvtal | 0-450 min ^-1 / 0-790 min ^-1 |
| Skyddsklass | II |
| Vikt | 7,2 kg |
Med förbehåll för tekniska ändringar!
Buller och vibration
Buller- och vibrationsvärdena fastställdes enligt IEC 62841.
| Ljudtrycksnivå L_pA | 90 dB |
| Osäkerhet K_pA | 3 dB |
| Ljudeffektnivå L_WA | 101 dB |
| Osäkerhet K_WA | 3 dB |
Använd ett hörselskydd.
Buller kan orsaka hörselskador.
Totalvärden vibrationer (vektorsumma i tre riktningar) har fastställts i enlighet med IEC 62841.
$$ \text { Vibrationsemissionsvärde } a _ {\mathrm{h}} = 2, 9 0 \mathrm{m/s} ^ {2} $$
$$ \text { Osäkerhet K } = 1, 5 \mathrm{m} / \mathrm{s} $$
Ytterligare information om elverktyg Varning!
Det angivna vibrationsemissionsvärdet har uppmätts med en standardiserad testmetod och det kan ändras och i undantagsfall överstiga det angivna värdet beroende på det sätt på vilket elverktyget används.
Det angivna vibrationsemissionsvärdet kan användas för jämförelse med andra elverktyg.
Det angivna vibrationsemissionsvärdet kan också användas för en preliminär bedömning av maskinens negativa inverkan.
Begränsa buller och vibrationer till ett minimum!
- Använd enbart maskiner som inte är skadade.
- Underhåll och rengör maskinen regelbundet.
- Anpassa ditt sätt att arbeta till hur maskinen fung- erar.
- Överbelasta inte maskinen.
- Låt undersöka maskinen om så behövs.
- Stäng av maskinen när den inte används.
- Använd handskar.
7. Uppackning
- Öppna förpackningen och ta ut produkten försiktigt.
- Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
- Kontrollera att leveransomfånget är fullständigt.
- Kontrollera produkten och tillbehör för transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
- Om möjligt, förvara förpackningen fram till utgången av garantiperioden.
- Bekanta dig med produkten innan bruk med hjälp av instruktionsmanualen.
- Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
- Ange våra artikelnummer och produkttyp samt tillverkningsår vid beställningar.
⚠️ WARNING!
Produkt och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!
8. Hopsättning (bild 2-4)
⚠️ Observera!
Montera klart hela maskinen innan idrifttagning!
8.1 Kläm fast omrörningsstavarna
Skaderisk! Använd skyddshandskar.
- Fästen för omrörningsstavar (9/10) och omrörningsstavar (2/3) identifieras med bokstäver R och L
- Skjut respektive hylsa (11/12) nedåt och sätt omrörningsstavarna (2/3) i motsvarande märkta fästen (9/10).
Se till att stiftet (a) ligger i urtagningen (b) vid varje omrörningsstav.
- Lossa hylsan. Omrörningsstaven är låst.
⚠ Kontrollera att omrörningsstavarna sitter säkert genom att dra i verktyget.
9. Idrifttagning
Innan maskinen ansluts måste du kontrollera att upp-gifterna på typskylten överensstämmer med dem som gäller för elnätet.
Dra alltid ut stickkontakten innan du ställer in maskinen.
På- och avslagning
Använd inte verktyg på vilka omkopplaren inte kan slås på och av. Skadade strömbrytare måste bytas av en auktoriserad serviceverkstad.
Påslagning (bild 5)
- Lossa först lässpärren (5). Tryck på PÅ/AV-brytaren (4).
Starta maskinen i lägsta hastighetssteg (steg 1)
Avstängning
- Släpp på PÅ/AV-brytaren (4).
Kontinuerlig drift är inte möjlig med det här verktyget.
Hastighetsreglering (bild 6)
I denna utföringsform är motorvarvtalet och därmed omröringseffekten reglerbar (1 till 6).
- Du kan justera hastigheten steglöst med varvtalsregleringen (6).
Hastighetsomkoppling (bild 7)
Enheten är utrustad med en hastighetsomkopplare. Om växelväljaren inte går i ingrepp så vrid lite på rörstaven.
- För hastighetsändring vrider du brytaren (7) till 180°.
-
Nivå: 0 min till 450 min ^-1
-
Nivå: 0 min till 790 min ^-1
Använd endast omkopplaren när verktyget är avstängt.
Arbeta med färg- och murbruksröraren
Vid omrörarbyte måste kontakten alltid vara urkopplad.
Arbeta med reducerad hastighet vid påfyllning eller uthällning av material som ska blandas. Efter full ned- sänkning ökar du hastigheten till den maximala, så att en tillräcklig motorkylning garanteras. För maskinen runt i blandningskärlet under blandningsprocessen. Fortsätt att blanda tills materialet är helt genomar- betat. Rengör omröraren efter slutförandet av bland- ningsarbetet.
10. Underhåll och skötsel
⚠ Varning! Dra ut nätstickkontakten innan inställning, service eller reparation utförs!
Allmänna underhållsåtgärder
- Se till att skyddsutrustningar, ventilationsöppningar och motorhus är så fria från damm och smuts som möjligt. Torka av maskinen med en ren trasa, eller blås ren den med tryckluft med lägt tryck.
- Vi rekommenderar att apparaten rengörs direkt efter varje användning.
- Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i maskinen.
- Olja in roterande delar en gång i månaden för att förlänga redskapens livslängd. Olja inte in motorn.
Kolborstar
Vid överdriven gnistbildning ska du se till att en elinstallatör kontrollerar kolborstarna. Observera! Kolborstarna får bara bytas av en elinstallatör.
11. Reparation och reservdelsbeställning
Efter reparation eller underhåll, övertyga dig om att alla säkerhetsrelaterade delar är fästa och i perfekt skick. Förvara delar med risk för skador utom räckhåll för andra människor och barn.
Observera: Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller om originaldelar inte används.. Kontakta kundtjänst eller en auktoriserad fackman. Detsamma gäller tillbehör.
Anslutningar och reparationer
Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.
11.1 Reservdelsbeställning
Vid beställning av reservdelar ska följande uppgifter anges:
• Modellbeteckning
- Artikelnummer
- Uppgifter på typskylten
Reservdelar/tillbehör
kolborstar - artikelnr: 5907802001
Omrörarstav - artikelnr: 5907802701
11.2 Serviceinformation
Tänk på att följande delar hos den här produkten utsätts för ett bruksmässigt eller naturligt slitage samt att följande delar behövs som förbrukningsmaterial.
Slitdelar*: Omrörarstav, kolborstar
* Ingår inte obligatoriskt i leveransomfånget!
Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.
Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätan-slutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.
- Produkten uppfyller kraven i EN 61000-3-11 och omfattas av specialvillkor för anslutningen. Det betyder att man inte får använda vilka anslutningsställen som helst.
- Apparaten kan vid olämpliga nätförhålanden leda till övergående spänningsvariationer.
- Produkten är enbart avsedd att användas på anslutningspunkter som
a) inte överskrider den maximalt tillåtna nätimpedansen "Z" (Zmax = 0,355 Ω) eller
b) har en konstant strömbelastningsförmåga på minst 100 A för varje fas. - Ni måste som användare se till att en av de beskrivna kraven a) eller b) uppfylls för anslutningsstället. Ni bör kontakta energileverantören
Skadad elanslutningsledning
På elektriska anslutningsledningar uppstår ofta isolationsskador.
Orsaker till detta kan vara:
- tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
- Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
- Snittställen genom att anslutningsledningen körts över.
- Isolationsskador genom ryck ur vägguttaget.
- Sprickor genom isolationens äldring.
Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara tilllämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med märkningen H05VV-F.
Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.
Anslutningstyp X
Om nätanslutningskabeln till den här apparaten skadas måste den bytas ut mot en särskild anslutningssladd som finns hos tillverkaren eller dennes kundservice.
Växelströmsmotor
- Nätspänningen måste vara 220–240 V\~.
- Förlängningskablar upp till 25 m längd måste ha ett tvärsnitt på 1,5 kvadratmillimeter.
Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.
Uppge följande information om du har frågor:
- Motorns strömtyp
- Märkskyltens uppgifter
- Uppgifter på motorns märkskylt
13. Lagring
Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C.
Förvara elverktyget i originalförpackningen.
Täck över elverktyget för att skydda det mot damm eller fukt.
Förvara bruksanvisningen vid elverktyget.
14. Kassering och återvinning
Anvisningar beträffande förpackningen
Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.
Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)
Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!
- Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
- Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
- Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
- Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
- Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:
- Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)
- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.
- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.
- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.
15. Möjliga störningar
| Problem Möjliga orsaker Avhjälpning | ||
| Motor startar inte | Nätspänning saknas (strömav-brott) | Kontrollera säkring |
| Anslutningskabel defekt | Byt ut kablar eller låt kontrollera kablar (behörig elektriker) Använd inte defekta kablar längre | |
| Motor eller brytare defekta | För att lösa problemet, kontakta tillverkaren eller ett företag som denne rekommenderar | |
| Ovanliga vibrationer | Omrörare defekt Byt ut omröraren | |
| Omröraraxel defekt | För att lösa problemet, kontakta tillverkaren eller ett företag som denne rekommenderar | |
| Fel mix | Felaktig bearbetning. Observera tillverka-rens förberedelseanvisningar | |
| Apparaten startar men blockeras när belastning-en är låg och kan stängas av automatiskt. | Förlängningskabel för lång eller för litet tvärsnitt. | Förlängningskabel minst 1,5 mm ^2 vid maxi-mal längd på 25 m. |
| Eluttag för långt från huvudanslutningen och för litet tvärsnitt på anslutningssladden. | Vid längre kabeltvärsnitt minst 2,5 mm ^2 . | |
Betjen kun kontakten, när maskinen står stille.
Defekt elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.
Forklaring av symbolene på produktet
Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.
