| Typ produktu | Mieszarka elektryczna |
| Marka | Scheppach |
| Model | PM1800D |
| Moc pobierana | 1800 W |
| Napięcie sieci | 230 V~, 50 Hz |
| Prędkość biegu jałowego | 0-450 min⁻¹ / 0-790 min⁻¹ (2 prędkości) |
| Regulacja prędkości | Płynna regulacja od 1 do 6 |
| Klasa ochronności | II (podwójna izolacja) |
| Masa | 7,2 kg |
| Poziom ciśnienia akustycznego (LpA) | 90 dB (K=3 dB) |
| Poziom mocy akustycznej (LWA) | 101 dB (K=3 dB) |
| Wartość emisji drgań (ah) | 2,90 m/s² (K=1,5 m/s²) |
| Akcesoria w zestawie | 2 mieszadła (P/L), 1 mieszarka, 2 zapasowe szczotki węglowe, instrukcja obsługi |
| Bezpieczeństwo | Blokada uruchomienia, przełącznik włącz/wyłącz, podwójna izolacja |
| Zastosowanie zgodne z przeznaczeniem | Mieszanie płynnych i sypkich materiałów budowlanych (farby, zaprawa, klej itp.) |
| Konserwacja | Regularnie czyścić, oliwić obracające się części raz w miesiącu, wymieniać szczotki węglowe przez profesjonalistę |
| Części zużywalne | Mieszadła, szczotki węglowe |
Często zadawane pytania - PM1800D SCHEPPACH
Pytania użytkowników dotyczące PM1800D SCHEPPACH
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Mikser elektryczny w formacie PDF za darmo! Znajdź swoją instrukcję PM1800D - SCHEPPACH i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. PM1800D marki SCHEPPACH.
INSTRUKCJA OBSŁUGI PM1800D SCHEPPACH
Objaśnienie symboli na produkcie
Zastosowanie symboli w niniejszym podręczniku ma za zadanie zwrócenie uwagi na możliwe ryzyka. Symbole bezpieczeństwa i ich objaśnienia muszą być dokładnie zrozumiane. Same ostrzeżenia nie powodują usunięcia ryzyka i nie mogą zastąpić prawidłowych środków ochrony przed wypadkami.
 | Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek dotyczących bezpieczeństwa! |
 | Stosować okulary ochronne. |
 | Nosić nauszniki ochronne. |
 | W razie powstania pyłu należy nosić maskę przeciwpyłową. |
 | Klasa ochronności II |
 | Produkt jest zgodny z obowiązującymi europejskimi dyrektywami. |
 | Produkt jest zgodny z obowiązującymi serbskimi dyrektywami. |
Spis treści: Strona:
- Wprowadzenie 113
- Opis produktu (rys. 1)....113
- Zakres dostawy 113
- Użytkowanie zgodne z przeznaczeniem.... 113
- Ogólne wskazówki dotyczące bezpieczeństwa.... 114
- Dane techniczne 116
- Rozpakowanie 117
- Montaż (rys. 2-4).... 117
- Uruchamianie.... 117
- Konserwacja i pielęgnacja.... 118
- Naprawa & Zamawianie części zamiennych.... 118
- Przyłącze elektryczne 119
- Przechowywanie.... 120
- Utylizacja i recykling 120
- Możliwe usterki 121
- Deklaracja zgodności 266

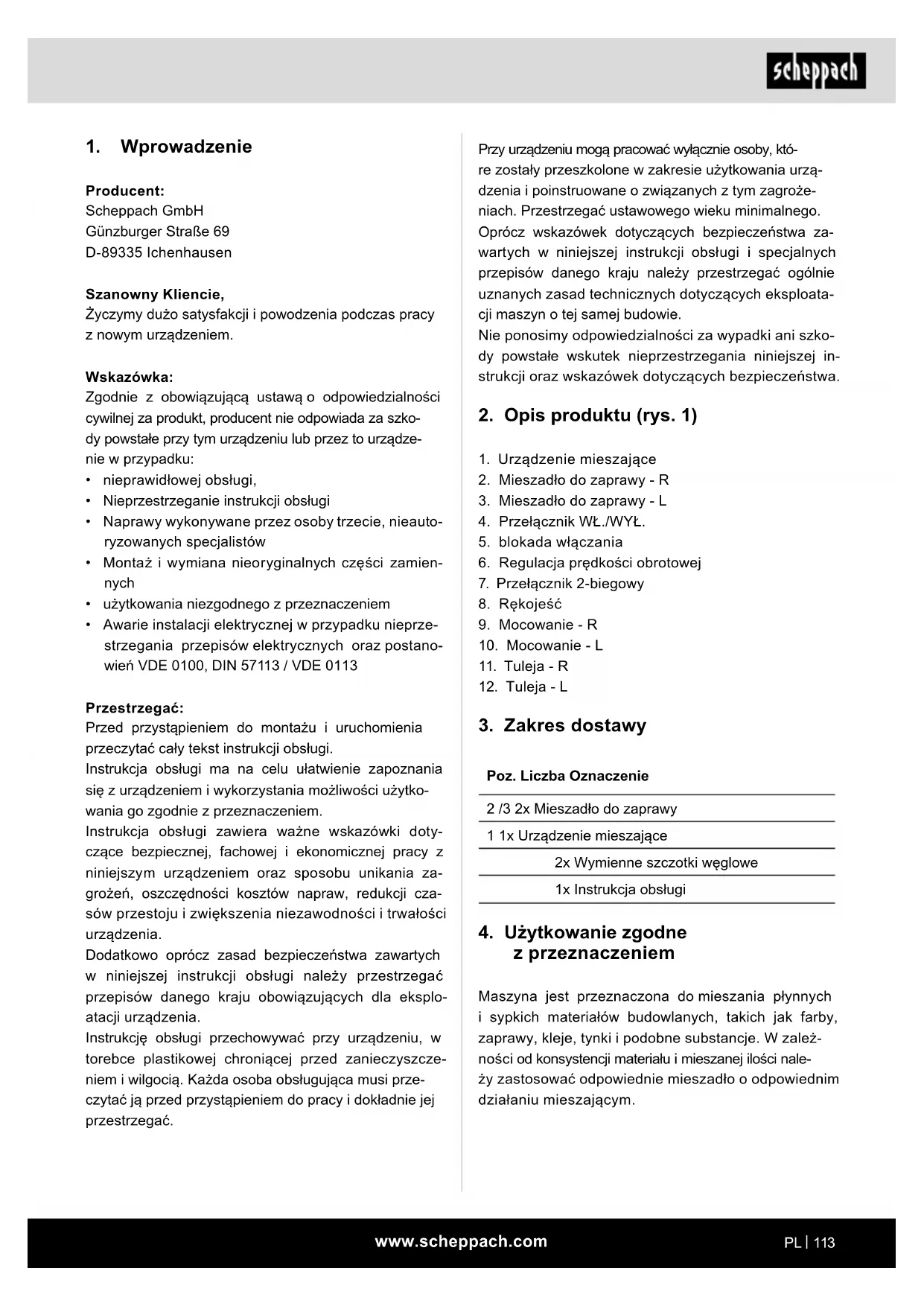

1. Wprowadzenie
Producent:
Scheppach GmbH
Życzymy dużo satysfakcji i powodzenia podczas pracy z nowym urządzeniem.
Wskazówka:
Zgodnie z obowiązującą ustawą o odpowiedzialności cywilnej za produkt, producent nie odpowiada za szkody powstałe przy tym urządzeniu lub przez to urządzenie w przypadku:
- nieprawidłowej obsługi,
- Nieprzestrzeganie instrukcji obsługi
- Naprawy wykonywane przez osoby trzecie, nieauto-ryzowanych specjalistów
- Montaż i wymiana nieoryginalnych części zamiennych
- użytkowania niezgodnego z przeznaczeniem
- Awarie instalacji elektrycznej w przypadku nieprzestrzegania przepisów elektrycznych oraz postanowień VDE 0100, DIN 57113 / VDE 0113
Przestrzegać:
Przed przystąpieniem do montażu i uruchomienia przeczytać cały tekst instrukcji obsługi.
Instrukcja obsługi ma na celu ułatwienie zapoznania się z urządzeniem i wykorzystania możliwości użytkowania go zgodnie z przeznaczeniem.
Instrukcja obsługi zawiera ważne wskazówki dotyczące bezpiecznej, fachowej i ekonomicznej pracy z niniejszym urządzeniem oraz sposobu unikania zagrożeń, oszczędności kosztów napraw, redukcji czasów przestoju i zwiększenia niezawodności i trwałości urządzenia.
Dodatkowo oprócz zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi należy przestrzegać przepisów danego kraju obowiązujących dla eksploatacji urządzenia.
Instrukcję obsługi przechowywać przy urządzeniu, w torebce plastikowej chroniącej przed zanieczyszczeniem i wilgocią. Każda osoba obsługująca musi przeczytać ją przed przystąpieniem do pracy i dokładnie jej przestrzegać.
Przy urządzeniu mogą pracować wyłącznie osoby, które zostały przeszkolone w zakresie użytkowania urządzenia i poinstruowane o związanych z tym zagrożeniach. Przestrzegać ustawowego wieku minimalnego.
Oprócz wskazówek dotyczących bezpieczeństwa zawartych w niniejszej instrukcji obsługi i specjalnych przepisów danego kraju należy przestrzegać ogólnie uznanych zasad technicznych dotyczących eksploatacji maszyn o tej samej budowie.
Nie ponosimy odpowiedzialności za wypadki ani szkoły powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek dotyczących bezpieczeństwa.
2. Opis produktu (rys. 1)
- Urządzenie mieszające
- Mieszadło do zaprawy - R
- Mieszadło do zaprawy - L
- Przełącznik WŁ./WYŁ.
- blokada włączania
- Regulacja prędkości obrotowej
- Przełącznik 2-biegowy
- Rękojeść
- Mocowanie - R
- Mocowanie - L
- Tuleja - R
- Tuleja - L
3. Zakres dostawy
Poz. Liczba Oznaczenie
| 2 /3 2x Mieszadło do zaprawy |
| 1 1x Urządzenie mieszające |
| 2x Wymienne szczotki węglowe |
| 1x Instrukcja obsługi |
4. Użytkowanie zgodne z przeznaczeniem
Maszyna jest przeznaczona do mieszania płynnych i sypkich materiałów budowlanych, takich jak farby, zaprawy, kleje, tynki i podobne substancje. W zależności od konsystencji materiału i mieszanej ilości należy zastosować odpowiednie mieszadło o odpowiednim działaniu mieszającym.
Produktu wolno użytkować wyłącznie zgodnie z jego przeznaczeniem. Każde użycie wykraczające poza to jest niezgodne z przeznaczeniem. Za wynikające z tego szkody i obrażenia wszelkiego rodzaju odpowiada użytkownik/operator, a nie producent.
Do zgodnego z przeznaczeniem wykorzystywania zalicza się również przestrzeganie wskazówek dotyczących bezpieczeństwa, a także instrukcji montażu i wskazówek dot. eksploatacji, zawartych w instrukcji obsługi.
Osoby, które stosują i konserwują produkt muszą dobrze znać jej działanie oraz zostać poinformowane o ewentualnych zagrożeniach.
Samowolne modyfikacje produktu wykluczają odpowiedzialność producenta za spowodowane tym szkoły.
Produktu wolno użytkować wyłącznie z oryginalnymi częściami i oryginalnym wyposażeniem producenta. Przestrzegać wskazówek producenta dotyczących bezpieczeństwa, pracy i konserwacji oraz wymiarów podanych w rozdziale Dane Techniczne.
Należy pamiętać, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do użytku komercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy odpowiedzialności w przypadku, gdy produkt jest stosowany w zakładach komercyjnych, rzemieślniczych i przemysłowych oraz do podobnych działalności.
5. Ogólne wskazówki dotyczące bezpieczeństwa
Ogólne wskazówki dotyczące bezpieczeństwa dla narzędzi elektrycznych
⚠ OSTRZEŻENIE!
Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje oraz przestudiować wszystkie ilustracje i parametry techniczne dostarczone wraz z niniejszym narzędziem elektrycznym.
Nieprzestrzeganie poniższych wskazówek bezpieczeństwa i instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.
Przechowywać na przyszłość wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje.
Używany we wskazówkach dotyczących bezpieczeństwa termin „narzędzie elektryczne” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem sieciowym) lub do narzędzi elektrycznych zasilanych za pomocą akumulatora (bez przewodu sieciowego).
- Bezpieczeństwo w miejscu pracy
a) Utrzymywać obszar roboczy w czystości i zapewnić dobre oświetlenie. Nieporządek lub brak oświetlenia obszaru roboczego może prowadzić do wypadków.
b) Nie pracować z narzędziem elektrycznym w otoczeniu zagrożonym wybuchem, w którym znajdują się palne płyny, gazy lub pyły. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.
c) Nie dopuszczać, aby dzieci i inne osoby zbliża-ły się do obszaru roboczego podczas używania narzędzia elektrycznego. W chwili nieuwa- gi można łatwo stracić kontrolę nad narzędziem elektrycznym.
- Bezpieczeństwo elektryczne
a) Wtyczka przyłączeniowa narzędzia elektrycznego musi pasować do gniazda. Wtyczki nie wolno w żaden sposób modyfikować. Nie używać żadnych przejściówek z uziemionymi narzędziami elektrycznymi. Niemodyfikowane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać kontaktu fizycznego z uziemionymi powierzchniami, takimi jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem zwiększa się, jeśli ciało użytkownika jest uziemione.
c) Nie wystawiać narzędzi elektrycznych na deszcz i wilgoć. Przedostanie się wody do urządzenia elektrycznego zwiększa ryzyko porażenia prądem.
d) Nie wykorzystywać przewodu przyłączeniowego niezgodnie z przeznaczeniem w celu przenoszenia, zawieszania narzędzia elektrycznego lub w celu wyjęcia wtyczki z gniazda. Przewód przyłączeniowy przechowywać z dala od gorąca, oleju, ostrych krawędzi lub ruchomych części urządzeń. Uszkodzone lub splątane przewody przełączeniowe zwiększają ryzyko porażenia prądem.
e) W przypadku pracy z narzędziem elektrycznym na wolnym powietrzu, używać wyłącznie przedłużaczy przeznaczonych również do pracy w warunkach zewnętrznych. Zastosowanie przedłużacza przystosowanego do warunków zewnętrznych zmniejsza ryzyko porażenia prądem.
f) Jeżeli użycie narzędzia elektrycznego w wilgotnym otoczeniu jest nieuniknione, używać wyłącznika ochronnego różnicowo prądowego. Zastosowanie wyłącznika ochronnego prądowego zmniejsza ryzyko porażenia prądem.
3. Bezpieczeństwo osób
a) Podczas pracy z narzędziem elektrycznym należy być ostrożnym, zwracać uwagę na wykonywane czynności i zachowywać zdrowy rozsądek. Nie używać narzędzia elektrycznego w stanie zmeczenia lub też będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas używania narzędzia elektrycznego może spowodować poważne obrażenia.
b) Stosować osobiste wyposażenie ochronne i nosić zawsze okulary ochronne. Stosowanie środków ochrony indywidualnej, jak maska przeciwpłowa, antypoślizgowe obuwie ochronne, kask lub nauszniki ochronne, w zależności od rodzaju i zastosowania narzędzia elektrycznego, zmniejsza ryzyko odniesienia obrażeń.
c) Nie dopuszczac do niezamierzonego uruchomienia. Przed podłączeniem do zasilania i/lub akumulatora, podnoszeniem lub przenoszeniem upewnić się, że narzędzie elektryczne jest wyłączone. Trzymanie palca na włączniku podczas przenoszenia narzędzia elektrycznego lub podłączanie włączonego narzędzia elektrycznego do zasilania może prowadzić do wypadków.
d) Przed włączeniem narzędzia elektrycznego usunąć narzędzia nastawcze lub klucze płaskie. Narzędzie lub klucz znajdujące się w obracającej się części narzędzia elektrycznego może prowadzić do powstania obrażeń.
e) Unikać nietypowej pozycji ciała. Zadbać o stabilną pozycję i zachowanie równowagi w każdej chwili. Pozwala to na lepszą kontrolę narzędzia elektrycznego w niespodziewanych sytuacjach.
f) Nosić odpowiednią odzież. Podczas pracy nie nosić luźnej odzieży i biżuterii. Włosy i odzież trzymać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać po-chwycone przez części ruchome.
g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i odpylających, należy je podłączyć i prawidłowo używać. Zastosowanie odsysania pyłu może zmniejszyć zagrożenia spowodowane przez pył.
h) Przestrzegamy przed złudnym poczuciem bezpieczeństwa i ignorowaniem zasad bezpieczeństwa dla elektronarzędzi, również gdy użytkownik w wyniku wielokrotnego użycia jest zaznajomiony z obsługą elektronarzędzia. Brak czujności może w ułamku sekundy doprowadzić do powstania ciężkich obrażeń.
4. Zastosowanie i obsługa narzędzia elektrycznego
a) Nie przeciązać narzędzia elektrycznego. Uży- wać narzędzia elektrycznego przeznaczonego do danej pracy. Odpowiednie narzędzie elek- tryczne umożliwia lepszą i bezpieczniejszą pracę w podanym zakresie mocy.
b) Nie używać narzędzia elektrycznego, którego włącznik jest uszkodzony. Narzędzie elektryczne, którego nie da się już włączać lub wyłączać, jest niebezpieczne i musi zostać naprawione.
c) Przed rozpoczęciem ustawień, wymianą osprzętu lub odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda i/lub usunąć wyjmowany akumulator. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu narzędzia elektrycznego.
d) Nieużywane narzędzia elektryczne przechowywać poza zasięgiem dzieci. Nie zezwalać na używanie narzędzia elektrycznego osobom, które nie są z nim obeznane lub nie przeczytały niniejszych instrukcji. Narzędzia elektryczne stanowią zagrożenie, jeśli są używane przez niedoświadczenie osoby.
e) Należy starannie dbać o narzędzia elektryczne i osprzęt. Kontrolować, czy części ruchome działają prawidłowo i nie zacinają się, czy części nie są pęknięte lub uszkodzone w sposób wpływający negatywnie na działanie narzędzia elektrycznego. Przed zastosowaniem narzędzia elektrycznego zapewnić naprawę uszkodzonych części. Wiele wypadków jest spowodowanych nieprawidłową konserwacją narzędzi elektrycznych.
f) Narzędzia tnące muszą być ostre i utrzymywa- ne w stanie czystości. Starannie konserwowane narzędzia tnące z krawędziami tnącymi rzadziej się zacinają i są łatwiejsze w obsłudze.
g) Używać narzędzi elektrycznych, akcesoriów, narzędzi roboczych itd. zgodnie z niniejszymi instrukcjami. Uwzględnić warunki pracy i wykonywane czynności. Używanie narzędzia elektrycznego do zastosowań innych, niż przewidziane, może prowadzić do niebezpiecznych sytuacji.
h) Uchwyty i powierzchnie chwytowe utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie elektronarzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.
5. Serwis
a) Naprawę narzędzia elektrycznego może wykonywać wyłącznie wykwalifikowany personel i tylko przy użyciu oryginalnych części zamiennych. Zapewnia to bezpieczeństwo dalszej pracy narzędzia elektrycznego.
⚠ UWAGA!
Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń osobom z implantami medycznymi przed użyciem maszyny zale-camy konsultację z lekarzem i producentem.
Wskazówki dotyczące bezpieczeństwa dla urządzeń mieszających
a) Nosić narzędzie elektryczne obiema rękoma na dołączonych uchwytach. Utrata kontroli może prowadzić do obrażeń ciała.
b) Aby uniknąć niebezpiecznej atmosfery, należy zapewnić odpowiednią wentylację podczas mieszania materiałów łatwopalnych. Tworzące się opary mogą być wdychane lub zapalane przez iskry generowane przez narzędzie elektryczne.
c) Nie mieszajcie żadnych produktów spożywczych. Elektronarzędzia i ich narzędzia wtykowe nie są przeznaczone do przetwarzania produktów spożywczych.
d) Przewód przyłączeniowy do sieci należy trzy-
mać z dala od miejsca pracy. Przewód zasilają-
cy może zaczepić się o pręt mieszający.
e) Zapewnić stabilność i bezpieczeństwo misy mieszającej. Pojemnik, który nie jest odpowiednio zabezpieczony, może poruszać się niespodziewanie.
f) Należy upewnić się, że żadna ciecz nie rozpryskuje się na obudowę narzędzia elektrycznego. Ciecz, która dostała się do wnętrza narzędzia elektrycznego, może spowodować jego uszkodzenie i porażenie prądem.
g) Należy stosować się do instrukcji i wskazówek dotyczących bezpieczeństwa mieszanego materiału. Mieszany materiał może być szkodliwy dla zdrowia.
h) Jeśli narzędzie elektryczne wpadnie w materiał, który ma być mieszany, należy natychmiast odłączyć je od wtyczki sieciowej i zlecić kontrolę narzędzia elektrycznego wykwalifikowanemu personelowi. Dotarcie do pojemnika z narzędziem elektrycznym wciąż zwisającym z gniazdka może spowodować porażenie prądem.
i) Podczas mieszania nie wolno sięgać rękami do miski ani wkładać żadnych innych przedmiotów. Kontakt z prętem mieszającym może spowodować poważne obrażenia.
j) Narzędzie elektryczne można włączać i wyłącać tylko w misie mieszającej. Pręt mieszający może się obracać lub wyginać w niekontrolowany sposób.
Ryzyka szczątkowe
Nawet jeśli niniejsze narzędzie elektryczne jest obsługiwane zgodnie z instrukcją, zawsze pozostaje ryzyko szczątkowe. Poniższe zagrożenia mogą wystąpić w związku z konstrukcją i wersją niniejszego elektronarzędzia:
- Obrażenia dróg oddechowych w przypadku niestosowania odpowiedniej maski przeciwpyłowej.
- Uszkodzenie słuchu w razie niezakładania odpowiednich nauszników ochronnych.
- Uszczerbek na zdrowiu spowodowany organiem rąk i ramion w razie stosowania urządzenia przez dłuższy czas lub prowadzenia czy też konserwowania go w sposób nieprawidłowy.
6. Dane techniczne
| Napięcie znamionowe | 230 V~, 50 Hz |
| Pobór mocy | 1800 W |
| Prędkość obrotowa biegu jałowego | 0-450 min. -1 / 0-790 min. -1 |
| Klasa ochrony | II |
| Waga | 7,2 kg |
Zmiany techniczne zastrzeżone!
Hałas i drgania
Wartości hałasu i drgań zostały ustalone zgodnie z IEC 62841.
| Poziom ciśnienia akustycznego L_pA | 90 dB |
| Niepewność K_pA | 3 dB |
| Poziom mocy akustycznej L_WA | 101 dB |
| Niepewność K_WA | 3 dB |
Nosić nauszniki ochronne.
Hałas może powodować utratę słuchu.
Łączna wartość emisji drgań (suma wektorowa trzech kierunków) określona zgodnie z IEC 62841.
Wartość emisji drgań a_h = 2,90 m/s Niepewność K = 1,5 m/s
Dodatkowe informacje dla narzędzi elektrycznych Ostrzeżenie!
Podana wartość emisji drgań została zmierzona zgodnie ze znormalizowaną metodą badania, jednak może się ona różnić w zależności od sposobu użytkowania narzędzia elektrycznego, a w wyjątkowych przypadkach może zostać przekroczona.
Podana wartość emisji drgań może służyć do porównania niniejszego narzędzia z innym.
Podaną wartość emisji drgań można użyć również do wstępnego oszacowania negatywnego oddziaływania.
Emisję hałasu oraz wibracje należy ograniczyć do minimum!
- Stosować wyłącznie sprawne urządzenia.
- Urządzenie poddawać regularnej konserwacji i czyszczeniu.
- Dostosować metode pracy do urządzenia.
- Nie przeciązać urządzenia.
- W razie potrzeby oddać urządzenie do przeglądu.
- Gdy urządzenie nie jest używane, powinno być wyłączone.
- Zakładać rękawice.
7. Rozpakowanie
- Otworzyć opakowanie i wyjąć ostrożnie produkt.
- Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
-
Sprawdzić, czy zakres dostawy jest kompletny.
-
Sprawdzić produkt i elementy wyposażenia pod kątem uszkodzeń w trakcie transportu. W przypadku reklamacji natychmiast poinformować o tym dostawcę. Późniejsze reklamacje nie będą uznawane.
- W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.
- Przed zastosowaniem produktu zapoznać się z nim na podstawie instrukcji obsługi.
- W przypadku akcesoriów i części zużywalnych i zamiennych stosować wyłącznie oryginalne części. Części zamienne można nabyć u swojego dystrybutora.
- Przy zamówieniach podawać nasze numery artykułów oraz typ i rok produkcji produktu.
⚠ OSTRZEŻENIE!
Produkt i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Dzieciom nie wolno bawić się workami z tworzywa sztucznego, folia-mi i drobnymi elementami! Istnieje niebezpieczeństwo połknięcia i uduszenia!
8. Montaż (rys. 2-4)
⚠ Uwaga!
Przed uruchomieniem produkt należy całkowicie zmontować!
8.1 Zacisnąć mieszadła
Niebezpieczeństwo odniesienia obrażeń! Nosić rękawice ochronne.
- Mocowania do mieszadeł (9/10) oraz mieszadeł (2/3) oznaczone są literami
RiL - Wsunąć każdą tuleję (11/12) w dół i włożyć mieszadła (2/3) w odpowiednio oznaczone mocowania (9/10).
Upewnić się, że kolek (a) każdego mieszadła jest osadzony w rowku (b). - Zwolnić tuleję. Mieszadło jest zablokowane.
⚠ Skontrolować, czy mieszadła są dobrze osadzone pociągając za narzędzie.
9. Uruchamianie
Przed podłączeniem do sieci upewnić się, że dane na tabliczce znamionowej są zgodne z parametrami sieci.
Przed przystąpieniem do wykonywania ustawień przy urządzeniu zawsze wyciągać wtyczkę sieciową.
Włączanie i wyłączanie
Nie należy używać urządzenia, w którym nie można włączyć lub wyłączyć przełącznika. Uszkodzone przełączniki muszą być natychmiast naprawione lub wymienione przez serwis klienta.
Włączanie (rys. 5)
- Uruchomić najpierw blokadę włączania (5). Naci- snąć przełącznik uchwytu WŁ.-WYŁ. (4).
Uruchomić maszynę na najniższym poziomie prędkości obrotowej (poziom 1).
Wyłączanie
- Zwolnić przełącznik uchwytu WŁ.-WYŁ (4).
To urządzenie nie ma możliwości pracy ciągłej.
Regulacja prędkości obrotowej (rys. 6)
W tej wersji można regulować prędkość obrotową silnika, a tym samym siłę mieszania (poziom 1 do 6).
- Prędkość obrotową można ustawiać płynnie za pomocą regulacji prędkości obrotowej (6).
Przekładnia 2-biegowa (rys. 7)
Urządzenie jest wyposażone w przekładnię 2-biegową. Jeżeli przełącznik wyboru biegu nie da się zablokować, obrócić lekko pręt mieszadła.
- W celu wyboru biegu obrócić przełącznik (7) o 180°.
-
Bieg: 0 min ^1 do 450 min. ^-1
-
Bieg: 0 min ^1 .do 790 min. ^-1
Naciskać przełącznik tylko w stanie spoczynku.
Praca z mieszadłem do farb i zapraw
Przed wymianą mieszadła należy wyciągnąć wtyczkę sieciową.
Po zanurzeniu w mieszanym materiale lub wyjęciu z mieszanego materiału pracować ze zredukowaną prędkością obrotową. Po całkowitym zanurzeniu zwiększyć prędkość obrotową do maksimum, aby zapewnić wystarczające chłodzenie silnika. Podczas procesu mieszania poruszać maszyną w pojemniku do mieszania. Kontynuować mieszanie do momentu, aż cały mieszany materiał zostanie całkowicie rozrobiony. Po zakończeniu mieszania umyć mieszadło.
10. Konserwacja i pielęgnacja
⚠ Ostrzeżenie! Przed rozpoczęciem wszelkich prac związanych z ustawianiem, obsługą techniczną i naprawą wyciągnąć wtyczkę sieciową!
Ogólne czynności konserwacyjne
- W miarę możliwości osłony, szczeliny wentylacyjne i obudowę silnika powinny być wolne od pyłu i zanieczyszczeń. Urządzenie czyścić czystą ściereczką lub przedmuchiwać sprężonym powietrzem pod niskim ciśnieniem.
- Zalecamy czyszczenie urządzenia bezpośrednio po każdym użyciu.
- Urządzenie powinno się regularnie czyścić wilgotną szmatką i niewielką ilością mydła szarego. Nie stosować detergentów ani rozpuszczalników, które mogłyby uszkodzić elementy urządzenia wykonane z tworzyw sztucznych. Zwracać uwagę, aby do wnętrza urządzenia nie dostała się woda.
- W celu wydłużenia żywotności narzędzia naoliwić elementy obrotowe raz w miesiącu. Nie oliwić silnika.
Szczotki węglowe
W przypadku nadmiernego wytwarzania iskier zlecić kontrolę szczotek węglowych przez wykwalifikowanego elektryka. Uwaga! Szczotki węglowe mogą być wymieniane wyłącznie przez wykwalifikowanego elektryka.
11. Naprawa & Zamawianie części zamiennych
Po wykonaniu naprawy i konserwacji upewnić się, że elementy istotne pod kątem bezpieczeństwa technicznego są założone i wykazują nienaganny stan techniczny. Elementy mogące powodować obrażenia przechowywać w miejscu niedostępnym dla innych osób i dzieci.
Uwaga: Zgodnie z ustawą o odpowiedzialności cywilnej za produkt nie ponosi się odpowiedzialności za szkody powstałe wskutek nieprawidłowych napraw lub niestosowania oryginalnych części zamiennych.
Zwrócić się do serwisu klienta lub autoryzowanego specjalisty. Powyższe dotyczy również części akcesoriów.
Przyłącza i naprawy
Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowane-go elektryka.
11.1 Zamawianie części zamiennych
Przy zamawianiu części zamiennych należy podać następujące dane:
- Oznaczenie modelu
- Numer artykułu
• Dane z tabliczki znamionowej
Części zamienne / akcesoria
Szczotki węglowe - nr art.: 5907802001
Pręt mieszający - nr art.: 5907802701
11.2 Informacje serwisowe
Należy pamiętać, że w przypadku tego produktu poniższe części podlegają naturalnemu zużyciu lub zużyciu uwarunkowanemu użytkowaniem, bądź są potrzebne jako materiały zużywalne.
Części zużywalne*: Pręt mieszający, Szczotki węglowe * opcjonalnie w zakresie dostawy!
Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.
12. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe udostępniane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami.
- Produkt spełnia wymagania dyrektywy EN 61000-3-11 i podlega szczególnym warunkom przyłączenia. Oznacza to, że zabronione jest jego podłączanie do dowolnie wybieranych punktów przyłączeniowych.
- W przypadku niekorzystnych warunków sieciowych urządzenie może powodować przejściowe wahania napięcia.
- Produkt jest przewidziany wyłącznie do zastosowania w punktach przyłączeniowych, które a) nie przekraczają maksymalnej dopuszczalnej impedancji sieci „Z” (Zmax = 0,355 Ω) lub b) posiadają obciążalności sieci prądem ciągłym wynoszącą co najmniej 100 A na fazę.
- Użytkownik musi zapewnić, jeżeli to konieczne, w porozumieniu z zakładem energetycznym, by punkt przyłączeniowy, w którym ma być eksploatowane narzędzie, spełniał jedno z dwóch wyżej wymienionych wymagań a) lub b).
Uszkodzony elektryczny przewód przyłączeniowy
Na przewodach elektrycznych powstają często uszkodzenia izolacji.
Przyczyną może być:
- Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.
- Zagięcia, w przypadku nieprawidłowego zamoco- wania lub prowadzenia przewodów.
- Przecięcia, w przypadku najezdźania na przewody.
- Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.
- Pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno używać - ze względu na uszkodzenie izolacji zagrażają życiu.
Przewody elektryczne należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej.
Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne z oznaczeniem H05VV-F.
Przestrzegać informacji znajdującej się na oznaczeniu typu umieszczonym na przewodzie.
Rodzaj przyłącza X
Jeżeli przewód przyłączeniowy do sieci tego urządzenia ulegnie uszkodzeniu, należy go wymienić na specjalny przewód przyłączeniowy, który jest dostępny u producenta lub za pośrednictwem serwisu klienta.
Silnik prądu przemiennego
- Napięcie sieciowe musi wynosić 220 - 240 V\~.
- Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego.
Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.
W przypadku pytań proszę o podanie następujących danych:
- Rodzaj prądu silnika
• Dane z tabliczki identyfikacyjnej maszyny
• Dane z tabliczki identyfikacyjnej silnika
13. Przechowywanie
Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30°C.
Narzędzie elektryczne przechowywać w oryginalnym opakowaniu.
Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią.
Zachować instrukcję obsługi urządzenia elektrycznego.
14. Utylizacja i recykling
Wskazówki dotyczące opakowania
Materiały opakowaniowe nadają się do recyklingu. Opakowania należy utylizować w sposób przyjazny dla środowiska.
Wskazówki dotyczące ustawy o urządzeniach elektrycznych i elektronicznych (ElektroG)
Zużyte urządzenia elektryczne i elektro- niczne nie wchodzą w skład odpadów do- mowych, lecz muszą być zbierane i usuwa- ne oddzielnie!
- Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszanin oraz części składowych. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku surowców wtórnych, w tym recyklingu zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.
- Stare baterie lub akumulatory, które nie są na stałe zainstalowane w starym urządzeniu, należy usunąć przed oddaniem go do serwisu nie powodując zniszczenia! Ich utylizacja jest regulowana ustawą o bateriach.
- Właściciele lub użytkownicy urządzeń elektrycznych i elektronicznych są prawnie zobowiązani do ich zwrotu po zakończeniu użytkowania.
- Użytkownik końcowy jest odpowiedzialny za usunięcie swoich danych osobowych ze starego urządzenia przeznaczonego do utylizacji!
- Symbol przekreślonego kosza na śmieci oznacza, że zużytego urządzenia elektrycznego i elektronicznego nie wolno wyrzucać razem z odpadami domowymi.
- Zużyte urządzenia elektryczne i elektroniczne można bezpłatnie oddawać w następujących miejscach:
- Publiczne punkty utylizacji lub zbiórki (np. podwó- rza budynków komunalnych)
- Punkty sprzedaży urządzeń elektrycznych (stacjoname i internetowe), o ile sprzedawcy są zobowiązani do ich odbioru lub oferują je dobrowolnie.
- Do trzech sztuk urządzeń elektrycznych i elektronicznych każdego typu, o długości krawędzi nie większej niż 25 centymetrów, można bezpłatnie zwrócić do producenta bez konieczności wcześniejgo zakupu nowego urządzenia od producenta lub można je oddać do innego autoryzowanego punktu zbiórki w swojej okolicy.
- W celu uzyskania informacji na temat dodatkowych warunków przyjmowania zwrotów przez producentów i dystrybutorów należy skontaktować się z odpowiednim działem obsługi klienta.
- W przypadku dostarczenia przez producenta nowego urządzenia elektrycznego do prywatnego gospodarstwa domowego, może ono zorganizować bezpłatną zbiórkę zużytych urządzeń elektrycznych i elektronicznych na wniosek użytkownika końcowego. W tym celu należy skontaktować się z działem obsługi klienta producenta.
- Niniejsze oświadczenia dotyczą wyłącznie urządzeń zainstalowanych i sprzedawanych w krajach Unii Europejskiej i podlegają Dyrektywie Europejskiej 2012/19/UE. W krajach spoza Unii Europejskiej mogą obowiązywać inne przepisy dotyczące utylizacji zużytych urządzeń elektrycznych i elektronicznych.
15. Możliwe usterki
| Problem Możliwa przyczyna Usunięcie | ||
| Silnik nie włącza się | Brak napięcia sieciowego (awaria prądu) | Sprawdzić zabezpieczenie |
| Urządzony kabel przyłączeniowy | Wymienić kabel lub zlecić jego kontrolę (specjaliście elektrykowi). Nie używać więcej uszkodzonych kabli. | |
| Uszkodzony silnik lub wyłącznik | W celu usunięcia problemów zwrócić się do producenta lub wyznaczonej przez niego firmy | |
| Nietypowe wibracje | Uszkodzone mieszadło Wymienić mieszadło | |
| Uszkodzony wałek mieszający | W celu usunięcia problemów zwrócić się do producenta lub wyznaczonej przez niego firmy | |
| Nieprawidłowy materiał poddawany mieszaniu | Nieprawidłowe przetwarzanie. Przestrzegać przepisów producenta dotyczących przetwarzania | |
| Urzadzenie uruchamia się, jednak blokuje się przy małym obciążeniu i ewentualnie wyłącza się automatycznie. | Przedłużacz za długi lub ma za mały przekrój poprzeczny. | Przedłużacz musi mieć przy-najmniej 1,5 mm2 przy długości 25 m. |
| Gniazdko za daleko od głównego przy-łącza i zbyt mały przekrój poprzeczny przewodu przyłączeniowego. | Przy dłuższym przekroju poprzecznym kabla przynajmniej 2,5 mm2. | |
Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.
