| Tuotetyyppi | Sähkösekoitin |
| Merkki | Scheppach |
| Malli | PM1800D |
| Ottoteho | 1800 W |
| Verkkojännite | 230 V~, 50 Hz |
| Tyhjäkäyntinopeus | 0-450 min⁻¹ / 0-790 min⁻¹ (2 nopeutta) |
| Nopeudensäätö | Jatkuva säätö 1–6 |
| Suojausluokka | II (kaksoiseristys) |
| Paino | 7,2 kg |
| Äänenpainetaso (LpA) | 90 dB (K=3 dB) |
| Äänitehotaso (LWA) | 101 dB (K=3 dB) |
| Tärinäarvo (ah) | 2,90 m/s² (K=1,5 m/s²) |
| Mukana tulevat tarvikkeet | 2 vatkainta (R/L), 1 sekoitin, 2 vara-hiiliharjaa, käyttöohje |
| Turvallisuus | Käynnistyslukitus, päälle/pois-kytkin, kaksoiseristys |
| Käyttötarkoitus | Nestemäisten ja jauhemaisten rakennusmateriaalien (maali, laasti, liima jne.) sekoitus |
| Huolto | Puhdista säännöllisesti, öljyä pyörivät osat kerran kuukaudessa, vaihda hiiliharjat ammattilaisen toimesta |
| Kulutusosat | Sekoittimet, hiiliharjat |
Usein kysytyt kysymykset - PM1800D SCHEPPACH
Käyttäjien kysymyksiä aiheesta PM1800D SCHEPPACH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Sähkövatkain PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi PM1800D - SCHEPPACH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. PM1800D merkiltä SCHEPPACH.
KÄYTTÖOHJE PM1800D SCHEPPACH
11. Remont ja varuosade tellimine
Tuotteessa olevien symbolien selitys
Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.
 | Ennen käyttöönottoa lue käyttöohje ja turvallisuusohjeet ja noudata niitä! |
 | Käytä suojalaseja! |
 | Käytä kuulosuojaimia! |
 | Kun pölyä muodostuu, käytä hengityssuojainta! |
 | Suojausluokka II |
 | Tuote vastaa voimassa olevia eurooppalaisia direktiivejä. |
 | Tuote on sovellettavien Serbian ohjeiden mukainen. |
Sisällysluettelo: Sivu:
- Aloittaminen.... 184
- Tuotteen kuvaus (kuva 1)....184
- Toimituksen sisältö 184
- Määräystenmukainen käyttö 184
- Yleiset turvallisuusohjeet.... 185
- Tekniset tiedot....187
- Purkaminen pakkauksesta 187
- Kokoonpano (kuva 2-4) 188
- Käyttöönotto 188
- Huolto ja hoito.... 189
- Korjaaminen ja varaosien tilaus 189
- Sähköliitäntä 189
- Varastointi....190
- Hävittäminen ja kierrätys.... 190
- Ohjeet häiriöiden poistoon.... 191
- Vaatimustenmukaisuusvakuutus 267

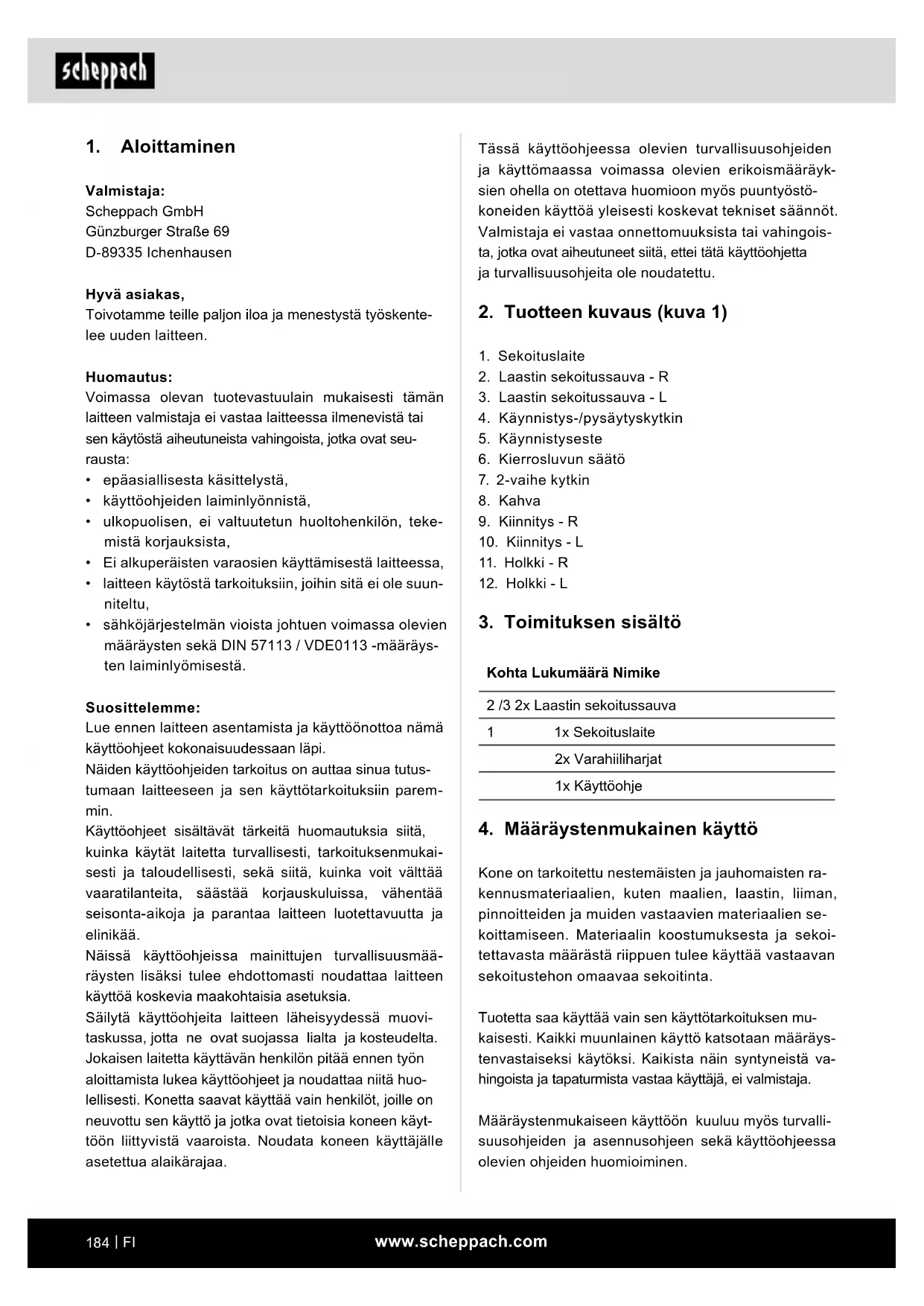

1. Aloittaminen
Valmistaja:
Scheppach GmbH
Toivotamme teille paljon iloa ja menestystä työskente-lee uuden laitteen.
Huomautus:
Voimassa olevan tuotevastuulain mukaisesti tämän laitteen valmistaja ei vastaa laitteessa ilmenevistä tai sen käytöstä aiheutuneista vahingoista, jotka ovat seurausta:
- epäasiallisesta käsittelystä,
- käyttöohjeiden laiminlyönnistä,
- ulkopuolisen, ei valtuutetun huoltohenkilön, teke-mistä korjauksista,
- Ei alkuperäisten varaosien käyttämisestä laitteessa,
- laitteen käytöstä tarkoituksiin, joihin sitä ei ole suunniteltu,
- sähköjärjestelmän vioista johtuen voimassa olevien määräysten sekä DIN 57113 / VDE0113 -määräysten laiminlyömisestä.
Suosittelemme:
Lue ennen laitteen asentamista ja käyttöönottoa nämä käyttöohjeet kokonaisuudessaan läpi.
Näiden käyttöohjeiden tarkoitus on auttaa sinua tutustumaan laitteeseen ja sen käyttötarkoituksiin paremmin.
Käyttöohjeet sisältävät tärkeitä huomautuksia siitä, kuinka käytät laitetta turvallisesti, tarkoituksenmukaisesti ja taloudellisesti, sekä siitä, kuinka voit välttää vaaratilanteita, säästää korjauskuluissa, vähentää seisonta-aikoja ja parantaa laitteen luotettavuutta ja elinikää.
Näissä käyttöohjeissa mainittujen turvallisuusmääräysten lisäksi tulee ehdottomasti noudattaa laitteen käyttöä koskevia maakohtaisia asetuksia.
Säilytä käyttöohjeita laitteen läheisyydessä muovitaskussa, jotta ne ovat suojassa lialta ja kosteudelta. Jokaisen laitetta käyttävän henkilön pitää ennen työn aloittamista lukea käyttöohjeet ja noudattaa niitä huo- lellisesti. Konetta saavat käyttää vain henkilöt, joille on neuvottu sen käyttö ja jotka ovat tietoisia koneen käyt- töön liittyvistä vaaroista. Noudata koneen käyttäjälle asetettua alaikärajaa.
Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaassa voimassa olevien erikoismääräyksien ohella on otettava huomioon myös puuntyöstökoneiden käyttöä yleisesti koskevat tekniset säännöt. Valmistaja ei vastaa onnettomuuksista tai vahingoista, jotka ovat aiheutuneet siitä, ettei tätä käyttöohjetta ja turvallisuusohjeita ole noudatettu.
2. Tuotteen kuvaus (kuva 1)
- Sekoituslaite
- Laastin sekoitussauva - R
- Laastin sekoitussauva - L
- Käynnistys-/pysäytyskytkin
- Käynnistyseste
- Kierrosluvun säätö
- 2-vaihe kytkin
- Kahva
- Kiinnitys - R
- Kiinnitys - L
- Holkki - R
- Holkki - L
3. Toimituksen sisältö
Kohta Lukumäärä Nimike
| 2 /3 2x Laastin sekoitussauva | |
| 1 | 1x Sekoituslaite |
| 2x Varahiiliharjat | |
| 1x Käyttöohje | |
4. Määräystenmukainen käyttö
Kone on tarkoitettu nestemäisten ja jauhomaisten rakennusmateriaalien, kuten maalien, laastin, liiman, pinnoitteiden ja muiden vastaavien materiaalien sekoittamiseen. Materiaalin koostumuksesta ja sekoi-tettavasta määrästä riippuen tulee käyttää vastaavan sekoitustehon omaavaa sekoitinta.
Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.
Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.
Tuotetta käyttävien ja huoltavien henkilöiden on perehdyttävä ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.
Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.
Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.
Valmistajan määrittämiä turvallisuus-, työ- ja huolto-määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.
Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.
5. Yleiset turvallisuusohjeet
Sähkötyökalujen yleiset turvallisuusohjeet
⚠️ VAROITUS!
Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.
Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.
Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) ja akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).
1. Työpaikan turvallisuus
a) Pidä työpaikka siistinä ja hyvin valaistuna.
Epäjärjestys tai huono/puuttuva valaistus työalu-eilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdys-vaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.
2. Sähköturvallisuus
a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.
c) Pidä sähkötyökalusi loitolla sateesta tai kosteudesta. Veden pääsy sähkölaitteeseen lisää sähköiskun vaaraa.
d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.
e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
3. Ihmisten turvallisuus
a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.
b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.
c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.
d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.
e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.
f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaat- teesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.
h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujen turvamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.
4. Sähkötyökalun käyttö ja käsittely
a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.
b) Älä käytä sähkötyökalua, jonka kytkin on vial- linen. Sähkötyökalu, jota ei voi kytkeä a kaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.
c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.
e) Hoida sähkötyökaluja ja lisävarusteita huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto.
f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.
g) Käytä sähkötyökalua, lisävarusteita ja käytet- tävää työkalua jne. näiden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.
5. Huolto
a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena.
HUOMIO!
Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä ja laitteen valmistajan kanssa ennen kuin alkavat käyttää konetta.
Turvallisuusohjeet sekoitinta varten
a) Pitele sähkötyökalua molemmin käsin tätä varten olevista kahvoista. Hallinnan menettäminen voi johtaa loukkaantumisiin.
b) Palavia aineita sekoitettaessa on huolehdittava riittävästä tuuletuksesta, jotta vältetään vaarallisten kaasuseosten muodostuminen. Muodostuvat höyryt voivat hengitettäessä päästä keuhkoihin tai sähkötyökalun synnyttämät kipinät voivat sytyttää ne palamaan.
c) Älä sekoita elintarvikkeita. Sähkötyökaluja ja niissä käytettäviä työkaluja ei ole tarkoitettu elintarvikkeiden käsittelemiseen.
d) Pidä verkkoliitäntäjohto loitolla työalueelta.
Virtajohto voi takertua sekoitustankoon.
e) Varmista, että sekoitussäiliö on turvallisesti ja tukevasti paikoillaan. Epäasianmukaisesti kiinnitetty säiliö voi liikahtaa tahattomasti.
f) Pidä huoli siitä, ettei sähkötyökalun koteloon roisku vettä. Sähkötyökalun sisälle tunkeutunut neste voi aiheuttaa vaurioita ja sähköiskun.
g) Noudata sekoitettavaa materiaalia koskevia ohjeita ja turvallisuusohjeita. Sekoitettava materiaali voi olla terveydelle haitallista.
h) Jos sähkötyökalu putoaa sekoitettavaan materiaaliin, vedä virtapistoke heti irti pistorasiasta ja anna sähkötyökalu pätevän ammattihenkilön tarkastettavaksi. Jos säiliön sisäpuolta käsitellään sähkötyökalun ollessa edelleen liitettynä pistorasiaan, seurauksena voi olla sähköisku.
i) Älä laita käsiäsi sekoitussälliöön sekoitusprosessin aikana äläkä laita sinne mitään esineitä. Kosketus sekoitustankoon voi johtaa erittäin vakaviin loukkaantumisiin.
j) Käynnistä ja sammuta sähkötyökalu vain sekoitussäiliössä. Sekoitustanko voi sinkoutua hal-litsemattomasti tai se voi vääntyä
Jäännösriskit!
Vaikka tätä sähkötyökalua käytetään määräystenmukaisesti, jäljelle jää aina jäännösriskejä. Seuraavia vaaroja voi esiintyä tämän sähkötyökalun mallin ja version yhteydessä:
- Keuhkovammat, jos ei käytetä sopivaa pölysuojanaamaria.
- Kuulovammat, jos ei käytetä sopivaa kuulosuojainta.
- Käsiin ja käsivarsiin kohdistuvasta tärinästä aiheutuvat terveyshaitat, jos laitetta käytetään pitkään tai jos sitä ohjataan ja huolletaan epäasianmukaisella tavalla.
6. Tekniset tiedot
| Nimellisjännite | 230 V~, 50 Hz |
| Virrankulutus | 1800 W |
| Kierrosluku | 0-450 min ^-1 / 0-790 min ^-1 |
| Suojausluokka | II |
| Paino | 7,2 kg |
Oikeus teknisiin muutoksiin pidätetään!
Melu ja tärinä
Melu- ja tärinäarvot mitattiin standardin IEC 62841 mukaan.
Äänenpainetaso 90 dB
| Epävarmuus K_pA | 3 dB |
| Äänitehotaso L_WA | 101 dB |
| Epävarmuus K_WA | 3 dB |
Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovaurion.
Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) mitattu standardin IEC 62841 mukaan.
Lisätietoja sähkötyökaluista
Varoitus!
Ilmoitettu tärinäpäästöarvo on mitattu standardilla testausmenettelyllä, ja se voi sähkötyökalun tyypistä ja käyttötavasta riippuen vaihdella ja poikkeustapauksissa ylittää ilmoitetun arvon.
Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös vertailtaessa sähkötyökalua toiseen.
Ilmoitettua värähtelyn päästöarvoa voidaan käyttää myös altistumisen alustavaan arviointiin.
Rajoita melun ja tärinän muodostuminen minimiin!
- Käytä vain moitteettomassa kunnossa olevia laitteita.
- Huolla ja puhdista laite säännöllisesti.
- Mukauta työtapasi laitteelle sopivaksi.
- Älä ylikuormita laitetta.
• Tarkastuta laite tarvittaessa. - Kytke laite pois päältä, jos sitä ei käytetä.
- Käytä suojakäsineitä.
7. Purkaminen pakkauksesta
- Avaa pakkaus ja ota tuote varovasti ulos.
- Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
- Tarkasta, onko toimituksen sisältö täydellinen.
-
Tarkasta, onko tuotteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
-
Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.
- Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
- Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
- Ilmoita tilauksissa tuotteen tuotenumero ja valmistusvuosi.
⚠️ VAROITUS!
Tuote ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!
8. Kokoonpano (kuva 2-4)
⚠️ Huomio!
Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!
8.1 Sekoitussauvan kiinnitys
- Sekoitussauvojen kiinnitys (9/10) sekä sekoitussau-vat (2/3) on merkitty kirjaimilla R ja L.
- Työnnä holkki (11/12) alaspäin ja aseta sekoitussauvat (2/3) vastaavasti merkittyihin kiinnityksiin (9/10). Huolehdi, että jokaisessa sekoitussauvassa oleva tappi (a) istuu lovessa (b).
- Päästä holkki vapaaksi. Sekoitussauva lukkiutuu. ⚠ Tarkista sekoitussauvojen tukeva kiinnitys vetämällä työkalusta.
9. Käyttöönotto
Varmista ennen liitäntää, että tyyppikilven tiedot vastaavat verkkovirran tietoja.
Vedä virtapistoke aina irti pistorasiasta ennen kuin alat säätää laitetta.
Käynnistys / Sammutus
Älä käytä laitetta jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakaspalvelun toimesta.
Käynnistys (kuva 5)
- Aseta ensin käynnistyksenesto (5). Paina PÄÄLLE-POIS-kahvakytkintä (4).
Käynnistä kone alimmalla kierrosluvulla (säädinasetus 1).
Sammutus
- Päästä PÄÄLLE-POIS-kahvakytkimestä (4) irti.
Kestotoiminta ei ole mahdollinen tällä koneella.
Kierroslukusäätö (kuva 6)
Tässä mallissa moottorin kierroslukua ja siten sekoi- tustehoa voidaan säätää (asetus 1–6).
- Kierroslukua voidaan säätää portaattomasti kierroslukusäätimen (6) avulla.
2-Vaihteen vaihteistolla (kuva 7)
Sekoituslaite on varustettu 2-vaihteen vaihteistolla. Jos vaihteenvalintakytkin ei lukitu, kierrä sekoitinta jonkin verran.
- Nopeuden valitsemiseksi käännä kytkintä (7) 180°.
- vaihe: 0 min ^-1 - 450 min ^-1
- vaihe: 0 min ^-1 - 790 min ^-1
Käytä kytkintä vain laitteen ollessa pysähtynyt.
Työskentely maali- ja laastisekoittimella
Sekoitinta vaihdettaessa on virtapistoke irrotettava.
Kun upotat sekoittimen sekoitettavaan aineeseen tai nostat sieltä pois, työskentele vähennetyllä käyntinopeudella. Kun sekoitin on upotettu täydellisesti ainee-seen, lisää käyntinopeutta aina maksimiin asti. Tällä varmistetaan moottorin riittävä jäähdytys. Ohjaa ko-netta sekoituksen aikana sekoitusastiassa. Sekoita niin kauan, kunnes sekoitettava aine on käsitelty täydellisesti läpeensä. Puhdista sekoitin sekoitustöiden päätyttyä.
10. Huolto ja hoito
⚠ Varoitus! Vedä verkkovirran pistoke irti aina ennen kuin alat suorittaa säätö-, kunnossapito- tai korjaustöitä!
Yleiset huoltotoimenpiteet
- Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai puhalla se paineil-malla alhaisella paineella puhtaaksi.
- Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.
- Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.
- Voitele pyörivät osat kerran kuukaudessa varmis-taaksesi työkalun pitkän käyttöiän. Älä voitele moot-toria.
Hiiliharjat
Jos kipinöitä alkaa muodostua tavallista enemmän, anna sähköalan ammattilaisen tarkastaa hiiliharjat. Huomio! Hiiliharjat saa vaihtaa vain sähköalan ammattilainen.
11. Korjaaminen ja varaosien tilaus
Korjaamisen tai huollon jälkeen on varmistettava, että kaikki turvatekniset osat on asetettu paikoilleen ja ne ovat moitteettomassa kunnossa. Säilytä loukkaantumisvaaraa aiheuttavia osia poissa muiden henkilöiden ja lasten ulottuvilta.
Huomio: Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.
Teetä työt asiakaspalvelussa tai valtuutetulla ammatti- laisella. Sama koskee myös lisävarusteita.
Liitännät ja korjaukset
Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.
11.1 Varaosien tilaus
Varaosia tilattaessa on ilmoitettava seuraavat tiedot:
- Mallinimike
- Tuotenumero
- Tyyppikilven tiedot
Varaosat / lisätarvikkeet
hiiliharjat - tuotenumero: 5907802001
sekoitussauva - tuotenumero: 5907802701
11.2 Huoltotietoja
Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.
Kuluvat osat*: sekoitussauva, hiiliharjat
* eivät välttämättä sisälly toimitukseen!
Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.
12. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniiikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä tai vastaavan sähköyhtiön paikallisia määräyksiä (EVU).
- Tuote täyttää standardin EN 61000-3-11 asettamat vaatimukset ja sitä koskevat erityiset liitäntäehdot. Tämä tarkoittaa sitä, että laitetta ei saa käyttää va-paasti valittavissa liitäntäkohdissa.
- Laite saattaa aiheuttaa ohimeneviä jännitevaihteluita, jos verkko-olosuhteet ovat epäedulliset.
- Tuote on tarkoitettu käytettäväksi ainoastaan liitäntäkohdissa, joissa
a) suurinta sallittua verkkoimpedanssia "Z" (Zmaks. = 0,355 Ω) ei ylitetä, tai
b) verkon jatkuva jännitteenkestoiävyys on vähintään 100 A vaihetta kohti. - Käyttäjänä sinun tulee varmistaa, tarvittaessa tarkistamalla asia energiantoimittajalaitokseltasi, että se liitäntäsi, jossa haluat käyttää laitetta, täyttää jommankumman yllämainituista vaatimuksista a) tai b).
Vialliset virtajohdot
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Mahdolliset syyt:
- Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
-
Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse. -
Eristevauriot repäistäessä irti seinäpistorasiasta.
- Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia viallisia virtajohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia!
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa. Virtajohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä ja paikallisia sähköasennuksia koskevia määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F. Tyyppimerkinnän painatus liitosjohdossa on pakollista.
Kytkentätyyppi X
Jos tämän laitteen verkkoliitäntäjohto on vioittunut, se on vaihdettava erityiseen liitäntäjohtoon, joka on saa- tavana valmistajalta tai sen asiakaspalvelusta.
Vaihtovirtamoottori
- Verkkojännitteen on oltava 220-240 V\~.
- Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 mm². Yli 25 m pitkien johtojen poikkipinnan on oltava vähintään 2,5 mm².
Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.
Ilmoita tiedusteluissa seuraavat tiedot:
- Moottorin virtatyyppi
• Koneen tyyppikilven tiedot
• Sähköisen ohjauksen tiedot
13. Varastointi
Säilytä laitetta ja sen lisätarvikkeita pimeässä, kuivassa ja jääytymättömässä paikassa, jonne lapsilla ei ole pääsyä. Optimaalinen varastointilämpötila on 5 - 30°C. Säilytä sähkötyökalua sen alkuperäisesä pakkauksessa.
Peitä sähkötyökalu suojataksesi sen pölyltä ja kosteudelta.
Säilytä käyttöohje sähkötyökalun yhteydessä.
14. Hävittäminen ja kierrätys
Pakkausta koskevat ohjeet
Pakkausmateriaalit voidaan kier-rättää. Hävitä pakkaukset ympä-ristönsuojelumääräysten mukaan.
Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot
Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!
- Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
- Sähkö- ja elektroniikkalaitteiden omistajan tai käyt-täjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
- Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
- Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.
- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:
- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)
- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyypiä edustavaa käytettyä sähkö-laitetta. joiden reunan pituus on enintään 25 cm.
- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.
- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.
- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.
15. Ohjeet häiriöiden poistoon
| Ongelma Mahdolliset syyt Korjauskeino | ||
| Moottori ei käy | Verkkojännite puuttuu (virtakatkos) Tarkasta sulake | |
| Liitäntäjohto viallinen | Vaihda johto tai tarkastuta se (valtuutetul-la sähköasentajalla)Älä jatka viallisen johdon käyttämistä | |
| Moottori tai kytkin viallinen | Ongelman korjaamiseksi on otettava yhteyttä valmistajaan tai sen nimeämään yritykseen | |
| Epätavalliset tärinät | Sekoitusvispilä viallinen Vaihda sekoitusvispilä | |
| Sekoitusakseli viallinen | Ongelman korjaamiseksi on otettava yhteyttä valmistajaan tai sen nimeämään yritykseen | |
| Vääränlainen sekoitettava materiaali | Vääränlainen työstö. Huomioi valmistajan antamat työstöohjeet | |
| Laite käynnistyy juuttuneena ja käy alhaisella kuormituksella ja kytkeytyy automaattisesti pois päältä. | Jatkojohto on liian pitkä tai sen poikki-leikkaus on liian pieni. | Jatkojohdon poikkileikkauksen on oltava vähintään 1,5 mm2, kun sen pituus on enintään 25 m. |
| Pistorasia on liian kaukana pääliitän-nästä ja liitäntäjohdon poikkileikkaus on liian pieni. | Jos käytetään pitempää johtoa, sen poikkileikkauksen on oltava vähintään 2,5 mm2. | |
Forklaring til symbolerne på produktet
Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.
