HC06 - Kompresor SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Õhukompressor paagiga
Kaubamärk	Scheppach
Mudel	HC06
Mootori võimsus	1200 W
Toitepinge	220-240 V ~ 50 Hz
Töörõhk	8 bar
Paagi maht	6 L
Teoreetiline õhuvool	192 l/min
Praktiline õhuvool	90 l/min
Kaal	9.7 kg
Töörežiim	S3 25% (katkendlik)
Müratase	LwA 96 dB(A) / LpA 76 dB(A)
Kaitseklass	IP30
Õhu väljalaskeavade arv	1 kiirühendus
Kaasasolevad tarvikud	Rehvitäitja, puhastuspüstol, adapterid, pallinõel
Eesmärgipärane kasutus	Kuivad ja hästi ventileeritud siseruumid
Hooldus	Tühjendage kondensaat pärast iga kasutuskorda
Ohutus	Kaitseklapp, automaatne väljalülitus manokontaktiga
Varuosad	Saadaval Scheppachi müügijärgse teeninduse kaudu

Korduma kippuvad küsimused - HC06 SCHEPPACH

Kuidas kompressorit käivitada ?

Ühendage seade 220-240 V pistikupessa, seejärel keerake sisse/välja lüliti (15) asendisse I. Kompressor käivitub ja tõstab rõhku kuni umbes 8 baari.

Mis on maksimaalne töörõhk ?

Maksimaalne rõhk on 8 baari. Manokontakt on tehases reguleeritud väljalülituseks 8 baari juures ja uuesti sisselülituseks umbes 6 baari juures.

Kuidas paagist kondensaati tühjendada ?

Pärast iga kasutuskorda keerake paagi all asuv tühjenduskruvi (1) vastupäeva, et kondensvesi välja lasta. Seejärel keerake see tagasi. Enne avamist veenduge, et paak ei ole rõhu all.

Kas ma saan kompressorit õues kasutada ?

Õues kasutamine on võimalik ainult lühiajaliselt ja kuivades tingimustes. Kompressor peab olema kaitstud vihma ja niiskuse eest. Õues kasutage sobivat pikendusjuhet ja 30 mA rikkevoolukaitset.

Mida teha, kui kompressor ei käivitu ?

Kontrollige võrgupinget ja kaitset. Veenduge, et ümbritsev temperatuur on üle +5°C. Kui mootor on ülekuumenenud, laske sellel jahtuda. Kontrollige toitekaablit.

Kuidas reguleerida väljundrõhku ?

Kasutage rõhuregulaatorit (7) soovitud rõhu seadistamiseks, mida kontrollitakse manomeetrilt (5). Seadistatud rõhk on saadaval kiirühenduses (6).

Milliseid tööriistu saan selle kompressoriga kasutada ?

Saate kasutada suruõhutööriistu, mille õhuvool on umbes 90 l/min, nagu rehvitäitjad, puhastuspüstolid, värvipüstolid jne. Kontrollige oma tööriistade sobivust.

Kuidas hooldada rõhupaaki ?

Enne iga kasutuskorda kontrollige rooste või kahjustuste puudumist. Pärast iga kasutuskorda tühjendage kondensaat. Laske kaitseklappi perioodiliselt kontrollida (iga 30 töötunni järel).

Kas kompressor sobib püstolipritsimiseks ?

Jah, seda saab kasutada sobiva värvipüstoliga. Järgige ohutusjuhiseid: ärge pihustage kompressori suunas, kasutage tooteid, mille leekpunkt on üle 55°C, ja kandke kaitsemaski.

Kust leian varuosasid ?

Varuosad on saadaval Scheppachi müügijärgse teeninduse kaudu. Esitage seadme tüüp, viitenumber ja seerianumber. Kuluosad (nt ühendus) on kulumaterjalid.

KASUTUSJUHEND HC06 SCHEPPACH

Seadmel olevate sümbolite selgitus

	Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!
	Kandke respiraatorit.
	Kandke kuulmekaitset! Müra toime võib põhjustada kuulmiskadu.
	Hoiduge kuuma pinnaga!
	Kasutusjuhised!
	Hoiatus! Automaatne käivitus.
	Ärge jätke masinat vihma kätte. Seadet tohib statsioneerida, ladustada ja käitada ainult kuivades ümbrustingimustes.
	Helirõhutaseme andmed dB
	Sobib rehvide pumpamiseks.
	Sobib suruõhutööriistade käitamiseks.
	Sobib suruõhupüstolite käitamiseks.
	Ärge avage kraani enne, kui õhuvoolik on külge ühendatud
	Toode vastab kehtivatele Euroopa direktiividele.

Sisukord: Lk:

1. Sissejuhatus 162
2. Seadme kirjeldus (joon. 1, 2).... 162
3. Tarnekomplekt (joon. 1).... 162
4. Sihtotstarbekohane kasutamine 163
5. Üldised ohutusjuhised 163
6. jääkriskid.... 166
7. Tehnilised andmed.... 166
8. Enne käikuvõtmist.... 167
9. Ülesehitus ja käsitsemine 167
10. Elektriühendus.... 168
11. Puhastamine, hooldus, ladustamine ja tellida varuosi.... 168
12. Utiliseerimine ja taaskäitlus.... 169
13. Rikete körvaldamine 170

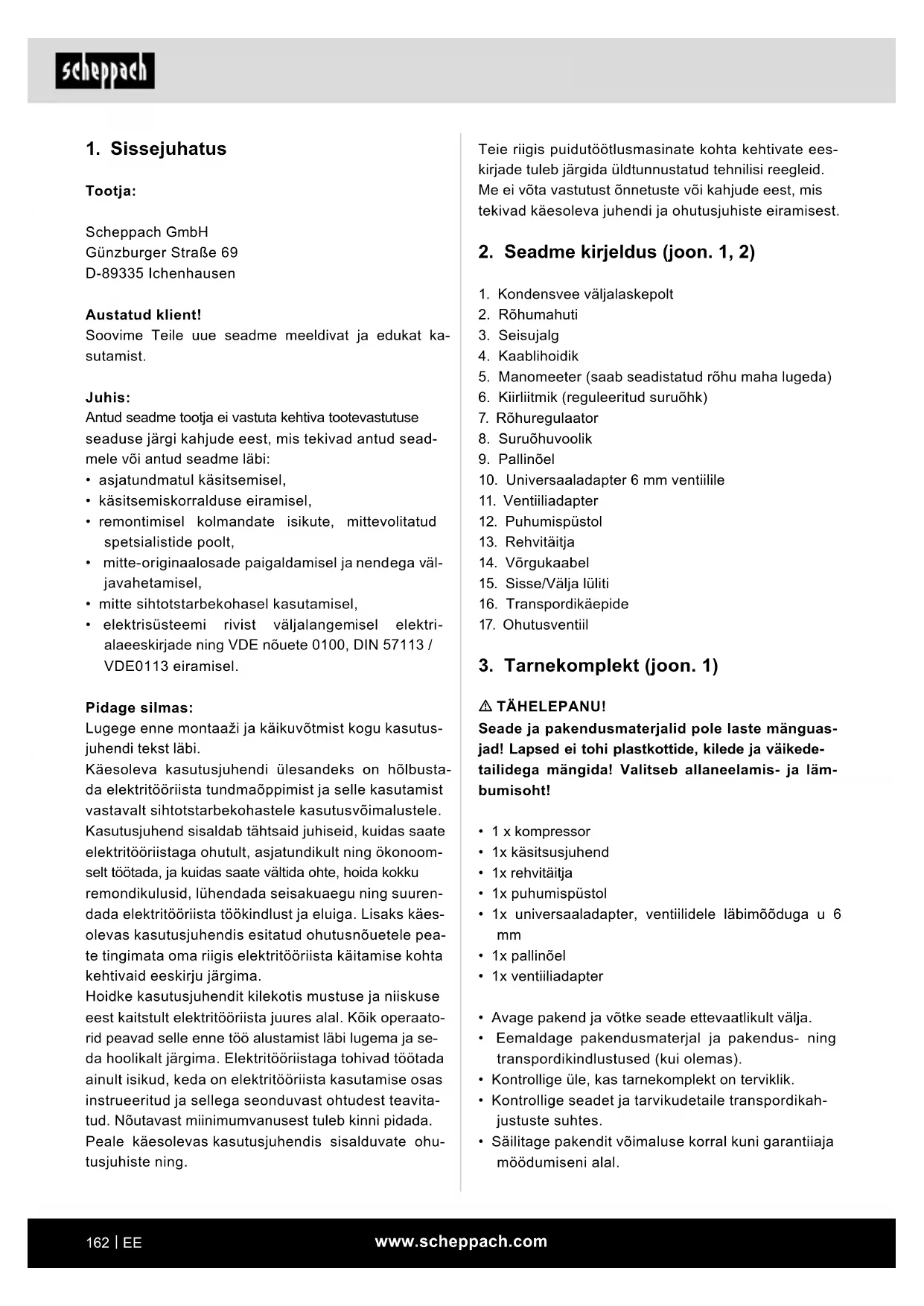

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis elektritööriista käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning.

Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid. Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1, 2)

1. Kondensvee väljalaskepolt
2. Rõhumahuti
3. Seisujalg
4. Kaablihoidik
5. Manomeeter (saab seadistatud rõhu maha lugeda)
6. Kiirliitmik (reguleeritud suruõhk)
7. Röhuregulaator
8. Suruõhuvoolik
9. Pallinõel
10. Universaaladapter 6 mm ventiilile
11. Ventiiliadapter
12. Puhumispüstol
13. Rehvitäitja
14. Vörgukaabel
15. Sisse/Välja lüliti
16. Transpordikäepide
17. Ohutusventiil

3. Tarnekomplekt (joon. 1)

⚠ TÄHELEPANU!

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi plastkottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

• 1 x kompressor
  • 1x käsitsusjuhend
  • 1x rehvitäitja
  • 1x puhumispüstol
• 1x universaaladapter, ventiilidele läbimõõduga u 6 mm
• 1x pallinõel
• 1x ventiiliadapter
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-justuste suhtes.
• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

4. Sihtotstarbekohane kasutamine

Kompressor on ette nähtud suruõhu tootmiseks suru-õhukäitusega tööriistadele, mida saab käitada õhukogusega kuni u 90 l/min (nt rehvitäitja, puhumispüstol ja värvipüstol).

Kompressorit tohib käitada ainult kuivades ja hästi ventileeritud siseruumides.

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Üldised ohutusjuhised

△ HOIATUS! Lugege köiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud.

Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektrilööki, tulekahju ja/vöi raskeid vigastusi.

Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav möiste "elektritööriist" kehtib vörgukäitusega elektritööriistade (vörgukaabliga) ja akukäitusega elektritööriistade (vörgukaablita) kohta.

Ohutus töökohal

a. Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.

b. Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimisohtlikke vedelikke, gaase või tolme. Elektritööriistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.

c. Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal.

Tähelepanu kõrvalejuhtimisel võite elektritööriista üle kontrolli kaotada.

Elektrialane ohutus

a. Elektritööriista ühenduspistik peab pistikupessa sobima.

Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.

b. Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.

c. Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektrilöögi riski.

d. Ärge kasutage kaablit valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatõmbamiseks.

Kaitske kaablit kuumuse, öli, teravate servade ning liikuvate seadmeosade eest. Kahjustatud või sasitud kaablid suurendavad elektrilöögi riski.

e. Kui töötate elektritööriistaga öues, siis kasutage ainult pikendusjuhtmeid, mis sobivad ka välistingimustesse.

Välistingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.

Kasutage öues ainult selleks lubatud ja vastavalt tähistatud pikenduskaablid.

Kasutage kaablitrumlit üksnes mahakeritud seisundis.

f. Kuiele ktritööriista käitamistpole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolukaitselülitit vallandusvooluga 30 mA või vähem.

Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

Inimeste ohutus

a. Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all.

Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.

b. Kandke isiklikku kaitsevarustust ja alati kaitseprille.

Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.

c. Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud.

Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.

d. Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivötmed.

Pöörleva seadmeosa sisemuses paiknev tööriist või võti võib vigastusi põhjustada.

e. Vältige ebaharilikku kehahoiakut.

Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.

f. Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed, riietus ja kindad pöörlevatest detailidest eemal.

Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.

Õues töötamisel on soovitatavad kummikindad ja libisemiskindlad jalatsid.

Kandke pikkade juuste korral juuksevörku.

g. Kui on võimalik monteerida tolmu äraimu- ja püüdeseadiseid, siis veenduge, et nad on külge ühendatud ja neid kasutatakse õigesti. Tolmuimusüsteemi kasutamine võib vähendada tolmust tingitud ohte.

h. Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav.

Tähelepanematu tegutsemine võib põhjustada sekundi murdosa jooksul raskeid vigastusi.

Elektritööriista kasutamine ja käsitsemine

a. Ärge koormake seadet üle.

Kasutage töötamisel antud töö jaoks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.

b. Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.

c. Tõmmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist.

See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.

d. Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult.

Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.

Mittekasutatavad elektritööriistad tuleks panna ära kuiva körgemal asuvasse või lukustatud kohta, väljapoole laste käeulatust.

e. Hoolitsege elektritööriistade ja rakendustööriistade eest hästi.

Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.

f. Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.

g. Kasutage elektritööriista, tarvikuid, kasutustööriistu jms vastavalt käesolevatele korraldustele.

Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritööriistade kasutamine muudeks kui ettenähtud rakendusteks vöib pöhjustada ohtlikke olukordi.

h. Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

Teenindus

a. Laske elektritööriista remontida ainult kvalifitseeritud erialapersonalil ja ainult originaalvaruosadega.

Sellega tagatakse elektritööriista ohutuse säilimine.

Kompressorite ohutusjuhised

⚠ Tähelepanu! Könealuse kompressori kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgmisi põhimöttelisi ohutusmeetmeid järgida.

Lugege ja järgige enne seadme kasutamist käesolevaid juhiseid.

Ohutu töötamine.

1. Hoolitsege oma tööriistade eest hästi

- Hoidke oma kompressor, et hästi ning ohutult töötada.

- Järgige hoolduseeskirju.

- Kontrollige regulaarselt elektritööriista ühendusjuhet ja laske see kahjustuse korral üksnes tunnustatud spetsialistil uuega asendada.

- Kontrollige regulaarselt pikendusjuhtmeid ja asendage, kui need on kahjustatud.

1. Tõmmake pistik pistikupesast välja.

- Elektritööriista mittekasutuse korral, enne hooldust ja tööriistade nagu nt saeketta, puuri, freesi vahetamist.

1. Kontrollige elektritööriista võimalike kahjustuste suhtes.

- Enne elektritööriista edasist kasutamist tuleb uurida kaitseseadiseid või kergesti kahjustatud detaile nende laitmatu ja sihtotstarbekohase talitluse suhtes.

- Kontrollige üle, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni või kas detailid on kahjustatud. Kõik detailid peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et elektritööriista laitmatut käitamist tagada.

- Kahjustatud kaitseseadised ja osad tuleb lasta tunnustatud erialatöökojas remontida või välja vahetada, kui kasutusjuhendis pole mainitud teisiti.

- Ärge kasutage vigaseid või kahjustatud ühendusjuhtmeid.

1. Tähelepanu!

- Kasutage isikliku ohutuse huvides ainult kasutusjuhendis mainitud või tootja poolt soovitatudvõimainitudtarvikuidninglisaseadmeid. Muude kui käsitsusjuhendis või kataloogis soovitatud rakendustööriistade või tarvikute kasutamine võib tähendada Teile isiklikku vigastusohtu.

1. Ühendusjuhtme väljavahetamine

- Kui kahjustatakse ühendusjuhet, siis tuleb see lasta ohtude vältimiseks tootjal või elektrispetsialistil asendada. Oht elektrilöökide töttu.

1. Rehvide täitmine

- Kontrollige rehvirõhku vahetult pärast täitmist sobiva manomeetriga, nt tanklas.

1. Tänavamobiilsed

kompressorid

ehitusplatsikäitusel

- Pöörake tähelepanu sellele, et köik voolikud ja armatuurid on kompressori suurimale lubatud tööröhule sobilikud.

1. Ülespanekukoht

- Pange kompressor üles ainult tasasele pinnale.

1. Juurdevooluvoolikud on soovitatav varustada rõhkudel üle 7 bar ohutuskaabliga, nt traattrossiga.

2. Vältige voolikusüsteemile suuri koormusi kasutades murdekohtade vältimiseks painduvaid voolikuühendusi.

TÄIENDAVAD OHUTUSJUHISED

Järgige vastavate suruõhutööriistade / suruõhu- esiseadmete asjaomaseid käitusjuhendeid!

Täiendavalt tuleb järgida järgmisi üldisi juhiseid:

Ohutusjuhised suruõhu ja puhumispüstolitega töötamiseks

- Pöörake tähelepanu piisavale kaugusele tootest, kuid vähemalt 2,50 m, ja hoidke suruõhutööriistad / suruõhu-esiseadmed käituse ajal kompressorist eemal.

- Tihenduspump ja torustikud saavutavad käitamisel kõrgeid temperatuure. Puudutamine põhjustab põletusi.

- Kompressori poolt sisseimetav ōhk tuleb hoida vaba lisanditest, mis võivad tihenduspumbas tulekahjusid või plahvatusi põhjustada.

- Hoidke voolikuliitmiku vabastamisel vooliku liitmikuosa käega kinni. Nii väldite tagasipörkuvast voolikust tingitud vigastusi.

- Kandke puhumispüstoliga töötamisel kaitseprille. Võörkehade ja eemalepuhutavate osade töttu võidakse kergesti vigastusi põhjustada.

- Kandke suruõhupüstoliga töötamisel kaitseprille ja respiraatorit. Tolmud on tervistkahjustavad! Võörkehade ja eemalepuhutavate osade töttu võidakse kergesti vigastusi põhjustada.

- Ärge puhuge puhumispüstoliga inimeste suunas ega puhastage seljas olevat riietust. Vigastusoht!

Ohutusjuhised pritsimis- ja pihustus-esiseadmete (nt värvipritside) kasutamisel:

1. Hoidke pihustus-esiseadet täitmisel kompressorist eemal, et vedelik ei puutuks kompressoriga kokku.

2. Ärge pihustage pihustus-esiseadmetega (nt värvipritsidega) kunagi kompressori suunas. Niiskus võib põhjustada elektrilisi ohte!

3. Ärge töödelge värve või lahusteid leektäpiga alla 55° C. Plahvatusoht!

4. Ärge soojendage värve ja lahusteid. Plahvatusoht!

5. Kui töödeldakse tervistkahjustavaid vedelikke, siis on kaitseks nõutavad filterseadmed (näomaskid). Järgige ka selliste ainete tootjate esitatud andmeid kaitsemeetmete kohta.

6. Tuleb järgida töödeldavate materjalide ümbrispakenditele pandud ohtlike ainete määruse andmeid ja tähiseid. Vajaduse korral tuleb võtta tarvitusele täiendavad meetmed, eelkõige kanda sobivat riietust ja maske.
7. Pihustamisprotseduuri ajal ja tööruumis ei tohi suitsetada. Plahvatusoht! Samuti on värviaurud kergesti süttivad.
8. Tuletegemiskohad, lahtine valgustus või sädemeid tekitavad masinad ei tohi olemas olla või vastavalt ei tohi neid käitada.
9. Ärge säilitage ega tarbige tööruumis roogasid ja jooke. Värviaurud on tervistkahjustavad.
10. Tööruum peab olema suurem kui 30 m³ ja pihustamisel ning kuivatamisel peab olema tagatud piisav öhuvahetus.
11. Ärge pihustage vastu tuult. Järgige põlemisvõimeliste või ohtlike pritsitavate ainete pihustamisel põhimõtteliselt kohaliku politseiameti nõudeid.
12. Ärge töödelge PVC-rõhuvoolikuga selliseid aineid nagu lahustid, butüülalkohol ja metüleenkloriid.
13. Need meediumid rikuvad rõhuvooliku.
14. Tööpiirkond peab olema kompressorist eraldatud nii, et see ei saa vahetult töömeediumiga kokku puutuda.

Rõhumahutite käitamine

• Rõhumahutit käitav isik peab seda säilitama nõuetekohases seisundis, seda nõuetekohaselt käitama, järelevalvet teostama, nõutavad korrashoiu- ja parandustööd viivitamatult läbi viima ning olude kohaselt nõutavad ohutusmeetmed tarvitusele võtma.
• Järelevalveamet vöib üksikjuhtumil järelevalvemeetmeid kohaldada.
• Rõhumahutit ei tohi käitada, kui sel esineb puudusi, mis ohustavad töötajaid või kolmandaid isikuid.
• Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes. Kompressorit ei tohi kahjustatud või roostes rõhumahutiga käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöökotta.

Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja.

Kõnealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada.

Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Hoidke ohutusjuhised korralikult alles.

6. jääkriskid

Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.

- Tervise ohtu seadmine elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.

- Peale selle võivad köigist tarvitusele võetud abinõudest hoolimata valitseda mitteilmsed jääkriskid.

- Jääkriske saab minimeerida, kui järgitakse "Ohutusjuhiseid" ja "Sihtotstarbekohast kasutust" ning käsitsusjuhendit tervikuna.

- Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada. Kasutage tööriistu, mida käesolevas käsitsusjuhendis soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega.

- Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.

1. Tehnilised andmed

Võrguühendus	220 - 240 V~ / 50 Hz
Mootori võimsus	1200 W
Töörežiim	S3 25%
Kompressori pöördearv	3450 min ^-1
Rõhumahuti maht	6 l
Töörõhk	u 8 bar
Teor imivõimsus	u 192 l/min
Teoreetiline väljundvõimsus	u 90 l/min
Kaitseliik	IP30
Seadme kaal	9.7kg
Max ülespanemiskõrgus (üle NN)	1000 m

*S3 25% = periodiline vahelduvrežiim sisselülituskestusega 25% (2,5 min 10 minuti jooksul)

Müraemissiooni väärtused määrati vastavalt EN ISO 3744.

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

Müra tunnusväärtused

△ Hoiatus: Müra võib Teie tervisele tõsist mõju aval-dada. Kui masina müra ületab 85 dB (A), siis kandke palun sobivat kuulmekaitset.

Helivõimsustase LwA	96 dB(A)
Helirõhutase LpA	76 dB(A)
Määramatus KwA/pA	0,65 dB(A)

8. Enne käikuvõtmist

• Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.
• Kontrollige seadet transpordikahjustuste suhtes. Teavitage võimalikest kahjustustest kohe transpor-diettevõtet, mille kaudu kompressor kohale tarniti.
• Kompressor tuleb üles panna tarbija lähedusse.
• Tuleb vältida pikki öhutorustikke ja pikki toitetorustikke (pikenduskaableid).
• Pöörake tähelepanu kuivale ja tolmuvabale imiõhule.
• Ärge pange kompressorit üles niiskesse või märga ruumi.
• Kompressorit tohib käitada ainult sobivates ruumides (hästi ventileeritud, ümbrustemperatuur +5°C kuni 40°C). Ruumis ei tohi olla tolme, happeid, aure, plahvatusvõimelisi ega süttimisvõimelisi gaase.
• Kompressor sobib kuivades ruumides kasutamiseks. Piirkondades, kus töötatakse pritsitava vee-ga, pole kasutamine lubatud.
• Kompressorit tohib kasutada välistingimustes ainult lühiajaliselt kuivade ümbrustingimuste korral.
• Kompressor tuleb hoida alati kuiv ega tohi pärast tööd öue jääda.

9. Ülesehitus ja käsitsemine

8.1 Vörguühendus

- Kompressor on varustatud kaitsekontaktpistikuga vörgujuhtmega. Selle saab iga 16 A kaitstud 220 - 240 V\~ / 50 Hz kaitsekontakt-pistikupesa külge ühendada.

• Pöörake enne käikuvõtmist tähelepanu sellele, et vörgupinge ühildub masina võimsuse andmesildil esitatud tööpingega.
• Pikad toitejuhtmed ning pikendused, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada.
• Madalatel temperatuuridel alla +5°C on mootori käivitumine raske liikuvuse töttu ohus.

8.2 Sisse-/ Väljalüliti (joon. 2)

• Nupu (15) vajutamisel positsiooni I lülitatakse kompressor sisse.
• Kompressori väljalülitamiseks tuleb nupp (15) positsiooni 0 vajutada.

8.3 Rõhu seadistamine: (joon. 1)

• Rõhuregulaatoriga (7) saab manomeetril (5) rõhku seadistada.
• Seadistatud rõhku saab tarbida kiirliitmikul (6).

- Rõhulüliti on tehases seadistatud. Sisselülitusrõhk u 6 bar Väljalülitusrõhk u 8 bar

8.5 Rehvitäitja kasutamine

Suruõhu-rehvitäitja (13) on ette nähtud autorehvide täitmiseks; vastavate tarvikutega ka jalgrattarehvide, kummipaatide, õhkmadratsite, pallide jms täitmiseks ning reguleerimiseks. õhueemaldusventiili vajutamisega saab rõhku välja lasta.

Tähelepanu! Manomeeter pole taadeldud! Palun kontrollige pärast täitmist taadeldud seadmega õhurõhku.

8.6 Puhumispüstoli kasutamine

Te saate puhumispüstolit (12) kasutada öönesruumide, määrdunud pealispindade ja tööseadmete puhastamiseks. Kandke seejuures alati kaitseprille!

8.7 Adapterikomplekti kasutamine

Adapterikomplekti võimaldab Teil rehvitäitjat järgmisel viisil kasutada:

Pallide täispumpamine pallinõela (9) abil. Ventiiliadapter (10) võimaldab täita jalgrattarehve. Basseinide, õhkmadratsite või paatide täitmine lisaa- dapteri (11) abil.

10. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

Pritsimis- ja pihustus-esiseadmetega töötamisel ning ajutisel kasutamisel öues tuleb seade tingimata 30 mA vallandusvooluga rikkevoolu-kaitselüliti kaudu külge ühendada.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarset kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele.

Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Vahelduvvoolumootor

• Vörgupinge peab olema 220 - 240 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
  • masina tüübisildi andmed
  • mootori tüübisildi andmed

11. Puhastamine, hooldus, ladustamine ja tellida varuosi

⚠ Tähelepanu!

Tömmake enne igasuguseid seadistamisi, korrashoiutöid ja parandamisi vörgupistik välja! Vigastusoht voolulöökide töttu!

⚠ Tähelepanu!

Oodake, kuni seade on täielikult maha jahtunud! Põletusoht!

⚠ Tähelepanu!

Enne köiki puhastus- ja hooldustöid tuleb seade röhuvabaks teha! Vigastusoht!

10.1 Puhastamine

• Hoidke seade võimalikult tolmu- ja mustusevaba. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda.
• Voolik ja pihustustööriistad tuleb enne puhastamist kompressorilt lahutada. Kompressorit ei tohi veega, lahustitega vms puhastada.

10.2 Rõhumahuti hooldus (joon 1)

Tähelepanu! Rõhumahuti (2) püsivaks vastupidamiseks tuleb kondensvesi iga kord pärast käitamist väljalaskepoldi (1) avamisega välja lasta.

Laske eelnevalt katlarõhk välja (vt 10.4.1).

Väljalaskepolt avatakse vastupäeva keerates (vaate-suund kompressori alaküljelt poldile), et kondensvesi saaks röhumahutist täielikult välja voolata.

Sulgege seejärel väljalaskepolt taas (päripäeva keerates). Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes.

Kompressorit ei tohi kahjustatud või roostes rõhumahutiga käitada.

Kui tuvastate kahjustusi, siis pöörduge palun kliendi- teenindustöökotta.

10.3 Ohutusventiil (joon. 2)

Ohutusventiil (17) on seadistatud rõhumahuti kõrgeimale lubatud rõhule. Ohutusventiili pole lubatud ümber seada ega väljalaskemutri (17.1) ja selle kübara (17.3) ühenduskaitset (17.2) eemaldada.

Et ohutusventiil talitleks vajaduse korral öigesti, tuleb seda iga 30 töötunni järel, kuid vähemalt 3 korda aastas rakendada. Keerake perforeeritud väljalaskemutrit (17.1) avamiseks vastupäeva ja tömmake siis ventiili-varrast perforeeritud väljalaskemutri (17.1) kaudu käsitsi väljapoole, et avada ohutusventiili väljalase. Ventiil laseb kuuldavalt öhku välja. Seejärel keerake väljalaskemutter taas pääripäeva kinni.

10.4 Ladustamine (joon. 3)

⚠ Tähelepanu!

Lahutage seade pistikupesast ja kerige vörgukaabel (14) kaablihoidikule (4). Ventileerige seade ja köik külge ühendatud suruöhutööriistad. Pange kompressor nii ära, et ebapädevad isikud ei saa seda käiku vötta.

⚠ Tähelepanu!

Säilitage kompressorit ainult kuivas ja ebapädevatele isikutele ligipääsematus kohas. Ärge kallutage, säilitage ainult püstiselt!

10.4.1 Ülerõhu väljalaskmine

Laske ülerõhk kompressorist välja, lülitades selleks kompressori välja ja tarbides ära veel rõhumahutis oleva suruõhu, nt tühikäigul suruõhutööriistaga või puhumispüstoliga.

10.5 Transportimine

Kompressorit saab transportida käepidemest (16). Ke-rige selleks võrgukaabel (14) kaablihoidikule (4).

10.6 Tellida varuosi

Tellimisel esitage palun järgnev teave:

• Varustuse tüüp
  • Varustuse artiklinumber
• Varustuse ID number
  • Vajaliku varuosa number

10.6.1 Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletakseku-lumaterjalina.

Kuluosad*: sidestus

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

12. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi ko-gumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
• Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:
• Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad)
• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
• Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.
• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda löppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

13. Rikete kõrvaldamine

Rike Võimalik põhjus Kõrvaldamine
Kompressor ei tööta.	Võrgupinge puudub.	Kontrollige kaablit, võrgupistikut, kaitset ja pistikupesa.
	Võrgupinge liiga madal.	Vältige liiga pikki pikenduskaableid. Kasutage piisava sooneristlöikega pikenduskaablit.
	Välistemperatuur liiga madal. Ärge käitage	välistemperatuuridel alla +5°C.
	Mootor üle kuumenenud.	Laske mootoril maha jahtuda, vaj. korral kõrvaldage ülekuumenemise põhjus.
Kompressor töötab, kuid rõhk puudub.	Tagasilöögiventil ebatihe Vahetage tagasilöögiventil välja.
	Tihendid defektsed.	Kontrollige tihendid üle, laske defektsed tihendid oskustöökojas asendada.
	Kondensvee väljalaskepolt (1) ebatihe.	Pingutage polt käsitsi üle. Kontrollige poldi tihendit, vaj. korral asendage.
Kompressor töötab, manomeetril näida-takse rõhku, kuid tööriistad ei tööta.	Voolikuühendused ebatihedad.	Kontrollige suruõhuvoolik ja tööriistad üle, vaj. korral vahetage välja.
	Kiirliitmik ebatihe. Kontrollige kiirliitmik üle,	vaj. korral asendage.
	Rõhuregulaatoril (7) liiga väike rõhk seadistatud.	Keerake rõhuregulaatorit rohkem lahti.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik öigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
