| Typ výrobku | Vzduchový kompresor so zásobníkom |
| Značka | Scheppach |
| Model | HC06 |
| Výkon motora | 1200 W |
| Napájacie napätie | 220-240 V ~ 50 Hz |
| Prevádzkový tlak | 8 bar |
| Kapacita zásobníka | 6 L |
| Teoretický prietok vzduchu | 192 L/min |
| Praktický prietok vzduchu | 90 L/min |
| Hmotnosť | 9.7 kg |
| Prevádzkový režim | S3 25% (intermittent) |
| Hladina hluku | LwA 96 dB(A) / LpA 76 dB(A) |
| Trieda ochrany | IP30 |
| Počet výstupov vzduchu | 1 rýchlospojka |
| Príslušenstvo v cene | Nafukovač pneumatík, ofukovacia pištoľ, adaptéry, ihlice na balóny |
| Určené použitie | Suché a dobre vetrané vnútorné priestory |
| Údržba | Po každom použití vypustite kondenzát |
| Bezpečnosť | Bezpečnostný ventil, automatické vypnutie tlakovým spínačom |
| Náhradné diely | Dostupné cez popredajný servis Scheppach |
Často kladené otázky - HC06 SCHEPPACH
Otázky používateľov k HC06 SCHEPPACH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kompresor vo formáte PDF zadarmo! Nájdite svoj návod HC06 - SCHEPPACH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. HC06 značky SCHEPPACH.
NÁVOD NA OBSLUHU HC06 SCHEPPACH
| Hladina akustického výkonu L_wA | 96 dB(A) |
| Hladina akustického tlaku L_pA | 76 dB(A) |
| Kolísavost K_wA/pA | 0,65 dB(A) |
10.3 Pojistný ventil (obr. 2)
Vysvetlenie symbolov na prístroji
 | Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! |
 | Používajte ochranu dýchacích ciest. |
 | Používajte ochranu sluchu. Pôsobenie hluku môže spôsobit' poškodenie sluchu. |
 | Výstraha pred horúcimi dielmi |
 | Výstraha pred elektrickým napätím |
 | Upozornenie! Automatické spustenie |
 | Nevystavujte stroj daždu. Zariadenie sa smie umiestnit', uskladnit' a prevádzkovat' len v suchých okolitých podmienkach. |
 | Údaj o hladine akustického tlaku |
 | Vhodný na hustenie pneumatík. |
 | Vhodný na prevádzku pneumatických nástrojov. |
 | Vhodný na prevádzku pneumatických pištolí. |
 | Ohút neotvorte dovtedy, dokým nie je pripojená vzduchová hadica |
 | Výrobok zodpovedá platným európskym smerniciam. |
Obsah:
Strana:
- Úvod.... 103
- Popis prístroja (obr. 1, 2).... 103
- Rozsah dodávky (obr. 1).... 103
- Správny spôsob použitia 104
- Všeobecné bezpečnostné upozornenia.... 104
- Zvyškové riziká 108
- Technické údaje....108
- Pred uvedením do prevádzky.... 108
- Zloženie a obsluha....108
- Elektrická prípojka 109
- Čistenie, údržba, skladovanie a objednávanie náhradných dielov.... 110
- Likvidácia a recyklácia.... 111
- Odstraňovanie porúch 112

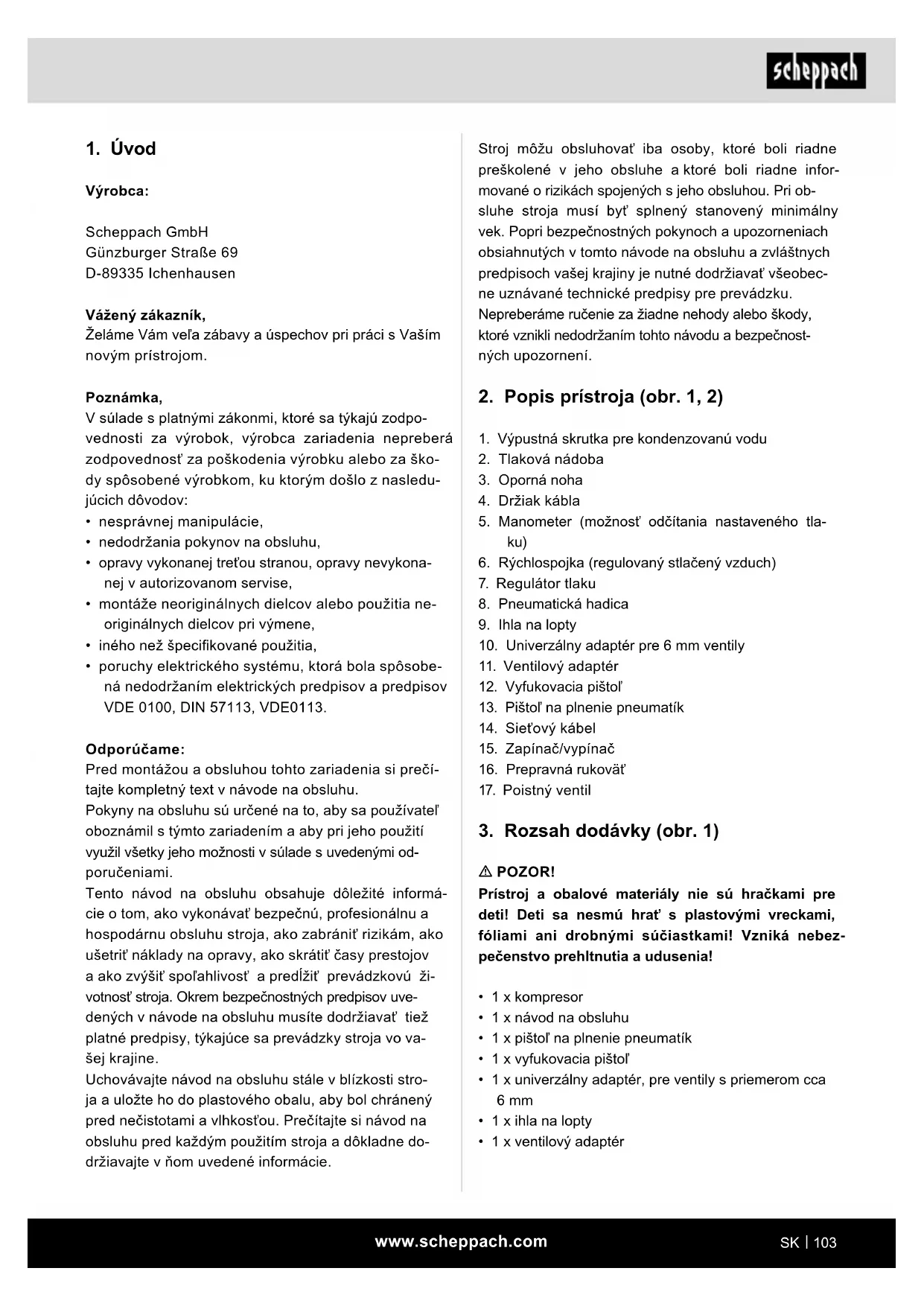

1. Úvod
Výrobca:
Scheppach GmbH
Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.
Poznámka,
V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:
- nesprávnej manipulácie,
- nedodržania pokynov na obsluhu,
- opravy vykonanej tret'ou stranou, opravy nevykona- nej v autorizovanom servise,
- montáže neoriginálnych dielcov alebo použitia ne-originálnych dielcov pri výmene,
- iného než špecifikované použitia,
- poruchy elektrického systému, ktorá bola spôsobená nedodržaním elektrických predpisov a predpisov VDE 0100, DIN 57113, VDE0113.
Odporúčame:
Pred montážou a obsluhou tohto zariadenia si prečítajte kompletný text v návode na obsluhu.
Pokyny na obsluhu sú určené na to, aby sa používatel' oboznámil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými odporučeniami.
Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetrit’ náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spol’ahlivosť a predĺžiť prevádzkovú životnosť stroja. Okrem bezpečnostných predpisov uve-dených v návode na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine.
Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkost'ou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ňom uvedené informácie.
Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizikách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený stanovený minimálny vek. Popri bezpečnostných pokynoch a upozorneniach obsiahnutých v tomto návode na obsluhu a zvláštnych predpisoch vašej krajiny je nutné dodržiavať všeobecne uznávané technické predpisy pre prevádzku.
Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.
2. Popis prístroja (obr. 1, 2)
- Výpustná skrutka pre kondenzovanú vodu
- Tlaková nádoba
- Oporná noha
- Držiak kábla
- Manometer (možnosť odčítania nastaveného tlaku)
- Rýchlospojka (regulovaný stlačený vzduch)
- Regulátor tlaku
- Pneumatická hadica
- Ihla na lopty
- Univerzálny adaptér pre 6 mm ventily
- Ventilový adaptér
- Vyfukovacia pištol
- Pištol' na plnenie pneumatík
- Sietový kábel
- Zapínač/vypínač
- Prepravná rukoväť
- Poistný ventil
Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat' s plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!
- 1 x kompresor
• 1 x návod na obsluhu
• 1 x pištol' na plnenie pneumatík
• 1 x vyfukovacia pištol - 1 x univerzálny adaptér, pre ventily s priemerom cca 6 mm
-
1 x ihla na lopty
• 1 x ventilový adaptér -
Otvorte obal a opatrne vyberte prístroj.
- Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).
- Skontrolujte, či je rozsah dodávky kompletný.
- Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
- Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
4. Správny spôsob použitia
Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje, ktoré sa môžu prevádzkovat's množstvom vzduchu do cca 90 l/min (napr. plnenie pneumatík, vyfukovacia pištol' a lakovacia pištol').
Kompresor sa smie prevádzkovat' len v suchých a dobre vetraných vnútorných priestoroch.
Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym použivaním ručí používatel/obsluhujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.
⚠️ VAROVANIE Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie.
Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/ alebo t'ažké poranenia.
Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.
Pojem elektrické náradie použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie napájané zo siete (so sieťovým káblom) alebo na elektrické náradie poháňané z akumulátora (bez sieťového kábla).
Neporiadok a neosvetlené pracovné priestory môžu viest' k úrazom.
b. S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach.
Elektrické prístroje vytvárajú iskry, ktoré môžu zapálit' prach alebo výpary.
c. Deti a iné osoby držte v dostatočnej vzdialenosti od elektrického prístroja počas jeho používania.
Pri nepozornosti môžete stratit kontrolu nad elektrickým náradím.
a. Pripojovacia zástrčka elektrického prístroja musí pasovat' do zásuvky.
Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými prístrojmi. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
b. Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky.
c. Chránte elektrické prístroje pred dažd'om alebo vlhkost'ou.
Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
d. Nepoužívajte kábel na nosenie či zavesenie elektrického prístroja, ani na vytiahnutie zástrčky zo zásuvky.
Kábel chráněte pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťami prístroja. Poškodené alebo zamotané káble zvyšujú riziko zásahu elektrickým prúdom.
e. Ak s elektrickým prístrojom pracujete vonku, používajte iba predlžovacie káble, ktoré sú vhodné aj pre exteriér.
Použitie predlžovacieho kábla vhodného pre vonkajšie priestory znižuje riziko zásahu elektrickým prúdom.
Na voľnom priestranstve používajte iba povolené a príslušne označené predlžovacie káble.
Používajte káblový bubon iba v rozvinutom stave.
f. Ak je nevyhnutná prevádzka elektrického náradia vo vlhkom prostredí, použite prúdový chránič so spúšťacím prúdom 30 mA alebo menej. Používanie ochranného vypínača proti chybnému prúdu znižuje riziko zásahu elektrickým prúdom.
Bezpečnost' osób
a. Bud'te pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elektrické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov.
Jediná chvil'ka nepozornosti pri použivaní elektrického prístroja môže viest' k závažným poraneniam.
b. Noste osobné ochranné vybavenie a vždy používajte ochranné okuliare.
Nosenie osobného ochranného výstroja, ako je protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba či ochrana sluchu, znižuje v závislosti od typu elektrického prístroja a jeho použitia riziko poranení.
c. Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, predtým ako ho pripojíte k napájaniu prúdom a/alebo ku akumulátoru.
Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnutý elektrický prístroj pripojíte k napájaniu prúdom, môže dôjst' k úrazom.
d. Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo skrutkovače.
Nástroj alebo klúč, ktorý sa nachádza v otáčajúcej sa časti prístroja, môže viest' k poraneniam.
e. Vyhýbajte sa abnormálnemu držaniu tela.
Zaistite si bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môčť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách.
f. Noste vhodný odev. Nenoste volný odev ani šperky. Vlasy, odev a rukavice držte mimo dosahu pohybujúcich sa dielov.
Vol'ný odev, šperky či dlhé vlasy môžu zachytit' pohybujúce sa časti.
Pri prácach vonku odporúčame nosit' gumené rukavice a protišmykovú obuv.
Pri dlhých vlasoch noste siet'ku na vlasy.
g. Ak sa dajú namontovat' zariadenia na odsávanie a zachytávanie prachu, uistite sa, že sú pripojené a správne sa používajú. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom.
h. Nenechajte sa ukolísat' falošnou bezpečnost'ou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj ked' ste vd'aka mnohonásobnému použitiu oboznámení s elektrickým náradím.
L'ahkovážne konanie môže v okamihu viest' k t'ažkým poraneniam.
Používanie a ošetrovanie elektrického prístroja
a. Prístroj nepreťažujte.
Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.
b. Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút' alebo vypnút', je nebezpečné a musí sa opravit'.
c. Skôr ako vykonáte nastavenia prístroja, vymeníte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímatel'ný akumulátor.
Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického prístroja.
d. Nepoužívané elektrické náradie uchovávajte mimo dosahu detí.
Elektrické náradie nedovol'te používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Nepoužívané elektrické prístroje sa musia skladovať na suchom, vysoko položenom alebo uzatvorenom priestore, mimo dosahu detí.
e. O svoje elektrické náradie a vložený nástroj sa dôkladne starajte.
Skontrolujte, či pohyblivé časti bezchybne fungujú a nie sú zablokované a či sú zlomené alebo natol'ko poškodené diely, že by sa mohla negativne ovplyvnit funkcia elektrického prístroja. Pred použitím elektrického náradia dajte poškodené diely opravit'. Príčinou mnohých úrazov je nesprávna údržba elektrických prístrojov.
f. Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa vedú.
g. Používajte elektrické náradie, príslušenstvo, vložené nástroje atd'. podl'a týchto pokynov.
Zohl'adnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viest k nebezpečným situáciám.
h. Rukoväte a plochy rukovätí udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a plochy rukovätí neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.
Servis
a. Vaše elektrické náradie nechajte opravovat' len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi.
Tým sa zabezpečí zachovanie bezpečnosti elektrického prístroja.
Bezpečnostné upozornenia pre kompresory
⚠ Pozor! Pri používaní tohto kompresora je nutné na ochranu pred zásahom elektrickým prúdom, nebezpečenstvom poranenia a nebezpečenstvom požiaru dodržiavať nasledujúce základné bezpečnostné opatrenia.
Pred použitím prístroja si prečítajte si a dodržiavajte tieto upozornenia.
Bezpečná práca.
- O vaše prístroje sa dôkladne starajte
- Dodržiavajte predpisy týkajúce sa údržby.
- Pravidelne kontrolujte pripojovacie vedenie elektrického prístroja a pri poškodení ho nechajte vymenit odborníkom.
- Predlžovacie vedenia pravidelne kontrolujte a v prípade poškodenia ich vymeňte.
- Pri nepoužívaní elektrického prístroja, pred údržbou a pri výmene nástrojov, napr. pílového kotúča, vrtáka, frézy.
- Elektrický prístroj skontrolujte ohľadne prípadných poškodení
- Pred d'alším používaním elektrického prístroja sa musia ochranné zariadenia alebo l'ahko poškodené diely dôkladne prekontrolovat' na ich bezchybnú funkciu v súlade s určením.
- Skontrolujte, či pohyblivé diely fungujú bezchybne a nezasekávajú sa, alebo či nie sú poškodené diely. Všetky diely musia byt správne namontované a splnit' všetky podmienky pre zaručenie bezchybnej prevádzky elektrického prístroja.
- Poškodené ochranné zariadenia a diely sa musia v súlade s predpismi nechat' opravit' alebo vymenit' v autorizovanej dielni, pokial' nie je v návode na obsluhu uvedené inak.
- Nepoužívajte chybné ani poškodené prípojné vedenia.
- Pozor!
- V záujme vašej vlastnej bezpečnosti používajte iba príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu alebo sú odporúčané či uvedené výrobcom. Použitie iných vložených nástrojov alebo príslušenstva než tých, ktoré odporúča návod na obsluhu alebo katalóg, môže pre vás znamenať nebezpečenstvo fyzického zranenia.
- Výmena prípojného vedenia
- Ak je prípojné vedenie poškodené, musí ho výrobca alebo kvalifikovaná osoba v oblasti elektriky vymenit, aby sa zabránilo ohrozeniam. Nebezpečenstvo v dôsledku zásahov elektrickým prúdom.
- Naplnenie pneumatík
- Po komunikáciách prepravovatel'né kompresory v staveniskovej prevádzke
- Dbajte na to, aby všetky hadice a armatúry boli vhodné pre najvyšší prípustný prevádzkový tlak kompresora.
- Inštalácia
- Kompresor umiestnite iba na rovnú plochu.
-
Odporúča sa, aby sa privádzacie hadice pri tlakoch nad 7 bar vybavili bezpečnostným káblom, napr. drôteným lanom.
-
Zabráňte silným zaťaženiam na systém vedení tým, že použijete flexibilné hadicové prípojky, aby ste zabránili zalomeným miestam.
DODATOČNÉ BEZPEČNOSTNÉ UPOZORNENIA
Dodržiavajte príslušné návody na obsluhu jednotlivých pneumatických nástrojov/pneumatických prídavných prístrojov! Nasledujúce všeobecné upozornenia sa musia dodatočne dodržiavať:
- Dbajte na dostatočnú vzdialenost od produktu, minimálne. však 2,50 m a udržiavajte pneumatické nástroje/pneumatické prídavné prístroje počas prevádzkyvdoštatočnejvzdialenosti odkompresora.
- Kompresorové čerpadlo a vedenia dosahujú počas prevádzky vysoké teploty. Dotýkanie sa môže viest' k popáleninám.
- Vzduch nasávaný z kompresora je potrebné udržiavať bez prímesí, ktoré by v kompresorovom čerpadle mohli viest' k požiarom alebo výbuchom.
- Pri uvolňovaní hadicovej spojky držte spojku hadice pevne rukou. Tak zabránite poraneniam spôsobeným vymrštením hadice.
- Pri prácach s vyfukovacou pištolou noste ochranné okuliare. Cudzie telesá a vyfúknuté diely môžu l'ahko spôsobit' poranenia.
- Pri prácach s pneumatickou pištoľou noste ochranné okuliare a respirátor. Prach je zdraviu škodlivý! Cudzie telesá a vyfúknuté diely môžu l'ahko spôsobit' poranenia.
- Nefúkajte vyfukovacou pištol'ou na osoby alebo na oblečenie na tele. Nebezpečenstvo poranenia!
Bezpečnostné upozornenia pri používaní postrekovacích a rozprašovacích prídavných zariadení (napr. rozprašovače farby):
- Udržiavajte rozprašovacie prídavné zariadenie v dostatočnej vzdialenosti od kompresora, aby sa nedostal do kontaktu s tekutinou.
- Používajte rozprašovacie prídavné zariadenia (napr. rozprašovače farby) v smere kompresora. Vlhkost môže viest ku elektrickým rizikám!
- Nespracúvajte laky alebo rozpúšťadlá s bodom vzplanutia nižším ako 55 °C. Nebezpečenstvo výbuchu! Laky a rozpúšťadlá nezahrievajte. Nebezpečenstvo výbuchu!
-
Ak sa spracovávajú zdraviu škodlivé kvapaliny, vyžadujú sa na ochranu filtračné prístroje (masky na tvár). Dodržiavajte tiež informácie o ochranných opatreniach poskytnutých výrobcami takýchto látok.
-
Dbajte na údaje uvedené na obaloch spracúvaných materiálov a označenia nariadenia o nebezpečných látkach. V prípade potreby sa musia urobit' dodatočné ochranné opatrenia, predovšetkým sa musí nosit' vhodné oblečenie a masky.
- Počas procesu striekania, ako aj v pracovnom priestore sa nesmie fajčit'. Nebezpečenstvo výbuchu! L'ahko horľavé sú aj výpary z farieb.
- Ohniská, otvorený plameň alebo stroje tvoriace iskry nesmú byť prítomné, resp. prevádzkované.
- Jedlá a nápoje neuchovávajte ani nekonzumujte v pracovnom priestore. Výpary z farieb sú zdraviu škodlivé.
- Pracovný priestor musí byt' väčší ako 30 m³ a pri striekaní a sušení musí byt' zaistená dostatočná výmena vzduchu.
- Nikdy nestriekajte proti vetru. Pri postrekovaní horľavých, resp. nebezpečných postrekovacích materiálov rešpektujte ustanovenia miestneho policajného orgánu.
- Pomocou PVC tlakovzdušnej hadice nespracúvajte médiá, ako lakový benzín, butylalkohol a dichlórmetán.
- Tieto médiá poškodzujú tlakovzdušnú hadicu.
- Pracovná oblast musí byt' od kompresora oddelená tak, aby sa tento nedostal do priameho kontaktu s pracovným médiom.
Prevádzka tlakových nádob
- Používatel' tlakovej nádoby musí udržiavať tlakovú nádobu v riadnom stave, správne ju používať, riadne kontrolovať, bezodkladne vykonávať potrebné údržbárske práce a opravy a podľa potreby prijať potrebné bezpečnostné opatrenia.
- Dozorný úrad môže v jednotlivých prípadoch nariadit potrebné kontrolné opatrenia.
- Tlaková nádoba sa nesmie prevádzkovat', ak vykazuje nedostatky, ktoré môžu viest' k ohrozeniu zamestnancov alebo tretích osôb.
- Pred každou prevádzkou skontrolujte, či tlaková nádoba nejaví známky hrdze a poškodení. Kompresor sa nesmie prevádzkovat's poškodenou alebo zhrdzavenou tlakovou nádobou. V pripade zistenia poškodení sa obrát'te na zákaznícky servis.
Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty.
Na zníženie nebezpečenstva závažných alebo smrtelných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.
Bezpečnostné upozornenia si dobre uschovajte.
6. Zvyškové riziká
Stroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostnotechnických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.
- Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.
- Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.
- Zvyškové riziká je možné minimalizovat, ak sa spolu dodržiavaju „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.
- Vyhýbajte sa náhodným uvedeniam stroja do prevádzky: pri zasunutí zástrčky do zásuvky sa nesmie stlačit' tlačidlo prevádzky. Používajte nástroj odporúčaný v návode na obsluhu. Tak dosiahnete, že stroj dosiahne optimálne výkony.
- Nikdy nevkladajte ruky do pracovnej oblasti, keď je stroj v prevádzke.
7. Technické údaje
Siet'ové pripojenie 220 - 240 V\~ / 50Hz
| Výkon motora | 1200 W |
| Pracovný režim | S3 25% |
| Otáčky kompresora | 3450 min ^-1 |
| Objem tlakovej nádrže | 6 |
| Prevádzkový tlak | ca. 8 bar |
| Teor. nasávací výkon | ca. 192 l/min |
| Teoretický výkon | ca. 90 l/min |
| Druh ochrany | IP30 |
| Hmotnosť prístroja | 9.7 kg |
| Max. nadmorská výška (m.n. m.): | 1000 m |
*S3 25% = periodická prerušovaná prevádzka s do-bou zapnutia 25 % (2,5 min vo vzt'ahu k 10 minútam)
Emisné hodnoty hluku boli merané podľa EN ISO 3744.
Noste ochranu sluchu.
Vplyv hluku môže spôsobit' stratu sluchu.
⚠ Varovanie: Hluk môže mat' závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB (A), noste, prosím, vhodnú ochranu sluchu.
| Hladina akustického výkonu L_wA | 96 dB(A) |
| Hladina akustického tlaku L_pA | 76 dB(A) |
| Nepresnost' K_wA/pA | 0,65 dB(A) |
8. Pred uvedením do prevádzky
- Presvedčite sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.
- Skontrolujte prípadné poškodenie transportom. Akékol'vek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor.
- Postavenie kompresora sa musí uskutočnit' v blízkosti spotrebiča.
- Dlhé vzduchové vedenia a dlhé prívodné vedenia (predlžovacie káble) sa neodporúčajú.
- Dbat' na suchý a bezprašný nasávaný vzduch.
- Neumiestňujte kompresor vo vlhkej alebo mokrej miestnosti.
- Kompresor smie byt' používaný len vo vhodných miestnostiach (dobre vetraných, s teplotou okolia +5 °C až 40 °C). V miestnostiach sa nesmie nachádzat' prach, kyseliny, výpary, explozívne ani zápalné plyny.
- Kompresor je vhodný pre použitie v suchých miestnostíach. V oblastiach, kde sa pracuje so striekajú-cou vodou, je použitie prístroja zakázané.
- Kompresor sa smie používať len krátky čas, v suchých okolitých podmienkach a v exteriéri.
- Kompresor musí byt' vždy suchý a nesmie sa po práci nechávat' vo vol'nom priestore.
9. Zloženie a obsluha
8.1 Siet'ové pripojenie
- Kompresor je vybavený sietovým elektrickým káb- lom so zástrčkou s ochranným kontaktom. Táto zástrčka môže byť zapojená na každej zásuvke s ochranným vodičom 220 - 240 V\~ / 50Hz, ktorá je zabezpečená istením s hodnotou 16 A.
- Pred uvedením do prevádzky dbajte na to, či prítomné siet'ové napätie zodpovedá prevádzkovému napätiu (podľa typového štítku na prístroji).
- Dlhé prívodné vedenia, ako aj predlžovacie káble, káblové bubny atd. Spôsobujú zníženie napätia a môžu tak zabrániť rozbehnutiu motora.
- Pri nízkych teplotách pod +5 °C je nábeh motora ohrozený t'ažkým chodom.
8.2 Zapínač/vypínač (obr. 2)
- Prepnutím tlačidla (15) do polohy I sa zapne kompresor.
- Pre vypnutie kompresora sa tlačidlo (15) musí prepnút do polohy 0.
8.3 Nastavenie tlaku: (obr. 1)
Pomocou regulátora tlaku (7) sa dá na manometri (5) nastavit' tlak.
Nastavený tlak sa dá odčítať na rýchlospojke (6).
8.5 Použitie pištole na plnenie pneumatík
Pneumatická pištoľ na plnenie pneumatík (13) slúži na plnenie pneumatík automobilov, s príslušným príslušenstvom aj na plnenie a úpravu tlaku pneumatík bicyklov, nafukovacích člnov, nafukovacích matracov, lôpt atd'. Stlačením odvzdušňovacieho ventilu je možné vypustit' tlak.
Prosím, tlak vzduchu po naplnení skontrolujte ciachovaným prístrojom.
Vyfukovaciu pištol' (12) môžete použit' na čistenie du- tých priestorov, znečistených povrchov a pracovných nástrojov.
Vždy noste ochranné okuliare!
8.7 Používanie súpravy adaptérov
Súprava adaptérov rozširuje použitie pištole na plnenie pneumatík o nasledujúce d'alšie možnosti:
Pumpovanie lôpt pomocou ihly na lopty (9).
Ventilový adaptér (10) umožňuje plnenie pneumatík bicyklov.
Plnenie bazénov, nafukovacích matracov alebo člnov pomocou prídavného adaptéra (11).
10. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Siet'ová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedať týmto predpisom.
Pri prácach s postrekovačmi a rozprašovacími prídavnými zariadeniami, ako aj pri dočasnom používaní vo vol'nom priestore, sa musí prístroj pripojit len pomocou prúdového chrániča s vypínacím prúdom 30 mA.
Poškodené elektrické prípojné vedenie.
Na elektrických prípojných vedeniach často vznikajú škody na izolácii.
Príčinami môžu byt:
- Stlačené miesta, ked' sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
- Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
- Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
- Škody na izolácii pri vytrhnutí zo zásuvky v stene.
- Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú ži-votunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo toto pripojené k elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F.
Vytlačenie označenia typu na prípojnom kábli je predpis
Motor na striedavý prúd
- Sietové napätie musí predstavovat' 220 - 240 V\~.
- Predlžovacie vedenia do dĺžky 25 m musia vykazovat' priemer 1,5 mm².
Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.
V prípade otázok uvedte, prosím, nasledujúce údaje:
11. Čistenie, údržba, skladovanie a objednávanie náhradných dielov
⚠ Pozor!
Pred všetkými čistiacimi a údržbovými prácami vytiah-nite kábel zo siete! Nebezpečenstvo poranenia elek-trickými údermi!
⚠ Pozor!
Počkajte, kým bude prístroj úplne vychladnutý! Nebezpečenstvo popálenia!
⚠ Pozor!
Pred všetkými čistiacimi a údržbovými prácami zbavit' prístroj tlaku! Nebezpečenstvo poranenia!
10.1 Čistenie
- Udržujte prístroj vždy v čo najčistejšom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
- Odporúčame, aby ste prístroj čistili priamo po každom použití.
- Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda.
- Hadica a striekacie nástroje sa musia pred čistením odpojit' z kompresora. Kompresor nesmie byt' čistený vodou, rozpúšťadlami a pod.
Pozor! Na zaručenie dlhej životnosti tlakovej ná- doby (2) je potrebné po každej prevádzke otvorit' vypúšťaciu skrutku (1) a vypustit' kondenzovanú vodu.
Predtým nechajte vypustit' tlak z kotla (pozri 10.4.1). Vypúšťacia skrutka sa otvorí otočením proti smeru pohybu hodinových ručičiek (smer pohl’adu na skrutku zo spodnej strany kompresora), aby bolo možné úplne vypustit' kondenzovanú vodu z tlakovej nádoby. Potom vypúšťaciu skrutku opát' zatvorte (otočte v smere pohybu hodinových ručičiek).
Kompresor sa nesmie prevádzkovat s poškodenou alebo zhrdzavenou tlakovou nádobou. V prípade zistenia poškodení sa obrátte na zákaznícky servis.
10.6 Poistný ventil (obr. 2)
Poistný ventil (17) je nastavený na najvyšší prípustný tlak tlakovej nádoby. Nie je povolené prestavovat poistný ventil alebo poistku spojenia (17.2) medzi vypúšt'acou maticou (17.1) a jej uzáverom (17.3).
Poistný ventil sa musí aktivovat' každých 30 prevádzkových hodín min. 3-krát ročne, aby v prípade potreby fungoval. Otvorte perforovanú vypúšťaciu maticu (17.1) v protismere hodinových ručičiek a následne potiahnite ventilovú tyčku cez perforovanú vypúšťaciu maticu (17.1) ručne smerom von, aby ste otvorili výpust poistného ventilu. Cez ventil teraz počutel'ne uniká vzduch. Následne utiahnite vypúšťaciu maticu otočením v sme-re hodinových ručičiek.
10.4 Uskladnenie (obr. 3)
⚠ Pozor!
Zariadenie odpojte od zásuvky a naviňte sietový kábel (14) na držiak kábla (4). Odvzdušnite zariadenie a všetky pripojené pneumatické nástroje. Odstavte kompresor tak, aby ho nemohli uviesť do prevádzky neoprávnené osoby.
⚠ Pozor!
Kompresor skladovat' len v suchom prostredí, ktoré je neprístupné nepovolaným osobám. Nepreklápat', ale skladovat' v postavenom stave!
10.4.1 Vypustenie pretlaku
Vypustite pretlak z kompresoru takým spôsobom, že kompresor vypnete a spotrebujete ešte prítomný tlak vzduchu v tlakovej nádobe, napr. Pustením pneumatického nástroja na vol'nobeh alebo vyfukovacou pištoľou.
10.5 Preprava (obr. 2/4)
10.6 Objednávanie náhradných dielov
- Pri objednávke náhradných dielov musia byt' uvedené nasledujúce údaje:
- Typ stroja
• Výrobné číslo stroja - Identifikačné číslo stroja
- Číslo potrebného náhradného dielu
10.6.1 Servisné informácie
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Diely podliehajúce opotrebeniu*: spájanie
Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.
12. Likvidácia a recyklácia
Upozornenia k baleniu
Baliace materiály sa dajú recyklovať. Prosím, likvidujte balenia ekologicky.
Upozornenia k elektrickým a elektronickým zariadeniam (ElektroG)
Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale musia sa zbierat', resp. likvidovat' oddelene!
- Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat' bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
- Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.
- Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!
- Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovat' s domovým odpadom.
- Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:
- Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).
- Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.
- Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.
- Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.
- V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívateľa zabezpečit bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.
- Tieto vyhlásenia sa vzt'ahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu elektrických a elektronických zariadení platit' odliš- né predpisy.
13. Odstraňovanie porúch
| Porucha Možná príčina Náprava | ||
| Kompresor nebeží. | Nie je k dispozícii sietové napätie. | Skontrolovať kábel, sietovú zástrčku, poistku a zásuvku. |
| Príliš nízke sietové napätie. | Nepoužívať príliš dlhé predlžovacie káble. Použit' predlžovací kábel s dostatočným prierezom žily. | |
| Vonkajšia teplota príliš nízka. | Neprevádzkovat' pri vonkajšej teplote nižšej ako +5°. | |
| Prehriaty motor. | Motor nechat' vychladnút' prípadne odstránit' príčinu prehriatia. | |
| Kompresor beží, avšak bez tlaku. | Spätný ventil je netesný. Vymeniť spätný ventil. | |
| Tesnenia sú poškodené. | Skontrolovať tesnenia, opotrebované tesnenia nechat' vymeniť v odbornom servise. | |
| Vypúšťacia skrutka na kondenzovanú vodu (1) netesná. | Rukou dotiahnuť skrutku. Skontrolovať tesnenie na skrutke, prípadne vymeniť. | |
| Kompresor beží, tlak sa zobrazuje na manometri, ale nástroje nebežia. | Netesné hadicové spoje. | Skontrolovať pneumatickú hadicu a nástroje, v prípade potreby vymeniť. |
| Netesná rýchlospojka. | Skontrolovať rýchlospojku, v prípade potreby vymeniť. | |
| Nastavený príliš nízky tlak na reguláto-re tlaku (7). | Regulátor tlaku d'alej povoliť. | |
Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne použivané počas zákonného termínu záruky tak, že bezplatne vymeníme každú časť aparátu, ktorá sa v priebehu tohto času môže stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatel’ovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylůčené.
