Produkttype	Kompressor med beholder
Mærke	Scheppach
Model	HC06
Motoreffekt	1200 W
Forsyningsspænding	220-240 V ~ 50 Hz
Arbejdstryk	8 bar
Beholderkapacitet	6 L
Teoretisk luftstrøm	192 L/min
Praktisk luftstrøm	90 L/min
Vægt	9.7 kg
Driftstilstand	S3 25% (intermitterende)
Støjniveau	LwA 96 dB(A) / LpA 76 dB(A)
Beskyttelsesklasse	IP30
Antal luftudtag	1 hurtigkobling
Inkluderede tilbehør	Dækpumpe, blæsepistol, adaptere, ballonnål
Tilsigtet brug	Tørre, godt ventilerede indendørsområder
Vedligeholdelse	Tøm kondensvand efter hver brug
Sikkerhed	Sikkerhedsventil, automatisk stop via trykafbryder
Reservedele	Tilgængelige via Scheppachs kundeservice

Ofte stillede spørgsmål - HC06 SCHEPPACH

Hvordan starter jeg kompressoren?

Tilslut apparatet til en 220-240 V stikkontakt, og sæt tænd/sluk-kontakten (15) i position I. Kompressoren starter og bygger tryk op til ca. 8 bar.

Hvad er det maksimale arbejdstryk?

Det maksimale tryk er 8 bar. Trykafbryderen er fabriksindstillet til at afbryde ved 8 bar og genstarte ved ca. 6 bar.

Hvordan tømmer jeg kondensvand fra beholderen?

Efter hver brug skal du åbne aftapningsskruen (1) under beholderen ved at dreje den mod uret for at tømme kondensvandet. Spænd den derefter. Sørg for, at beholderen ikke er under tryk, før du åbner.

Kan jeg bruge kompressoren udendørs?

Udendørs brug er kun mulig kortvarigt og under tørre forhold. Kompressoren skal beskyttes mod regn og fugt. Udendørs skal du bruge en egnet forlængerledning og en 30 mA fejlstrømsafbryder.

Hvad gør jeg, hvis kompressoren ikke starter?

Kontroller netspændingen og sikringen. Sørg for, at omgivelsestemperaturen er over +5°C. Hvis motoren er overophedet, lad den køle af. Kontroller strømkablet.

Hvordan justerer jeg udgangstrykket?

Brug trykregulatoren (7) til at indstille det ønskede tryk, som aflæses på manometeret (5). Det indstillede tryk er tilgængeligt ved hurtigkoblingen (6).

Hvilke værktøjer kan jeg bruge med denne kompressor?

Du kan bruge trykluftværktøj med et luftforbrug på ca. 90 L/min, såsom dækpumper, blæsepistoler, malingssprøjter osv. Kontroller værktøjets kompatibilitet.

Hvordan vedligeholder jeg trykbeholderen?

Før hver brug skal du kontrollere for rust eller skader. Efter hver brug skal du tømme kondensvand. Få sikkerhedsventilen kontrolleret periodisk (hver 30. driftstime).

Er kompressoren egnet til sprøjtemaling?

Ja, den kan bruges med en egnet malingssprøjte. Sørg for at overholde sikkerhedsanvisningerne: sprøjt ikke mod kompressoren, brug produkter med et flammepunkt over 55°C, og brug beskyttelsesmaske.

Hvor kan jeg finde reservedele?

Reservedele er tilgængelige via Scheppachs kundeservice. Oplys apparatets type, reference og serienummer. Sliddele (som koblingen) er forbrugsvarer.

BRUGSANVISNING HC06 SCHEPPACH

Defekt elanslutningskabel.

Forklaring på symboler, der bruges på apparatet

	Læs og følg betjeningsvejledningen og sikkerhedsanvisningerne før idriftsættelse!
	Benyt åndedrætsværn.
	Brug høreværn. Støjens påvirkning kan medføre høreskader.
	Pas på varm overflade.
	Advarsel om elektrisk spænding.
	Advarsel mod automatisk igangsætning.
	Udsæt ikke maskinen for regn. Apparatet må kun placeres, opbevares og benyttes i tørre omgivelser.
	Angivelse af lydtryksniveau i dB
	Egnet til oppumpning af dæk.
	Egnet til drift af trykluftværktøjer.
	Egnet til drift af trykluftpistoler.
	Du må ikke åbne hanen, før luftslangen er tilsluttet.
	Produktet opfylder gældende EU-direktiver.

1. Indledning 219
2. Beskrivelse af apparatet (Fig. 1, 2).... 219
3. Levering (Fig. 1)....219
4. Korrekt anvendelse....220
5. Generelle sikkerhedshenvisninger 220
6. Restrisici 223
7. Tekniske specifikationer 224
8. Inden apparatet tages i brug 224
9. Opsætning og betjening 224
10. Elektrisk tilslutning.... 225
11. Rengøring, vedligeholdelse, opbevaring og bestilling af reservedele.... 225
12. Bortskaffelse og Genbrug.... 226
13. Problemløsning....227

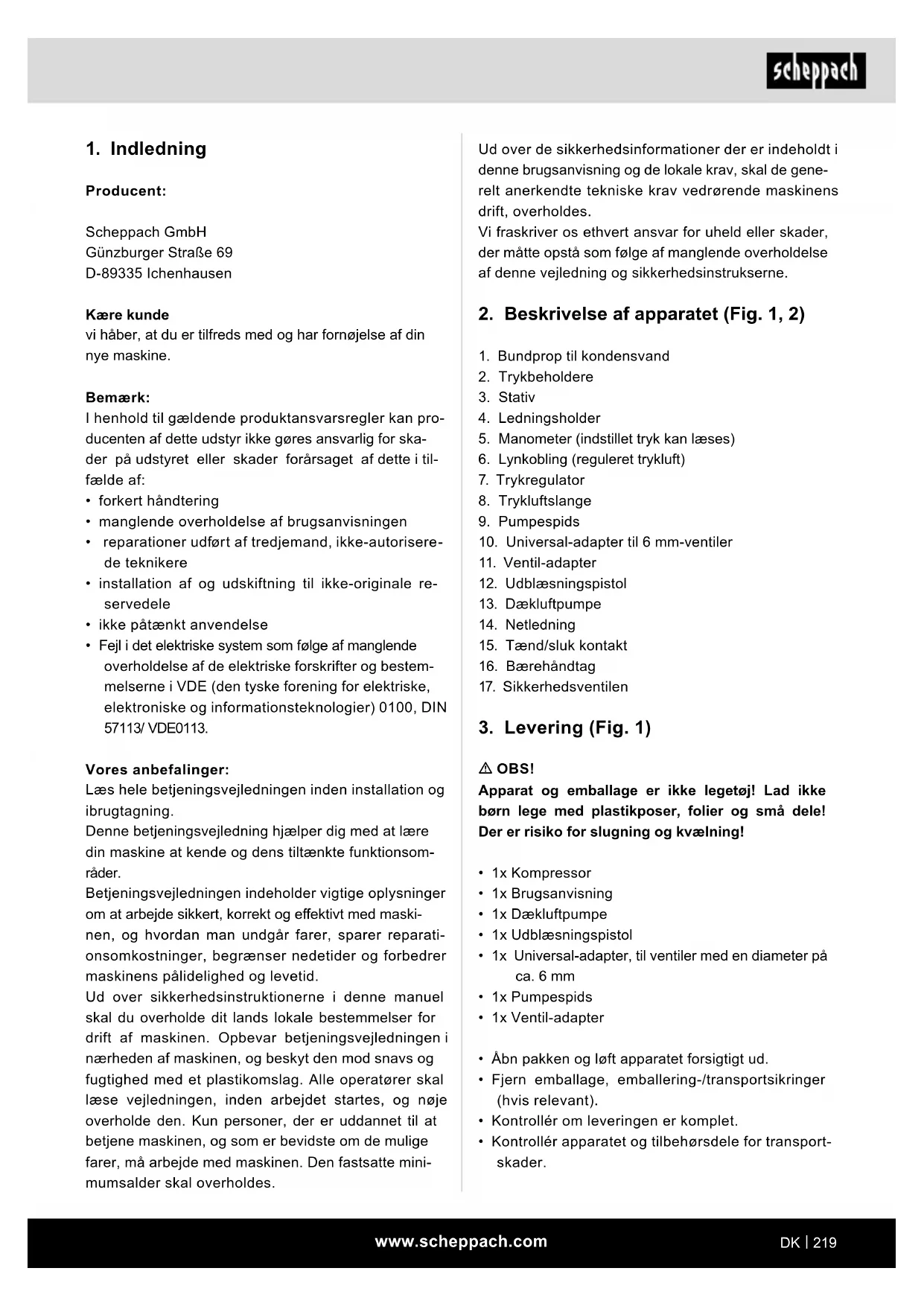

1. Indledning

Producent:

Scheppach GmbH

vi håber, at du er tilfreds med og har fornøjelse af din nye maskine.

Bemærk:

I henhold til gældende produktansvarsregler kan producenten af dette udstyr ikke gøres ansvarlig for skader på udstyret eller skader forårsaget af dette i tilfælde af:

• forkert håndtering
• manglende overholdelse af brugsanvisningen
• reparationer udført af tredjemand, ikke-autorisere-de teknikere
• installation af og udskiftning til ikke-originale reservedele
• ikke påtænkt anvendelse
• Fejl i det elektriske system som følge af manglende overholdelse af de elektriske forskrifter og bestemmelserne i VDE (den tyske forening for elektriske, elektroniske og informationsteknologier) 0100, DIN 57113/ VDE0113.

Vores anbefalinger:

Læs hele betjeningsvejledningen inden installation og ibrugtagning.

Denne betjeningsvejledning hjælper dig med at lære din maskine at kende og dens tiltænkte funktionsområder.

Betjeningsvejledningen indeholder vigtige oplysninger om at arbejde sikkert, korrekt og effektivt med maskinen, og hvordan man undgår farer, sparer reparationsomkostninger, begrænser nedetider og forbedrer maskinens pålidelighed og levetid.

Ud over sikkerhedsinstruktionerne i denne manuel skal du overholde dit lands lokale bestemmelser for drift af maskinen. Opbevar betjeningsvejledningen i nærheden af maskinen, og beskyt den mod snavs og fugtighed med et plastikomslag. Alle operatører skal læse vejledningen, inden arbejdet startes, og nøje overholde den. Kun personer, der er uddannet til at betjene maskinen, og som er bevidste om de mulige farer, må arbejde med maskinen. Den fastsatte minimumsalder skal overholdes.

Ud over de sikkerhedsinformationer der er indeholdt i denne brugsanvisning og de lokale krav, skal de generelt anerkendte tekniske krav vedrørende maskinens drift, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Beskrivelse af apparatet (Fig. 1, 2)

1. Bundprop til kondensvand
2. Trykbeholdere
3. Stativ
4. Ledningsholder
5. Manometer (indstillet tryk kan læses)
6. Lynkobling (reguleret trykluft)
7. Trykregulator
8. Trykluftslange
9. Pumpespids
10. Universal-adapter til 6 mm-ventiler
11. Ventil-adapter
12. Udblæsningspistol
13. Dækluftpumpe
14. Netledning
15. Tænd/sluk kontakt
16. Bærehåndtag
17. Sikkerhedsventilen

3. Levering (Fig. 1)

▲ OBS!

Apparat og emballage er ikke legetøj! Lad ikke børn lege med plastikposer, folier og små dele! Der er risiko for slugning og kvælning!

• 1x Kompressor
  • 1x Brugsanvisning
  • 1x Dækluftpumpe
  • 1x Udblæsningspistol
• 1x Universal-adapter, til ventiler med en diameter på ca. 6 mm
• 1x Pumpespids
• 1x Ventil-adapter

- Åbn pakken og løft apparatet forsigtigt ud.

- Fjern emballage, emballering-/transportsikringer (hvis relevant).

- Kontrollér om leveringen er komplet.

- Behold emballagen, om muligt inden udgangen af garantiperioden.

4. Korrekt anvendelse

Kompressoren bruges til at generere trykluft til pneumatiske værktøjer, som kan betjenes med en luftmængde på ca. 90 l/min (f.eks. oppustning af dæk, luftpistol og sprøjtepistol).

Kompressoren må kun bruges i tørre og godt ventile-rede indendørs rum.

Maskinen må kun anvendes til dens foreskrevne for- mål. Enhver anden anvendelse ud over dette anses som ikke beregnet.

Producenten hæfter ikke for forårsagede skader eller skader på nogen form for bruger/operatør, der er forårsaget af ikke beregnet brug.

Bemærk, at vores enheder ikke er beregnet til brug for kommercielle, håndværksmæssige eller industrielle applikationer. Vi accepterer ingen garanti, hvis maskinen bruges i kommercielle, håndværks- eller industri-virksomheder eller til tilsvarende formål.

5. Generelle sikkerhedshenvisninger

△ ADVARSEL Læs alle sikkerhedsforskrifter og anvisninger, illustrationer og tekniske data, der følger med dette elværktøj.

Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med netledning) og til batteridrevne elværktøjer (uden netledning).

Arbejdspladssikkerhed

a. Hold arbejdsområdet rent og godt oplyst.

Uorden eller uoplyste arbejdsområder kan føre til ulykker.

b. Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv.

Elværktøj genererer gnister, der kan antænde støv eller dampe.

c. Hold børn og andre personer på afstand, når der arbejdes med elværktøjet.

Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

Elektrisk sikkerhed

a. Elværktøjets tilslutningsstik skal passe til stikkontakten.

Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.

b. Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c. Hold elværktøj på afstand af regn og fugt.

Indtrængning af vand i et elværktøj øger risikoen for at få stød.

d. Brug ikke kablet utilsigtet til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med.

Hold kablet på afstand af varme, olie, skarpe kanter eller bevægelige dele af apparatet. Beskadigede eller sammenfiltrede kabler øger risikoen for at få stød.

e. Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerkabler, som også er egnet til udendørs brug.

Brug af forlængerkabel, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.

Brug til arbejde ude i det fri kun forlængerledninger, der er godkendt og mærket hertil.

Brug kun kabeltromlen i afrullet tilstand.

f. Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal der anvendes etfejlstrøms relæ med en udløsningsstrøm på 30 mA eller mindre.

Brug af et fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

Personers sikkerhed

a. Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter.

Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige personskader.

b. Brug personlige værnemidler og altid beskyttelsesbriller.

Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.

c. Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet.

Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.

d. Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet.

Værktøj eller nøgler, som måtte befinde sig i en roterende del af apparatet, kan medføre personskader.

e. Undgå unormale kropsholdninger.

Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

f. Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af bevægelige dele.

Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.

Til arbejde ude i det fri anbefales det at bruge gummihandsker og skridsikkert fodværk.

g. Hvis der kan monteres støvudsugnings- og opsamlingsindretninger, skal man sikre sig, at disse er tilsluttet og bruges rigtigt. Brug af støvudsugning kan mindske faren pga. støv.

h. Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug.

Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

Anvendelse og behandling af elværktøjet

a. Overbelast ikke produktet.

Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.

b. Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.

c. Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig.

Denne forholdsregel forhindrer utilsigtet start af elværktøjet.

d. Opbevar ubenyttet elværktøj utilgængeligt for børn.

Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.

Ubrugt elværktøj bør opbevares et tørt sted, der skal være aflåst, eller der befinder sig højt oppe; dette sted skal være uden for børns rækkevidde.

e. Elværktøjer og indsatsværktøjer skal plejes omhyggeligt.

Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

f. Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.

g. Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner.

Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.

h. Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

Service

a. Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele.

Dette sikrer, at elværktøjet også fremover er sikker at bruge.

Sikkerhedsforskrifter for kompressorer

⚠ Pas på! Når denne kompressor bruges, skal følgende principielle sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, kvæstelses- og brandfare.

Læs og følg disse anvisninger, før du bruger apparatet.

Sikkert arbejde.

1. Plej dine værktøjer omhyggeligt

- Hold kompressoren ren, så arbejdet med den bliver godt og sikkert

- Følg vedligeholdelsesforskrifterne.

- Kontrollér elværktøjets tilslutningsledning med regelmæssige mellemrum, og få den udskiftet af en anerkendt fagmand, hvis den skulle blive beskadiget.

- Kontroller forlængerledningerne med regelmæssige mellemrum og erstat disse, hvis de er beskadiget.

1. Træk stikket ud af stikkontakten

- Når elværktøjet ikke er i brug, før vedligeholdelse, og når værktøjer som f.eks. savblad, bor, fræser skiftes.

1. Kontroller elværktøjet for eventuelle beskadigelser

- Før videre brug af elværktøjet skal beskyttelsesskærme eller let beskadigede dele undersøges nøje for at sikre, at de fungerer korrekt og iht. formålet.

- Kontroller, om de bevægelige dele fungerer fejlfrit og ikke sidder i klemme, eller om dele er beskadiget. Alle dele skal være monteret rigtigt og opfylde alle betingelser for at sikre en korrekt drift af elværktøjet.

- Beskadigede beskyttelsesskærme og dele skal repareres eller udskiftes på et anerkendt specialværksted, medmindre andet er angivet i betjeningsvejledningen.

- Brug ikke defekte eller beskadigede tilslutningsledninger.

1. Pas på!

- Af hensyn til egen sikkerhed må der kun benyttes tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen eller anbefalet eller angivet af producenten. Brug af værktøjer eller tilbehør, som ikke er anbefalet i betjeningsvejledningen eller i kataloget, kan medføre fare for personskade for operatøren.

1. Udskiftning af tilslutningsledningen

- Hvis tilslutningsledningen bliver beskadiget, skal den udskiftes af producenten eller en autoriseret elektriker for at forebygge risici. Fare pga. elektrisk stød.

1. Fyldning af dæk

- Kontrollér dæktrykket umiddelbart efter fyldningen ved hjælp af et egnet manometer, f.eks. på en tankstation.

1. Kompressorer til brug på vej anvendt i byggepladsdrift

- Kontrollér, at alle slanger og armaturer er egnet til brug med kompressorens højst tilladte arbejdstryk.

1. Opstillingssted

- Kompressoren må kun opstilles på en plan overflade.

1. Det anbefales at udstyre tilføringsslanger med et sikkerhedskabel f.eks. et stålkabel ved tryk over 7 bar.

2. Undgå, at ledningssystemet udsættes for kraftige belastninger; dette gøres ved at bruge fleksible slangetilslutninger for at undgå knæksteder.

YDERLIGERE SIKKERHEDSFORSKRIFTER

Overhold den tilhørende brugsanvisning for de respektive trykluftværktøjer / trykluftadaptere!

Desuden skal følgende generelle anvisninger iagttages:

Sikkerhedsanvisninger vedr. arbejde med trykluft og trykluftpistoler

- Sørg for at holde tilstrækkelig afstand til produktet, dog mindst 2,50 m, og hold trykluftværktøj/trykluftadaptere på afstand af kompressoren under drift.

- Kompressorpumpe og ledninger bliver meget varme under drift. Berøring vil medføre forbrænding.

- Den luft, der indsuges af kompressoren, skal holdes fri for urenheder, som ville kunne medføre brand eller eksplosion i kompressorpumpen.

- Når man løsner slangekoblingen, skal man holde fast i slangens koblingsstykke med hånden. På denne måde kan man undgå personskader pga. den tilbagespringende slange.

- Under arbejde med trykluftpistoler skal der benyttes beskyttelsesbriller. Fremmedlegemer og udblæste dele kan let forårsage personskader.

- Under arbejde med trykluftpistolen skal der benyttes beskyttelsesbriller og åndedrætsværn. Støv er sundhedsskadeligt! Fremmedlegemer og udblæste dele kan let forårsage personskader.

- Trykluftpistolen må ikke benyttes til at blæse direkte mod personer eller til at rengøre tøj på kroppen. Fare for tilskadekomst!

Sikkerhedsforskrifter ved anvendelse af sprøjte- og sprayadaptere (f.eks. malingsprøjter):

1. Hold sprøjteadapteren på afstand af kompressoren under påfyldning for at forhindre væske i at komme i kontakt med kompressoren.

2. Sprøjt aldrig med sprøjteadapteren (f.eks. malingsprøjter) i retning mod kompressoren. Fugt kan medføre elektrisk stød!

3. Der må ikke forarbejdes lak eller opløsningsmidler med et flammepunkt under 55°C. Eksplosionsfare!

4. Lak og opløsningsmidler må ikke opvarmes. Eksplosionsfare!

5. Hvis der forarbejdes sundhedsskadelige væsker, skal der benyttes filtreringsudstyr (ansigtsmasker) som beskyttelse. Se også oplysninger om beskyttelsesforanstaltninger fra producenterne af sådanne stoffer.

6. De oplysninger og mærkninger iht. den tyske forordning om farlige stoffer, der er angivet på emballagen af det materiale, der skal forarbejdes, skal iagttages. Der skal evt. træffes yderligere foranstaltninger, navnligt skal der benyttes egnet tøj og masker.

7. Under sprøjteprocessen og i arbejdsrummet må der ikke ryges. Eksplosionsfare! Også malingsdampe er let brændbare.

8. Der må ikke forefindes eller benyttes brandkilder, åben ild eller gnistfrembringende maskiner.

9. Mad og drikkevarer må hverken opbevares eller fortæres i arbejdsrummet. Malingsdampe er sundhedsskadelige.

10. Arbejdsrummet skal være større end 30 m³, og der skal sikres tilstrækkelig luftudskiftning under sprøjtning og tørring.

11. Undgå at sprøjte mod vindretningen. Ved sprøjtning af brændbart eller farligt sprøjtemateriale skal man principielt følge bestemmelserne fra det lokale politi.

12. I forbindelse med PVC-trykslangen må der ikke forarbejdes medier såsom mineralsk terpentin, butylalkohol og methylenchlorid.

13. Disse medier ødelægger trykslangen.

14. Arbejdsområdet skal være adskilt fra kompressoren, så denne ikke kan komme i direkte kontakt med arbejdsmediet.

Drift af trykbeholdere

- Når man arbejder med en trykbeholder, skal denne holdes i ordentlig stand, betjenes korrekt, overvåges, og alle nødvendige vedligeholdelses- og reparationsarbejder skal udføres uden undtagelse, ligesom der skal træffes de nødvendige sikkerhedsforanstaltninger i forhold til de givne omstændigheder.

- De tilsynshavende myndigheder kan i enkelt tilfælde påbyde de nødvendige overvågningsforanstaltninger.

- En trykbeholder må ikke benyttes, hvis den opviser tegn på fejl og mangler, som kan bevirke, at bruger eller tredjepart udsætte for fare.

- Inden hver brug skal trykbeholderen kontrolleres for rust og beskadigelser. Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder. Hvis der konstateres beskadigelser, bedes man venligst kontakte kundeservice-værkstedet.

Advarsel! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater.

For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

Opbevar sikkerhedsforskrifterne et sikkert sted.

6. Restrisici

Maskinen er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

- Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.

- Desuden kan der forefindes ikke-åbenbare tilbageværende risici, selv om alle foranstaltninger er truffet.

- Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.

- Undgå utilsigtet igangsætning af maskinen: Når stikket isættes i stikkontakten, må driftsknappen ikke være trykket ind. Brug det værktøj, der anbefales i denne brugsanvisning. Derved opnår du, at maskinen kører med optimal ydeevne.

- Hold hænderne væk fra arbejdsområdet, när maskinen er i drift.

7. Tekniske specifikationer

Nettilslutning 220 - 240 V\~ / 50 Hz

Motoreffekt 1200 W
Driftstilstand S3 25%
Kompressor-omdrejningstal	3450 min ^-1
Trykbeholder volumen 6 l
Arbejdstryk ca. 8 bar
Slagvolumen pr. tidsenhed	ca. 192 l/min
Teoretisk leveringshastighed	ca. 90 l/min
Beskyttelse	IP30
Apparatets vægt	9,7 kg
Max opstillingshøjde (m.o.h.)	1000 m

*S3 25% = periodisk intermitterende drift med en arbejdscyklus på 25 % (2,5 min refereret til 10 minutter)

Støjemissionsværdier er fastlagt i henhold til EN ISO 3744.

Bær høreværn.

Udsættelse for støj kan forårsage høretab.

⚠ Advarsel: Støj kan have en alvorlig indvirkning på dit helbred. Hvis maskinstøjen overstiger 85 dB (A), skal du benytte egnet høreværn.

Lydeffekt L_wA	96 dB(A)
Lydtryksniveau L_pA	76 dB(A)
Usikkerhed K_wA/pA	0,65 dB(A)

8. Inden apparatet tages i brug

• Kontrollér, før du tilslutter, at typedata på pladen svarer til lysnettets data.
• Kontrollér enheden for transportskader. Meld straks eventuelle skader til transportselskabet, som leverede kompressoren.

• Installation af kompressoren skal være tæt på brugeren.

• Lange luftledninger og lange forsyningslinjer (forlængerledninger) bør undgås.
  • Vær opmærksom på tørt og støvfrit indtag.

• Anbring ikke kompressoren i fugtige eller våde rum.
• Kompressoren må kun bruges i egnede rum (godt ventileret, omgivende temperatur + 5 °C til 40 °C). I rummet må der ikke forekomme støv, syrer, dampe, eksplosive eller brandfarlige gasser.
• Kompressoren er egnet til anvendelse i tørre rum. I områder, hvor der arbejdes med sprøjt er ikke tilladt.
• Kompressoren må kun benyttes kortvarigt uden-dørs, og kun i tørre omgivelser.
• Kompressoren skal altid holdes tør og må ikke efterlades udendørs efter arbejdet.

9. Opsætning og betjening

8.1 Nettislutning

• Kompressoren er udstyret med en ledning med et sikkerhedsstik. Denne kan tilsluttes enhver beskyttelseskontakt med 50 Hz / 220 - 240 V, som er beskyttet af en 16 A sikring.
• Sørg før idriftsættelse, at forsyningsspændingen matcher motorens effekt på typeskiltet.
• Lange forsyningslinjer samt forlængelser, kabeltromler mv. kan være årsag til spændingsfald og kan forhindre, at motoren starter.
• Ved lave temperaturer under + 5 °C kan motorstart være træg.

8.2 Tænd/sluk-knap (Fig. 2)

• Kompressoren tændes ved at trykke knappen (15) i position I.
• Kompressoren slukkes ved at trykke knappen (15) i position 0.

8.3 Indstilling af trykket: (Fig. 1)

• Med trykregulatoren (7) justeres trykket på mano-meteret (5).
• Det indstillede tryk kan aflæses på lynkobling (6).

8.4 Indstilling af trykafbryder

• Trykafbryderen er indstillet fra fabrikken.
  Tryk ved start ca. 6 bar Tryk ved stop ca. 8 bar

8.5 Anvendelse af dækluftpumpe

Trykluft-dækluftpumpen (13) bruges til at pumpe bildæk op; med det passende tilbehør kan den også bruges til at regulere og pumpe cykeldæk, gummibåde, luftmadrasser, bolde osv. op.

Tryk kan aflastes ved at betjene udluftningsventilen.

Pas på! Manometeret er ikke kalibreret!

Kontrollér lufttrykket med et kalibreret produkt efter oppumpningen.

8.6 Anvendelse af udblæsningspistol

Udblæsningspistolen (12) kan bruges til rengøring af hulrum, snavsede overflader og arbejdsudstyr.

Brug da altid beskyttelsesbriller!

8.7 Anvendelse af adaptersæt

Med adaptersættet kan dækluftpumpen bruges til følgende, yderligere opgaver:

Oppumpning af bolde vha. pumpespidsen (9).

Ventil-adapteren (10) kan bruges til at pumpe cykler op med.

Opfyldning af pools, luftmadrasser eller både vha. den ekstra adapter (11).

10. Elektrisk tilslutning

Den installerede elektromotor er parat til at blive tilsluttet til drift. Stikket er i overensstemmelse med de gældende VDE og DIN regler. Kundens netværksforbindelse og enhver forlængerledning, der anvendes, skal være i overensstemmelse med disse regler.

Når man arbejder med sprøjte- og sprayadaptere, og når man bruger dem midlertidigt udendørs, skal apparatet tilsluttes et fejlstrømsrelæ med en udløsningsstrøm på 30 mA eller mindre.

Defekt elektrisk forbindelseskabel.

Isolering af elektrisk tilslutningskabler opstår ofte.

• Trykpunkter hvor tilslutningskabler føres gennem vindue eller døråbninger,
• Knæk. der skyldes forkert montering eller tilslutningskablet,
• Interfaces ved at køre over tilslutningskabel,
• Isoleringsskader fra stikkontakter,
• Revner ved ældning af isoleringen.

Sådanne defekte elektriske tilslutningskabler må ikke anvendes, og er ekstremt farlige på grund af isolering skader.

Kontrollér elektriske tilslutningskabler regelmæssigt for skader. Sørg for, at tilslutningsledningen ikke hænger mens du kontrollerer lysnettet.

Elektriske forbindelseskabler skal overholde de gældende VDE og DIN regler. Brug kun tilslutningskabler med mærkning H05VV-F.

Et vandmærke af typebetegnelsen på tilslutningskablet er obligatorisk.

AC motor

• Netspændingen skal være 220 - 240 V\~.
• Forlængerledninger op til 25 m længde skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutninger og reparationer til det elektriske udstyr må kun udføres af en autoriseret el-installatør.

For henvendelser, bedes du oplyse følgende data:

• Motorstrøm
  • Data i maskinen typeskilt
  • Data fra motorens mærkeplade

Vent, indtil enheden er kølet helt ned! Risiko for forbrændinger!

⚠ Vigtigt!

Før rengøring eller vedligeholdelse skal anlægget skal være trykløst! Fare for kvæstelser!

10.1 Rengøring

• Holde apparatet fri for snavs og støv. Tør udstyret med en ren klud eller blæs det med trykluft ved lavt tryk.
• Vi anbefaler, at du rengør apparatet umiddelbart efter hver brug.
• Rengør apparatet regelmæssigt med en fugtig klud og nogle bløde sæbe. Brug ikke rengøringsmidler eller opløsningsmidler; disse kunne angribe plastdelene af enheden. Sørg for, at intet vand kan sive ind i apparatet.
• Slange og spray værktøjer skal adskilles fra kompressoren før rengøring. Kompressoren må ikke vand, opløsningsmidler o bruge. Ä. renses.

10.2 Vedligeholdelse af trykbeholderen (figur 1) △ Vigtigt! Åbn aftapningsproppen (1) for at dræne kondensatet efter hvert brug; dette vil styrke trykbeholderens (2).

Forlade før kedeltrykket (se 10.4.1).

Bundproppen åbnes ved at dreje den mod uret (set fra kompressoren base på skruen), således at kondensatet drænes fra trykbeholderen. Luk derefter bundpropen (drej med uret). Kontroller trykbeholderen før hver operation til rust og skader.

Kompressoren må ikke betjenes med en beskadiget eller rusten trykbeholder. Hvis der er skade, så du bør kontakte serviceværkstedet.

10.3 Sikkerhedsventil (Fig. 2)

Sikkerhedsventilen (17) er indstillet til det højst tilladte tryk for trykbeholderen. Det er ikke tilladt at justere sikkerhedsventilen eller fjerne forbindelsessikringen (17.2) mellem drænmøtrikken (17.1) og dennes hætte (17.3).

For at sikkerhedsventilen skal fungere korrekt, når det kræves, skal den aktiveres mindst hver 30. driftstime, dog mindst 3 gange om året. Man åbner den perforerede drænmøtrik (17.1) ved at dreje den mod uret og derefter med hånden trække ventilspindlen udad hen over den perforerede drænmøtrik (17.1) for at åbne sikkerhedsventilens udløb. Ventilen lukker nu hørbart luft ud. Derefter spænder man atter drænmøtrikken fast ved at dreje den med uret.

10.4 Opbevaring (Fig. 3) ⚠ OBS!

Kobl produktet fra stikkontakten, og vikl netkablet (14) om kabelholderen (4). Udluft produktet og alle tilslutte-de trykluftværktøjer. Placer kompressoren fra, så den ikke kan anvendes af uautoriserede personer i drift. ⚠ OBS!

Opbevar kompressoren på et tørt og utilgængeligt for uvedkommende rundt. Ikke tip, holde en oprejst position!

10.4.1 Udledning af overtryk

Lad trykket i kompressoren slukket ved at slukke kompressoren og benytte trykluft eksisterende selv i trykbeholderen, for eksempel, med en pneumatisk værktøj er tomgang eller med et slag pistol.

10.5 Transport (fig. 2/4)

Kompressoren kan transporteres i håndgrebet (16). Vikl netkablet (14) om kabelholderen (4).

10.6 Bestilling af reservedele

Husk at angive følgende oplysninger, när der bestilles reservedele:

- Nummer på den pågældende reservedel

10.6.1 Serviceinformationer

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Sliddele*: kobling

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

12. Bortskaffelse og Genbrug

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøreg- ler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparaten (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

13. Problemløsning

Fejl Mulig årsag Afhjælpning

Kompressor kører ikke.	Strømmen er ikke tilsluttet. Kontrollér kabel, netledning, sikring og uddag
	Netspænding for lav.	Undgå lange forlængerledninger. Brug forlængerledning med tilstrækkeligt tværsnit.
	Udetemperatur for lav. Fungerer ikke under +5 °C.
	Overophedet motor.	Lad motoren køle ned og om nødvendigt fjern årsagen til stoppet.
Kompressor kører, men der ingen tryk.	Utæt kontraventil Udskift kontraventil.
	Pakningerne er brudte.	Check pakninger, udskift brudte pakninger og lad et autoriseret værksted gøre dette.
	Utæt bundprop til kondens (1).	Spænd skruen med hånden.Kontrollér pakningen på skruen og udskift om nødvendigt.
Kompressoren kører, trykket vises på manometeret, men apparatet kører ikke.	Slangeforbindelser er utætte.	Kontrollér luftslangen og værktøj og udskift om nødvendigt.
	Lynkobling er utæt. Check lynkobling, udskift om nødvendigt.
	For lidt tryk på trykregulatoren (7). Skru trykregulator yderligere fast

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.
