GEBRUIKSAANWIJZING HC06 SCHEPPACH

Compressor Vertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het apparaat Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheids- voorschriften! Draag een stofmasker! Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn Waarschuwing voor hete delen Waarschuwing voor elektrische spanning Waarschuwing voor automatische opstarten Stel de machine niet bloot aan regen. Het apparaat mag alleen in droge omgevings- condities worden gestationeerd, opgeslagen en gebruikt.

Weergave van het geluidsvermogensniveau in dB Geschikt voor het oppompen van banden Geschikt voor de bediening van persluchtgereedschap Geschikt voor het gebruik van persluchtpistolen Open de kraan niet voordat de luchtslang is aangesloten Het product voldoet aan de geldende EU-bepalingen.www.scheppach.com

2. Beschrijving van het apparaat (afb. 1, 2) ........................................................... 55

11. Reiniging, onderhoud, opslag en bestelling van reserveonderdelen ............... 62

Aan het gereedschap mogen alleen personen werken, die voor het gebruik van het gereedschap geïnstru- eerd en over de daarmee verbonden gevaren geïn- formeerd zijn. De vereiste minimumleeftijd moet aangehouden wor- den. Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

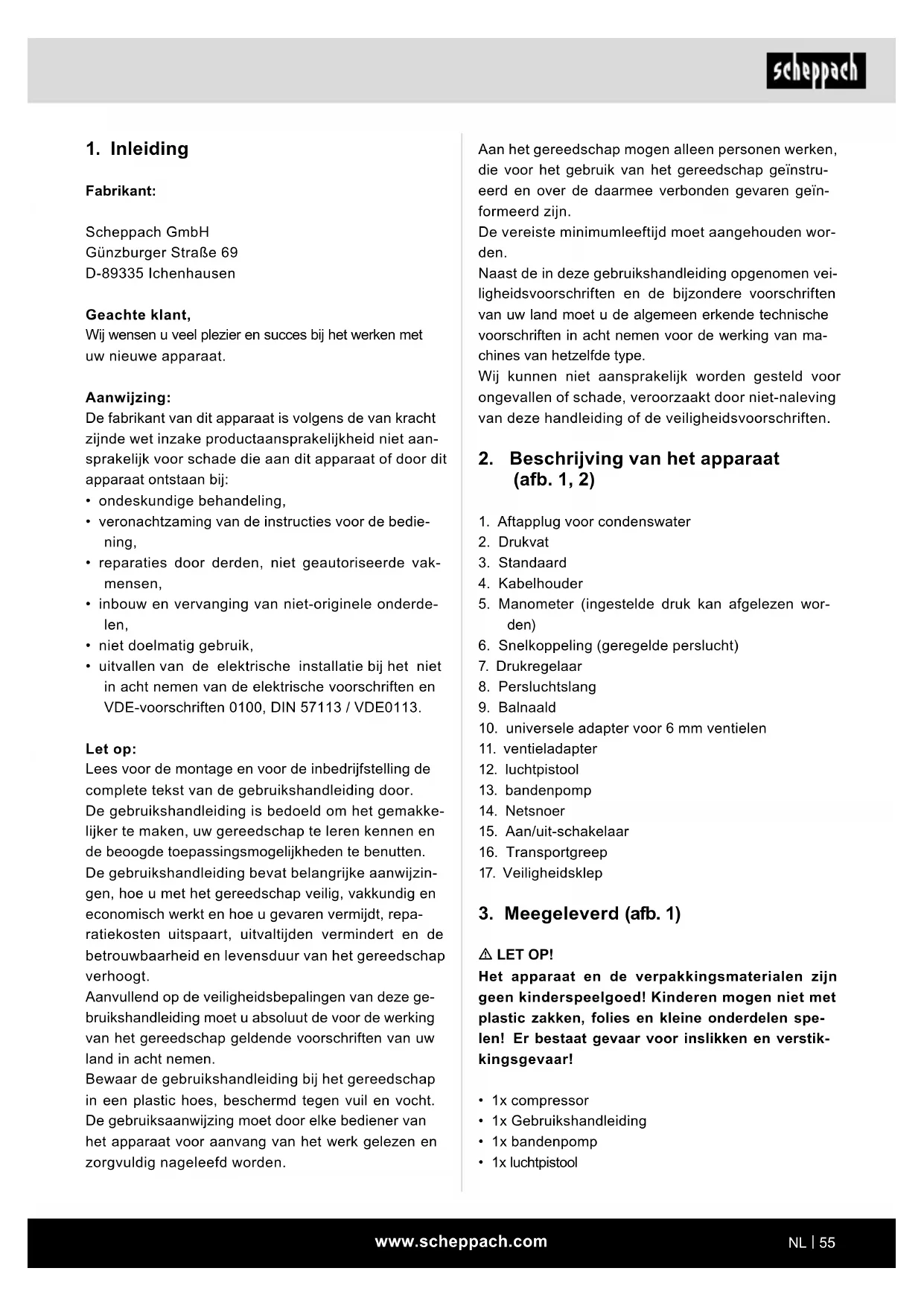

2. Beschrijving van het apparaat

1. Aftapplug voor condenswater

10. universele adapter voor 6 mm ventielen

15. Aan/uit-schakelaar

m LET OP! Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spe- len! Er bestaat gevaar voor inslikken en verstik- kingsgevaar!

• 1x Gebruikshandleiding

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,

• veronachtzaming van de instructies voor de bedie- ning,

• reparaties door derden, niet geautoriseerde vak- mensen,

• inbouw en vervanging van niet-originele onderde- len,

• niet doelmatig gebruik,

• uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113. Let op: Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door. De gebruikshandleiding is bedoeld om het gemakke- lijker te maken, uw gereedschap te leren kennen en de beoogde toepassingsmogelijkheden te benutten. De gebruikshandleiding bevat belangrijke aanwijzin- gen, hoe u met het gereedschap veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, repa- ratiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het gereedschap verhoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleiding moet u absoluut de voor de werking van het gereedschap geldende voorschriften van uw land in acht nemen. Bewaar de gebruikshandleiding bij het gereedschap in een plastic hoes, beschermd tegen vuil en vocht. De gebruiksaanwijzing moet door elke bediener van het apparaat voor aanvang van het werk gelezen en zorgvuldig nageleefd worden.www.scheppach.com

Bewaar alle veiligheidsvoorschriften en -aanwij- zingen voor toekomstig gebruik. Het in de veiligheidsinstructies gebruikte begrip “Elek- trisch gereedschap” is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) en op accuge- voed elektrisch gereedschap (zonder netsnoer). Veiligheid op de werkplek a. Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen. b. Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeisto󰀨en, gas of stof bevinden. Elektrisch gereedschap kan vonken veroorzaken, die het stof of de dampen kunnen ontsteken. c. Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische ge- reedschap. Bij afbuiging kunt u de controle over het elektri- sche apparaat verliezen. Elektrische veiligheid a. De aansluitstekker van het elektrische gereed- schap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden ge- wijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok. b. Let op dat uw lichaam geen contact maakt met geaarde onderdelen zoals bijv. buizen, radia- toren, elektrische haarden, koelkasten. Er be- staat een verhoogd risico op een elektrische schok als uw lichaam geaard is. c. Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok. d. Gebruik de kabel niet om het elektrisch ge- reedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, scherpe ran- den of bewegende apparaatdelen. Beschadigde of opgewikkelde kabels verhogen het risico op een elektrische schok. e. Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een ver- lengsnoer dat ook geschikt is voor gebruikt buiten.

• 1x Universele adapter, voor ventielen met een door- snede van ca. 6 mm

• Open de verpakking en haal het apparaat er voor- zichtig uit.

• Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen).

• Controleer of de inhoud van de levering volledig is.

• Controleer het apparaat en de hulpstukken op trans- portschade.

• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.

De compressor wordt gebruikt voor het genereren van perslucht voor persluchtgereedschap dat kan worden bediend met een luchtvolume tot ca. 90 l/min. (bijv. bandenpomp, luchtpistool en verfspuitpistool). De compressor mag alleen in droge en goed geventi- leerde binnenruimtes worden gebruikt. De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand ge- bruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in be- drijfsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelijke werkzaamheden wordt ingezet.

5. Algemene veiligheidsvoorschriften

m WAARSCHUWING Lees alle veiligheidsvoor- schriften, aanwijzingen, afbeeldingen en techni- sche gegevens die bij dit elektrische apparaat zijn meegeleverd. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.www.scheppach.com

f. Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kun- nen worden vastgegrepen door bewegende delen. Bij het werken in open lucht draagt u best rubber handschoenen en slipvast schoeisel. Draag bij lang haar een haarnetje. g. Als er stof- en opvangrichtingen gemonteerd kunnen worden, moet u controleren of deze aangesloten zijn en correct worden gebruikt. Het gebruik van een stofafzuiging kan gevaar door stof verminderen. h. Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een se- conde tot ernstige verwondingen leiden. Gebruik en behandeling van het elektrisch gereed- schap a. Zorg dat het apparaat niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik. b. Gebruik geen elektrisch gereedschap, waar- van de schakelaar defect is. Een elektrisch ge- reedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden. c. Trek de stekker uit het stopcontact en/of ver- wijder de uitneembare accu voordat u de appa- raatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregelen voorkomen dat het elektrische gereedschap onbedoeld start. d. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische ge- reedschappen zijn gevaarlijk als deze door oner- varen personen worden gebruikt. Elektrisch gereedschap dat niet wordt gebruikt, moet op een droge, hooggelegen, afgesloten plaats, buiten het bereik van kinderen, worden bewaard. Het gebruik van een voor buiten geschikt verleng- snoer vermindert het risico op een elektrische schok. Gebruik buitenshuis uitsluitend verlengsnoeren die hiervoor zijn goedgekeurd en die als zodanig zijn gelabeld. Gebruik de snoeren alleen als de trommel is afgerold. f. Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden ver- meden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok. Veiligheid van personen a. Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werk- zaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrisch gereedschap kan leiden tot ernstig letsel. b. Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmid- delen zoals een stofmasker, antislip-veiligheids- schoenen, een helm of gehoorbescherming, al naar gelang het soort gereedschap en de toepas- sing ervan, verkleint het risico op verwondingen. c. Vermijd ingebruikname zonder toezicht. Con- troleer of het elektrisch gereedschap is uitge- schakeld voordat u het op de stroomvoorzie- ning en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische ge- reedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden. d. Verwijder instelgereedschap of de moersleu- tel, voordat u het elektrische gereedschap in- schakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel bevindt, kan verwondingen veroorzaken. e. Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.www.scheppach.com

- Controleer regelmatig het netsnoer van het elek- trisch gereedschap en laat deze bij beschadiging door een erkende specialist vervangen. - Controleer regelmatig de verlengsnoeren en ver- vang deze als ze zijn beschadigd.

2. Neem de stekker uit het stopcontact

- Als u het elektrisch gereedschap niet gebruikt, voordat u onderhoud uitvoert of gereedschappen wisselt, zoals zaagbladen, boren en frezen.

3. Controleer het elektrisch gereedschap op eventu-

ele beschadigingen - Voor verder gebruik van het elektrisch gereed- schap moeten veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op pro- bleemloze en beoogde werking worden gecon- troleerd. - Controleer of de bewegende delen probleemloos functioneren en niet vastklemmen of onderdelen beschadigd zijn. Alle onderdelen moeten juist zijn gemonteerd en aan alle voorwaarden voldoen om het probleemloos gebruik van het elektrisch ge- reedschap te kunnen waarborgen. - Beschadigde veiligheidsvoorzieningen en onder- delen moeten conform de voorschriften door een erkende dealer worden gerepareerd en vervan- gen, voor zover niets anders in de gebruiksaan- wijzing is aangegeven. - Gebruik geen defecte of beschadigde aansluit- kabels.

- Gebruik voor uw eigen veiligheid alleen toebeho- ren en hulpappparaten, die in de gebruikshandlei- ding zijn aangegeven of door de gereedschaps- fabrikant worden aanbevolen of aangegeven. Bij gebruik anders dan in de gebruikshandleiding of in de catalogus aanbevolen gebruiksgereed- schappen of toebehoren kan er persoonlijk letsel ontstaan.

5. Vervangen van netsnoer

- Als het snoer wordt beschadigd, moet deze door de fabrikant of een elektricien worden vervangen om gevaar te voorkomen. Risico op een elektri- sche schok!

6. Vullen van banden

- Controleer de bandenspanning direct na het vul- len met behulp van een geschikte manometer, bijvoorbeeld bij een tankstation.

7. Mobiele wegcompressoren in de bouw

- Let op dat alle slangen en armaturen geschikt zijn voor de hoogst toelaatbare werkdruk van de compressor. e. Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen ge- broken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel on- gevallen ontstaan door slecht onderhouden elek- trisch gereedschap. f. Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden komt minder snel vast te zitten en is makkelijker te gebruiken. g. Gebruik elektrische apparaten, accessoires en inzetstukken, etc. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werk- zaamheden. Het gebruik van elektrisch gereed- schap voor andere toepassingen dan het voor- geschreven gebruik kan leiden tot gevaarlijke situaties. h. Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden. Service a. Laat uw elektrisch gereedschap uitsluitend door gekwaliceerd deskundig personeel re- pareren met uitsluitend originele reserveon- derdelen. Hiermee blijft veilig gebruik van het elektrisch ge- reedschap gewaarborgd. Veiligheidsvoorschriften voor compressoren m Let op! Bij gebruik van deze compressor dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees deze aanwijzingen voordat u het apparaat gaat gebruiken. Veilig werken.

1. Onderhoud zorgvuldig uw gereedschap

- Houd uw compressor schoon om beter en veiliger te werken. - Neem de onderhoudsvoorschriften in acht.www.scheppach.com

2. Spuit met de sproeivoorzetapparaten (bijv. verf

spuiten) nooit in de richting van de compressor. Vocht kan leiden tot elektrische gevaren!

3. Geen lakken of oplosmiddelen met een vlampunt

van minder dan 55° C verwerken. Explosiegevaar!

4. Lak en oplosmiddelen niet verwarmen. Explosie-

5. Als er vloeisto󰀨en worden verwerkt die schadelijk

zijn voor de gezondheid, zijn er lterapparaten (ge- laatsmaskers) nodig ter bescherming. Neem ook de specicaties in acht die door de fabrikanten van dergelijke sto󰀨en wordt verstrekt met betrekking tot voorzorgsmaatregelen.

6. De specicaties en aanduidingen van de verorde-

ning inzake gevaarlijke sto󰀨en die op de omver- pakking van de verwerkte materialen zijn aange- bracht, moeten in acht worden genomen. Indien nodig moeten aanvullende voorzorgsmaatregelen worden getro󰀨en, met name wat betreft het dragen van geschikte kleding en maskers.

7. Tijdens het spuiten alsook in de werkruimte mag

niet worden gerookt. Explosiegevaar! Ook verf- dampen zijn licht ontvlambaar.

8. Vuur, open verlichting of vonkende machines mo-

gen niet aanwezig zijn resp. bediend worden.

9. Bewaar of consumeer geen voedsel en dranken

in de werkomgeving. Verfdampen zijn schadelijk voor de gezondheid.

10. De werkruimte moet groter zijn dan 30 m³ en er

moet worden gezorgd voor voldoende luchtverver- sing tijdens het spuiten en drogen.

11. Spuit niet tegen de wind in. Neem altijd de voor-

schriften van de plaatselijke politie in acht bij het spuiten van brandbare of gevaarlijke spuitmateri- aal.

12. Verwerk geen media zoals testbenzine, butylal-

cohol en methyleenchloride in combinatie met de PVC-drukslang.

13. Deze media vernietigen de drukslang.

14. De werkomgeving moet door de compressor zijn

losgekoppeld, zo dat deze niet direct met het werk- bereik in aanraking kan komen. Gebruik van drukvaten

• Iedereen die een drukvat bedient, moet het conform de voorschriften in goede staat houden, goed be- dienen, controleren, noodzakelijke onderhouds- en instandhoudingswerkzaamheden onverwijld uitvoe- ren en de door de omstandigheden vereiste veilig- heidsmaatregelen tre󰀨en.

8. Opstellingslocatie

- Plaats de compressor op een vlak oppervlak.

9. Het is aan te bevelen, om toevoerslangen bij een

druk boven 7 bar van een veiligheidskabel te voor- zien, bijv. een staalkabel.

10. Vermijdt zware belasting van het leidingsysteem

door exibele slangaansluitingen te gebruiken en knikken te vermijden. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN Neem de overeenkomstige gebruikshandleidingen van de betre󰀨ende persluchtgereedschappen / persluchtvoorzetapparatuur in acht! De volgende algemene aanwijzingen moeten eveneens in acht wor- den genomen: Veiligheidsvoorschriften voor werkzaamheden met perslucht en luchtpistolen

• Neem voldoende afstand tot het product, minimaal echter 2,50 m en houd de persluchtgereedschappen / persluchtvoorzetapparatuur tijdens het gebruik uit de buurt van de compressor.

• Compressorpomp en leidingen bereiken tijdens bedrijf hoge temperaturen. Contact leidt tot brand- wonden.

• De door de compressor aangezogen lucht moet vrijgehouden worden van toevoegingen die brand of explosies in de compressorpomp kunnen veroor- zaken.

• Houd bij het losmaken van de slangkoppeling het koppelstuk van de slang met de hand vast. Zo voor- komt u letsel door de terugspringende slang.

• Draag een veiligheidsbril wanneer u met het lucht- pistool werkt. Door vreemde deeltjes en weggebla- zen onderdelen kunnen verwondingen ontstaan.

• Draag bij de werkzaamheden met het persluchtpis- tool een veiligheidsbril en luchtwegmasker. Sto󰀨en zijn schadelijk voor de gezondheid! Door vreemde deeltjes en weggeblazen onderdelen kunnen ver- wondingen ontstaan.

• Met het luchtpistool niet richting personen blazen of kleding op het lichaam wordt gedragen, reinigen. Gevaar voor letsel! Veiligheidsvoorschriften bij het gebruik van spuit- en sproeivoorzetapparaten (bijv. spuiten):

1. Houd bij het vullen het sproeivoorzetapparaat uit

de buurt van de compressor, zodat er geen vloei- stof in aanraking kan komen met de compressor.www.scheppach.com

netaansluiting 220 - 240 V~ / 50 Hz motorvermogen 1200 W Bedrijfsmodus S3 25% Toerental compressor 3450 min

Inhoud drukvat 6 l Bedrijfsdruk ca. 8 bar Theor. Aanzuigcapaciteit ca. 192 l/min Theor. afgegeven ver- mogen ca. 90 l/min Beschermingsgraad IP30 Apparaatgewicht 9,7 kg Max. plaatsingshoogte (boven NAP) 1000 m *S3 25% = periodieke intermitterende werking met een activiteitscyclus van 25% (2,5 min. verwijst naar 10 minuten) De geluidsemissiewaarden zijn volgens EN ISO 3744 bepaald. Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. m Waarschuwing!Lawaai kan ernstige gezondheids- klachten tot gevolg hebben. Draag geschikte gehoor- bescherming indien de geluidsproductie van de machi- ne groter is dan 85 dB (A). Geluidsniveau LwA 96 dB(A) Geluidsdrukniveau L

8. Voor de ingebruikname

• Controleer vóór het aansluiten of de specicaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.

• Controleer het apparaat op transportschade. Meld eventuele schade direct bij het transportbedrijf dat de compressor heeft bezorgd.

• De opstelling van de compressor moet nabij de ver- bruiker plaatsvinden.

• Lange luchtleidingen en lange snoeren (verleng- snoeren) moeten worden voorkomen.

• De toezichthoudende autoriteit kan in individuele gevallen nodige controlemaatregelen vereisen.

• Een drukvat mag niet worden gebruikt als het de- fecten vertoont die werknemers of derden in ge- vaar brengen.

• Controleer vóór elk gebruik het drukvat op roestvor- ming en beschadigingen. De compressor mag niet gebruikt worden als het drukvat beschadigd of roes- tig is. Neem contact op met de klantendienst-werk- plaats als u beschadigingen constateert. Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt. Bewaar de veiligheidsvoorschriften zorgvuldig.

De machine is ontwikkeld volgens de huidige stand van de techniek en de erkende veiligheidsvoorschriften. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico’s.

• Gevaar voor de gezondheid, veroorzaakt door elek- triciteit bij gebruik van onjuiste snoeren.

• Bovendien kunnen er ondanks alle getro󰀨en voor- zieningen verborgen restrisico’s bestaan.

• Restrisico’s kunnen worden geminimaliseerd als de veiligheidsvoorschriften en het gebruik conform de voorschriften alsook de gebruikshandleiding in acht worden genomen.

• Voorkom dat u de machine onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de startknop niet worden ingedrukt. Gebruik gereed- schap dat in deze gebruikshandleiding wordt aan- bevolen. U verkrijgt dan optimale prestaties met uw machine.

• Houd uw handen buiten de werkomgeving, wanneer de machine in bedrijf is.www.scheppach.com

8.5 Gebruik de bandenpomp

De perslucht-bandenpomp (13) dient om autobanden mee op te pompen; met de juiste accessoires ook voor het vullen en bijregelen van etsbanden, rubberboten, luchtbedden, ballen enz. Door middel van het ontluchtingsventiel kunt u de druk laten ontsnappen. Let op! De manometer is niet geijkt! Controleer de luchtdruk na het vullen met een geijkt apparaat.

8.6 Gebruik de blaasspuit

U kunt de blaasspuit (12) gebruiken om holtes of ver- ontreinigde oppervlakken en gereedschap te reinigen. Draag altijd een veiligheidsbril!

8.7 Gebruik het adapterset

Met de adapterset heeft u de volgende verdere toepas- singsmogelijkheden van de bandenpomp: Oppompen van ballen met behulp van de balnaald (9). Met ventieladapter (10) kunnen etsbanden worden opgepompt. Het oppompen van zwembaden, luchtbedden of boten met behulp van de extra adapter (11).

10. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de rele- vante VDE- en DIN-voorschriften. De netaanslui- ting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen. Bij werkzaamheden met spuit- en sproeivoorzetappa- raten alsook bij tijdelijk gebruik in de buitenlucht moet het apparaat absoluut middels een aardlekschakelaar met een afschakelstroom van 30 mA of minder wor- den aangesloten. Defecte elektrische aansluitkabel. Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of ge- leiding van de aansluitkabel.

• Snijplekken omdat over de aansluitkabel is gereden.

• Beschadigde isolatie omdat de stekker uit het stop- contact is getrokken.

• Let er op dat de aanzuiglucht droog en stofvrij is.

• De compressor niet in vochtige of natte ruimtes op- stellen.

• De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstemperatuur +5°C tot 40°C) worden gebruikt. In de ruimte mag geen sprake zijn van stof, zuren, dampen, explosieve of brandbare gassen.

• De compressor is geschikt voor gebruik in droge ruimtes. In het bereik waar met spatwater wordt ge- werkt, is gebruik niet toegestaan.

• De compressor mag alleen kortstondig, bij droge omgevingscondities, buitenshuis worden gebruikt.

• De compressor moet altijd droog worden gehouden en mag na de werkzaamheden niet buitenshuis ach- ter worden geladen.

8.1 Aansluiting op het net

• De compressor is voorzien van een netsnoer met een geaarde stekker. Deze kan op elke geaard stop- contact 220 - 240 V~ / 50 Hz, welke met 16 A is af- gezekerd, worden aangesloten.

• Let bij de ingebruikname er op dat de netspanning overeenkomt met de bedrijfsspanning met het ma- chinevermogen overeenkomstig de gegevens op het gegevensplaatje van de machine.

• Lange toevoerleidingen, alsook verlengstukken, kabelhaspels enz. veroorzaken spanningsverlies en kunnen het starten van de motor verhinderen.

• Bij lage temperaturen onder +5°C wordt het starten van de motor door zwaar lopen in gevaar gebracht.

• Om de compressor uit te schakelen, moet de knop (15) in stand 0 worden gezet.

8.3 Drukinstelling: (afb. 1)

• Met de drukregelaar (7) wordt de druk op de mano- meter (5) ingesteld.

• De afgestelde druk kan op de snelkoppeling (6) wor- den ontnomen.

8.4 Instelling van de drukschakelaar

• Wij adviseren om het apparaat direct na elk gebruik te reinigen.

• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen. Hierdoor kunnen de kunststofon- derdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt.

• Slang en spuitgereedschap moeten voor reiniging van de compressor worden losgekoppeld. De com- pressor mag niet met water, oplosmiddelen of soort- gelijke worden gereinigd.

10.2 Onderhoud van het drukvat (afb. 1)

m Let op! Om het drukvat (2) in goede staat te houden, moet u na elk gebruik het condenswater aftappen door de aftapplug (1) te openen. Maak hiertoe eerst de ketel drukloos (zie 10.4.1). De aftapplug wordt geopend door hem linksom te draaien (vanaf de onderzijde van de compressor ge- zien), zodat het condenswater volledig uit het drukvat kan wegstromen. Draai vervolgens de aftapplug weer vast (rechtsom). Controleer vóór elk gebruik het druk- vat op roestvorming en beschadigingen. De compressor mag niet gebruikt worden als het druk- vat beschadigd of roestig is. Neem contact op met de klantendienst-werkplaats als u beschadigingen constateert.

10.3 Veiligheidsklep (afb. 2)

De veiligheidsklep (17) is ingesteld op de maximaal toe- gestane druk van het drukvat. Het is verboden om de veiligheidsklep te verstellen of de verbindingszekering (17.2) tussen de aftapmoer (17.1) en de dop (17.3) te verwijderen. De veiligheidsklep moet elke 30 bedrijfsuren, ten min- ste 3 keer per jaar worden bediend, zodat deze correct functioneert als dit nodig mocht zijn. Om de geperforeer- de aftapmoer (17.1) te openen, draai hem linksom en trek de klepstang met de hand naar buiten over de ge- perforeerde aftapmoer (17.1) om de uitlaat van de veilig- heidsklep te openen. De klep laat nu hoorbaar lucht uit. Aansluitend draait u de aftapmoer weer rechtsom vast.

10.4 Opslag (Afb. 3)

m Let op! Koppel het apparaat los van het stopcontact en rol het netsnoer (14) op de kabelhouder (4). Ontlucht het apparaat en alle aangesloten persluchtgereedschap.

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aan- sluitkabel niet op het elektriciteitsnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitslui- tend aansluitkabels met de aanduiding H05VV-F. Op de aansluitkabel moet de typeaanduiding vermeld staan. Wisselstroommotor

• De netspanning moet 220 - 240 V~ zijn.

• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter. Aansluitingen en reparaties van de elektrische uitrus- ting mogen uitsluitend door een elektromonteur wor- den uitgevoerd. Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor

• Gegevens van het typeplaatje van de machine

• Gegevens van het typeplaatje van de motor

11. Reiniging, onderhoud, opslag en

bestelling van reserveonderdelen m Let op! Trek bij reinigings- en montagewerkzaamheden altijd de stekker uit het stopcontact! Gevaar voor verwonding door stroomstoten! m Let op! Wacht tot het apparaat volledig is afgekoeld! Gevaar voor brandwonden! m Let op! Voorafgaand aan alle reinigings- en onderhoudswerk- zaamheden moet het apparaat drukloos worden ge- maakt! Gevaar voor letsel!

• Houd het apparaat zoveel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek schoon of blaas het met perslucht bij een lage druk uit.www.scheppach.com

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoude- lijke afval, maar moeten worden ingeza- meld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver- wijderd! Het afvoeren hiervan is geregeld in de wet- geving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elek- tronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren.

• De eindgebruiker is verantwoordelijk voor het wis- sen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte elektrische en elektronische ap- paratuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) - Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden. - Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omge- ving worden gebracht. - Voor verdere aanvullende terugnamevoorwaar- den van de fabrikanten en distributeurs verzoe- ken wij u contact op te nemen met de betre󰀨ende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elek- trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge- installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Eu- ropese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur. Stel de compressor dusdanig af dat deze niet door on- bevoegden in gebruik kan worden genomen. m Let op! De compressor alleen bewaren in een droge omge- ving die niet toegankelijk is voor onbevoegden. Niet kantelen, uitsluitend rechtop bewaren!

10.4.1 Aaten van de overdruk

Laat de overdruk in de compressor ontsnappen door de compressor uit te schakelen en de nog aanwezige perslucht in het drukvat te gebruiken, bijv. een pers- luchtgereedschap op stationair toerental of met een luchtpistool.

10.5 Transport (afb. 2, 4)

De compressor kan met handgreep (16) getranspor- teerd worden. Wikkel hiervoor het netsnoer (14) om de daarvoor aanwezige kabelhouder (4).

10.6 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Artikelnummer van het apparaat

• Identicatienummer van het apparaat

• Nummer van het benodigde reserveonderdeel

10.6.1 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*:koppeling

• niet persé in de leveringsomvang opgenomen! Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

12. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren. Aanwijzingen betre󰀨ende de wetgeving Afgedank- te elektrische en elektronische apparatuur (AEEA)www.scheppach.com

13. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing Compressor draait niet. Netspanning niet aanwezig. Kabel, stekker; zekering en stopcontact controleren. Netspanning te laag. Te lang verlengsnoer vermijden. Verlengsnoer met voldoende aderdoorsnede gebruiken. Buitentemperatuur te laag. Niet gebruiken bij een buitentemperatuur onder de +5 °C. Motor oververhit. Motor laten afkoelen, evt. de oorzaak van de oververhitting wegnemen. Compressor loopt, maar geen druk. Terugslagklep lekt Terugslagklep vervangen. Afdichtingen defect. Afdichtingen controleren, een defecte afdichting bij een gespecialiseerde werkplaats laten vervangen. Aftapschroef voor condenswater (1) lekt. Schroef met de hand aanhalen. Afdichting op de schroef controleren, evt. vervangen. De compressor loopt, de druk wordt aangegeven op de manometer, maar het gereedschap loopt niet. Slangverbindingen lek. Persluchtslang en gereedschap controleren, evt. vervangen. Snelkoppeling lek. Snelkoppeling controleren en evt. vervangen. Te lage druk op de drukregelaar (7) ingesteld. Drukregelaar weer opendraaien.www.scheppach.com
