Vrsta izdelka	Kompresor zraka z rezervoarjem
Znamka	Scheppach
Model	HC06
Moč motorja	1200 W
Napajalna napetost	220-240 V ~ 50 Hz
Delovni tlak	8 bar
Kapaciteta rezervoarja	6 L
Teoretični pretok zraka	192 L/min
Praktični pretok zraka	90 L/min
Teža	9.7 kg
Način delovanja	S3 25% (prekinjeno)
Raven hrupa	LwA 96 dB(A) / LpA 76 dB(A)
Zaščitni razred	IP30
Število zračnih izhodov	1 hitra spojka
Vključeni dodatki	Napihovalec pnevmatik, pihalna pištola, adapterji, igla za balone
Predvidena uporaba	Suhi in dobro prezračeni notranji prostori
Vzdrževanje	Izpraznite kondenzacijo po vsaki uporabi
Varnost	Varnostni ventil, samodejni izklop s tlačnim stikalom
Nadomestni deli	Na voljo pri servisni službi Scheppach

Pogosto zastavljena vprašanja - HC06 SCHEPPACH

Kako zagnati kompresor?

Priključite napravo na vtičnico 220-240 V, nato stikalo za vklop/izklop (15) postavite v položaj I. Kompresor se zažene in tlak naraste na približno 8 barov.

Kakšen je najvišji delovni tlak?

Najvišji tlak je 8 barov. Tlačno stikalo je tovarniško nastavljeno za izklop pri 8 barih in ponovni vklop pri približno 6 barih.

Kako izprazniti kondenzacijo iz rezervoarja?

Po vsaki uporabi odprite izpustni vijak (1) na dnu rezervoarja tako, da ga zavrtite v nasprotni smeri urinega kazalca, da izpustite kondenzacijsko vodo. Nato ga ponovno privijte. Pred odpiranjem se prepričajte, da rezervoar ni pod tlakom.

Ali lahko kompresor uporabljam na prostem?

Uporaba na prostem je možna le začasno v suhih pogojih. Kompresor mora biti zaščiten pred dežjem in vlago. Na prostem uporabite ustrezen podaljšek in diferenčno stikalo 30 mA.

Kaj storiti, če kompresor ne zažene?

Preverite omrežno napetost in varovalko. Prepričajte se, da je temperatura okolice nad +5°C. Če je motor pregret, ga pustite, da se ohladi. Preverite napajalni kabel.

Kako nastaviti izhodni tlak?

Uporabite regulator tlaka (7) za nastavitev želenega tlaka, ki ga preverite na manometru (5). Nastavljeni tlak je na voljo na hitri spojki (6).

Katera orodja lahko uporabljam s tem kompresorjem?

Uporabite lahko orodja na stisnjen zrak s pretokom približno 90 L/min, kot so napihovalci pnevmatik, pihalne pištole, barvne pištole itd. Preverite združljivost vaših orodij.

Kako vzdrževati tlačni rezervoar?

Pred vsako uporabo preverite, ali ni rje ali poškodb. Po vsaki uporabi izpraznite kondenzacijo. Občasno preverite varnostni ventil (vsakih 30 ur delovanja).

Ali je kompresor primeren za barvanje s pištolo?

Da, lahko se uporablja s primerno barvno pištolo. Upoštevajte varnostna navodila: ne pršite proti kompresorju, uporabljajte izdelke s plameniščem nad 55°C in nosite zaščitno masko.

Kje lahko najdem nadomestne dele?

Nadomestni deli so na voljo pri servisni službi Scheppach. Navedite tip, referenco in serijsko številko naprave. Potrošni deli (kot je spojka) so potrošni material.

NAVODILA ZA UPORABO HC06 SCHEPPACH

Električna sigurnost

a. Utikač električnog alata mora odgovarati utičnici.

Utikač nije dopušteno ni na koji način izmijeniti. Ne rabite adapterske utikače zajedno s uzemljenim električnim alatima. Originalni utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.

Rad tlačnih spremnika

13. Otklanjanje neispravnosti

Neispravnost Mogući uzrok Rješenje
Kompresor ne radi.	Mrežni napon ne postoji. Provjerite kabel, mrežni utikač, osigurač i utičnicu.
	Mrežni napon je prenizak.	Izbjegavajte predug produžni kabel. Rabite produžni kabel s dovoljnim presjekom žica.
	Vanjska temperatura je preniska. Ne rabite pri vanjskoj temperaturi nižoj od +5 °C.
	Motor je pregrijan.	Pustite motor da se ohladi i po potrebi otklonite uzrok pregrijavanja.
Kompresor radi, ali nema tlaka.	Povratni ventil propušta Zamijenite povratni ventil.
	Brtve su istrošene.	Provjerite brtve, zatražite od specijalizirane radioni-ce da zamijeni istrošene brtve.
	Ispusni vijak za kondenziranu vodu (1) propušta.	Dodatno pritegnite vijak rukom.Provjerite brtvu na vijku, po potrebi je zamijenite.
Kompresor radi, tlak se prikazuje na manometru, ali alati ne rade.	Crijevni spojevi su propusni.	Provjerite crijevo za stlačeni zrak i alate, po potrebi ih zamijenite.
	Brza spojka je propusna. Provjerite brzu spojku, po potrebi je zamijenite.
	Namješten je prenizak tlak na regulatoru tlaka (7).	Još odvijte regulator tlaka.

Razlaga simbolov na napravi

	Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upošte-vajte!
	Nosite zaščito dihal!
	Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite
	Opozorilo pred vročimi deli
	Opozorilo pred električno napetostjo
	Opozorilo pred samodejnim zagonom
	Stroja ne izpostavljajte dežju. Napravo lahko nameščate, skladiščite in uporabljate le v suhih razmerah.
	Nivo zračne moči v dB
	Primerno za polnjenje pnevmatik
	Primerno za delovanje orodij za stisnjeni zrak
	Primerno za delovanje pištol na stisnjeni zrak
	Ne odpirajte pipe, dokler ni priključena zračna cev.
	Izdelek ustreza veljavnim evropskim direktivam.

Kazalo:

Stran:

1. Uvod....151
2. Opis naprave (sl. 1 in 2).... 151
3. Obseg dostave (sl. 1).... 151
4. Namenska uporaba 152
5. Splošni varnostni napotki 152
6. Preostala tveganja.... 155
7. Tehnični podatki....156
8. Pred zagonom 156
9. Uporaba 156
10. Električni priključek.... 157
11. Čiščenje, vzdrževanje, skladiščenje in naročanje nadomestnih delov...... 157
12. Odlaganje med odpadke in reciklaža 158
13. Pomoč pri motnjah.... 159

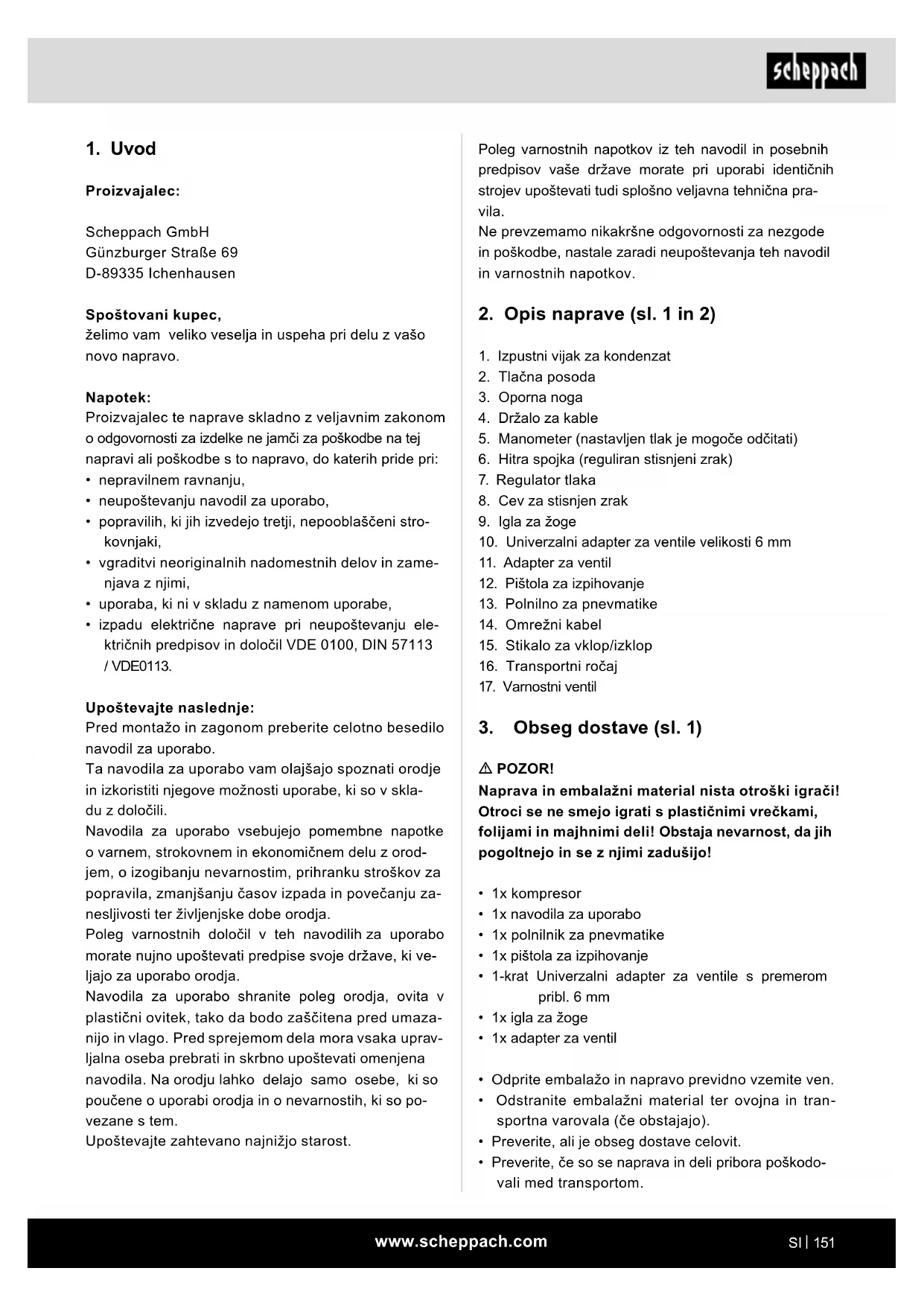

1. Uvod

Proizvajalec:

Scheppach GmbH

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretji, nepooblaščeni strokovnjaki,
• vgraditvi neoriginalnih nadomestnih delov in zamenjava z njimi,
• uporaba, ki ni v skladu z namenom uporabe,
• izpadu električne naprave pri neupoštevanju električnih predpisov in določil VDE 0100, DIN 57113 / VDE0113.

Upoštevajte naslednje:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajšajo spoznati orodje in izkoristiti njegove možnosti uporabe, ki so v skladu z določili.

Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z orodjem, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe orodja.

Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo orodja.

Navodila za uporabo shranite poleg orodja, ovita v plastični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbno upoštevati omenjena navodila. Na orodju lahko delajo samo osebe, ki so poučene o uporabi orodja in o nevarnostih, ki so povezane s tem.

Upoštevajte zahtevano najnižjo starost.

Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vaše države morate pri uporabi identičnih strojev upoštevati tudi splošno veljavna tehnična pravila.

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

2. Opis naprave (sl. 1 in 2)

1. Izpustni vijak za kondenzat
2. Tlačna posoda
3. Oporna noga
4. Držalo za kable
5. Manometer (nastavljen tlak je mogoče odčitati)
6. Hitra spojka (reguliran stisnjeni zrak)
7. Regulator tlaka
8. Cev za stisnjen zrak
9. Igla za žoge
10. Univerzalni adapter za ventile velikosti 6 mm
11. Adapter za ventil
12. Pištola za izpihovanje
13. Polnilno za pnevmatike
14. Omrežni kabel
15. Stikalo za vklop/izklop
16. Transportni ročaj
17. Varnostni ventil

3. Obseg dostave (sl. 1)

⚠ POZOR!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

• 1x kompresor
  • 1x navodila za uporabo
  • 1x polnilnik za pnevmatike
  • 1x pištola za izpihovanje
• 1-krat Univerzalni adapter za ventile s premerom pribl. 6 mm
• 1x igla za žoge
  • 1x adapter za ventil
• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, če so se naprava in deli pribora poškodovali med transportom.

- Po možnosti embalažo shranite do preteka garancijskega časa.

4. Namenska uporaba

Kompresor je namenjen proizvajanju stisnjenega zraka za pnevmatska orodja in lahko delujejo s količino zraka do pribl. 90 l/min (npr. polnilnik za pnevmatike, pištola za izpihovanje in pištola za lakiranje).

Kompresor je dovoljeno uporabljati le v suhih in dobro prezračenih notranjih prostorih.

Stroj se sme uporabljati samo v skladu s predvidenim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/upravljavec in ne proizvajalec.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

5. Splošni varnostni napotki

△ OPOZORILO Preberite vse varnostne napotke, navodila, ilustracije in tehnične podatke, ki so priloženi temu električnemu orodju.

Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Hranite vse varnostne napotke in navodila za prihodnjo rabo.

V varnostnih napotkih uporabljeni pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z omrežnim kablom) in na akumulatorsko gnana električna orodja (brez omrežnega kabla).

a. Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno.
Nered ali neosvetljena delovna območja lahko vodijo do nesreč.
b. Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah.
Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.

c. Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje.

Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.

Električna varnost

a. Priključni vtič električnega orodja se mora prilegati v vtičnico.

Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.

b. Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.

c. Električnih orodij ne izpostavljajte dežju ali mokroti.

Vdor vode v električno orodje poveča tveganje električnega udara.

d. Kabla ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice.

Kabla ne približujte vročini, olju, ostrim robovom ali premikajočim se delom naprave. Poškodovani ali zamotani kabli povečujejo tveganje električnega udara.

e. Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne kable, ki so primerni za zunanje območje.

Uporaba podaljševalnega kabla, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.

Na prostem uporabljajte samo dovoljene in ustrezno označene kabelske podaljske.

Kabelski boben uporabljajte samo, ko je odvit.

f. Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok s sprožilnim tokom 30 mA.

Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.

Varnost oseb

a. Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.

b. Nosite osebno zaščitno opremo in vedno zaščitna očala.

Nošenje osebne zaščitne opreme, kot je protiprašna maska, nedrseči varnostni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.

c. Preprečite nenameren zagon. Prepričajte se, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulatorsko baterijo, ga pobrali ali nosili.

Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to priveđe do nesreč.

d. Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ.

Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko privede do telesnih poškodb.

e. Izogibajte se nenaravni telesni drži.

Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.

f. Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las, oblačil in rokavic ne približujte premikajočim se delom.

Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

Pri delih na prostem je priporočeno nositi gumijaste rokavice in nedrseča obuvala.

Če imate dolge lase, nosite mrežico za lase.

g. Če lahko montirate naprave za odsesavanje in lovljenje prahu, se prepričajte, da so te priključene in se pravilno uporabljajo. Uporaba naprave za odsesavanje prahu lahko zmanjša nevarnost zaradi prahu.

h. Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi.

Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

Uporaba električnega orodja in ravnanje z njim

a. Ne preobremenite naprave.

Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.

b. Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c. Izvlecite vtič iz vtičnice in/ali odstranite snemljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje.

S tem previdnostnim ukrepom preprečite nenamerni zagon električnega orodja.

d. Nerabljena električna orodja hranite izven dosega otrok.

Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

Električna orodja, ki niso v uporabi, shranite na suhem, visoko ležečem ali zaprtem mestu, izven dosega otrok.

e. Skrbno negujte električna in vstavitvena orodja.

Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.

f. Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.

g. Električno orodje, pribor, vložna orodja itd. uporabljajte v skladu s temi navodili.

Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.

h. Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

Servis

a. Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli.

Tako je zagotovljeno, da električno orodje ostane varno.

Varnostni napotki za kompresorje

⚠ Pozor! Pri uporabi tega kompresorja je treba zaradi zaščite pred električnim udarom, nevarnostjo poškodb in požara upoštevati sledeče temeljne varnostne ukrepe.

Preberite in upoštevajte te napotke, preden začnete uporabljati napravo.

Varno delo.

1. Svoja orodja negujte s skrbnostjo

- Kompresor mora biti čist, da lahko delate dobro in varno.

- Upoštevajte predpise za vzdrževanje.

- Redno preverjajte priključni vod električnega orodja in ga ob poškodovanosti predajte strokovnjaku, da ga zamenja.

- Redno preverjajte podaljševalne vode in jih zamenjajte, će so poškodovani.

1. Izvlecite vtič iz vtičnice

- Ob neuporabi električnega orodja, pred vzdrževanjem in pri menjavi orodij, kot npr. žagin list, vrtalnik, rezkalnik.

1. Preverite električno orodje glede morebitnih poškodb

- Pred nadaljnjo uporabo električnega orodja morate pregledati zaščitne priprave ali rahlo poškodovane dele, će brezhibno in ustrezno delujejo.

- Prepričajte se, da premični deli brezhibno delujejo, se ne zatikajo in niso poškodovani. Vsi deli morajo biti pravilno nameščeni in izpolnjevati morajo vse pogoje, da je zagotovljeno brezhibno delovanje električnega orodja.

- Poškodovane zaščitne priprave in dele mora priznana strokovna delavnica ustrezno popraviti ali zamenjati, će v navodilih za uporabo ni podano nič drugega.

- Ne uporabljajte pomanjkljivih ali poškodovanih priključnih vodov.

1. Pozor!

- Zaradi lastne varnosti uporabljajte samo pribor in dodatne naprave, ki so navedene v navodilih za uporabo ali jih priporoča ali navaja proizvajalec.

Uporaba vložnih orodij ali priborov, ki niso priporočeni v navodilih za uporabo ali v katalogu, lahko predstavlja osebno nevarnost poškodbe za vas.

1. Zamenjava priključnega voda

- Če se priključni vod poškoduje, ga morata proizvajalec ali strokovnjak za elektriko zamenjati, da se prepreči nevarnost. Nevarnost zaradi električnih udarov.

1. Polnjenje pnevmatik

- Neposredno po polnjenju s primernim manometrom preverite tlak v pnevmatikah, npr. na bencinski črpalki.

1. Prevozni kompresorji za delovanje na gradbiščih

- Pazite, da so vse gibke cevi in armature primerne za najvišji dovoljen delovni tlak kompresorja.

1. Mesto postavitve

- Kompresor postavite samo na ravno površino.

1. Priporočljivo je, da dovodne gibke cevi pri tlakih nad 7 bar opremite z varnostnim kablom, npr. z žično vrvjo.

2. Izogibajte se močnim obremenitvam sistema vodov, tako da uporabite fleksibilne cevne priključke, da ne nastanejo mesta pregibanja.

DODATNI VARNOSTNI NAPOTKI

Upoštevajte ustrezna navodila za uporabo dejanskih orodij za stisnjeni zrak/Naprave za stisnjeni zrak! Poleg tega je treba upoštevati tudi sledeče splošne napotke:

Varnostni napotki za delo s stisnjenim zrakom in pištolami za izpihovanje

- Upoštevajte zadostno razdaljo do izdelka, ki mora biti vedno najmanj 2,50 m, in se med delovanjem kompresorja ne približujte z orodji za stisnjeni zrak/ napravami za stisnjeni zrak.

- Črpalka kompresorja in vodi med delovanjem dosežejo visoke temperature. Dotiki vodijo do opeklin.

- V zraku, ki ga vsesa kompresor, ne sme biti primesi, ki v črpalki kompresorja lahko privedejo do požarov ali eksplozij.

- Pri odklapljanju cevne spojke z roko držite spojni kos gibke cevi. Tako se izognete telesnim poškodbam zaradi gibke cevi, ki jo vrže nazaj.

- Pri delu s pištolo za izpihovanje nosite zaščitna očala. Tujki in deli, ki jih odpihne vstran, zlahka povzročijo telesne poškodbe.

• Pri delu s pištolo za stiskanje zraka nosite zaščitna očala in zaščito dihal. Prah škoduje zdravju! Tujki in deli, ki jih odpihne vstran, zlahka povzročijo telesne poškodbe.
• S pištolo za izpihovanje ne pihajte v ljudi ali oblačila na telesu. Nevarnost poškodb!

Varnostni napotki pri uporabi vbrizgalnih naprav in razpršilcev (npr. brizganje barv):

1. Med polnjenjem držite razpršilec stran od kompresorja, da ne pride tekočina v stik s kompresorjem.
2. Z razpršilcem nikoli ne pršite (npr. brizganje barv) v smeri kompresorja. Vlaga lahko privede do električne nevarnosti!
3. Ne delajte z laki ali topili z vnetiščem pod 55 °C. Nevarnost eksplozije!
4. Lakov ali topil ne segrevajte. Nevarnost eksplozije!
5. Če delate z zdravju škodljivimi tekočinami, za zaščito potrebujete filtrirne naprave (maske za obraz). Upoštevajte tudi podatke in zaščitne ukrepe, ki jih navajajo proizvajalci takšnih snovi.
6. Upoštevati je treba podatke in oznake uredbe o nevarnih snoveh na dodatnih ovojninah obdelanih materialov. Po potrebi je treba sprejeti dodatne zaščitne ukrepe, zlasti nošenje primernih oblačil in mask.
7. Med brizganjem ter v delovnem prostoru ni dovoljeno kaditi. Nevarnost eksplozije! Tudi plini barv so lahko vnetljivi.
8. Kurišča, odprta luč ali stroji, ki ustvarjajo iskre, ne smejo biti prisotni oz. jih ni dovoljeno uporabljati.
9. Jedi in napitkov ne hranite ali uživajte v delovnem prostoru. Plini barv so zdravju škodljivi.
10. Delovni prostor mora biti večji od 30 m³ in zagotovljen mora biti zadosten pretok zraka pri brizganju in sušenju.
11. Ne brizgajte proti vetru. Pri brizganju gorljivih oz. nevarnih snovi za brizganje dosledno upoštevajte določila lokalnega policijskega oddelka.
12. V povezavi s tlačno gibko cevjo iz PVC ne delajte z mediji, kot so beli špirit, butilni alkohol in metilen klorid.
13. Ti mediji uničijo tlačno gibko cev.
14. Delovni prostor mora biti ločen od kompresorja, tako da ne more priti v direktni stik z delovno snovjo.

Delo s tlačnimi posodami

• Kdor dela s tlačno posodo, jo mora vzdrževati v ustreznem stanju, ustrezno delati z njo, nadzorovati, nemudoma izvesti potrebna vzdrževalna dela in popravila in v skladu z razmerami sprejeti potrebne varnostne ukrepe.
• Nadzorni organ lahko v posamičnem primeru odredi potrebne nadzorne ukrepe.
• Tlačne posode ni dovoljeno uporabljati, će ima napake, zaradi katerih so ogroženi zaposleni ali tretje osebe.
• Pred vsako uporabo preverite tlačno posodo, će je rjasta in poškodovana. Kompresorja ni dovoljeno uporabljati s poškodovano ali rjasto tlačno posodo. Če opazite poškodbe, se obrnite na servisno delavnico za stranke.

Opozorilo! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke.

Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Varnostne napotke skrbno shranite.

6. Preostala tveganja

Stroj je izdelan skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava ostalih tveganj.

• Če ne uporabljajte električnih vodnikov, ki so skladni s predpisi, lahko pride do nevarnosti za zdravje zaradi elektrike.
• Kljub vsem ukrepom lahko še vedno obstajajo neočitna preostala tvegania.
• Preostala tveganja lahko minimizirate, če skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.
• Izogibajte se naključnemu zagonu stroja: Ko vtikač vtaknete v vtičnico, tipka za aktiviranje ne sme biti pritisnjena. Uporabite orodje, ki je priporočeno v teh navodilih za uporabo. S tem dosežete, da vaš stroj doseže optimalno moč.
• Kadar stroj deluje, rok ne smete vstaviti v delovno območje.

7. Tehnični podatki

Omrežni priključek 220 - 240 V \~ / 50 Hz

Motorna moč 1200 W
Način delovanja S3 25%
Število vrtljajev kompre-sorja	3450 min ^-1
Prostornina tlačne posode	6 l
Delovni tlak pribl. 8 barov
Teor. Sesalna moč	pribl. 192 l/min
Teor. Izhodna moč pribl. 90 l/min
Stopnja zaščite	IP30
Teža naprave	9,7 kg
Največja višina postavitve (n. v.)	1000 m

*S3 25% = občasno prekinjeno delovanje z delovnim ciklom 25% (2,5 min na 10 minut)

Vrednosti emisij hrupa so bile ugotovljene v skladu z EN ISO 3744.

Nosite zaščito za sluh.

Zaradi vpliva hrupa lahko oglušite.

△ Opozorilo: Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja prekorači 85 dB (A), uporabljajte ustrezno zaščito sluha.

Nivo moči zvoka L_wA	96 dB(A)
Raven hrupa L_pA	76 dB(A)
Negotovost K_wA/pA	0,65 dB(A)

8. Pred zagonom

• Pred priključitvijo se prepričajte, da se podatki na tipski ploščici ujemajo s podatki o električnem omrežju.
• Preverite napravo, će je utrpela poškodbe pri transportu. Morebitne poškodbe takoj sporočite transportnemu podjetju, ki je dostavilo kompresor.
• Kompresor je treba postaviti v bližini porabnika.
• Izogibati se je treba dolgim vodom za zrak in kratkim dovodom (podaljševalni kabel).

• Pazite, da je vsesani zrak suh in brez prahu.

• Kompresorja ne postavljajte v vlažnem ali mokrem prostoru.

• Kompresor je dovoljeno uporabljati samo v primernih prostorih (dobro prezračevani, temperatura okolice od + 5 °C do 40 °C). V prostoru ne sme biti prahu, kislin, hlapov, eksplozivnih ali vnetljivih plinov.
• Kompresor je primeren za uporabo v suhih prostorih. V območjih, kjer se dela z brizgajočo vodo, uporaba ni dovoljena.
• Kompresor je dovoljeno na prostem uporabljati samo kratek čas v suhih razmerah.
• Kompresor mora biti vedno suh in po končanem delu ne sme ostati na prostem.

9. Uporaba

• Kompresor je opremljen z električnim vodom z varnostnim vtičem. Tega je mogoče priključiti na vsako varnostno vtičnico 220 - 240 V\~ 50 Hz, ki je zaščitena z varovalko 16 A.
• Pred zagonom pazite, da se omrežna napetost uje- ma z delovno napetostjo in močjo stroja na ploščici s podatki.
• Dolgi dovodi ter podaljški, kabelski bobni itd. povzročijo upad napetosti in lahko preprečijo zagon motorja.
• Pri nizkih temperaturah pod +5 °C je zagon motorja ogrožen zaradi težke gibljivosti.

8.2 Stikalo za vklop/izklop (sl. 2).

- S preklopom gumba (15) v položaj I vklopite kompresor.

- Za izklop kompresorja morate gumb (15) preklopiti v položaj 0.

8.3 Nastavitev tlaka: (sl. 1)

• Z regulatorjem tlaka (7) lahko nastavite tlak na manometru (5).
  • Nastavljen tlak lahko sprostite na hitri spojki (6).

8.4 Nastavitev tlačnega stikala

• Tlačno stikalo je tovarniško nastavljeno.
Vklopni tlak pribl. 6 barov Izklopni tlak pribl. 8 barov

8.5 Uporaba polnilnika za pnevmatike

Pnevmatski polnilnik za pnevmatike (13) se uporablja za polnjenje avtomobilskih pnevmatik; z ustreznim priborom se uporablja tudi za polnjenje in reguliranje pnevmatik koles, gumijastih čolnov, napihljivih blazin, žog itd.

S pritiskom ventila za odzračevanje je mogoče izpustiti zrak.

Pozor! Manometer ni umerjen!

Po polnjenju z umerjeno napravo preverite zračni tlak.

8.6 Uporaba pištole za izpihovanje

Pištolo za izpihovanje (12) lahko uporabljate za čiščenje votlih prostorov in umazanih površin ter delovnih naprav.

Pri tem vedno nosite zaščitna očala!

8.7 Uporaba kompleta adapterjev

Komplet adapterjev vam omogoča naslednje dodatne možnosti uporabe polnilnika pnevmatik:

Polnjenje žog z iglo za žoge (9).

Adapter za ventil (10) omogoča polnjenje pnevmatik koles.

Polnjenje bazenov, napihljivih blazin ali čolnov z dodatnim adapterjem (11).

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadevnim standardom VDE in DIN. Omrežni priključek in uporabljen podaljšek na strani kupca morata ustrezati predpisom.

Pri delu z brizgalnimi napravami in razpršilci kot tu-di pri začasni uporabi na prostem mora biti naprava nujno priključena v zaščitno stikalo na okvarni tok s sprožilnim tokom 30 mA ali manj.

Poškodovan električni priključni vod.

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

• Otiščanci, če priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

• Omrežna napetost mora znašati 220–240 V\~.
• Podaljševalni vodi do dolžine 25 m morajo imeti prečni prerez 1,5 kvadratnega milimetra.

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povpraševanja morate navesti spodnje podatke:

• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja
- Podatki na tipski ploščici motorja

11. Čiščenje, vzdrževanje, skladiščenje in naročanje nadomestnih delov

⚠ Pozor!

Pred vsemi čiščenji in vzdrževalnimi deli izvlecite omrežni vtič! Nevarnost telesnih poškodb zaradi udarov toka!

⚠ Pozor!

Počakajte, da se naprava popolnoma ohladi! Nevarnost opeklin!

⚠ Pozor!

Pred vsemi čiščenji in vzdrževalnimi deli sprostite tlak iz naprave! Nevarnost poškodb!

10.1 Čiščenje

• Na napravi mora biti čim manj prahu in umazanije. Zdrgnite napravo s čisto krpo ali jo izpihajte s stis-njenim zrakom pod nizkim tlakom.
• Priporočamo, da napravo očistite neposredno po vsaki uporabi.
• Napravo redno čistite z vlažno krpo in malo mazavega mila. Ne uporabljajte čistil ali topil, ker lahko poškodujejo plastične dele naprave. Pazite, da v notranjost naprave ne vdre voda.

- Pred čiščenjem kompresorja je treba odklopiti gibko cev in orodja za brizganje. Kompresorja ni dovoljeno čistiti z vodo, topili ali podobnimi sredstvi.

10.2 Vzdrževanje tlačne posode (sl. 1)

⚠ Pozor! Da bo tlačna posoda ostala uporabna (2), morate po vsaki uporabi izpustiti kondenzat, tako da odprete izpustni vijak (1).

Pred tem sprostite tlak kotla (glejte 10.4.1).

Izpustni vijak odprete tako, da ga obračate v levo (smer gledanja od spodnje strani kompresorja proti vijaku), da lahko kondenzat v celoti izteče iz tlačne posode. Zatem ponovno privijte izpustni vijak (obračanje v desno). Pred vsako uporabo preverite tlačno posodo, će je rjasta in poškodovana.

Kompresorja ni dovoljeno uporabljati s poškodovano ali rjasto tlačno posodo.

Če opazite poškodbe, se obrnite na servisno delavnico za stranke.

10.3 Varnostni ventil (sl. 2).

Varnostni ventil (17) je nastavljen na najvišji dovoljen tlak tlačne posode. Varnostnega ventila ni dovoljeno premikati ali odstraniti veznega varovala (17.2) med iz-pustno matico (17.1) in njenim pokrovom (17.3).

Da varnostni ventil pravilno deluje, ko je potrebno, ga je treba aktivirati na vsakih 30 obratovalnih ur oziroma vsaj 3-krat letno. Za odpiranje obrnite perforirano izpustno matico (17.1) v nasprotni smeri urinega kazalca in nato drog ventila ročno povlecite čez izpustno matico (17.1) navzven, da odprete izpust varnostnega ventila. Ventil nato slišno izpusti zrak. Na koncu znova zategnite od-točno matico v smeri urinega kazalca.

10.4 Skladiščenje (sl. 3)

⚠ Pozor!

Odklopite napravo od vtičnice in omrežni kabel (14) navijte na držalo za kabel (4). Odzračite napravo in vsa priključena pnevmatska orodja. Kompresor odložite tako, da ga nepooblaščene osebe ne morejo uporabljati.

⚠ Pozor!

Kompresor shranite samo v suhem okolju, ki ni dostopno nepooblaščenim osebam. Ne zvračajte ga, shranite ga samo v stoječem položaju!

10.4.1 Sproščanje nadtlaka

Nadtlak sprostite iz kompresorja tako, da izklopite kompresor in porabite stisnjen zrak, ki je še v tlačni posodi, npr. s pnevmatskim orodjem v prostem teku ali s pištolo za izpihovanje.

Kompresor lahko prenašate tako, da ga primete za ročaj (16). Ovijte omrežni kabel (14) na držalo za kabel (4).

10.6 Naročanje nadomestnih delov

Pri naročanju nadomestnih delov morate navesti naslednje podatke:

• Tip naprave
• Številka izdelka naprave
• Identifikacijska številka naprave
• Številka nadomestnega dela potrebnega nadomestnega dela

10.6.1 Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabljivi deli*: spojka

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

- Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.

• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!
• Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.
• Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:

- Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)

- Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.

• Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.
• Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

- Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

- Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

13. Pomoč pri motnjah

Motnja Mogoč vzrok Ukrep
Kompresor se ne zažene.	Ni omrežne napetosti. Preverite kabel, omrežni vtič, varovalko in vtičnico.
	Omrežna napetost je prenizka.	Izogibajte se predolgim podaljševalnim kablom. Uporabite podaljševalni kabel z zadostnim prese-kom žil.
	Zunanja temperatura je prenizka.	Kompresorja ne uporabljajte pod +5 °C zunanje temperature.
	Motor je pregret.	Počakajte, da se motor ohladi, in po potrebi odpravi-te vzrok pregretja.
Kompresor deluje, vendar ni tlaka.	Protipovratni ventil je okvarjen. Zamenjajte protipovratni ventil.
	Tesnila so zanič.	Preverite tesnila, strokovna delavnica naj zamenja zanič tesnila.
	Izpustni vijak za kondenzat (1) je netesen.	Z roko zategnite vijak. Preverite tesnilo na vijaku in ga po potrebi zame-njajte.
Kompresor deluje, na manometru je prikazan tlak, vendar orodja ne delujejo.	Spoji gibke cevi so netesni.	Preverite gibko cev za stisnjen zrak in orodja ter jih po potrebi zamenjajte.
	Hitra spojka je netesna. Preverite hitro spojko in jo po potrebi zamenjajte.
	Na regulatorju tlaka (7) je nastav-ljen prenizek tlak.	Bolj odprite regulator tlaka.

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
