HC06 - Kompresszor SCHEPPACH - Ingyenes használati útmutató

Termék típusa	Tartályos légsűrítő
Márka	Scheppach
Modell	HC06
Motorteljesítmény	1200 W
Tápfeszültség	220-240 V ~ 50 Hz
Üzemi nyomás	8 bar
Tartály űrtartalma	6 L
Elméleti levegőáramlás	192 L/min
Gyakorlati levegőáramlás	90 L/min
Súly	9.7 kg
Üzemmód	S3 25% (szakaszos)
Zajszint	LwA 96 dB(A) / LpA 76 dB(A)
Védettségi osztály	IP30
Levegőkimenetek száma	1 gyorscsatlakozó
Tartozékok	Gumiabroncs felfújó, fúvópisztoly, adapterek, léggömb tű
Rendeltetés	Száraz, jól szellőző beltéri helyiségek
Karbantartás	Használat után a kondenzvíz leeresztése
Biztonság	Biztonsági szelep, automatikus leállítás nyomáskapcsolóval
Pótalkatrészek	Elérhetők a Scheppach vevőszolgálaton keresztül

Gyakran ismételt kérdések - HC06 SCHEPPACH

Hogyan indítsam el a kompresszort?

Csatlakoztassa a készüléket egy 220-240 V-os konnektorhoz, majd állítsa a Be/Ki kapcsolót (15) I állásba. A kompresszor elindul, és körülbelül 8 bar nyomásra emelkedik.

Mi a maximális üzemi nyomás?

A maximális nyomás 8 bar. A nyomáskapcsoló gyárilag 8 barnál kikapcsolásra, körülbelül 6 barnál pedig újrabekapcsolásra van beállítva.

Hogyan ürítsem le a tartály kondenzvizét?

Minden használat után nyissa ki a tartály alján található leeresztő csavart (1) az óramutató járásával ellentétes irányba forgatva, hogy eltávolítsa a kondenzvizet. Ezután húzza meg újra. Győződjön meg arról, hogy a tartály nincs nyomás alatt a kinyitás előtt.

Használhatom a kompresszort kültéren?

A kültéri használat csak rövid ideig és száraz környezeti feltételek mellett lehetséges. A kompresszort védeni kell az esőtől és a nedvességtől. Kültéren használjon megfelelő hosszabbítót és 30 mA-es hibaáram-védőkapcsolót.

Mit tegyek, ha a kompresszor nem indul el?

Ellenőrizze a hálózati feszültséget és a biztosítékot. Győződjön meg arról, hogy a környezeti hőmérséklet +5°C felett van. Ha a motor túlmelegedett, hagyja lehűlni. Ellenőrizze a tápkábelt.

Hogyan állítsam be a kimeneti nyomást?

Használja a nyomásszabályozót (7) a kívánt nyomás beállításához, amely a manométeren (5) ellenőrizhető. A beállított nyomás a gyorscsatlakozónál (6) áll rendelkezésre.

Milyen szerszámokat használhatok ezzel a kompresszorral?

Használhat körülbelül 90 L/min levegőáramlású sűrített levegős szerszámokat, mint például gumiabroncs felfújók, fúvópisztolyok, festékpisztolyok stb. Ellenőrizze szerszámai kompatibilitását.

Hogyan karbantartsam a nyomás alatti tartályt?

Minden használat előtt ellenőrizze, hogy nincs-e rozsda vagy sérülés. Használat után ürítse ki a kondenzvizet. Időnként ellenőriztesse a biztonsági szelepet (30 üzemóránként).

Alkalmas a kompresszor festékpisztolyhoz?

Igen, használható megfelelő festékpisztollyal. Ügyeljen a biztonsági előírások betartására: ne permetezzen a kompresszor felé, használjon 55°C feletti gyulladáspontú termékeket, és viseljen védőmaszkot.

Hol találok pótalkatrészeket?

A pótalkatrészek a Scheppach vevőszolgálatánál érhetők el. Adja meg a készülék típusát, hivatkozási számát és sorozatszámát. A kopó alkatrészek (például a csatlakozó) fogyóeszközök.

HASZNÁLATI ÚTMUTATÓ HC06 SCHEPPACH

A készüléken található szimbólumok magyarázata

	Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat!
	Viseljen légzésvédelmet.
	Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.
	Figyelmeztetés a forró részek elől!
	Figyelmeztetés az elektromos feszültség elől!
	Figyelmeztetés! Az egység távirányított és figyelmeztetés nélkül megindulhat.
	A gépet ne érje eső. A készüléket csak száraz környezeti feltételek mellett szabad tárolni, raktározni és üzemeltetni.
	Hangnyomásszint értéke dB-ben
	Gumiabroncsok felfújására alkalmas.
	A sűrített levegős szerszámok üzemeltetésére alkalmas.
	Sűrített-levegő-pisztolyok üzemeltetésére alkalmas.
	A levegőtömlő csatlakoztatása előtt ne nyissa ki a csapot
	A termék megfelel a hatályos európai irányelveknek.

Tartalomjegyzék:

Oldal:

1. Bevezetés 115
2. A készülék leírása (rys. 1, 2).... 115
3. Szállított elemek (rys. 1) 115
4. Rendeltetésszerűi használat 116
5. Általános biztonsági utasítások.... 116
6. Fennmaradó kockázatok 120
7. Technikai adatok....120
8. Beüzemeltetés előtt 120
9. Felépítés és kezelés 121
10. Elektromos csatlakoztatás 121
11. Tisztítás, karbantartás, tárolás és alkatrészek rendelése 122
12. Megsemmisítés és újrahasznosítás 123
13. Hibaelhárítás.... 124

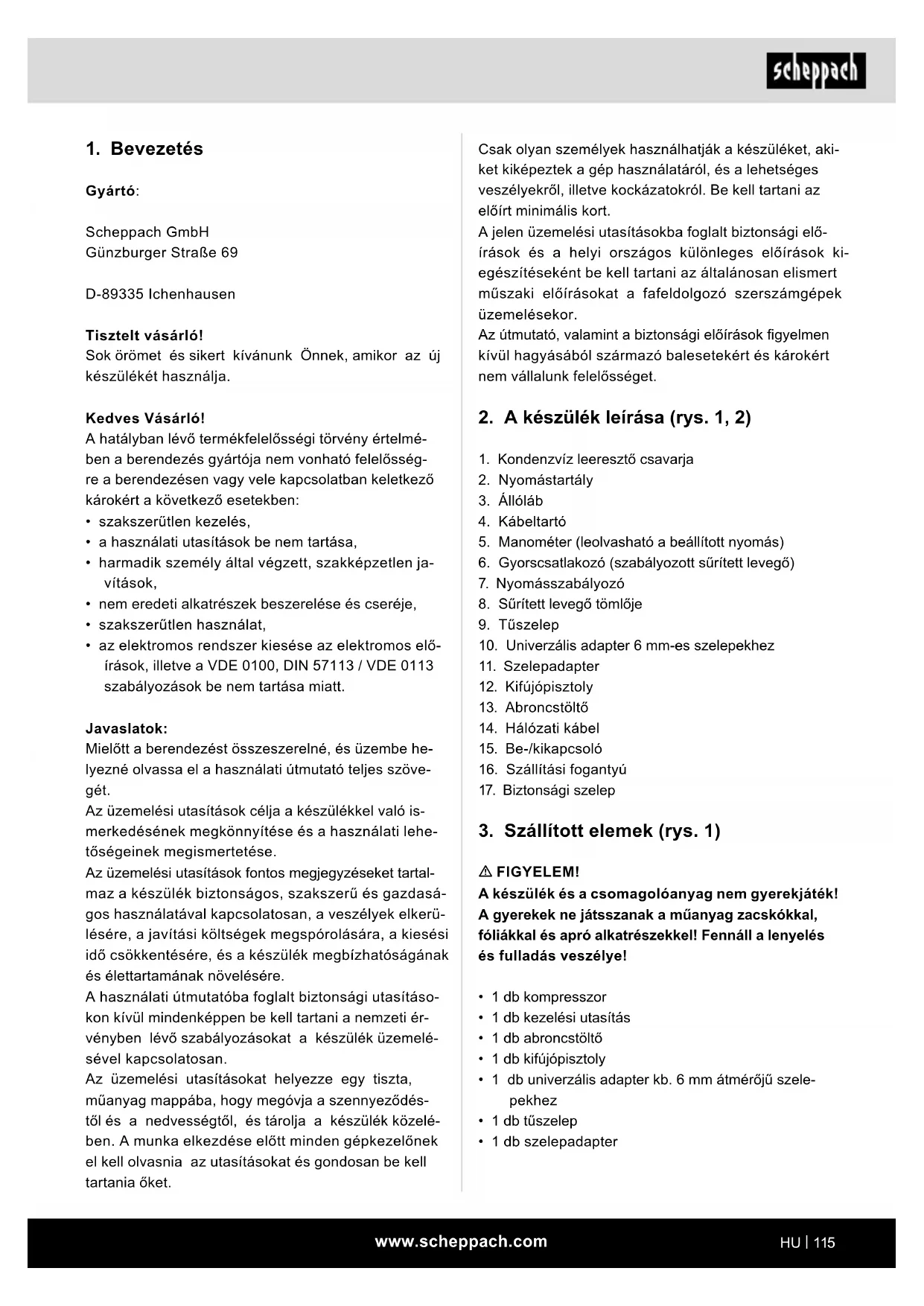

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk Önnek, amikor az új készülékét használja.

Kedves Vásárló!

A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:

• szakszerűtlen kezelés,
• a használati utasítások be nem tartása,
• harmadik személy által végzett, szakképzetlen javítások,
• nem eredeti alkatrészek beszerelése és cseréje,
• szakszerűtlen használat,
• az elektromos rendszer kiesése az elektromos előírások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt.

Javaslatok:

Mielőtt a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét.

Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehe- tőségeinek megismertetése.

Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére.

A használati útmutatóba foglalt biztonsági utasításokon kívül minden képpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan.

Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződés-től és a nedvességtől, és tárolja a készülék közelé-ben. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket.

Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort.

A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások ki-egészítéseként be kell tartani az általánosan elismert műszaki előírásokat a fafeldolgozó szerszámgépek üzemelésekor.

Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.

2. A készülék leírása (rys. 1, 2)

1. Kondenzvíz leeresztő csavarja
2. Nyomástartály
3. Állóláb
4. Kábeltartó
5. Manométer (leolvasható a beállított nyomás)
6. Gyorscsatlakozó (szabályozott sűrített levegő)
7. Nyomásszabályozó
8. Súrített levegő tömlője
9. Tüszelep
10. Univerzális adapter 6 mm-es szelepekhez
11. Szelepadapter
12. Kifújópisztoly
13. Abroncstöltő
14. Hálózati kábel
15. Be-/kikapcsoló
16. Szállítási fogantyú
17. Biztonsági szelep

3. Szállított elemek (rys. 1)

FIGYELEM!

A készülék és a csomagolóanyag nem gyerekjáték! A gyerekek ne játsszanak a műanyag zacskókkal, fóliákkal és apró alkatrészekkel! Fennáll a lenyelés és fulladás veszélye!

• 1 db kompresszor
• 1 db kezelési utasítás
• 1 db abroncstöltö
• 1 db kifújópisztoly
- 1 db univerzális adapter kb. 6 mm átmérőjű szelepekhez
• 1 db tüszelep
• 1 db szelepadapter

• Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-magolási / szállítási biztosításokat (ha vannak ilyenek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit.
• Lehetősége szerint a garancia érvényességének leteltéig örizze meg a csomagolást.

4. Rendeltetésszerűi használat

A kompresszor préslég előállítására szolgál, a préslég által üzemeltetett szerszámokhoz, amelyek cca. 90 l/perc-i légmennyiséggel lehetnek üzemeltetve (mint például abroncstöltök, kifúvópisztolyok és lakkozó pisztolyok).

A kompresszort csak száraz és jól szellőző beltéri helyiségben szabad üzemeltetni.

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye figyelembe, hogy a készülékeink rendel- tetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szava- tosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területen valamint egyenértékű tevékenysé- gek területen van használva.

5. Általános biztonsági utasítások

⚠ FIGYELMEZTETÉS Olvassa el az elektromos szerszámhoz tartozó összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot.

A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.

A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati kábellel) és az akkumulátorról üzemeltetett (hálózati kábel nélküli) elektromos szerszámokra vonatkozik.

A munkahely biztonsága

a. Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról.

A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.

b. Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók.

Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözőket.

c. Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket.

A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.

Elektromos biztonság

a. Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba.

A csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.

b. Kerülje el a teste földelt felületekkel, például csövekkel, fütésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.

c. Tartsa esötöl és nedvességtöl távol az elektromos szerszámokat.

Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.

d. Ne használja a kábelt a rendeltetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozódugó aljzatból való kihúzásához.

Tartsa távol a kábelt hőtől, olajtól, éles élektől és a készülék mozgó alkatrészeitől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.

e. Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító kábeleket alkalmazzon, amelyek kültéri használatra is alkalmasak.

A kültéri használatra engedélyezett hosszabbító kábel használata csökkenti az áramütés kockázatát.

A szabadban csak engedélyezett és megfelelő jelöléssel ellátott hosszabbítókábelt használjon.

Kábeldob használata esetén mindig tekerje le teljesen a kábelt.

f. Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót, melynek kioldási áramerőssége 30 mA vagy annál kevesebb. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

Személyi biztonság

a. Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll.

Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.

b. Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget.

Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például porvédő maszk, biztonsági kesztyű, védősisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.

c. Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.

d. Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat.

A készülék forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.

e. Kerülje a rendellenes testtartást.

Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.

f. Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűjét tartsa távol a maguktól mozgó alkatrészektől.

A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.

Ha a szabadban dolgozik, akkor ajánlatos gumikesztyűt és csúszásmentes lábbelit viselni. Ha hosszú a haja, viseljen hajhálót.

g. Ha lehetséges a porszívó és -gyűjtő berendezések felszerelése, akkor győződjön meg arról, hogy ezek csatlakoztatva vannak és megfelelően használhatók. Porelszívó használatával csökkentheti a por által okozott veszélyeket.

h. Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli.

A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.

Az elektromos szerszám használata és kezelése

a. Ne terhelje túl a készüléket.

A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.

b. Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet bevagy kikapcsolni, veszélyesnek számít, és meg kell javítani.

c. Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot.

Ezen elővigyázatossági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.

d. Tartsa gyermekektöl távol a nem használt elektromos szerszámokat.

Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.

A használaton kívüli elektromos szerszámokat száraz, magasan fekvő vagy elzárt helyen kell tárolni, ahol nem férnek hozzá gyermekek.

e. Gondosan ápolja az elektromos szerszámokat és a cserélhető szerszámot.

Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javítassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.

f. Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és könnyebben vezethetők.

g. Az elektromos szerszámot, tartozékokat, betétszerszámokat stb. a jelen utasításoknak megfelelően használja.

Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.

h. A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és fogantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és afölötti uralmának megőrzését előre nem látható helyzetekben.

Szerviz

a. Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát.

Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

Kompresszorokra vonatkozó biztonsági utasítások

⚠ Figyelem! A kompresszor használata során az elektromos áramütés, a sérülés- és tűzveszély elleni védelem érdekében tartsa be a következő alapvető biztonsági intézkedéseket.

A készülék használata előtt olvassa el és tartsa be ezeket az megjegyzéseket.

Biztonságos munkavégzés.

1. Gondosan ápolja a szerszámot

- A megfelelő és biztonságos munkavégzés érdekében tartsa tisztán a kompresszort.

- Tartsa be a karbantartásra vonatkozó előírásokat.

- Rendszeresen ellenőrizze az elektromos szerszám csatlakozókábelét, és sérülés esetén elismert szakemberrel cseréltesse ki.

- Rendszeresen ellenőrizze a hosszabbító kábeleket, és cserélje ki azokat, ha megsérülnek.

1. A hálózati dugót húzza ki a dugaszoló aljzatból

- Ha nem használja az elektromos szerszámot, karbantartás előtt, valamint a szerszámok, pl. fűrészlap, fúró, marófej cseréjekor.

1. Ellenőrizze az elektromos szerszámot, hogy nem sérült-e

- Az elektromos szerszám további használata előtt gondosan ellenőrizze a védőberendezések vagy a könnyebben sérült részek kifogástalan és rendeltetésszerű működését.

- Ellenőrizze, hogy a mozgó részek kifogástalanul működnek, nem szorulnak és nem sérültek-e. Az elektromos szerszám kifogástalan üzemeltetéséhez minden alkatrészt helyesen kell felszerelni és minden feltételt be kell tartani.

- A sérült védőberendezéseket és alkatrészeket rendeltetésszerűen, márkaszervizzel javíttassa meg vagy cseréltesse ki, amennyiben a kezelési utasítás nem rendelkezik másként.

- Ne használjon hibás vagy sérült csatlakozóvezetéket.

1. Figyelem!

- A saját biztonsága érdekében csak a használati útmutatóban megadott vagy a gyártó által ajánlott vagy megadott tartozékokat és kiegészítő készülékeket használja. A kezelési utasításban vagy a katalógusban javasoltaktól eltérő betétek vagy tartozékok használata személyi sérülések veszélyével fenyegethet.

1. A csatlakozóvezeték cseréje

- Ha megsérül a csatlakozóvezeték, akkor a veszélyek elkerüléséhez a gyártó vagy villanyszerelő cserélje ki azt. Áramütés veszélye.

1. Abroncs felfújása

- Felfújás után azonnal ellenőrizze az abroncsnyomást egy megfelelő mérőkészülékkel, például egy benzinkúton.

1. Közúti közlekedésre alkalmas kompresszorok építkezéseken

- Ügyeljen rá, hogy minden tömlő és szerelvény megfeleljen a kompresszor megengedett legnagyobb üzemi nyomásának.

1. Felállítás helye

- Állítsa a kompresszort vízszintes felületre.

1. Javasoljuk, hogy 7 bar feletti nyomás esetén szerelje fel a betápláló tömlőt biztonsági kábellel, pl. drótkötéllel.

2. Úgy kerülje el a vezetékrendszer nagy terheléseit, hogy rugalmas tömlőcsatlakozókat használ, és kerüli a törési helyeket.

TOVÁBBI BIZTONSÁGI UTASÍTÁSOK

Vegye figyelembe az adott sűrített levegős szerszám / sűrített levegős előtét berendezés megfelelő üzemeltetési útmutatóját! Az alábbi általános megjegyzéseket szintén figyelembe kell venni:

A sürített levegővel és a kifúvópisztollyal való munkavégzésre vonatkozó biztonsági utasítások

• Ügyeljen rá, hogy megfelelő, legalább 2,50 m-es távolságot tartson a terméktől, és üzem közben tartsa távol a sűrített levegős szerszámokat / sűrített levegős előtét-berendezéseket a kompresszortól.
• A kompresszorszivattyú és a vezetékek üzem közben erősen felmelegszenek. Megérintésük égési sérülést okoz.
• A kompresszor által beszívott levegőbe nem kerülhet semmilyen adalékanyag, mert ez a kompresszorszivattyúnál tüzet vagy robbanást okozhat.
• A tömlőcsatlakozó meglazításakor tartsa kézzel szorosan a tömlő csatlakozódarabját. Így elkerülheti a visszacsapódó tömlő miatti sérüléseket.
• A kifúvópisztollyal való munkavégzéskor viseljen védőszemüveget. Az idegen testek és kifúvott tárgyak könnyebb sérüléseket okozhatnak.
• Amikor a sürített levegős pisztollyal dolgozik, viseljen védőszemüveget és légzésvédő maszkot. A képződő por károsítja az egészséget! Az idegen testek és kifúvott tárgyak könnyebb sérüléseket okozhatnak.
• A kifúvópisztollyal ne fújjon le személyeket, és ne használja a ruházat a testen való megtisztítására. Sérülésveszély!

A szóró és fúvó elötét-készülékek (pl. festékszóró) használatára vonatkozó biztonsági utasítások:

1. A szóró előtétkészüléket feltöltés közben tartsa távol a kompresszortól, hogy ne érhesse folyadék a kompresszort.

2. A szóró előtétkészülékkel (pl. festékszóróval) soha ne végezzen szórást a kompresszor irányába. A nedvesség elektromos veszélyeket okozhat!

3. Ne használjon 55° C alatti lobbanáspontú lakkot vagy oldószert. Robbanásveszély!

4. Ne melegítse fel a lakkot vagy az oldószert. Robbanásveszély!
5. Egészségkárosító folyadékokkal való munkavégzéskor védelem céljából szűrő felszerelés (arcmaszk) használata szükséges. Vegye figyelembe az ilyen anyagok gyártói által megadott, védelmi intézkedésekre vonatkozó információkat is.
6. A felhasználandó anyagok külső csomagolásain elhelyezett, veszélyes anyagokra vonatkozó rendelet szerinti adatokat és jelöléseket figyelembe kell venni. Szükség esetén kiegészítő óvintézkedéseket kell foganatosítani, így elsősorban megfelelő ruházatot és maszkot kell viselni.
7. A szórási folyamat közben, és a munkaterületen általánosságban tilos a dohányzás. Robbanásveszély! A festékgőz is könnyen éghető.
8. Kerülni kell a tűzfészkek, nyílt láng és szikraképződéssel járó gépek használatát, és ezek közelségét.
9. Tilos a munkatérben ételt vagy italt tárolni vagy fogyasztani. A festékgőz károsítja az egészséget.
10. A munkatér legyen nagyobb, mint 30 m³, továbbá szóráskor, valamint száradáskor biztosítani kell a megfelelő levegőcserét.
11. Soha ne végezzen szórást széllel szemben. Éghető, ill. veszélyes szóróanyagok szórásakor alapvetően be kell tartani a helyi rendőrhatóság rendelkezéseit.
12. PVC nyomótömlő esetén nem szabad olyan anyagokkal dolgozni, mint például lakkbenzin, butil-alkohol vagy metilén-klorid.
13. Ezek az anyagok károsítják a nyomótömlőt.
14. Amunkaterületetelkellválasztaniakompresszortól, hogy a berendezés ne kerülhessen közvetlen érintkezésbe a munkaközeggel.

Nyomástartály működtetése

• Nyomástartály működtetése esetén a tartályt megfelelő állapotban kell tartani, előírás szerint kell üzemeltetni és felügyelni, a karbantartási és javítási munkákat haladéktalanul el kell végezni, és a körülményektől függő szükséges biztonsági intézkedéseket meg kell hozni.

• A felügyeleti szerv rendkívüli esetben szükséges felügyeleti intézkedéseket is megkövetelhet.

• Nem szabad nyomástartályt üzemeltetni, ha olyan hiányosság mutatkozik, amely az alkalmazottakat vagy más személyeket veszélyeztet.

• Minden egyes üzemeltetés előtt ellenőrizze, hogy nem rozsdás vagy sérült-e a nyomástartály. A kompresszort nem szabad sérült vagy rozsdás nyomástartállyal üzemeltetni. Ha sérüléseket észlelt, forduljon vevőszolgálati szervizünkhöz.

Figyelmeztetés! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktiv vagy passzív orvosi implantátumokra.

A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

A biztonsági utasításokat tárolja megfelelően.

6. Fennmaradó kockázatok

A gép a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek fennmaradó kockázatok.

• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• Ezen kívül a nem nyilvánvaló fennmaradó kockázatok minden elővigyázatosság ellenére sem szüntethetők meg.

- A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.

- Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetésekor nem szabad megnyomni a bekapcsoló gombot. A kezelési útmutatóban javasolt szerszámokat használja. Így biztosíthatja, hogy gépe mindig optimális teljesítménnyel működjön.

- A kezét tartsa távol a munkaterülettöl, ha a gép üzemel.

7. Technikai adatok

Hálózati csatlakozás 220 - 240 V\~ / 50 Hz

Motorteljesítmény 1200 W
Üzemmód S3 25%
Kompresszor-fordulatszám 3450 perc	-1
Nyomástartályürtartalom 6 l
Üzemi nyomás ca. 8 bar
Teo. Beszívási teljesítmény	ca. 192 l/perc
Elméleti teljesítmény	ca. 90 l/perc
Védelmi rendszer IP30
A készülék súlya 9.7 kg
Max. felállításmagasság (NN felett)	1000 m

*S3 25% = időszakos, szakaszos működés 25%-o: bekapcsolási időtartammal (10 percenként 2,5 min)

A zajkibocsátási értékek az EN ISO 3744 szerint lettek meghatározva.

Viseljen hallásvédőt.

A zaj halláskárosodást okozhat.

⚠ Figyelmeztetés: A zaj súlyos következményekkel járhat az egészség tekintetében. Ha a gép zaja meghaladja a 85 dB (A) értéket, akkor kérjük, viseljen megfelelő hallásvédőt.

Hangteljesítménymérték L_wA	96 dB(A)
Hangnyomásszint L_pA	76 dB(A)
Bizonytalanság K_wA/pA	0,65 dB(A)

8. Beüzemeltetés előtt

• Győződjön meg rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.
• Ellenőrizze le a kézüléket szállítási károkra. Esetleges sérüléseket azonnal a szállítmányozó válla-latnál, amelyik a kompresszort szállította jelenteni.
• A kompresszort a fogyasztó közelében kell felál-lítani.

• El kell kerülni a hosszú légvezetékek és a hosszú csatlakozók (hosszabbítókábel) használatát.

• Ügyelni egy száraz és pormentes légbeszívásra.

• Ne állítsa fel nedves vagy vizes teremben a kompresszort.
• A kompresszort csak megfelelő termekben (jól szellőztetett, környezeti hőmérséklet +5°C-tól 40°C-ig) szabad üzemeltetni. A teremben nem szabad poroknak, savaknak, páráknak, robbanékony vagy gyulékony gázoknak lennie.
• A kompresszor száraz termekben levő használatra alkalmas. Tilos olyan részlegekben használni, ahol fröccsenővízzel dolgoznak.
• A kompresszort csak rövid ideig, száraz környezeti feltételek esetén szabad kültéren használni.
• A kompresszort mindig szárazon kell tartani, és használat után nem szabad kint hagyni a szabadban.

9. Felépítés és kezelés

8.1 Hálózati csatlakozás

• A kompresszor egy védőérintkezős dugós hálózati vezetékkel van felszerelve. Ezt minden védőérintkezős 220 - 240 V\~ 50 Hz dugaszoló aljzatra rá lehet kapcsolni, amely 16A-al le van biztosítva.
• Üzembe helyezés előtt ügyeljen arra, hogy a hálózati feszültség megegyezzen a gép teljesítményi táblája szerinti üzemi feszültségnek.
• Hosszú betáplálási vezetékek, valamint meghosz-szabbítások, kábeldobok stb. Feszültségesést okoznak és megakadályozhatják a motorindítást.
• Alacsony hömérsékleteknél, +5°C alatt nehéz járatúság által veszélyeztetve van a motorindítás.

8.2 Be-/kikapcsoló (2. ábra)

• A (15) gomb I helyzetbe nyomása bekapcsolja a kompresszort.
• A kompresszor kikapcsolásához nyomja 0 állásba a (15) gombot.

8.3 Nyomásbeállítás: (1. ábra)

A (7) nyomásszabályozóval beállíthatja a nyomást az (5) manométeren.

A beállított nyomás a (6) gyorscsatlakozónál vételezhető.

8.4 Nyomáskapcsoló beállítás

- A nyomáskapcsoló gyárilag be van állítva. Bekapcsolási nyomás cca. 6 bar Kikapcsolási nyomás cca. 8 bar

8.5 Abroncstöltő használata

A (13) sürített levegős abroncstöltővel autógumikat fújhat fel, illetve a megfelelő tartozékokkal kerékpá- rabroncsokat, gumicsónakokat, gumimatracokat, lab- dákat stb. is felfújhat és szabályozhatja a nyomásukat. A légtelenítő szelep működtetésével leeresztheti a nyomást.

Figyelem! A manométer nincs hitelesítve! A feltöltés után ellenőrizze a légnyomást egy hitelesített készülékkel.

8.6 A kifújópisztoly használata

A (12) kifújópisztolyt üregek, szennyezett felületek és munkaeszközök tisztítására használhatja. Ilyenkor mindig viseljen védőszemüveget!

8.7 Adapterkészlet használata

Az adapterkészlettel az abroncstöltőt a következő to- vábbi alkalmazásokra használhatja: Labdákat fújhat fel a (9) tűszeleppel.

A (10) szelepadapterrel bicikligumikat fújhat fel.
A (11) kiegészítő adapterrel medencéket, gumimatra-cokat vagy -csónakokat fújhat fel.

10. Elektromos csatlakoztatás

A telepített elektromos motor üzemkészen csatlakozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek. A vásárló által használt hálózati csatlakozó, valamint az általa használt hosszabbító vezeték is feleljen meg ezeknek az előírásoknak.

Ha szóró és fúvó előtétkészülékekkel dolgozik, valamint ha ideiglenesen a szabadban üzemelteti a kompresszort, akkor a berendezést feltétlenül olyan hibaáram-védőkapcsolóra kell csatlakoztatni, melynek kioldási áramerőssége nem haladja meg a 30 mA értéket.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül.

Ennek oka lehet:

• Nyomási helyek, ha a csatlakozóvezetéket ablakvagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerütlen rögzítése vagy vezetése miatt.

• Vágási helyek a csatlakozóvezetéken való áthajtás miatt.

• Szigetelés sérülése a fali csatlakozóaljzatból való kiszakítás miatt.

• Repedések a szigetelés öregedése miatt.

Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes.

Rendszeresen ellenőrizze, hogy nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.

Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon.

A csatlakozóvezeték típusának megnevezését a vezetéken fel kell tüntetni.

Váltóáramú motor

• A hálózati feszültség 220 - 240 V\~ legyen
• A 25 méternél rövidebb hosszabbító vezetékek ke-resztmetszete 1,5 négyzetmilliméter legyen.

Az elektromos berendezések csatlakoztatását és javítását csak villamossági szakember végezheti.

Kérdései esetén az alábbi adatokat kell megadni:

• Motor áramtípusa
  • Gép típuscímkéjének adatai
  • Motor típuscímkéjének adatai

11. Tisztítás, karbantartás, tárolás és alkatrészek rendelése

Figyelem!

Minden tisztítási és karbantartási munka előtt kihúzni a hálózati csatlakozót! Sérülési veszély az áramcsapások által!

⚠️ Figyelem!

Várja meg amig a készülék teljesen le nem hült! Megégetés veszélye!

Figyelem!

Minden tisztítási és karbantartási munka előtt a ké- szüléket nyomásnélkülire kell tenni! Sérülés veszélye!

10.1 Tisztítás

• Tartsa a készüléket annyira por- és szennyeződés mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel.

• Azt ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

• A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek meg-támadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerülhessen víz a készülék belsejébe.

• Tisztítás előtt leválasztani a tömlőt és a permetező szerszámokat a kompresszorról. Nem szabad a kompresszort vízzel, oldószerekkel vagy hasonlóakkal tisztítani.

10.2 A nyomástartály karbantartása (1. ábra)

Figyelem! A (2) nyomástartály hosszú élettartama érdekében minden egyes üzemeltetés után eresz-sze le a kondenzvizet az (1) leeresztő csavar ki-oldásával.

Eressze elötte le a kazánnyomást (lásd a 10.4.1-et).

A leeresztő csavar az óramutató járásával ellentétes irányba forgatva (a csavart a kompresszor aljától nézve) oldható ki, hogy a kondenzvíz teljesen kifolyhasson a nyomástartályból. Ezután zárja vissza a leeresztő csavart (az óramutató járásának irányába forgatva). Minden egyes üzemeltetés előtt ellenőrizze, hogy nem rozsdás vagy sérült-e a nyomástartály.

A kompresszort nem szabad sérült vagy rozsdás nyomástartállyal üzemeltetni.

Ha sérüléseket észlelt, forduljon vevőszolgálati szervizünkhöz.

10.3 Biztonsági szelep (ábra 2)

A biztonsági szelep (17) a nyomástartó edény legnagyobb megengedett nyomására van beállítva. A biztonsági szelep átállítása vagy a leeresztő anya (17.1) és a sapkája (17.3) közötti csatlakozás rögzítésének (17.2) eltávolítása nem engedélyezett.

30 üzemóránként, alkalmanként legalább 3-szor működtesse a biztonsági szelepet, hogy szükség esetén megfelelően működjön.

Kioldáshoz forgassa az óramutató járásával ellentétes irányba a perforált leeresztő anyát (17.1), majd a perforált leeresztő anyán (17.1) keresztül, kézzel húzza kifelé a szelepszárat, hogy ezzel kinyissa a biztonsági szelep kimenetét.

A szelep ekkor hallhatóan kiengedi a levegőt. Ezután az óramutató járásának irányába forgatva húzza meg újra a leeresztő anyát.

10.4 Tárolás (3. ábra)

Figyelem!

Válassza le a készüléket a csatlakozóaljzatról, és csévélje fel a (14) hálózati kábelt a (4) kábeltartóra. Légtelenítse a készüléket és az összes csatlakozta-tott sürített levegős szerszámot. Úgy helyezze el a kompresszort, hogy illetéktelen személyek ne tudják üzembe helyezni.

⚠ Figyelem!

A kompresszort csak száraz és jogosulatlanok számára nem hozzáférhető környezetben tárolni. Ne döntse meg, cask állva tárolni! Kifolyhat az olaj!

10.4.1 A túlnyomás leeresztése

A kompresszorban levő túlnyomást leereszteni azáltal, hogy kikapcsolja a kompresszort és a nyomás-tartályban levő présléget, például egy üresjáratban levő préslég szerszámmal vagy egy kifúvópisztollyal elfogyasztja.

10.5 Szállítás (2./4. ábra)

A kompresszort a (16) fogantyújánál fogva szállíthatja. Ehhez csévélje fel a (14) hálózati kábelt a (4) kábeltartóra.

10.6 Alkatrészek rendelése

Pótalkatrész rendelésnél adja meg a következő ada-to-kat:

• Készülék típusa
• Készülék cikkszáma
• Készülék azonosító száma
- A szükséges pótalkatrész azonosító száma

10.6.1 Szervíz-információk

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Gyorsan kopó részek*: kuplung

* nincs okvetlenül a szállítás terjedelmében!

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

12. Megsemmisítés és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék-röl!
• Az áthúzott kuka ikonja arra utal, hogy a leselejte-zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
• A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)

- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.

- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.

- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

13. Hibaelhárítás

Üzemzavar Lehetséges ok Elhárítás

Nem fut a kompresz-szor.	Hiányzik a hálózati feszültség.	Leellenőrizni a kábelt, biztosítékot és a dugaszoló aljzatot.
	Túl alacsony a hálózati feszültség.	Kerülje el a túl hosszú hosszabbítókábelt.Elegendő keresztmetszetű hosszabbítókábelt használni.
	Túl alacsony a kinti hömérséklet. Ne üzemeltese + 5°C kinti hömérséklet alatt.
	Túlhevült a motor.	Hagyni a motort lehülni adott esetben eltá-volítani a túlhevülés okát.
A kompresszor fut, de nincs nyomás.	Szivárgó a visszacsapó szelep. Kicserélni a visszacspó szelepet.
	Tönkre van a tömítés.	Leellenőrizni a tömítéseket, a tönkrement tö-mítéseket egy szakmühelyben kicseréltetni.
	A kondenzvíz leeresztőcsavarja nem tömör.	Kézzel utánnahúzni a csavart. Leellenőriz-ni a tömítést a csavaron, adott esetben kicserélni.
Fut a kompresszor,a manométeren nyo-más van kijelezve, de a szerszámok nem futnak.	Szivárgóak a tömlőcsatlakozások.	Leellenőrizni a préslégtömlőt és a szerszá-mokat, adott esetben kicserélni.
	Szivárgós a gyorskuplung.	Leellenőrizni a gyorskuplungot, adott eset-ben kicserélni.
	Túl kicsi nyomás van a nyomásszabályo-zón beállítva.	Tovább kinyitni a nyomásszabályozót.

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Gwarancja PL
