NAUDOJIMO INSTRUKCIJA HC06 SCHEPPACH

Kompresorius Originalios naudojimo instrukcijos vertimas

Simbolių ant įrenginio aiškinimas Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurody- mus bei jų laikykitės! Naudokite kvėpavimo apsaugą. Naudokite klausos apsaugą! Dėl triukšmo galima prarasti klausą. Saugokitės karšto paviršiaus. Naudojimo instrukcijos! Įspėjimas ! Įsijungia automatiškai. Saugokite mašiną nuo lietaus. Įrenginį leidžiama laikyti ir eksploatuoti tik sausose aplinkos sąlygose.

Garso slėgio lygio duomenys dB Tinka padangoms pripūsti. Tinka pneumatiniams įrankiams eksploatuoti. Tinka pneumatiniams pistoletams eksploatuoti. Neprijungę oro žarnos, neatidarinėkite čiaupo. Gaminys atitinka galiojančias Europos direktyvas.www.scheppach.com

11. Valymas, techninė priežiūra, laikymas ir užsakyti atsargines dalis .................. 179

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

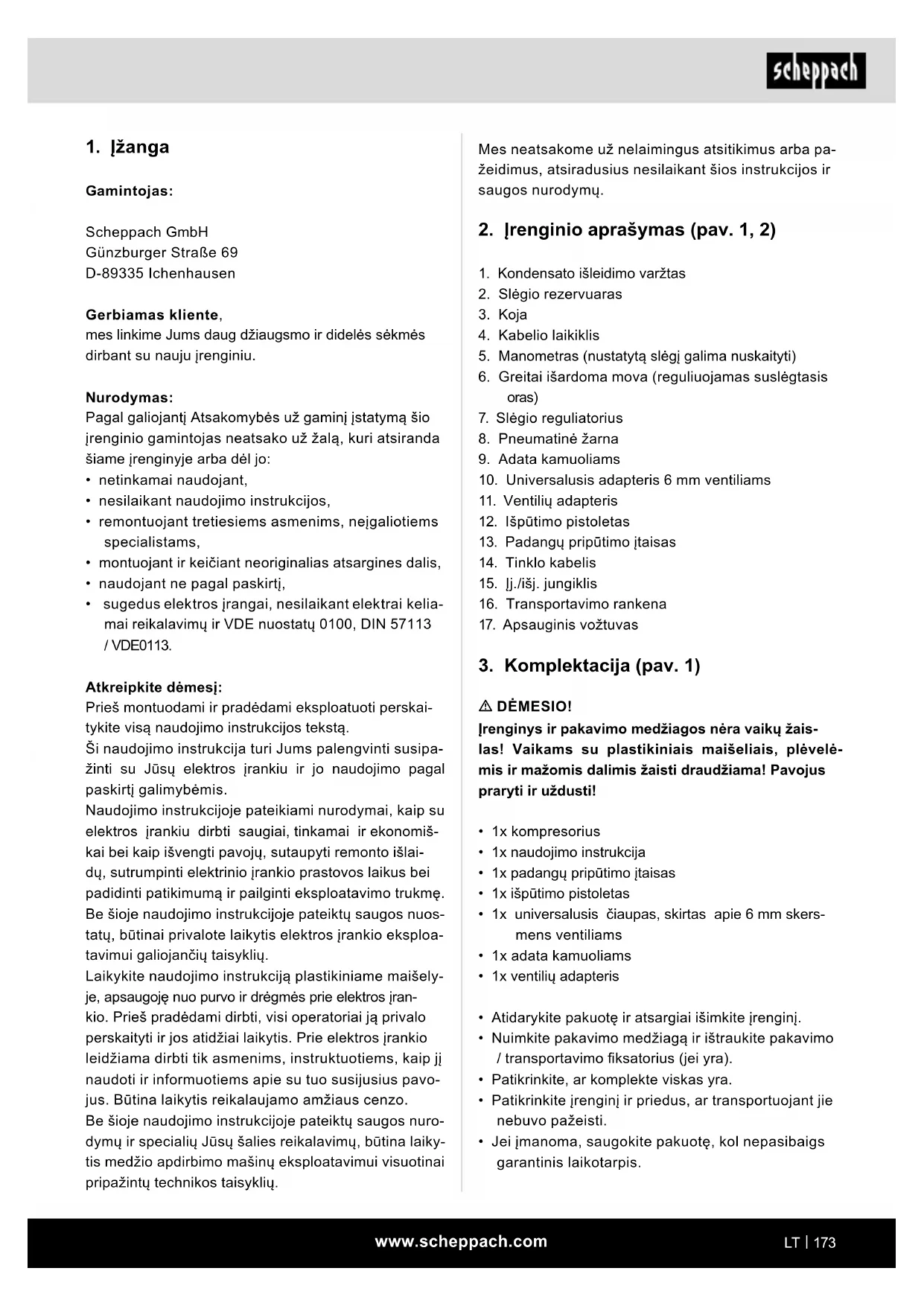

2. Įrenginio aprašymas (pav. 1, 2)

1. Kondensato išleidimo varžtas

5. Manometras (nustatytą slėgį galima nuskaityti)

6. Greitai išardoma mova (reguliuojamas suslėgtasis

11. Ventilių adapteris

12. Išpūtimo pistoletas

13. Padangų pripūtimo įtaisas

m DĖMESIO! Įrenginys ir pakavimo medžiagos nėra vaikų žais- las! Vaikams su plastikiniais maišeliais, plėvelė- mis ir mažomis dalimis žaisti draudžiama! Pavojus praryti ir uždusti!

• 1x padangų pripūtimo įtaisas

• 1x išpūtimo pistoletas

• 1x ventilių adapteris

• Atidarykite pakuotę ir atsargiai išimkite įrenginį.

• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo ksatorius (jei yra).

• Patikrinkite, ar komplekte viskas yra.

• Patikrinkite įrenginį ir priedus, ar transportuojant jie nebuvo pažeisti.

• Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

Gamintojas: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Gerbiamas kliente, mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu. Nurodymas: Pagal galiojantį Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,

• nesilaikant naudojimo instrukcijos,

• naudojant ne pagal paskirtį,

• sugedus elektros įrangai, nesilaikant elektrai kelia- mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113. Atkreipkite dėmesį: Prieš montuodami ir pradėdami eksploatuoti perskai- tykite visą naudojimo instrukcijos tekstą. Ši naudojimo instrukcija turi Jums palengvinti susipa- žinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis. Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekonomiš- kai bei kaip išvengti pavojų, sutaupyti remonto išlai- dų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuos- tatų, būtinai privalote laikytis elektros įrankio eksploa- tavimui galiojančių taisyklių. Laikykite naudojimo instrukciją plastikiniame maišely- je, apsaugoję nuo purvo ir drėgmės prie elektros įran- kio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavo- jus. Būtina laikytis reikalaujamo amžiaus cenzo. Be šioje naudojimo instrukcijoje pateiktų saugos nuro- dymų ir specialių Jūsų šalies reikalavimų, būtina laiky- tis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.www.scheppach.com

Elektros įrangos sauga a. Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodikuokite. Nenaudokite adapterinių kištukų kartu su įžemintais elektriniais įrankiais. Esant nemodikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros šoko pavojus. b. Venkite kūno sąlyčio su įžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvais. Kai Jūsų kūnas įžemintas, kyla didesnis elektros šoko pavojus. c. Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, didėja elektros smūgio pavojus. d. Nenaudokite laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite laidą nuo karščio, alyvos, aštrių briaunų arba judančių įrenginio dalių. Dėl pažeistų arba susipynusių laidų kyla didesnis elektros šoko pavojus. e. Kai su elektriniu įrankiu dirbate lauke, naudokite tik išorinei sričiai skirtus ilginamuosius kabelius. Naudojant išorinei sričiai tinkamą ilginamąjį laidą, sumažėja elektros smūgio rizika. Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius. Kabelio būgną naudokite tik išvynioję. f. Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklį su 30 mA arba mažesne grįžimo srove. Naudojant apsauginį nuotėkio srovės jungiklį, mažėja elektros smūgio pavojus. Asmenų sauga a. Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti. b. Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius.

4. Naudojimas pagal paskirtį

Kompresorius skirtas suslėgtajam orui suslėgtuoju oru varomiems įrankiams generuoti, kuriuos galima eksploatuoti su maždaug iki 90 l/min. oro kiekiu (pvz., padangų pripūtimo įrenginiui, išpūtimo pistoletui ir da- žymo pistoletui). Kompresorių leidžiama eksploatuoti tik sausose ir ge- rai vėdinamose vidaus patalpose. Įrenginį leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už dėl to patirtą žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas. Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoni- nėse įmonėse arba panašiems darbams.

5. Bendrieji saugos nurodymai

m ĮSPĖJIMAS! Perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas bei techninius duomenis. Netinkamai laikantis saugos nuorodų ir nurodymų, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti. Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai. Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) ir akumuliatoriniais elektriniais įrankiais (be tinklo kabelio). Sauga darbo vietoje a. Jūsų darbo zona turi būti švari ir gerai apšviesta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų. b. Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus. c. Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.www.scheppach.com

c. Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo. d. Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Nenaudojamus elektrinius įrankius reikėtų padėti į sausą, aukščiau esančią arba rakinamą vietą vaikams nepasiekiamoje vietoje. e. Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių. f. Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti. g. Elektrinį įrankį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius kitiems, o ne numatytiems tikslams, galimos pavojingos situacijos. h. Rankenos ir suėmimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suėmimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti. Servisas a. Elektrinio prietaiso remontą patikėkite tik kvalikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą. Naudojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklausomai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti. c. Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate įjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų. d. Prieš įjungdami elektrinį įrankį, pašalinkite nustatymo įrankius arba atsuktuvą. Įrankis arba raktas, kuris yra besisukančioje įrenginio dalyje, gali sužaloti. e. Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose. f. Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai, drabužiai ir pirštinės nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys. Dirbant lauke, rekomenduojama mūvėti gumines pirštines ir avėti neslidžiais batais. Ant ilgų plaukų užsidėkite plaukų tinklelį. g. Jei galima sumontuoti dulkių išsiurbimo ir surinkimo įtaisus, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus. h. Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis. Elektrinio įrankio naudojimas ir elgsena su juo a. Neperkraukite įrenginio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau. b. Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebeįsijungia arba nebeišsijungia, yra pavojingas ir jį reikia sutaisyti.www.scheppach.com

- Jei prijungimo laidas pažeidžiamas, jį privalo pakeisti gamintojas arba kvalikuotas elektrikas, kad būtų išvengta pavojų. Pavojus dėl elektros smūgių.

6. Padangų pripūtimas

- Patikrinkite padangų slėgį iš karto po pripūtimo, naudodami tinkamą manometrą, pvz., degalinėje.

7. Keliais važiuojantys kompresoriai statybvietėse

- Atkreipkite dėmesį į tai, kad visos žarnos ir armatūros tinkamos didžiausiam leistinam kompresoriaus darbo slėgiui.

- Statykite kompresorių tik ant lygaus paviršiaus.

9. Rekomenduojama, kad, esant didesniam nei 7 bar

slėgiui, tiekimo žarnos būtų su apsauginiu kabeliu, pvz., vieliniu lynu.

10. Stenkitės stipriai neapkrauti linijų sistemos,

naudodami lanksčias žarnų jungtis, kad būtų išvengta lenkimo vietų.

PAPILDOMI SAUGOS NURODYMAI

Laikykitės atitinkamų tam tikrų pneumatinių įrankių / pneumatinės įrangos eksploatavimo instrukcijų! Papildomai laikykitės toliau pateiktų bendrųjų nuorodų. Saugos nurodymai, kaip dirbti su suslėgtuoju oru ir išpūtimo pistoletais

• Laikykitės pakankamo atstumo iki gaminio, tačiau ne mažesnio nei 2,50 m, ir eksploatuodami kompresorių laikykite toliau pneumatinius įrankius / pneumatinę įrangą.

• Kompresorinis siurblys ir linijos eksploatuojant stipriai įkaista. Prisilietus nudegama.

• Kompresoriaus įsiurbtame ore neturi būti priemaišų, kurios kompresoriniame siurblyje gali sukelti gaisrą arba sprogimą.

• Atlaisvindami žarnos movą, jungiamąją žarnos detalę tvirtai laikykite viena ranka. Taip Jūsų nesužalos greitai atgal judanti žarna.

• Dirbdami su išpūtimo pistoletu, užsidėkite apsauginius akinius. Dėl svetimkūnių ir į šoną nupūstų dalių galima lengvai susižaloti.

• Dirbdami su suslėgtojo oro pistoletu, užsidėkite apsauginius akinius ir kvėpavimo takų apsaugos kaukę. Dulkės yra kenksmingos sveikatai! Dėl svetimkūnių ir į šoną nupūstų dalių galima lengvai susižaloti. Kompresorių saugos nurodymai m Dėmesio! Naudojant šį kompresorių, norint apsisaugoti nuo elektros smūgio, pavojaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos priemonių. Prieš naudodami įrenginį, perskaitykite šias nuorodas ir jų laikykitės. Saugus darbas.

1. Kruopščiai prižiūrėkite savo įrankius.

- Jūsų kompresorius turi būti švarus, kad būtų galima dirbti gerai ir saugiai. - laikykitės techninės priežiūros reikalavimų. - Reguliariai tikrinkite elektrinio įrankio prijungimo laidą ir, jei jis pažeistas, paveskite jį patikrinti pripažintam specialistui. - Reguliariai tikrinkite ilginamuosius laidus ir, jei jie pažeisti, juos pakeiskite.

2. Ištraukite kištuką iš kištukinio lizdo.

- Kai nenaudojate elektrinio įrankio, prieš atlikdami jo techninę priežiūrą ir keisdami įrankius, pvz., pjūklo geležtę, grąžtą, frezą.

3. Patikrinkite elektrinį įrankį, ar nėra galimų

pažeidimų. - Prieš tolesnį elektrinio įrankio naudojimą apsauginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištingai ir pagal paskirtį veikia. - Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir įvykdyti visas sąlygas, kad būtų užtikrintas nepriekaištingas elektrinio prietaiso eksploatavimas. - Pažeistus apsauginius įtaisus ir dalis pagal paskirtį turi suremontuoti arba pakeisti pripažintos specializuotos dirbtuvės, jei naudojimo instrukcijoje nenurodyta kitaip. - Nenaudokite netinkamų arba pažeistų jungiamųjų laidų.

- Savo pačių saugumui naudokite tik priedus ir papildomus įrenginius, kurie nurodyti naudojimo instrukcijoje arba kuriuos rekomendavo arba nurodė gamintojas. Naudodami kitus, o ne naudojimo instrukcijoje ar kataloge rekomenduojamus įstatomus įrankius arba priedus, galite susižaloti.www.scheppach.com

Slėginių rezervuarų eksploatavimas

• Tas, kas eksploatuoja slėginį rezervuarą, jį turi palaikyti tvarkingos būsenos, tinkamai eksploatuoti, kontroliuoti, nedelsiant atlikti reikalingus einamosios priežiūros ir remonto darbus bei imtis reikalingų, sąlygas atitinkančių saugos priemonių.

• Priežiūros žinyba atskiru atveju gali paskirti reikalingas kontrolės priemones.

• Slėginio rezervuaro negalima eksploatuoti, jei jis yra su trūkumais, kurie kelia pavojų dirbantiems arba tretiesiems asmenims.

• Prieš eksploatuodami, kaskart patikrinkite slėginį rezervuarą, ar nėra rūdžių ir pažeidimų. Kompresoriaus negalima eksploatuoti su pažeistu arba aprūdijusiu slėginiu rezervuaru. Jeigu nustatysite pažeidimų, tuomet kreipkitės į klientų aptarnavimo tarnybą. Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju. Padėkite šiuos saugos nurodymus į saugią vietą.

6. Liekamosios rizikos

Mašina pagaminta pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.

• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

• Liekamąsias rizikas galima sumažinti, jei bus laikomasi saugos nuorodų ir bus naudojama pagal paskirtį bei bus laikomasi visos naudojimo instrukcijos.

• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko. Naudokite įrankį, kuris rekomenduojamas šioje naudojimo instrukcijoje. Taip Jūsų mašina pasieks optimalią galią.

• Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

• Išpūtimo pistoletu nepūskite į žmones arba nevalykite ant kūno esančių drabužių. Pavojus susižaloti! Saugos nurodymai naudojant purkštuvus ir purškimo įrangą (pvz., dažų purkštuvus):

1. Pildydami purškimo įrangą, būkite toliau nuo

kompresoriaus, kad skystis nekontaktuotų su kompresoriumi.

2. Niekada nepurkškite purškimo įranga (pvz., dažų

purkštuvais) kompresoriaus kryptimi. Drėgmė gali kelti pavojų elektrai!

3. Neapdorokite dažų arba tirpiklių, kurių pliūpsnio

temperatūra yra mažesnė nei 55 °C. Sprogimo pavojus!

4. Dažų ir tirpiklių neįkaitinkite. Sprogimo pavojus!

5. Jei apdorojami sveikatai kenksmingi skysčiai,

apsaugai reikalingi ltravimo prietaisai (veido kaukės). Taip pat atkreipkite dėmesį į tokių medžiagų gamintojo pateiktus duomenis dėl apsauginių priemonių.

6. Atkreipkite dėmesį į nurodymus ir ženklinimus

pagal Pavojingų medžiagų reglamentą ant apdorojamų medžiagų pakuotės. Prireikus reikia imtis papildomų apsaugos priemonių, ypač vilkėti tinkamus drabužius ir užsidėti kaukes.

7. Purškimo proceso metu ir darbo patalpoje

negalima rūkyti. Sprogimo pavojus! Labai degūs yra ir dažų garai.

8. Neturi būti ir negalima eksploatuoti ugniaviečių,

atviros šviesos arba kibirkščiuojančių mašinų.

9. Nelaikykite ir nevalgykite / negerkite darbo

patalpoje maisto produktų ir gėrimų. Dažų garai yra kenksmingi sveikatai.

10. Darbo patalpa turi būti didesnė nei 30 m³ ir

purškiant bei džiovinant turi būti užtikrinti pakankamai oro mainai.

11. Nepurkškite prieš vėją. Purkšdami degias arba

pavojingas purškiamas medžiagas, laikykitės vietos policijos žinybų nuostatų.

12. Kartu su PVC slėgine žarna neapdorokite

tokių terpių, kaip benzinas, butilo alkoholis ir metilenchloridas.

13. Šios terpės sugadins slėginę žarną.

14. Darbo zona turi būti atskirta nuo kompresoriaus,

kad jis negalėtų tiesiogiai kontaktuoti su darbine terpe.www.scheppach.com

• Nestatykite kompresoriaus drėgnoje arba šlapioje patalpoje.

• Eksploatuokite kompresorių tik tinkamose patalpo- se (gerai vėdinamose, aplinkos temperatūra nuo +5 °C iki 40 °C). Patalpoje neturi būti dulkių, rūgščių, garų, sprogių arba degių dujų.

• Kompresorius tinkamas naudoti sausose patalpose. Srityse, kuriose dirbama su purškiamu vandeniu, naudoti draudžiama.

• Kompresorių leidžiama naudoti tik trumpai, esant sausoms aplinkos sąlygoms, išorės srityje.

• Kompresorių visada reikia laikyti sausoje vietoje ir baigus darbus jis neturi likti lauke.

9. Montavimas ir valdymas

• Kompresorius yra su tinklo laidu su kištuku su ap- sauginiu kontaktu. Jį galima jungti į bet kurį kištukinį lizdą su apsauginiu kontaktu 220 - 240 V~ / 50 Hz, kuris apsaugotas 16 A.

• Prieš eksploatacijos pradžią atkreipkite dėmesį į tai, kad tinklo įtampa su darbine įtampa sutaptų su ma- šinos galia duomenų lentelėje.

• Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t. t. su- mažėja įtampa, kuri gali trukdyti paleisti variklį.

• Esant žemesnei nei +5 °C temperatūrai, sunku pa- leisti variklį dėl sunkios eigos.

8.2 Įjungiklis / išjungiklis (2 pav.)

• Paspaudus mygtuką (15) į I padėtį, kompresorius įjungiamas.

• Kompresoriui išjungti mygtuką (15) reikia paspausti į 0 padėtį.

8.3 Slėgio nustatymas: (1 pav.)

• Slėgio reguliatoriumi (7) galima nustatyti slėgį ma- nometre (5).

• Nustatytą slėgį galima matyti ant greitai išardomos movos (6).

8.4 Padangų pripūtimo įtaiso naudojimas

• Slėgio jungiklis nustatytas gamykloje. Įjungimo slėgis apie 6 bar Išjungimo slėgis apie 8 bar

8.5 Padangų pripūtimo įtaiso naudojimas

Pneumatinis padangų pripūtimo įtaisas (13) skirtas auto- mobilių padangoms pripūsti, o naudojant tam tikrus prie- dus – taip pat ir dviračių padangoms, guminėms valtims, oro čiužiniams, kamuoliams ir kt. pripūsti bei reguliuoti.

7. Techniniai duomenys

Tinklo jungtis 220 - 240 V~ / 50 Hz Variklio galia 1200 W Darbo režimas S3 25% Kompresoriaus sūkių skaičius 3450 min

Slėgio rezervuaro tūris 6 l Darbinis slėgis apie 8 bar Teor. siurbiamoji galia apie 192 l/min Teorinis pristatymo norma apie 90 l/min Apsaugos laipsnis IP30 Įrenginio svoris 9.7 kg Maks. pastatymo aukštis 1000 m *S3 25% = p eriodinės a pkrovos r ežimas s u 25 % įjungimo trukme (2,5 min. per 10 minučių) Spinduliuojamojo triukšmo vertės buvo nustatytos pa- gal EN 3744. Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą. m Įspėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB (A), naudokite klausos apsaugą. Garso galios lygis L

96 dB(A) Garso slėgio lygis L

• Prieš prijungdami įsitikinkite, kad duomenys speci- kacijų lentelėje sutampa su tinklo duomenimis.

• Patikrinkite įrenginį, ar jis transportuojant nebuvo nepažeistas. Apie bet kokius pažeidimus nedels- dami informuokite transporto įmonę, kuri pristatė kompresorių.

• Kompresorius turi būti statomas šalia vartotojo.

• Venkite ilgų oro linijų ir ilgų laidų (ilginamojo ka- belio).

• Atkreipkite dėmesį į tai, kad įsiurbiamas oras būtų sausas ir be dulkių.www.scheppach.com

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažy- mėtus H05VV-F. Žyma tipo pavadinime prijungimo kabelyje yra priva- loma. Kintamosios srovės variklis

• Tinklo įtampa turi būti 220 - 240 V~.

• Ilginamųjų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro. Prijungti ir remontuoti elektros įrangą leidžiama tik kvalikuotam elektrikui. Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;

• duomenis iš įrenginio specikacijų lentelės;

• duomenis iš variklio specikacijų lentelės.

11. Valymas, techninė priežiūra,

laikymas ir užsakyti atsargines dalis m Dėmesio! Prieš atlikdami bet kokius nustatymo, priežiūros ir re- monto darbus, ištraukite tinklo kištuką! Pavojus susiža- loti dėl elektros smūgių! m Dėmesio! Palaukite, kol įrenginys visiškai atvės! Pavojus nu- degti! m Dėmesio! Prieš atliekant valymo ir techninės priežiūros darbus, reikia pašalinti iš įrenginio slėgį! Pavojus susižaloti!

• Stenkitės, kad įrenginys būtų kuo švaresnis ir ne- dulkėtas. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.

• Rekomenduojame įrenginį išvalyti iš karto po kie- kvieno naudojimo.

• Reguliariai valykite įrenginį drėgna šluoste. Nenau- dokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines įrenginio dalis. Atkreipkite dėmesį į tai, kad į įrenginio vidų nepatektų vandens.

• Žarną ir purškimo įtaisus prieš valymą atjunkite nuo kompresoriaus. Kompresoriaus negalima valyti van- deniu, tirpikliais ir pan. Aktyvinus oro išleidimo vožtuvą, galima išleisti slėgį. Dėmesio! Manometras nesukalibruotas! Pripildę sukalibruotu prietaisu, patikrinkite oro slėgį.

8.6 Išpūtimo pistoleto naudojimas

Išpūtimo pistoletą (12) taip pat galite naudoti tuščioms ertmėms, nešvariems paviršiams bei darbo prietai- sams valyti. Visada užsidėkite apsauginius akinius!

8.7 Adapterių rinkinio naudojimas

Adapterių rinkinys padangų pripūtimo įtaisą leis nau- doti kitiems tikslams: Kamuoliams pripūsti, naudojant adatą kamuoliams (9). Dviračių padangoms pripūsti, naudojant ventilio adap- terį (10). Baseinams, oro čiužiniams ir valtims pripūsti, naudo- jant papildomą adapterį (11).

10. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudo- ti. Jungtis atitinka tam tikras DE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus. Dirbant su purkštuvais ir purškimo įranga bei laikinai naudojant lauke, naudojant apsauginį nebalanso sro- vės jungiklį, įrenginį reikia prijungti su 30 mA arba ma- žesne grįžimo srove. Pažeistas elektros prijungimo laidas Dažnai pažeidžiama elektros prijungimo laidų izolia- cija. To priežastys gali būti:

• įpjovimo vietos pervažiavus prijungimo laidą;

• izoliacijos pažeidimai išplėšus iš sieninio kištuki- nio lizdo;

• įtrūkimai dėl izoliacijos senėjimo. Tokių pažeistų elektros prijungimo laidų negalima nau- doti ir dėl pažeistos izoliacijos jie yra pavojingi gy- vybei. Reguliariai tikrinkite, ar elektros prijungimo laidai ne- pažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungi- mo laidas nekabotų ant elektros srovės tinklo.www.scheppach.com

Kompresorių galima transportuoti už rankenos (16). Tuo tikslu užvyniokite tinklo kabelį (14) ant kabelio lai- kiklio (4).

10.6 Užsakyti atsargines dalis

Užsakydami atsargines dalis, pateikite tolimesnę in- formaciją:

• įrenginio artikulo numerį,

• įrenginio identikacinį numerį,

• atsarginės dalies numerį.

10.6.1 Aptarnavimo informacija

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: mova

• netiekiamos kartu su prietaisu! Atsarginių dalių ir priedų įsigysite mūsų techninės prie- žiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

12. Utilizavimas ir pakartotinis

atgavimas Pakavimo nuorodos Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tau- sodami aplinką Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG) Panaudotų elektros ir elektronikos prietai- sų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra ksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utili- zavimas sureguliuotas Baterijų įstatyme.

• Elektros bei elektronikos prietaisų savininkai ar nau- dotojai yra teisiškai įpareigoti juos grąžinti po nau- dojimo.

• Galutinis naudotojas yra atsakingas už savo asme- ninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!

10.2 Slėginio rezervuaro techninė priežiūra (1 pav.)

m Dėmesio! Kad slėginis rezervuaras (2) ilgai veik- tų, po kiekvieno eksploatavimo išleiskite konden- satą, atidarydami išleidimo varžtą (1). Prieš tai išleiskite slėgį iš katilo (žr. 10.4.1). Išleidimo varžtas atidaromas, sukant prieš laikrodžio rodyklę (žiūrint iš kompresoriaus apačios į varžtą), kad kondensatas galėtų visiškai išbėgti iš slėginio rezervuaro. Po to išleidimo varžtą vėl įsukite (sukite pagal laikrodžio rodyklę). Prieš eksploatuodami, kas- kart patikrinkite slėginį rezervuarą, ar nėra rūdžių ir pažeidimų. Kompresoriaus negalima eksploatuoti su pažeistu arba aprūdijusiu slėginiu rezervuaru. Jeigu nustatysite pažeidimų, tuomet kreipkitės į klientų ap- tarnavimo tarnybą.

10.3 Apsauginis vožtuvas (2 pav.)

Apsauginis vožtuvas (17) nustatytas ties didžiausiu leistinu slėginio rezervuaro slėgiu. Apsauginį vožtuvą reguliuoti arba pašalinti jungties ksatorių (17.2) tarp iš- leidimo veržlės (17.1) ir jos gaubtelio (17.3) draudžiama. Kad prireikus apsauginis vožtuvas tinkamai veiktų, jį reikia kas 30 darbo valandų, tačiau ne rečiau nei 3 kartus per metus aktyvinti. Norėdami atidaryti, pasu- kite perforuotą išleidimo veržlę (17.1) prieš laikrodžio rodyklę ir tada ištraukite ranka vožtuvo trauklę per per- foruotą išleidimo veržlę (17.1) į išorę, kad atidarytumė- te apsauginio vožtuvo išleidimo angą. Dabar vožtuvas girdimai išleidžia orą. Po to vėl tvirtai priveržkite išleidi- mo veržlę pagal laikrodžio rodyklę.

10.4 Laikymas (3 pav.)

m Dėmesio! Atjunkite prietaisą nuo kištukinio lizdo ir suvynioki- te tinklo kabelį (14) ant kabelio laikiklio (4). Išleiskite orą iš prietaiso ir iš visų pneumatinių įrankių. Išjunkite kompresorių taip, kad jo negalėtų paleisti neįgalioti asmenys. m Dėmesio! Laikykite kompresorių tik sausoje ir pašaliniams as- menims nepasiekiamoje vietoje. Neverskite ir laikykite vertikalioje padėtyje!

10.4.1 Viršslėgio išleidimas

Išleiskite viršslėgį iš kompresoriaus, išjungdami kom- presorių ir sunaudodami dar kompresoriuje esantį suslėgtąjį orą, pvz., pneumatiniu įrankiu tuščiąja eiga arba išpūtimo pistoletu.www.scheppach.com

13. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ką daryti Kompresorius neveikia. Nėra tinklo įtampos. Patikrinkite kabelį, tinklo kištuką, saugiklį ir kištu- kinį lizdą. Per žema tinklo įtampa. Venkite per ilgų ilginamųjų kabelių. Naudokite ilginamuosius kabelius su pakankamo skersmens gyslomis. Per žema išorinė temperatūra. Neeksploatuokite žemesnėje nei +5 °C išorės temperatūroje. Perkaito variklis. Leiskite varikliui atvėsti. Prireikus pašalinkite perkaitimo priežastį. Kompresorius veikia, tačiau nėra slėgio. Nesandarus atbulinis vožtuvas Pakeiskite atbulinį vožtuvą. Pažeisti sandarikliai. Patikrinkite sandariklius. Pažeistus sandariklius paveskite pakeisti specializuotoms dirbtuvėms. Kondensato (1) išleidimo varžtas. Priveržkite varžtą ranka. Patikrinkite sandariklį ant varžto, prireikus pakeiskite Kompresorius veikia, manometre rodomas slėgis, tačiau įrankiai neveikia. Nesandarios žarnų jungtys. Patikrinkite suslėgtojo oro žarną ir įrankius, prirei- kus pakeiskite. Nesandari greitai išardoma mova. Patikrinkite greitai išardomą movą, prireikus pakeiskite. Slėgio reguliatoriumi (7) nustatytas per mažas slėgis. Dar atsukite slėgio reguliatorių.

• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemoka- mai grąžinti šiose vietose: - viešosiose atliekų šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose), - elektros prietaisų pardavimo vietose (staciona- riose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai. - Iki trijų vienos rūšies panaudotų elektros prietai- sų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai grąžinti gamintojui prieš tai neįsigy- dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje. - Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą kli- entų aptarnavimo tarnybą.

• Jei gamintojas pristato naują elektros prietaisą pri- vačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo pra- šymu. Tam susisiekite su gamintojo klientų aptarna- vimo tarnyba.

• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sąjungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sąjungai nepriklau- sančiose šalyse gali būti taikomos kitokios panau- dotų elektros ir elektronikos prietaisų utilizavimo nuostatos.www.scheppach.com
