KASUTUSJUHEND PXSE5000D SCHEPPACH

Diisli-elektrigeneraator Originaalkäitusjuhendi tõlge

Seadmel olevate sümbolite selgitus Käesolevas juhendis kasutatavate sümbolite ülesanne on juhtida teie tähelepanu võimalikele riskidele. Ohutussüm- bolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid õnnetuste ärahoidmiseks. Lugege kasutusjuhendit. Enne kui kasutate seadet, lugege alati kasutusjuhendi vastavat jaotist. Tähtis. Kuumad osad. Hoidke vahet. Tähtis. Lülitage mootor enne kütuse lisamist välja. Ärge lisage kütust töö ajal. Tähtis. Heitgaasid on mürgised, seepärast ärge käitage mootorit õhutuseta piirkondades. Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. Hoiatus elektripinge eest Olge kütustega ja määrdeainetega ümberkäimisel väga ettevaatlik! Eemaldage süütekaabel enne hooldustööde tegemist ja lugege juhised läbi. Ärge jätke seadet vihma kätte. Mootori käivitamisel tekivad sädemed. Need võivad süüdata läheduses olevad süttimisohtlikud gaasid. Lahtine tuli ja suitsetamine on seadme läheduses rangelt keelatud! Ärge jätke vahetu päikesekiirguse kätte! m Tähelepanu! Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgigaw ww.practixx.com

Peale käesolevas käsitsusjuhendis sisalduvate ohu- tusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid. Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

9. Õlirõhu hoiatuslamp (8)

12. Turvapäästik 400V~ (10)

13. 400V pistikupesa (1x) (17)

14. Maandusühendus (14)

15. 12V DC ühendus (15)

16. 12V DC turvapäästik (13)

17. 230V pistikupesa (2x) (16)

18. Turvapäästik 230V~ (12)

4. Sihtotstarbekohane kasutus

Masinat tohib kasutada ainult vastavalt selle otstarbe- le. Igasugune sellest ulatuslikum kasutus pole sihtots- tarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

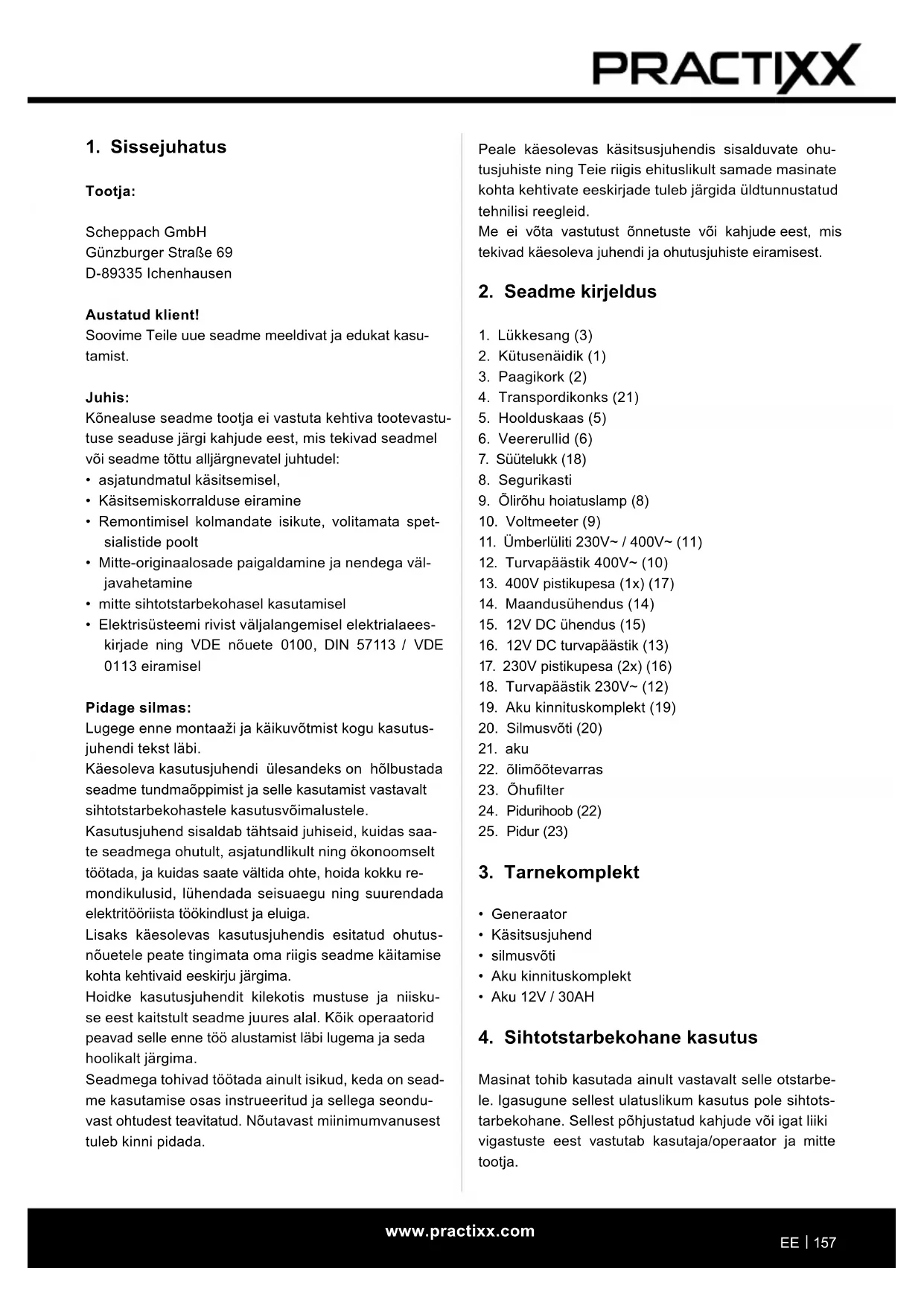

Tootja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Austatud klient! Soovime Teile uue seadme meeldivat ja edukat kasu- tamist. Juhis: Kõnealuse seadme tootja ei vastuta kehtiva tootevastu- tuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,

• Käsitsemiskorralduse eiramine

• Remontimisel kolmandate isikute, volitamata spet- sialistide poolt

• Mitte-originaalosade paigaldamine ja nendega väl- javahetamine

• mitte sihtotstarbekohasel kasutamisel

• Elektrisüsteemi rivist väljalangemisel elektrialaees- kirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel Pidage silmas: Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi. Käesoleva kasutusjuhendi ülesandeks on hõlbustada seadme tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saa- te seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku re- mondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutus- nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima. Hoidke kasutusjuhendit kilekotis mustuse ja niisku- se eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Seadmega tohivad töötada ainult isikud, keda on sead- me kasutamise osas instrueeritud ja sellega seondu- vast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.w ww.practixx.com

• Generaatorit tohib kasutada ainult tootja originaal- tarvikutega ja originaaltööriistadega.

• Igasugune ulatuslikum kasutus kehtib kui mitte sihtotstarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuüksi kasutajal. Palun pidage silmas, et meie seadmed pole konstruee- ritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või töös- tusettevõtetes ning samaväärsetel tegevustel.

Kõnealune seade vastab elektrimasinatele ettekir- jutatud ohutusnõuete.

• Lugege enne generaatori käikuvõtmist kasutusju- hend tähelepanelikult läbi.

• Asjatundmatu kasutamine võib põhjustada inimkah- jusid ja materiaalseid kahjusid. Isikud, kes ei tunne juhendit, ei tohi seadet käsitseda. Hoidke kasutus- juhend hoolikalt alles.

• Lastel ja noorukitel pole lubatud seadet kasutada.

• Mitte sihtotstarbekohase kasutamise ja masina muutmise korral keeldub tootja igasugusest vas- tutusest.

• Järgige ka ohutusjuhiseid, montaaži- ja käsitsus- juhendit ning täiendavalt üldkehtivaid õnnetuste ennetamise eeskirju. Tähtis juhis: Tehke kindlaks, et kõnealuse seadmega töötavad isi- kud on kasutusjuhendi enne käitamist põhjalikult läbi lugenud ja sellest aru saanud. Ärge käitage seda seadet kunagi hoonetes või piisava ventilatsioonita ümbruses. Heitgaasid sisaldavad süsinikmonooksiidi, mis on lõhnatu ja mürgine gaas. Tähelepanu! Generaatoril esinevad pingekõikumised, mille tõttu võivad järgmised seadmed teatud juhtudel kahjusta- da saada:

• Tele-/TV-seadmed, audio-video-seadmed

• Elektroonilise juhtsüsteemiga tooted või seadmed Ohutusjuhised Lugege käesolev juhend hoolikalt läbi – tutvuge antud seadmega. Järgige antud seadme kohta kehtivaid ka- sutusjuhiseid, piiranguid ja võimalikke ohte.

• Pange seade üles ainult kõvale aluspinnale. Selle elektriagregaadi abil saab vooluga varustada hõõglampe, kütteseadmeid, puurmasinaid, veepum- pasid jne. Ärge ületage elektriagregaadile lubatud koormuspiiri. Elektriagregaati ei tohi kasutada kõrge voolutar- bega seadmete varustamiseks. Elektriagregaati ei saa kasutada täppisseadmete na- gu näiteks arvutite toitmiseks. Sellised täppisseadmed võivad teatud tingimustel elektriagregaadi võimsusväl- jundis esinevast laiast lainest tingitud moonutuste tõt- tu kahjustada saada. Ärge ühendage elektriagregaati hoone elektriinstallatsiooniga. Sihtotstarbekohase kasutuse koostisosaks on ka ohu- tusjuhiste, samuti montaažijuhendi ning käsitsusju- hendis sisalduvate käitusjuhiste järgimine. Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud. Peale selle tuleb kehtivatest õnnetuste ennetamise eeskirjadest väga täpselt kinni pidada. Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid. Masinal teostatud muuda- tused välistavad tootja vastutuse sellest tekkivate kah- jude eest täielikult. Masinat tohib käitada ainult tootja originaalosadega ja originaaltarvikutega. Tuleb pidada kinni tootja ohutus-, töö- ja hooldusees- kirjadest ning tehnilistes andmetes esitatud mõõtme- test.

• Kasutage generaatorit ainult tehniliselt laitmatus seisundis ja sihtotstarbekohaselt, ohutus- ning ohuteadlikult ja käitusjuhendit järgides!

• Kõrvaldage viivitamatult eelkõige rikked, mis võivad ohutust halvendada (laske kõrvaldada)!

• Tuleb pidada kinni tootja ohutus-, töö- ja hooldu- seeskirjadest ning tehnilistes andmetes esitatud mõõtmetest.

• Tuleb järgida asjakohaseid õnnetuste ennetami- se eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.

• Generaatorit tohivad kasutada, hooldada ja remon- tida ainult isikud, kes seda tunnevad ja keda on oh- tude osas instrueeritud. Tootja välistab vastutuse masinal omavolilistest muudatustest tulenevate kahjude eest.

• Generaatorit tohib kasutada ainult töödeks, milleks see on ehitatud ja mida kirjeldatakse käsitsusju- hendis.w ww.practixx.com

• Piisav ventilatsioon. Vältige ümbrusi, kus võivad aurud rikastuda, nt süvendid, keldrid, kaevised ja trümmid. Pidage silmas õhuvoolu ja temperatuuri. Ümbrustemperatuur ei tohiks ületada 40°C.

• Juhtige suletud ruumide korral heitgaasid torude kaudu välja. Mootori heitgaasid sisaldavad süsi- nikmonooksiidi, mis on mürgine, lõhnatu ja värvitu gaas ning põhjustab sissehingamisel raskeid tervi- sekahjustusi kuni surmani.

• Tankige generaatorit ainult piisava valgustuse kor- ral. Vältige kütuse üleloksutamist. Ärge tankige ge- neraatorit kunagi käituse ajal. Laske mootoril enne tankimist umbes kaks minutit maha jahtuda.

• Ärge tankige lahtise tule, kontrolllampide või säde- meid tekitavate elektriseadmete nagu elektritööriis- tade, keevitusseadmete ja lihvmasinate läheduses.

• Kontrollige summuti ja õhultri laitmatut seisundit. Need osad on ette nähtud väärsüüte korral leegi- kaitsmena.

• Ärge suitsetage generaatori läheduses. Ärge kand- ke avarat riietust, ehteid või sarnaseid esemeid, mis võivad starterisse või teistesse pöörlevatesse osa- desse kinni jääda. Generaator on ehitatud tehnika kaasaegset aren- gutaset ja tunnustatud ohutustehnilisi reegleid järgides. Siiski võib töötamisel esineda üksikuid jääkriske. Peale selle võivad kõigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.

• Jääkriske saab minimeerida, kui järgitakse “Ohu- tusjuhiseid” ja “Sihtotstarbekohast kasutust” ning käsitsemiskorraldust tervikuna. Ohud ja kaitsemeetmed Heitgaasid: Heitgaaside sissehingamine Kasutage seadet ainult õues Põletused: Summuti puudutamine Laske seadmel maha jahtuda Tuli, plahvatus: Diisel on tuleohtlik Tankimisel ja töötamisel on suitsetamine keelatud Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada.

• Koormus ei tohi ületada generaatori tüübisildil esi- tatud võimsust. Ülekoormus põhjustab seadmel kahjustusi või lühendab selle eluiga.

• Mootorit ei tohi käitada liiga kõrgetel pööretel. Moo- tori käitamine liiga kõrgetel pööretel suurendab vigastusohtu. Reguleerpöördeid mõjutavaid osi ei tohi muuta.

• Valede või puuduvate osadega või ilma kaitsekorpu- seta või katteta seadmeid ei tohi käitada. Varuosa- de kohta saate informatsiooni klienditeenindusest.

• Ärge käitage ega ladustage seadet märjas või niis- kes ümbruses või kõrge elektrijuhtivusega pinda- del nagu metallkatetel või teraskonstruktsioonidel. Kandke seadme käitamisel eelnevalt nimetatud tin- gimustel tingimata kummikindaid ja -saapaid ning kasutage maalühisevoolu katkestit.

• Hoidke generaator puhas ja vaba õlist, mustusest ning teistest võõrainetest.

• Tehke kindlaks, et pikenduskaabel, elektrikaabel ja kõik elektrilised komponendid on laitmatus seisun- dis. Ärge käitage kunagi kahjustatud või defektsete kaablitega elektriseadmeid.

• Ärge puudutage põletuste vältimiseks summutit ja teisi mootori ning generaatori osi, mis käitamisel soojenevad.

• Ärge ühendage seadet majapidamis-pistikupe- sadega.

• Ärge ühendage teiste vooluallikatega. Järgmistel tingimustel tuleb generaatori käitamine tingimata lõpetada:

• mootori pöördearvu muutmisel

• elektrilise võimsuse langemisel

• väärsüüdete tekkimisel

• ülemäärase vibratsiooni korral

• leekide või suitsu tekkimisel

• vihma või tormiilma korral

• suletud ruumilõikudes

• vihma või tormiilma korral

• külgeühendatud seadmete ülekuumenemisel

• pistikupesade kahjustuste korral Kontrollige kütusesüsteemi regulaarselt ebatihedate kohtade ja kulumisjälgede nagu hõõrdunud või hab- raste torustike, lahtiste või puuduvate klambrite ning paagi või paagikorgi kahjustuste suhtes. Enne käita- mist tuleb kõik vead kõrvaldada. Generaatorit tuleks käitada, hooldada ja tankida ainult järgmistel tingimustel:w ww.practixx.com

Võimsusklass G1 Kvaliteediklass B Max ülespanemiskõrgus (üle NN) 1000 m Õigus tehnilisteks muudatusteks reserveeritud! Töörežiim S1 (kestevrežiim) Masinat saab kestvalt esitatud võimsusega käitada. Töörežiim S2 (lühiajarežiim) Masinat tohib lühiajaliselt maksimaalse võimsusega käitada. Seejärel peab masin teatud ajavahemiku seis- ma, et mitte lubamatult soojendada. Müra ja vibratsioon m Hoiatus: Müra võib Teie tervisele tõsist mõju aval- dada. Kui masina müra ületab 85 dB (A), siis kandke palun sobivat kuulmekaitset. müra tunnusväärtused Helivõimsustase L

Avage pakend ja võtke seade ettevaatlikult välja. Eemaldage pakendusmaterjal ja pakendus- ning trans- pordikindlustused (kui olemas). Kontrollige üle, kas tarnekomplekt on terviklik. Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavi- tada. Hilisemaid pretensioone ei tunnustata. Hoidke pakendit võimaluse korral kuni garantiiaja möö- dumiseni alal. Tutvuge enne kasutamist käsitsusjuhendi alusel sead- mega. Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate esindusest. Edastage tellimuste korral meie artiklinumbrid ja sead- me tüüp ning ehitusaasta. m TÄHELEPANU! Seade ja pakendusmaterjal pole laste mänguas- jad! Lapsed ei tohi kilekottide, kilede ja väikeosa- dega mängida! Valitseb allaneelamis- ja lämbu- misoht! Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteeri- da enne, kui elektritööriista käsitsetakse. jääkriskid Masin on ehitatud tehnika arengutaseme ja tunnusta- tud ohutustehniliste reeglite kohaselt. Siiski võib tööta- misel esineda üksikuid jääkriske.

• Tervise ohtu seadmine elektrivoolu tõttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.

• Peale selle võivad kõigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.

• Jääkriske saab minimeerida, kui järgitakse “Ohutus- juhiseid” ja “Sihtotstarbekohast kasutust” ning käsit- susjuhendit tervikuna.

• Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.

6. Tehnilised andmed

generaator AVR Kaitseliik IP23M Kestevvõimsus P nimi (S1) 3000 W pingel 230V~ 4200 W pingel 400V 3~ Võimsus P max (S2/5min) 3300W pingel 230V~ 5000 W pingel 400V 3~ Nimipinge U nimi 230 V~ 400 V 3~ 12V DC Nimivool I nimi 230V - 13A 400V - 7,6A 12V - 8,3A Sagedus F nimi 50 Hz Ajamimootori koosteviis 4-taktiline, õhkjahutu- sega Töömaht 418 cm³ Max võimsus (mootor) 5,7 kW kütus Diisel Paagi maht 16 l Mootoriõli 1,65 l Mootoriõli liik 15W40 Kütusekulu ⅔ koormusel u 1,43 l/h Kaal 145,9 kgw ww.practixx.com

m Tankige hästi ventileeritud piirkonnas seisatud mootori korral. Kui mootor oli vahetult enne seda käigus, siis laske sel esmalt maha jahtuda. Ärge täitke mootorit kunagi hoones, kus diisliaurud või- vad leekide või sädemeteni jõuda. Diisliaurud on äärmiselt tuleohtlikud ja plahvatus- võimelised. Te võite kütusega ümberkäimisel põle- tusi või muid raskeid vigastusi saada.

• Lülitage mootor välja ja hoidke kuumusest, sädeme- test ning leekidest eemal.

• Tankige ainult õues.

• Pühkige üleloksutatud diisel viivitamatult ära. Elektrialane ohutus Elektritoitejuhtmed ja külge ühendatud seadmed pea- vad olema laitmatus seisundis. Külge tohib ühendada ainult seadmeid, mille pingeand- med ühilduvad elektrigeneraatori väljundpingega. Ärge ühendage elektrigeneraatorit kunagi vooluvõrgu- ga (pistikupesaga). Juhtmete pikkused tarbijate juurde tuleb hoida võima- likult lühikesed. Keskkonnakaitse Andke määrdunud hooldusmaterjal ja käitusained sel- leks ettenähtud kogumispunktis ära. Suunake paken- dusmaterjal, metallid ja plastmassid taaskäitlusse. Maandus Staatiliste laengute ärajuhtimiseks on vaja korpus maandada. Selleks ühendage kaabel üks ots generaa- tori maandusühenduse külge (14) ja teine ots eksternse massiga (nt varrasmaandur).

• Kontrollige, kas mehaaniline võimsusevalikulüliti (a) on paremas positsioonis kseerunud.

• Tähtis! Võimsusevalikulüliti seadistatakse teha- ses ja seda ei tohi muuta.

• Seadke sisse-/väljalüliti (7) võtmega asendisse “ON”.

• Tõmmake segurikastit (8) ja keerake sisse-/väljalüliti võtmega “Start” peale. Laske segurikasti u 5 sekun- di pärast lahti ja mootor hakkab tööle.

• Kui mootor töötab, siis keerake sisse-/väljalüliti asendisse “ON” tagasi.

• Kui mootor ei käivitu kohe (eriti paagi eelneva tühje- nemise või diisliltri vahetamise järel), siis korrake veelkord segurikastit tõmmates käivitusprotseduuri.

8. Ülespanemine / enne käikuvõtmist

Seade on tehases eelmonteeritud! Enne käikuvõtmist Aku ühendamine (joon. 5) Valmistage aku ette ja ühendage külge. Kinnitage aku (21) kinnituskomplektiga (19) seadmes- se. Ühendage esmalt punane kaabel (+) ja seejärel must kaabel (-) aku külge. m TÄHELEPANU! Kontrollige enne mootori käivitamist:

• Kontrollige kütusetaset, valage vajaduse korral juurde - paak peab olema vähemalt pooleni täis

• hoolitsege seadme piisava ventilatsiooni eest

• lahutage võimalik külgeühendatud seade elektrige- neraatori küljest

• kütusetorustike seisundit

• väliseid poltliiteid tugeva kinnituse suhtes Tähelepanu! Valage enne esmakordset kasutamist õli sisse. Kontrollige iga kord enne kasutamist väljalülitatud mootori korral tasasel pinnal õlitaset. Kasutage pa- rima kvaliteediga neljatakti- või samaväärset HD-õli. SAE 15W-40 soovitatakse kasutada üldiselt kõigil temperatuuridel. Õlitaseme kontrollimine (joon. 6 + 8) Eemaldage hoolduskaas (5). Võtke õlitäitekork (22) maha ja pühkige mõõtevarras puhtaks. Kontrollige õlitaset, lükates selleks sukelvarda täiteotsakusse ilma seejuures korki sisse keeramata. Kui õlitase peaks olema liiga madal, siis valage soovitatud õli õlitäite- otsaku alumise servani juurde. Kütuse sissevalamine

• Avage seadme tankimiseks paagikork (3) seda vas- tupäeva keerates.

• Valage kütust säilitusmahutisse.

• Sulgege paak paagikorki (3) päripäeva keerates. Soovitatav kütus Selle mootori jaoks on vaja eranditult diislikütust. m Kasutage ainult värsket, puhas kütust. Diislis leiduv vesi või mustus kahjustab kütusesüstee- mi. Paagi ruumala: 16 liitritw ww.practixx.com

• Laske elektrigeneraatoril enne selle seiskamist veidi ilma koormuseta töötada, et agregaat saaks “järel- jahtuda”.

• Seadke sisse-/väljalüliti (7) võtmega asendisse “OFF”. Õlihoiatusnäidik (9) Näidik aktiveerub liiga madala õlitaseme korral ja lüli- tab mootori välja. Kui õlitase on piisav, siis saab moo- torit uuesti käivitada. Talverežiim Kuna generaatorit ajab ringi diiselmootor, siis tuleb ko- haldada talverežiimiks erilisi ettevaatusabinõusid. Dii- selgeneraator käitamisel välistemperatuuridel -3° kuni -10° C on ette kirjutatud talvediisli kasutamine. Harili- kult diislikütuselt talvediislile üleminek on riigiti erinev, enamasti toimub see oktoobri lõpus. Talvediislile üle- mineku ajahetke saate küsida oma tanklast.

• Kui käitate diiselgeneraatorit regulaarselt, siis pole vaja ettevaatusabinõusid kohaldada, sest talvediis- lile üleminek toimub automaatselt.

• Kui Te ei kasuta generaatorit sügisel pikemat aega, aga soovite seda kasutada jälle talvel, siis on soo- vitatav paak peaaegu tühi hoida. Küsige talvediis- lile ülemineku kohta oma tanklast üle ja täitke paak enne -3° kuni -10° C välistemperatuuride tekkimist talvediisliga.

• Kui siiski peaks tekkima diislikütuse kallerdumine, siis peate diiselgeneraatori u 12 tunniks u +10° C temperatuuriga ruumi viima.

• Kui paak on pooleldi kuni täielikult tavalise diislikütu- sega täidetud, siis tuleb see tühjendada.

• Paak tuleb täita siis talvediisliga. Peaaegu tühja kuni pooleldi täis paagi korral piisab sel- le täitmisest talvediisliga.

Me soovitame seadet vahetult pärast igakordset kasu- tamist puhastada. Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse. Juhis: Mõnedel elektriseadmetel (mootortikksaed, puurmasinad jms) võivad olla kõrgema voolutarbega, kui neid kasutatakse raskendatud tingimustes. Mõne- sid elektriseadmeid (nt TV-seadmed, arvutid.) ei tohi generaatoriga käitada. Küsige kahtluse korral seadme tootjalt üle. ülekoormuskaitse Elektrigeneraator on varustatud ülekoormuskaitsme- ga. See lülitab vastavad pistikupesad ülekoormuse korral välja. Tähelepanu! Kui peaks tekkima selline olukord, siis vähendage elektrigeneraatorilt võetavat elektrilist võimsust või eemaldage külgeühendatud defektsed seadmed. Tähelepanu! Defektseid ülekoormuslüliteid tohib asendada ainult sama koosteviisi ja samade võimsus- andmetega ülekoormuslülititega. Pöörduge selleks klienditeeninduse poole. 12V DC ühendus: Ülekoormuse korral lülitatakse 12V DC ühendus (15) välja. Ülekoormuskaitsme (16) vajutamisega saab 12V DC ühenduse taas käiku võtta. 230V~ pistikupesad: Ülekoormuse korral lülitatakse 230V~ pistikupesad (17) välja. Ülekoormuskaitsme (18) sisselülitamisega saab 230V~ pistikupesad taas käiku võtta. 400V 3~ pistikupesa: Ülekoormuse korral lülitatakse 400V 3~ pistikupesa (13) välja. Ülekoormuskaitsme (12) sisselülitamisega saab 400V 3~ pistikupesa taas käiku võtta.

• Kui seate ümberlüliti (11) vasakule, siis saate 230V~ pistikupesi kasutada.

• 12V DC ühenduselt (15) saab 12V akut laadida. Ka- sutage selleks adapterkaablit.

• Tähelepanu! Elektrigeneraator ei sobi maja avarii- vooluga varustajana majavõrguga ühendamiseks. Seetõttu võidakse generaatoril või teistel elektri- seadmetel kahjustusi põhjustada.w ww.practixx.com

m HOIATUS Ärge kasutage õhultrisüdamiku puhastamiseks KUNAGI bensiini või madala leekpunktiga puhas- tuslahuseid. Tagajärjeks võib olla tulekahju või plah- vatus. JUHIS Ärge laske mootoril kunagi ilma õhultrisüdamikuta või kahjustatud õhultrisüdamikuga töötada. Mustus pää- seb mootorisse, mille tõttu võivad tekkida raskekujuli- sed mootorikahjustused. Sel juhul keelduvad müüja ja tootja igasugustest garantiiteenustest. Diisliltri vahetamine (joon. 7) Diislilter tuleb asendada, kui lter on seest määrdu- nud või on näha segulisandeid. Filtri asendamiseks ja paagist diisli kokkukogumiseks vajate lehtrit ning tühja diislikanistrit. Vabastage metallloogad ltri mõlemal küljel. Pistke kü- tusevoolik otse lehtri kaudu diislikanistrisse ja jälgige diislivoolu, kuni diislit enam ei voola. Eemaldage määr- dunud lter ja utiliseerige. Installeerige uus lter. Paagi tühjendamine

• Toimige paagi tühjendamiseks esmalt samamoodi nagu “Diisliltri vahetamine” puhul.

• Juhtige diislikütus pärast diisliltri mahavõtmist paa- gist lehtri kaudu diislikanistrisse. (TÄHELEPANU: Pöörake tähelepanu sellele, et diislikanister on paaki jäänud jääkkoguse vastuvõtmiseks piisavalt suur!).

• Teostage kokkupanemine pärast tühjendamist “Diis- liltri vahetamine” all mainitud viisil. Küsimuste korra esitage palun järgmised andmed:

• masina tüübisildi andmed

• mootori tüübisildi andmed Tähtis juhis remondi korral: Palun pidage seadme remondiks tagasitarnimisel sil- mas, et seade tuleb saata ohutusalastel põhjustel tee- nindusjaama õli- ja kütusevabalt. Teenindus-informatsioon Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi. Kuluosad*: õhulter, diislilter, aku, pihusti

• ei sisaldu tingimata tarnekomplektis! Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

m HOIATUS Laske masina mootoril enne transportimist või vasta- valt enne seismapanemist maha jahtuda, et vältida põ- letusi ja välistada tulekahju oht. Kui soovite seadet transportida, siis tühjendage eel- nevalt paak. Puhastage seade harjaga või käsiluuaga jämedast mustusest.

Ladustage seadet ja selle tarvikuid pimedas, kuivas, külmumisvabas ning lastele kättesaamatus kohas. Op- timaalne ladustamistemperatuur on 5 ja 30 ˚C vahel. Säilitage tööriista originaalpakendis. Katke tööriist kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsitsusjuhendit tööriista juures.

Õlivahetus Mootoriõli vahetust tuleks teostada töösooja mootori korral.

• Hoidke õlivahetuseks käepärast sobivat mahutit, mis ei lase läbi.

• Eemaldage mootorikate (5).

• Avage õlitäitepolt (22).

• Avage õlitäitepolt (c) ja laske soe mootoriõli selle all asuva väljavoolukanali kaudu kogumismahutisse välja.

• Valage mootoriõli kuni õlimõõtevarda ülemise mär- gistuseni sisse.

• Utiliseerige vana õli nõuetekohaselt. Andke vana õli kogumispunktis ära. Enamus tanklad, remondi- töökojad või toormepunktid võtavad vana õli tasuta tagasi. Õhulter Õhultri sagedane puhastamine ennetab karburaatori väärtalitust. Õhultri puhastamine ja õhultrisüdamike vahe- tamine

• Õhultrit tuleks iga 30 töötunni tagant puhastada.

• Eemaldage mootorikate (g).

• Eemaldage õhultri kaas (h).

• Eemaldage lterelemendid (23).

• Puhastage lterelemente seebiveega, loputage neid seejärel puhta veega ja laske neil enne uuesti pai- galdamist korralikult ära kuivada.

• Kokkupanemine toimub vastupidises järjekorrasw ww.practixx.com

Asjatundmatu ümberkäimine kasutatud seadmetega võib potentsiaalselt ohtlike ainete tõttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset mõju avaldada. Lisaks annate toote asjakohase utiliseerimi- sega oma panuse loodusressursside efektiivsesse kasu- tusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õigusli- kest utiliseerimisasutustest, kasutatud elektri- ja elektroo- nikaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest. Patareid ja akud ei kuulu olmeprügisse! Tarbijana olete seadusega kohustatud kõik pa- tareid ja akud sõltumata sellest, kas need sisal- davad kahjulikke aineid* või mitte, oma valla/lin- naosa kogumispunktis või kaubanduses ära andma, et need saaks keskkonnasäästlikku utiliseerimise suunata. *tähistatud järgnevaga: Cd = kaadmium, Hg = elavhõ- be, Pb = plii

14. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjus- tusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosne- vad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed detai- lid erijäätmete utiliseerimisse. Küsige erialakauplusest või vallavalitsusest järele! Vanad seadmed ei kuulu olmeprügisse! Sümbol viitab sellele, et antud toodet ei tohi kasu- tatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Kõnealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega.

15. Rikete kõrvaldamine

Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta üks- kord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta. Rike Võimalik põhjus Abinõu Mootorit ei saa käivitada Õli-väljalülitusautomaatika rakendub (pu- nane LED) Kontrollige õlitaset, valage mooto- riõli juurde Pole diislikütust Valage diislikütust juurde Mehaaniline katkesti lahti lukustatud Lükake mehaaniline katkesti paremale Diislilter ummistunud Puhastage või asendage diislilter Õhulter ummistunud Puhastage või asendage õhulter Diislikütus madala välistemperatuuri tõttu kallerdunud Toimige punktis “Talverežiim” kirjeldatud viisil Kaitse on defektne Vahetage defektne kaitse Generaatori pinge madal või puudub Regulaator või kondensaator defektne Pöörduge esindusse Liigvoolu-mootorikaitselüliti vallandunud Vähendage kulu Õhulter määrdunud Puhastage või asendage lter Akut ei laeta Kaitse on defektne Vahetage defektne kaitsew ww.practixx.com
