NAUDOJIMO INSTRUKCIJA PXSE5000D SCHEPPACH

Dyzelinis elektros generatorius Originalios naudojimo instrukcijos vertimas

Simbolių ant įrenginio aiškinimas Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiš- kinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių. Perskaitykite naudotojo žinyną. Prieš naudodami įrenginį, visada peržiūrėkite atitinkamą naudotojo žinyno skirsnį. Svarbu. Karštos dalys. Laikykitės atstumo. Svarbu. Prieš pildydami degalus, išjunkite variklį. Nepilkite degalų vykstant eksploatavimui. Svarbu. Išmetamosios dujos yra nuodingos. Todėl neeksploatuokite variklio nevėdinamose srityse. Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą. įspėjimas dėl elektros įtampos Būkite labai atsargūs naudodami degalus ir tepalus! Prieš atlikdami techninės priežiūros darbus, pašalinkite uždegimo kabelį ir perskaitykite nurodymus. Saugokite įrenginį nuo lietaus. Paleidžiant variklį, susidaro kibirkštys. Jos gali uždegti šalia esančias degias dujas. Šalia įrenginio naudoti atvirą liepsną ir rūkyti griežtai draudžiama! Saugokite nuo tiesioginių saulės spindulių. m Dėmesio! Su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženkluw ww.practixx.com

8. Surinkimas / prieš eksploatacijos pradžią ......................................................... 171

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių. Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Įrenginio aprašymas

5. Techninės priežiūros dangtis (5)

6. Atraminiai ritinėliai (6)

9. Įspėjamoji alyvos slėgio lemputė (8)

13. 400 V kištukinis lizdas (1x) (17)

17. 230 V kištukinis lizdas (2x) (16)

18. Apsauginis atkabiklis 230 V~ (12)

19. Akumuliatorių baterijos tvirtinimo rinkinys (19)

• Akumuliatorių baterijos tvirtinimo rinkinys

• 12V / 30 AH akumuliatorių baterija

4. Naudojimas pagal paskirtį

Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

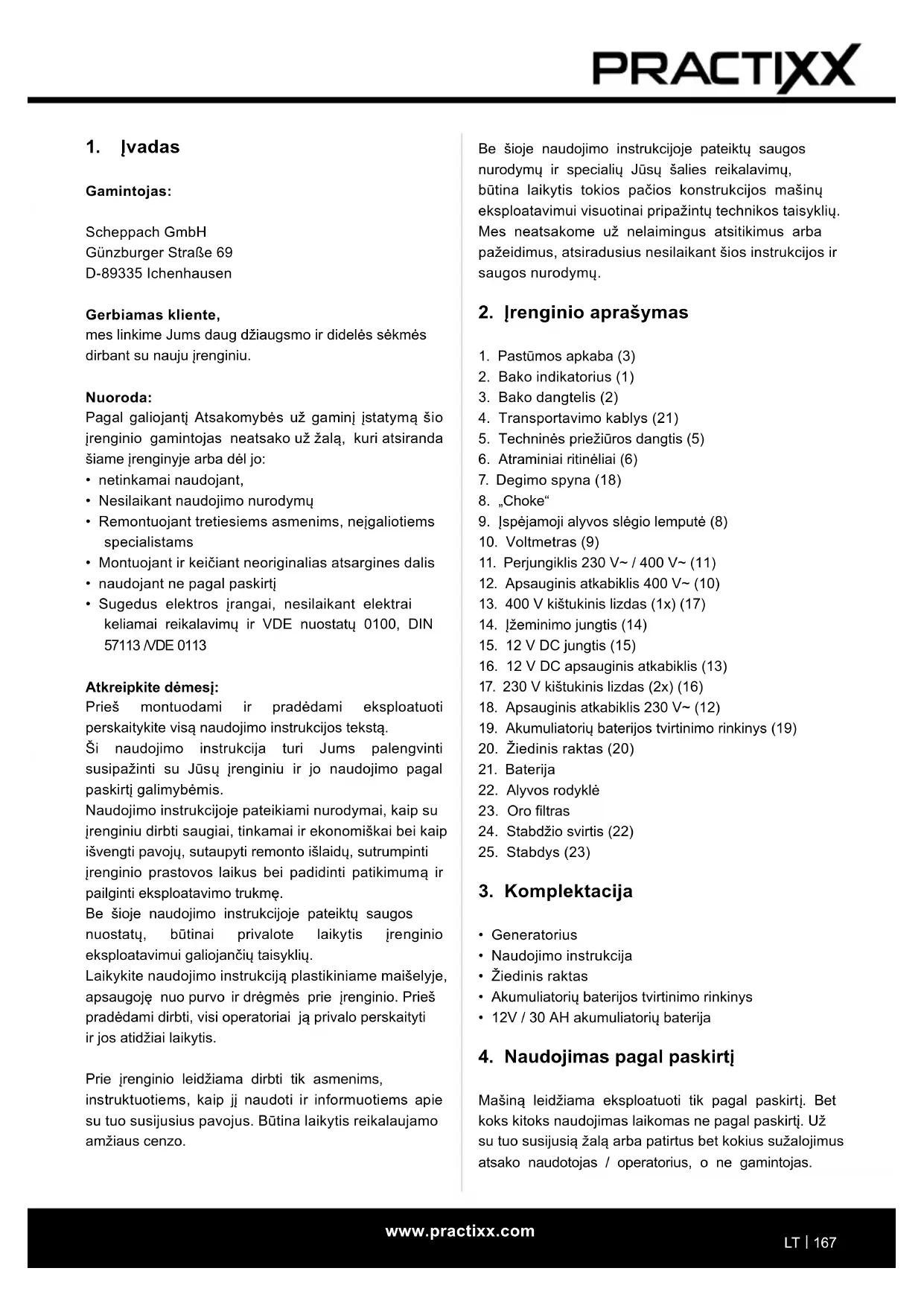

Gamintojas: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Gerbiamas kliente, mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu. Nuoroda: Pagal galiojantį Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,

• Nesilaikant naudojimo nurodymų

• naudojant ne pagal paskirtį

• Sugedus elektros įrangai, nesilaikant elektrai keliamai reikalavimų ir VDE nuostatų 0100, DIN 57113 /VDE 0113 Atkreipkite dėmesį: Prieš montuodami ir pradėdami eksploatuoti perskaitykite visą naudojimo instrukcijos tekstą. Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis. Naudojimo instrukcijoje pateikiami nurodymai, kaip su įrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti įrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių. Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie įrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.w ww.practixx.com

• Generatorių leidžiama naudoti tik darbams, kuriems jis yra pagamintas ir kurie aprašyti naudojimo instrukcijoje.

• Generatorių leidžiama naudoti tik su originaliais gamintojo priedais ir įrankiais.

• Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už dėl to patirtą žalą gamintojas neatsako. Rizika tenka vien tik naudotojui. Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

Šis įrenginys atitinka privalomas saugos nuostatas, taikomas elektros mašinoms.

• Prieš pradėdami eksploatuoti generatorių, atidžiai perskaitykite naudojimo instrukciją.

• Netinkamai naudojant, gali būti sužaloti žmonės ir apgadinti daiktai. Su instrukcija nesusipažinusiems asmenims valdyti įrenginį draudžiama. Padėkite naudojimo instrukciją į saugią vietą.

• Vaikams ir jaunuoliams naudoti įrenginį draudžiama.

• Naudojant ne pagal paskirtį ir atliekant mašinos modikacijas, gamintojas atsakomybės neprisiima.

• Taip pat laikykitės saugos nurodymų, montavimo ir naudojimo instrukcijos bei bendrai galiojančių nelaimingų atsitikimų prevencijos taisyklių. Svarbi nuoroda: Įsitikinkite, kad su šiuo įrenginiu dirbantis asmuo prieš eksploatacijos pradžią atidžiai perskaitė šią naudojimo instrukciją ir ją suprato. Niekada neeksploatuokite šio įrenginio pastatuose arba aplinkoje be pakankamo vėdinimo. Išmetamosiose dujose yra anglies monoksido – bekvapių ir nuodingų dujų. Dėmesio! Generatoriaus įtampa svyruoja ir dėl to gali būti sugadinti šie įrenginiai:

• televizorius / TV prietaisai / garso ir vaizdo prietaisai,

• gaminiai arba prietaisai su elektroniniu valdikliu. Šiuo elektros srovės agregatu gali būti maitinamos kaitinamosios lempos, šildytuvai, gręžimo staklės, vandens siurbliai ir t. t. Neviršykite elektros srovės agregatui nurodytos apkrovos ribos. Elektros srovės agregato negalima naudoti įrenginiams maitinti, kuriems reikia daug elektros srovės. Elektros srovės agregato negalima naudoti tiksliesiems įrenginiams, pavyzdžiui, kompiuteriui. Tam tikromis aplinkybėmis tokie tikslieji įrenginiai gali būti pažeisti dėl iškraipymų plačiąja banga, elektros srovės agregatui atiduodant galią. Nejunkite elektros srovės agregato prie pastato elektros instaliacijos. Naudojimo pagal paskirtį dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis. Asmenys, kurie mašiną valdo ir atlieka jos techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus. Be to, būtina tiksliai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių. Taip pat reikia laikytis kitų bendrųjų taisyklių iš darbo medicinos ir augumo technikos sričių. Atlikus įrenginio modikacijas, už su tuo susijusią žalą gamintojas neatsako. Stakles leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais. Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

• Naudokite tik techniškai nepriekaištingos būklės generatorių ir tik pagal paskirtį, atsižvelgdami į saugą ir pavojus bei laikydamiesi eksploatavimo instrukcijos!

• Ypač nedelsdami pašalinkite (paveskite pašalinti) sutrikimus, galinčius paveikti saugą!

• Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

• Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.

• Generatorių leidžiama naudoti, techniškai prižiūrėti arba remontuoti tik asmenims, kurie yra su tuo susipažinę ir informuoti apie pavojus. Atlikus savavališkas mašinos modikacijas, už su tuo susijusią žalą gamintojas neatsako.w ww.practixx.com

Reguliariai tikrinkite degalų tiekimo sistemą, ar nėra nesandarių vietų ir susidėvėjimo požymių, pvz., nutrintų ar porėtų laidų, atsilaisvinusių arba trūkstančių apkabų ir bako ar bako dangtelio pažeidimų. Prieš eksploatuojant reikia pašalinti visas klaidas. Generatorių leidžiama eksploatuoti, techniškai prižiūrėti ir pilti į jį degalus tik šiomis sąlygomis:

• esant pakankamam vėdinimui. Venkite aplinkos, kurioje gali susidaryti garų, pvz., duobių, rūsių, šachtų ir šulinių. Atsižvelkite į oro srautą ir temperatūrą. Aplinkos temperatūra neturėtų viršyti 40 °C,

• uždarose patalpose pavojingas išmetamąsias dujas nukreipkite pro vamzdžius. Variklio išmetamosiose dujose yra anglies monoksido, nuodingų, bekvapių ir bespalvių dujų, kurios įkvėpus sukelia sutrikdo sveikatą arba sukelia mirtį,

• Pilkite į generatorių degalus tik esant pakankamam apšvietimui. Stenkitės neišlieti degalų. Niekada nepilkite į generatorių degalų vykstant eksploatavimui. Prieš pildami degalus, leiskite jam maždaug dvi minutes atvėsti,

• Nepilkite degalų šalia atviros ugnies, kontrolinių lempučių arba kibirkščiuojančių elektrinių prietaisų, pvz., elektrinių įrankių, suvirinimo aparatų ir šlifavimo staklių.

• patikrinkite duslintuvą ir oro ltrą, ar jie nepriekaištingos būklės. Šios dalys yra kaip apsauga nuo liepsnos sutrikus uždegimui,

• Šalia generatoriaus nerūkykite. Nevilkėkite laisvų drabužių, nedėvėkite papuošalų arba panašių daiktų, kuriuos gali pagriebti paleidiklis ar kitos besisukančios dalys. Generatorius pagamintas pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika. Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

• Liekamąją riziką galima sumažinti, jei bus laikomasi saugos nuorodų ir mašina bus naudojama pagal paskirtį bei bus atsižvelgta į visą naudojimo instrukciją. Pavojai ir apsaugos priemonės Išmetamosios dujos: Išmetamųjų dujų įkvėpimas. Naudokite įrenginį tik lauke. Saugos nurodymai Atidžiai perskaitykite šią instrukciją – susipažinkite su šiuo įrenginiu. Laikykitės šiam įrenginiui galiojančių naudojimo nurodymų, apribojimų ir galimų pavojų.

• Statykite įrenginį tik ant tvirto pagrindo.

• Apkrova neturi viršyti generatoriaus specikacijų lentelėje nurodytos galios. Dėl perkrovos pažeidžiamas įrenginys arba sutrumpėja jo eksploatavimo trukmė.

• Variklio negalima eksploatuoti su per dideliu sūkių skaičiumi. Eksploatuojant variklį su per dideliu sūkių skaičiumi, kyla pavojus susižaloti. Draudžiama modikuoti dalis, kurios veikia reguliuojamą sūkių skaičių.

• Neeksploatuokite įrenginių su pažeistomis arba trūkstamomis dalimis arba be apsauginio korpuso ar uždangalo. Informacijos apie atsargines dalis Jums suteiks Jūsų klientų aptarnavimo tarnyba.

• Neeksploatuokite ir nelaikykite įrenginio šlapioje arba drėgnoje aplinkoje arba labai laidžių paviršių, pavyzdžiui, ant metalinių dangų arba plieninių konstrukcijų. Eksploatuodami įrenginį nurodytomis sąlygomis būtinai mūvėkite gumines pirštines ir avėkite guminius batus bei naudokite įžemėjimo nutraukiklį.

• Laikykite generatorių švarioje vietoje, kurioje nebūtų alyvos, nešvarumų ir kitų pašalinių medžiagų.

• Įsitikinkite, kad ilginamasis kabelis, srovės kabelis ir visi elektriniai komponentai yra nepriekaištingos būklės. Niekada neeksploatuokite elektrinių prietaisų su pažeistais arba defektuotais kabeliais.

• Norėdami išvengti nudegimų, nesilieskite prie išmetamųjų dujų vamzdžio arba kitų variklio ar generatoriaus dalių, kurios eksploatuojant įkaista.

• Nejunkite įrenginio į buitinius kištukinius lizdus.

• Nejunkite prie kitų srovės šaltinių. Šiomis sąlygomis būtina nutraukti generatoriaus eksploatavimą:

• pakeitus variklio sūkių skaičių,

• sumažėjus elektros galiai,

• susidarius kibirkščių,

• per stipriai vibruojant,

• atsiradus liepsnai arba dūmų,

• lyjant arba pučiant stipriam vėjui,

• uždarose patalpų vietose,

• lyjant arba pučiant stipriam vėjui,

Pavaros variklio kons- trukcija 4-taktis, aušinamas oru Darbo tūris 418 cm³ Maks. galia (variklis) 5,7 kW Degalai Dyzelinas Bako talpa 16 l Variklinė alyva 1,65 l Variklinės alyvos rūšis 15W40 Sąnaudos esant ⅔ apkrovai apie 1,43 l/h Svoris 145,9 kg Galios klasė G1 Kokybės klasė B Maks. pastatymo aukštis 1000 m Pasiliekame teisę atlikti techninius pakeitimus! Darbo režimas S1 (ilgalaikės apkrovos režimas) Mašiną galima eksploatuoti ilgalaikės apkrovos režimu su nurodyta galia. Darbo režimas S2 (trumpalaikės apkrovos režimas) Mašiną galima trumpai eksploatuoti maksimalia galia. Po to mašina turi tam tikrą laiką neveikti, kad neleistinai neįkaistų. Triukšmas ir vibracija m Įspėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB (A), naudokite klausos apsaugą. Triukšmo vertės Garso galios lygis L

Atidarykite pakuotę ir atsargiai išimkite įrenginį. Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo ksatorius (jei yra). Patikrinkite, ar komplekte viskas yra. Patikrinkite įrenginį ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pripažintos. Nudegimai: Prisilietimas prie išmetamųjų dujų vamzdžio. Leiskite įrenginiui atvėsti. Sprogimas dėl gaisro: Dyzelinas yra degus Pilant degalus ir dirbant, rūkyti draudžiama. Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju. Liekamosios rizikos Mašina pagaminta pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.

• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

• Liekamąsias rizikas galima sumažinti, jei bus laikomasi saugos nuorodų ir bus naudojama pagal paskirtį bei bus laikomasi visos naudojimo instrukcijos.

• Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

6. Techniniai duomenys

Alyvos lygio tikrinimas (6 + 8 pav.) Nuimkite techninės priežiūros uždangalą (5). Nuimkite užsukamą alyvos pripildymo angos dangtelį (22) ir švariai nuvalykite alyvmatį. Patikrinkite alyvos lygį, įstumdami į pildymo atvamzdį panardinamą strypą, tuo metu neužsukdami dangtelio. Jei alyvos lygis būtų per mažas, pripildykite rekomenduojamos alyvos iki apatinio alyvos pripildymo atvamzdžio krašto. Degalų pripildymas

• Norėdami pripilti į įrenginį degalų, atidarykite bako dangtelį (3), jį pasukdami prieš laikrodžio rodyklę.

• Pripildykite degalų į atsargų baką.

• Uždarykite baką, sukdami bako dangtelį (3) pagal laikrodžio rodyklę. Rekomenduojami degalai Šiam varikliui reikia tik dyzelinių degalų. m Naudokite tik šviežius, švarius degalus. Vanduo arba nešvarumai dyzeline pažeidžia degalų tiekimo sistemą. Bako talpa: 16 litrų m Pilkite degalus gerai vėdinamoje srityje, sustabdę variklį. Jei variklis prieš tai buvo ką tik eksploatuojamas, iš pradžių leiskite jam atvėsti. Niekada nepilkite degalų, jei dyzelino garai gali užsidegti arba kibirkščiuoti. Dyzeliniai garai yra ypač degūs ir sprogūs. Naudodami kurą, galite nudegti arba patirti kitų sunkių sužalojimų.

• Išjunkite variklį ir būkite toliau nuo karščio, kibirkščių ir liepsnų.

• Pilkite degalus tik lauke.

• Išlietą dyzeliną nedelsdami surinkite. Elektros įrangos sauga Elektros įvadai ir prijungti įrenginiai turi būti nepriekaištingos būklės. Negalima prijungti įrenginių, kurių atiduodamoji įtampa sutampa su generatoriaus pradine įtampa. Niekada nejunkite generatoriaus prie elektros srovės tinklo (kištukinio lizdo). Laidų ilgis iki vartotojo turi būti kuo trumpesnis. Aplinkos apsauga Nešvarias techninės priežiūros ir eksploatacines medžiagas pristatykite į tam skirtą surinkimo punktą. Pakavimo medžiagas, metalus ir plastikus pristatykite į perdirbimo punktą. Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis. Prieš naudodami, pagal naudojimo instrukciją susipažinkite su įrenginiu. Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių įsigysite iš savo prekybos atstovo. Užsakydami nurodykite mūsų gaminių numerius bei įrenginio tipą ir pagaminimo metus. m DĖMESIO! Įrenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

8. Surinkimas / prieš eksploatacijos

pradžią Įrenginys sumontuotas gamykloje! Prieš pradedant eksploatuoti Akumuliatorių baterijos prijungimas (5 pav.) Paruoškite ir prijunkite akumuliatorių bateriją. Pritvirtinkite akumuliatorių bateriją (21) akumuliatorių tvirtinimo rinkiniu (19) įrenginyje. Iš pradžių prijunkite prie akumuliatorių baterijos raudoną kabelį (+), tada – juodą (-). m DĖMESIO! Prieš paleisdami variklį, patikrinkite:

• patikrinkite degalų lygį, jei reikia, jį papildykite: - bakas turėtų būti pripildytas bent iki pusės.

• pasirūpinkite pakankamu įrenginio vėdinimu

• nuo elektros generatoriaus atjunkite galimai prijungtą elektrinį prietaisą

• patikrinkite oro ltro būklę.

• Patikrinkite degalų tiekimo vamzdynų būklę.

• patikrinkite išorines varžtines jungtis, ar jos tvirtai priveržtos. Dėmesio! Prieš pirmą kartą naudodami, pripildykite alyvos. Prieš kiekvieną naudojimą išjungę variklį ir ant lygaus paviršiaus patikrinkite alyvos lygį. Naudokite keturtaktę arba lygiavertę aukščiausios kokybės dideliam slėgiui numatytą alyvą. SAE 15W-40 rekomenduojama bendram naudojimui bet kokioje temperatūroje.w ww.practixx.com

230 V~ kištukiniai lizdai: esant perkrovai, 230 V~ kištukiniai lizdai (17) išjungiami. Įjungus apsaugos nuo perkrovos jungiklį (18), 230 V~ kištukinius lizdus vėl galima pradėti naudoti. 400 V 3~ kištukinis lizdas: esant perkrovai, 400 V 3~ kištukinis lizdas (13) išjungiamas. Įjungus apsaugos nuo perkrovos jungiklį (12), 400 V 3~ kištukinį lizdą vėl galima pradėti naudoti.

• Jei perjungiklį (11) perjungsite į kairę, galėsite naudoti 230 V~ kištukinius lizdus.

• Jei perjungiklį (11) perjungsite į dešinę, 400 V 3~ kištukinis lizdas bus aktyvus.

• Elektros generatorius skirtas 230 V~ ir 400 V 3~ kintamosios įtampos įrenginiams.

• Naudojant 12 V DC jungtį (15), galima įkrauti 12 V akumuliatorių bateriją. Tam naudokite adapterio kabelį.

• Dėmesio! Elektros generatoriaus negalima prijungti prie namų tinklo kaip buitinio avarinės srovės tiekimo šaltinio. Taip gali būti pažeistas generatorius arba kiti elektriniai prietaisai. Variklio išjungimas

• Prieš jį išjungdami, palikite elektros generatorių veikti be apkrovos, kad agregatas galėtų „atvėsti“.

• Nustatykite įj./išj. jungiklį (7) raktu į padėtį „OFF“. Įspėjamasis alyvos indikatorius (9) Indikatorius aktyvinamas esant per mažam alyvos lygiui ir išjungia variklį. Kai tik alyvos lygis yra pakankamas, variklį galima paleisti iš naujo. Žiemos režimas Kadangi generatorius varomas dyzeliniu varikliu, žiemos režimui reikia imtis papildomų priemonių. Eksploatuojant dyzelinį generatorių nuo -3° iki -10° Celsijaus išorės temperatūroje, būtina naudoti žieminį dyzeliną. Dyzeliniai degalai pakeičiami į žieminį dyzeliną dažniausiai spalio pabaigoje, tačiau kiekvienoje šalyje skirtingai. Kada reikia pakeisti į dyzelinius degalus, galite paklausti degalinėje.

• Jei dyzelinį generatorių eksploatuojate reguliariai, Jums nereikia imtis jokių priemonių, nes į žieminį dyzeliną pakeičiama automatiškai. Įžeminimas Statiniam krūviui nukreipti korpusą reikia įžeminti. Tam kabelį vienoje pusėje prijunkite prie generatoriaus įžeminimo jungties (14), o kitoje pusėje – prie išorinės masės (pvz., įžeminimo strypo).

• Patikrinkite, ar mechaninis galios parinkimo jungiklis. (a) užksuotas dešinėje padėtyje.

• Svarbu! Galios parinkimo jungiklis nustatomas gamykloje ir nustatymą keisti draudžiama.

• Nustatykite įj./išj. jungiklį (7) raktu į padėtį „ON“.

• Patraukite „Choke“ (8) ir pasukite įj./išj. jungiklį raktu ties „Paleisti“. Maždaug po 5 sekundžių atleiskite „Choke“. Variklis pradeda veikti.

• Jei variklis veikia, pasukite įj./išj. jungiklį atgal į padėtį „ON“.

• Jei variklis iš karto nepasileidžia (ypač, jei prieš tai bakas buvo tuščias arba pakeistus dyzelino ltrą), paleidimo procesą pakartokite iš naujo, dar kartą patraukdami už „Choke“. Nuoroda: kai kurių elektrinių prietaisų (variklinių siaurapjūklių, gręžimo mašinų ir t. t.) elektros sąnaudos gali būti didesnės, kai jie naudojami sunkesnėmis sąlygomis. Kai kurių elektrinių prietaisų (pvz., televizorių, kompiuterio) negalima eksploatuoti su generatoriumi. Iškilus abejonių, teiraukitės savo prietaiso gamintojo. Apsauga nuo perkrovos Elektros generatorius yra su apsauga nuo perkrovos. Esant perkrovai, ji išjungia atitinkamus kištukinius lizdus. Dėmesio! Atsiradus šiai klaidai, sumažinkite generatoriaus elektros galią arba atjunkite prijungtus sugedusius prietaisus. Dėmesio! Sugedusius apsaugos nuo perkrovos jungiklius keiskite tik tokios pačios konstrukcijos apsaugos nuo perkrovos jungikliais su tokiais pačiais galios duomenimis. Tuo tikslu kreipkitės į klientų aptarnavimo tarnybą. 12 V DC jungtis: esant perkrovai, 12 V DC jungtis (15) išjungiama. Paspaudus apsaugos nuo perkrovos jungiklį (16), 12 V DC jungtį vėl galima pradėti naudoti.w ww.practixx.com

13. Techninė priežiūra

Alyvos keitimas Variklinę alyvą reikėtų keisti, kai variklis yra darbinės temperatūros.

• Pasiruoškite alyvai keisti tinkamą indą, iš kurio ji neišbėgs.

• Nuimkite variklio uždangalą (5)

• Atidarykite alyvos pripildymo varžtą (22)

• Išsukite alyvos išleidimo varžtą (c) ir išleiskite šiltą variklinę alyvą į surinkimo indą po išleidimo kanalu.

• Pripilkite variklinės alyvos iki alyvos rodyklės viršutinės žymos

• Tinkamai utilizuokite seną alyvą. Pristatykite seną alyvą į surinkimo punktą. Daugumoje degalinių, remonto dirbtuvių arba vertingųjų medžiagų surinkimo punktų seną alyvą priima nemokamai. Oro ltras Dažnai valant oro ltrą, išvengiama karbiuratoriaus veikimo sutrikimų. Oro ltro valymas ir oro ltro įdėklų keitimas

• Oro ltrą reikėtų valyti kas 30 darbo valandų.

• Nuimkite variklio uždangalą (g)

• Pašalinkite oro ltro dangtelį (h)

• Pašalinkite ltruojančiuosius elementus (23)

• Išvalykite ltruojančiuosius elementus muiluotu vandeniu, tada juos nuplaukite švariu vandeniu ir, prieš montuodami iš naujo, leiskite jiems gerai išdžiūti.

• Montuojama atvirkštine eilės tvarka. m ĮSPĖJIMAS Oro ltro įdėklui išvalyti NIEKADA nenaudokite benzino arba valymo tirpiklių su žema pliūpsnio temperatūra. Pasekmė galėtų būti gaisras arba sprogimas. NUORODA niekada nepaleiskite variklio su pažeistu oro ltro įdėklu arba be jo. Taip į variklį pateks nešvarumų ir jis gali būti stipriai pažeistas. Tokiu atveju pardavėjai ir gamintojai garantijų neteikia. Dyzelino ltro keitimas (7 pav.) Dyzelino ltrą reikia pakeisti, kai viduje esantis ltras yra nešvarus arba matoma priemaišų. Norint pakeisti ltrą ir iš bako išleisti dyzeliną, Jums reikės piltuvo ir tuščio kanistro dyzelinui. Metalinių apkabų atlaisvinimas abiejose ltro pusėse.

• Jei generatoriaus rudenį nenaudosite ilgesnį laiką, tačiau žiemą norėsite naudoti vėl, rekomenduojama laikyti baką beveik tuščią. Kada reikia pakeisti į žieminius degalus, teiraukitės degalinėje. Prieš naudodami nuo -3° iki -10° Celsijaus išorės temperatūroje, pripildykite į baką žieminio dyzelino.

• Jei vis dėlto dyzeliniai degalai sutirštėtų, dyzelinį generatorių maždaug 12 valandų turite atnešti į patalpą, kurioje temperatūra būtų maždaug +10° Celsijaus.

• Jei į baką iki pusės pripildyta dyzelinių degalų arba jis pilnas, jį reikia ištuštinti.

• Tada į baką reikia pripildyti žieminio dyzelino. Jei bakas yra beveik tuščias arba pripildytas mažiau nei iki pusės, pakanka tik pripildyti žieminio dyzelino.

Rekomenduojame įrenginį išvalyti iš karto po kiekvieno naudojimo. Reguliariai valykite įrenginį drėgna šluoste ir šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines prietaiso dalis. Atkreipkite dėmesį į tai, kad į įrenginio vidų nepatektų vandens.

m ĮSPĖJIMAS Prieš transportuodami arba pastatydami vidinėse patalpose, leiskite mašinos varikliui atvėsti, kad išvengtumėte nudegimų ir gaisro pavojaus. Jei įrenginį norite transportuoti, prieš tai ištuštinkite baką. Šepečiu arba rankine šluotele nuvalykite nuo įrenginio didesnius nešvarumus.

Laikykite įrenginį ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 ˚C. Laikykite įrankį originalioje pakuotėje. Uždenkite įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie įrankio.w ww.practixx.com

Nemeskite senų prietaisų į buitines atliekas! Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio gaminio negalima mesti į buitines atliekas. Šį gaminį reikia atiduoti į tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į įgaliotą surinkimo punktą, kuriame paruošiami seni elektriniai ir elektroniniai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuose, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudojimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojoje utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje. Nemeskite baterijų ir akumuliatorių į buitines atliekas! Jūs kaip vartotojas pagal įstatymus privalote visas baterijas ir akumuliatorius, nežiūrint į tai, ar jose / juose yra pavojingųjų medžiagų, ar ne, pristatyti į savo bendruomenės arba rajono surinkimo punktą, kad jas / juos būtų galima utilizuoti tausojant aplinką. *pažymėta: Cd = kadmis, Hg = gyvsidabris, Pb = švinas Iš karto pro piltuvą prakiškite degalų žarną į kanistrą dyzelinui ir stebėkite, kaip bėga dyzelinas, tol, kol jis nebėgs. Išimkite ltrą su nešvarumais ir jį utilizuokite. Sumontuokite naują ltrą. Bako ištuštinimas

• Norėdami ištuštinti baką, iš pradžių atlikite veiksmus, kaip ir keisdami dyzelino ltrą.

• Išėmę dyzelino ltrą, nukreipkite dyzelinius degalus iš bako per piltuvą į kanistrą dyzelinui. (DĖMESIO: atkreipkite dėmesį į tai, kad kanistras dyzelinui būtų pakankamo dydžio ir jame tilptų bake likęs kiekis!).

• Ištuštinę surinkite, kaip aprašyta ties „Dyzelino ltro keitimas“. Kilus klausimų, nurodykite tokius duomenis:

• duomenis iš įrenginio specikacijų lentelės.

• duomenis iš variklio specikacijų lentelės. Svarbi nuoroda remonto atveju: Kai įrenginį grąžinate remontui, atkreipkite dėmesį į tai, kad saugumo sumetimais įrenginys į techninės priežiūros stotelę būtų pristatomas be alyvos ir degalų. Techninės priežiūros informacija Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: oro ltras, dyzelino ltras, akumuliatorių baterija, purkštukas

• į komplektaciją privalomai neįeina! Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

14. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeidimų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba grąžinti į medžiagų cirkuliacijos ciklą. Įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!w ww.practixx.com

15. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves. Sutrikimas Galima priežastis Ką daryti? Variklis nepasileidžia Automatinė alyvos išjungimo sistema suvei- kia (raudonas šviesos diodas) Patikrinkite alyvos lygį, pripilkite variklinės alyvos Nėra dyzelinių degalų Papildykite dyzelinių degalų Atblokuotas mechaninis pertraukiklis Perstumkite mechaninį pertraukiklį į dešinę Užsikišo dyzelino ltras Išvalykite arba pakeiskite dyzelino ltrą Užsikišo oro ltras Išvalykite arba pakeiskite oro ltrą Dėl žemos išorės temperatūros dyzeliniai degalai sutirštėjo Atlikite veiksmus, kaip aprašyta punkte „Žiemos režimas“ Sugedo saugiklis Pakeiskite sugedusį saugiklį Generatoriuje nėra įtampos arba ji per žema Sugedęs reguliatorius arba kondensatorius Kreipkitės į prekybos atstovą Suveikė apsaugos nuo viršsrovio jungiklis Sumažinkite sąnaudas Nešvarus oro ltras Išvalykite arba pakeiskite ltrą Akumuliatorių baterija neį- kraunama Sugedo saugiklis Pakeiskite sugedusį saugiklįw ww.practixx.com
