BEDIENUNGSANLEITUNG PXSE5000D SCHEPPACH

AusgabeNr. 3906223903_0001 Rev.Nr. 26/01/2022 PX-SE-5000D ACHTUNG! Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen! CAUTION! Read the manual carefully before operating this machine! ATTENTION! Lire la notice intégralement avant l’utilisation de la machine!

Diesel-Stromgenerator Originalbedienungsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicher- heitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Lesen Sie das Betriebshandbuch. Bevor Sie das Gerät verwenden, sehen Sie stets in den entsprechenden Abschnitt im Benutzerhandbuch. Wichtig. Heiße Teile. Halten Sie Abstand. Wichtig. Schalten Sie den Motor vor dem Nachfüllen von Kraftsto󰀨 aus. Füllen Sie nicht im laufenden Betrieb nach. Wichtig. Die Abgase sind giftig, betreiben Sie den Motor daher nicht in un- belüfteten Bereichen. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Warnung vor elektrischer Spannung Seien Sie beim Umgang mit Kraftsto󰀨en und Schmiermitteln sehr vorsichtig! Entfernen Sie das Zündkabel, bevor Sie Wartungsarbeiten durchführen, und lesen Sie sich die Anweisungen durch. Setzen Sie das Gerät nicht dem Regen aus. Beim Anlassen des Motors werden Funken erzeugt. Diese können in der Nähe bendliche brennbare Gase entzünden. O󰀨ene Flammen oder das Rauchen in der Nähe des Geräts ist streng verboten! Nicht direkter Sonneneinstrahlung aussetzen m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit be- tre󰀨en, mit diesem Zeichen versehenw ww.practixx.com

14. Entsorgung und Wiederverwertung .................................................................. 14

Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

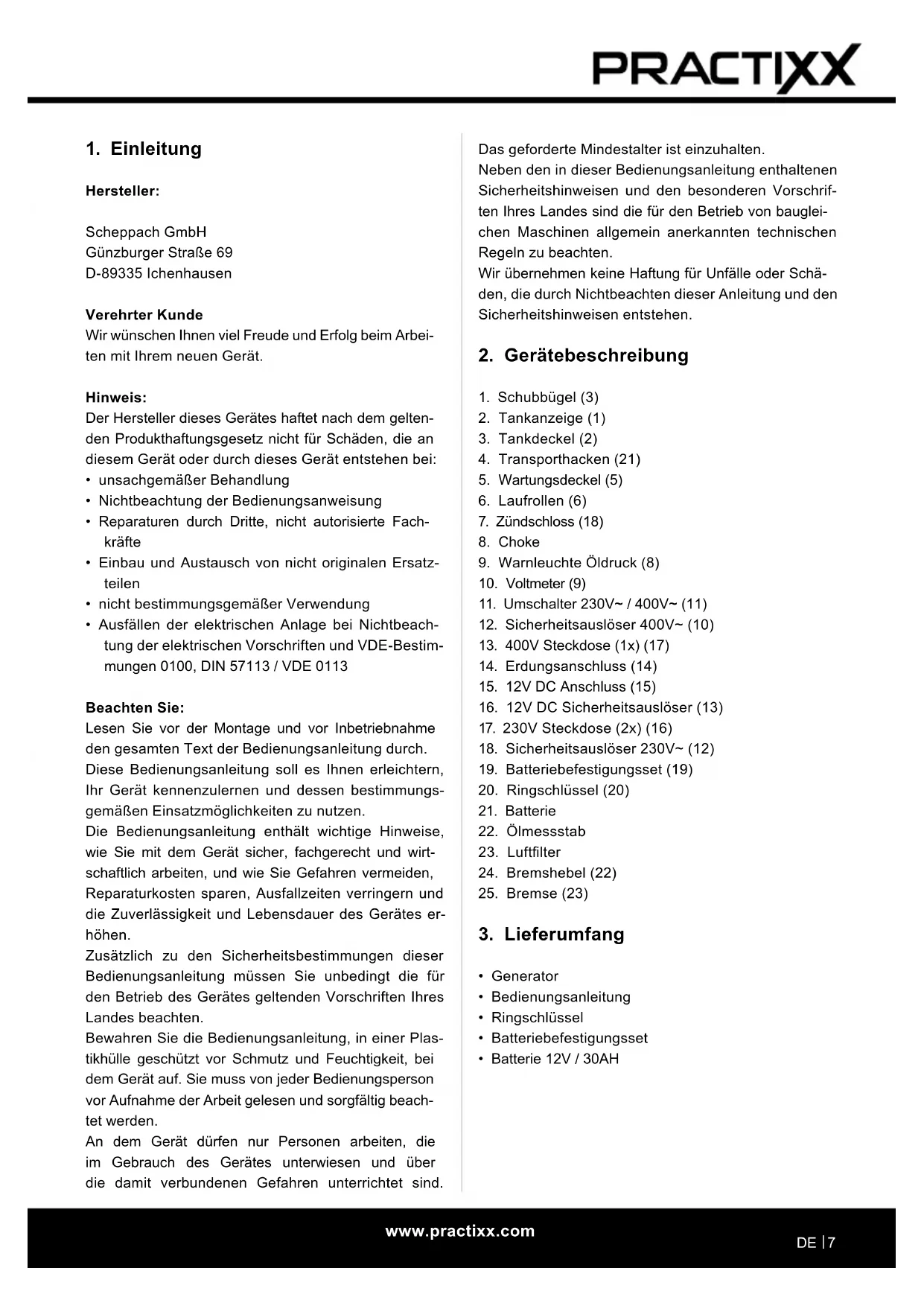

2. Gerätebeschreibung

5. Wartungsdeckel (5)

9. Warnleuchte Öldruck (8)

11. Umschalter 230V~ / 400V~ (11)

12. Sicherheitsauslöser 400V~ (10)

13. 400V Steckdose (1x) (17)

14. Erdungsanschluss (14)

15. 12V DC Anschluss (15)

16. 12V DC Sicherheitsauslöser (13)

17. 230V Steckdose (2x) (16)

18. Sicherheitsauslöser 230V~ (12)

19. Batteriebefestigungsset (19)

• Batteriebefestigungsset

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er- höhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.w ww.practixx.com

• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

• Die zutre󰀨enden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheits- technischen Regeln müssen beachtet werden.

• Der Generator darf nur von Personen genutzt, ge- wartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächti- ge Veränderungen an der Maschine schließt eine Haftung des Herstellers für daraus resultierende Schäden aus.

• Der Generator darf nur für Arbeiten verwendet wer- den, für die er gebaut ist und in der Bedienungs- anleitung beschrieben wird.

• Der Generator darf nur mit Originalzubehör und Ori- ginalwerkzeugen des Herstellers genutzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultieren- de Schäden haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen für Elektromaschinen

• Lesen Sie die Gebrauchsanleitung aufmerksam durch, bevor Sie den Generator in Betrieb nehmen.

• Ein unsachgemäßer Gebrauch kann zu Schaden an Personen und Sachen fuhren. Personen, die mit der Anleitung nicht vertraut sind, dürfen das Gerät nicht bedienen. Bewahren Sie die Gebrauchsanleitung sorgfältig auf.

• Kindern und Jugendlichen ist die Benutzung des Gerätes nicht gestattet.

• Bei nicht bestimmungsgemäßer Verwendung sowie bei Veränderungen an der Maschine übernimmt der Hersteller keinerlei Haftung.

• Beachten Sie ebenso die Sicherheitshinweise, die Montage- und Bedienungsanleitung sowie darüber hinaus die allgemein geltenden Unfallverhütungs- vorschriften.

4. Bestimmungsgemäße Verwendung

Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Dieses Stromaggregat kann Glühlampen, Heizgerä- te, Bohrmaschinen, Wasserpumpen, usw. mit Strom versorgen. Überschreiten Sie nicht die für das Strom- aggregat angegebene Lastgrenze. Das Stromaggregat darf nicht zur Versorgung von Geräten verwendet werden, die einen hohen Strombedarf haben. Das Stromaggregat kann nicht für Präzisionsgeräte, wie beispielsweise Computer, verwendet werden. Sol- che Präzisionsgeräte können unter Umständen durch die Verzerrung durch die breite Welle bei der Leis- tungsabgabe des Stromaggregats beschädigt werden. Schließen sie das Stromaggregat nicht an die elektri- sche Installation eines Gebäudes an. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Be- dienungsanleitung. Personen, welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu be- achten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Die Maschine darf nur mit Originalteilen und Original- zubehör des Herstellers betrieben werden. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten ange- gebenen Abmessungen müssen eingehalten werden.

• Generator nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefah- renbewusst unter Beachtung der Betriebsanleitung benutzen!

• Insbesondere Störungen, die die Sicherheit beein- trächtigen können, umgehend beseitigen (lassen)!w ww.practixx.com

• Zur Vermeidung von Verbrennungen Auspu󰀨 und andere Motor- bzw. Generatorteile, die sich im Be- trieb erwärmen, nicht berühren.

• Gerät nicht an Haushaltssteckdosen anschließen.

• Nicht mit anderen Stromquellen verbinden. Unter folgenden Bedingungen ist der Betrieb des Ge- nerators unbedingt zu unterlassen:

• bei Änderung der Motordrehzahl

• bei Abnahme der elektrischen Leistung

• beim Auftreten von Fehlzündungen

• bei übermäßiger Vibration

• beim Auftreten von Flammen oder Rauch

• in geschlossenen Räumen

• bei Regen oder rauem Wetter

• in geschlossenen Raumabschnitten

• bei Regen oder rauem Wetter

• bei Überhitzung in angeschlossenen Geräten

• bei Schäden an den Steckdosen Das Kraftsto󰀨system regelmäßig auf undichte Stellen und Verschleißspuren wie abgeriebene oder poröse Leitungen, lose oder fehlende Schellen und Schaden am Tank oder Tankdeckel prüfen. Vor Betrieb müssen alle Fehler behoben werden. Der Generator sollte nur unter folgenden Bedingungen betrieben, gewartet und betankt werden:

• Ausreichende Belüftung. Umgebungen vermeiden, in denen sich Dampfe anreichern können, z. B. Gru- ben, Keller, Ausschachtungen und Bilgen. Luftstrom und Temperatur beachten. Die Umgebungstempe- ratur sollte 40°C nicht überschreiten.

• Bei geschlossenen Räumen die gefährlichen Ab- gase über Rohre ausleiten. Die Motorabgase ent- halten Kohlenmonoxid, ein giftiges, Geruch- und farbloses Gas, das beim Einatmen schwere ge- sundheitlichen Schaden bis hin zum Tod verursacht.

• Den Generator nur bei ausreichender Beleuchtung betanken. Verschütten von Kraftsto󰀨 vermeiden. Den Generator niemals während des Betriebs be- tanken. Motor vor dem Betanken circa zwei Minuten abkühlen lassen.

• Betankung nicht in der Nähe von o󰀨enem Feuer, Kontrolllampen oder funkenbildenden elektrischen Geräten wie Elektrowerkzeugen, Schweißgeräten und Schleifmaschinen durchführen.

• Schalldämpfer und Luftlter auf einwandfreien Zu- stand prüfen. Diese Teile dienen bei Fehlzündungen als Flammenschutz. Wichtiger Hinweis: Stellen Sie sicher, dass Personen, die mit diesem Ge- rät arbeiten, Diese Gebrauchsanleitung vor Betrieb gründlich gelesen und verstanden haben. Betreiben Sie dieses Gerät niemals innerhalb von Ge- bäuden oder in einer Umgebung ohne ausreichende Belüftung. Die Abgase enthalten Kohlenmonoxid, ein geruch- loses und giftiges Gas. Achtung! Der Generator weist Spannungsschwankungen auf, durch die folgende Geräte eventuell beschädigt wer- den können:

• Fernseh-/TV-Geräte- Audio-Video-Geräte,

• Produkte oder Geräte mit elektronischer Steuerung Sicherheitshinweise Lesen Sie diese Anleitung sorgfältig – Machen Sie sich mit diesem Gerät vertraut. Beachten Sie die für dieses Gerät geltenden Anwendungshinweise, Ein- schränkungen und möglichen Gefahren.

• Das Gerät nur auf einem festen Untergrund auf- stellen.

• Die Last darf, die auf dem Typenschild des Gene- rators angegebene Leistung nicht überschreiten. Überlastung führt zu Schäden am Gerät oder zur Verkürzung der Lebensdauer.

• Der Motor darf nicht mit überhöhter Drehzahl betrie- ben werden. Der Betrieb des Motors bei überhöhter Drehzahl erhöht die Verletzungsgefahr. Es dürfen keine Teile verändert werden, die die Regeldrehzahl beeinussen.

• Geräte mit fehlerhaften oder fehlenden Teilen bzw. ohne Schutzgehäuse oder Abdeckung dürfen nicht betrieben werden. Informationen zu Ersatzteilen er- halten Sie bei Ihrem Kundendienst.

• Das Gerät nicht in einer nassen oder feuchten Umgebung oder auf hochleitfähigen Oberächen wie Metallbelägen oder Stahlkonstruktionen be- treiben oder lagern. Bei Betrieb des Geräts unter Bedingungen, wie den eben genannten, unbedingt Gummihandschuhe und -stiefel tragen sowie einen Erdschlussstromunterbrecher verwenden.

• Generator sauber und frei von Öl, Schmutz und anderen Fremdsto󰀨en halten.

• Sicherstellen, dass Verlängerungskabel, Stromka- bel und alle elektrischen Komponenten in einwand- freiem Zustand sind. Elektrische Geräte niemals mit beschädigten oder defekten Kabeln betreiben.w ww.practixx.com

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung ins- gesamt beachtet werden.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

Generator AVR Schutzart IP23M Dauerleistung P nenn (S1) 3000 W bei 230V~ 4200 W bei 400V 3~ Leistung P max (S2/5min) 3300W bei 230V~ 5000 W bei 400V 3~ Nennspannung U nenn 230 V~ 400 V 3~ 12V DC. Nennstrom I nenn 230V - 13A 400V - 7,6A 12V - 8,3A Frequenz F nenn 50 Hz Bauart Antriebsmotor 4-Takt Luftgekühlt Hubraum 418 cm³ Max. Leistung (Motor) 5,7 kW Kraftsto󰀨 Diesel Tankinhalt 16 l Motoröl 1,65 l Motorölart 15W40 Verbrauch bei ⅔ Last ca.1,43 l/h Gewicht 145,9 kg Leistungsklasse G1 Qualitätsklasse B Max. Aufstellhöhe (üNN) 1000 m Technische Änderungen vorbehalten! Betriebsart S1 (Dauerbetrieb) Die Maschine kann dauerhaft mit der angegebenen Leistung betrieben werden. Betriebsart S2 (Kurzzeitbetrieb) Die Maschine darf kurzzeitig mit der Maximalen Leis- tung betrieben werden. Danach muss die Maschine eine Zeitspanne stillstehen, um sich nicht unzulässig zu erwärmen.

• Nicht in der Nähe des Generators rauchen. Keine lose Kleidung, Schmuck oder ähnliche Gegenstän- de tragen, die vom Anlasser oder von anderen um- laufenden Teilen erfasst werden können. Der Generator ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten. Des Weiteren können trotz aller getro󰀨enen Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Verwendung“ sowie die Bedienungsanweisung ins- gesamt beachtet werden. Gefahren und Schutzmaßnahmen Abgase: Einatmung der Abgase Gerät nur im Freien verwenden Verbrennungen: Berührung des Auspu󰀨es Gerät abkühlen lassen Feuer-Explosion: Diesel ist feuergefährlich Beim Tanken und Arbeiten ist das Rauchen verboten Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzun- gen zu verringern, empfehlen wir Personen mit medizi- nischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Restrisiken Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Ver- wendung nicht ordnungsgemäßer Elektro-An- schlussleitungen.

• Des Weiteren können trotz aller getro󰀨ener Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.w ww.practixx.com

m ACHTUNG! Prüfen Sie vor dem Start des Motors:

• Kraftsto󰀨stand prüfen, eventuell nachfüllen - der Tank sollte mindestens halb voll sein

• für ausreichende Belüftung des Geräts sorgen

• eventuell angeschlossenes elektrisches Gerät vom Stromerzeuger trennen

• den Zustand der Kraftsto󰀪eitungen

• die äußeren Schraubverbindungen auf festen Sitz Achtung! Vor dem ersten Benutzen Öl einfüllen. Kontrollieren Sie vor jedem Gebrauch bei abgeschal- tetem Motor und auf einer ebenen Fläche den Ölstand. Verwenden Sie Viertakt- oder ein gleich hochwertiges HD-Öl bester Qualität. SAE 15W-40 wird für den allge- meinen Gebrauch bei allen Temperaturen empfohlen. Prüfen des Ölstands (Abb. 6 + 8) Entfernen Sie die Wartungsdeckung (5) Nehmen Sie den Öleinfüllverschluss (22) ab und wischen Sie den Messstab sauber. Prüfen Sie den Ölstand, indem Sie den Tauchstab in den Füllstutzen einschieben, ohne dabei den Verschluss einzuschrauben. Sollte der Öl- stand zu niedrig sein, füllen Sie das empfohlene Öl bis zum unteren Rand des Ölfüllstutzens nach. Kraftsto󰀨 au󰀨üllen

• Um das Gerät zu betanken, ö󰀨nen Sie den Tankde- ckel (3) indem Sie diesen entgegen dem Uhrzeiger drehen.

• Füllen Sie Kraftsto󰀨 in den Vorratsbehälter

• Verschließen Sie den Tank durch Drehung des Tankdeckels (3) im Uhrzeigersinn. Empfohlener Kraftsto󰀨 Für diesen Motor ist ausschließlich Diesel Kraftsto󰀨 erforderlich. m Verwenden Sie nur frischen, sauberen Kraftsto󰀨. Wasser oder Unreinheiten im Diesel beschädigen das Kraftsto󰀨system. Tankvolumen: 16 Liter m Tanken Sie in einem gut belüfteten Bereich bei gestopptem Motor. Wenn der Motor unmittelbar vorher in Betrieb war, lassen Sie ihn zuerst abküh- len. Betanken Sie niemals den Motor in einem Ge- bäude, wo die Dieseldämpfe Flammen oder Funken erreichen können. Geräusch und Vibration m Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinen- lärm 85 dB (A), tragen Sie bitte einen geeigneten Ge- hörschutz. Geräuschkennwerte Schallleitungspegel L

77 dB(A) (EN ISO 11201) Unsicherheit K wa/pA 2,1 dB(A)

Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus. Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklama- tionen werden nicht anerkannt. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanleitung mit dem Gerät vertraut. Verwenden Sie bei Zubehör sowie Verschleiß- und Er- satzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler. Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an. m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststo󰀨beu- teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Aufbau / Vor Inbetriebnahme

Das Gerät ist werkseitig vormontiert! Vor Inbetriebnahme Anklemmen Batterie (Abb. 5) Batterie vorbereiten und anschließen. Befestigen Sie die Batterie (21) mit dem Batteriebefes- tigungsset (19) im Gerät. Schließen Sie erst das rote Kabel (+) und anschließend das schwarze Kabel (-) an der Batterie an.w ww.practixx.com

Hinweis: Manche Elektrogeräte (Motorstichsägen, Bohrmaschinen usw.) können einen höheren Strom- verbrauch haben, wenn sie unter erschwerten Bedin- gungen eingesetzt werden. Manche Elektrogeräte (z. B. TV-Geräte, Computer.) dürfen nicht mit einem Ge- nerator betrieben werden. Fragen Sie im Zweifelsfall beim Hersteller Ihres Gerätes nach. Überlastungsschutz Der Stromerzeuger ist mit Überlastschutz ausgestat- tet. Dieser schaltet die jeweiligen Steckdosen bei Über- lastung ab. Achtung! Sollte dieser Fall auftreten so reduzieren Sie die elektrische Leistung, welche Sie dem Strom- erzeuger entnehmen oder entfernen Sie defekte ange- schlossene Geräte. Achtung! Defekte Überlastschalter dürfen nur durch baugleiche Überlastschalter mit gleichen Leistungs- daten ersetzt werden. Wenden Sie sich hierfür an Ihren Kundendienst. 12V DC Anschluss: Bei Überlastung wird der 12V DC Anschluss (15) ab- geschaltet. Durch Drücken des Überlastschalters (16) kann der 12V DC Anschluss wieder in Betrieb genom- men werden. 230V~ Steckdosen: Bei Überlastung werden die 230V~ Steckdosen (17) abgeschaltet. Durch Einschalten des Überlastschal- ters (18) können die 230V~ Steckdosen wieder in Be- trieb genommen werden. 400V 3~ Steckdose: Bei Überlastung wird die 400V 3~ Steckdose (13) ab- geschaltet. Durch Einschalten des Überlastschalters (12) kann die 400V 3~ Steckdose wieder in Betrieb ge- nommen werden.

• Wenn Sie den Umschalter (11) nach links stellen, können Sie die 230V~ Steckdosen benutzen.

• Wenn Sie den Umschalter (11) nach rechts stellen, ist die 400V 3~ Steckdose aktiv.

• Der Stromerzeuger ist für 230 V~ und 400 V 3~ Wechselspannungsgeräte geeignet.

• An dem 12V DC Anschluss (15) kann eine 12V Bat- terie aufgeladen werden. Verwenden Sie hierfür ein Adapterkabel. Dieseldämpfe sind äußerst feuergefährlich und explosiv. Sie können beim Umgang mit Treibsto󰀨 Verbrennungen oder andere schwere Verletzun- gen erleiden.

• Motor abschalten und von Hitze, Funken sowie Flammen fernhalten.

• Nur im Freien tanken.

• Verschütteten Diesel unverzüglich aufwischen. Elektrische Sicherheit Elektrische Zuleitungen und angeschlossene Geräte müssen in einem einwandfreien Zustand sein. Es dürfen nur Geräte angeschlossen werden, deren Spannungsangabe mit der Ausgangsspannung des Stromerzeugers übereinstimmt. Niemals den Stromerzeuger mit dem Stromnetz (Steckdose) verbinden. Die Leitungslängen zum Verbraucher sind möglichst kurz zu halten. Umweltschutz Verschmutztes Wartungsmaterial und Betriebssto󰀨e in einer dafür vorgesehenen Sammelstelle abgeben. Verpackungsmaterial, Metall und Kunststo󰀨e dem Re- cycling zuführen. Erdung Zur Ableitung statischer Auadungen ist eine Erdung des Gehäuses nötig. Hierzu ein Kabel auf der einen Seite am Erdungsanschluss des Generators (14) und auf der anderen Seite mit einer externen Masse (z. B. Staberder) verbinden.

9. In Betrieb nehmen

• Überprüfen ob der mechanische Leistungs-Wahl- schalter. (a) in rechter Position eingerastet ist.

• Wichtig! Der Leistungs-Wahlschalter wird im Werk eingestellt und darf nicht verändert werden.

• Ein-/Ausschalter (7) mit Schlüssel auf Stellung „ON“ bringen.

• Den Choke (8) ziehen und Ein-/Ausschalter mit Schlüssel auf „Start“ drehen. Choke nach ca. 5 Se- kunden loslassen und der Motor beginnt zu laufen.

• Wenn Motor läuft, Ein-/Ausschalter auf Stellung „ON“ zurückdrehen.

• Falls der Motor nicht sofort anspringt (speziell nach zuvor leerem Tank oder nach Wechseln des Diesel- lters) den Startvorgang unter nochmaligem Ziehen am Choke erneut wiederholen.w ww.practixx.com

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes angreifen. Achten Sie da- rauf, dass kein Wasser in das Geräteinnere gelangen kann.

m WARNUNG Vor dem Transport bzw. vor dem Abstellen in Innen- räumen den Motor der Maschine abkühlen lassen, um Verbrennungen zu vermeiden und Brandgefahr auszu- schließen. Wenn Sie das Gerät transportieren möchten, entleeren Sie zuvor den Tank. Reinigen Sie das Gerät mit einer Bürste oder einem Handfeger von grobem Schmutz.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder un- zugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Werkzeug in der Originalverpa- ckung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedie- nungsanleitung bei dem Werkzeug auf.

Ölwechsel Der Motorölwechsel sollte bei betriebswarmen Motor durchgeführt werden.

• Halten Sie zum Ölwechsel einen geeigneten Behäl- ter bereit, der nicht ausläuft.

• Entfernen Sie die Motorabdeckung (5)

• Öleinfüllschraube ö󰀨nen (22)

• Ölablassschraube (c) ö󰀨nen und warmes Motorenöl über den darunter liegenden Auslaufkanal in einen Au󰀨angbehälter ablassen.

• Motoröl bis zur oberen Markierung des Ölmesssta- bes einfüllen

• Achtung! Der Stromgenerator ist nicht geeignet, als Haus-Notstrom Versorgung ans Hausnetz ange- schlossen zu werden. Es können dadurch Beschä- digungen am Generator oder an anderen Elektroge- räten verursacht werden. Motor abstellen

• Den Stromerzeuger kurz ohne Belastung laufen lassen, bevor sie ihn abstellen, damit das Aggregat “nachkühlen” kann.

• Den Ein-/Ausschalter (7) mit Schlüssel auf Stellung “OFF” bringen. Ölwarnanzeige (9) Die Anzeige aktiviert sich bei zu geringem Ölstand und schaltet den Motor ab. Sobald der Ölstand ausreichend ist, kann der Motor erneut gestartet werden. Winterbetrieb Da der Generator von einem Dieselmotor angetrieben wird, sind für den Winterbetrieb besondere Vorkehrun- gen zu tre󰀨en. Bei dem Betrieb des Dieselgenerators bei Außentemperaturen von -3° bis -10° Celsius ist die Verwendung von “Winterdiesel“ vorgeschrieben. Die Umstellung des Dieselkraftsto󰀨es auf „Winterdiesel“ erfolgt, von Land zu Land unterschiedlich, meist Ende Oktober. Den Zeitpunkt der Umstellung auf “Winterdie- sel“ können sie bei Ihrer Tankstelle erfragen.

• Wenn sie den Dieselgenerator regelmäßig betrei- ben, brauchen Sie keine Vorkehrungen zu tre󰀨en, da die Umstellung auf “Winterdiesel“ automatisch erfolgt.

• Falls Sie den Generator im Herbst für längere Zeit nicht benutzen, aber im Winter wieder einsetzen wollen, empehlt es sich den Tank fast leer zu hal- ten. Erfragen Sie den Zeitpunkt der Umstellung auf „Winterdiesel“ bei Ihrer Tankstelle und füllen Sie den Tank vor Einsetzen der Außentemperaturen von -3° bis -10° Celsius mit „Winterdiesel“.

• Falls es dennoch einmal zu einem “Versulzen“ des Dieselkraftsto󰀨es kommen sollte, müssen Sie den Dieselgenerator für ca. 12 Stunden in einen Raum mit Temperaturen von ca. +10° Celsius bringen.

• Bei halb vollem bis vollem Tank mit normalem Die- selkraftsto󰀨 ist dieser dann, zu entleeren

• Der Tank muss dann mit “Winterdiesel“ aufgefüllt werden. Bei fast leerem bis halb vollem Tank genügt das Auf- füllen mit “Winterdiesel“.w ww.practixx.com

• Nach dem Abnehmen des Diesellters den Diesel- kraftsto󰀨 aus dem Tank über den Trichter in den Die- selkanister leiten. (ACHTUNG: Achten Sie darauf dass der Dieselkanister groß genug ist, die im Tank verbliebene Restmenge aufzunehmen!).

• Nach Beendigung des Entleerens den Zusammen- bau, wie unter „Diesellter wechseln“, vornehmen. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes Wichtiger Hinweis im Fall einer Reparatur: Bei Rücklieferung des Gerätes zur Reparatur beach- ten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und kraftsto󰀨frei an die Servicestation gesendet werden müssen. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Luftlter, Diesellter, Batterie, Ein- spritzdüse

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

14. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem Rohsto󰀨kreis- lauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiede- nen Materialien, wie z.B. Metall und Kunst- sto󰀨e. Führen Sie defekte Bauteile der Son- dermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

• Entsorgen Sie das Altöl ordnungsgemäß. Geben Sie Ihr Altöl an einer Sammelstelle ab. Die meisten Tankstellen, Reparaturwerkstätten oder Wertsto󰀨- höfe nehmen Altöl gebührenfrei zurück. Luftlter Ein häuges Reinigen des Luftlters beugt Vergaser- fehlfunktionen vor. Luftlter reinigen und Luftltereinsätze wechseln

• Der Luftlter sollte alle 30 Betriebsstunden gereinigt werden.

• Entfernen Sie die Motorabdeckung (g)

• Entfernen Sie den Luftlterdeckel (h)

• Entfernen Sie die Filterelemente (23)

• Reinigen Sie die Filterelemente mit Seifenwasser, spülen es anschließend mit klarem Wasser und las- sen diese vor erneutem Einbau gut trocknen.

• Der Zusammenbau erfolgt in umgekehrter Reihen- folge m WARNUNG NIEMALS Benzin oder Reinigungslösungen mit niedri- gem Flammpunkt zum Reinigen des Luftltereinsatzes verwenden. Ein Feuer oder eine Explosion könnten die Folge sein. HINWEIS Niemals den Motor ohne oder mit beschädigtem Luft- ltereinsatz laufen lassen. Schmutz gelangt so in den Motor, wodurch schwerwiegende Motorschäden entste- hen können. In diesem Fall distanzieren sich Verkäufer, sowie Hersteller von jeglichen Garantieleistungen. Diesellter wechseln (Abb.7) Der Diesellter muss geändert werden, Wenn der Filter innen verschmutzt ist oder die Beimischung gesehen wird. Um den Filter zu ändern und Diesel im Tank zu sammeln brauchen Sie einen Trichter and eine leere Dieselkanister. Lösen der Metallbügel auf den beiden Seiten des Fil- ters. Unmittelbar durch den Trichter Kraftsto󰀨schlauch in den Dieselkanister einführen und den Dieseluss be- obachten, bis keine Dieselabüsse. Entfernen Sie den Filter mit Unreinheit und ihn aufgeben. Installieren Sie einen neuen Filter. Tank entleeren

• Um den Tank zu entleeren, gehen Sie zunächst, als wären Sie beim „Diesellter wechseln“.w ww.practixx.com

Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer e󰀨ektiven Nutzung na- türlicher Ressourcen bei. Informationen zu Sammel- stellen für Altgeräte erhalten Sie bei Ihrer Stadtverwal- tung, dem ö󰀨entlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elek- tro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. Batterien und Akkus dürfen nicht in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpich- tet, alle Batterien und Akkus, egal ob sie Schadsto󰀨e* enthalten oder nicht, bei einer Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonen- den Entsorgung zugeführt werden können. *gekennzeichnet mit: Cd = Cadmium, Hg = Quecksil- ber, Pb = Blei Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationa- len Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähn- lichen Produkts oder durch Abgabe bei einer autori- sierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der un- sachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Sto󰀨e, die häug in Elektro und Elektronik-Altgeräten enthalten sind, negative Auswir- kungen auf die Umwelt und die menschliche Gesund- heit haben.

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe scha󰀨en können, wenn Ihre Maschi- ne einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung mögliche Ursache Abhilfe Motor kann nicht gestartet werden Ölabschaltautomatik spricht an (rote LED Ölstand prüfen, Motoröl au󰀨üllen kein Dieselkraftsto󰀨 Dieselkraftsto󰀨 nachfüllen Mechanischer Unterbrecher entriegelt Mechanischen Unterbrecher nach rechts schieben Diesellter verstopft Diesellter reinigen oder ersetzen Luftlter verstopft Luftlter reinigen oder ersetzen Dieselkraftsto󰀨 wegen niedriger Außen- temperatur “versulzt” Vorgehen wie unter Punkt “Winterbetrieb” beschrieben Sicherung ist defekt Defekte Sicherung wechseln Generator hat zu wenig oder keine Spannung Regler oder Kondensator defekt Fachhändler aufsuchen Überstromschutzschalter ausgelöst Verbrauch verringern Luftlter verschmutzt Filter reinigen oder ersetzen Batterie wird nicht geladen Sicherung ist defekt Defekte Sicherung wechselnw ww.practixx.com

Gewährleistung Revisionsdatum 22.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.w ww.practixx.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.practixx.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.practixx.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.practixx.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. http://www.practixx.com/de/service Ersatzteile Zubehör DokumenteKontakt Reparaturw ww.practixx.com

CE-Konformitätserklärung Originalkonformitätserklärung CE Declaration of Conformity Déclaration de conformité CE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

CE-Konformitätserklärung Originalkonformitätserklärung CE Declaration of Conformity Déclaration de conformité CE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

CE-Konformitätserklärung Originalkonformitätserklärung CE Declaration of Conformity Déclaration de conformité CE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen
