MANUALE UTENTE PXSE5000D SCHEPPACH

Generatore di corrente diesel La traduzione dal manuale di istruzioni originale

Spiegazione dei simboli sull‘apparecchio L‘utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni. Il manuale operativo deve essere letto. Prima di utilizzare l‘apparecchio, consultare sempre il paragrafo corrispondente nel manuale per l‘utente. Importante. Parti calde. Mantenersi a distanza. Importante. Spegnere il motore prima di eseguire il rifornimento di carburante. Non e󰀨ettuare il rifornimento mentre l‘apparecchio sta funzionando. Importante. I gas di scarico sono velenosi, pertanto non azionare il motore in spazi non ventilati. Indossare degli otoprotettori. L‘esposizione al rumore può provocare la perdita dell‘udito. Avviso di tensione elettrica Procedere con la dovuta attenzione quando si ha a che fare con carburanti e lubricanti! Disinserire il cavo di accensione, prima di eseguire degli interventi di manutenzione e leggere attentamente le istruzioni. Non esporre l‘apparecchio alla pioggia. Quando si avvia il motore si producono scintille. Queste possono incendiare dei gas inammabili presenti nelle vicinanze. È tassativamente vietato utilizzare amme libere o fumare nei pressi dell‘apparecchio! Non esporre ai raggi diretti del sole m Attenzione! Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono con- trassegnati dal seguente simbolow ww.practixx.com

L‘età minima richiesta per gli operatori deve essere as- solutamente rispettata. Oltre alle indicazioni di sicurezza contenute nelle pre- senti istruzioni per l‘uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l‘utiliz- zo di macchine simili. Si declina ogni responsabilità in caso di incidenti o dan- ni dovuti al mancato rispetto delle presenti istruzioni per l‘uso e delle indicazioni di sicurezza.

2. Indicatore del serbatoio (1)

3. Coperchio del serbatoio (2)

4. Ganci da trasporto (21)

5. Sportello manutenzione (5)

6. Rulli di guida (6)

9. Spia di avvertimento pressione dell’olio (8)

12. Interruttore di sicurezza 400V~ (10)

16. Interruttore di sicurezza 12V CC (13)

17. Presa di corrente 230V (2x) (16)

18. Interruttore di sicurezza 230V~ (12)

19. Set di ssaggio batteria (19)

3. Contenuto della fornitura

• Istruzioni per l‘uso

• Set di ssaggio batteria

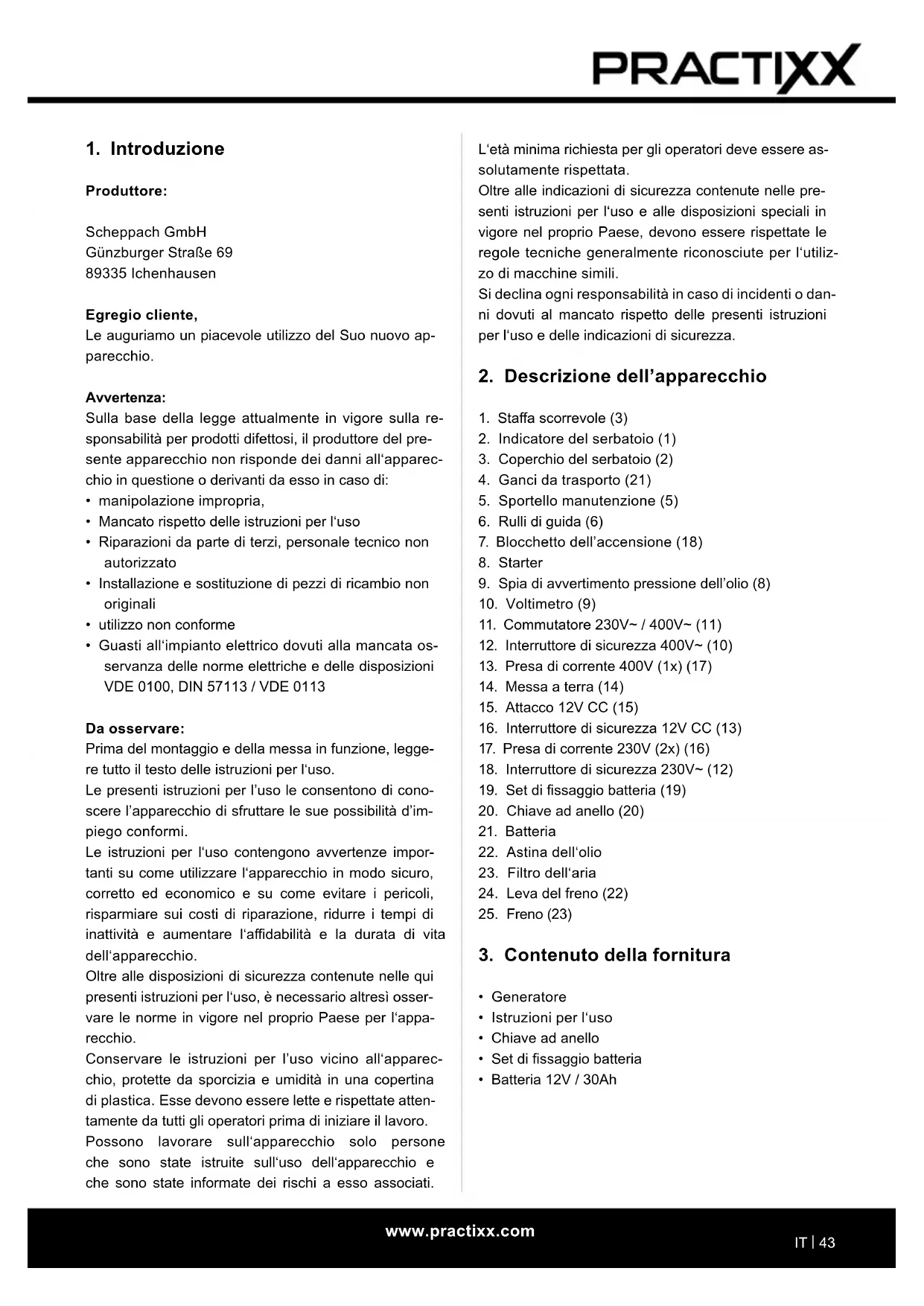

Produttore: Scheppach GmbH Günzburger Straße 69 89335 Ichenhausen Egregio cliente, Le auguriamo un piacevole utilizzo del Suo nuovo ap- parecchio. Avvertenza: Sulla base della legge attualmente in vigore sulla re- sponsabilità per prodotti difettosi, il produttore del pre- sente apparecchio non risponde dei danni all‘apparec- chio in questione o derivanti da esso in caso di:

• manipolazione impropria,

• Mancato rispetto delle istruzioni per l‘uso

• Riparazioni da parte di terzi, personale tecnico non autorizzato

• Installazione e sostituzione di pezzi di ricambio non originali

• utilizzo non conforme

• Guasti all‘impianto elettrico dovuti alla mancata os- servanza delle norme elettriche e delle disposizioni

VDE 0100, DIN 57113 / VDE 0113

Da osservare: Prima del montaggio e della messa in funzione, legge- re tutto il testo delle istruzioni per l‘uso. Le presenti istruzioni per l’uso le consentono di cono- scere l’apparecchio di sfruttare le sue possibilità d’im- piego conformi. Le istruzioni per l‘uso contengono avvertenze impor- tanti su come utilizzare l‘apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l‘a󰀩dabilità e la durata di vita dell‘apparecchio. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l‘uso, è necessario altresì osser- vare le norme in vigore nel proprio Paese per l‘appa- recchio. Conservare le istruzioni per l’uso vicino all‘apparec- chio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate atten- tamente da tutti gli operatori prima di iniziare il lavoro. Possono lavorare sull‘apparecchio solo persone che sono state istruite sull‘uso dell‘apparecchio e che sono state informate dei rischi a esso associati.w ww.practixx.com

• In particolare provvedere immediatamente a (far) riparare qualsiasi guasto in grado di compromettere la sicurezza!

• Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indica- te nei Dati tecnici devono essere rispettate.

• Le disposizioni antinfortunistiche in vigore e tutte le altre normative tecniche di sicurezza generalmente riconosciute devono essere rispettate.

• Il generatore può essere utilizzato, sottoposto a ma- nutenzione o riparato solo da persone che hanno familiarità con lo stesso e sono state informate sui pericoli. Eventuali modiche arbitrarie della mac- china comportano l’esclusione di responsabilità del produttore per eventuali danni conseguenti.

• Il generatore può essere utilizzato solo per lavo- ri per i quali è stato costruito ed è descritto nelle istruzioni per l’uso.

• Il generatore può essere utilizzato solo con acces- sori originali e utensili originali del produttore.

• Qualsiasi uso diverso risulta non conforme alla de- stinazione d‘uso. Il produttore non si assume alcuna responsabilita per i danni risultanti da tale uso. Il rischio e esclusivamente a carico dell‘utilizzatore. Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industria- le. Non ci si assume alcuna responsabilità se l‘appa- recchio è impiegato nel quadro di un‘attività commer- ciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza

Il presente dispositivo soddisfa le disposizioni di sicurezza previste per macchine elettriche

• Leggere attentamente le istruzioni per l’uso prima di mettere in funzione il generatore.

• Un utilizzo improprio può provocare danni a perso- ne e oggetti. Le persone che non hanno familiarità con le istruzioni per l‘uso non possono utilizzare l‘apparecchio. Conservare attentamente le istru- zioni d‘uso.

• L‘utilizzo dell‘apparecchio da parte di bambini e giovani non è consentito.

• In caso di utilizzo non conforme e di modiche del- la macchina, il produttore non si assume alcuna responsabilità.

• Osservare anche le avvertenze di sicurezza, le istruzioni di montaggio e d‘uso e le disposizioni antinfortunistiche generali in vigore.

4. Impiego conforme alla destinazio-

ne d‘uso Utilizzare la macchina solo in modo conforme all‘uso previsto. Un uso diverso o che oltrepassi quello previ- sto è da considerarsi non conforme. L‘utente/l‘operato- re, e non il fabbricante, è unico responsabile dei danni o delle lesioni provocati da un uso non conforme. Questo gruppo elettrogeno può alimentare lampadine ad incandescenza, dispositivi di riscaldamento, mac- chine foratrici, pompe dell‘acqua ecc. Non superare il limite di carico indicato per il gruppo elettrogeno. Il gruppo elettrogeno non può essere utilizzato per alimentare apparecchi che presentano un elevato assorbimento di corrente. Il gruppo elettrogeno non può essere utilizzato per apparecchiature di precisione, come ad esempio computer. Tali apparecchi di precisione, in determi- nare condizioni, possono essere danneggiati dalla di- storsione dovuta all’onda larga durante l’erogazione di potenza del gruppo elettrogeno. Non collegare il gruppo elettrogeno all‘impianto elettrico di un edicio. L‘osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l‘uso sono fon- damentali al ne di un utilizzo del dispositivo conforme alla destinazione d‘uso. Il personale addetto all‘uso e alla manutenzione della macchina deve possedere una certa dimestichezza con la stessa ed essere a cono- scenza dei possibili pericoli. Occorre inoltre attenersi scrupolosamente alle norme antinfortunistiche in vigore. Rispettare le altre norme generali nel campo della me- dicina del lavoro e della tecnica di sicurezza. Modiche alla macchina escludono completamente la responsa- bilità del produttore per i danni che ne derivano. La macchina può essere utilizzata soltanto con compo- nenti e accessori originali del produttore. Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.

• Utilizzare il generatore solo in perfette condizioni tecniche e secondo le disposizioni, attenendosi alle istruzioni d’uso nella piena consapevolezza dei ri- schi e delle norme di sicurezza!w ww.practixx.com

• Per prevenire ustioni, non toccare il tubo di scappa- mento ed altri componenti del motore e del genera- tore che si riscaldano in esercizio.

• Non collegare il dispositivo alla presa della corrente di casa.

• Non collegare ad altre fonti di corrente elettrica. Nelle seguenti condizioni, l‘esercizio del generatore è assolutamente vietato:

• in caso di variazione del numero di giri del motore

• in caso di calo della potenza elettrica

• in caso di accensioni non corrette

• in caso di scintille

• in caso di vibrazione eccessiva

• in caso di amme o di persone che fumano

• in caso di pioggia o di cattive condizioni meteo- rologiche

• in caso di pioggia o di cattive condizioni meteo- rologiche

• in caso di surriscaldamento di apparecchi collegati

• in caso di danni alle prese di corrente Il sistema del carburante deve essere controllato regolarmente per vericare la presenta di punti non a tenuta e tracce di usura come condotti corrosi o porosi, fascette lente e danni al serbatoio o al coper- chio del serbatoio. Prima del funzionamento, eliminare qualsiasi difetto. Il generatore dovrebbe essere utilizzato, sottoposto a manutenzione e rifornito solo nelle seguenti con- dizioni:

• Areazione su󰀩ciente. Evitare ambienti in cui posso- no accumularsi fumi, ad es. buche, cantine, scavi e sentine. Fare attenzione alla corrente d‘aria e alla temperatura. La temperatura ambiente non dovreb- be superare i 40°C.

• In caso di ambienti chiusi, far uscire i gas di scarico attraverso i tubi. I gas di scarico del motore con- tengono monossido di carbonio, un gas velenoso, inodore e incolore, che in caso di inalazione provo- ca gravi danni alla salute e può causare addirittura la morte.

• Rifornire il generatore solo n caso di illuminazione su󰀩ciente. Evitare di versare carburante. Non rifor- nire mai il generatore durante l’esercizio. Lasciare che il motore si ra󰀨reddi prima del rifornimento per circa due minuti. Nota importante: accertarsi che le persone che lavorano con questo apparecchio abbiano letto approfonditamente e com- preso le presenti istruzioni per l‘uso. Non utilizzare mai questo apparecchio all‘interno di edici o in ambienti senza su󰀩ciente aerazione. I gas di scarico contengono monossido di carbo- nio, un gas inodore ma velenoso. Attenzione! Il generatore presenta oscillazioni di tensione che possono eventualmente danneggiare i seguenti ap- parecchi:

• Apparecchi come televisore/TV, dispositivi audio e video,

• Prodotti o dispositivi a comando elettrico Indicazioni di sicurezza Leggere attentamente le presenti istruzioni per l‘uso - Familiarizzare con questo apparecchio. Osservare per questo apparecchio le istruzioni d‘uso, le re- strizioni e i possibili pericoli.

• Appoggiare il dispositivo su una base solida.

• Il carico non deve superare la potenza indicata sulla targhetta del modello del generatore. Il sovraccari- co causa danni all‘apparecchio oppure la riduzione della vita utile.

• Il motore non può essere messo in funzione ad un numero di giri eccessivo. L‘esercizio del motore ad un numero di giri eccessivo implica pericolo di le- sioni. Non si devono modicare i pezzi che possono inuenzare in numero di giri standard.

• Dispositivi con componenti difettosi o mancanti oppure senza involucro protettivo o copertura non devono essere utilizzati. Informazioni sui pezzi di ricambio sono disponibili presso il proprio servizio clienti.

• Non utilizzare né conservare Il dispositivo in am- biente bagnato o umido oppure su superci alta- mente conduttive come rivestimenti di metallo o costruzioni in acciaio. In caso di esercizio dell‘ap- parecchio in condizioni come quelle indicate, indos- sare assolutamente calzature o stivali di gomma ed utilizzare un interruttore anti-dispersione.

• Tenere il generatore pulito e privo di olio, sporcizia ed altro materiale estraneo.

• Accertarsi che il cavo di prolunga, cavo di corren- te e tutti i componenti elettrici siano in condizioni perfette. Non utilizzare mai i dispositivi elettrici con cavi danneggiati o difettosi.w ww.practixx.com

• Pericolo di lesioni dovuti a elettricità a causa dell‘u- tilizzo di cavi di alimentazione elettrica inadeguati.

• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.

• I rischi residui possono essere minimizzati se si ri- spettano complessivamente le “Indicazioni di sicu- rezza”, l‘“Utilizzo conforme” e le istruzioni per l’uso.

• Tenere lontane le mani dalla zona di lavoro quando la macchina è in funzione.

Generatore AVR Tipo di protezione IP23M Potenza continua P nom (S1) 3000 W con 230V~ 4200 W con 400V 3~ Potenza P max (S2/5min) 3300W con 230V~ 5000 W con 400V 3~ Tensione nominale U nenn 230 V~ 400 V 3~ 12V CC Corrente nominale I nenn 230V - 13A 400V - 7,6A 12V - 8,3A Frequenza F nenn 50 Hz Tipo motore di comando 4 tempi ra󰀨reddato ad aria Cilindrata 418 cm³ Potenza max. (motore) 5,7 kW Carburante Gasolio Capacità del serbatoio 16 l Olio motore 1,65 l Tipo di olio motore 15W40 Consumo con carico 2/3 ca. 1,43 l/h Peso 145,9 kg Classe di potenza G1 Classe di qualità B Altezza di montaggio (sopra il livello zero) 1000 m Con riserva di modiche tecniche!

• Non e󰀨ettuare il rifornimento vicino a amme libe- re, lampade di controllo o dispositivi elettrici che producono scintille come elettroutensili, saldatrici e retticatrici.

• Controllare che silenziatore e ltro dell‘aria siano in perfette condizioni. In caso di mancate accensioni, questi componenti fungono da protezione contro le amme.

• Non fumare nei pressi del generatore. Non indos- sare abiti larghi, gioielli o oggetti simili che possono essere catturati dall’avviamento o da altri compo- nenti rotanti. Il generatore è stato costruito secondo lo stato della tecnica e sulla base di regole di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui. Inoltre, nonostante tutte le misure precauzionali adot- tate, possono comunque venirsi a creare dei rischi residui non evidenti.

• I rischi residui possono essere minimizzati se si ri- spettano complessivamente le “Avvertenze di sicu- rezza”, l‘“Utilizzo conforme” e le istruzioni per l’uso. Pericoli e misure di protezione Gas di scarico: Inalazione dei gas di scarico Utilizzare l‘apparecchio solo all‘aperto Ustioni: Contatto con il tubo di scarico Far ra󰀨reddare l‘apparecchio Esplosione-incendio: Il gasolio è inammabile Divieto di fumare durante il rifornimento e i lavori Avviso! Questo attrezzo elettrico genera un campo magnetico durante l‘esercizio. Tale campo può dan- neggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mor- tali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell‘im- pianto medico prima di utilizzare l‘attrezzo elettrico. Rischi residui La macchina è stata costruita secondo lo stato attuale della tecnica e conformemente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impie- go, si possono presentare rischi residui.w ww.practixx.com

8. Allestimento / Prima della messa in

funzione L’apparecchio è premontato dalla fabbrica! Prima della messa in funzione Collegamento della batteria (Fig. 5) Preparazione e collegamento della batteria. Fissare la batteria (21) con il set di ssaggio (19) nell’apparecchio. Collegare prima il cavo rosso (+) e poi il cavo nero (-) alla batteria. m ATTENZIONE! Controllare prima dell‘avvio del motore:

• Il livello del carburante; rabboccare all‘occorrenza - il serbatoio dovrebbe essere almeno pieno a metà

• provvedere ad una ventilazione su󰀩ciente dell‘ap- parecchio

• Eventualmente scollegare l’apparecchio elettrico dal generatore elettrico

• lo stato del ltro dell‘aria

• lo stato dei condotti del carburante

• il posizionamento stabile dei collegamenti a vite esterni Attenzione! Prima del primo utilizzo, rabboccare con olio. Prima di qualsiasi utilizzo, controllare il livello dell‘olio con il motore spento e in supercie piana. Utilizzare olio a quattro tempi oppure un olio HD di massima qualità equivalente. SAE 15W-40 è raccomandato per l’uso generale a tutte le temperature. Vericare il livello dell’olio (Fig. 6 + 8) Rimuovere lo sportello di manutenzione (5) e il tappo di rabbocco dell’olio (22) e pulire l’asta di misurazione. Controllare il livello dell‘olio spingendo l‘asta a immer- sione nel bocchettone, senza avvitare il tappo. Qualo- ra il livello dell‘olio fosse scarso, rabboccare con olio raccomandato no al bordo inferiore del bocchettone dell‘olio. Rabboccare con carburante

• Per rifornire di carburante l’apparecchio, aprire il coperchio del serbatoio (3) ruotandolo in senso an- tiorario.

• Riempire il contenitore di riserva con carburante

• Chiudere il serbatoio ruotando il relativo coperchio (3) in senso orario. Modalità operativa S1 (funzionamento continuo) La macchina può operare costantemente alla potenza specicata. Modalità operativa S2 (funzionamento a breve du- rata) La macchina può operare alla potenza massima per un breve periodo. La macchina deve poi rimanere ferma per un certo lasso di tempo, per non riscaldarsi in modo non ammesso. Rumori e vibrazioni m Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB (A), usare degli otoprotettori adeguati. Valori caratteristici delle emissioni sonore Livello di potenza acustica L

Aprire l‘imballaggio ed estrarre con cautela l‘apparec- chio. Rimuovere il materiale di imballaggio nonché le sta󰀨e di sicurezza per il trasporto e l‘imballaggio (se presenti). Controllare se il contenuto della fornitura è completo. Controllare l‘apparecchio e gli accessori per rilevare l‘eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta tra- sportatrice. Non si accettano reclami successivi. Ove possibile, conservare l‘imballaggio no alla sca- denza della garanzia. Prima dell‘impiego familiarizzare con l‘apparecchio con l‘ausilio delle istruzioni per l‘uso. Utilizzare solo pezzi originali per quanto riguarda ac- cessori e pezzi di ricambio o soggetti ad usura. È pos- sibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato. In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l‘anno di costruzione dell‘apparecchio. m ATTENZIONE! L‘apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devo- no giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e so󰀨ocamento!w ww.practixx.com

9. Messa in funzione

• Controllare se il selettore di potenza meccanico. (a) si è innestato nella posizione a destra.

• Importante! Il selettore di potenza viene imposta- to in fabbrica e non deve essere modicato.

• Posizionare l’interruttore ON/OFF (7) con la chiave su “ON”.

• Tirare la leva starter (8) e ruotare l’interruttore on/ o󰀨 con la chiave su “Start”. Rilasciare la leva starter dopo ca. 5 secondi e i motore inizia a girare.

• Quando il motore è avviato, ruotare l’interruttore on/ o󰀨 indietro in posizione “ON”.

• Se il motore non si accende subito (in particolare dopo che il serbatoio è stato vuoto oppure dopo la sostituzione del ltro diesel), ripetere il processo di accensione, tirando nuovamente la leva starter. Avvertenza: Alcuni apparecchi elettrici (gattuccio a motore, trapani ecc.) possono assorbire una corrente maggiore, se vengono messi un funzioni in condizioni più impegnative. Alcuni apparecchi elettronici (ad es. televisioni, computer.) non devono essere azionati con un generatore. Richiedere informazioni, in caso di dub- bi, al fabbricante del proprio dispositivo. Protezione contro il sovraccarico Il generatore elettrico è dotato di una protezione da so- vraccarico. Questa protezione mette fuori tensione le prese di corrente in caso di sovraccarico. Attenzione! In questi casi, ridurre la potenza elettrica prelevata dal generatore o rimuovere le apparecchiatu- re difettose collegate. Attenzione! Sostituire gli interruttori di sovraccarico solo con interruttori di sovraccarico con le stesse ca- ratteristiche di potenza. Contattare il servizio clienti. Attacco 12V CC: In caso di sovraccarico, l’attacco 12V CC (15) viene disattivato. Per rimettere l’attacco 12V CC in funzione, premere l’interruttore di protezione da sovraccarico (16). Prese di corrente 230V~: In caso di sovraccarico, le prese di corrente 230V~ (17) vengono disattivate. Per rimettere le prese di corrente 230V~ in funzione, premere l’interruttore di sovracca- rico (18). Carburante consigliato Per questo motore è necessario esclusivamente ga- solio. m Utilizzare solo carburante nuovo e pulito. Acqua e impurità nel gasolio danneggiano il sistema di alimentazione del carburante. Volume del serbatoio: 16 litri m Rifornire in una zona ben ventilata con il motore spento. Se il motore era in funzione poco prima, lasciarlo prima ra󰀨reddare. Non rifornire mai il mo- tore in un edicio, dove i vapori del gasolio posso- no raggiungere amme o scintille. I vapori del gasolio sono estremamente inamma- bili ed esplosivi. Essa può causare ustioni altre gravi lesioni in caso di contatto con il carburante.

• Spegnere il motore e tenerlo lontano da fonti di calo- re, scintille nonché amme.

• Fare rifornimento solo all‘aperto.

• Raccogliere immediatamente il gasolio versato. Sicurezza elettrica I cavi di alimentazione elettrica e gli apparecchi colle- gati si devono trovare in condizioni perfette. Possono essere collegati soltanto apparecchi, la cui indicazione di tensione combacia con la tensione in uscita del generatore elettrico. Non collegare mai il generatore di corrente alla rete elettrica (presa di corrente). Le lunghezze dei cavi per il consumatore devono esse- re mantenute quanto più corte possibile. Tutela dell‘ambiente Consegnare ad un apposito centro di raccolta i ma- teriali di esercizio e di manutenzione usati. Riciclare i materiali di imballaggio, metallo e plastica. Messa a terra Per disperdere le cariche statiche è necessario colle- gare a terra l‘alloggiamento dell‘apparecchio. A tal ne collegare un cavo da un lato al terminale di messa a terra (14) del generatore di corrente e dall’altro ad una massa esterna (ad es. un picchetto di terra).w ww.practixx.com

• Se il generatore in autunno non viene utilizzato per un periodo prolungato, ma lo si vuole riutilizzare in inverno, si consiglia di tenere il serbatoio quasi vuo- to. Chieder presso il proprio distributore il momento di passaggio al “gasolio invernale” e riempire il ser- batoio con “gasolio invernale” prima che si verichi- no temperature esterne da -3° no a -10° gradi.

• Qualora dovesse comunque avvenire una “cristal- lizzazione” del gasolio, occorre tenere il generatore diesel per circa 12 ore in un ambiente con tempera- ture di ca. +10° gradi.

• In caso di serbatoio pieno completamente o a metà con gasolio normale, è necessario poi svuotarlo

• Il serbatoio deve poi essere rabboccato con “gasolio invernale”. In caso di serbatoio Vuoto completamente o a metà, è su󰀩ciente il rabbocco con “gasolio invernale”.

Si raccomanda di pulire l‘apparecchio subito dopo ogni utilizzo. Pulire regolarmente l‘apparecchio con un panno umido e del sapone molle. Non impiegare detergenti o sol- venti; questi potrebbero corrodere le parti di plastica dell‘apparecchio. Assicurarsi che non possa penetrare acqua all‘interno dell‘apparecchio.

m AVVISO Prima del trasporto o del deposito in spazi chiusi, la- sciare ra󰀨reddare il motore della macchina, per evitare ustioni ed escludere qualsiasi rischio di incendio. Se si desidera trasportare l’apparecchio, occorre per prima cosa svuotare il serbatoio. Pulire l‘apparecchio con una spazzola o una scopetta eliminando lo sporco grossolano.

Conservare l‘apparecchio e i suoi accessori in un luo- go buio, asciutto, al riparo dal gelo e non accessibile a bambini. La temperatura di stoccaggio ideale è com- presa tra 5 e 30 °C. Conservare l‘attrezzo nel suo imballaggio originale. Coprire l‘attrezzo per proteggerlo da polvere o umidità. Conservare le istruzioni per l‘uso nei pressi dell‘attrez- zo. Presa di corrente 400V 3~: In caso di sovraccarico, la presa di corrente 400V 3~ (13) viene disattivata. Per rimettere la presa di corrente 400V 3~ in funzione, premere l’interruttore di protezio- ne da sovraccarico (12).

• Posizionando il commutatore (11) a sinistra, è possi- bile utilizzare le prese di corrente 230V~.

• Posizionando il commutatore (11) a destra, si attiva la presa di corrente 400V 3~.

• Il generatore elettrico è adatto per apparecchi a cor- rente alternata da 230 V~ e 400 V 3~.

• Sull’attacco 12V CC (15) è possibile ricaricare una batteria da 12V. A tale scopo utilizzare un cavo adat- tatore.

• Attenzione! Il generatore di corrente non è adatto per essere collegato come corrente di emergenza domestica alla rete domestica. Ciò può causare danni al generatore o ad altri apparecchi elettrici. Spegnimento del motore

• Lasciare che il generatore elettrico funzioni breve- mente senza carico prima di disattivarlo, in modo che il gruppo possa “post-ra󰀨reddarsi”.

• Posizionare l’interruttore ON/OFF (7) con la chiave su “OFF”. Indicatore di avvertimento dell’olio (9) L’indicatore si attiva se il livello dell’olio è troppo basso e disattiva il motore. Quando il livello dell’olio è nuova- mente su󰀩ciente è possibile riavviare il motore. Funzionamento invernale Poiché il generatore è azionato da un motore diesel, occorre prendere particolari misure precauzionali durante la stagione invernale. Nel funzionamento del generatore diesel a temperature esterne da -3° no a -10° C è necessario utilizzare un “gasolio invernale”. Il passaggio da gasolio a “gasolio invernale” avviene, con possibili variazioni di paese a paese, normalmente alla ne di ottobre. Il momento esatto per eseguire il passaggio al “gasolio invernale” può essere richiesto presso il proprio distributore.

• Se il generatore diesel viene messo in funzione regolarmente, non è necessario prendere provve- dimenti, poiché il passaggio al “gasolio invernale” avviene in automatico.w ww.practixx.com

Sostituire il ltro diesel (Fig. 7) Il ltro diesel deve essere sostituito quando presenta dello sporco all’interno o quando l’aggiunta di liquidi è visibile. Per sostituire il ltro e raccogliere il gasolio nel serbatoio è necessario un imbuto e un altra tanica per gasolio vuota. Allentare le sta󰀨e metalliche su entrambi i lati del ltro. Inserire direttamente attraverso l’imbuto il tubo essibi- le del carburante nella tanica del gasolio e osservare il usso di gasolio, no a che non ne fuoriesce più. Ri- muovere il ltro sporco e smaltirlo. Montare un nuovo ltro. Svuotare il serbatoio

• Per svuotare il serbatoio procedere come per la so- stituzione del ltro diesel.

• Dopo la rimozione del ltro diesel, scaricare il ga- solio dal serbatoio attraverso l’imbuto nella tanica. (ATTENZIONE: Accertarsi che la tanica per il gaso- lio sia abbastanza grande per raccogliere la quantità residua rimasta nel serbatoio!).

• Al termine dello svuotamento eseguire il montaggio come descritto al punto “Sostituzione del ltro die- sel”. In caso di domande indicare i seguenti dati:

• Dati della piastrina indicatrice della macchina

• Dati della piastrina indicatrice del motore Avviso importante in caso di riparazione: In caso di restituzione dello strumento per riparazione, tenere presente che l‘apparecchio per motivi di sicu- rezza, deve essere rispedito alla stazione di servizio senza olio né carburante. Informazioni sulle riparazioni Occorre notare che in questo prodotto i seguenti com- ponenti sono soggetti a naturale usura o usura legata all‘uso e sono richiesti i seguenti pezzi come materiali di consumo. Pezzi soggetti a usura*: ltro dell’aria, ltro diesel, bat- teria, iniettore

• non necessariamente compreso nell‘ambito della for- nitura! I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal ne il codice QR che si trova in prima pagina.

Cambio dell‘olio Il cambio dell‘olio motore deve essere eseguito con il motore che si trova a temperatura d‘esercizio.

• Per il cambio dell’olio, tenere a portata di mano un contenitore adatto che non presenti perdite.

• Rimuovere il rivestimento del motore (5)

• Aprire il tappo lettato di rabbocco dell’olio (22)

• Aprire il tappo di scarico dell’olio (c) e scaricare l’olio motore caldo tramite il canale di scarico sottostante in un recipiente di raccolta.

• Rabboccare l’olio motore no alla tacca superiore dell’asta di misurazione

• Smaltire l‘olio usato in modo regolare. Consegnare l’olio usato ad un centro di raccolta e smaltimento. La maggior parte delle stazioni di rifornimento, delle o󰀩cine di riparazione e dei centri di riciclaggio ritira- no l’olio usato gratuitamente. Filtro dell‘aria Una pulizia frequente del ltro dell‘aria previene mal- funzionamenti del carburatore. Pulizia del ltro dell‘aria e sostituzione delle rela- tive cartucce

• Il ltro dell‘aria dovrebbe essere pulito ogni 30 ore di servizio.

• Rimuovere il rivestimento del motore (g)

• Rimuovere il coperchio del ltro dell’aria (h)

• Rimuovere gli elementi ltranti (23)

• Pulire gli elementi del ltro con acqua saponosa, sciacquare poi con acqua pulita e lasciarli asciugare bene prima del nuovo montaggio.

• Il montaggio avviene seguendo la procedura inversa m AVVISO Non utilizzare MAI benzina o soluzioni detergenti con un basso grado di inammabilità per pulire la cartuc- cia del ltro dell’aria. Ciò potrebbe causare incendi o esplosione. AVVERTENZA Non fare mai girare il motore senza la cartuccia del l- tro dell‘aria o nel caso in cui questa sia danneggiata. Se la sporcizia penetra nel motore possono prodursi gravi danni al motore. In questo caso il venditore, non- ché il produttore, prende le distanze da qualsiasi richie- sta di prestazioni in garanzia.w ww.practixx.com

14. Smaltimento e riciclaggio

Il presente dispositivo è imballato in modo da evitare danni di trasporto. L‘imballaggio è rea- lizzato con una materia prima e può quindi es- sere riutilizzato o riciclato. Il dispositivo e i relativi accessori sono compo- sti da diversi materiale, come ad es. metallo e plastica. Portare i componenti difettosi presso un cen- tro di smaltimento per riuti speciali. Chiedere informa- zioni ad un negozio specializzato o presso l‘ammini- strazione comunale! Non smaltire i dispositivi usati insieme ai riuti domestici! Questo simbolo indica che il prodotto non deve essere smaltito con i riuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi naziona- li. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può es- sere eseguito per esempio restituendo il prodotto vec- chio all‘atto dell‘acquisto di un prodotto simile o conse- gnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La manipolazione impropria di riuti di apparecchiature può ripercuotersi negativamente sull‘ambiente e sulla salute umana a causa di sostanze potenzialmente pe- ricolose spesso contenute nei riuti di apparecchiatu- re. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo e󰀩ciente le risorse. Le infor- mazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l‘azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettri- ci ed elettronici usati o presso il servizio di nettezza urbana. Non smaltire le batterie e gli accumulatori insieme ai riuti domestici! In qualità di utenti, siete obbligati dalla legge a consegnare batterie ed accumulatori, a pre- scindere dal fatto che contengano o meno so- stanze nocive*, presso un centro di raccolta nel proprio comune/quartiere o presso il rivenditore, in modo che sia possibile procedere ad uno smaltimento di tali com- ponenti in modo ecologico. *contrassegnati con: Cd = Cadmio, Hg = Mercurio, Pb = Piombow ww.practixx.com

15. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all‘o󰀩cina del servizio assistenza. Guasto Possibile causa Rimedio Non è possibile avviare il motore Il dispositivo automatico di disattivazione dell’olio scatta (LED rosso Controllare il livello dell‘olio, rabboccare l‘olio motore gasolio assente Rabboccare con gasolio Dispositivo di interruzione meccanico sbloccato Spostare il dispositivo di interruzione meccanico verso destra Filtro diesel ostruito Pulire o sostituire il ltro diesel Filtro dell’aria otturato Pulire o sostituire il ltro dell‘aria Gasolio “cristallizzato” a causa di basse temperature esterne Procedere come descritto al punto “Modalità invernale” Fusibile difettoso Sostituire il fusibile difettoso Il generatore ha una tensione insu󰀩ciente o assente Regolatore o condensatore difettoso Rivolgersi a rivenditori specializzati Salvamotore scattato Ridurre il consumo Filtro dell‘aria sporco Pulire o sostituire il ltro La batteria non viene più ricaricata Fusibile difettoso Sostituire il fusibile difettosow ww.practixx.com
