LIETOŠANAS INSTRUKCIJA PXSE5000D SCHEPPACH

Dīzeļdegvielas strāvas ģenerators Oriģinālās lietošanas instrukcijas tulkojums

Simbolu, kas atrodas uz ierīces, skaidrojums Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus. Izlasiet lietošanas rokasgrāmatu. Pirms izmantojat ierīci, vienmēr skatieties atbilstošo punktu lietotāja rokasgrāmatā. Svarīgi. Karstas daļas. Ievērojiet drošu distanci. Svarīgi. Izslēdziet motoru pirms degvielas papildināšanas. Nepapildiniet degvielu ierīces darbības laikā. Svarīgi. Izplūdes gāzes ir indīgas, tādēļ nedarbiniet motoru neventilētās vietās. Valkājiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. Brīdinājums par elektrisko spriegumu Esiet ļoti uzmanīgi, rīkojoties ar degvielu un smērvielām! Pirms apkopes darbu veikšanas atvienojiet aizdedzes vadu un izlasiet norādes. Sargājiet ierīci no lietus. Motora iedarbināšanas brīdī rodas dzirksteles. Tās var viegli aizdedzināt tuvumā esošās aizdedzināmās gāzes. Ierīces tuvumā ir kategoriski aizliegtas atklātas liesmas vai smēķēšana! Nepakļaujiet tiešam saules starojumam m Ievērībai! Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmiw ww.practixx.com

Papildus šajā lietošanas instrukcijā sniegtajiem drošī- bas norādījumiem un attiecīgās valsts īpašajiem notei- kumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu. Mēs neuzņemamies atbildību par nelaimes gadīju- miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. Degvielas tvertnes rādītājs (1)

3. Degvielas tvertnes vāks (2)

4. Transportēšanas kāsis (21)

7. Aizdedzes slēdzene (18)

9. Eļļas spiediena signāllampiņa (8)

12. Drošības relejs 400V~ (10)

13. 400V kontaktligzda (1x) (17)

14. Zemējuma pieslēgums (14)

15. 12V DC (līdzstrāvas) pieslēgums (15)

16. 12V DC (līdzstrāvas) drošības relejs (13)

17. 230V kontaktligzda (2x) (16)

18. Drošības relejs 230V~ (12)

19. Akumulatora stiprinājuma komplekts (19)

22. Eļļas mērstienis

• Apaļā uzgriežņu atslēga

• Akumulatora stiprinājuma komplekts

• Akumulators 12V / 30AH

4. Noteikumiem atbilstoša lietošana

Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierī- ces lietošana citiem mērķiem ir uzskatāma par notei- kumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

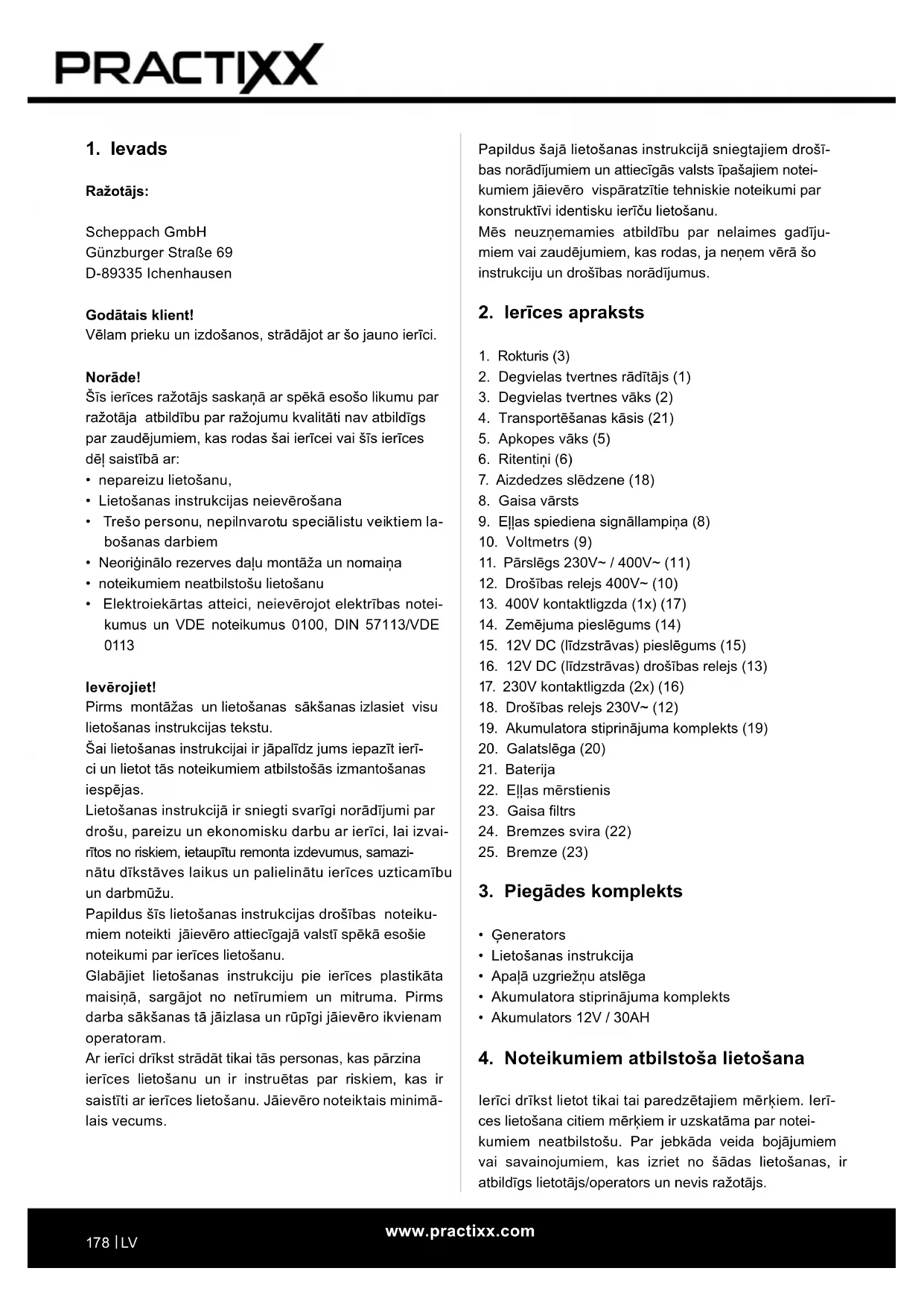

Ražotājs: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Godātais klient! Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci. Norāde! Šīs ierīces ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,

• Lietošanas instrukcijas neievērošana

• Trešo personu, nepilnvarotu speciālistu veiktiem la- bošanas darbiem

• Neoriģinālo rezerves daļu montāža un nomaiņa

• noteikumiem neatbilstošu lietošanu

Ievērojiet! Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt ierī- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas. Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai- rītos no riskiem, ietaupītu remonta izdevumus, samazi- nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteiku- miem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu. Glabājiet lietošanas instrukciju pie ierīces plastikāta maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimā- lais vecums.w ww.practixx.com

• Ģeneratoru drīkst lietot tikai ar ražotāja oriģināla- jiem piederumiem un oriģinālajiem instrumentiem.

• Jebkura lietošana, kas neatbilst šim mērķim, ir uz- skatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uzņemas vienīgi pats lietotājs. Ņemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Šī ierīce atbilst elektrisko mašīnu norādītajiem drošības noteikumiem

• Uzmanīgi izlasiet lietošanas instrukciju, pirms sākat lietot ģeneratoru.

• Nelietpratīga lietošana var radīt kaitējumus perso- nām un bojājumus mantām. Personas, kas nepār- zina instrukciju, nedrīkst vadīt ierīci. Rūpīgi uzgla- bājiet lietošanas instrukciju.

• Bērniem un jauniešiem nav atļauta ierīces lietošana.

• Nelietpratīgas lietošanas, kā arī ierīcei veiktu izmai- ņu gadījumā ražotājs neuzņemas nekādu atbildību.

• Ievērojiet arī drošības norādījumus, montāžas un lietošanas instrukciju, kā arī bez tam vēl vispārē- jos spēkā esošos nelaimes gadījumu novēršanas noteikumus. Svarīga norāde! Pārliecinieties, vai personas, kas darbojas ar šo ierīci, pirms lietošanas ir pamatīgi izlasījušas un izpratušas šo lietošanas instrukciju. Nekad nelietojiet šo ierīci ēkās vai vidē bez pietieka- mas pieplūdes ventilācijas. Izplūdes gāzes satur oglekļa oksīdu, kas ir indīga gāze bez smaržas. Ievērībai! Ģeneratoram rodas sprieguma svārstības, kuras ie- spējami var bojāt šādas ierīces:

• Televīzijas aparatūru / televizorus / audio-video ierīces,

• Ražojumus vai ierīces ar elektronisku vadību Drošības norādījumi Rūpīgi izlasiet šo instrukciju – iepazīstieties ar šo ierīci. Ievērojiet šai ierīcei spēkā esošos lietošanas norādījumus, ierobežojumus un iespējamos riskus. Šis ģeneratora agregāts var apgādāt ar strāvu kvēl- spuldzes, sildītājus, urbjmašīnas, ūdens sūkņus utt. Nepārsniedziet ģeneratora agregātam norādīto slo- dzes robežu. Ģeneratora agregātu nedrīkst izmantot tādu ierīču apgādei, kurām ir liels strāvas patēriņš. Ģeneratora agregātu nevar izmantot augstas precizi- tātes ierīcēm, piem., datoriem. Šādas augstas precizi- tātes ierīces zināmos apstākļos var tikt bojātas sakarā ar deformāciju, kas rodas ģeneratora agregāta jaudas atdeves laikā platā viļņa dēļ. Nepievienojiet ģeneratora agregātu pie ēkas elektroinstalācijas. Paredzētajam mērķim atbilstoša lietošana ietver arī lie- tošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievē- rošanu. Personām, kas vada un apkopj ierīci, jāpārzina ierīce un jābūt informētām par iespējamiem riskiem. Turklāt precīzi jāievēro spēkā esošie nelaimes gadīju- mu novēršanas noteikumi. Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā. Patvaļīga izmaiņu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmaiņu dēļ radušos kaitējumu. Ierīci drīkst lietot tikai ar ražotāja oriģinālajām daļām un oriģinālajiem piederumiem. Jāievēro ražotāja drošības, darba un apkopes noteiku- mi, kā arī tehniskajos raksturlielumos minētie izmēri.

• Lietojiet ģeneratoru tikai tehniski nevainojamā stāvoklī, kā arī atbilstoši noteikumiem, apzinoties drošības aspektus un iespējamos riskus, ievērojot lietošanas instrukciju!

• Nekavējoties novērsiet (uzticiet novērst) īpaši trau- cējumus, kas varētu kaitēt drošībai!

• Jāievēro ražotāja drošības, darba un apkopes no- teikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

• Jāievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas no- teikumi.

• Ģeneratoru drīkst lietot, apkopt vai labot tikai perso- nas, kuras to pārzina, un ir instruētas par riskiem. Patvaļīgas iekārtas izmaiņas izslēdz ražotāja at- bildību par šādu darbību rezultātā izrietošajiem bojājumiem.

• Ģeneratoru drīkst izmanto tikai tiem darbiem, ku- riem tas ir konstruēts, un kas ir aprakstīti lietošanas instrukcijā.w ww.practixx.com

Ģeneratoru vajadzētu lietot, apkopt un uzpildīt tikai šādos apstākļos:

• Pietiekama pieplūdes ventilācija. Izvairieties no vi- dēm, kurās var piesātināties tvaiki, piem., bedres, pagrabi, būvbedres un kuģa tilpnes. Ievērojiet gaisa plūsmu un temperatūru. Apkārtējās vides tempera- tūrai nevajadzētu pārsniegt 40 °C.

• Slēgtās telpās izvadiet bīstamās izplūdes gāzes pa caurulēm. Motora izplūdes gāzes satur oglekļa oksīdu, kas ir indīga gāze bez smaržas un krāsas, kuras ieelpošana izraisa nopietnus veselības kai- tējumus līdz pat nāvei.

• Uzpildiet degvielu ģeneratorā tikai pietiekamos apgaismojuma apstākļos. Nepieļaujiet degvielas izšļakstīšanos. Nekad neuzpildiet degvielu ģene- ratoram lietošanas laikā. Pirms degvielas uzpildes ļaujiet motoram atdzist apmēram divas minūtes.

• Neveiciet degvielas uzpildi atklātas uguns, kontrol- lampiņu vai dzirksteles ģenerējošu elektrisko ierīču, piem., elektroinstrumentu, metināšanas aparātu un slīpmašīnu tuvumā.

• Pārbaudiet skaņas slāpētāja un gaisa ltra nevai- nojamo stāvokli. Šīs daļas nesavlaicīgas aizdedzes gadījumos ir paredzētas kā dzirksteļu slāpētājs.

• Nesmēķējiet ģeneratora tuvumā. Nevalkājiet vaļī- gu apģērbu, nelietojiet rotaslietas vai tamlīdzīgus priekšmetus, kurus starteris vai citas rotējošās da- ļas var satvert. Ģenerators ir konstruēts atbilstoši tehniskās at- tīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski. Turklāt neskatoties uz visiem veiktajiem piesardzī- bas pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

• Atlikušos riskus var minimizēt, ja kopā ievēro “Dro- šības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju. Riski un aizsardzības pasākumi Izplūdes gāzes: Izplūdes gāzu ieelpošana Izmantojiet ierīci tikai ārpus telpām Apdegumi: Pieskaršanās pie izplūdes kolektora Ļaujiet iekārtai atdzist

• Uzstādiet ierīci tikai uz stingras pamatnes.

• Slodze nedrīkst pārsniegt ģeneratora datu plāksnītē norādīto jaudu. Pārslodze rada ierīces bojājumus vai darbmūža saīsināšanu.

• Motoru nedrīkst lietot ar pārmērīgi lielu apgriezienu skaitu. Motora lietošana ar pārmērīgi lielu apgrie- zienu skaitu palielina savainošanās risku. Nedrīkst izmainīt daļas, kuras ietekmē regulējamo apgrie- zienu skaitu.

• Ierīces ar kļūdainām vai trūkstošām daļām vai bez aizsargkorpusa vai pārsega nedrīkst lietot. Informā- ciju par rezerves daļām saņemsiet tuvākajā klientu servisā.

• Nelietojiet vai neglabājiet ierīci slapjā vai mitrā vidē vai uz virsmām ar augstu vadītspēju, piem., me- tāla segumiem vai tērauda konstrukcijām. Ierīces lietošanas laikā apstākļos, kādi bija iepriekš minēti, noteikti lietojiet gumijas cimdus un zābakus, kā arī zemesslēguma strāvas pārtraucēju.

• Uzturiet ģeneratoru tīru no eļļas, netīrumiem un citiem piejaukumiem.

• Pārliecinieties, vai pagarinātāja kabelis, strāvas vads un visas elektriskās sastāvdaļas ir pienācīgā stāvoklī. Nekad nelietojiet ierīces ar bojātiem vai defektiem kabeļiem.

• Lai nepieļautu apdegumus, nepieskarieties izplūdes kolektoram un citām motora vai ģeneratora daļām, kuras darbības laikā sasilst.

• Nepievienojiet ierīci pie mājsaimniecības kontakt- ligzdām.

• Nesavienojiet ar citiem strāvas avotiem. Ģeneratora lietošana noteikti nav jāveic šādos aps- tākļos:

• izmainot motora apgriezienu skaitu

• noņemot elektrisko līniju

• ja rodas nesavlaicīgas aizdedzes

• dzirksteļošanas veidošanās gadījumā

• pārmērīgas vibrācijas gadījumā

• lietus vai nejauka laika gadījumā

• lietus vai nejauka laika gadījumā

• ja notiek pārkaršana pievienotajās ierīcēs

• ja rodas kontaktligzdu bojājumi Regulāri pārbaudiet degvielas sistēmu, vai nav neblīvu vietu vai nodiluma pēdu, piem., noberztas vai porai- nas līnijas, nenostiprinātas vai trūkstošas apskavas un degvielas tvertnes vai degvielas tvertnes vāka bojāju- mi. Pirms lietošanas jānovērš visas kļūdas.w ww.practixx.com

Degvielas tvertnes tilpums 16 l Motoreļļa 1,65 l Motoreļļas veids 15W40 Patēriņš ar ⅔ slodzi apm.1,43 l/h Svars 145,9 kg Jaudas klase G1 Kvalitātes klase B Maks. uzstādīšanas augstums (v.j.l.) 1000 m Paturētas tiesības veikt tehniskas izmaiņas! Darba režīms S1 (ilgstošs režīms) Ierīci var ilgstoši lietot ar norādīto jaudu. Darba režīms S2 (īslaicīgs režīms) Ierīci drīkst īslaicīgi lietot ar maksimālo jaudu. Pēc tam ierīcei kāds periods jāstāv apstādinātai, lai tā nepie- ļaujami nesasiltu. Troksnis un vibrācija m Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB (A), lieto- jiet piemērotus ausu aizsargus. Trokšņa raksturlielumi Skaņas jaudas līmenis L

Atveriet iepakojumu un uzmanīgi izņemiet ierīci. Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir). Pārbaudiet, vai piegādes komplekts ir pilnīgs. Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sa- zinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas. Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām. Pirms lietošanas iepazīstieties ar ierīci, izmantojot lie- tošanas instrukciju. Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā. Uguns-sprādziens: Dīzeļdegviela ir ugunsnedroša Degvielas uzpildes un darba laikā smēķēt aizliegts Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu dar- bību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju. Atlikušie riski Ierīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteiku- miem. Tomēr darba laikā var rasties daži atlikušie riski.

• Veselības apdraudējums ar strāvu, izmantojot ne- pienācīgus elektropieslēguma vadus.

• Turklāt, neskatoties uz visiem veiktajiem piesardzī- bas pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

• Atlikušos riskus var minimizēt, ja kopā ievēro “Dro- šības norādījumus” un “Noteikumiem atbilstošu lie- tošanu”, kā arī lietošanas instrukciju.

• Kad ierīce darbojas, netuviniet rokas darba zonai.

6. Tehniskie raksturlielumi

Ģenerators AVR Aizsardzības pakāpe IP23M Ilgstošas darbības jauda

• Lai ierīcei uzpildītu degvielu, atveriet degvielas tvertnes vāku (3), griežot to pretēji pulksteņrādītāja virzienam.

• Iepildiet degvielu rezerves tvertnē.

• Noslēdziet degvielas tvertni, griežot degvielas tvert- nes vāku (3) pulksteņrādītāja virzienā. Ieteicamā degviela Šim motoram ir nepieciešama vienīgi dīzeļdegviela. m Izmantojiet tikai svaigu, tīru degvielu. Ūdens vai netīrumi dīzeļdegvielā bojā degvielas sistē- mu. Degvielas tvertnes tilpums: 16 litri m Uzpildiet degvielu tikai labi ventilētā vietā, kad ir apstādināts motors. Ja motors pirms tam bija dar- bībā, ļaujiet tam vispirms atdzist. Nekad neveiciet degvielas uzpildi motoram ēkās, kur dīzeļdegvie- las tvaikiem var piekļūt liesmas vai dzirksteles. Dīzeļdegvielas tvaiki ir ārkārtīgi ugunsnedroši un eksplozīvi. Rīkojoties ar degvielu, jūs varat gūt ap- degumus vai citus smagus savainojumus.

• Izslēdziet motoru un sargājiet no karstuma, dzirkste- lēm un liesmām.

• Uzpildiet degvielu tikai ārpus telpām.

• Nekavējoties saslaukiet izšļakstīto dīzeļdegvielu. Elektriskā drošība Elektriskajām barojošām līnijām un pievienotajām ierī- cēm jābūt nevainojamā stāvoklī. Drīkst pievienot tikai tādas ierīces, kuru sprieguma dati sakrīt ar elektroenerģijas ģeneratora izejas spriegumu. Nekad nepievienojiet strāvas ģeneratoru elektrotīklam (kontaktligzdai). Vadiem līdz patērētājam jābūt maksimāli īsiem. Vides aizsardzība Nododiet piesārņotos apkopes materiālus un eksplua- tācijas materiālus šim nolūkam paredzētajā savākša- nas punktā. Nododiet iepakojuma materiālu, metālu un plastmasas pārstrādei. Zemējums Lai novadītu statiskos lādiņus, nepieciešama korpusa zemēšana. Šim nolūkam savienojiet kabeli vienā pusē ar ģeneratora zemējuma pieslēgumu (14) un otrā pusē ar ārēju zemējumu (piem., stieņzemētāju). Pasūtījumos norādiet mūsu preces numurus, kā arī ie- rīces tipu un izgatavošanas gadu. m IEVĒRĪBAI! Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Uzbūve / pirms lietošanas sākšanas

Ierīce ir iepriekš samontēta rūpnīcā! Pirms lietošanas sākšanas Akumulatora pievienošana ar spailēm (5. att.) Sagatavojiet un pievienojiet akumulatoru. Nostipriniet akumulatoru (21) ierīcē, izmantojot akumu- latora stiprinājuma komplektu (19). Vispirms pievieno- jiet sarkano kabeli (+) un pēc tam melno kabeli (-) pie akumulatora m IEVĒRĪBAI! Pārbaudiet motoru pirms iedarbināšanas:

• Pārbaudiet degvielas līmeni, iespējams papildiniet - degvielas tvertnei vajadzētu būt uz pusi piepildītai

• nodrošiniet ierīcei pietiekamu pieplūdes ventilāciju

• atvienojiet iespējami pievienoto elektroierīci no strā- vas ģeneratora.

• degvielas cauruļvadu stāvokli

• ārējo skrūves savienojumu nostiprinājumu Ievērībai! Pirms pirmās lietošanas reizes iepildiet eļļu. Pirms katras lietošanas pārbaudiet eļļas līmeni uz lī- dzenas virsmas un, kad ir izslēgts motors. Izmantojiet četrtaktu eļļu vai vienlīdzīgi augstvērtīgu vislabākās kvalitātes augstspiediena eļļu. Vispārējai lietošanai jebkādā temperatūrā ir ieteicama SAE 15W-40. Eļļas līmeņa pārbaude (6. + 8. att.) Noņemiet apkopes pārsegu (5). Noņemiet eļļas iepildī- šanas atveres aizvaru (22) un tīri noslaukiet mērstieni. Pārbaudiet eļļas līmeni, ievirzot līmeņrādi uzpildes īs- caurulē, turklāt neieskrūvējot aizvaru. Ja eļļas līmenis ir pārāk zems, papildiniet ieteicamo eļļu līdz eļļas uz- pildes īscaurules apakšējai malai.w ww.practixx.com

400V 3~ kontaktligzda: Pārslodzes gadījumā 400V 3~ kontaktligzda (13) tiek izslēgta. Ieslēdzot pārslodzes slēdzi (12), atkal var sākt lietot 400V 3~ kontaktligzdu.

• Ja jūs pārliekat pārslēgu (11) pa kreisi, jūs varat lie- tot 230V~ kontaktligzdas.

• Ja jūs pārliekat pārslēgu (11) pa labi, ir aktīva 400V 3~ kontaktligzda.

• Elektroenerģijas ģenerators ir piemērots 230 V~ un 400 V 3~ maiņsprieguma ierīcēm.

• Pie 12V DC (līdzstrāvas) pieslēguma (15) var uz- lādēt 12V akumulatoru. Šim nolūkam izmantojiet adaptera kabeli.

• Ievērībai! Strāvas ģenerators nav piemērots tam, lai to kā mājas rezerves elektroapgādi pievienotu pie mājas elektrotīkla. Tas var izraisīt ģeneratora vai citu elektroierīču bojājumus. Motora izslēgšana

• Pirms izslēgt strāvas ģeneratoru, ļaujiet tam īsu brīdi darboties bez slodzes, lai agregāts varētu “papildus atdzesēties”.

• Novietojiet ieslēgšanas / izslēgšanas slēdzi (7) ar atslēgu pozīcijā “OFF”. Eļļas brīdinājuma indikators (9) Indikators aktivizējas pārāk zema eļļas līmeņa gadī- jumā un izslēdz motoru. Tiklīdz eļļas līmenis ir pietie- kams, motoru var atkārtoti iedarbināt. Ekspluatācija ziemas apstākļos Tā kā ģeneratoru darbina dīzeļmotors, tad ekspluatāci- jai ziemas apstākļos jāveic īpaši piesardzības pasāku- mi. Lietojot dīzeļmotora ģeneratoru ārējā temperatūrā no -3° līdz -10°C, ir norādīta “ziemas dīzeļdegvielas” izmantošana. Pāreja no dīzeļdegvielas uz “ziemas dī- zeļdegvielu” katrā valstī ir atšķirīga, lielākoties oktobra beigās. Par pārejas uz “ziemas dīzeļdegvielu” brīdi va- rat jautāt tuvākajā degvielas uzpildes stacijā.

• Ja jūs regulāri lietojat dīzeļmotora ģeneratoru, jums nav jāveic nekādi piesardzības pasākumi, jo pāreja uz “ziemas dīzeļdegvielu” notiek automātiski.

• Ja jūs rudenī ilgāku laiku nelietojat ģeneratoru, taču ziemā atkal gribat lietot, ir ieteicams degvielas tvert- ni turēt gandrīz tukšu. Par pārejas uz “ziemas dīzeļ- degvielu” brīdi jautājiet tuvākajā degvielas uzpildes stacijā un uzpildiet degvielas tvertni ar “ziemas dī- zeļdegvielu” pirms lietošanas ārējās temperatūras no -3° līdz -10°C apstākļos.

Motora iedarbināšana

• Pārbaudiet, vai mehāniskais jaudas selektorpārs- lēgs (a) ir noksēts labajā pozīcijā.

• Svarīgi! Jaudas selektorpārslēgu iestata rūpnīcā, un to nedrīkst izmainīt.

• Novietojiet ieslēgšanas / izslēgšanas slēdzi (7) ar atslēgu pozīcijā “ON”.

• Pavelciet gaisa vārstu (8) un pagrieziet ieslēgša- nas / izslēgšanas slēdzi ar atslēgu pozīcijā “Start”. Pēc apm. 5 sekundēm atlaidiet gaisa vārstu un mo- tors sāk darboties.

• Kad motors darbojas, pagrieziet ieslēgšanas / iz- slēgšanas slēdzi atpakaļ pozīcijā “ON”.

• Ja motors uzreiz nesāk darboties (īpaši pēc iepriekš tukšās degvielas tvertnes vai dīzeļdegvielas ltra nomaiņas), no jauna atkārtojiet iedarbināšanas pro- cesu, vēlreiz pavelkot aiz gaisa vārsta. Norāde! Dažām elektroierīcēm (motora gūrzāģiem, urbjmašīnām utt.) var būt lielāks strāvas patēriņš, ja tās izmanto apgrūtinātos apstākļos. Dažas elektroie- rīces (piem., televizorus, datorus) nedrīkst darbināt ar ģeneratoru. Šaubu gadījumā jautājiet attiecīgās ierīces ražotājam. Pārslodzes aizsardzība Strāvas ģenerators ir aprīkots ar pārslodzes aizsar- dzību. Tā izslēdz attiecīgās kontaktligzdas pārslodzes gadījumā. Ievērībai! Ja notiek šāda situācija, tad samaziniet elektrisko jaudu, kuru ņemat no elektroenerģijas ģene- ratora vai atvienojiet bojātās, pievienotās ierīces. Ievērībai! Bojāto pārslodzes slēdzi drīkst nomainīt ar konstruktīvi identisku pārslodzes slēdzi ar vienādiem darbības raksturlielumiem. Šajā gadījumā vērsieties servisa dienestā. 12V DC (līdzstrāvas) pieslēgums: Pārslodzes gadījumā 12V DC (līdzstrāvas) pieslē- gums (15) tiek izslēgts. Nospiežot pārslodzes slē- dzi (16), atkal var sākt lietot 12V DC (līdzstrāvas) pie- slēgumu. 230V~ kontaktligzdas: Pārslodzes gadījumā 230V~ kontaktligzdas (17) tiek iz- slēgtas. Ieslēdzot pārslodzes slēdzi (18), atkal var sākt lietot 230V~ kontaktligzdas.w ww.practixx.com

• Iepildiet motoreļļu līdz eļļas mērstieņa augšējai at- zīmei

• Pienācīgi utilizējiet nolietoto eļļu. Nododiet nolieto- to eļļu savākšanas punktā. Lielākā daļa degvielas uzpildes staciju, remontdarbnīcu vai otrreizējo izej- vielu pieņemšanas punktu pieņem nolietoto eļļu bez maksas. Gaisa ltrs Gaisa ltra bieža tīrīšana novērš karburatora atteices. Gaisa ltra tīrīšana un gaisa ltra ieliktņu nomaiņa

• Gaisa ltru vajadzētu tīrīt ik pēc 30 darba stundām.

• Noņemiet motora pārsegu (g)

• Noņemiet gaisa ltra vāku (h)

• Noņemiet ltrēšanas elementus (23)

• Notīriet ltrēšanas elementus ar ziepju ūdeni, vis- beidzot noskalojiet ar tīru ūdeni un ļaujiet tiem pirms atkārtotas montāžas labi nožūt.

• Salikšanu veic apgrieztā kārtībā. m BRĪDINĀJUMS NEKAD neizmantojiet benzīnu vai tīrīšanas šķīdumus ar zemu uzliesmošanas temperatūru gaisa ltra ielikt- ņa tīrīšanai. Sekas var būt ugunsgrēks vai sprādziens. NORĀDE Nekad neļaujiet motoram darboties bez gaisa ltra ie- liktņa vai ar bojātu gaisa ltra ieliktni. Šādā veidā ne- tīrumi iekļūst motorā, kā rezultātā var rasties nopietni motora bojājumi. Šādā gadījumā tiek anulēta pārdevē- ja, kā arī ražotāja sniegtā garantija. Dīzeļdegvielas ltra nomaiņa (7. att.) Dīzeļdegvielas ltrs jāmaina, ja ltrs iekšpusē ir piesār- ņots, vai ir redzams piejaukums. Lai mainītu ltru un savāktu dīzeļdegvielu degvielas tvertnē, jums ir nepie- ciešama piltuve un tukša dīzeļdegvielas kanna. Atbrīvojiet metāla skavas ltra abās pusēs. Tieši caur piltuvi ievadiet degvielas šļūteni dīzeļdegvielas kannā un novērojiet dīzeļdegvielas plūsmu, līdz nerodas dī- zeļdegvielas noplūdes. Noņemiet ltru ar netīrumiem un vairs to nelietojiet. Uzstādiet jaunu ltru. Degvielas tvertnes iztukšošana

• Lai iztukšotu degvielas tvertni, rīkojieties vispirms tā, kā tas bija aprakstīts punktā “Dīzeļdegvielas ltra nomaiņa”.

• Ja kādreiz tomēr notiek dīzeļdegvielas “sastingša- na”, tad dīzeļmotora ģenerators uz apm. 12 stundām jānovieto telpā, kurā ir apm. +10°C temperatūra.

• Ja degvielas tvertne ir uzpildīta līdz pusei vai ir pilna ar parasto dīzeļdegvielu, tad tā jāiztukšo

• Tad degvielas tvertne jāuzpilda ar “ziemas dīzeļdeg- vielu”. Ja degvielas tvertne ir gandrīz tukša vai uzpildīta līdz pusei, tad pietiek ar “ziemas dīzeļdegvielas” uzpildi.

Iesakām ierīci tīrīt uzreiz pēc katras lietošanas reizes. Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātā- jus; tie varētu bojāt ierīces plastmasas daļas. Uzma- niet, lai ūdens nevarētu iekļūt ierīces iekšienē.

m BRĪDINĀJUMS Pirms transportēšanas vai pirms novietošanas iekštel- pās ļaujiet ierīces motoram atdzist, lai nepieļautu apde- gumus un novērstu ugunsbīstamību. Ja vēlaties transportēt ierīci, iepriekš iztukšojiet deg- vielas tvertni. Notīriet ierīci ar suku vai slotiņu no rup- jiem netīrumiem.

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Optimālā glabāšanas temperatūra ir 5 līdz 30 ˚C robežās. Glabājiet instrumentu oriģinālajā iepakojumā. Nosedziet instrumentu, lai to aizsargātu pret putekļiem vai mitrumu. Uzglabājiet lietošanas instrukciju kopā ar instrumentu.

Eļļas maiņa Motoreļļas maiņu vajadzētu veikt iesildītam motoram.

• Sagatavojiet eļļas maiņai piemērotu tvertni, no ku- ras eļļa neiztecēs.

• Noņemiet motora pārsegu (5)

• Atveriet eļļas iepildes atveres aizgriezni (22)

• Atskrūvējiet eļļas notecināšanas atveres aizgriez- ni (c) un, izmantojot zem tā apakšā izvietoto izvades kanālu, noteciniet silto motoreļļu savācējtraukā.w ww.practixx.com

To var izdarīt, piem., atdodot to atpakaļ tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnva- rotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi. Nelietpratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatī- vi ietekmēt apkārtējo vidi un cilvēku veselību. Lietpra- tīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā pašvaldībā, at- kritumu utilizācijas sabiedriskajā organizācijā, pilnva- rotajā iestādē, kas atbildīga par elektrisko un elektro- nisko iekārtu atkritumu utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā. Baterijas un akumulatorus nedrīkst izmest māj- saimniecības atkritumos! Jums kā patērētājam ar likumu ir uzlikts par pienākumu nododot visas baterijas un akumu- latorus, neatkarīgi no tā, vai tie satur vai nesa- tur bīstamās vielas*, jūsu pašvaldības/pilsētas daļas savākšanas vietā vai tirdzniecības vietā, lai tos varētu nosūtīt videi nekaitīgai utilizācijai. *apzīmēts ar: Cd = kadmijs, Hg = dzīvsudrabs, Pb = svins

• Pēc dīzeļdegvielas ltra noņemšanas novadiet dī- zeļdegvielu no degvielas tvertnes caur piltuvi dīzeļ- degvielas kannā. (IEVĒRĪBAI! Ievērojiet, lai dīzeļ- degvielas kanna būtu pietiekami liela, lai uzņemtu degvielas tvertnē palikušo atlikumu!).

• Pēc iztukšošanas pabeigšanas veiciet salikšanu, kā aprakstīts punktā “Dīzeļdegvielas ltra nomaiņa”. Jautājumu gadījumā norādiet šādus datus:

• ierīces datu plāksnītē norādītie dati;

• motora datu plāksnītē norādītie dati. Svarīga norāde remonta gadījumā: Veicot ierīces piegādes atgriešanu remonta veikšanai, ievērojiet, ka ierīce drošības apsvērumu dēļ tehniskās apkalpošanas stacijai jānosūta bez eļļas un bez deg- vielas. Servisa informācija Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli. Nodilstošās detaļas*: gaisa ltrs, dīzeļdegvielas ltrs, akumulators, sprausla

• nav obligāti iekļauts piegādes komplektā! Rezerves daļas un piederumus varat saņemt mūsu ap- kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

14. Utilizēšana un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bo- jājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā! Nolietotās iekārtas nedrīkst izmest mājsaimniecī- bas atkritumos! Šis simbols norāda uz to, ka šo ražojumu sa- skaņā ar Direktīvu par elektrisko un elektronis- ko iekārtu atkritumiem (2012/19/ES) un vietē- jiem likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Šis ražojums jānodod šim nolūkam paredzētajā savākšanas vietā.w ww.practixx.com

15. Traucējumu novēršana

Turpmākajā tabulā ir parādītas kļūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pa- reizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā. Traucējums Iespējamais iemesls Novēršana Motoru nevar iedarbināt Nostrādā eļļas atslēgšanas automātiskā sistēma (sarkanā gaismas diode) Pārbaudiet eļļas līmeni, uzpildiet motoreļļu Nav dīzeļdegvielas Papildiniet dīzeļdegvielu Atbloķēts mehāniskais pārtraucējs Pārbīdiet mehānisko pārtraucēju pa labi Aizsprostots dīzeļdegvielas ltrs Notīriet vai nomainiet dīzeļdegvie- las ltru Aizsprostots gaisa ltrs Iztīriet vai nomainiet gaisa ltru Dīzeļdegviela “sastingusi” zemas ārējās temperatūras dēļ Rīkojieties, kā aprakstīts punktā “Ekspluatācija ziemas apstākļos” Ir bojāts drošinātājs Nomainiet bojāto drošinātāju Ģeneratoram ir pārāk zems spriegums vai sprieguma nav vispār Bojāts regulators vai kondensators Vērsieties tirdzniecības uzņēmumā Nostrādājis pārslodzes strāvas aizsardzības slēdzis Samaziniet patēriņu Netīrs gaisa ltrs Notīriet vai nomainiet ltru Nenotiek akumulatora lādēšana Ir bojāts drošinātājs Nomainiet bojāto drošinātājuw ww.practixx.com
