NÁVOD NA OBSLUHU PXSE5000D SCHEPPACH

Naftový generátor elektriny Preklad originálneho návodu na obsluhu

Vysvetlenie symbolov na prístroji Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetle- nia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám. Prečítajte si návod na obsluhu. Skôr ako použijete prístroj, vždy sa pozrite do príslušného odseku príručky pre užívateľa. Dôležité. Horúce diely. Udržujte odstup. Dôležité. Pred doplnením paliva vypnite motor. Nedopĺňajte počas prevádzky. Dôležité. Výfukové plyny sú jedovaté, preto motor nepoužívajte v nevetraných oblastiach. Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. Varovanie pred elektrickým napätím Pri manipulácii s palivami a mazivami buďte veľmi opatrný! Pred začiatkom údržbových prác odstráňte zapaľovací kábel a prečítajte si pokyny. Prístroj nevystavujte dažďu. Pri spustení motora sa tvoria iskry. Tieto môžu zapáliť horľavé plyny nachádzajúce sa v blízkosti. Je prísne zakázané požívať v blízkosti stroja otvorený plameň alebo fajčiť! Nevystavujte priamemu slnečnému žiareniu. m Pozor! V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, opatrili touto značkouw ww.practixx.com

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov. Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

12. Spúšťač so zaisťovačom 400V~ (10)

13. Zásuvka 400 V (1x) (17)

14. Uzemňovacia prípojka (14)

15. Prípojka 12V DC (15)

16. Spúšťač so zaisťovačom 12 V DC (13)

17. Zásuvka 230V (2x) (16)

18. Spúšťač so zaisťovačom 230V~ (12)

19. Súprava na upevnenie batérie (19)

20. Očkový kľúč (20)

4. Použitie v súlade s určením

Stroj sa môže používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľvek druhu ručí po- užívateľ/obsluha a nie výrobca.

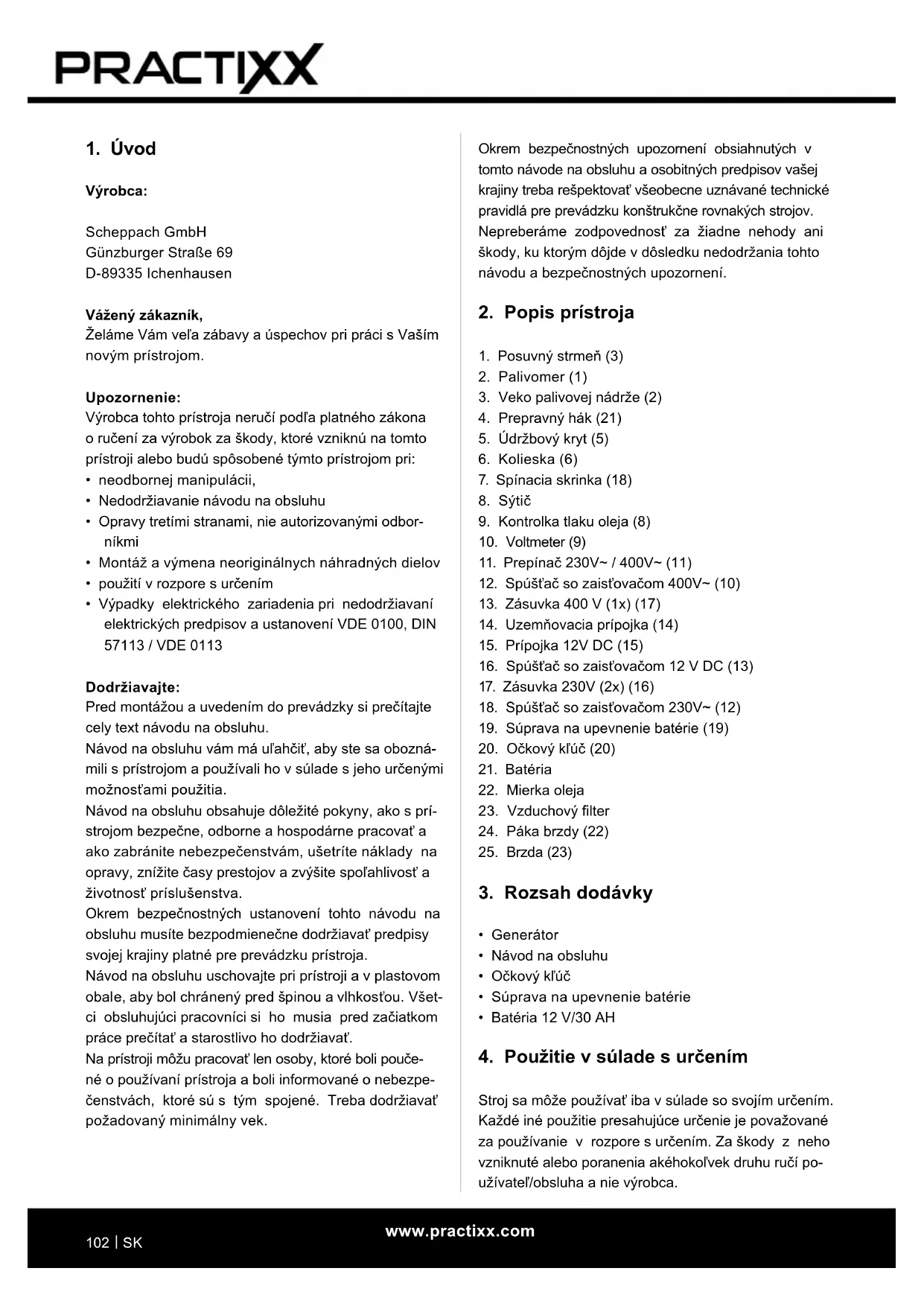

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,

• Nedodržiavanie návodu na obsluhu

• Opravy tretími stranami, nie autorizovanými odbor- níkmi

• Montáž a výmena neoriginálnych náhradných dielov

• použití v rozpore s určením

• Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113 Dodržiavajte: Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu. Návod na obsluhu vám má uľahčiť, aby ste sa obozná- mili s prístrojom a používali ho v súlade s jeho určenými možnosťami použitia. Návod na obsluhu obsahuje dôležité pokyny, ako s prí- strojom bezpečne, odborne a hospodárne pracovať a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť príslušenstva. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja. Návod na obsluhu uschovajte pri prístroji a v plastovom obale, aby bol chránený pred špinou a vlhkosťou. Všet- ci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržiavať. Na prístroji môžu pracovať len osoby, ktoré boli pouče- né o používaní prístroja a boli informované o nebezpe- čenstvách, ktoré sú s tým spojené. Treba dodržiavať požadovaný minimálny vek.w ww.practixx.com

• Generátor sa smie používať iba spolu s originálnym príslušenstvom a originálnymi nástrojmi od výrobcu.

• Akékoľvek iné použitie je považované za použitie v rozpore s určením. Za škody z toho vzniknuté výrobca neručí, riziko znáša samotný používateľ. Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerč- ných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu zá- ruku.

5. Bezpečnostné upozornenia

Tento prístroj zodpovedá predpísaným bezpeč- nostným ustanoveniam pre elektrické stroje.

• Pred uvedením generátora do prevádzky si pozorne prečítajte návod na použitie.

• Nesprávne používanie môže viesť k zraneniu osôb a poškodeniu majetku. Osoby, ktoré nie sú obozná- mené s návodom, nesmú prístroj používať. Návod na použitie uchovávajte na bezpečnom mieste.

• Deti a dospievajúci nesmú prístroj používať.

• V prípade nesprávneho používania alebo úprav stroja nepreberá výrobca žiadnu zodpovednosť.

• Dodržiavajte aj bezpečnostné upozornenia, návod na montáž a na obsluhu, ako aj všeobecne platné predpisy na prevenciu proti nehodám. Dôležité upozornenie: Zabezpečte, aby si osoby pracujúce s týmto prístrojom dôkladne prečítali tento návod na použitie ešte pred použitím zariadenia a porozumeli mu. Prístroj nikdy neprevádzkujte vo vnútri budov alebo v okolí bez riadneho vetrania. Spaliny obsahujú oxid uhoľnatý, jedovatý plyn bez zápachu. Pozor! Generátor má kolísanie napätia, ktoré môže spôsobiť poškodenie týchto prístrojov:

• televízne prijímače, audio-video prijímače,

• výrobky alebo prístroje s elektronickým ovládaním. Bezpečnostné upozornenia Pozorne si prečítajte tento návod. #end- # Oboznám- te sa s týmto prístrojom. Dbajte na platné pokyny na používanie tohto prístroja, obmedzenia a možné ne- bezpečenstvá.

• Prístroj umiestňujte iba na pevný povrch. Táto elektrocentrála môže napájať žiarovky, ohrieva- če, vŕtačky, vodné čerpadlá atď. Neprekračujte hrani- cu zaťaženia stanovenú pre elektrocentrálu. Elektrocentrála sa nesmie používať na napájanie zariadení, ktoré majú vysokú spotrebu energie. Elektrocentrála sa nemôže používať pre presné zaria- denia, ako sú napr. počítače. Takéto presné zariadenia môžu byť poškodené skreslením spôsobeným širokým hriadeľom počas dodávaného výkonu elektrocentrá- ly. Nepripájajte elektrocentrálu k elektrickej inštalácii budovy. Súčasťou používania v súlade s určením je aj dodržia- vanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obslu- hu. Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, musia byť oboznámené so strojom a možnými nebez- pečenstvami. Okrem toho sa musia čo najdôkladnejšie dodržiavať predpisy na zabránenie úrazom. Musia sa dodržiavať aj iné všeobecné pracovno-lekár- ske a bezpečnostno-technické pravidlá. Pri škodách vzniknutých v dôsledku zmien na stroji sa vylučuje zá- ruka výrobcu. Stroj sa smie používať iba s originálnymi dielmi a origi- nálnym príslušenstvom od výrobcu. Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.

• Generátor používajte iba v technicky bezchybnom stave, v súlade s určením, s ohľadom na bezpeč- nosť a vedomím možných rizík a za dodržiavania návodu na obsluhu!

• Okamžite odstráňte (nechajte odstrániť) poruchy, ktoré by mohli ovplyvniť bezpečnosť!

• Musia sa dodržiavať bezpečnostné, pracovné pred- pisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.

• Dodržiavajte príslušné predpisy BOZP a ostatné všeobecne prijaté bezpečnostnotechnické pravidlá.

• Generátor smú používať, udržiavať alebo opravovať iba osoby, ktoré sú s ním oboznámené a pouče- né o nebezpečenstvách. Pri škodách vzniknutých v dôsledku svojvoľných zmien na stroji je vylúčená záruka výrobcu.

• Generátor sa smie používať iba na práce, na ktoré bol skonštruovaný a ktoré sú popísané v návode na obsluhu.w ww.practixx.com

Generátor by sa mal prevádzkovať, udržiavať a natan- kovať len za týchto podmienok:

• Dostatočné vetranie. Vyhnite sa prostrediam, v kto- rých sa môžu hromadiť výpary, napr. jamy, pivnice, výkopy a uzavreté vnútorné priestory. Dodržiavajte prúdenie vzduchu a teplotu. Teplota okolia nesmie prekročiť 40 °C.

• V uzavretých miestnostiach vypúšťajte nebezpečné spaliny potrubím. Výfukové plyny motora obsahujú oxid uhoľnatý, je to toxický´ a bezfarebný plyn bez zápachu, ktorý spôsobuje vážne poškodenie zdra- via a dokonca smrť pri vdýchnutí.

• Generátor sa smie tankovať len pri dostatočnom osvetlení. Zabráňte rozliatiu paliva. Netankujte ge- nerátor počas prevádzky. Pred tankovaním nechajte motor cca dve minúty vychladnúť.

• Netankujte palivo v blízkosti otvoreného ohňa, kon- troliek alebo elektrických zariadení tvoriacich iskry, ako je napr. elektrické náradie, zváracie prístroje a brúsky.

• Skontrolujte bezchybný stav tlmiča hluku a vzdu- chového ltra. Tieto diely slúžia ako protipožiarna ochrana v prípade chybného zapálenia.

• V blízkosti generátora nefajčite. Nenoste voľný odev, šperky alebo podobné predmety, ktoré by mohol zachytiť spúšťač alebo iné rotujúce časti. Generátor je skonštruovaný podľa stavu techniky a prijatých bezpečnostno-technických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednot- livé zvyškové riziká. Napriek všetkým prijatým opatreniam môžu pretrvávať zostatkové riziká, ktoré nie sú očividné.

• Zostatkové riziká je možné minimalizovať, ak sa dodržiavajú bezpečnostné upozornenia, použitie v súlade s určením, ako aj návod na obsluhu. Nebezpečenstvá a ochranné opatrenia Spaliny: Vdýchnutie spalín Prístroj používajte iba vonku. Popáleniny: Kontakt s výfukom Prístroj nechajte vychladnúť. Oheň – explózia: Nafta je horľavá Pri tankovaní a vykonávaní prác je fajčenie zakázané.

• Zaťaženie nesmie prekročiť výkon uvedený na typo- vom štítku generátora. Preťaženie vedie k poškode- niu prístroja alebo skráteniu životnosti.

• Motor sa nesmie prevádzkovať s nadmernými otáčkami. Prevádzka motora s nadmernými otáč- kami zvyšuje nebezpečenstvo poranenia. Nesmú sa meniť žiadne časti, ktoré ovplyvňujú rýchlosť ovládania.

• Zariadenia s chybnými alebo chýbajúcimi časťami resp. bez ochranného telesa alebo krytu sa nesmú prevádzkovať. Náhradné diely získate vo svojom zákazníckom servise.

• Prístroj neprevádzkujte ani neskladujte v mokrom alebo vlhkom prostredí alebo na vysoko vodivých povrchoch, ako sú kovové obklady alebo oceľové konštrukcie. Pri prevádzke prístroja za podmie- nok, ako sú uvedené vyššie, je nevyhnutné nosiť gumené rukavice a čižmy a používať prerušovač zemného prúdu.

• Generátor udržiavajte čistý a bez oleja, špiny a iných cudzích materiálov.

• Uistite sa, že predlžovacie káble, napájacie káble a všetky elektrické komponenty sú v bezchybnom stave. Nikdy neprevádzkujte elektrické prístroje s poškodenými alebo chybnými káblami.

• Aby ste sa vyhli popáleninám, nedotýkajte sa výfu- ku a iných častí motora alebo generátora, ktoré sa počas prevádzky zahrievajú.

• Prístroj nepripájajte na zásuvky v domácnosti.

• Nepripájajte k iným zdrojom energie. Za nasledujúcich podmienok musí byť činnosť gene- rátora absolútne vylúčená:

• pri zmene otáčok motora,

• v prípade poklesu elektrického výkonu,

• v prípade chybného zapálenia,

• v prípade tvorby iskier,

• v prípade nadmerných vibrácií,

• v prípade plameňov alebo dymu,

• v uzavretých priestoroch,

• v daždivom alebo nepriaznivom počasí,

• v uzavretých priestorových oddieloch,

• v daždivom alebo nepriaznivom počasí,

• v prípade prehriatia v pripojených zariadeniach,

• v prípade poškodenia zásuviek. Pravidelne kontrolujte palivový systém, či nevykazuje netesnosti a známky opotrebovania, ako sú odreté alebo porózne vedenia, uvoľnené alebo chýbajúce svorky a poškodenie nádrže alebo veka palivovej nádrže. Pred uvedením do prevádzky sa musia od- strániť všetky chyby.w ww.practixx.com

Typ motorového oleja 15W40 Spotreba pri ⅔ zaťažení cca 1,43 l/h Hmotnosť 145,9 kg Výkonová trieda G1 Trieda kvality B Max. výška inštalácie (m.n.m.) 1000 m Technické zmeny vyhradené! Prevádzkový režim S1 (trvalá prevádzka) Stroj sa môže trvalo prevádzkovať s uvedeným výko- nom. Prevádzkový režim S2 (krátkodobá prevádzka) Stroj sa môže krátkodobo prevádzkovať s maximálnym výkonom. Potom sa musí stroj na určitý časový interval odstaviť, aby sa neprípustne nezahrial. Hluk a vibrácie m Varovanie: hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB (A), noste, pro- sím, vhodnú ochranu sluchu. Hodnoty hluku Hladina akustického výkonu L

Otvorte obal a opatrne vyberte prístroj. Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité). Skontrolujte, či je rozsah dodávky kompletný. Prístroj a diely príslušenstva skontrolujte ohľadom po- škodení spôsobených prepravou. V prípade reklamácií ihneď informujte dodávateľa. Neskoršie reklamácie nebudú uznané. Obal podľa možnosti uschovajte až do uplynutia záruč- nej doby. Pred použitím sa oboznámte s prístrojom na základe návodu na obsluhu. Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho špe- cializovaného predajcu. Varovanie! Tento elektrický prístroj vytvára po- čas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pa- sívne implantáty. Na zníženie nebezpečenstva závaž- ných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím leká- rom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj. Zvyškové riziká Stroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostnotechnických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.

• Napriek všetkým prijatým opatreniam môžu pretrvá- vať zvyškové riziká, ktoré nie sú očividné.

• Zvyškové riziká je možné minimalizovať, ak sa spolu dodržiavajú „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.

• Nikdy nevkladajte ruky do pracovnej oblasti, keď je stroj v prevádzke.

• Ak chcete prístroj natankovať, otvorte veko palivovej nádrže (3) otáčaním proti smeru hodinových ruči- čiek.

• Palivo nikdy neplňte do zásobnej nádrže

• Uzavrite nádrž otáčaním veka palivovej nádrže (3) v smere hodinových ručičiek. Odporúčané palivo Pre tento motor sa vyžaduje výlučne nafta. m Používajte iba čerstvé, čisté palivo. Voda alebo nečistoty v nafte poškodzujú palivový sys- tém. Objem nádrže: 16 litra m Tankujte v dobre vetranom priestore pri zastave- nom motore. Ak bol motor bezprostredne predtým v prevádzke, nechajte ho najskôr vychladnúť. Mo- tor nikdy netankujte v budove, kde by mohli výpary nafty naraziť na plamene alebo iskry. Výpary z nafty sú mimoriadne horľavé a výbušné. Pri manipulácii s palivom môžu vzniknúť popáleni- ny alebo iné závažné poranenia.

• Rozliatu naftu okamžite vyčistite. Elektrická bezpečnosť Elektrické prívody a pripojené prístroje musia byť v bezchybnom stave. Môžu sa pripájať len prístroje, ktorých údaj o napätí sa zhoduje z výstupným napätím generátora. Generátor nikdy nespájajte s elektrickou sieťou (zásuv- kou). Dĺžky káblov k spotrebiču by mali byť čo najkratšie. Ochrana životného prostredia Znečistený údržbový materiál a prevádzkové látky odo- vzdajte do na to určeného zberného strediska. Obalo- vý materiál, kov a plasty odovzdajte na recykláciu. Uzemnenie Na odvádzanie statických nábojov je potrebné uzem- nenie krytu. Na to pripojte kábel na jednej strane na uzemňovaciu prípojku generátora (14) a na druhej stra- ne na externú kostru (napr. tyčkový uzemňovač). Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja. m POZOR! Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehlt- nutia a zadusenia!

8. Montáž/Pred uvedením do prevádzky

Prístroj je predmontovaný z výroby! Pred uvedením do prevádzky Pripojenie batérie (obr. 5) Pripravte a pripojte batériu. Batériu (21) pripojte k prístroju pomocou súpravy na upevnenie batérie (19). Najprv k batérií pripojte červe- ný kábel (+) a potom čierny kábel (-). m POZOR! Pred spustením motora skontrolujte:

• Skontrolujte výšku hladiny paliva, v prípade potreby ho doplňte.- Nádrž by mala byť naplnená minimálne do polovice.

• postarajte sa o dostatočné vetranie stroja

• Prípadne pripojený elektrický prístroj odpojte od elektrického generátora.

• vonkajšie skrutkové spoje skontrolujte na pevné utiahnutie Pozor! Pred prvým použitím naplňte olejom. Pred každým použitím skontrolujte hladinu oleja pri vypnutom motore a na rovnom povrchu. Používajte olej pre štvortaktné motory alebo ekvivalentný olej pre vysoké zaťaženie tej najlepšej kvality. SAE 15W- 40 sa odporúča na všeobecné použitie pri všetkých teplotách. Kontrola hladiny oleja (obr. 6 + 8) Odoberte údržbový kryt (5). Odoberte uzáver plnia- ceho otvoru oleja (22) a utrite meraciu tyč dočista. Skontrolujte hladinu oleja zasunutím ponornej tyče do plniaceho hrdla, bez toho, aby ste pri tom zaskrutkovali uzáver. Ak by bola hladina oleja príliš nízka, doplňte odporúčaný olej až po spodný okraj plniaceho hrdla oleja.w ww.practixx.com

• Ak otočíte prepínač (11) doľava, môžete použiť zá- suvky 230 V~.

• Ak otočíte prepínač (11) doprava, zásuvka 400 V 3~ je aktívna.

• Elektrický generátor je určený pre 230 V~ a 400 V 3~ prístroje so striedavým napätím.

• Batériu 12 V je možné nabíjať cez prípojku 12 V DC (15). Na tento účel použite kábel adaptéra.

• Pozor! Elektrický generátor nie je vhodný na pripo- jenie do elektrickej siete ako domáci núdzový zdroj energie. Môže to spôsobiť poškodenie generátora alebo iných elektrických spotrebičov. Vypnutie motora

• Skôr ako elektrický generátor odstavíte, nechajte ho krátko bežať bez zaťaženia, aby sa mohol agregát „dochladiť“.

• Zapínač/vypínač (7) prepnite kľúčom do polohy „OFF“. Kontrolka oleja (9) Kontrolka sa aktivuje pri príliš nízkej hladine oleja a vypne motor. Hneď ako je hladina oleja dostatočná, motor sa môže znovu naštartovať. Zimná prevádzka Vzhľadom na to, že generátor je poháňaný dieselovým motorom, musia sa pri prevádzke v zime prijať osobit- né opatrenia. Pri prevádzke dieselového generátora pri vonkajších teplotách -3° až -10 °C je predpísané použí- vanie „zimnej nafty“. Výmena motorovej nafty za „zim- nú naftu“ sa zvyčajne uskutočňuje na konci októbra a v jednotlivých krajinách sa líši. Môžete sa informovať o čase zmeny na „zimnú naftu“ na vašej čerpacej stanici.

• Ak dieselový generátor prevádzkujete pravidelne, nemusíte robiť žiadne opatrenia, pretože zmena na „zimnú naftu“ je automatická.

• Ak na jeseň nepoužívate generátor dlhší čas, ale chcete ho používať aj v zime, odporúča sa ponechať nádrž takmer prázdnu. Spýtajte sa na čerpacej sta- nici, kedy by malo dôjsť k zmene na „zimnú naftu“, a natankujte „zimnú naftu“ skôr, ako nastanú vonkaj- šie teploty -3 °C až -10 °C.

• Ak sa však v nafte vyskytne rôsolovitá hmota, musí- te dieselový generátor odviezť do miestnosti s teplo- tou cca +10 °C na cca 12 hodín.

• Ak je nádrž naplnená na polovicu bežným naftovým palivom, musí sa vyprázdniť.

• Potom sa musí nádrž naplniť „zimnou naftou“. Pri takmer prázdnej až polovičnej nádrži postačuje na- plnenie „zimnou naftou“.

9. Uvedenie do prevádzky

• Ak motor nenaskočí okamžite (najmä po vyprázdne- ní nádrže alebo po výmene naftového ltra), opakuj- te proces spúšťania opätovným potiahnutím sýtiča. Upozornenie: Mnohé elektrické prístroje (motorové dierovacie píly, vŕtačky atď.) môžu mať vyššiu spotre- bu prúdu, keď sa používajú v sťažených podmienkach. Niektoré elektrické prístroje (napr. televízne prijímače, počítače.) sa nesmú prevádzkovať s generátorom. V prípade pochybností sa obráťte na výrobcu prístroja. Ochrana proti preťaženiu Elektrický generátor je vybavený ochranou proti pre- ťaženiu. Táto vypne príslušné zásuvky v prípade pre- ťaženia. Pozor! Ak by sa vyskytol tento prípad, tak znížte elek- trický výkon, ktorý odoberáte z generátora alebo od- stráňte chybné pripojené prístroje. Pozor! Chybné vypínače pri preťažení sa môžu nahra- diť len konštrukčné rovnakými vypínačmi pri preťažení s rovnakými údajmi o výkone. Ak to chcete urobiť, ob- ráťte sa na zákaznícky servis. Prípojka 12 V DC: V prípade preťaženia sa prípojka 12 V DC (15) vypne. Stlačením vypínača pri preťažení (16) sa môže prípoj- ka 12 V DC znovu uviesť do prevádzky. Zásuvky 230 V~: V prípade preťaženia sa zásuvky 230 V~ (17) vypnú. Zapnutím vypínača pri preťažení (18) sa môžu zásuvky 230 V~ uviesť späť do prevádzky. Zásuvka 400 V 3~: V prípade preťaženia sa zásuvka 400 V 3~ (13) vypne. Zapnutím vypínača pri preťažení (12) sa môže zásuvka 400 V 3~ uviesť späť do prevádzky.w ww.practixx.com

Vzduchový lter Časté čistenie vzduchového ltra predchádza chyb- ným funkciám karburátora. Čistenie vzduchového ltra a výmena vložiek vzduchového ltra

• Vzduchový lter by sa mal čistiť každých 30 pre- vádzkových hodín.

• Odstráňte kryt motora (g).

• Odstráňte veko vzduchového ltra (h).

• Odstráňte ltračné články (23).

• Filtračné články vyčistite mydlovou vodou, následne ich opláchnite čistou vodou a pred opätovnou mon- tážou ich nechajte dobre vysušiť.

• Montáž sa uskutočňuje v opačnom poradí. m VAROVANIE Na čistenie vložky vzduchového ltra NIKDY nepo- užívajte benzín ani čistiace roztoky s nízkym bodom vzplanutia. Dôsledkom by mohol byť oheň alebo vý- buch. UPOZORNENIE Motor nikdy neprevádzkujte bez vložky alebo s poško- denou vložkou vzduchového ltra. Nečistoty sa tak dostanú do motora, čím môžu vzniknúť závažné po- škodenia motora. V tomto prípade sa predajca, ako aj výrobca dištancujú od akýchkoľvek záruk. Vymeňte naftový lter (obr. 7) Ak je dieselový lter vnútri znečistený alebo ak je vidi- teľná prímes, musí sa vymeniť. Ak chcete vymeniť lter a nahromadiť naftu v nádrži, budete potrebovať lievik a prázdny kanister na naftu. Uvoľnite kovové držiaky na oboch stranách ltra. Okamžite zasuňte palivovú hadičku cez lievik do ka- nistra na naftu a sledujte prietok nafty, až kým nebude nafta vytekať. Odstráňte znečistený lter a odložte ho. Namontujte nový lter. Vyprázdnenie nádrže

• Ak chcete vyprázdniť nádrž, postupujte tak ako pri výmene dieselového ltra.

• Po vybratí dieselového ltra prelejte naftu z nádrže cez lievik do kanistra na naftu. (POZOR: Dbajte na to, aby bol kanister na naftu dostatočne veľký na za- chytenie zostávajúceho množstva v nádrži!).

• Po ukončení vyprázdňovania vykonajte montáž tak, ako je opísané v časti „Výmena dieselového ltra“.

Prístroj odporúčame čistiť bezprostredne po každom použití. Stroj pravidelne čistite vlhkou handričkou a malým množstvom mazľavého mydla. Nepoužívajte čistiace prostriedky ani rozpúšťadlá, mohli by poškodiť plasto- vé diely prístroja. Dbajte na to, aby sa do vnútra stroja nedostala žiadna voda.

m VAROVANIE Pred prepravou, príp. pred odstavením vo vnútorných priestoroch nechajte motor stroja vychladnúť, aby sa zabránilo popáleninám a vylúčilo sa nebezpečenstvo požiaru. Ak chcete prístroj prepravovať, najskôr vyprázdnite nádrž. Prístroj vyčistite od hrubých nečistôt kefou ale- bo metličkou.

Prístroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamŕzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 ˚C. Nástroj skladujte v pôvodnom balení. Nástroj zakryte, aby ste ho chránili pred prachom alebo vlhkosťou. Návod na obsluhu skladujte pri nástroji.

Výmena oleja Výmena motorového oleja sa musí vykonávať pri moto- re zohriatom na prevádzkovú teplotu.

• Pri výmene oleja majte pripravenú vhodnú nádobu, ktorá nevyteká.

• Odstráňte kryt motora (5).

• Otvorte plniacu olejovú skrutku (22).

• Otvorte plniacu olejovú skrutku (c) a vypustite teplý motorový olej do zachytávacej nádoby cez výstupný kanál umiestnený pod ňou.

• Naplňte motorový olej po hornú značku mierky oleja.

• Starý olej riadne zlikvidujte. Odovzdajte váš sta- rý olej v zbernom stredisku. Vo väčšine čerpacích staníc, dielní alebo zberných dvorov je možné odo- vzdať starý olej bez poplatku.w ww.practixx.com

Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto výrobku na- vyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejno- právnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elektric- kých a elektronických zariadení alebo od vášho odvo- zu odpadkov. Batérie a akumulátory nevyhadzujte do domové- ho odpadu! Ako spotrebiteľ máte zákonnú povinnosť odo- vzdať všetky batérie a akumulátory bez ohľa- du na to, či obsahujú škodlivé látky* alebo nie, zbernému stredisku vo vašej obci/mestskej časti alebo v predajni, aby mohli byť odvezené na ekologickú likvi- dáciu. *označené: Cd = kadmium, Hg = ortuť, Pb = olovo V prípade otázok uveďte, prosím, nasledujúce údaje:

• Údaje z typového štítka stroja

• údaje z typového štítka motora. Dôležité upozornenie pre prípad opravy: V prípade zasielania prístroja na opravu majte na pa- mäti, že prístroj sa z bezpečnostných dôvodov musí zasielať na servisnú stanicu bez oleja a paliva. Servisné informácie Je potrebné dbať na to, že pri tomto produkte podlie- hajú nasledujúce diely použitiu primeranému alebo pri- rodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebovaniu*: Vzduchový lter, dieselový lter, batéria, vstrekovač

Prístroj sa nachádza v obale, aby sa zabránilo prípadným škodám pri preprave. Tento obal je surovina, je teda opätovne použiteľný alebo možno vykonať jeho recykláciu. Prístroj a jeho príslušenstvo pozostávajú z rôznych materiá- lov, ako napr. kov a plasty. Poškodené kon- štrukčné diely odovzdajte na likvidáciu nebezpečného odpadu. Informácie si zistite v špecializovanom obcho- de alebo od správy obce! Staré zariadenia nevyhadzujte do domového od- padu! Tento symbol upozorňuje na to, že tento výro- bok sa musí zlikvidovať podľa smernice o od- pade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovať s domo- vým odpadom. Tento výrobok sa musí odo- vzdať na to určenému zbernému stredisku. K tomu môže dôjsť napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stredisku na recykláciu odpadu z elektrických a elek- tronických zariadení.w ww.practixx.com

15. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobiť nápravu, keď váš stroj ne- pracuje správne. Ak pomocou toho nedokážete lokalizovať a odstrániť problém, obráťte sa na vašu servisnú dielňu. Porucha Možná príčina Náprava Motor sa nedá naštartovať Automatické vypnutie pri nedostatku oleja reaguje (červená LED) Skontrolujte hladinu oleja, doplňte motorový olej Žiadna nafta Doplňte palivo Mechanický prerušovač odblokovaný Mechanický prerušovač posuňte doprava Upchatý dieselový lter Vyčistite alebo vymeňte dieselový lter Upchatý vzduchový lter Vyčistite alebo vymeňte vzduchový lter Palivo má v dôsledku nízkej vonkajšej teplo- ty rôsolovitú konzistenciu Postupujte tak, ako je opísané v časti „Zimná prevádzka“ Poistka je chybná Vymeňte poškodenú poistku Generátor má príliš málo alebo žiadne napätie Chybný regulátor alebo kondenzátor Vyhľadajte špecializovaného predajcu Spínač nadprúdovej ochrany sa spustil Znížte spotrebu Vzduchový lter znečistený Filter vyčistite alebo vymeňte Batéria sa nabíja Poistka je chybná Vymeňte poškodenú poistkuw ww.practixx.com
