HASZNÁLATI ÚTMUTATÓ PXSE5000D SCHEPPACH

Dízelüzemű áramfejlesztő Eredeti használati utasítás fordítása

A készüléken található szimbólumok magyarázata A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a gyelmet a lehetséges kockázatokra. A bizton- sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a gyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézke- déseket. Olvassa el az üzemeltetési kézikönyvet. A készülék használata előtt minden esetben lapozza fel az üzemeltetési kézikönyv megfelelő fejezetét. Fontos. Forró alkatrészek. Maradjon megfelelő távolságban. Fontos. Tankolás előtt kapcsolja ki a motort. Járó motorba ne töltsön üzemanyagot. Fontos. A kipufogógázok mérgezőek, a motort ezért ne működtesse nem szellőztetett területeken. Viseljen hallásvédőt. A zaj következtében hallásvesztésre kerülhet sor. Figyelmeztetés elektromos feszültségre Rendkívül körültekintően kezelje az üzemanyagokat és kenőanyagokat! Karbantartási munkák előtt vegye ki az indítókábelt, és olvassa át a vonatkozó útmutatásokat. A készüléket ne érje eső. A motor beindításakor szikra keletkezik. Ez lángra lobbanthatja a közelben található gyúlékony gázokat. Nyílt láng használata és a dohányzása készülék közelében szigorúan tilos! Ne tegye ki közvetlen napfénynek m Figyelem! A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos helyeket ez a szimbólum jelöliw ww.practixx.com

4. Rendeltetésszerű használat .............................................................................. 114

8. Felépítés / az üzembe helyezés előtt ................................................................ 117

14. Ártalmatlanítás és újrahasznosítás ................................................................... 120

A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó elő- írásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe a jelen útmutatót és a biztonsági utasítá- sokat.

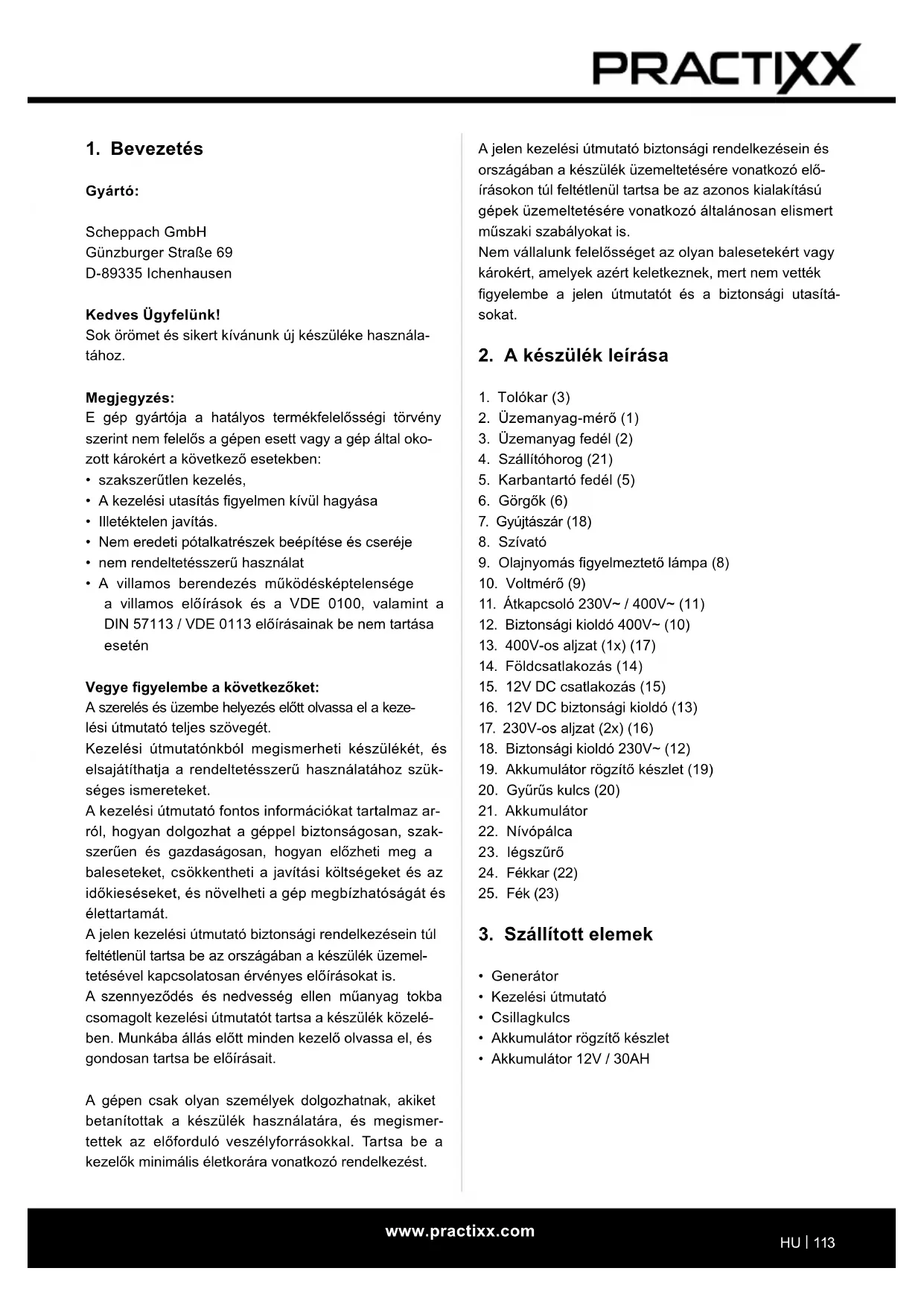

2. A készülék leírása

2. Üzemanyag-mérő (1)

3. Üzemanyag fedél (2)

4. Szállítóhorog (21)

5. Karbantartó fedél (5)

9. Olajnyomás gyelmeztető lámpa (8)

11. Átkapcsoló 230V~ / 400V~ (11)

12. Biztonsági kioldó 400V~ (10)

13. 400V-os aljzat (1x) (17)

14. Földcsatlakozás (14)

15. 12V DC csatlakozás (15)

16. 12V DC biztonsági kioldó (13)

17. 230V-os aljzat (2x) (16)

18. Biztonsági kioldó 230V~ (12)

19. Akkumulátor rögzítő készlet (19)

20. Gyűrűs kulcs (20)

3. Szállított elemek

• Akkumulátor rögzítő készlet

Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Kedves Ügyfelünk! Sok örömet és sikert kívánunk új készüléke használa- tához. Megjegyzés: E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által oko- zott károkért a következő esetekben:

• szakszerűtlen kezelés,

• A kezelési utasítás gyelmen kívül hagyása

• Illetéktelen javítás.

• Nem eredeti pótalkatrészek beépítése és cseréje

• nem rendeltetésszerű használat

• A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén Vegye gyelembe a következőket: A szerelés és üzembe helyezés előtt olvassa el a keze- lési útmutató teljes szövegét. Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szük- séges ismereteket. A kezelési útmutató fontos információkat tartalmaz ar- ról, hogyan dolgozhat a géppel biztonságosan, szak- szerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemel- tetésével kapcsolatosan érvényes előírásokat is. A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelé- ben. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait. A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismer- tettek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.w ww.practixx.com

• Tartsa be a vonatkozó baleset-megelőzési előírá- sokat és a többi általánosan elfogadott biztonság- technikai szabályt.

• A generátort csak olyan személy használhatja, tart- hatja karban vagy javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban tájékoztattak. Ha a berendezésen önkényes változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal fele- lősséget.

• A generátort csak olyan munkálatokhoz használja, amelyre készítették és amely a használati utasítás- ban olvasható.

• A generátort kizárólag a gyártó eredeti tartozékaival és szerszámaival szabad használni.

• Minden ettől eltérő használat nem rendeltetéssze- rűnek minősül. Az ebből eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli. Kérjük, vegye gyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kéziipari vagy ipari hasz- nálatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

5. Biztonsági utasítások

Ez a berendezés megfelel az elektromos gépekre vonatkozó biztonsági előírásoknak

• A generátor üzembe helyezése előtt gyelmesen olvassa el a használati utasítást.

• A szakszerűtlen használat személyi sérüléseket és anyagi károkat okozhat. Nem kezelhetik a be- rendezést olyan személyek, akik nem ismerik az útmutató tartalmát. Gondosan őrizze meg a hasz- nálati utasítást.

• Gyermekek és atalkorú személyek nem használ- hatják a berendezést.

• A nem rendeltetésszerű használatra és a gép mó- dosításaira visszavezethető problémákért a gyártó semmilyen felelősséget nem vállal.

• Tartsa be a biztonsági előírásokat, a szerelési és kezelési útmutatót, továbbá az általános érvényű baleset-megelőzési előírásokat is. Fontos megjegyzés: Ügyeljen arra, hogy a berendezéssel dolgozó minden személy a használat előtt gyelmesen elolvassa ezt a használati utasítást, és megértse az abban foglaltakat. Soha ne üzemeltesse a készüléket épületen belül vagy megfelelő szellőzéssel nem rendelkező környezetben.

4. Rendeltetésszerű használat

A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a fe- lelősséget. Ez az áramfejlesztő izzókat, fűtőkészülékeket, fúró- gépeket, vízszivattyúkat stb. láthat el árammal. Ne lépje túl az áramfejlesztőre vonatkozóan megadott terhelési határt. Az áramfejlesztő nem használható olyan készülé- kek táplálására, amelyek áramszükséglete magas. Az áramfejlesztő nem használható precíziós ké- szülékek, például számítógépek esetében. Az ilyen precíziós készülékek bizonyos körülmények esetén ká- rosodhatnak az áramfejlesztő teljesítményleadásakor keletkező széles hullámok miatti torzításból kifolyólag. Ne csatlakoztassa az áramfejlesztőt az épület villany- vezetékeire. A rendeltetésszerű használat része a biztonsági utasí- tások betartása, valamint a kezelési útmutatóban fog- lalt szerelési és üzemeltetési utasítások betartása is. A gépet kezelő és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről. Ezenfelül a lehető legszigorúbban be kell tartani a bal- esetmegelőzési előírásokat. Vegye gyelembe a további általános érvényű mun- kaegészségügyi és biztonságtechnikai szabályokat is. Ha a Gépen változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelősséget. A gépet kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni. Tartsa be a gyártó biztonsági, munkavégzési és kar- bantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

• A generátort csak műszakilag kifogástalan állapot- ban, valamint a rendeltetésének megfelelően, biz- tonság- és veszélytudatosan, a használati útmutató gyelembe vételével szabad használni!

• Különösen a biztonságot hátrányosan befolyásoló üzemzavarokat hárít(tas)sa el haladéktalanul!

• Tartsa be a gyártó biztonsági, munkavégzési és kar- bantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.w ww.practixx.com

A következő feltételek mellett semmiképpen ne üze- meltesse a generátort:

• a motor fordulatszámának változása

• az elektromos teljesítmény csökkenése

• gyújtáskimaradás felmerülése esetén

• túlzott mértékű vibráció

• láng vagy füst keletkezése

• eső vagy kedvezőtlen időjárás

• zárt helyiségrészben

• eső vagy kedvezőtlen időjárás

• a csatlakoztatott készülékek túlmelegedése

• a dugaszoló aljzat károsodása Rendszeresen ellenőrizni kell, hogy nem észlelhető-e az üzemanyagrendszeren tömítetlen hely vagy kopá- si hely, például ledörzsölt vagy porózus csövek, laza vagy hiányzó bilincsek vagy sérülés a tankon vagy a tanksapkán. Üzemeltetés előtt minden hibát szün- tessen meg. A generátort csak a következő feltételek esetén sza- bad üzemeltetni, karbantartani és feltankolni:

• Elégséges szellőzés. Kerülje az olyan környezetet, ahol a gőzök felgyülemlenek, például akna, pince, árok és hajófenék. Ügyeljen a levegőáramlásra és a hőmérsékletre. A környezeti hőmérséklet ne haladja meg a 40°C-ot.

• Zárt térben csövön kell kivezetni a veszélyes ki- pufogógázokat. A motor kipufogógázai szén-mo- noxidot tartalmaznak, ami egy mérgező, színtelen és szagtalan gáz, amely belélegzés esetén súlyos egészségügyi károkat és akár halált is okoz.

• A generátort csak megfelelő világítás mellett sza- bad feltankolni. Kerülje az üzemanyag kiömlését. Soha ne tankolja fel a generátort üzemelés közben. Tankolás előtt hagyja kb. két percig hűlni a motort.

• A tankolást soha ne végezze nyílt láng, ellenőrző lámpa vagy szikrát képező elektromos készülékek, például villamos kézi szerszámok, hegesztőkészü- lékek vagy köszörűgépek közelében.

• Ellenőrizze, hogy kifogástalan állapotban van-e hangtompító és a levegőszűrő. Ezek az alkatrészek tűzvédőként szolgálnak hibás gyújtás esetén.

• Ne dohányozzon a generátor közelében. Ne visel- jen laza ruházatot, ékszert vagy hasonló tárgyakat, amelyek beakadhatnak az önindítóba vagy más kör- ben járó alkatrészekbe. A kipufogógázok szén-monoxidot tartalmaznak, amely egy szagtalan és mérgező gáz. Figyelem! A generátor feszültsége ingadozik, ami esetlegesen károsíthatja a következő készülékeket:

• televízió/TV készülékek audio-video készülékek,

• elektronikus vezérlése termékek és készülékek Biztonsági utasítások Olvassa el gyelmesen az útmutatót – ismerkedjen meg a készülékkel. Vegye gyelembe a jelen készü- lékre vonatkozó használati utasításokat, korláto- zásokat és lehetséges veszélyeket.

• A készüléket csak szilárd alapra szabad felállítani.

• A terhelés nem haladhatja meg a generátor adat- tábláján megadott teljesítményt. Túlterhelés esetén károsodik a készülék vagy csökken az élettartam.

• A motort nem szabad túl nagy fordulatszámon üze- meltetni. A motor túl magas fordulatszámon törté- nő üzemeltetése fokozza a sérülésveszélyt. Nem szabad módosítani a szabályozott fordulatszámot befolyásoló alkatrészeket.

• A készülékeket nem szabad hibás vagy hiányzó al- katrészek esetén, ill. védőház vagy burkolat nélkül üzemeltetni. A pótalkatrészekkel kapcsolatos infor- mációkért forduljon az ügyfélszolgálathoz.

• A készüléket nem szabad nedves vagy vizes kör- nyezetben vagy nagyon jó vezetőképességű felü- leten, például fémburkolaton vagy acélszerkezeten üzemeltetni vagy tárolni. Amennyiben a készüléket az imént megadott feltételek mellett üzemelteti, ak- kor feltétlenül viseljen gumikesztyűt és -csizmát, valamint használjon földzárlati megszakítót.

• Tartsa a generátort tisztán és olajtól, szennyező- déstől és más idegen anyagtól mentes állapotban.

• Gondoskodjon arról, hogy a hosszabbító kábel, az áramkábel és minden elektromos komponens kifogástalan állapotban legyen. Az elektromos ké- szülékeket nem szabad sérült vagy hibás kábellel üzemeltetni.

• Az égési sérülések elkerülése érekében ne érintse meg a kipufogót és más olyan motor-, ill. generá- torrészeket, amelyek üzemelés közben felmele- gednek.

• Ne csatlakoztassa a készüléket háztartási duga- szoló aljzatra.

• Ne kösse össze más áramforrásokkal.w ww.practixx.com

Generátor AVR Védelmi fokozat IP23M Tartós teljesítmény P névleges (S1) 3000 W 230V~ esetén 4200 W 400V 3~esetén Teljesítmény P max (S2/5min) 3300 W 230V~ esetén 5000 W 400V 3~esetén Unenn névleges feszült- ség 230 V~ 400 V 3~ 12V DC. Inenn névleges árame- rősség 230V - 13A 400V - 7,6A 12V - 8,3A Fnenn frekvencia 50 Hz A hajtómotor kivitele Négyütemű léghűtéses Lökettérfogat 418 cm³ Max. teljesítmény (motor) 5,7 kW Üzemanyag Dízel Tartály térfogata 16 l Motorolaj 1,65 l Motorolaj típusa 15W40 Fogyasztás 2/3-os terhe- lésnél kb. 1,43 l/h Tömeg 145,9 kg Teljesítményosztály G1 Minőségosztály B Max. felállítási magasság (tengerszint felett) 1000 m A műszaki változtatás jogát fenntartjuk! S1 üzemmód (folyamatos üzem) A gép tartósan üzemeltethető a megadott teljesítmény- nyel. S2 üzemmód (rövid idejű üzemeltetés) A gép rövid ideig üzemeltethető a maximális teljesít- ménnyel. Utána egy időre le kell állítani a gépet, hogy ne melegedjen túl. A csörlő a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek fenn- maradó kockázatok. Ezen kívül a nem nyilvánvaló fennmaradó kockázatok minden elővigyázatosság ellenére sem szüntethetők meg.

• Minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával. Veszélyek és óvintézkedések Kipufogógáz: A kipufogógáz belégzése Csak a szabadban használja a készüléket Égések: A kipufogón megérintése Hagyja lehűlni a készüléket Tűz, robbanás: A dízel üzemanyag tűzveszélyes anyag Tankolás és munkavégzés közben tilos a dohányzás Figyelmeztetés! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A ko- moly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám hasz- nálata előtt keressék fel orvosukat és implantátumuk gyártóját. Fennmaradó kockázatok A gép a technika jelenlegi állása és az elismert bizton- ságtechnikai előírások szerint készült. Használata köz- ben azonban jelentkezhetnek fennmaradó kockázatok.

• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.

• Ezen kívül a nem nyilvánvaló fennmaradó kockáza- tok minden elővigyázatosság ellenére sem szüntet- hetők meg.

• A fennmaradó kockázatok minimálisra csökkenthe- tők azonban a „Biztonsági utasítások”, a „Rendelte- tésszerű használat” és a kezelési útmutató együttes betartásával.

• A kezét tartsa távol a munkaterülettől, ha a gép üze- mel.w ww.practixx.com

m FIGYELEM! A motor beindítása előtt ellenőrizze:

• az üzemanyagszintet, esetleg tankolja fel - a tartály legalább félig legyen feltöltve

• gondoskodjon a készülék megfelelő szellőzéséről

• Válassza le az esetleg csatlakoztatott elektromos készüléket az áramgenerátorról

• a légszűrő állapotát

• az üzemanyag vezetékek állapotát

• a külső csavarkötések szilárdságát Figyelem! Az első használat előtt töltsön be olajat. Minden használat előtt kikapcsolt motornál és sík felü- leten ellenőrizze az olajszintet. Használjon négyütemű vagy hasonlóan kiváló minőségű HD-olajat. Általános használat esetén minden hőmérséklet mellett a SAE 15W-40 olajat javasoljuk. Az olajszint ellenőrzése (6. + 8. ábra) Távolítsa el a karbantartó fedelet (5) Távolítsa el az olajtöltő sapkát (22), és törölje tisztára az olajmérő pál- cát. Az olajszint ellenőrzéséhez tolja be a mérőpálcát a betöltőcsonkba, a zárósapka becsavarása nélkül. Ha túl alacsony az olajszint, töltsön be az ajánlott olajból a betöltőcsonk alsó pereméig. Üzemanyag feltöltése

• A készülék tankolásához nyissa ki a tanksapkát (3), ehhez fordítsa el az óramutató járásával ellentétes irányba.

• Töltsön üzemanyagot a tartályba

• A tartály zárásához fordítsa el a tanksapkát (3) az óramutató járásával megegyező irányba. Ajánlott üzemanyag Ehhez a motorhoz csak dízelüzemanyag szükséges. m Csak friss, tiszta üzemanyagot használjon. A gázolajban lévő víz vagy szennyeződések károsítják az üzemanyagrendszert. Tartály térfogata: 16 liter m Jól szellőző területen, leállított motorral tankol- jon. Ha a motor közvetlenül ezelőtt üzemben volt, akkor először hagyja lehűlni. Soha ne tankoljon épületen belül, ahol a dízelgőz lánggal vagy szik- rával érintkezhet. A dízelgőz rendkívül gyúlékony és robbanás- veszélyes.

Zaj és rezgés m Figyelmeztetés: A zaj súlyos következményekkel járhat az egészség tekintetében. Ha a gép zaja meg- haladja a 85 dB (A) értéket, akkor kérjük, viseljen meg- felelő hallásvédőt. Zajértékek LWA hangteljesítményszint 96,2 dB(A) (EN ISO 3744)

hangnyomásszint 77 dB(A) (EN ISO 11201) Kwa/pA bizonytalanság 2,1 dB(A)

Nyissa ki a csomagolást, és óvatosan vegye ki a ké- szüléket. Távolítsa el a csomagolóanyagot, valamint a csomago- lási/szállítási biztosítékokat (ha vannak). Ellenőrizze, hogy hiánytalan-e a szállítmány. Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit. Kifogások esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el. Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást. A használatba vétel előtt ismerje meg a készüléket a kezelési útmutatóból. Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat. Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét. m FIGYELEM! A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs- kókkal, fóliákkal és apró részekkel játsszanak! Le- nyelés és fulladás veszélye áll fenn!

8. Felépítés / az üzembe helyezés előtt

A készüléket gyárilag előre összeszerelték! Üzembe helyezés előtt Az akkumulátor csatlakoztatása (5. ábra) Készítse elő és csatlakoztassa az akkumulátort. Rögzítse az akkumulátort (21) a készülékben az akku- mulátorrögzítő készlettel (19). Először a piros kábelt (+), majd a fekete kábelt (-) csatlakoztassa az akkumu- látorhoz.w ww.practixx.com

Egyes elektromos készülékek (pl. TV-készülékek, számítógépek.) nem üzemeltethetők generátorral. Ha kétségei vannak, kérdezze meg a készülék gyártóját. Túlterhelés elleni védelem Az áramfejlesztő túlterhelés elleni védelemmel van fel- szerelve. Ez túlterhelés esetén kikapcsolja a megfelelő aljzatokat. Figyelem! Ha ez bekövetkezik, csökkentse a generá- torból származó elektromos áramot, vagy távolítsa el a hibásan csatlakoztatott eszközöket. Figyelem! A hibás túlterheléskapcsolók csak azonos konstrukciójú, azonos teljesítményadatokkal rendelke- ző túlterheléskapcsolóra cserélhetők. Ehhez forduljon az ügyfélszolgálathoz. 12V DC csatlakozás: Túlterhelés esetén a 12 V DC csatlakozás (15) kikap- csol. A túlterheléskapcsoló (16) megnyomásával a 12 V DC csatlakozás újra üzembe helyezhető. 230V~ aljzatok: Túlterhelés esetén a 230V~ aljzatok (17) kikapcsolnak. A túlterheléskapcsoló (18) bekapcsolásával a 230V~ aljzatok újra üzembe helyezhetők. 400V 3~ aljzat: Túlterhelés esetén a 400V 3~ aljzat (13) kikapcsol. A túlterheléskapcsoló (12) bekapcsolásával a 400V 3~ aljzat újra üzembe helyezhető.

• Ha az átkapcsolót (11) balra állítja, akkor a 230V~ aljzatokat használhatja.

• Ha a váltókapcsolót (11) jobbra állítja, akkor a 400V 3~ aljzat aktív.

• Az áramfejlesztő 230 V~ és 400 V 3~ váltóáramú készülékekhez használható.

• A 12V-os akkumulátor a 12V-os egyenáramú csatla- kozón (15) keresztül tölthető. Használjon adapterká- belt erre a célra.

• Figyelem! Az áramfejlesztő nem alkalmas a háztar- tási hálózatra való csatlakoztatásra, mint háztartási vészhelyzeti áramforrás. Ez károsíthatja a generá- tort vagy más elektromos berendezéseket. A motor leállítása

• Kikapcsolás előtt rövid ideig hagyja a generátort ter- helés nélkül futni, hogy a készülék „lehűljön”.

• Állítsa a be-/kikapcsolót (7) a kulccsal „ KI” állásba. Az üzemanyag kezelésénél égéseket vagy egyéb sérüléseket szenvedhet.

• Kapcsolja ki a motort, hőtől, szikráktól, valamint lángtól tartsa távol.

• Csak szabadban tankoljon.

• Azonnal törölje fel a kiömlött gázolajat. Elektromos biztonság Az elektromos tápvezetékeknek és a csatlakoztatott készülékeknek kifogástalan állapotban kell lennie. Csak olyan eszközök csatlakoztathatók, amelyek fe- szültségspecikációja megegyezik az áramfejlesztő kimeneti feszültségével. Soha ne kösse össze a generátort az elektromos háló- zattal (csatlakozó aljzat). A fogyasztóhoz vezető vezetékek hosszát a lehető leg- rövidebbre kell kialakítani. Környezetvédelem A szennyezett karbantartási- és üzemi anyagokat adja le egy erre kijelölt gyűjtőhelyen. A csomagolóanyagok, fémek és műanyagok újrahasznosítása. Földelés A ház földelése szükséges a statikus töltések levezeté- séhez. Ehhez csatlakoztasson egy kábelt az egyik ol- dalon a generátor földelőcsatlakozásához (14), a másik oldalon pedig egy külső földeléshez (pl. rúdföldelés).

• Ellenőrizze, hogy a mechanikus teljesítményválasz- tó kapcsoló. (a) a megfelelő helyzetben van.

• Fontos! A teljesítményválasztó kapcsoló gyárilag be van állítva, és nem szabad megváltoztatni.

• Állítsa a be-/kikapcsolót (7) a kulccsal „ BE” állásba.

• Húzza ki a fojtószelepet (8), és fordítsa a be-/kikap- csolót a kulccsal „Start” állásba. Kb. 5 másodperc múlva engedje ki a fojtószelepet, és a motor elindul.

• Ha a motor jár, fordítsa vissza a be-/kikapcsolót a „ BE” állásba.

• Ha a motor nem indul azonnal (különösen a koráb- ban kiürített tank vagy a gázolajszűrő cseréje után), ismételje meg az indítási eljárást, miközben ismét meghúzza a fojtószelepet. Megjegyzés: Egyes elektromos készülékek (elekt- romos fűrészek, fúrógépek stb.) nagyobb energiafo- gyasztással járhatnak, ha zord körülmények között használják őket.w ww.practixx.com

Ha a készüléket szállítani szeretné, előtte ürítse ki a tartályt. A készüléket kefével vagy kézi seprűvel tisztít- sa meg a durva szennyeződésektől.

Sötét, száraz és fagymentes, valamint gyermekek szá- mára nem hozzáférhető helyen tárolja a készüléket és tartozékait. Az optimális tárolási hőmérséklet 5 ˚C és 30 ˚C között van. A szerszámot az eredeti csomagolásában tárolja. Letakarással védje a szerszámot a portól és a nedves- ségtől. A kezelési útmutatót a szerszám mellett tárolja.

Olajcsere Üzemmeleg motornál cseréljen olajat.

• Tartson készenlétben egy megfelelő edényt az olaj- cseréhez, amely nem tud túlcsordulni.

• Távolítsa el a motorburkolatot (5)

• Nyissa ki az olajbetöltő csavart (22)

• Nyissa ki az olajleeresztő dugót (c), és a meleg mo- torolajat az alábbi leeresztőcsatornán keresztül en- gedje le egy gyűjtőedénybe.

• Töltse fel a motorolajat az olajmérő pálca felső jeléig

• A használt olajat megfelelően ártalmatlanítsa. Adja le a használt olajat egy gyűjtőhelyen. A legtöbb ben- zinkút, javítóműhely és újrahasznosító központ díj- mentesen visszaveszi a használt olajat. légszűrő A légszűrő rendszeres tisztításával megelőzheti a por- lasztó hibás működését. A légszűrő tisztítása és a légszűrőbetétek cseréje

• 30 üzemóránként tisztítsa meg a légszűrőt.

• Távolítsa el a motorburkolatot (g)

• Vegye le a légszűrő fedelét (h)

• Vegye ki a szűrőelemeket (23)

• Tisztítsa meg a szűrőbetéteket szappanos vízzel, majd öblítse le tiszta vízzel, és hagyja megszáradni, mielőtt visszahelyezné őket.

• Az összeszerelés fordított sorrendben történik m FIGYELMEZTETÉS SOHA ne használjon benzint vagy alacsony lobbanás- pontú tisztító oldatot a légszűrő betétjének tisztításá- hoz. Ennek tűz vagy robbanás lehet a következménye. Olajgyelmeztető jelző (9) A kijelző akkor aktiválódik, ha az olajszint túl alacsony, és kikapcsolja a motort. Amint az olajszint megfelelő, a motor újraindítható. Téli üzemmód Mivel a generátort dízelmotor hajtja, a téli üzemmód- ban különleges óvintézkedéseket kell tenni. Ha a dízelgenerátort -3° és -10° Celsius fok közötti külső hőmérsékleten üzemelteti, a „téli gázolaj” használata követelmény. A gázolaj „téli gázolajra” történő átállása általában október végén történik, országonként eltérő módon. A „téli gázolajra” való átállás időpontját a ben- zinkúton megtudhatja.

• Ha a dízelgenerátort rendszeresen üzemelteti, nem kell semmilyen óvintézkedést tennie, mivel a „téli dí- zelre” való átállás automatikus.

• Ha ősszel hosszabb ideig nem használja a generá- tort, de télen újra használni szeretné, akkor ajánlatos a tartályt majdnem üresen tartani. Kérdezze meg a benzinkútnál, hogy mikor kell átállni a „téli gázolajra”, és töltse fel a tankot „téli gázolajjal”, mielőtt a -3° és -10° Celsius fok közötti külső hőmérséklet beáll.

• Ha azonban a dízelüzemanyag „kiforrna”, akkor a dízelgenerátort kb. 12 órára egy kb. +10 °C-os hő- mérsékletű helyiségbe kell helyezni.

• Ha a tartály félig vagy teljesen megtelt normál díze- lüzemanyaggal, akkor ki kell üríteni

• A tartályt ezután „téli gázolajjal” kell feltölteni. Ha a tartály majdnem üres vagy félig tele van, elegen- dő „téli gázolajjal” feltölteni.

Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg. Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.

m FIGYELMEZTETÉS Mielőtt szállítja, ill. beltérben lehelyezi, hagyja lehűlni a gép motorját, hogy elkerülje az égési sérüléseket és kizárja a tűzveszélyt.w ww.practixx.com

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

14. Ártalmatlanítás és újrahasznosítás

A készülék olyan csomagolásban található, amely megakadályozza a szállítás közbeni sé- rüléseket. Ez a csomagolás nyersanyag, így újra felhasználható vagy a nyersanyag-körfor- gásba visszaforgatható.A készülék és annak tartozékai különböző anyagokból állnak, pl. fémből és műanyagokból. A hibás alkotóelemeket jut- tassa el az újrahasznosító helyekre. Érdeklődjön a szakkereskedésben vagy a helyi önkormányzatnál! Ne dobja a használt berendezéseket a háztartási hulladékba! Ez a szimbólum arra hívja fel a gyelmet, hogy a terméket az elektromos és elektronikus be- rendezések hulladékairól szóló irányelv (2012/19/EU) és a nemzeti törvények értelmé- ben nem szabad a háztartási hulladékba dob- ni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ezt történhet például úgy, hogy hasonló termék vásárlásakor leadja a készüléket, vagy pedig az elekt- romos és elektronikus berendezések hulladékait újra- hasznosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezésekben gyakran megtalálható potenciálisan veszélyes anya- gok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártal- matlanításával ráadásul a természeti erőforrások haté- kony használatához is hozzájárul. A használt berende- zések gyűjtőhelyeivel kapcsolatban a városvezetésnél, a helyi közterület-fenntartónál, az elektromos és elekt- ronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalatnál érdeklődhet. Ne dobja az elemeket és akkumulátorokat a ház- tartási hulladékba! Fogyasztóként Ön a törvényi előírások értel- mében köteles minden elemet és akkumulá- tort – függetlenül attól, hogy tartalmaznak-e káros anyagokat* – a lakóhelye/városrésze gyűjtőhe- lyén vagy a kereskedésben leadni, gondoskodva ezzel a környezetbarát ártalmatlanításról. *a következő jelöléssel rendelkeznek: Cd = kadmium, Hg = higany, Pb = ólom MEGJEGYZÉS A motort soha ne járassa sérült vagy hiányzó le- vegőszűrő betéttel. Így szennyeződés kerül a motorba, ami miatt súlyos motorkárok keletkezhetnek. Ebben az esetben a viszonteladó és a gyártó minden garanciás szolgáltatást megtagad. Cserélje ki a gázolajszűrőt (7. ábra) A dízelszűrőt ki kell cserélni, ha a szűrő belül piszkos, vagy a keverék látható. A szűrő cseréjéhez és a tartály- ban lévő gázolaj összegyűjtéséhez szükség van egy tölcsérre és egy üres gázolajos kannára. Lazítsa meg a szűrő mindkét oldalán lévő fémkonzolo- kat. Azonnal dugja be az üzemanyagtömlőt a tölcséren keresztül a gázolajtartályba, és gyelje a gázolaj áram- lását, amíg nem folyik ki gázolaj. Távolítsa el a szeny- nyeződést tartalmazó szűrőt, és adja le azt. Szereljen be egy új szűrőt. Ürítse ki a tartályt

• A tartály kiürítéséhez először úgy járjon el, mintha a „gázolajszűrőt cserélné”.

• A dízelszűrő eltávolítása után a tartályból a tölcsé- ren keresztül vezesse a dízelüzemanyagot a dízel kannába. (FIGYELEM: Győződjön meg róla, hogy a gázolajkanna elég nagy ahhoz, hogy a tartályban maradó mennyiséget befogadja!).

• A leeresztés befejezése után végezze el az össze- szerelést a „Dízelszűrő cseréje” című fejezetben leírtak szerint. Információ kérése esetén a következő adatokat adja meg:

• A gép típustáblájának adatai

• A motor típustáblájának adatai Fontos megjegyzés javítás esetén: Ha javításra visszaküldi a készüléket, akkor ügyeljen arra, hogy a készüléket biztonsági okokból olaj és üzemanyag nélkül küldje be a szervizállomásra. Szervizinformációk Vegye gyelembe, hogy ennél a terméknél a követke- ző alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre haszná- lati anyagokként van szükség. Kopóalkatrészek*: Légszűrő, gázolajszűrő, akkumulá- tor, üzemanyag-befecskendező

• nem szerepel kötelezően a szállított elemek között!w ww.practixx.com

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működik megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez. Üzemzavar Lehetséges ok Megoldás Nem indítható újra a motor Automatikus olajlezárás reagál (piros LED Ellenőrizze az olajszintet, töltse fel a motorolajat nincs gázolaj Töltsön be üzemanyagot Mechanikus megszakító kioldva Nyomja a mechanikus megszakítót jobbra Dízel szűrő eltömődött Tisztítsa meg vagy cserélje ki a dízel szűrőt Légszűrő eltömődött Tisztítsa ki vagy cserélje ki a levegőszűrőt Az alacsony külső hőmérséklet miatt „rom- lott” a dízelüzemanyag A „Téli üzemmód” pontban leírtak szerint járjon el A biztosíték hibás Hibás biztosíték cseréje A generátor feszültsége túl alacsony, vagy nincs feszült- ség alatt Hibás a szabályozó vagy a kondenzátor Keressen fel szakkereskedőt Túláram-megszakító kioldott Fogyasztás csökkentése Elszennyeződött a levegőszűrő Tisztítsa ki vagy cserélje ki a szűrőt Az akkumulátor nem töltődik fel A biztosíték hibás Hibás biztosíték cseréjew ww.practixx.com
