PXSE5000D - Sähkögeneraattori SCHEPPACH - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE PXSE5000D SCHEPPACH

Dieselgeneraattori Käännös alkuperäisestä käyttöohjeesta

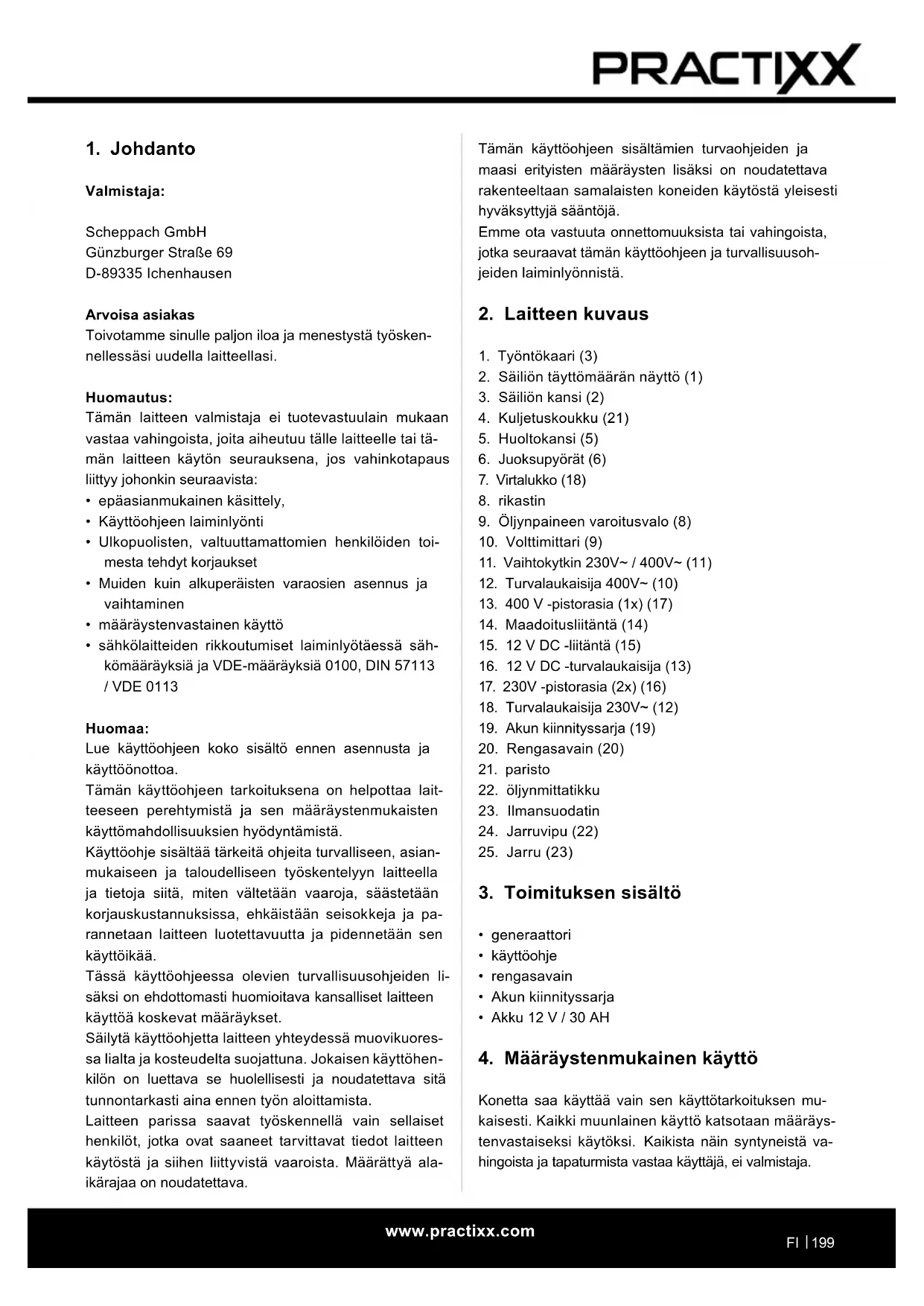

Laitteessa olevien symbolien selitys Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Tur- vallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä. Lue käyttöopas. Ennen kuin käytät laitetta, katso aina vastaavaa kohtaa käyttöoppaasta. Tärkeää. Kuumia osia. Pidä riittävä etäisyys. Tärkeää. Sammuta moottori, ennen kuin lisäät polttoainetta. Älä täytä laitteen ollessa käynnissä. Tärkeää. Pakokaasut ovat myrkyllisiä, älä siksi käytä moottoria ilmastoimattomissa tiloissa. Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman. Varo sähköjännitettä Ole polttoaineiden ja voiteluaineiden käsittelyssä erittäin varovainen! Poista sytytysvirtajohto ennen kuin suoritat huoltotöitä ja lue huoltoa koskevat ohjeet. Älä altista laitetta sateelle. Moottoria käynnistettäessä syntyy kipinöitä. Ne voivat sytyttää lähellä olevat palavat kaasut. Avotuli ja tupakointi on ehdottomasti kielletty laitteen lähellä! Ei suoralle auringonpaisteelle altistumista m Huomio! Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkilläw ww.practixx.com

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samalaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä. Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusoh- jeiden laiminlyönnistä.

2. Säiliön täyttömäärän näyttö (1)

3. Säiliön kansi (2)

4. Kuljetuskoukku (21)

9. Öljynpaineen varoitusvalo (8)

12. Turvalaukaisija 400V~ (10)

13. 400 V -pistorasia (1x) (17)

14. Maadoitusliitäntä (14)

15. 12 V DC -liitäntä (15)

16. 12 V DC -turvalaukaisija (13)

17. 230V -pistorasia (2x) (16)

18. Turvalaukaisija 230V~ (12)

19. Akun kiinnityssarja (19)

3. Toimituksen sisältö

4. Määräystenmukainen käyttö

Konetta saa käyttää vain sen käyttötarkoituksen mu- kaisesti. Kaikki muunlainen käyttö katsotaan määräys- tenvastaiseksi käytöksi. Kaikista näin syntyneistä va- hingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Valmistaja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Arvoisa asiakas Toivotamme sinulle paljon iloa ja menestystä työsken- nellessäsi uudella laitteellasi. Huomautus: Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,

• Käyttöohjeen laiminlyönti

• Ulkopuolisten, valtuuttamattomien henkilöiden toi- mesta tehdyt korjaukset

• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen

• määräystenvastainen käyttö

• sähkölaitteiden rikkoutumiset laiminlyötäessä säh- kömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113 Huomaa: Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa. Tämän käyttöohjeen tarkoituksena on helpottaa lait- teeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä. Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asian- mukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja pa- rannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden li- säksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset. Säilytä käyttöohjetta laitteen yhteydessä muovikuores- sa lialta ja kosteudelta suojattuna. Jokaisen käyttöhen- kilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä ala- ikärajaa on noudatettava.w ww.practixx.com

• Generaattoria saa käyttää vain niihin töihin, joita varten se on valmistettu ja jotka on kuvattu käyt- töohjeessa.

• Generaattoria saa käyttää vain valmistajan alku- peräisillä lisävarusteilla ja alkuperäisillä työkaluilla.

• Kaikki tämän ylittävä käyttö katsotaan määräysten- vastaiseksi käytöksi. Valmistaja ei vastaa siitä ai- heutuvista vahingoista; käyttäjä on yksin vastuussa. Huomaa, että laitteitamme ei ole tarkoitettu kaupalli- seen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoit- tamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

Tämä laite vastaa määräysten mukaisia sähkölait- teiden turvallisuusohjeita

• Lue käyttöohje huolellisesti ennen kuin otat gene- raattorin käyttöön.

• Epäasianmukainen käyttö voi johtaa henkilö- tai esinevahinkoihin. Henkilöt, jotka eivät ole pereh- tyneet ohjeisiin, eivät saa käyttää laitetta. Säilytä käyttöohjetta huolellisesti.

• Lapset ja nuoret eivät saa käyttää laitetta.

• Valmistaja ei ota minkäänlaista vastuuta, jos konet- ta käytetään määräystenvastaisesti tai jos siihen tehdään muutoksia.

• Noudata myös turvallisuusohjeita, asennus- ja käyttöohjetta sekä lisäksi yleisiä voimassa olevia tapaturmientorjuntamääräyksiä. Tärkeä huomautus: Varmista, että tällä laitteella työskentelevät ovat pe- rehtyneet huolellisesti tähän käyttöohjeeseen ennen käyttöä. Älä käytä tätä laitetta koskaan rakennuksien sisäpuo- lella tai ympäristössä, jossa ei ole riittävää ilmastointia. Pakokaasuissa on hiilimonoksidia, joka on haju- tonta ja myrkyllistä kaasua. Huomio! Generaattorissa esiintyy jännitteenvaihteluja, joiden vuoksi seuraavat laitteet voivat mahdollisesti vauri- oitua:

• televisio/siihen liitetyt laitteet, audio-video-laitteet

• tuotteet ja laitteet, joissa on elektroninen ohjaus Tämä sähköaggregaatti voi syöttää virtaa hehkulamp- puihin, lämmityslaitteisiin, porakoneisiin, vesipump- puihin, jne. Älä ylitä sähköaggregaatille määritettyä kuormitusrajaa. Tätä sähköaggregaattia ei saa käyttää virran syöt- tämiseen sellaisiin laitteisiin, joiden virrankulutus on suuri. Tätä sähköaggregaattia ei voi käyttää tarkkuuslaittei- siin, kuten esimerkiksi tietokoneisiin. Tällaiset tark- kuuslaitteet saattavat joissakin olosuhteissa vaurioitua leveän aallon aiheuttamasta vääristymästä sähköag- gregaatin tehonannossa. Älä liitä sähköaggregaattia rakennuksen sähköasennukseen. Määräystenmukaiseen käyttöön kuuluu myös turvalli- suusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen. Konetta käyttävien ja huoltavien henkilöiden on perehdyttävä niihin ja heillä on oltava tiedot mahdollisista vaaroista. Sen lisäksi voimassa olevien tapaturmantorjuntamää- räyksiä on noudatettava tunnontarkasti. Muita yleisiä työterveys- ja turvateknisiä säädöksiä on noudatettava. Jos koneeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista va- hingoista. Konetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla. Valmistajan määrittämiä turvallisuus-, työ- ja huolto- määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

• Käytä generaattoria vain sen ollessa teknisesti moitteettomassa kunnossa ja käytä sitä aina mää- räystenmukaisesti, turvallisuusseikat ja vaarat huo- mioiden ja käyttöohjetta noudattaen!

• Korjaa (korjauta) viipymättä erityisesti sellaiset häi- riöt, jotka voivat vaarantaa turvallisuuden!

• Valmistajan määrittämiä turvallisuus-, työ- ja huolto- määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

• Asianmukaiset tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää- räykset on huomioitava.

• Vain generaattoriin perehtyneet henkilöt, jotka ovat saaneet koulutusta koneella työskentelyyn liittyvistä vaaroista, saavat käyttää, huoltaa tai korjata konet- ta. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.w ww.practixx.com

Tarkasta polttoainejärjestelmä säännöllisesti vuoto- kohtien ja kulumien, kuten hapertuneiden johtojen, irronneiden tai puuttuvien liittimien ja säiliössä tai säiliön kannessa olevien vaurioiden varalta. Kaikki viat on korjattava ennen käyttöä. Generaattoria saa käyttää, huoltaa ja tankata vain seuraavissa olosuhteissa:

• Riittävä tuuletus. Vältä ympäristöjä, joihin höyryt voivat kertyä, esim. kaivannot, kellarit, kuopat ja pilssit. Huomioi ilmavirta ja lämpötila. Ympäristön lämpötila ei saa olla yli 40°C.

• Suljetuissa tiloissa vaaralliset pakokaasut on joh- dettava pois putkien kautta. Moottorin pakokaasut sisältävät hiilimonoksidia, joka on myrkyllinen, ha- juton ja väritön kaasu, joka aiheuttaa hengitettynä vakavia vahinkoja terveydelle ja se voi tappaa.

• Tankkaa generaattori vain riittävästi tuuletetussa paikassa. Vältä polttoaineen läikkymistä. Älä kos- kaan tankkaa generaattoria käytön aikana. Anna moottorin jäähtyä noin kahden minuutin ajan ennen tankkausta.

• Älä tankkaa avotulen, merkkivalojen tai kipinöitä ai- heuttavien sähkölaitteiden, kuten sähkötyökalujen, hitsauslaitteiden ja hiomakoneiden läheisyydessä.

• Tarkasta, että äänenvaimennin ja ilmansuodatin toimivat moitteettomasti. Nämä osat toimivat liek- kisuojana sytytysvirheiden yhteydessä.

• Älä tupakoi generaattorin lähellä. Älä käytä löysiä vaatteita, koruja tai muita sellaisia esineitä, jotka voi- vat takertua käynnistimeen tai muihin pyöriviin osiin. Generaattori on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mu- kaisesti. Siitä huolimatta töissä voi esiintyä yksit- täisiä jäännösriskejä. Lisäksi kaikista asianmukaisista toimenpiteistä huoli- matta voi jäljelle jäädä piileviä jäännösriskejä.

• Jäännösriskejä voidaan minimoida noudattamalla turvallisuusohjeita ja määräystenmukaista käyttöä koskevia määräyksiä ja käyttöohjetta. Vaarat ja suojatoimenpiteet Pakokaasut: Pakokaasujen hengittäminen Käytä laitetta vain ulkona Palovammat: Pakoputkeen koskeminen Anna laitteen jäähtyä Turvallisuusohjeet Lue ohje huolellisesti – Perehdy tähän laitteeseen. Huomioi tätä laitetta koskevat käyttöohjeet, rajoi- tukset ja mahdolliset vaarat.

• Aseta laite vain tasaiselle ja tukevalle alustalle.

• Kuorma ei saa ylittää generaattorin tyyppikilvessä ilmoitettua arvoa. Ylikuormitus johtaa laitteen vahin- goittumiseen tai käyttöiän lyhentymiseen.

• Moottoria ei saa käyttää liian korkealla kierroslu- vulla. Moottorin käyttäminen liian korkealla kierros- luvulla lisää loukkaantumisvaaraa. Mitään sellaisia osia ei saa muuttaa, jotka vaikuttavat säädettyyn kierroslukuun.

• On kiellettyä käyttää laitteita, joissa on viallisia osia tai joista puuttuu osia tai joissa ei ole suojakoteloa tai suojusta. Lisätietoja varaosista saat alueellasi toimivasta asiakaspalvelusta.

• Laitetta ei saa käyttää tai varastoida märässä tai kosteassa ympäristössä tai sähköä johtavilla pin- noilla, kuten metallipinnoilla tai teräsrakenteiden päällä. Jos laitetta käytetään edellä mainituissa olosuhteissa, on ehdottomasti käytettävä kumikä- sineitä ja -saappaita ja maasulkuvirran katkaisijaa.

• Varmista, ettei generaattori ole öljyn, lian tai muun vieraan materiaalin tahrima.

• Varmista, että jatkojohto, virtajohto ja kaikki sähkö- osat ovat moitteettomassa kunnossa. Sähkölaitteita ei saa koskaan käyttää vahingoittuneiden tai viallis- ten johtojen kanssa.

• Palovammojen välttämiseksi ei pakoputkeen ja mui- hin moottorin tai generaattorin kuumeneviin osiin saa koskea.

• Älä liitä laitetta kotipistorasioihin.

• Älä yhdistä muihin virtalähteisiin. Seuraavissa olosuhteissa generaattorin käyttö on eh- dottomasti lopetettava:

• Kun moottorin kierrosluku muuttuu

• Kun sähköteho laskee

• Kun esiintyy sytytysvirheitä

• Kun syntyy kipinöitä

• Kun on liiallista tärinää

• Kun esiintyy liekkejä tai savua

• Suljetuissa tiloissa

• Sateella tai huonossa säässä

• Suljetuissa huoneosastoissa

• Sateella tai huonossa säässä

• Liitettyjen laitteiden ylikuumentuessa

polttoaine Diesel Säiliön tilavuus 16 l Moottoriöljy 1,65 l Moottoriöljyn tyyppi 15W40 Kulutus ⅔-kuormituk- sella n. 1,43 l/h Paino 145,9 kg Teholuokka G1 Laatuluokka B Suurin asennuskorkeus (merenpinnan yläpuo- lella) 1000 m Oikeus teknisiin muutoksiin pidätetään! Käyttötapa S1 (jatkuva käyttö) Konetta voidaan käyttää jatkuvasti ilmoitetulla teholla. Käyttötapa S2 (lyhytaikainen käyttö) Konetta saa käyttää lyhytaikaisesti suurimalla teholla. Sen jälkeen koneen on oltava jonkin aikaa pysäytetty- nä, jotta se ei kuumenisi liikaa. Melu ja tärinä m Varoitus: Melulla voi olla vakavia vaikutuksia ter- veyteesi. Jos koneen aiheuttama melu on yli 85 dB (A), täytyy käyttää sopivia kuulosuojaimia. meluarvot Äänen tehotaso L

7. Purkaminen pakkauksesta

Avaa pakkaus ja ota laite varovasti ulos. Poista pakkausmateriaali sekä pakkaus- ja kuljetusvar- mistukset (jos sellaiset on). Tarkasta, onko toimituksen sisältö täydellinen. Tarkasta, onko laitteessa tai lisäosissa kuljetusvauri- oita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä. Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti. Perehdy laitteeseen käyttöohjeen avulla ennen sen käyttöä. Tulipalo-räjähdys: Diesel on palovaarallista Tupakointi on kielletty tankkauksen ja työskentelyn aikana Varoitus! Tämä sähkötyökalu muodostaa käytön ai- kana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vaka- vien tai hengenvaarallisten vammojen vaaran vähen- tämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua. jäännösriskit Kone on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa ole- vien turvateknisten määräysten mukaisesti. Siitä huoli- matta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Sähkövirran aiheuttama vaara terveydelle, jos käy- tetään epäasianmukaisia virtajohtoja.

• Lisäksi kaikista asianmukaisista toimenpiteistä huo- limatta voi jäljelle jäädä piileviä jäännösriskejä.

• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa ”Turvallisuusohjeet” ja ”Määräystenmukainen käyttö” olevia ohjeita.

• Pidä kädet loitolla työalueelta, kun kone on käytössä.

generaattori AVR Kotelointiluokka IP23M Jatkuva teho P nimellis (S1) 3000 W / 230 V~ 4200 W / 400 V 3~ Teho P maks. (S2/5min) 3300W / 230 V~ 5000 W / 400 V 3~ Nimellisjännite U nimellis 230 V~ 400 V 3~ 12 V DC. Nimellisvirta I nimellis 230 V - 13 A 400V - 7,6A 12V - 8,3A Taajuus F nimellis 50 Hz Käyttömoottorin raken- netyyppi 4-tahti, ilmajäähdytteinen Iskutilavuus 418 cm³ Maks. teho (moottori) 5,7 kWw ww.practixx.com

• Täytä säiliöön polttoainetta

• Sulje säiliö kiertämällä säiliön kantta (3) myötäpäi- vään. Suositeltu polttoaine Tässä moottorissa käytetään ainoastaan diesel-polt- toainetta. m Käytä vain uutta, puhdasta polttoainetta. Jos dieselissä on vettä tai epäpuhtauksia, polttoaine- järjestelmä vaurioituu. Säiliön tilavuus: 16 litraa m Tankkaa hyvin tuuletetussa paikassa moottorin ollessa sammutettuna. Jos moottoria oli käytet- ty, anna sen ensin jäähtyä. Älä koskaan tankkaa moottoria rakennuksessa, missä dieselhöyryt voi- vat päästä liekkeihin tai kipinöihin. Dieselhöyry on äärimmäisen palovaarallista ja räjähtävää ainetta. Polttoainetta käsiteltäessä voi saada palovammoja tai muita vakavia vammoja.

• Sammuta moottori ja suojaa se kuumuudelta, kipi- nöiltä ja liekeiltä.

• Tankkaa vain ulkona.

• Pyyhi läikkynyt diesel heti pois. Sähköturvallisuus Sähköisten tulojohtojen ja liitettyjen laitteiden on oltava moitteettomassa kunnossa. Vain sellaisia laitteita saa liittää, joiden jännitetiedot vastaavat sähkögeneraattorin lähtöjännitettä. Virta-aggregaattia ei saa koskaan yhdistää sähköverk- koon (pistorasiaan). Johtopituudet sähkölaitteisiin on pidettävä mahdolli- simman lyhyenä. Ympäristönsuojelu Toimita likaantunut huoltomateriaali ja käyttöaineet niil- le tarkoitettuihin keräyspaikkoihin. Vie pakkausmateri- aali, metalli ja muovit kierrätykseen. Maadoitus Staattisten varauksien poisjohtamiseksi tarvitaan kote- lon maadoitus. Liitä sitä varten kaapeli yhdellä puolella generaattorin maadoitusliitäntään (14) ja toisella puo- lella ulkoiseen maadoitukseen (esim. sauvamaadoitti- meen). Käytä lisävarusteina ja kulutus- ja varaosina vain alku- peräisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä. Ilmoita tilauksissa laitteesi tuotenumero ja valmistus- vuosi. m HUOMIO! Laite ja pakkausmateriaali eivät ole lasten leikki- kaluja! Lapset eivät saa leikkiä muovipussien, kal- vojen tai pienosien kanssa! Vaarana osien joutu- minen nieluun ja tukehtuminen!

8. Asennus / ennen käyttöönottoa

Laite on esiasennettu tehtaalla! Ennen käyttöönottoa Akun liittäminen (kuva 5) Valmistele ja liitä akku. Kiinnitä akku (21) laitteeseen akun kiinnityssarjalla (19). Liitä ensin punainen kaapeli (+) ja sen jälkeen musta kaapeli (-) akkuun. m HUOMIO! Tarkasta ennen moottorin käynnistämistä:

• Tarkista polttoaineen määrä – säiliön on oltava vä- hintään puolillaan

• Huolehdi laitteen riittävästä tuuletuksesta

• Tarvittaessa irrota liitetty sähkölaite sähkögeneraat- torista

• ilmansuodattimen kunto

• polttoainejohtojen kunto

• ulkoisten ruuviliitosten kiinnityksen lujuus Huomio! Täytä öljyä ennen ensimmäistä käyttökertaa. Tarkasta öljyntaso aina ennen käyttöä moottorin ol- lessa sammutettu ja koneen seisoessa tasaisella alustalla. Käytä parhainta laatua olevaa nelitahtiöljyä tai samanarvoista HD-öljyä. SAE 15W-40 on suosituk- sena yleisessä käytössä kaikissa lämpötiloissa. Öljytason tarkastus (kuvat 6 + 8) Poista huoltokansi (5). Poista öljyntäyttöaukon korkki (22) ja pyyhi mittatikku puhtaaksi. Tarkasta öljytaso työntämällä puikko täyttöputkeen kiertämättä sitä kiin- ni. Jos öljytaso on liian alhainen, täytä suositeltua öljyä öljyntäyttöputken alareunaan asti. Täytä polttoainetta

• Laitteen tankkaamiseksi on säiliön kansi (3) avatta- va kiertämällä sitä vastapäivään.w ww.practixx.com

• Mikäli vaihtokytkin (11) käännetään vasemmalle, 230 V~ -pistorasioita voi käyttää.

• Mikäli vaihtokytkin (11) käännetään oikealle, 400 V 3~ -pistorasia on aktiivinen.

• Sähkögeneraattori soveltuu vaihtojännitelaitteisiin 230 V~ ja 400 V 3~.

• 12 V DC -liitännässä (15) voi ladata 12 V-akun. Käy- tä adapterikaapelia.

• Huomio! Virtageneraattori ei sovellu liitettäväksi kotitalouden hätävirtasyötöksi talon sähköverkkoon. Se voi aiheuttaa generaattorin tai muiden sähkölait- teiden vaurioitumisen. Moottorin sammutus

• Anna sähkögeneraattorin käydä hetken aikaa ilman kuormitusta, ennen kuin sammutat sen, jotta aggre- gaatti voi ”jäähtyä”.

• Aseta virtakytkin (7) avaimella asentoon ”OFF”. Öljyn varoitusnäyttö (9) Näyttö aktivoituu, kun öljyntaso on liian alhainen, ja moottori sammutetaan. Heti kun öljymäärä on riittävä, moottorin voi käynnistää uudelleen. Talvikäyttö Koska generaattoria käytetään dieselmoottorilla, talvi- käyttö edellyttää erityisiä toimenpiteitä. Käytettäessä dieselgeneraattoria ulkolämpötiloissa -3 °C - -10 °C on käytettävä talvidieseliä. Kesädieselistä siirrytään talvi- dieseliin maasta riippuen eri aikoina, yleensä lokakuun lopussa. Talvidieselin käyttöönoton ajankohtaa voi tie- dustella huoltoasemalta.

• Jos dieselgeneraattoria käytetään jatkuvasti, sinun ei tarvitse huolehtia erityisistä toimenpiteistä, sillä muutos talvidieselille tapahtuu automaattisesti.

• Mikäli et käytä generaattoria syksyllä pitkään aikaan mutta haluat käyttää sitä jälleen talvella, on suosi- teltavaa pitää polttonestesäiliö lähes tyhjänä. Tie- dustele talvidieselille siirtymisen ajankohtaa huol- toasemalta ja täytä säiliö ennen kuin ulkolämpötila saavuttaa -3 °C - -10 °C.

• Mikäli dieselpolttoaine kuitenkin pääsee saostu- maan, dieselgeneraattori on vietävä n. 12 tunniksi tilaan, jonka lämpötila on n. + 10 °C.

• Mikäli säiliö on vähintään puolillaan tai täynnä taval- lista dieselpolttoainetta se tulee tyhjentää

• Säiliö on sen jälkeen täytettävä talvidieselillä. Mikäli säiliö on lähes tyhjä tai enintään puolillaan, riit- tää, että säiliöön lisätään talvidieseliä.

9. Käyttöön ottaminen

Moottorin käynnistäminen

• Tarkista, onko mekaaninen tehonvalintakytkin. (a) lukittunut oikeaan asentoon.

• Tärkeää! Tehon valintakytkimen asetukset teh- dään tehtaalla eikä niitä saa muuttaa.

• Aseta virtakytkin (7) avaimella asentoon ”ON”.

• Vedä rikastimesta (8) ja käännä virtakytkin avaimel- la asentoon ”Start”. Vapauta rikastin n. 5 sekunnin kuluttua, jolloin moottori käynnistyy.

• Kun moottori on käynnissä, käännä virtakytkin takai- sin asentoon ”ON”.

• Mikäli moottori ei käynnisty heti (erityisesti säiliön ollessa tyhjä tai dieselsuodattimen vaihtamisen jäl- keen), toista käynnistys vetämällä rikastinta uudel- leen. Huomautus: Joidenkin sähkölaitteiden (moottorisa- hat, porakoneet, jne.) virrankulutus voi olla suurempaa, jos niitä käytetään raskaimmissa olosuhteissa. Joitain sähkölaitteita (esim. Tv-laitteita, tietokoneita.) ei saa käyttää generaattorilla. Pyydä epäselvissä tapauksis- sa lisätietoja laitteen valmistajalta. Ylikuormitussuoja Sähkögeneraattori on varustettu ylikuormitussuojalla. Se kytkee pistorasiat pois päältä ylikuormituksen yh- teydessä. Huomio! Jos näin käy, vähennä virta-aggregaatista otettavaa sähkötehoa tai poista vialliset liitetyt laitteet. Huomio! Viallisten ylikuormituskytkimien tilalle saa vaihtaa vain rakenteeltaan samanlaiset ylikuormitus- kytkimet, joiden tehotiedot ovat samat. Ota tätä varten yhteyttä lähimpään asiakaspalveluun. 12 V DC -liitäntä: Ylikuormituksen yhteydessä 12 V DC -liitäntä (15) kyt- ketään pois päältä. Ylikuormituskytkintä (16) painamal- la 12 V DC -liitännän voi jälleen ottaa käyttöön. 230 V~ -pistorasiat: Ylikuormituksen yhteydessä 230 V~ -pistorasiat (17) kytketään pois päältä. Ylikuormituskytkimen (18) päälle kytkemällä 230 V~ -pistorasiat voi jälleen ottaa käyttöön. 400 V 3~ -pistorasia: Ylikuormituksen yhteydessä 400 V 3~ -pistorasia (13) kytketään pois päältä. Ylikuormituskytkimen (12) pääl- le kytkemällä 400 V 3~ -pistorasian voi jälleen ottaa käyttöön.w ww.practixx.com

Ilmansuodatin Ilmansuodattimen usein toistuva puhdistus auttaa eh- käisemään kaasuttimen toimintahäiriöitä. Puhdista ilmansuodatin ja vaihda ilmansuodatti- men panokset

• Ilmansuodatin on puhdistettava 30 käyttötunnin vä- lein.

• Poista moottorisuojus (g)

• Poista ilmansuodattimen kansi (h)

• Poista suodatinelementit (23)

• Puhdista suodatinelementit saippuavedellä, huuhte- le sen jälkeen puhtaalla vedellä ja anna kuivua en- nen takaisin asentamista.

• Kokoaminen tehdään päinvastaisessa järjestyksessä m VAROITUS ÄLÄ KOSKAAN käytä ilmansuodatinpanoksen puh- distukseen bensiiniä tai liuotinaineita, joiden sytty- mispiste on alhainen. Seurauksena voi olla tulipalo tai räjähdys. OHJE Älä koskaan käytä moottoria ilman ilmansuodatin- panosta tai sen ollessa vioittunut. Silloin moottoriin pääsee likaa, mistä voi seurata erittäin vakavia moot- torivaurioita. Jälleenmyyjä ja valmistaja eivät ota sellai- sessa tapauksessa mitään vastuuta ja takuu raukeaa. Dieselsuodattimen vaihtaminen (kuva 7) Dieselsuodatin on vaihdettava, jos suodatin on sisäl- tä likaantunut tai sekoittumista tapahtuu. Suodattimen vaihtamiseksi ja dieselin keräämiseksi säiliöön tarvi- taan suppilo ja tyhjä dieselkanisteri. Metallisalvan irrottaminen suodattimen molemmilta puolilta. Syötä polttoaineletku välittömästi suppilon läpi dieselkanisteriin ja tarkkaile dieselin virtausta, kunnes dieseliä ei enää virtaa. Poista suodatin ja epäpuhtau- det. Asenna uusi suodatin. Säiliön tyhjentäminen

• Menettele säiliön tyhjentämiseksi ensin kohdassa ”Dieselsuodattimen vaihtaminen” kuvatulla tavalla.

• Johda dieselpolttoaine dieselsuodattimen poistami- sen jälkeen ulos säiliöstä suppilon kautta dieselka- nisteriin. (HUOMIO: Varmista, ettei dieselsäiliö on riittävän suuri säiliöön jääneelle jäännösmäärälle!).

• Kokoa suodatin tyhjentämisen lopettamisen jälkeen kohdassa ”Dieselsuodattimen vaihtaminen” kuvatul- la tavalla.

Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen. Puhdista laite säännöllisesti kostealla liinalla ja vähäi- sellä määrällä suopaa. Älä käytä puhdistus- tai liuo- tinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

m VAROITUS Ennen kuin konetta kuljetetaan tai ennen kuin se pysä- köidään sisälle, moottorin on annettava jäähtyä, jotta vältetään palovammat ja tulipalovaara. Jos laitetta aiotaan kuljettaa, tyhjennä ensin bensiini- säiliö. Puhdista laite karkeasta liasta harjalla tai käsi- harjalla.

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivas- sa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varastointiläm- pötila on 5 - 30 ˚C. Säilytä työkalua alkuperäisessä pakkauksessaan. Peitä työkalu suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje työkalun läheisyydessä.

Öljynvaihto Moottoriöljyä vaihdettaessa moottorin on oltava käyt- tölämpötilassa.

• Kun vaihdat öljyn, varaa käyttöön sopiva säiliö, josta öljy ei vuoda ulos.

• Poista moottorisuojus (5)

• Avaa öljyntäyttöruuvi (22)

• Avaa öljynpoistoruuvi (c) ja valuta lämmin moottori- öljy sen alla sijaitsevan valutuskanavan kautta ke- räysastiaan.

• Täytä moottoriöljyä öljyn mittatikun ylämerkkiin asti

• Hävitä vanha öljy asianmukaisella tavalla. Toimita vanha öljy asianmukaiseen keräyspaikkaan. Useim- mat bensiiniasemat, korjaamot tai materiaalien kä- sittelylaitokset ottavat vastaan käytettyä öljyä ilman veloitusta.w ww.practixx.com

Paristot ja akut eivät kuulu kotitalousjätteisiin! Kuluttajana olet lain mukaan velvoitettu vie- mään kaikki paristot ja akut sisältävät ne hai- tallisia aineita* tai eivät, kuntasi/kaupungi- nosasi keräyspisteeseen tai luovuttamaan ne kauppaan, jotta ne voidaan hävittää ympäristöturvalli- sesti. *merkintä: Cd = kadmium, Hg = elohopea, Pb = lyijy Ilmoita tiedusteluissa seuraavat tiedot:

• Koneen tyyppikilven tiedot

• Moottorin tyyppikilven tiedot Tärkeä ohje korjausta tarvittaessa: Lähettäessäsi laitteen huoltoasemalle korjausta varten ota huomioon, että turvallisuussyistä laitteesta on tyh- jennettävä öljy ja polttoaine pois ennen lähetystä. Huoltotietoja Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Ilmansuodatin, dieselsuodatin, akku, ruiskutussuutin

• eivät välttämättä sisälly toimitukseen! Varaosia ja tarvikkeita saa asiakaspalvelupisteistäm- me. Skannaa sitä varten etusivulla oleva QR-koodi.

14. Hävittäminen ja kierrätys

Laite on kuljetusvaurioiden välttämiseksi pak- kauksessa. Tämä pakkaus on raaka-ainetta ja siten käytettävissä uudelleen tai se voidaan viedä kyseisen raaka-aineen kierrätykseen. Laite ja sen lisätarvikkeet koostuvat eri mate- riaaleista, kuten esim. metallista ja muovista. Toimita vialliset rakenneosat erikoisjätteen keräyk- seen. Kysy neuvoa jätelaitokselta tai kunnanvirastosta! Vanhat laitteet eivät kuuluu kotitalousjätteisiin! Tämä symboli osoittaa, ettei tuotetta saa hävit- tää kotitalousjätteen seassa sähkö- ja elekt- roniikkalaitteiden hävittämistä koskevan direk- tiivin (2012/19/EU) ja kansallisten lakien mukaisesti. Tuote on toimitettava asianmukai- seen koontipaikkaan. Tämä voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toimittamalla tuote valtuutettuun koontipaikkaan sähkö- ja elektroniikka- laitteiden jälleenkäsittelyä varten. Epäasianmukaisella vanhojen laitteiden käsittelyllä saattaa olla negatiivisia vaikutuksia ympäristölle ja ihmisten terveydelle sähkö- ja elektroniikkalaitteiden usein sisältämien mahdollis- ten vaarallisten aineiden vuoksi. Lisäksi tuotteen asian- mukainen hävitys edesauttaa luonnollisten resurssien tehokasta hyödyntämistä. Tietoja vanhojen laitteiden keräyspisteistä saat kuntasi hallinnosta, julkisoikeudel- lisesta jätehuollosta, valtuutetusta sähkö- ja elekt- roniikkalaitteiden hävityspisteestä tai jätelaitokselta.w ww.practixx.com

15. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, mistä saat apua, jos laitteesi ei joskus toimi oi- kein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen. Häiriö Mahdolliset syyt Korjauskeinot Moottoria ei voi käynnistää Öljyn poiskytkentäautomatiikka laukeaa (punainen LED Tarkasta öljyn määrä, lisää moot- toriöljyä Ei dieselpolttoainetta Lisää dieselpolttoainetta Mekaanisen keskeyttimen lukitus avattu Työnnä mekaanista keskeytintä oikealle Dieselsuodatin tukossa Puhdista tai vaihda dieselsuodatin Ilmansuodatin tukossa Puhdista ilmansuodatin tai vaihda

Dieselpolttoaine saostunut alhaisen ulko- lämpötilan vuoksi Menettelytapa kuten kohdassa ”Talvikäyttö” kuvatulla tavalla Sulake on viallinen Vaihda viallinen sulake Generaattorissa on liian vä- hän jännitettä tai ei lainkaan Säädin tai kondensaattori viallinen Ota yhteyttä alan liikkeeseen Ylivirran suojakatkaisin on lauennut Pienennä kulutusta Ilmasuodatin likainen Puhdista tai vaihda suodatin Akkua ei ladata Sulake on viallinen Vaihda viallinen sulakew ww.practixx.com
