PXSE5000D - Elektrisk generator SCHEPPACH - Gratis bruksanvisning och manual

BRUKSANVISNING PXSE5000D SCHEPPACH

Diesel-elgenerator Översättning av original-bruksanvisning

3. Pokrov rezervoarja (2)

Förklaring av symbolerna på apparaten Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbo- lerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor. Läs drifthandboken. Innan du använder apparaten ska du alltid titta i motsvarande avsnitt i användarhandboken. Viktigt. Heta delar. Håll avstånd. Viktigt. Stäng av motorn innan bränsle fylls på. Fyll inte på under pågående drift. Viktigt. Avgaserna är giftiga. Använd därför inte motorn i oventilerade utrymmen. Använd ett hörselskydd. Buller kan orsaka hörselskador. Varning för elektrisk spänning Var mycket försiktig när du hanterar bränslen och smörjmedel! Ta bort tändkabeln innan du utför underhållsarbeten och läs igenom instruktionerna. Utsätt inte apparaten för regn. När motorn startas genereras gnistor. Dessa kan antända brännbara gaser som nns i närheten. Öppna lågor eller rökning i närheten av apparaten är strängt förbjudet! Utsätt inte för direkt solsken m Observera! I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbolw ww.practixx.com

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säker- hetsinstruktionerna.

5. Underhållslucka (5)

7. Tändningslås (18)

12. Säkerhetsutlösare 400 V~ (10)

16. 12 V DC säkerhetsutlösare (13)

17. 230 V eluttag (2x) (16)

18. Säkerhetsutlösare 230V~ (12)

19. Batterihållare (set) (19)

• Batterihållare (set)

4. Avsedd användning

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren. Detta strömaggregat kan försörja glödlampor, vär- meaggregat, borrmaskiner, vattenpumpar o.s.v. med ström. Överskrid inte den kapacitiva belastning som är angiven för strömaggregatet.

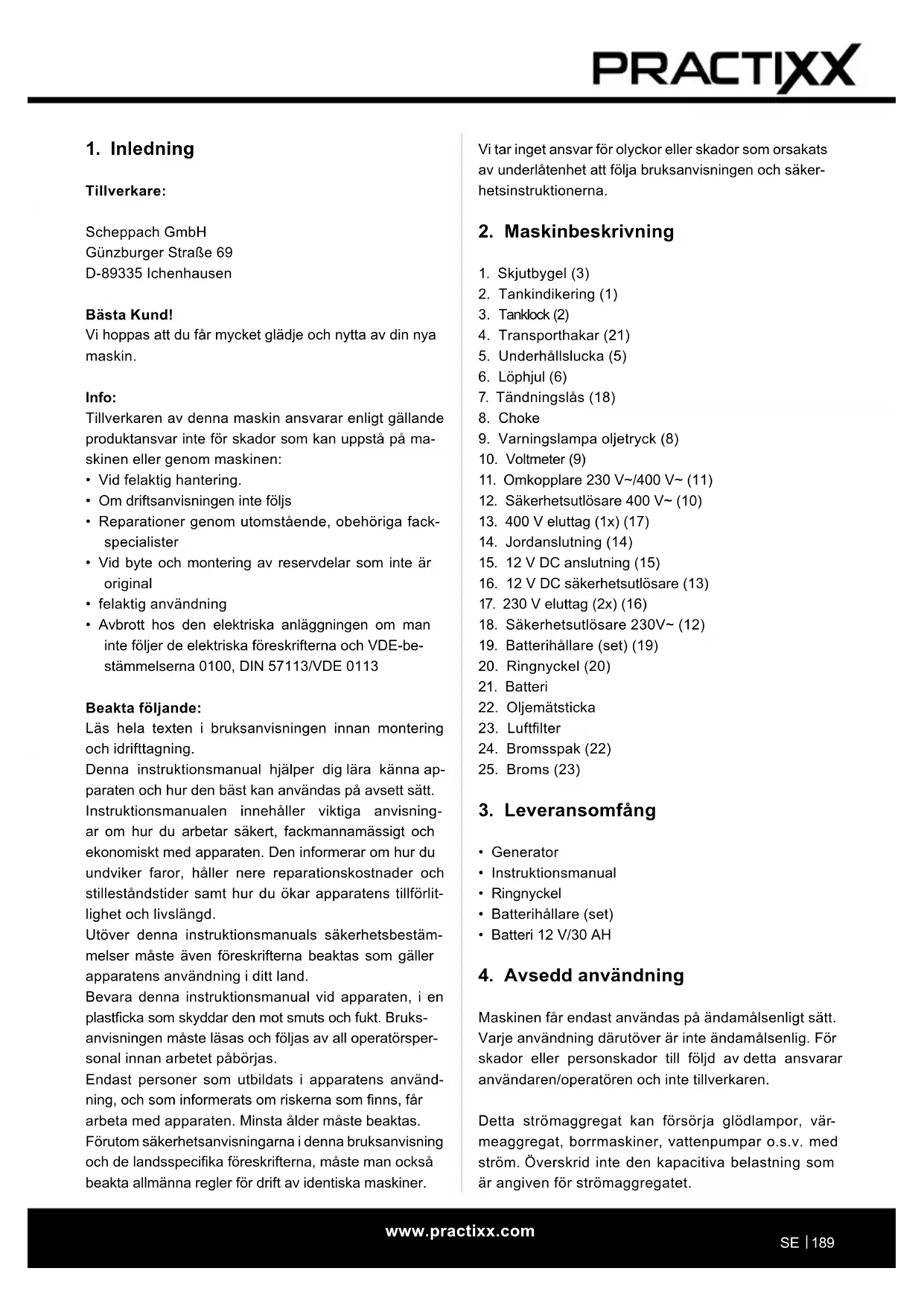

Tillverkare: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Bästa Kund! Vi hoppas att du får mycket glädje och nytta av din nya maskin. Info: Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.

• Om driftsanvisningen inte följs

• Reparationer genom utomstående, obehöriga fack- specialister

• Vid byte och montering av reservdelar som inte är original

• Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-be- stämmelserna 0100, DIN 57113/VDE 0113 Beakta följande: Läs hela texten i bruksanvisningen innan montering och idrifttagning. Denna instruktionsmanual hjälper dig lära känna ap- paraten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisning- ar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlit- lighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestäm- melser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land. Bevara denna instruktionsmanual vid apparaten, i en plastcka som skyddar den mot smuts och fukt. Bruks- anvisningen måste läsas och följas av all operatörsper- sonal innan arbetet påbörjas. Endast personer som utbildats i apparatens använd- ning, och som informerats om riskerna som nns, får arbeta med apparaten. Minsta ålder måste beaktas. Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.w ww.practixx.com

• Annan användning är felaktig. Skador som då upp- står fritar tillverkaren från ansvar och användaren bär ensam ansvaret och risken. Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell använd- ning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Säkerhetsanvisningar

Denna apparat uppfyller de föreskrivna säkerhets- bestämmelserna för elektriska maskiner

• Läs igenom bruksanvisningen noga innan du tar generatorn i drift.

• En olämplig användning kan leda till personskador och skador på egendom. Personer som inte har läst beskrivningen får inte använda apparaten. Förvara bruksanvisningen på ett säkert sätt.

• Barn och ungdomar får inte använda apparaten.

• Tillverkaren övertar ingen form av ansvar vid annan användning än den avsedda samt vid förändringar på maskinen.

• Beakta även säkerhetsanvisningarna, monte- rings- och instruktionsmanualen samt dessutom de allmänt gällande bestämmelserna beträ󰀨ande olycksförebyggande åtgärder. Viktig upplysning: Säkerställ att personer som arbetar med den här ap- paraten har läst igenom bruksanvisningen ordentligt och förstått den före driften. Kör aldrig den här apparaten inne i byggnader eller i en omgivning utan tillräcklig ventilation. Avgaserna innehåller kolmonoxid, en luktfri och giftig gas. Observera! Generatorn uppvisar spänningsuktuationer och föl- jande apparater kan eventuellt skadas av detta:

• Fjärr-/tv-apparater- Audio-video-apparater,

• Produkter eller apparater med elektronisk styrning Säkerhetsanvisningar Läs denna beskrivning noga – Bekanta dig med den här apparaten. Beakta användningsinstruktionerna, begränsningarna och möjliga risker som gäller för den här apparaten.

• Apparaten ska endast placeras på ett fast underlag. Strömaggregatet får inte användas till försörjning av apparater som har ett högt strömbehov. Strömaggregatet kan inte användas till precisionsap- parater som exempelvis datorer. Sådana precisionsap- parater kan eventuellt skadas av distorsionen genom den breda vågen vid strömaggregatets ute󰀨ekt. An- slut inte strömaggregatet till en byggnads elektriska installation. I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen. Personer som använder och underhåller maskinen måste insatta i dessa och känna till möjliga risker. Dessutom måste gällande föreskrifter för olycksföre- byggande arbete följas strikt. Följ också andra allmänna bestämmelser för aktuella branschspecika yrkesområden vad gäller hälsa och säkerhet. Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador. Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren. Tillverkarens säkerhets-, arbets- och underhållsanvis- ningar samt de mått som anges i den tekniska speci- kationen måste följas.

• Generatorn ska endast användas i tekniskt felfritt skick samt på avsett sätt, säkerhets- och riskmed- vetet och driftmanualen ska följas!

• Särskilt störningar som kan påverka säkerheten måste omgående åtgärdas (eller lämnas in för re- paration)!

• Tillverkarens säkerhets-, arbets- och underhållsan- visningar samt de mått som anges i den tekniska specikationen måste följas.

• Gällande föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste beaktas.

• Generatorn får bara användas, underhållas eller repareras av sakkunniga personer som känner till dessa arbeten och dess risker. Egenmäktiga för- ändringar på maskinen fritar tillverkaren från allt ansvar för skador som beror på detta.

• Generatorn får endast användas för arbeten som den är konstruerad för och som beskrivs i instruk- tionsmanualen.

• Generatorn får bara användas med originaltillbehör och originalverktyg från tillverkaren.w ww.practixx.com

Generatorn ska endast köras, underhållas och tankas under följande villkor:

• Tillräcklig ventilation. Undvik omgivningar där det kan bildas ånga, t.ex. gropar, källare, schaktningar och fördjupningar. Beakta luftström och temperatur. Omgivningstemperaturen ska inte överskrida 40 °C.

• Vid slutna rum ska de farliga avgaserna ledas ut genom rör. Motoravgaserna innehåller kolmonoxid, en giftig, luktfri och färglös gas. Vid inandningen orsakar den allvarliga hälsorelaterade skador, ända till dödsfall.

• Generatorn ska endast tankas vid tillräcklig belys- ning. Undvik att spilla bränsle. Tanka aldrig gene- ratorn under driften. Låt motorn kylas av cirka 2 minuter före tankningen.

• Utför inte tankningen i närheten av öppen eld, kon- trollampor eller gnistbildande elektriska apparater som elverktyg, svetsaggregat och slipmaskiner.

• Kontrollera att ljuddämpare och luftlter är i felfritt skick. Dessa delar fungerar som amskydd vid fel- tändningar.

• Rök inte i närheten av generatorn. Bär inte lösa klä- der, smycken eller liknande föremål som kan fastna i pådraget eller andra roterande delar. Generatorn är byggd enligt de senaste tekniska rönen och de etablerade säkerhetstekniska be- stämmelserna. Trots detta kan det uppstå vissa restrisker vid arbetet. Trots alla vidtagna åtgärder kan det nnas restrisker som inte är uppenbara.

• Kvarstående risker kan minimeras om ”Säker- hetsanvisningar” och ”Avsedd användning” liksom bruksanvisningen beaktas tillsammans. Faror och skyddsåtgärder Avgaser: Inandning av avgaserna Apparaten ska endast användas utomhus Brännskador: Beröring av avgasröret Låt apparaten svalna Brand-explosion: Diesel är brandfarlig Rökning är förbjuden vid tankning och arbete Varning! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fäl- tet störa aktiva eller passiva medicinska implantat.

• Lasten får inte överskrida e󰀨ekten som är angiven på generatorns typskylt. Överlastning leder till skador på apparaten eller till förkortad livslängd.

• Motorn får inte köras med förhöjt varvtal. Skaderis- ken ökar om motorn körs med förhöjt varvtal. Det är inte tillåtet att använda några delar som påverkar reglervarvtalet.

• Apparater med defekta eller saknade delar resp. utan skyddshus eller kåpa får inte köras. Informa- tion om reservdelar får du hos kundservice.

• Kör eller förvara inte apparaten i en våt eller fuktig omgivning eller på högkonduktiva ytor som metall- beläggningar eller stålkonstruktioner. När appara- ten körs under förhållanden som de ovan angivna är det viktigt att bära gummihandskar och -stövlar samt att använda en jordfelsbrytare.

• Håll generatorn fri från olja, smuts och annat främ- mande material.

• Säkerställ att förlängningskabel, strömkabel och alla elektriska komponenter är i felfritt skick. An- vänd aldrig elektriska apparater med skadade eller defekta kablar.

• För att undvika brännskador ska avgasrör och andra motor- resp. generatordelar, som blir varma under driften, inte beröras.

• Anslut inte apparaten till hushållsuttag.

• Förbind inte med andra strömkällor. Under följande förhållanden är generatordriften för- bjuden:

• vid ändring i motorvarvtalet

• när den elektriska e󰀨ekten avtar

• när det förekommer feltändningar

• vid överdriven vibration

• när det förekommer lågor eller rök

• vid regn eller bistert väder

• vid regn eller bistert väder

• vid överhettning hos anslutna apparater

• vid skador på eluttag Kontrollera regelbundet bränslesystemet med avse- ende på otäta ställen och spår av slitage, som nötta eller porösa ledningar, lösa eller saknade klämmor och skador på tanken eller tanklocket. Alla fel måste åtgärdas före drift.w ww.practixx.com

E󰀨ektklass G1 Kvalitetsklass B Max. uppställningshöjd (ö.h.) 1000 m Med förbehåll för tekniska ändringar! Driftläge S1 (kontinuerlig drift) Maskinen kan köras kontinuerligt med den angivna ef- fekten. Driftläge S2 (korttidsdrift) Maskinen får köras med maximal e󰀨ekt under kort tid. Därefter måste maskinen stå stilla under en period för att inte värmas upp för mycket. Buller och vibration m Varning: Buller kan ha allvarlig inverkan på din häl- sa. Om maskinens buller överstiger 85 dB (A), bör du använda ett passande hörselskydd. Typvärden buller Ljude󰀨ektnivå L

96,2 dB(A) (EN ISO 3744) Ljudtrycksnivå L

Öppna förpackningen och ta ut enheten försiktigt. Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det nns). Kontrollera att leveransomfånget är fullständigt. Kontrollera enheten och tillbehör för transportskador. Vid reklammationer måste transportören genast med- delas. Senare reklamationer kan inte behandlas. Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden. Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen. Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhand- lare. Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar. m SE UPP! Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och småde- lar! Risk för kvävning eller andra skador! För att minska risken för dödsfall eller allvarliga skad- or rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta till- verkaren av det medicinska implantatet innan verkty- get används. Restrisker Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.

• Trots alla vidtagna åtgärder kan det nnas restrisker som inte är uppenbara.

• Restrisker kan minimeras genom att säkerhetsan- visningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.

• Håll händerna borta från arbetsområdet när maski- nen är i drift.

6. Tekniska specikationer

Generator AVR Skyddstyp IP23M Kontinuerlig e󰀨ekt P märk (S1) 3 000 W vid 230 V~ 4 200 W vid 400 V 3~ E󰀨ekt P max (S2/5min) 3 300W vid 230 V~ 5 000 W vid 400 V 3~ Märkspänning U märk 230 V~ 400 V 3~ 12 V DC. Märkspänning I märk 230 V - 13 A 400 V - 7,6 A 12 V - 8,3 A Frekvens F märk 50 Hz Konstruktionstyp driv- motor 4-takt luftkyld Slagrum 418 cm³ Max. e󰀨ekt (motor) 5,7 kW Bränsle Diesel Tankinnehåll 16 l Motorolja 1,65 l Motoroljetyp 15W40 Förbrukning vid ⅔ last ca.1,43 l/h Vikt 145,9 kgw ww.practixx.com

m Tanka i ett väl ventilerat utrymme med motorn avstängd. Om motorn varit i drift strax innan ska du låta den svalna. Tanka aldrig motorn i en bygg- nad där dieselångorna kan nå lågor eller gnistor. Dieselångor är mycket brandfarliga och explosiva. Det nns risk för brännskador och andra allvarliga skador vid hantering av bränsle.

• Stäng av motorn och håll den borta från värme och gnistor och öppen eld.

• Tanka endast utomhus.

• Torka upp utspilld diesel omedelbart. Elsäkerhet Elektriska försörjningsledningar och anslutna appara- ter måste vara i felfritt skick. Det är bara tillåtet att ansluta apparater som har en angiven spänning som överensstämmer med elgene- ratorns utgångsspänning. Anslut aldrig elgeneratorn till elnätet (eluttaget). Längden på ledningarna till förbrukaren ska hållas så korta som möjligt. Miljöskydd Lämna nedsmutsat underhållsmaterial och drivmedel till ett samlingsställe för detta. Lämna förpackningsma- terial, metall och plaster till återvinning. Jordning En jordning av huset är nödvändig för avledningen av elektrostatiska uppladdningar. Förbind då en kabel på generatorns jordanslutning (14) på ena sidan och på andra sidan med en extern jord (t.ex. jordstav).

• Kontrollera om den mekaniska e󰀨ekt-omkopplaren (a) är låst i höger position.

• Viktigt! E󰀨ekt-omkopplaren ställs in på fabriken och får inte förändras.

• Ställ På-/Av-reglage (7) med nyckel på läge ”ON”.

• Dra choken (8) och vrid På-/Av-reglaget med nyckel till ”Start”. Släpp choken efter ca. 5 sekunder och motorn startar.

• När motorn arbetar vrider man tillbaka På-/Av-reg- laget till läge ”ON”.

• Om motorn inte startar direkt (speciellt om tanken var tom tidigare eller när dieselltret bytts ut) drar man ut choken igen och upprepar startproceduren.

8. Uppställning/Före idrifttagning

Apparaten förmonterades hos tillverkaren! Före idrifttagning Sätt i batteri (bild 5) Förbered och anslut batteri. Sätt fast batteriet (21) med batterihållaren (set) (19) i apparaten. Kläm först fast den röda kabeln (+) och se- dan den svarta kabeln (-) på batteriet. m SE UPP! Innan motorn startas, kontrollera följande:

• Kontrollera bränslenivån, fyll eventuellt på – tanken ska vara minst halvfull

• Se till att apparaten har tillräcklig ventilation

• Skilj eventuellt ansluten elektrisk apparat från elge- neratorn

• skicket hos bränsleledningar

• de yttre skruvförbanden beträ󰀨ande korrekt säte Observera! Fyll på olja före första användning. Kontrollera oljenivån före varje användning. Detta ska göras på jämn yta, med avstängd motor. Använd fyr- takts- eller en lika högvärdig HD-olja av bästa kvalitet. SAE 15W-40 rekommenderas för allmän användning vid alla temperaturer. Kontrollera oljenivån (bild 6 + 8) Ta bort underhållsluckan (5).Ta av oljepåfyllningslock- et (22) och torka av mätstickan. Kontrollera oljenivån genom att skjuta in stickan i påfyllningsstutsen, utan att skruva in förslutningen. Om oljenivån är för låg fyl- ler du på den rekommenderade oljan upp till nedre kanten på oljepåfyllningsstutsen. Fyll på bränsle

• Öppna tanklocket (3) genom att vrida det moturs för att tanka apparaten.

• Fyll på bränsle i förrådstanken

• Stäng tanken genom att vrida tanklocket (3) medurs. Rekommenderat bränsle För denna motor krävs endast diesel. m Använd endast färskt, rent bränsle. Vatten eller orenheter i dieseln skadar bränslesyste- met. Tankvolym: 16 literw ww.practixx.com

Oljevarningsindikering (9) Indikeringen aktiveras vid för låg oljenivå och stänger av motorn. Så snart oljenivån är tillräcklig kan motorn startas igen. Vinterdrift Eftersom generatorn drivs med en dieselmotor ska speciella åtgärder vidtas för vinterdriften. När dieselge- neratorn körs vid utomhustemperaturer på -3° till -10° Celsius föreskrivs användning av ”vinterdiesel”. Om- ställningen av dieselbränslet till ”vinterdiesel” varierar från land till land men sker oftast i slutet av oktober. Du kan fråga om tidpunkten för omställningen till ”vinter- diesel” på din bensinstation.

• Om dieselgeneratorn körs regelbundet behöver inga åtgärder vidtas eftersom omställningen till ”vinter- diesel” sker automatiskt.

• Det rekommenderas att tanken hålls nästan tom om generatorn inte ska användas under längre tid på hösten men sedan ska tas i drift igen på vintern. Frå- ga om tidpunkten för omställningen till ”vinterdiesel” på din bensinstation och fyll tanken med ”vinterdie- sel” innan utomhustemperaturerna sjunker till -3° till -10° Celsius.

• Om det ändå skulle hända att dieselbränslet ”tjock- nar” måste dieselgeneratorn ställas i ett rum med temperaturer från ca. +10° Celsius under ca. 12 tim- mar.

• När tanken är halvfull till full med normalt diesel- bränsle ska den tömmas

• Tanken måste sedan fyllas på med ”vinterdiesel”. När tanken är nästan tom till halvfull räcker det att fylla på ”vinterdiesel”.

Vi rekommenderar att maskinen rengörs direkt efter varje användning. Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i maskinen.

m VARNING Före transport och innan motorn ska förvaras inomhus ska den tillåtas svalna för att undvika brännskador och risk för eldsvåda. Anvisning: En del elapparater (motordrivna stickså- gar, borrmaskiner o.s.v.) kan ha en högre strömförbruk- ning om de används under krävande förhållanden. En del elapparater (t.ex. tv-apparater, datorer.) får inte an- vändas med en generator. Fråga hos den som tillverkat din apparat om det nns tveksamheter. Överbelastningsskydd Elgeneratorn är utrustad med överlastskydd. Detta frånkopplar respektive eluttag vid överlastning. Observera! Skulle den här situationen inträ󰀨a redu- cerar man den elektriska e󰀨ekten som hämtas från elgeneratorn eller tar bort defekta, anslutna apparater. Observera! Defekta överlastbrytare får endast ersät- tas med identiska överlastbrytare med samma e󰀨ekt- data. Kontakta din kundtjänst angående detta. 12 V DC anslutning: Vid överlastning frånkopplas 12 V DC-anslutningen (15). 12 V DC-anslutningen kan tas i drift igen genom intryckning av överlastbrytaren (16). 230 V~ eluttag: Vid överlastning frånkopplas 230 V~ eluttagen (17). 230 V~ eluttagen kan tas i drift igen genom tillkoppling av överlastbrytaren (18). 400 V 3~ eluttag: Vid överlastning frånkopplas 400 V 3~ eluttaget (13). 400 V 3~ eluttaget kan tas i drift igen genom tillkoppling av överlastbrytaren (12).

• Om omkopplaren (11) ställs åt vänster kan man an- vända 230 V~ eluttagen.

• Om omkopplaren (11) ställs åt höger är 400 V 3~ el- uttaget aktivt.

• Elgeneratorn är lämplig för apparater med 230 V~ och 400 V 3~ växelspänning.

• Över 12 V DC-anslutningen (15) kan ett 12 V-batteri laddas. Använd en adapterkabel till detta.

• Observera! Strömgeneratorn lämpar sig inte för an- slutning till byggnadens elsystem som reservkraft- saggregat. Detta kan orsaka skador på generatorn eller på andra elapparater. Stanna motorn

• Låt elgeneratorn gå en kort stund utan belastning innan den stängs av så att aggregatet kan ”efterky- la”.

• Ställ På-/Av-reglaget (7) med nyckel på läge ”OFF”.w ww.practixx.com

ANVISNING Kör aldrig motorn utan, eller med skadad, luftlterin- sats. Smuts blir kvar i motorn och orsakar allvarliga motorskador. I detta fall distanserar sig försäljare samt tillverkare från varje garantikrav. Byt diesellter (bild 7) Dieselltret måste ändras när ltret är smutsigt invän- digt eller om tillsatsen syns. För att ändra ltret och samla diesel i tanken behöver du en tratt och en tom dieseldunk. Lossa metallbygeln på sidorna av ltret. För in bräns- leslangen i dunken direkt genom tratten och iaktta die- selödet tills det inte kommer diesel. Ta bort ltret med smutsen och lämna bort det. Installera ett nytt lter. Töm tank

• När tanken ska tömmas gör du först som vid ”Byt diesellter”.

• När dieselltret tagits bort ska dieselbränslet ledas från tanken genom tratten och in i dieseldunken. (OBS: Var noga med att dieseldunkens volym är tillräckligt stor för att ha plats för den kvarvarande restmängden i tanken!).

• När tömningen är avslutad utförs hopsättningen som vid ”Byt lter”. Uppge följande information om du har frågor:

• Märkskyltens uppgifter

• Motoruppgifter på märkskylten Viktig information för reparation: Vid returnering av apparaten för reparation på servi- cestation, observera att denna av säkerhetsskäl ska vara tömd på olja och bränsle. Serviceinformation Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial. Slitdelar*: Luftlter, diesellter, batteri, insprutnings- munstycke

• Ingår inte obligatoriskt i leveransen! Du kan få reservdelar och tillbehör från vårt service- center. För att göra detta, skanna QR-koden på första- sidan. Om apparaten ska transporteras ska tanken tömmas först. Rengör maskinen från grov smuts med en borste eller en dammvippa.

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 ˚C. Förvara verktyget i originalförpackningen. Täck över verktyget för att skydda det mot damm eller fukt. Förvara bruksanvisningen vid verktyget.

Oljebyte Bytet av motorolja bör genomföras med driftvarm mo- tor.

• Håll en lämplig behållare som inte läcker i beredskap vid oljebytet.

• Öppna oljeavtappningsskruven (c) och tappa ur varm motorolja genom den undertill liggande utlopp- skanalen, ner i en uppsamlingsbehållare.

• Fyll på motorolja upp till den övre markeringen på oljemätstickan

• Avfallshantera den gamla oljan korrekt. Lämna den gamla oljan på ett samlingsställe. De esta bensin- stationer, reparationsverkstäder eller återvinnings- anläggningar tar emot gammal olja avgiftsfritt. Luftlter Ofta utförd rengöring av luftltret förebygger fel på för- gasaren. Rengör luftltret och byt luftlterinsatsen

• Luftltret bör rengöras var 30:e drifttimme.

• Rengör lterelementen med tvålvatten, skölj dem och låt dem lufttorka innan de monteras på igen.

• Hopsättningen sker i omvänd ordningsföljd m VARNING Använd ALDRIG bensin- eller rengöringslösningar med låg ampunkt till att rengöra luftlterinsat- sen. Det kan resultera i en brand eller explosion.w ww.practixx.com

I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad. Störning Möjlig orsak Åtgärd Motorn kan inte startas Oljefrånkopplingsautomatik aktiveras (röd LED Kontrollera oljenivå, fyll på mo- torolja Inget dieselbränsle Fyll på dieselbränsle Mekanisk lastbrytare upplåst Skjut mekanisk lastbrytare åt höger Diesellter igensatt Rengör eller byt ut diesellter Luftlter igensatt Rengör eller byt luftltret Dieselbränsle ”tjockt” på grund av låga utomhustemperaturer Tillvägagångssätt så som det be- skrivs under punkt ”Vinterdrift” Säkring är defekt Byt defekt säkring Generatorn har för låg eller ingen spänning Regulator eller kondensator defekt Kontakta fackhandlare Överströmskretsbrytare utlöst Minska förbrukning Luftlter smutsigt Rengör eller byt ut ltret Batteri laddas inte Säkring är defekt Byt defekt säkring Detta kan t.ex. ske genom återlämning vid köp av en liknande produkt eller genom inlämning på ett auktori- serat insamlingsställe för återvinning av uttjänta elek- triska och elektroniska produkter. Felaktig hantering av uttjänta maskiner kan på grund av de potentiellt farliga ämnena som ofta ingår i elektrisk och elektro- nisk utrustning ha en negativ inverkan på miljön och människors hälsa. Genom korrekt kassering av denna produkt kommer du att bidra till en e󰀨ektiv användning av naturresurser. För information om kassering av ut- tjänt utrustning för återvinning, kontakta kommunen för att ta reda på var din närmsta återvinningscentral nns för deponering av elektrisk och elektronisk utrustning. Släng inte batterier tillsammans med hushållsav- fall! Som konsument är du enligt lag skyldig att kassera alla batterier, oavsett om de innehåll- er skadliga ämnen* eller inte, på en uppsam- lingsplats i din kommun/ditt närområde eller i en butik, så att de kan skickas för miljövänlig kassering. *märkt med: Cd = kadmium, Hg = kvicksilver, Pb = bly

14. Kassering och återvinning

Maskinen ligger i en förpackning för att förhin- dra transportskador. Denna förpackning är rå- material och kan därför återanvändas eller till- föras råvarukretsloppet.Maskinen och dess tillbehör består av olika material, som t.ex. metall och plast. Bortska󰀨a defekta kompo- nenter som farligt avfall. Fråga i fackhandeln eller hos lokala myndigheter! Släng inte uttjänta apparater tillsammans med hushållsavfall! Denna symbol anger att produkten inte får kas- tas tillsammans med hushållsavfall i enlighet med direktivet om avfall som utgörs av eller innehåller elektriska eller elektroniska produk- ter (2012/19/EU) och nationell lagstiftning. Pro- dukten ska lämnas in på en för ändamålet avsedd upp- samlingsplats.w ww.practixx.com
