Toote tüüp	Diiselmootoriga iseliikuv tööstuslik pühkimismasin
Mark / Mudel	Kärcher KM 150500 R D Classic
Mõõtmed (P x L x K)	2442 x 1570 x 1640 mm
Tühimass	1394 kg
Lubatud täismass	2240 kg
Toide	Diiselmootor YANMAR 3TNV76A, 3 silindrit, 15,8 kW (21,5 hj)
Kütusepaagi maht	26 L (diisel)
Maksimaalne kiirus	12 km/h (edasi ja tagasi)
Lubatud maksimaalne kalle	18 % sõidusuunas
Pühkimislaius	1200 mm (ilma külgharjadeta) / 1500 mm (külgharjadega)
Tolmukasti maht	500 L
Kastist tühjendamise kõrgus	1470 mm
Filtreerimissüsteem	Taskufilter käsitsipuhastusega, filtripind 7 m²
Rehvirõhk (ees/taga)	Ees: 5.00-8 10PR / Taga: 4.00-8 8PR (täpsed väärtused vaata juhendist)
Aku	12 V, 62 Ah
Müratase	Helirõhutase LpA 80 dB(A), LWA 102 dB(A)
Kaitsetüüp	IPX3
Tavahooldus	Õlitaseme, kütuse, jahutusvedeliku, rehvirõhu ja harjade kulumise igapäevane kontroll
Puhastamine	Ärge kasutage veejuga ega kõrgsurvepuhastit; välispuhastus niiske lapiga ja pehme pesuvahendiga; tolmufiltrit ei tohi pesta
Ohutus	Seisupidur, istme lüliti, mootori seiskamine juhi istmelt lahkumisel, kaitse põletuste ja muljumise eest
Varuosad / Parandatavus	Kasutage ainult Kärcheri heakskiidetud tarvikuid ja varuosi; remondi teostab volitatud hooldusteenindus
Garantii	Garantiitingimused sõltuvalt riigist ja edasimüüjast; säilitage ostutõend
Vastavusstandardid	EL direktiivid, standardid EN 60335-1, EN 55012, EN 55014-2

Korduma kippuvad küsimused - KM 150500 R D Classic Kärcher

Kuidas käivitada pühkimismasin?

Istuge istmele (ohutuslüliti), pingutage seisupidur, lükake mootori pöörde regulaator 1/3 võrra ette, keerake võti eelsoojendusse (kuni märgutuli kustub), seejärel asendisse II, hoides samal ajal piduripedaali all. Ärge käivitage starterit üle 10 sekundi.

Kuidas tühjendada tolmukasti?

Lame pinnal tõstke pöörlev hari ja külghari üles, sulgege kollektoori klapp, seejärel tõstke tolmukast üles. Paigutage sõiduk kollektori lähedale, pingutage pidur, avage klapp tühjendamiseks, sulgege, seejärel langetage kast.

Millist kütust kasutada?

Kasutage diislikütust. Ärge kunagi tankige kinnises ruumis, suitsetamata ja ilma lahtise leegita. Paagi maht on 26 liitrit.

Milline on soovitatav hooldussagedus?

Igapäevased kontrollid: tasemed, rõhud, harjade kulumine. Iganädalane hooldus: radiaatori ja õlijahuti puhastamine. Iga 50 töötunni järel: tühjendage diisli veeseparaator. Olulisemad hooldused (250/500/1000 h) peab teostama Kärcheri hooldusteenindus.

Mida teha, kui mootor ei käivitu?

Kontrollige, et istute korralikult istmel, piduripedaal on alla vajutatud, aku on laetud, kütust on ja kütusefilter ei ole ummistunud. Kui probleem püsib, võtke ühendust Kärcheri hooldusteenindusega.

Kuidas puhastada tolmufiltrit?

Vajutage filtri käsitsipuhastuse nuppu. Filtri vahetamiseks pöörduge Kärcheri hooldusteeninduse poole. Ärge kunagi peske tolmufiltrit.

Millised on olulised ohutusmeetmed?

Kandke kõrvakaitseid (kõrge müratase). Ärge kasutage plahvatusohuga piirkondades. Ärge pühkige süttivaid vedelikke, reaktiivseid metallitolme ega hõõguvaid esemeid. Enne hooldust lülitage mootor välja ja eemaldage võti.

Kuidas reguleerida pühkimisjälge?

Kontrollige rehvirõhku, seejärel langetage pöörlev hari tolmusele pinnale ja laske sellel 10 sekundit pöörleda. Jälg peaks olema ristkülik laiusega 80–85 mm. Vajadusel reguleerige seadekruvi.

Kas pühkimismasinat saab kasutada nõlvadel?

Jah, kuid kalle ei tohi ületada 18 % sõidusuunas ja 10 % külgsuunas. Ebastabiilsel pinnasel võib masin ümber minna. Kohandage kiirus vastavalt tingimustele.

Kuidas pühkimismasinat transportida?

Järgige kaalu (tühimass 1394 kg). Lülitage mootor välja, eemaldage võti, pingutage seisupidur. Kinnitage seade kinnituspunktidest (4x) rihmadega. Kasutage rataste all kiile. Ärge kasutage mahalaadimiseks tõstukit.

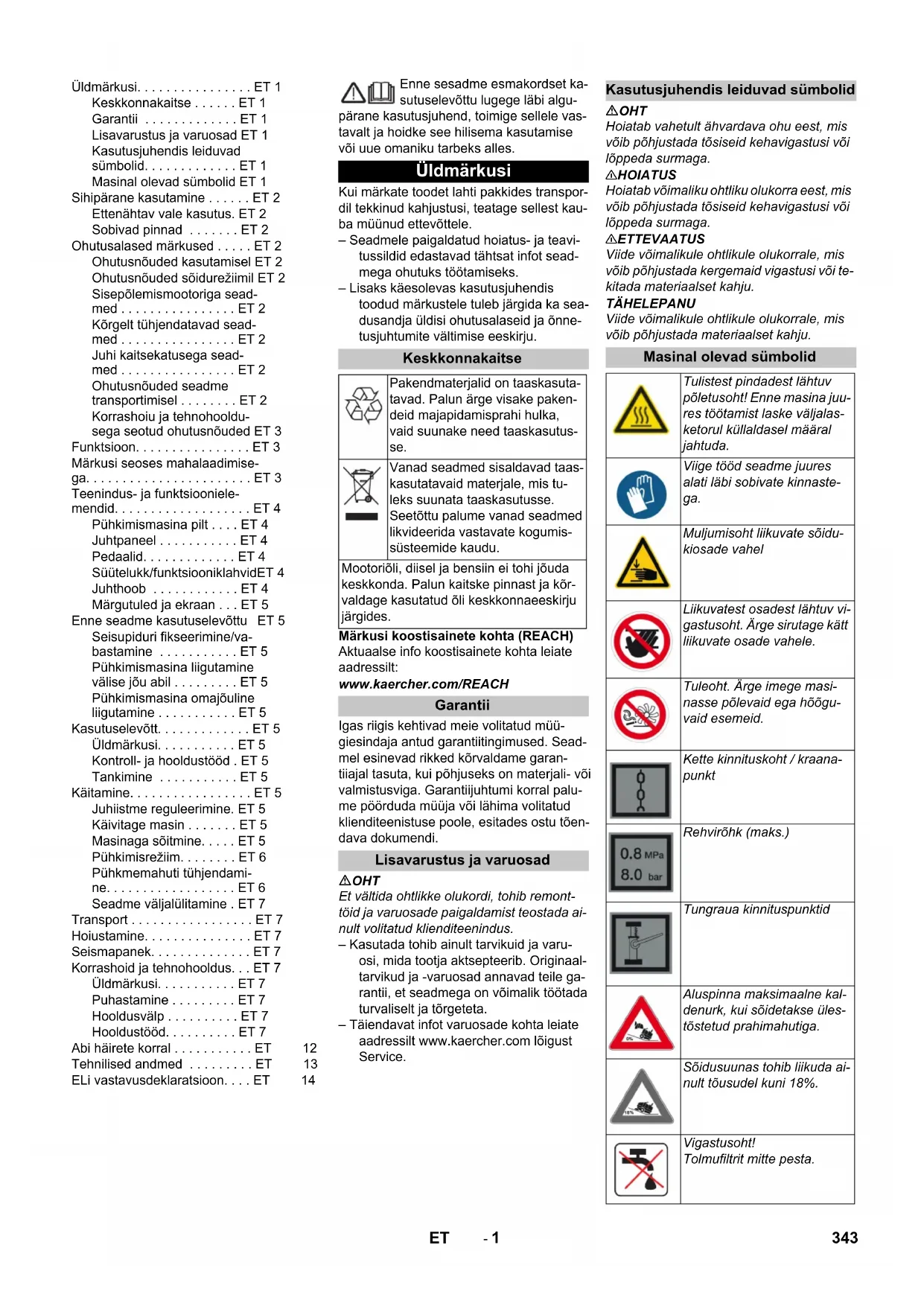

KASUTUSJUHEND KM 150500 R D Classic Kärcher
