KASUTUSJUHEND BP 6.000 Garden Kärcher

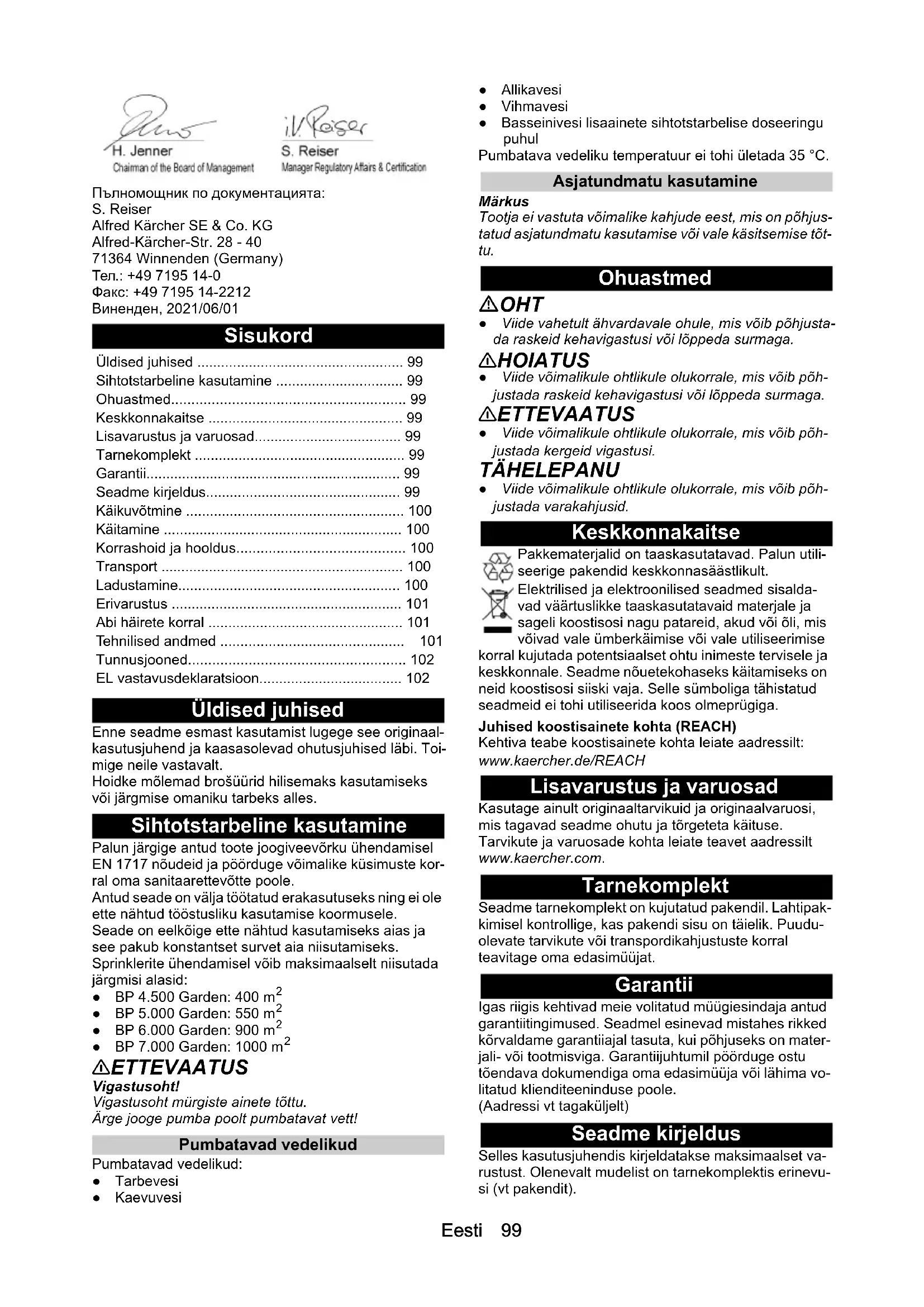

BP 6.000 Garden Set Plus BP 7.000 GardenEesti 99 Пълномощник по документацията: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Виненден, 2021/06/01 Sisukord Üldised juhised Enne seadme esmast kasutamist lugege see originaal- kasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toi- mige neile vastavalt. Hoidke mõlemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles. Sihtotstarbeline kasutamine Palun järgige antud toote joogiveevõrku ühendamisel EN 1717 nõudeid ja pöörduge võimalike küsimuste kor- ral oma sanitaarettevõtte poole. Antud seade on välja töötatud erakasutuseks ning ei ole ette nähtud tööstusliku kasutamise koormusele. Seade on eelkõige ette nähtud kasutamiseks aias ja see pakub konstantset survet aia niisutamiseks. Sprinklerite ühendamisel võib maksimaalselt niisutada järgmisi alasid: ● BP 4.500 Garden: 400 m

• 몇 ETTEVAATUS Vigastusoht! Vigastusoht mürgiste ainete tõttu. Ärge jooge pumba poolt pumbatavat vett! Pumbatavad vedelikud Pumbatavad vedelikud: ● Tarbevesi ● Kaevuvesi ● Allikavesi ● Vihmavesi ● Basseinivesi lisaainete sihtotstarbelise doseeringu puhul Pumbatava vedeliku temperatuur ei tohi ületada 35 °C. Asjatundmatu kasutamine Märkus Tootja ei vastuta võimalike kahjude eest, mis on põhjus- tatud asjatundmatu kasutamise või vale käsitsemise tõt- tu. Ohuastmed OHT ● Viide vahetult ähvardavale ohule, mis võib põhjusta- da raskeid kehavigastusi või lõppeda surmaga. 몇 HOIATUS ● Viide võimalikule ohtlikule olukorrale, mis võib põh- justada raskeid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS ● Viide võimalikule ohtlikule olukorrale, mis võib põh- justada kergeid vigastusi. TÄHELEPANU ● Viide võimalikule ohtlikule olukorrale, mis võib põh- justada varakahjusid. Keskkonnakaitse Pakkematerjalid on taaskasutatavad. Palun utili- seerige pakendid keskkonnasäästlikult. Elektrilised ja elektroonilised seadmed sisalda- vad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga. Juhised koostisainete kohta (REACH) Kehtiva teabe koostisainete kohta leiate aadressilt: www.kaercher.de/REACH Lisavarustus ja varuosad Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Tarnekomplekt Seadme tarnekomplekt on kujutatud pakendil. Lahtipak- kimisel kontrollige, kas pakendi sisu on täielik. Puudu- olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat. Garantii Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima vo- litatud klienditeeninduse poole. (Aadressi vt tagaküljelt) Seadme kirjeldus Selles kasutusjuhendis kirjeldatakse maksimaalset va- rustust. Olenevalt mudelist on tarnekomplektis erinevu- si (vt pakendit). Üldised juhised p. 99
• Sihtotstarbeline kasutamine p. 99
• Ohuastmed p. 99
• Keskkonnakaitse p. 99
• Lisavarustus ja varuosad p. 99
• Tarnekomplekt p. 99
• Garantii p. 99
• Seadme kirjeldus p. 99
• Käikuvõtmine p. 100
• Käitamine p. 100
• Korrashoid ja hooldus p. 100
• Transport p. 100
• Ladustamine p. 100
• Erivarustus p. 101
• Abi häirete korral p. 101
• Tehnilised andmed p. 101

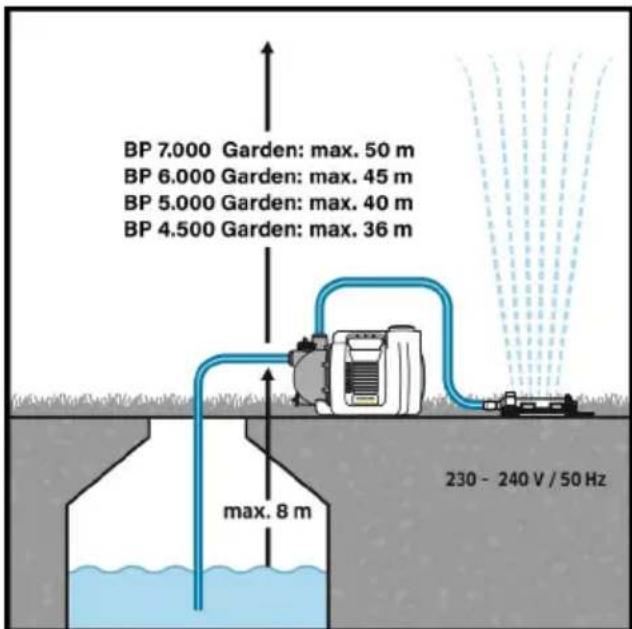

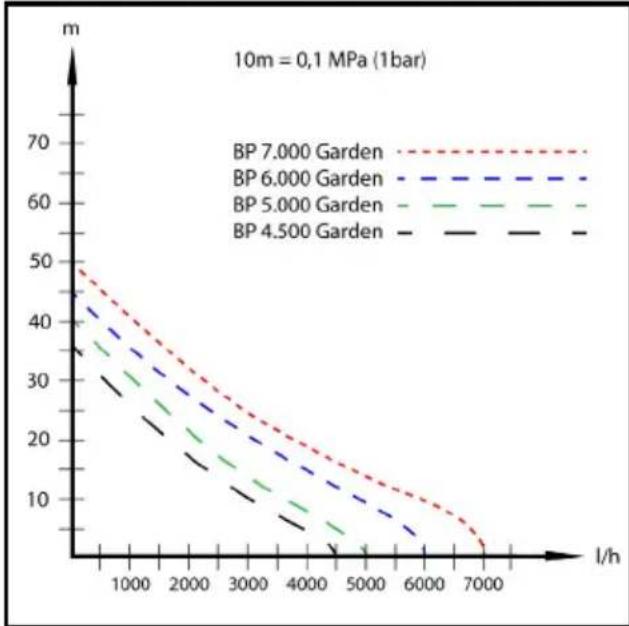

• Tunnusjooned p. 102
• EL vastavusdeklaratsioon 00 Eesti Jooniseid vt graafika leheküljelt Joonis A 1 Sulgurkübar 2-käiguline ühendusadapter 2 2-suunaline ühendusadapter pumpadele G 1 (ei kuulu BP 4.500 Gardeni komplekti) 3 Ühendusadapter G 1 pumpadele (BP 4.500 Garde- ni puhul sisaldub kaks tk) 4 Sulgemiskork 5 Ühendus G 1 (33,3 mm) imitorustik (sisend) 6 Sulgurkübaraga täiteotsak 7 Ühendus G 1 (33,3mm) survetorustik (väljund) 8 SISSE-/VÄLJA-lüliti 9 Vee väljalaskeventiil 10 **Kraaniühendus G 1 11 **Liitmik Aqua Stop-iga 12 **Liitmik 13 **Süstal 14 *Imivoolikute komplekt koos 3,5 m ühendamisval- mis vaakumikindla spiraalvoolikuga, millel on imifil- ter ja tagasivoolutõkesti 15 **Aiavoolik 1/2″ 20 m 16 Pistikuga võrguühenduskaabel p. 1021

• Ainult komplekte Set ja Set Plus sisaldavate tarvikute puhul. ** Ainult komplekti Set Plus sisaldavate tarvikute puhul. Käikuvõtmine Soovitame kasutada ainult Kärcheri originaal-imivooli- kuid, -filtrikomponente ja -voolikühendusi. Kui kasuta- takse teiste tootjate detaile, võivad pumbatava vedeliku sisseimemisel tekkida väärtalitlused, eelkõige bajonett- ühendussüsteemide kasutamisel. Enne käikuvõtmist Ettevalmistamine ● Eemaldage sulgurkork. ● Keerake ühendusadapter pumba imiühendusse (si- send). Pingutage käsitsi üle. ● Ühendage vaakumikindel imivoolik külge Joonis B Märkus Määrdunud vee korral soovitame paigaldada eelfiltri (vt Erivarustus) tagasilöögiventiili ja imivooliku vahele. Joonis C Märkus Taas-sisseimemisaja lühendamiseks kasutage tagasi- voolutõkestiga imivoolikut. See takistab imivooliku tüh- jenemist pärast kasutamist (vt Erivarustus). ● Kruvige ühendusadapter pumba (väljund) rõhu- ühendusse. Pingutage käsitsi üle. Joonis D ● Keerake täiteotsakul olev kaas maha. Joonis E ● Täitke pump veega kuni ülevoolamiseni. Joonis F Käitamine

1. Pistke võrgupistik pistikupessa.

2. Lülitage seade SISSE/VÄLJA-lülitiga sisse.

3. Sisseimemisaja lühendamiseks tõstke survevooli-

kut u 1 m võrra. Joonis I

4. Oodake, kuni pump imeb sisse ja pumpab ühtlaselt.

몇 ETTEVAATUS Oht kuivkäigu tõttu Kuivkäik kahjustab pumpa. Ärge laske pumbal kuivalt töötada!

5. Ärge jätke pumpa töötamise ajal järelevalveta.

TÄHELEPANU Vigastusoht. Süsteem on rõhu all! Vigastusoht. (Rõhku vaata peatükist Tehnilised andmed) Käituse lõpetamine

1. Lülitage seade SISSE/VÄLJA-lülitist välja.

2. Tõmmake võrgupistik pistikupesast välja.

Korrashoid ja hooldus OHT Elektrilöögi oht. Enne kõiki seadmel tehtavaid töid lülitage seade välja ja lahutage vooluvõrgust. Seade on hooldusvaba. Loputus Märkus Kui pumpate lisaainetega vett, siis loputage pumpa pä- rast iga kasutamist puhta veega. Transport 몇 ETTEVAATUS Vigastusoht Vigastusoht ümberkukkuva seadme tõttu. Jälgige transportimise ajal seadme kaalu (vt peatükki Tehnilised andmed) ja kindlustage see sõidukites trans- portimisel vastavalt. Käsitsi transportimine 1 Kerige kaabel peale. 2 Tõstke seade kandekäepidemest üles ja kandke. Transportimine sõidukites 1 Kindlustage seade libisemise ja ümberkukkumise vastu. 몇 ETTEVAATUS Vigastusoht Vigastusoht ümberkukkuva seadme tõttu. Jälgige transportimise ajal seadme kaalu (vt tehnilisi andmeid) ja kindlustage see sõidukites transportimisel vastavalt. Ladustamine 몇 ETTEVAATUS Kaalu eiramine Vigastus- ja kahjustusoht Pidage ladustamisel silmas seadme kaalu.

1. Hoidke seadet külmumiskindlas kohas.

ühendatud veevõtukoha (nt aiapihusti avamine).

2. Tühjendage voolikud.

3. Eemaldage imitorustik ja survetorustik.Eesti 101

4. Tühjendage pump vee väljalaskeventiili kaudu.

5. Hoidke seadet külmumiskindlas kohas.

Erivarustus Võimaliku erivarustuse leiate selle kasutusjuhendi vii- maselt leheküljelt. Abi häirete korral Häiretel on tihti lihtsad põhjused, mille te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin mittenimetatud häire/abi puhul pöörduge palun tun- nustatud klienditeeninduse poole. Tehnilised andmed Viga Põhjus Kõrvaldamine Pump töötab, aga ei pumpa Pumbas on õhk. 1. Kontrollige nõuetekohast käikuvõtmist (vt peatükki Ettevalmistamine ja Käitamine). Mustuseosakesed blokeerivad imemis- piirkonna.

1. Tõmmake võrgupistik pistikupesast välja.

2. Puhastage imemispiirkond.

Imemisvoolik või ühendusadapter ei ole korrektselt sisse kruvitud.

1. Kontrollige, kas tihendid on korrektselt pai-

2. Keerake imemisvoolik ja ühendusadapter

käsitsi kinni. Eelfilter on ummistunud. 1. Puhastage eelfiltrit. Pump ei käivitu või jääb käituse ajal järsku seis-

Voolutoide on katkenud. 1. Kontrollige kaitsmeid ja elektriühendusi. Pumpamisvõimsus vä- heneb või on liiga väike Imemisala on ummistunud. 1. Tõmmake võrgupistik pistikupesast välja.

2. Puhastage imemispiirkond.

Pumba pumpamisvõimsus sõltub pum- pamiskõrgusest ja ühendatud lisasead- mest.

1. Pidage silmas maksimaalset pumpamis-

kõrgust (vt peatükki Tehnilised andmed), vajaduse valige teine voolikuläbimõõt või teine voolikupikkus. Ristlõige on surveküljel on kitsenenud, nt mitte täielikult avatud ventiili/kuulkraani tõttu.

1. Avage ventiil/kuulkraan täielikult.

Voolik on surveküljel murdunud. 1. Kõrvaldage murdunud kohad voolikust. Eelfilter on ummistunud. 1. Puhastage eelfiltrit. BP 4.500 Garden

BP 6 000 Garden Set Plus BP 7.000 Garden Võrgupinge V 230-240 230-240 230-240 230-240 Võrgusagedus Hz 50 50 50 50 Nimivõimsus W 550 650 1000 1100 Juurdevoolu kogus, maksimaalne l/h 4500 5000 6000 7000 Sissevõtu kõrgus (maks.) m8888 Tahkete ainete sisaldus vees kg/m

dB(A)56586968 Helivõimsustase L
