KASUTUSJUHEND SC 2 Deluxe EasyFix Premium Kärcher

>21 >3,8 25106 Eesti

• g/min 40 Максимално изпускане на пара g/min 100 Количество на пълнене Пароструен котел l 1,0 Размери и тегла Тегло (без принадлежности) kg 2,7 Дължина mm 304 Широчина mm 231 Височина mm 287 Üldised juhised p. 106
• Sihtotstarbeline kasutamine p. 106
• Keskkonnakaitse p. 106
• Lisavarustus ja varuosad p. 107
• Tarnekomplekt p. 107
• Garantii p. 107
• Ohutusseadised p. 107
• Seadme kirjeldus p. 107
• Montaaž p. 107
• Käitus p. 108
• Olulised rakendusjuhised p. 108
• Tarvikute kasutamine p. 109
• Hooldus ja jooksevremont p. 109
• Abi rikete korral p. 110

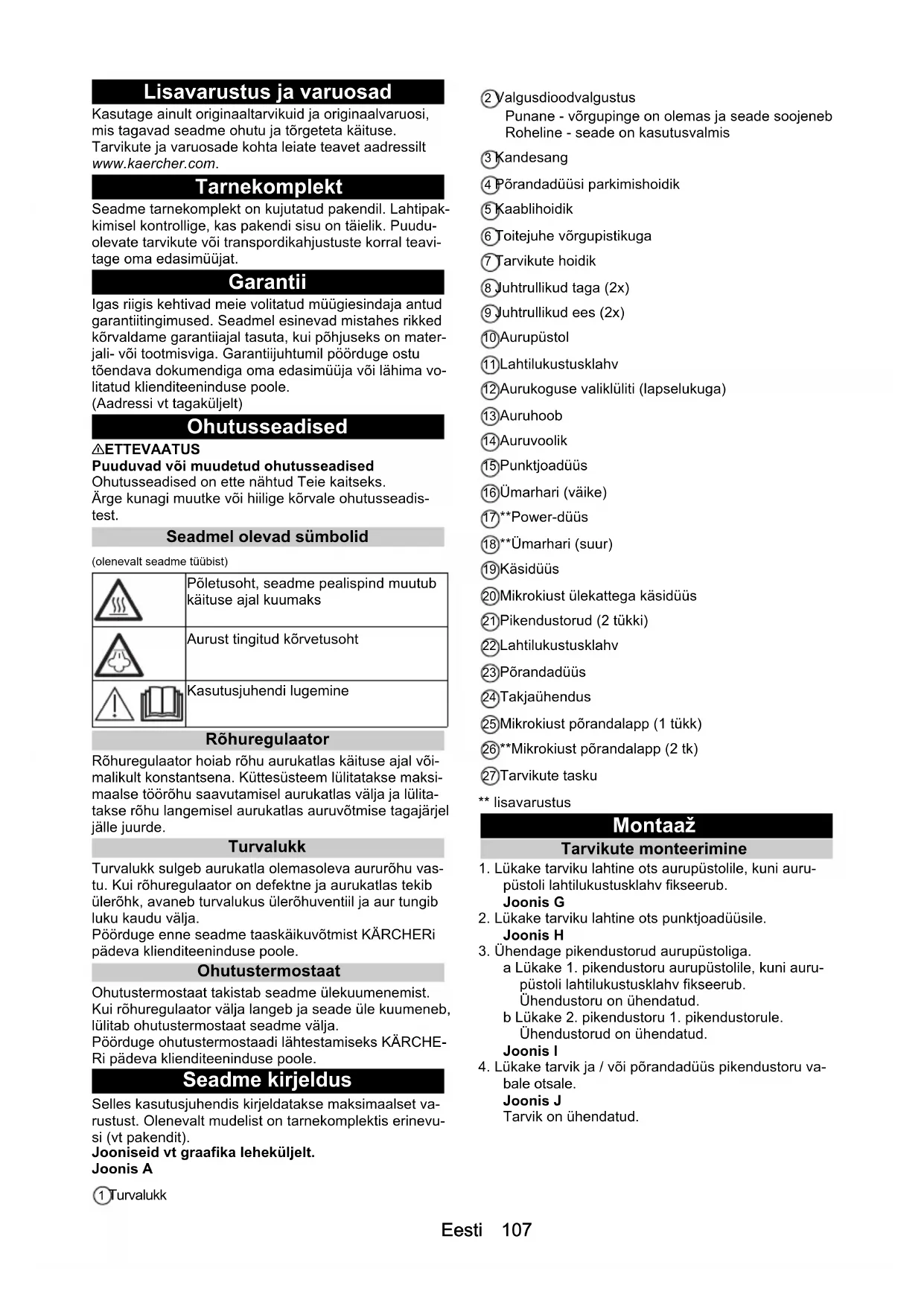

• Tehnilised andmed Eesti 107 Lisavarustus ja varuosad Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Tarnekomplekt Seadme tarnekomplekt on kujutatud pakendil. Lahtipak- kimisel kontrollige, kas pakendi sisu on täielik. Puudu- olevate tarvikute või transpordikahjustuste korral teavi- tage oma edasimüüjat. Garantii Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima vo- litatud klienditeeninduse poole. (Aadressi vt tagaküljelt) Ohutusseadised 몇 ETTEVAATUS Puuduvad või muudetud ohutusseadised Ohutusseadised on ette nähtud Teie kaitseks. Ärge kunagi muutke või hiilige kõrvale ohutusseadis- test. Seadmel olevad sümbolid (olenevalt seadme tüübist) Rõhuregulaator Rõhuregulaator hoiab rõhu aurukatlas käituse ajal või- malikult konstantsena. Küttesüsteem lülitatakse maksi- maalse töörõhu saavutamisel aurukatlas välja ja lülita- takse rõhu langemisel aurukatlas auruvõtmise tagajärjel jälle juurde. Turvalukk Turvalukk sulgeb aurukatla olemasoleva aururõhu vas- tu. Kui rõhuregulaator on defektne ja aurukatlas tekib ülerõhk, avaneb turvalukus ülerõhuventiil ja aur tungib luku kaudu välja. Pöörduge enne seadme taaskäikuvõtmist KÄRCHERi pädeva klienditeeninduse poole. Ohutustermostaat Ohutustermostaat takistab seadme ülekuumenemist. Kui rõhuregulaator välja langeb ja seade üle kuumeneb, lülitab ohutustermostaat seadme välja. Pöörduge ohutustermostaadi lähtestamiseks KÄRCHE- Ri pädeva klienditeeninduse poole. Seadme kirjeldus Selles kasutusjuhendis kirjeldatakse maksimaalset va- rustust. Olenevalt mudelist on tarnekomplektis erinevu- si (vt pakendit). Jooniseid vt graafika leheküljelt. Joonis A 1 Turvalukk 2 Valgusdioodvalgustus Punane - võrgupinge on olemas ja seade soojeneb Roheline - seade on kasutusvalmis 3 Kandesang 4 Põrandadüüsi parkimishoidik 5 Kaablihoidik 6 Toitejuhe võrgupistikuga 7 Tarvikute hoidik 8 Juhtrullikud taga (2x) 9 Juhtrullikud ees (2x) 10 Aurupüstol 11 Lahtilukustusklahv 12 Aurukoguse valiklüliti (lapselukuga) 13 Auruhoob 14 Auruvoolik 15 Punktjoadüüs 16 Ümarhari (väike) 17 **Power-düüs 18 **Ümarhari (suur) 19 Käsidüüs 20 Mikrokiust ülekattega käsidüüs 21 Pikendustorud (2 tükki) 22 Lahtilukustusklahv 23 Põrandadüüs 24 Takjaühendus 25 Mikrokiust põrandalapp (1 tükk) 26 **Mikrokiust põrandalapp (2 tk) 27 Tarvikute tasku ** lisavarustus Montaaž Tarvikute monteerimine p. 110

1. Lükake tarviku lahtine ots aurupüstolile, kuni auru-

püstoli lahtilukustusklahv fikseerub. Joonis G

3. Ühendage pikendustorud aurupüstoliga.

a Lükake 1. pikendustoru aurupüstolile, kuni auru- püstoli lahtilukustusklahv fikseerub. Ühendustoru on ühendatud. b Lükake 2. pikendustoru 1. pikendustorule. Ühendustorud on ühendatud. Joonis I

4. Lükake tarvik ja / või põrandadüüs pikendustoru va-

bale otsale. Joonis J Tarvik on ühendatud. Põletusoht, seadme pealispind muutub käituse ajal kuumaks Aurust tingitud kõrvetusoht Kasutusjuhendi lugemine108 Eesti Tarvikute lahutamine

1. Seadke aurukoguse valiklüliti taha.

Auruhoob on blokeeritud.

2. Vajutage lahtilukustusklahvi ja tõmmake osad üks-

teisest välja. Käitus Veega täitmine Märkus Soe vesi lühendab ülessoojendusaega. Märkus Laiatarbe destilleeritud vee pideval kasutamisel ei ole vaja aurukatlast katlakivi eemaldada.

2. Tühjendage aurukatel täielikult veest.

3. Lisage aurukatlasse maksimaalselt 1 liitrit destillee-

ritud vett või kraanivett. Joonis B

2. Pistke võrgupistik pistikupessa.

Joonis D Valgusdioodvalgustus põleb punaselt.

3. Seadet saab kasutama hakata, kui valgustusdiood-

valgustus hakkab roheliselt põlema. Joonis E

4. Vajutage auruhooba.

Joonis F Aur voolab välja. Aurukoguse reguleerimine Aurukoguse valiklülitiga reguleeritakse väljavoolavat aurukogust. Valiklülitil on 3 asendit:

1. Seadke aurukoguse valiklüliti vajaliku aurukoguse

3. Suunake enne puhastamise algust aurupüstol lapi-

le, kuni aur väljub ühtlaselt. Veega järeltäitmine Kui töötamisel aurukogus väheneb või auru enam ei tu- le, tuleb lisada vett.

1. Lülitage seade välja, vt peatükki Seadme väljalülita-

3. Lisage aurukatlasse maksimaalselt 1 liitrit destillee-

ritud vett või kraanivett.

4. Kruvige turvalukk sisse.

5. Pistke võrgupistik pistikupessa.

6. Oodake kuni valgusdioodvalgustus vahetub puna-

sest roheliseks. Seade on kasutusvalmis. Seadme väljalülitamine

1. Tõmmake võrgupistik pistikupesast välja.

2. Vajutage auruhooba, kuni auru enam välja ei voola.

Joonis M Aurukatel on survevaba.

3. Seadke lapselukk (aurukoguse valiklüliti) taha.

Auruhoob on blokeeritud. Aurukatla loputamine Loputage seadme aurukatelt hiljemalt pärast iga

1. Lülitage seade välja, vt peatükki Seadme väljalüli-

4. Täitke aurukatel veega ja pöörake tugevalt. Selle

kaudu vabanevad katlakivijäägid, mis on ladestu- nud aurukatla põhjale.

5. Tühjendage aurukatel täielikult veest.

Joonis P Seadme hoidmine

2. Keerake auruvoolik ja toitejuhe võrgupistikuga üm-

ber kandekäepideme või seadme ja/või ühendage aurupüstol põrandadüüsi. Joonis O

3. Ühendage pikendustoru tarvikute jaoks mõeldud

suurde hoidikusse või laske kuivada ja paigutage tarvikute taskusse. Joonis O

4. Laske ülejäänud tarvikutel kuivada ja paigutage vii-

maks ka tarvikute taskusse. Joonis O

5. Hoidke seadet kuivas ja külmumiskindlas kohas.

Olulised rakendusjuhised Põrandapindade puhastamine Soovitame põrandat enne seadme kasutamist pühkida või imeda. Nii vabastatakse põrand juba enne märgpu- hastust mustusest ja lahtistest osakestest. Tekstiilide värskendamine Enne seadme käitlemist kontrollige alati tekstiilide talu- vust varjatud kohas: Aurutage tekstiili, laske kuivada ja kontrollige seejärel värvuse või vormi muutusi. Kattega või lakitud pealispindade puhastamine TÄHELEPANU Kahjustatud pealispinnad Aur võib lahustada vaha, mööblipolituuri, plastkatteid või värvi ning vabastada servakandi servadelt. Ärge suunake auru liimitud servadele, kuna servakant võib lahti tulla. Ärge kasutage seadet pitseerimata puit- või parkettpõ- randate puhastamiseks. Ärge kasutage seadet lakitud või plastkattega pealis- pindade nagu nt köögi- ja elutoamööbli, uste või parketi puhastamiseks.

1. Nende pealispindade puhastamiseks aurutage kor-

raks lappi ja pühkige sellega pealispinnad üle. Klaasi puhastamine TÄHELEPANU Klaasi purunemine ja kahjustatud pealispind Aur võib kahjustada aknaraami pitseeritud kohti ja põh- justada madalatel välistemperatuuridel pingeid aknak- laaside pealispinnal ja selle kaudu klaasi purunemist. Maksimaalne aurukogus Vähendatud aurukogus Aur puudub - lapselukk Märkus Selles asendis ei saa auruhooba vaju- tada.Eesti 109 Ärge suunake auru aknaraami pitseeritud kohtadele. Soojendage aknaklaase madalatel välistemperatuuri- del, aurutades kergelt kogu klaasipealispinda. Puhastage akna pind käsidüüsi ja kattega. Vee ära- tõmbamiseks kasutage aknapuhastit või pühkige pinnad kuivaks. Tarvikute kasutamine Aurupüstol Aurupüstolit saab kasutada järgmiste kasutusvaldkon- dade jaoks ilma tarvikuteta: Kergete voltide eemaldamiseks rippuvatelt riideese- metelt: Aurutage riideeset 10-20 cm kauguselt. Niiske tolmu pühkimiseks: Aurutage korraks lappi ja pühkige sellega mööbel üle. Punktjoadüüs Punktjoadüüs sobib raskesti ligipääsetavate kohtade, vuukide, armatuuride, äravoolude, kraanikausside, WC-de, ribakardinate või küttekehade puhastamiseks. Mida lähemal on punktjoadüüs määrdunud kohale, seda suurem on puhastustoime, kuna temperatuur ja aurukogus on kõige suuremad. Tugevaid katlakivilades- tisi võib enne auruga puhastamist töödelda sobiva pu- hastusvahendiga. Laske puhastusvahendil u 5 minutit mõjuda ja aurutage seejärel.

1. Lükake punktjoadüüs aurupüstolile.

Joonis G Ümarhari (väike) Väike ümarhari sobib raskestieemaldatavate mustuste puhastamiseks. Harjamisega saab raskestieemaldata- vad mustused kergemini eemaldada. TÄHELEPANU Kahjustatud pealispinnad Hari võib tundlikke pindu kriimustada. Mitte sobilik tundlike pindade puhastamiseks.

1. Monteerige väike ümarhari punktjoadüüsile.

Joonis H Ümarhari (suur) Suur ümarhari sobib suurte ümarate pindade, nt kraani- kausside, dušivannide, vannide, köögivalamute puhas- tamiseks. TÄHELEPANU Kahjustatud pealispinnad Hari võib tundlikke pindu kriimustada. Mitte sobilik tundlike pindade puhastamiseks.

1. Monteerige suur ümarhari punktjoadüüsile.

Joonis H Power-düüs Power-düüs sobib raskestieemaldatavate mustuste pu- hastamiseks; nurkade, vuukide jms väljapuhumiseks.

1. Monteerige power-düüs vastavalt ümarale harjale

punktjoadüüsile. Joonis H Käsidüüs Käsidüüs sobib väikeste pestavate pindade, dušikabii- nide ja peeglite puhastamiseks.

1. Lükake käsidüüs vastavalt punktjoadüüsile auru-

2. Tõmmake kate üle käsidüüsi.

Põrandadüüs Põrandadüüs sobib pestavate seina- ja põrandakatete, nt kivipõrandate, plaatide ja PVC-põrandate puhastami- seks. TÄHELEPANU Aurutoimest tingitud kahjustused Kuumus ja läbiniisutamine võivad põhjustada kahjustu- si. Kontrollige enne rakendamist kuumakindlust ja auru mõju silmatorkamatus kohas väikseima aurukogusega. Märkus Puhastusvahendi jäägid või hooldusemulsioonid pu- hastataval pinnal võivad põhjustada auruga puhastami- sel triipe, mis aga mitmekordsel rakendamisel kaovad. Soovitame põrandat enne seadme kasutamist pühkida või imeda. Nii vabastatakse põrand juba enne märgpu- hastust mustusest ja lahtistest osakestest. Töötage tu- gevalt määrdunud pindadel aeglaselt, et aur saaks kauem mõjuda.

1. Ühendage pikendustorud aurupüstoliga.

2. Lükake põrandadüüs pikendustorule.

3. Kinnitage põrandalapp põrandadüüsi külge.

a Pange põrandalapp takjaribadega ülespoole põ- randale. b Seadke põrandadüüs kerge survega põrandala- pile. Joonis K Põrandalapp jääb takjakinnituse kaudu automaat- selt põrandadüüsi külge. Põrandalapi äravõtmine

1. Pange üks jalg põrandalapi jalalapatsile ja tõstke

põrandadüüs üles. Joonis K Märkus Alguses on põrandalapi takjariba veel väga tugev ning seda võib olla raske põrandadüüsist eemalda- da. Pärast mitmekordset kasutamist ja pärast põ- randalapi pesemist saab takjariba põrandadüüsist hästi eemaldada ning see on saavutanud optimaal- se nakkumise. Põrandadüüsi parkimine

1. Töö katkestamisel riputage põrandadüüs parkimis-

hoidikusse. Joonis N Hooldus ja jooksevremont Katlakivi eemaldamine aurukatlast Märkus Laiatarbe destilleeritud vee pideval kasutamisel ei ole vaja aurukatlast katlakivi eemaldada. Märkus Kuna seadmesse koguneb katlakivi, soovitame sead- mest katlakivi eemaldada tabelis nimetatud aurukatla täitmiste arvu järgi (KF=katla täited). Märkus Veemajandusamet või kommunaalettevõtted annavad infot kraanivee kareduse kohta. TÄHELEPANU Kahjustatud pealispinnad Katlakivieemalduse lahus võib kahjustada tundlikke pealispindu. Karedusvahemik °dH mmol/l KF I pehme 0-7 0-1.3 55 II keskmine 7-14 1.3-2.5 45 III kare 14-21 2.5-3.8 35 IV väga kare >21 >3,8 25110 Latviešu Täitke ja tühjendage seadet ettevaatlikult.

1. Lülitage seade välja, vt peatükki .

4. Tühjendage aurukatel täielikult veest.

Joonis P TÄHELEPANU Katlakivi eemaldusvahendist tingitud seadmekah- justused Ebasobiv katlakivi eemaldusvahend ning katlakivi ee- maldusvahendi vale doseering võivad kahjustada sea- det. Kasutage eranditult KÄRCHERi katlakivi eemaldusva- hendit. Kasutage 2 doseerimisühikut katlakivi eemaldusvahen- dit 1,0 l vee kohta.

5. Valmistage katlakivi eemaldusvahendi lahus vasta-

valt katlakivi eemaldusvahendil olevatele andmete- le.

6. Täitke aurukatel katlakivi eemaldusvahendi lahuse-

ga. Ärge sulgege aurukatelt.

7. Laske katlakivi eemaldusvahendi lahusel u 8 tundi

8. Tühjendage aurukatel täielikult katlakivi eemaldus-

9. Vajaduse korral korrake katlakivi eemaldusprotsessi.

10. Loputage aurukatelt 2-3 korda külma veega, et ee-

maldada katlakivi eemaldusvahendi lahuse kõik jää- gid.

11. Tühjendage aurukatel täielikult veest.

Joonis P Tarvikute hooldus (Tarvikud - olenevalt tarnekomplektist) Märkus Põrandalapp ja käsidüüsi kate on eelpestud ja neid saab kohe kasutada seadmega töötamiseks. Mikrokiud- lapid ei sobi kuivatis kuivatamiseks. Märkus Lappide pesemiseks järgige pesusedelil olevaid juhi- seid. Ärge kasutage pesupehmendusvahendit, et lapid saaksid mustust hästi endasse koguda.

1. Peske põrandalappe ja katteid maksimaalselt 60 °C
