KASUTUSJUHEND GCCG 3 6 Li EINHELL

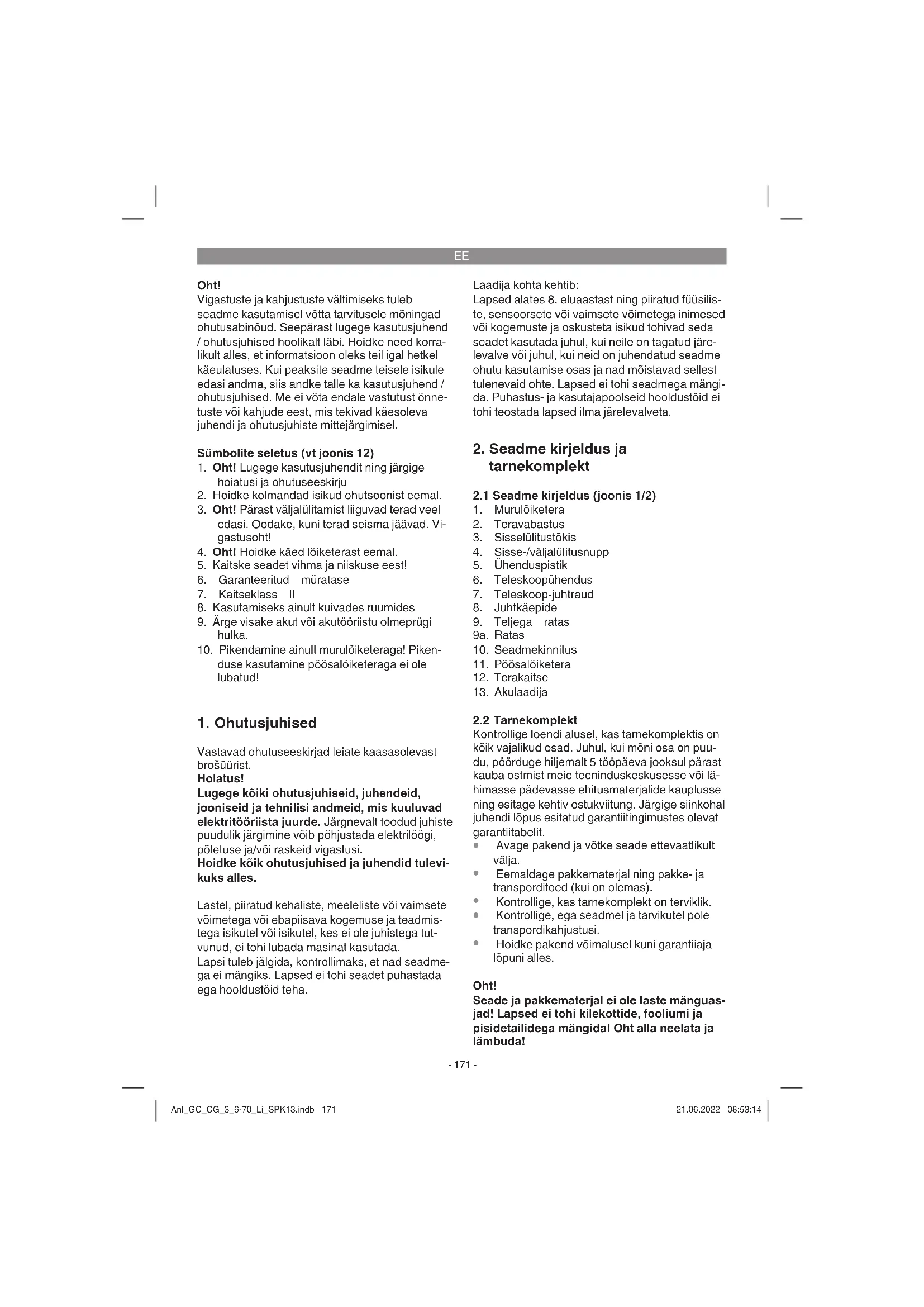

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel. Sümbolite seletus (vt joonis 12)

1. Oht! Lugege kasutusjuhendit ning järgige

hoiatusi ja ohutuseeskirju

2. Hoidke kolmandad isikud ohutsoonist eemal.

3. Oht! Pärast väljalülitamist liiguvad terad veel

edasi. Oodake, kuni terad seisma jäävad. Vi- gastusoht!

4. Oht! Hoidke käed lõiketerast eemal.

5. Kaitske seadet vihma ja niiskuse eest!

6. Garanteeritud müratase

8. Kasutamiseks ainult kuivades ruumides

9. Ärge visake akut või akutööriistu olmeprügi

duse kasutamine põõsalõiketeraga ei ole lubatud!

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Hoiatus! Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid tulevi- kuks alles. Lastel, piiratud kehaliste, meeleliste või vaimsete võimetega või ebapiisava kogemuse ja teadmis- tega isikutel või isikutel, kes ei ole juhistega tut- vunud, ei tohi lubada masinat kasutada. Lapsi tuleb jälgida, kontrollimaks, et nad seadme- ga ei mängiks. Lapsed ei tohi seadet puhastada ega hooldustöid teha. Laadija kohta kehtib: Lapsed alates 8. eluaastast ning piiratud füüsilis- te, sensoorsete või vaimsete võimetega inimesed või kogemuste ja oskusteta isikud tohivad seda seadet kasutada juhul, kui neile on tagatud järe- levalve või juhul, kui neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mängi- da. Puhastus- ja kasutajapoolseid hooldustöid ei tohi teostada lapsed ilma järelevalveta.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1/2)

3. Sisselülitustõkis

4. Sisse-/väljalülitusnupp

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda! Anl_GC_CG_3_6-70_Li_SPK13.indb 171Anl_GC_CG_3_6-70_Li_SPK13.indb 171 21.06.2022 08:53:1421.06.2022 08:53:14EE

Akuga muru- ja põõsakäärid (murulõiketera monteeritud)

Originaalkasutusjuhend

3. Sihipärane kasutamine

Murukäärid (joonis 1, 1a): Seade on mõeldud muru niitmiseks muruserva- delt ja väikestelt muruplatsidelt eramajapidamises ja hobiaianduses. Juhtrauda (joonis 2/ 7) tohib kasutada ainult koos murukääridega. Põõsakäärid (joonis 1b): Seade on mõeldud väikeste hekkide ja põõsaste lõikamiseks eramajapidamises ja hobiaianduses. Juhtrauda (joonis 2/ 7) ei tohi kasutada koos põõsakääridega. Eramajapidamise ja hobiaian- duse seadmed on sellised seadmed, mis ei ole mõeldud kasutamiseks avalikes rajatistes, parki- des, spordiplatsidel, tänavatel ning põllu- ja met- samajanduses. Seadme nõuetekohase kasutami- se eelduseks on tootja kasutusjuhendi järgimine. Hoiatus! Seadet ei tohi kasutada komposti purustamiseks, sest see on ohtlik inimestele ja võib põhjustada materiaalset kahju. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel.

Murukääride lõikelaius ............................. 70 mm Põõsakääride lõikelaius ......................... 110 mm Põõsakääride lõiketugevus ......................... 8 mm Helirõhu tase L

/ II Väljund Nimipinge.................................................. 5 V DC Nimivool .......................................................0,5 A Esitatud võnke koguväärtused ja müra emis- siooniväärtus on mõõdetud standardiseeritud testimismeetodi järgi ja seda võib kasutada võrd- luseks mõne teise elektritööriista võngete emissi- ooniväärtusega. Märgitud võnke koguväärtusi ja müra emissiooni- väärtusi saab kasutada ka koormuse esialgseks hindamiseks. Hoiatus! Võnke ja müra emisiooniväärtused võivad elektritööriista tegeliku kasutamise ajal erineda etteantud väärtustest, sõltuvalt elektritööriista kasutamise viisist, eelkõige sellest, millist detaili töödeldakse. Piirake tööaega! Arvestada tuleb kõigi töötsükli osadega (näiteks aeg, millal elektritööriist on välja lülitatud, ning aeg, millal tööriist on sisse lülitatud, kuid töötab koormuseta). Piirake müra teket ja vibratsiooni miinimu- mini!

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata.

Ettevaatus! Jääkriskid Ka siis, kui te kasutate elektritööriista eeskir- jadekohaselt, jääb jääkriskide oht alati püsi- ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. lõikevigastused, juhul kui ei kasutata kaitseri-

2. Kopsukahjustused juhul, kui ei kanta sobivat

3. Kuulmiskahjustused juhul, kui ei kanta sobivat

4. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Ühendage laadija ja seade (joonis 3).

Kontrollige, kas andmesildil toodud võrgupin- ge vastab olemasolevale võrgupingele.

Tühja aku puhul on laadimisaeg umbes 3–5 tundi. Laadimise ajal võib aku seadmes pisut soojeneda, see on täiesti normaalne. Laadimine Sisestada laadija pistikupessa, punane LED-lamp (joonis 3/ A) põleb ja näitab laadimisprotsessi. Akut laetakse. Laadimine lõpetatud Punane LED-lamp (joonis 3/ A) kustub. Selle ase- mel põleb roheline LED-lamp (aku on laetud). Akut ei saa laadida Kui aku ei hakka laadima, kontrollige, - kas pistikupesas on vool; - ega ühendus laadija laadimiskontaktidega pole takistatud; - kas punane ja roheline LED-lamp (joonis 3/A) põlevad üheaegselt. See võib olla nii nt aku temperatuuri mittesaavutamisel või ületami- sel. Hoidke seadet üks päev ruumitemperatu- uril. Kui aku laadimine ei peaks ikka veel võimalik olema, palume kogu seade koos laadijaga meie klienditeenindusse saata. Asjakohaseks toimetamiseks kogumiskohta võtke ühendust meie klienditeenindusega või kohaga, kust seade on ostetud. Jälgige akude ja akuseadmete transportimi- sel või utiliseerimisel, et need pakitaks üksi- kult kilekotikestesse, et vältida lühiühendusi ja tulekahju! Aku pika kasutusaja huvides peaksite hoolitsema aku õigeaegse laadimise eest. See on vajalik igal juhul, kui te märkate, et seadme võimsus nõrge- neb. Ärge laske akut kunagi täiesti tühjaks. See kahjustab akut! Hoiatus! Töödeldavad pinnad tuleb vabasta- da kõigist võõrkehadest. Hoiatus! Tootja poolt seadmele installeeritud lülitus- seadiseid ei tohi eemaldada ega sillata, nt lü- litusnupu kinnitamise läbi käepideme külge, kuna sellisel juhul on vigastuse oht ja seade ei lülitu automaatselt välja.

6.1 Murukääride kasutamine

Laske murukääridel pinnase kohal libiseda. Pari- ma lõiketulemuse saavutate kuiva muru korral. Mittekasutamise korral tuleb terakaitsekate terale lükata.

1. (joonis 4) Eemaldage terakaitsekate (asend

2. (joonis 4) Sisselülitamiseks vajutage sisse-

lülitustõkis (asend 3) põhja ja samaaegselt vajutage toitelülitit (asend 4).

3. Väljalülitamiseks vabastage toitelüliti.

6.1.2 Murukäärid juhtrauaga

Ettevaatust! Vigastusoht. Kasutage kaitsekin- daid ja kaasasolevat terakaitsekatet.

6.1.2.1 Paigaldamine ja seadistused

1. (joonis 5) Vajutage murukäärid seadmekinni-

tusele (10), kuni need lukustuvad.

2. (joonis 6) Lükake ratta telg läbi juhtraua telje-

kinnituse. Pange teine ratas (9a) ratta teljele.

3. (joonis 7) Lükake seadmekinnitus (10)

teleskoop-juhtraual olevale hoidikule (7a). Seadmekinnitus lukustub (joonis 7a).

4. (joonis 8) Ühendage teleskoop-juhtraud elek-

5. (joonis 9) Kõrguse reguleerimiseks keerake

lukustusmutrit (7b) vasakule ja tõmmake alumine, teleskoop-juhtraud (7d) vastavalt teie vajadustele välja. Keerake lukustusmutter (7b) paremale suunas uuesti kinni.

6. Eemaldage terakaitsekate.

6.1.3 Sisse-/väljalülitamine

Märkus: Paigaldatud juhtraua korral saab muru- kääre lülitada ainult toitelüliti kaudu juhtraual.

1. (joonis 1) Sisselülitamiseks vajutage sisselü-

litustõkis (3) põhja ja samaaegselt vajutage toitelülitit (4).

2. Väljalülitamiseks vabastage toitelüliti.

2. Lahutage teleskoop-juhtraua ja seadme va-

heline elektriline ühendus.

3. (joonis 7a) Vajutage lukustusnuppu (7c) ja

tõmmake seadmekinnitus (10) teleskoop- juhtraual olevast hoidikust (7a) välja.

4. (joonis 5) Tõmmake küljel ühest lukustusest

(10a) ja eemaldage murukäärid seadmekinni- tusest (10).

6.2 Põõsakääride kasutamine

Kallutage põõsakääre kergelt pügatava põõsa suunas. Pügage kõigepealt küljed, suunaga alt üles, seejärel alles ülemine osa. Mittekasutamise korral tuleb terakaitsekate tera kohale lükata ja aku eemaldada.

Pügage põõsaid, mis langetavad lehed sügi- sel, juunis ja oktoobris.

Pügage igihaljaid põõsaid aprillis ja augustis.

6.1.1), tuleb murukääride tera välja vahetada kaa-

sasoleva põõsatera vastu. Ettevaatust! Vigas- tusoht. Kasutage kaitsekindaid ja kaasasolevat terakaitsekatet.

1. Lükake teravabastus (joonis 10a) ettepoole,

vajutage ülemises osas alla (joonis 10b) ja võtke samal ajal tera küljest (joonis 10b).

2. (Joonis 11) Lükake terakorpus kinnituspessa

seadme korpusel. Lükake teravabastus uuesti ettepoole, vaju- tage ülemises osas alla ja samal ajal tera lu- kustusse. Ajam seadmel on nüüd ühendatud teraga.

3. Eemaldage terakaitsekate.

6.2.2 sisse- ja väljalülitamine

Toimige nii, nagu on ptk-s 6.1.3 kirjeldatud.

7. Puhastus, hooldus ja varuosade

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Enne ja pärast kasutamist tuleb käärid korrali- kult puhastada. Paar tilka õli (nt õmblusmasi- naõli) terade peal parandavad lõikamisvõim- sust. Terasid ennast ei tohi määrida.

Ühtlaselt täpse lõike saavutamiseks on vaja- lik, et murujäägid ja mustus ka üla- ja alatera vahelt eemaldatakse.

Hea lõiketulemuse jaoks peavad terad olema alati teravad. Seetõttu võite neid käiakivi abil uuesti teritada. Eriti soovitame eemaldada sälgud ja kandid, mis võivad tekkida kivide jms tõttu.

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

8. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

9. Transport ja hoiustamine

Eemaldage aku. Hoidke seadet ja selle tarvikuid pimedas, kuivas ja külmakindlas kohas. Optimaal- ne laotemperatuur on vahemikus 5 kuni 30 ˚C. Hoidke elektritööriista originaalpakendis.

Tõstke seadet alati käepidemest hoides.

Kindlustage seade libisemise vastu, kui trans- pordite seda sõidukiga.

Kasutage transportimisel võimalikult origin- aalpakendit.

Kasutage muru- ja põõsalõiketera jaoks transpordikaitset.

Kontrollige, kas aku on laetud ja kas laadija on töökorras.

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Jälgige utiliseerimisel, et akud ja valgustusseadmed (nt hõõglamp) võetakse seadmest välja. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult Einhell Germany AG loal. Tehniliste muudatuste õigus reserveeritud Anl_GC_CG_3_6-70_Li_SPK13.indb 176Anl_GC_CG_3_6-70_Li_SPK13.indb 176 21.06.2022 08:53:1521.06.2022 08:53:15EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Süsiharjad, Aku Kulumaterjal / Kuluosad* Tera Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garanti- inõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 24 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho-

idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Enesestmõistetavalt kõrvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_GC_CG_3_6-70_Li_SPK13.indb 178Anl_GC_CG_3_6-70_Li_SPK13.indb 178 21.06.2022 08:53:1521.06.2022 08:53:15Shao Wei/Product-Management Andreas Weichselgartner/General-Manager
